HASZNÁLATI ÚTMUTATÓ ASP 5 N ATIKA

Oikeus teknisiin muutoksiin pidätetään!75 A gépet csak akkor szabad beüzemelni, ha jelen használati utasítást elolvasta, minden megadott utasítást figyelembe vett és a készüléket a leírtaknak megfelelően szerelte össze. Kérjük, hogy a leírást a későbbi használathoz őrizze meg.

Tartalom A szállítás terjedelme 75 Jelölések a készüléken 75/76 Rendeltetésszerű használat 76 Fennmaradt kozkázatok 76 Biztonsági tudnivalók 76 Készülék leírása/ pótalkatrészek 78 Szerelés 79 Felállítás 79 Üzembe helyezés 79 Munkavégzés a tűzifa aprítógéppel 79 Karbantartás és gondozás 80 Szállítási tudnivalók 81 Tárolás 81 Garancia 81 Lehetséges zavarok 82 Műszaki adatok 83 Kapcsolási rajz 83 Hidraulikai vezetékek rajza 83 EG-megfelelőségi nyilatkozat 118

A szállítás terjedelme Kicsomagolás után ellenőrizze a doboz tartalmát telejsség és eseteges szállítási sérülés szempontjából. 1 Előszerelt készülékegység 10 Hátsó fal, jobb 2 fogantyú szállításhoz 11 Oldalsó hozzáférés- védelem 3 Támasztódúc, jobb (2x) 12 Felső hozzáférés- védelem, bal 4 Támasztódúc, bal 13 Felső hozzáférés- védelem, jobb 5 Védőlemez 14 Csatlakozó lemez (2x) 6 Faanyag-lerakó, hátsó 15 Csavartasak 7 Faanyag-lerakó, elülső 16 Kezelési utasítás 8 Elülső hozzáférés- védelem 16A Szerelési és kezelési útmutató 9 Hátsó fal, bal 17 Garancianyilatkozat A talált hiányosságot haladéktalanul közölje kereskedőjével, beszállítójával vagy a gyárral. Későbbi reklamációt már nem fogadunk el.

Készüléken levő szimbólumok

Üzembe helyezés előtt elolvassuk, és figyelembe vesszük a kezelési utasítást és a biztonsági utasításokat. Munka közben használjon viseljen hallásvédelmet. Munkavégzés közben viseljen védőszemüveget, hogy védje a szemét a szálkákkal és forgácsokkal szemben. Munka közben mindig viseljen munkavédelmi cipőt, hogy védje magát a leeső tuskóktól. Munka közben mindig viseljen védőkesztyűt, hogy védje a kezét faforgácstól és szilánkoktól. A gépet eső ne érje. Nedvesség elől védendő! A védelmi és biztonsági eszközöket eltávolítani vagy megváltoztatni tilos. Az üzemeltetést csak egy személy végezheti! Illetéktelen személyeket és háziállatokat, haszonállatokat a veszélyzónától (legkisebb távolság: 5 m) távol kell tartani. Fennáll a vágási és horzsolási sebesülés veszélye, nem szabad a veszélyes részeket megérinteni, ha a hasítóék mozgásban van. Figyelem! Mindig figyelje a tuskó toló mozgását! Figyelem! Ha a tuskó megszorult a hasító ékben, azt tilos kézzel kivenni! Figyelem! Javítás-, karbantartás és tisztítás előtt a motort állítsa le és a gép dugóját húzza ki a konnektorból. A fáradt olajat az előírásoknak megfelelően helyezze el (helyi fáradt olaj gyűjtőhely). Tilos a fáradt olajat a talajba ereszteni vagy a hulladék közé keverni.

Mielőtt a tűzifa aprítógépet üzembe helyezné, először légtelenítse a hidraulika berendezést. (lásd az „Üzembehelyezés" c. fejezetet). Emelési pont Rögzítési pont A termék megfelel az erre a termékfajtára vonatkozó európai irányelveknek.76 Az elektromos gépek nem valók a háztartási hulladék közé. A készüléket, annak tartozékait és csomagolását környezetkímélő újrahasznosításra adja le. Az elhasznált elektromos és elektronikai készülékekről szóló 2012/19/EK Európai Irányelv rendelkezései szerint a már nem használható elektromos készülékeket külön kell begyűjteni és a környezetnek megfelelő újrahasznosításra előkészíteni.

Kezelési utasítás jelölései

A lehetséges veszélyek vagy veszélyes helyzetek. Ha figyelmen kívül hagyja ezeket a tájékoztatásokat, balesetet szenvedhet és a gép is károsodhat.

Fontos tudnivalók a szakszerű használathoz. E tudnivalók figyelmen kívül hagyásától üzemzavarok keletkezhetnek. Használati tudnivalók. Ezek az útmutatások segítenek a gép minden funkciójának legjobb kihasználásában. Szerelés, kezelés és karbantartás. Itt pontos magyarázatot talál a tennivalóihoz.

Kérjük, vegye kézbe a szerelési és kezelési képmellékletet, ha a szövegben egy ábrára történő hivatkozást talál.

Rendeltetésszerű használat A tűzifa aprítógépet csak tűzifa aprítására lehet használni. A tűzifa aprítógépet csak magáncélú, ház körüli vagy szabadidő munkákhoz lehet használni. A tűzifa aprítógéphez csak egyenesen vágott fa használható. A felaprítandó tuskóból a fémrészeket (szögeket, drótot, stb.) feltétlenül el kell távolítani. A rendeltetésnek megfelelő használathoz tartozik a gyár által előírt használati-, karbantartási- és javítási útmutatások megtartása és az útmutatóban olvasható biztonsági előírások követése. A használathoz érvényes balesetelhárítási előírásokat, és az általánosan elismert munkaegészségügyi és biztonságtechnikai szabályokat tartsa megi. Minden ettől eltérő használat rendeltetéssel ellentétes. Az abból eredő károkért a gyár nem vállal szavatosságot.Ilyekor a felelősség egyedül a felhasználót terheli. A tűzifa aprítógép önkényes módosítása az abból eredő bármilyen kár esetére kizárja a gyártó felelősségét. A gépet csak olyan személy szerelheti, használhatja és tarthatja karban, akit azzal megbíztak, és akit a lehetséges veszélyekről tájékoztattak. Karbantartást csak gyárunk, vagy az általunk megnevezett vevőszolgálati műhely végezhet.

Fennmaradt kozkázatok Még a rendeltetésnek megfelelő használat és minden ide vonatkozó biztonsági előírás megtartása mellett is a használati cél által megkövetelt konstrukció miatt bizonyos kockázattal számolni kell. A fennmaradt kockázat minimálisra csökkenthető, ha a „Biztonsági útmutatások” és a „Rendeltetésnek megfelelő használat” leírásait valamint a használati útmutatót összességében figyelembe veszik. Mindezek figyelembe vétele és az óvatosság csökkenti a baleset- és a sérülés kockázatát. Sérülésveszély a lehasadó fadarabok miatt. A lábak sérülésének veszélye a leeső faanyag miatt Az ujjak sérülésének veszélye az elakadt fadarabok kilazításakor. Figyelmen kívül hagyott vagy figyelmet elkerülő biztonsági intézkedések a kezelő sérüléséhez vagy dologi kárhoz vezetnek. Figyelmetlenség, a biztonsági előírások be nem tartása és szakszerűtlen használat esetén a mozgó hasítókés a kéz ill. az ujjak sérülését okozhatja. Áramütéssel kell számolni, ha nincsenek rendben az elektromos csatlakozó vezetékek. Feszültség alatt álló, nyitott alkatrész megérintése. Tűz- és csúszásveszély kifolyt hidraulika olaj miatt. Halláskárosodás veszélye hallásvédelem nélkül végzett hosszabb munkától. Továbbá minden megtett intézkedés ellenére is maradnak nem nyilvánvaló maradék kockázatok.

Biztonsági tudnivalók A gyártmány üzembe helyezése előtt olvassa el és vegye figyelembe a következő utasításokat ésszakmai a mindenkori országban érvényes biztonsági rendelkezéseket, hogy saját magát és másokat a lehetséges sérülésektől megóvja.

A biztonsági előírásokat adja tovább azoknak a személyeknek, akik a géppel dolgoznak. Őrizze meg gondosan ezeket a biztonsági útmutatásokat. A tűzifa-hasítóval dolgozó személyeket megfelelően ki kell képezni a rendeltetésszerű használattal kapcsolatban, és alaposan ismerniük kell a tűzifa-hasító használatát és a biztonsági előírásokat. Használat előtt a kezelési utasítás segítségével ismerkedjen meg készülékével. Ne használja a gépet nem rendeltetésszerű célra (lásd „Rendeltetésszerű alkalmazás” és „Munkavégzés a tűzifa aprítógéppel“). Legyen nagyon figyelmes. Figyeljen rá, amelyen dolgozik. Ügyesen végezze a munkáját. A gépet soha ne használja, amikor fáradt vagy kábító hatású szer, alkohol vagy gyógyszer hatása alatt áll. Elég egy pillanatnyi figyelmetlenség és máris súlyos balesetet szenvedett.77 Gyermekek és 18 év alatti fiatalkorúak, valamint olyan személyek, akik a készülék kezelési utasítását nem ismerik, nem kezelhetik a készüléket. Ha a gép közelében más személyek, gyermekek vagy háziállatok tartózkodnak, ne használja a gépet. Ne engedje, hogy mások, különösen gyermekek a szerszámot vagy a motort megfogják. Személyi védőfelszerelés A munkához mindig megfelelő védőfelszerelés szükséges: ne hordjon bő öltözéket vagy ékszert, mert azokat egy mozgó alkatrész elkaphatja, hajháló, hosszú haj esetén Szem- és hallásvédelmet viseljen. orrmerevítővel ellátott, masszív cipő (biztonsági cipő) hosszú nadrág védőkesztyűt elsősegély-nyújtó eszközök, esetleg mobiltelefon. Biztonsági tudnivalók – Munkakezdés előtt Üzembe helyezés előtt és munka közben rendszeres időközönként végezze el a következő ellenőrző műveleteket. Kérjük, tartsa be a kezelési útmutató megfelelő utasításait: A készülék teljesen és az előírásoknak megfelelően össze van-e szerelve? A készülék megfelelő és biztonságos állapotban van-e? A fogantyúk tiszták és szárazak? A munka megkezdése előtt gondoskodjon arról, hogy a munkaterületen más személy, gyermek vagy állat nem tartózkodik, biztosítva van az Ön számára az akadálymentes visszavonulás, a biztonságos felállás adott. nincs botlási lehetőség a munkahelyen? Tartsa rendben munkaterületét! A rendetlenség balesethez vezethet. Vegye figyelembe a környezeti hatásokat: Ne dolgozzék rossz fényviszonyok mellett (pl. ködben, esőben, hófúvásban vagy alkonyatkor). Rossz időjárási viszonyok (pl. eső, villámveszély, hófúvásban) esetén ne dolgozzon a készülékkel. Ne használja a készüléket éghető folyadék vagy gáz közelében – tűzveszély! A felhasználó felelős azokért a balesetekért vagy veszélyekért, amelyek más személyeket fenyegetnek, vagy mások tulajdonát érik. Mindig biztosan álljon a lábán, és mindig őrizze meg egyensúlyát. A gépet ill. a gép alkatrészeit ne módosítsa! Biztonsági tudnivalók – Kezelés Úgy válassza meg munkahelyzetét, hogy a kezelő fogantyú közelében tartózkodjon. Soha ne tartózkodjon a hasítóék közelében. Ne álljon fel a gépre. Ha szünetelteti a munkát, kapcsolja ki a készüléket, hogy senkit se kerülhessen veszélybe. A készüléket úgy zárja el, hogy illetéktelen személy ne férhessen hozzá. A tűzifa-hasítókra vonatkozó biztonsági utasítások A tűzifa aprítógépet csak egyetlen személy kezelheti. Nem szabad olyan fatuskót felaprítani, amiben szög, drót vagy egyéb tárgy van. A már felaprított fa és faforgács veszélyes munkakörnyezetet hoz létre. Fennáll az elbotlás, elcsúszás vagy elesés veszélye. Tartsa rendben munkaterületét! Bekapcsolt gép esetén ne nyúljon mozgó alkatrészhez. Tartson megfelelő biztonsági távolságot a fatuskótól, a tolótól és a hasító éktől, hogy ezzel is védje kezét a sérüléstől. Mindig csak akkora fatuskót aprítson fel, mely megfelel a maximálisan feldolgozható hossznak. Biztonsági tudnivalók – Munka közben Soha ne dolgozzon egyedül. Folyamatosan tartson halló- és látótávolságon belüli kapcsolatot más személyekkel, hogy vészhelyzetben azonnali segítségnyújtásra legyen lehetőség. Fenyegető veszély vagy vészhelyzet esetén azonnal állítsa le a motort. Soha ne járassa a készüléket felügyelet nélkül. Bármilyen testi panasz (pl. fejfájás, szédülés, rosszullét, stb.) esetén azonnal szakítsa meg a munkát, mert ilyenkor fokozott balesetveszély áll fenn! Ne terhelje túl a gépet! Jobban és biztonságosabban dol- gozik a megadott teljesítménytartományon belül. Munka közben többször tartson szünetet, hogy a motor lehűlhessen. Mit kell tenni vészhelyzetben Részesítse a sérültet sérülésének megfelelő elsősegélyben és haladéktalanul hívjon orvost. Védje meg a sérültet esetleges további sérülésektől és helyezze biztonságos, nyugodt helyre. Általános biztonsági tudnivalók A készüléket, annak tartozékait, a szerszámbetéteket stb. jelen használati utasításnak megfelelően használja. Ennek során vegye figyelembe a munkafeltételeket és a végrehajtandó műveletet. A készülék nem rendeltetésszerű használata veszélyes helyzetet teremthet. A gépet ne fröcskölje le vízzel! (az elektromos áram veszélyforrás). Ne hagyja a gépet esőben ázni és esőben ne dolgozzon a gépen. Gondosan ápolja a készüléket: Kövesse a karbantartási előírásokat. Tartsa a fogantyút szárazon, gyantától, olajtól és zsírtól mentesen.78 Ellenőrizze a gép esetleges sérüléseit: A gép további használatához a védőberendezések rendeltetésüknek megfelelő kifogástalan és megfelelő működését gondosan ellenőrizze. A gépet csak kompletten és a helyesen felszerelt biztonsági berendezéssel használja és a gépen semmi olyat ne változtasson meg, ami a biztonságot csökkentheti. Ellenőrizze,hogy a mozgó alkatrészek kifogástalanul működnek-e és egyes alkatrész nem szorul- vagy nem akad-e. Minden alkatrész legyen helyesen felszerelve és feleljen meg minden követelmények a készülék kifogástalan működésének biztosításához. A sérült védőszerkezetet és alkatrészt szakszerűen, elismert szakember műhelyben javítsa meg vagy cserélje ki, ha a kezelési útmutató az adott esetre mást nem ír elő. A sérült vagy olvashatatlanná vált felragasztott címkét ki kell cserélni. Ne hagyjon a gépben szerszámkulcsot! Bekapcsolás előtt mindig ellenőrizze, hogy kivette-e a gépből a szerszámokat. A használaton kívüli láncfűrészt őrizze egy száraz, lezárt helyiségben, ahol ahhoz gyermekek hozzá nem férhetnek. A gépet kapcsolja le és húzza ki a csatlakozódugót a következő esetekben: Javítások Karbantartó- és tisztítási műveletek Zavarok megszüntetése A csatlakozó vezetékek ellenőrzése, hogy nincsenek-e összegabalyodva vagy megsérülve Szállítás és tárolás a gép elhagyása (rövid megszakítások esetén is) A „Karbantartás” fejezetben leírtakon kívül további javítást ne végezzen a gépen, hanem forduljon közvetlenül a gyártóhoz, vagy az illetékes vevőszolgálathoz. A gép más alkatrészein végzett javításokat a gyár illetve a gyár által meghatalmazott vevőszolgálati szerviz végezze. Csak eredeti gyári pótalkatrészt és tartozékot használjon. Idegen eredetű pótalkatrész és egyéb tartozék használata a felhasználó balesetéhez vezethet. Az ebből eredő károkért a gyártó nem vállal felelősséget.

Elektromos biztonság A csatlakozó vezeték IEC 60245 (H 07 RN-F) előírásának megfelelő legkisebb szükséges keresztmetszete 2,5 mm², a kábel hossza max. 10 m-ig Ne használjon 10 méternél hosszabb csatlakozó vezetéket. A hosszabb csatlakozó vezeték feszültségesést okoz. A motor nem éri el maximális teljesítményét és a gép csökkent teljesítménnyel működik. A csatlakozó vezetékek dugói és csatlakozó aljzatai gumiból, lágy PVC-ből vagy más hőre lágyuló, ugyanolyan mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva. A csatlakozó vezeték dugós csatlakozó része fröccsenő víz ellen védett legyen. A csatlakozó vezeték fektetésénél ügyelni kell arra, hogy a vezeték ne nyomódjék meg, ne törjön meg és a csatlakozó kapcsolat ne váljék vizessé. Kábeldob használatánál a kábelt mindig teljesen tekerje le a dobról. A kábelt ne használja rendeltetésétől eltérő célokra. A kábelt védje a hőségtől, olajtól és éles szélű tárgyaktól. A csatlakozó dugót a konnektorból ne a kábelnél fogva húzza ki. Ellenőrizze rendszeresen a csatlakozó kábelt és ha megsérült, cseréltesse ki. Hibás csatlakozó vezetéket ne használjon. A szabadban csak engedélyezett és megfelelő jelöléssel ellátott hosszabbító kábelt használjon. Ideiglenes jellegű elektromos csatlakozásokat ne használjon. A védőberendezéseket soha ne hidalja át, vagy ne helyezze üzemen kívüli állapotba. Az elektromos alkatrészek elektromos csatlakoztatását ill. javítását engedélyezett villanyszerelő vagy saját vevőszolgálati műhelyünk készítse el. Mindig figyelembe kell venni a védőberendezésekre vonatkozó helyi előírásokat.

A gép leírása / PótalkatrészekPótalkatrészek Kérjük, vegye kézbe a mellékelt szerelési és kezelési információs lapot. Tétel Rendelési szám Megnevezés

Előre szerelt készülék 2 360348 Fogantyú szállításhoz 3 359782 Támasztódúc 4 359783 Támasztódúcok (pár) 5 359784 359796 Védőlemez 6 359785 359797 Faanyag-lerakó, hátsó 7 359786 359789 Faanyag-lerakó, elülső 8 359787 Elülső hozzáférés-védelem 9 359789 359799 Hátsó fal, bal 10 359788 Hátsó fal, jobb 11 359790 Oldalsó hozzáférés-védelem 12 359792 359800 Felső hozzáférés-védelem, bal 13 359791 Felső hozzáférés-védelem, jobb 14 359793 Csatlakozó lemez

Kezelési utasítás 16A

Szerelési és kezelési útmutató

Légtelenítő csavar 20 360379 360349 Olajszintmérő pálca

Állóláb79 Tétel Rendelési szám Megnevezés

Dugattyúrúd 29 360350 Olajtömítés 30 359776 Ragasztócímke biztonsági felirattal

Szerelés A tűzifa-hasítót csak teljes összeszerelése után csatlakoztassa a villamos hálózathoz. Szerelje fel a faanyag-lerakót és a hozzáférés-védelmet a szerelési és kezelési útmutató 2-12. ábráin látható módon. Először ne húzza meg a csavarkötéseket, a fémlemezes alkatrészek legyenek még mozgathatók! A felszerelés után győződjön meg arról, hogy minden csavar szorosan meg van-e húzva.

Felállítás A kényelmes munkapozíció érdekében állítsa a tűzifa hasogatót 72 – 85 cm magas munkafelületre. A biztonságos kezelés érdekében a gépet szilárdan kell rögzíteni a munkafelületen. A szereléshez szükséges apróanyag a fűrésznek nem tartozéka. A felerősítéshez szükséges anyagok:: Hatlapú anya M 8 x xxx (A hossz a munkaasztal vastagságától függ) Alátét Ø 8mm Hatlapú anyacsavar M8, önbiztosító Ügyeljen arra, hogy a munkakörnyezet megfeleljen a következő követelményeknek: nem csúszós sík felületű nincs botlásveszély kellően megvilágított. Nem szabad a gépet földgáz, benzin vagy más, könnyen gyúló anyag közelében üzemeltetni.

Üzembe helyezés Győződjön meg arról, hogy a készülék teljesen és előírásszerű módon össze van szerelve. Minden használat előtt ellenőrizze a következőket: a villamos csatlakozó vezeték hibátlansága (repedés, bevágás stb.) nem használ hibás vezetékeket? esetlegesen nem sérült-e a gép (lásd Biztonságos munkavégzés) hogy minden csavar szorosan meg van-e húzva nem szivárog-e a hidraulika az olajszintet Hálózati csatlakozás Hasonlítsa össze a gép adattábláján olvasható feszültséget az adott helyszín hálózati feszültségével, és a gépet csatlakoztassa a megfelelő és előírt csatlakozó aljzathoz. Megfelelő keresztmetszetű hosszabbító vezetéket alkalmazzon. A gépet a megfelelő 30 mA Fi védőkapcsolón (hibaáram védőkapcsoló) keresztül csatlakoztassa. Biztosíték: 10 A lomha Bekapcsolás Nyomja meg a gombot (21). A motor addig működik, amíg a gombot lenyomva tartja. Kikapcsolás Engedje el a gombot. A berendezés minden használata előtt ellenőrizze a kikapcsoló berendezés működését (be- és kikapcsolással). Ne használjon olyan gépet, amelyiken a kezelőgomb nem működik rendesen. A sérült kezelő nyomógombot haladéktalanul javíttassa meg vagy cseréltesse ki. Hidraulika Minden használat előtt ellenőrizze a hidraulikus vezetékeket és a tömlőket. Ne használja a gépet, ha a hidraulika folyadék veszélyezteti annak üzemét. Gondoskodjon arról, hogy a gép és a munkaterület mindig tiszta és olajnyomoktól mentes legyen. Elcsúszás veszélye és tűzveszély! Rendszeresen ellenőrizze, hogy a tartályban van-e elegendő mennyiségű hidraulika folyadék (lásd a “Karbantartás és ápolás” c. fejezetet). Tartalom: 2,4 liter ASP 4 N-2 3,5 liter ASP 5 N-280 Munkavégzés a tűzifa aprítógéppel Mit szabad aprítanom? A felaprítandó tuskók mérete

Fatuskó hossza min. 130 – max. 370 mm min. 200 – max. 520 mm Fatuskó átmérője min. 50 – max. 250 mm A megadott tuskó átmérő egy ajánlott érték, mert: a vékony tuskó nehezen aprítható, ha sok csomót tartalmaz vagy a rostok túl vastagok. Ne aprítson friss fatuskót. A száraz, lerakott tuskókat sokkal könnyebben fel lehet dolgozni és a nedves (zöld) faanyaggal ellentétben ritkábban okozzák a szerszám berágódását. A keményfa hajlamos a szétesésre. Fokozott óvatossággal dolgozzon! Ügyeljen arra, hogy a gallyat tartalmazó faanyag szétpattanhat. Semmi esetre ne használjon olyan fadarabot, amelyen még gallyak vannak. Aprításra vonatkozó különleges tudnivalók Előkészítés Készítse elő az aprítandó faanyagot a maximálisan feldolgozható méretek figyelembevételével, és ügyeljen arra, hogy a tuskók egyenesen legyenek vágva. Úgy helyezze el az aprítandó faanyagot az aprítógép mellett, hogy az az Ön számára ne legyen balesetveszélyes (megbotlás). Légtelenítés Mielőtt a tűzifa aprítógépet üzembe helyezné, először légtelenítse a hidraulika berendezést.

3 – 4 fordulattal lazítsa ki a légtelenítő csavart. Csak akkor húzza meg ismét a csavart, ha már befejezte munkáját. A hidraulikus berendezés légtelenítésének elmulasztása esetén a bezáródott levegő megrongálja a tömítéseket, és a tüzifa aprítógép maradandó károsodását okozza. Kezelés Kétkezes üzem

1. Nyomja meg a villanymotoron a kezelő nyomógombot.

Várjon néhány másodpercig, míg a motor eléri végleges fordulatszámát és a hidraulika szivattyúban kialakul a megfelelő nyomás.

Ezzel gyidejűleg nyomja le a kezelő fogantyút (26) A tuskó toló a fatuskót a hasítóékhez nyomja. Az ék felhasítja a tuskót.

3. Engedje el a kezelőkart és a kezelőgombot, erre a tuskó

toló visszamegy kiinduló helyzetébe.

Faaprítás A rönköket mindig hosszára és laposan helyezze a hasogató keretére. A rönköt a rönkvezető lemezek mindig öleljék körbe.

A rönköt soha ne ferdén helyezze a keretre. Mindig ügyeljen arra, hogy a hasítóék és a tuskó toló a tuskóvégeket függőlegesen tudja befogni. Egy munkamenetben csak egy tuskót szabad feldolgozni. Aprítási művelet közben nem szabad újabb faanyagot felrakni. Nem szabad a tolóerő néhány másodpercet meghaladó alkalmazásával kierőszakolni a tuskó hasítását. Ez a gép meghibásodásához vezethet. Helyezze a tuskót ismét a főkeretre, ismételje meg a hasítást vagy tegye félre a tuskót. Hogyan lehet a beszorult tuskót kiszabadítani?

1. Engedje el a kezelőkart és a kezelőgombot, ezzel a

tuskótoló visszamegy kiindulási állásába.

Helyezzen egy háromszög alakú fa éket a rönk alá, indítsa el a rönktolót, hogy az éket a beragadt rönk alá nyomja.

3. Ha a tuskó így nem szabadul ki, ismételje meg a műveletet

egyre nagyobb faékekkel. A művelet során nem szabad a beszorult tuskót ütögetni vagy a tuskóhoz túl közel menni. Ilyen esetben nem szabad egy második személy segítségét igénybe venni. Ne próbálja meg kivenni a rönköt szerszámmal történő ütögetéssel, mert ez a motorblokk töréséhez vezethet.

Használat után Ügyeljen arra, hogy a tuskótoló visszatérjen kiinduló helyzetébe. Ezután húzza ki a hálózati dugót a csatlakozó aljzatból.

Csavarja vissza a légtelenítő csavart. Tartsa be a karbantartási és ápolási utasításokat.

Karbantartás és tisztítás A karbantartási és tisztítási munkák előtt húzza ki a hálózati csatlakozót. Az e fejezetben leírtakon kívüli karbantartásokat csak megfelelő szakműhely ill. a vevőszolgálat végezheti el. A karbantartáshoz és tisztításhoz eltávolított biztonsági szerkezeteket feltétlenül szabályosan vissza kell szerelni és működésüket ellenőrizni kell. Csak eredeti gyári alkatrészt használjon. Másféle alkatrész előre nem látható kárt és balesetet okozhat. Viseljen védőkesztyűt, nehogy a keze megsérüljön.81 A tűzifa aprítógép működőképességének megőrzéséhez ügyeljen a következőkre: A munka befejeztével alaposan tisztítsa meg a gépet. Távolítsa el a gyanta maradványokat. Egy környezetbarát olajszóróval rendszeresen olajozza a dugattyúrudat. Ellenőrizze az olajszintet ill. cseréljen olajat.

Hasítóék élesítése Hosszabb üzemszünet után, illetve csökkenő aprítási teljesítmény esetén egy finom reszelővel meg kell élesíteni a hasítóéket (sorja eltávolítás). Hogyan kell az olajszintet ellenőrizni?

1. A tuskótoló legyen kiinduló helyzetben.

2. Döntse meg oly módon a gépet, hogy az olajbetöltő nyílás

felfelé mutasson. A gép felállításához és megfogásához egy második személy segítségét kell igénybevenni.

Csavarja ki az olajszintmérő pálcát (20). Kicsavarás során ügyeljen az olajtömítésre.

4. Tisztítsa meg a szintmérő pálcát és az olajtömítést.

5. Tolja vissza a nyílásba az oajszintmérő pálcát.

6. Ismét húzza ki a szintmérő pálcát.

Az olajszintnek a MIN és MAX jelzés között kell lennie. Ha az olajszint túl alacsony (MIN jelzésnél vagy ez alatt áll), töltsön az olajtartályba azonos minőségű olajat.

7. Ellenőrizze az olajtömítést. Ha a tömítés megsérült, ki kell

8. Csavarja vissza az olajszintmérő pálcát.

Figyelem! Az olajtömítés és a hengerfedél menet sérülésének elkerülése érdekében a csavart nem szabad túl szorosra húzni.

Mikor kell olajat cserélni? Az első olajcserét 50 üzemóra után, ezt követően minden 250 üzemóra után kell elvégezni. Olajcsere:

1. A tuskótoló legyen kiinduló helyzetben.

2. Állítson egy olyan edényt a tűzifa aprítógép alá, ami

legalább 4 liter olajat képes felvenni.

Csavarja ki az olajszintmérő pálcát. Kicsavarás során ügyeljen az olajtömítésre.

Döntse meg a gépet ahhoz, hogy az olaj kiürüljön a felfogó edénybe.

5. Döntse meg oly módon a gépet, hogy az olajbetöltő nyílás

felfelé mutasson. A gép felállításához és megfogásához egy második személy segítségét kell igénybevenni.

Egy tiszta tölcsér segítségével töltsön a tartályba (A mennyiséget lásd a „Műszaki adatok” c. részben) friss hidraulika folyadékot.

7. Tisztítsa meg a szintmérő pálcát és az olajtömítést.

8. Ellenőrizze az olajtömítést. Ha a tömítés megsérült, ki kell

9. Csavarja vissza az olajszintmérő pálcát.

Figyelem! Az olajtömítés és a hengerfedél menet sérülésének elkerülése érdekében a csavart nem szabad túl szorosra húzni. A fáradt olajat az előírásoknak megfelelően helyezze el (helyi fáradt olaj gyűjtőhely). Tilos a fáradt olajat a talajba ereszteni vagy a hulladék közé keverni.

Hidraulika folyadék A hidraulika hengerhez a következő hidraulika olajakat ajánljuk: Shell Tellus T 22 Aral Vitam Gf 22 BP Energol HLP 22 rendelési szám: 400142 (1 liter) Mobil DTE 11 vagy ezekkel egyenértékű hidraulika folyadék Más olajfajtát ne használjon. Az előírttól eltérő minőségű olajok használata hátrányosan befolyásolja a tűzifa aprítógép működését.

Szállítási tudnivalók

Minden szállítás előtt Kapcsolja ki a gépet, Húzza meg a légtelenítő csavart Húzza ki a csatlakozó dugót. Távolítsa el a faanyagot Szállításkor a szállítási fogantyút fogja meg, és annak segítségével emelje fel a fahasítót. Ebben a helyzetben a hasítógép könnyedén mozgatható.

Daruval történő szállításkor használja az erre szolgáló emelési pontokat. Rögzítse a készüléket, nehogy feldőljön vagy lecsússzon, amikor daruval szállítja. A gépet gépkocsiban csak a csomagtartóban, vagy egy elkülönített szállítási felületen szállítsa. Eközben rögzítő pántokkal rögzítse a fahasító gépet az erre a célra szolgáló rögzítési pontokban.

Olajtömítés (23)82 Tárolás

Tárolás előtt Kapcsolja ki a gépet, Húzza meg a légtelenítő csavart Húzza ki a csatlakozó dugót. A használaton kívüli készülékeket száraz, elzárható, fagytól védett helyen tárolja olymódon, hogy azokhoz gyermekek és illetéktelen személyek ne férhessenek hozzá. Hosszabb tárolás előtt legyen figyelemmel a következőkre, hogy a gép élettartamát meghosszabbítsa és biztosítsa annak könnyű kezelhetőségét: Hajtson végre egy alapos tisztítást. ellenőrizze a készüléket sérült vagy kopott alkatrészekre,

Garancia Kérjük a mellékelt garancianyilatkozat figyelembe vételét.

Lehetséges zavarok Hiba Lehetséges ok Megszüntetés Tuskó nem hasad (túl kicsi az aprítási teljesítmény tuskó nincs megfelelő helyzetben tuskó a megengedett méretnél nagyobb, vagy a faanyag a gép teljesítőképességéhez képest túl kemény hasítóék nem aprít

hidraulika nyomás túl alacsony

nem megfelelő hálózati csatlakozó vezeték (10 m-nél hosszabb vagy a huzalkeresztmetszet túl kicsi) tegye a tuskót megfelelő helyzetbe vágja a tuskót a megengedett méretre

élesítse meg a hasító szerszámot, ellenőrizze, hogy nincs-e az élen sorja vagy bevágás tegyen a gép alá egy kartonlapot és keresse meg az olajszivárgás helyét. a probléma megoldása érdekében forduljon a gyártóhoz ellenőrizze a hidraulika folyadék szintjét, szükség esetén töltsön utána hidraulika folyadékot ha a probléma nem oldható meg, forduljon a gyártóhoz használjon megfelelő méretű csatlakozó vezetéket Tuskó toló nem egyenletesen vagy rezgésekkel mozog levegő a hidraulika vezetékben Lazítsa ki a légtelenítő csavart ellenőrizze a hidraulika folyadék szintjét, szükség esetén töltsön utána hidraulika folyadékot ha a probléma nem oldható meg, forduljon a gyártóhoz Tuskó toló nem mozog hidraulika szivattyú meghibásodott a probléma megoldása érdekében forduljon a gyártóhoz Motor nem indul nincs hálózati feszültség csatlakozókábel meghibásodott villanymotor meghibásodott ellenőrizze a biztosítékot cserélje ki vagy szakemberrel ellenőriztesse a csatlakozó vezetéket a probléma megoldása érdekében forduljon a gyártóhoz Olajszivárgás az olajszintmérő pálcán olajszintmérő pálca olajtömítése nem tömít cserélje ki az olajtömítést További hiba vagy kérdés esetén kérjük, forduljon helyi kereskedőjéhez.83 Műszaki adatok Típus / sorozat ASP 4 N-2 ASP 5 N-2 Gyártási év lásd az utolsó oldalon Aprítóerő 40 kN (4 t) 50 kN (5 t) Rendszernyomás 16,5 Mpa (165 bar) 20,6 Mpa (206 bar) Fatuskó hossza 130 – 370 mm 200 - 520 mm Fatuskó átmérője 50 – 250 mm 50 – 250 mm Hasító emelés 290 mm 370 mm Előtolási sebesség 3,8 cm/s 3,7 cm/s Visszafutási sebesség 6,4 cm/s 6,2 cm/s Dugattyúrúd átmérője 30 mm Hidraulika folyadék (max.) 2,4 liter 3,5 liter Elektromotor teljesítménye P

= 2200 W S3 25% Áramforrás, Rövidzárlati áram 230 V~ 50 Hz, 1 kA Hangnyomásszint L

(Üresjárat) 78,8 dB (A) Hangnyomásszint L

(Futás terhelés alatt) 89,8 dB (A) Méretek hosszúság 995 x szélesség 425 x magasság 610

hosszúság 1160 x szélesség 425 x magasság 610 mm Súly 49 kg 55 kg

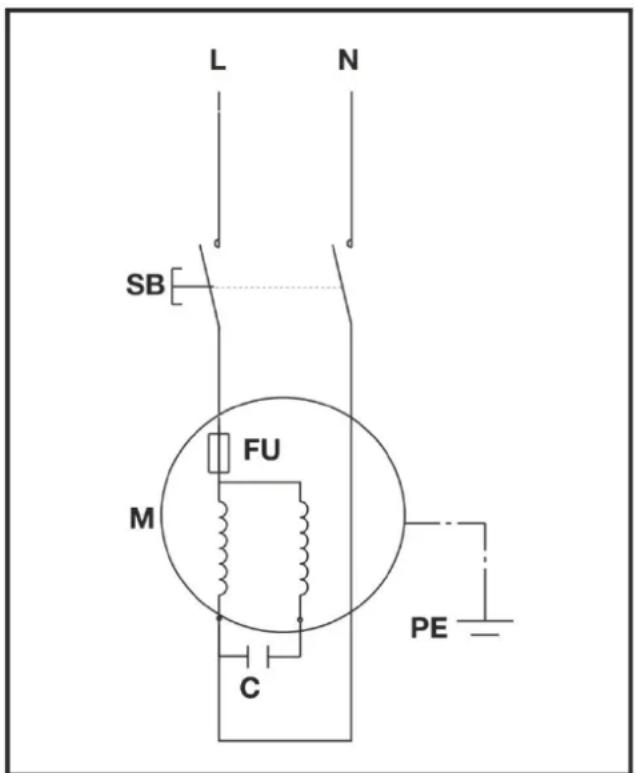

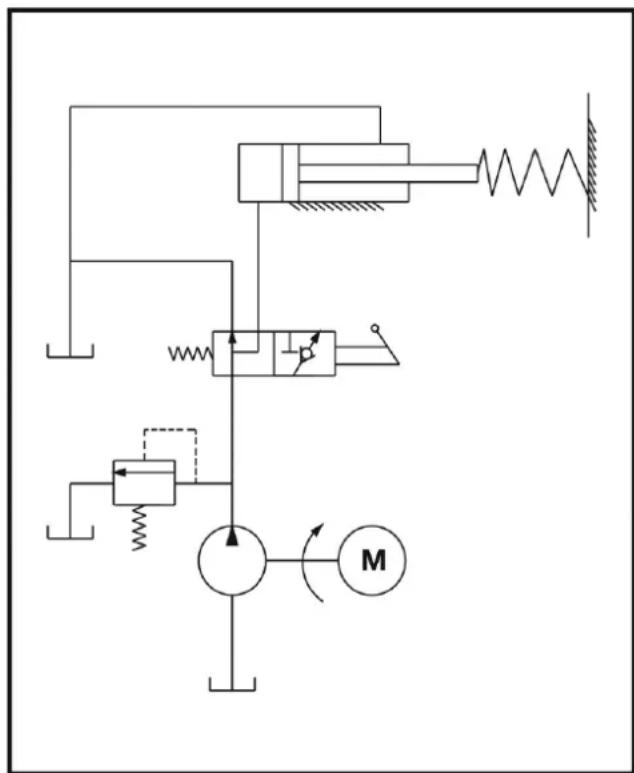

Kapcsolási rajz Hidraulikai vezetékek rajza
