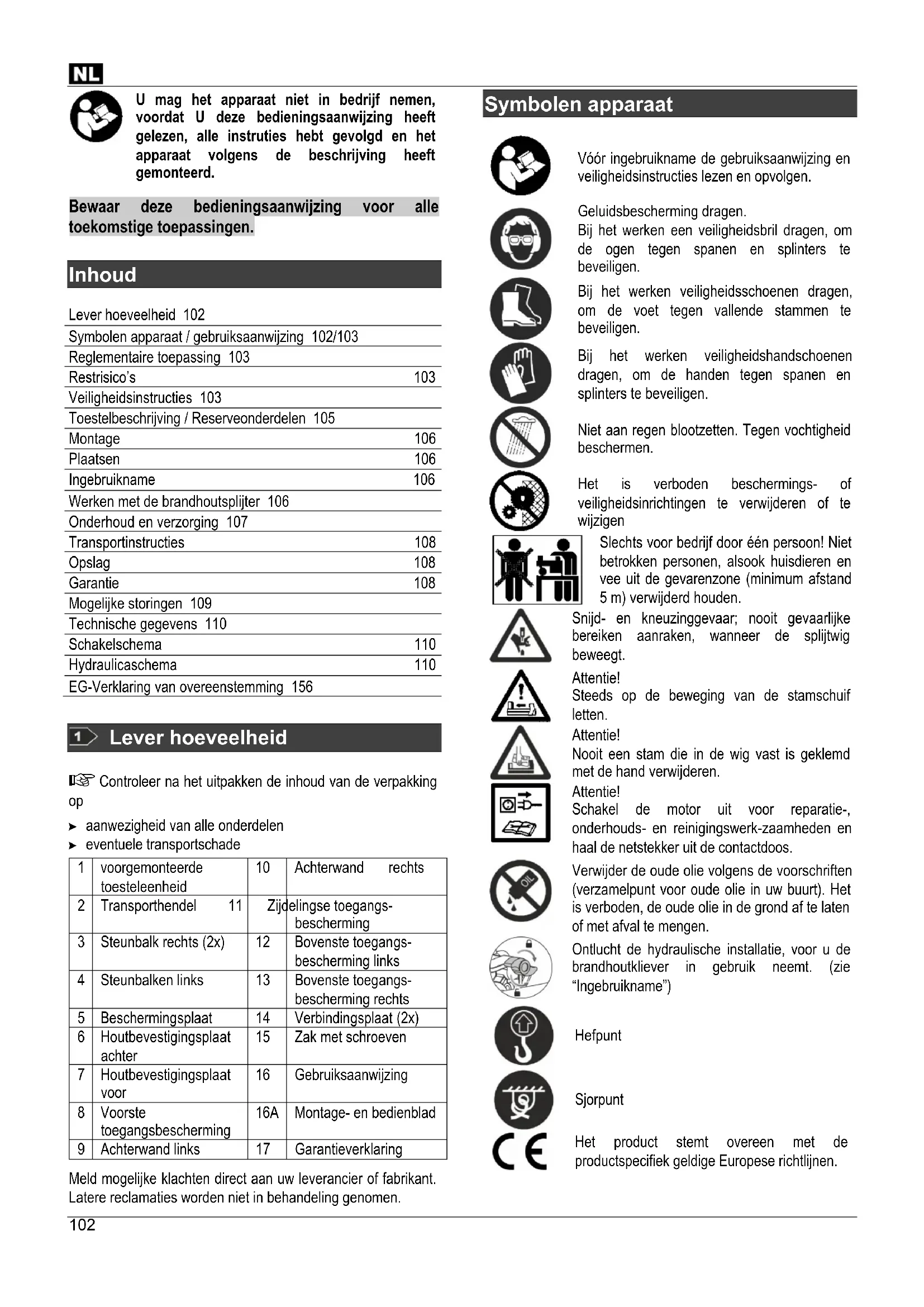

GEBRUIKSAANWIJZING ASP 5 N ATIKA

Oorspronkelijke gebruiksaanwijzing

Blz. 102

U mag het apparaat Niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepasseningen.

Inhoud

Leverhoeveelheid 102

Symbolen apparatus / gebruiksaanwijzing 102/103

Reglementaire toepassing 103

Restrisico's 103

Veiligheidsinstructies 103

Toestelbeschrijving/Reserveonderdelen 105

Montage 106

Plaatsen 106

Ingebruikname 106

Werken met de brandhoutsplijter 106

Onderhoud en verzorging 107

Transportinstructures 108

Opslag 108

Garantie 108

Mogelijkste storingen 109

Controleer na het uitpakken de inhoud van de verpakking op

aanwezigheid van alle onderdelen
eventuelle transportschade

1	voorgemonteerde toesteleenheid	10	Achterwand rechts
2	Transporthendel 11	Zijdelingse toegangs-bescherming
3	Stunbalk rechts (2x)	12	Bovenste toegangs-bescherming links
4	Stunbalken links	13	Bovenste toegangs-bescherming rechts
5	Beschermingsplaat	14	Verbindingsplaat (2x)
6	Houtbevestigingsplaat darüber	15	Zak met schroeven
7	Houtbevestigingsplaat voor	16	Gebruiksaanwijzing
8	Voorste toegangsbescherming	16A	Montage- en bedienblad
9	Achterwand links	17	Garantieverklaring

Meld möglichke klachten direct aan uw leverancier of fabrikant. Latere reclamatories worden nicht in behandeling genomen.

Symbolen apparatus

Vór ingebruikname de gebruiksaanwijzing en veiligheidsinstructies lezen en opvolgen.

Geluidsbescherming dragen.

Bij het werkken een veiligheidsbril dragen, om de ogen gegenSPANEN en splinters te beveiligden.

Bij het werkken veiligheidsschoenen dragen, om de voet gegen vallende stammen te beveiliggen.

Bij het werkken veiligheidshandschoenen dragen, om de handen gegen spanen en splinters te beveiligigen.

Niet aan regenblootzetten. Tegen vochtigkeit beschermen.

Het is verboden beschermings- of veiligheidsinrichtingen te verwijderen of te wijzigen

Slechts voor bedrijf door een persoon! Niet betrokken personen, alsook huisdieren en vee uit de gezavenzone (minimum afstand 5m ) verwijderd honden.

Snijd- en kneuzinggevaar; nooit gevaarlijke bereiken aanraken, wanner de splijtwig beweegt.

Attentie!

Steeds op de beweging van de stamschuif letten.

Attentie!

Nooit een stam die in de wig vast is geklemd met de hand verwijderen.

Attentie!

Schakel de motoruit voor reparatie, onderhouds- en reinigingswerk-zaamheden en haal de netstekker uit de contactdoos.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te soften of met afval te mengen.

Ontlucht de hydraulische installmentie, voor u de brandhoutkliever in gebruik neemt. (zie "Ingebruikname")

Hefpunt

Sjorpunt

Het product stemt overeen met de productspecifiek geldige Europese richtlijnen.

Toestellen, toebehoren en verpakkingaar een milieuvriendelijkrecycling brengen.

Volgens de Europese Richtlijn 2012/19/EU over oude elektronische apparaten en electronica moeten nicht meer bruikbare elektrische toestellen apart worden verzamend een milieuvriendelijk recycling worden toegevoerd.

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het nicht opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het Niet opvolgen van deze aanwijzingen kan tot leiden.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt preciesuitgelegd wat u moet doein.

Neem alstublieft het ingesloten montage- en bedieningsblad ter hand, wanneer in de tekst maar het afbeeldings-nr. worden verwezen.

Reglementaire toepassing

• De brandhoutsplijter is alleen bruikbaar voor het splijten van hout.
• De brandhoutsplijter is uitsluitend geschikt voor particulier gebruik in en om hetUIS en voor hobbydoeleinden.
• Alleen pas gezaagd hout is geschikt voor de brandhoutsplijter.
• Metalen delen (nagels, draad enz.) dienen absolut uit het te splijten hout te worden verwijderd.
• Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.
• De voor het bedrijf geldige oncegevallenpreventievoorschriften alsook de overige algemeen erkende werkmedische en veiligheidstechnische regels要去en worden opgevolgd.
• Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeije schade is de fabrikant Niet aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.
• Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeijeende schade van eenieder soort UIT.
• Deze machine mag alleen voorbereidt, gezruikt en onderhonden worden door personen die met de machine vertrouwd zijn en goed ingelicht zich over de risico's. Reparations mogen alleen door de fabrikant of geauthoriseerde werkplaatsen uitgevoerd worden.

Restrisico's

Ook bij reglementair gebruik hunen ondanks opvolging van alle gebruikelijke veiligheidsbepalingen zich er op grond van de constructie voor de toepassing van deze machine nog een aantal restrisico's.

De restrictions können geminalisierung worden wanner de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Verondingsgevaar door afgesprongen stukken hout.
• Verwondingsgevaar voor de voeten door vallende stukken hout.
• Verwondingsgevaar voor de vingers bij het loslaten van de vastgeklemde houtblokken.
• Geignoreerde of over het hoofd geziene veiligheidsmaatregelen hunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom.
• Onoplettendheid, het Niet aanhonden van de veiligheidsvoorschriften en onreglementair gebruik kennen door het bewegende splijtmes tot verwondingen aan hand of vingers leiden.
• Gevaar door stroom door het nicht juist aansluien van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij geopende elektrische delen.
• Brand- en uitglijdgevaar door hydraulische vloeistof die waar buiten is getreden.
• Verminding van het gehoort bij langdurig werkken zonder gehoorbescherming.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrisico's bestaan.

Veiligheidsinstructies

Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevalten en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

• Wie met de brandhoutsplijter werk,要去 een relevante opleiding gekreten hebben en要去 het gebruik van de brandhoutsplijter en de veiligheidsinstrumenties vertrouwd zijn.
  Maaktu zich voor gebruik met het toestel vertrouwd, dit met behulp van de gebruiksaanwijzing.
• Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de brandhoutsplijter").
• Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.

NL

• Kinderen enjongeren onder 18 jaren alsook personen die met de handleiding Nietbekend zijn, mogen het toestel nicht bedieren.
• Werk nooit terwijl Personen, vooral kinderen of huisdieren, in de buurt+zijn.
• Laat andere Personen, vooral kinderen, nicht het werktuig of de motor aanraken.

Persoonlijke veiligheidsuitrusting

• Werk nooit zonder geschikte verilgheidsuitrusting:

• draag geen wijde kleding of sierraden, ze können worden gegrepen door bewegende delen

• haarnet bij lang hers
• veiligheidsbril en geluidsbescherming
• vast schoeisel met beschemkap voor de tenen (veiligheidsschoenen)
• Lange broeken
  -werkhandsschoenen
• eerste-hulp-materialaal
  eventuel mobiele telefoon

Veiligheidsinstructies - Vóor het werk

Voer voor de ingebruikname en regelmatig gedurende het werkden de volgende controlesuit. Houdt alstublieft in ieder geval reckening met de overeenkomstige paragrafen in de gebruiksanaanjijing:

• Werd het toestel geheel en volgens de voorschriften gemonteerd?

Is het toestel in goede en veilige toestand?

• Zijn de handgrepen schoon en droog?

• Ga voor aanvang van de werkzaamheden na of:

• zich in het werkbereik geen andere Personen, kinderen of dieren bevinden

• u zonder hinder van obstakels kunt terugwijken

• een veilige houding is aangenomen.

• Is de werkplaats vrij van struikelgevaren? Zorg dat uw werkomgeving in orde is. Rommel kan ongevallenveroorzaken - gevaar van struikelen!

• Houdt rekening met de omgevingsinvloeden:

• Werk nooit bij ontoereikende Lichtverhoudingen (bv bij mist, regen, sneeuwacht of schemering).

• Werk Niet bij slechte weersomstandigheden (b.v. regen, gevaar van bliksem, sneeuwjacht).

• Gebruik het toestel Niet in de nabijheid van brandbare vloeistoffen of gassen - brandevaar!

• De gebruiker is verantwoordelijk voor ongelukken of bevare die tegenover andere Personen of hun eigendom optreden.
  Zorg voor een stabiele en uitgebalanceeerde houding.

• Het toestel resp. delen van het toestel zich veranderen.

Veiligheidsinstructies - Bediening

• Neem een werkpositie in die zich in de nabijheid van de bedieningsgrep bevindt. Ga nooit in de buurt van de splijtwig staan.
• Ga nooit op de machine staan.
• Schakel bij pauzes het toestel uit, zodat er niemand gevaar loopt. Het toestel bveiligien gegen onbevoegd gebruik.

Veiligheidsinstructies voor de brandhoutsplijter

• houtsplijter mag slechts door een enkele personoworden bediend.
• Splijt nooit stammen, die nagels, draad of andere voorwerpen bevatten.
• Reeds gespleten hout en houtspaanders veroorzaken een gevaarlijk werkterrein. Er bestaat gevaar voor struikelen,uitgijden of vallen. Houd uw werkplek steeds opgeruimd.
• Leg bij ingeschakelde machine nooit uw handen op bewegende delen van de machine. Bewaar een veiligheidsafstand van de houtstam, de schuif en de splijtwig, om uw handen gegen letsels te beschemmen.
• Splijt alleen hout waarvan de afmetingen binnen het toegelaten bereik liggen.

Veiligheidsinstructies - Gedurrende het werk

• Werk nooit alleen. Houd voortdurend mondeling en visuel contact met andere Personen, zatat in geval vanood onmiddelijk hulp kan worden geboden
• Stop meteen de motor bij dreigend gevaar of in geval van mood.
• Laat de machine nooit zonder toezicht draaien.
• Beëindig de werkzaamheden direct, wanneer lichamelijk ongemak optreedt (bv hoofdpijn, duizeligheid, misselijkheid, enz.) - er staat een verhoogd gevaar voor ongelukken!
• Overbelast de machine Niet. U werkt beter en zeker met de juiste belasting van de machine.
• Leg tijdens het werk pauzes in, zodat de motor kan afkoelen.

Gedrag in geval van nood

• Breng de in overeenstemming met de verwonding vereiste EHBO-maatregelen op gang en verzoek zo snel als möglichk om gekwalificeerde medische hulp.
• Bewaar de gewonde voor verdere schade en kalmeer hem.

Algemene veiligheidsvoorschriften

• Gebruik het toestel, toebehoren, inzetwerktuigen enz. in overeenstemming met deze instructies. Houdt u hierbij steeds rekening met de werkcondities en de uit te voeren activiteiten. Het gebruik van het toestel voor andere dan de reglementaire toepassingen kan tot gevaarlijke situatuies leiden.
• Het apparaat mag Niet met water worden afgespoten. (bron van gevaar voor elektrische stroom).
• Machine nicht in de regen latent staan of in de regen werken.
• Onderhoudt het toestel met zorgvuldigheid:
• Volg de onderhoudsvoorschriften op
• Houdt de handgrepen vrij van hors, olie en vet.
• Onderzoek de machine op eventuele beschadigingen.
• Voordat de machine verder worden gebruikt,要去 zorgvuldig worden onderzocht of Beschermingsvoorzieningen enlicht beschadigde onderdelen fouloos en volgens de voerschriften functioneren. Werk alleen met alle en op de juiste wijze aangebrachte veiligheidsvoorzieningen en verander aan

het toestel niets, dat de veiligheid zou können belemmeren.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd zich. Alle delen moeten juist gemonteerd zich en goed functioneren om de machine correct te latent werken.
• Beschadigde bescherminrichtingen en -delen moeten, indienoodzakelijk,dooreenkende reparatiewerkplaats gerepareerd of verwisseld worden.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Laat geen sleutels steken!

Controleer voor het inschakenl altijd of de instelgereedschappen verwijderd zich.
- Bewaar onbenutte toestellen op een droge, afgesloten plaats buiten de rijkwijdte van kinderen op.
- Schakel de machine uit en neem de steker uit het

stopcontact bij:

-reparatiewerkzaaamheden
- onderhouds- en reinigingswerkzaamheden
-bij storingen
- controlleren of de aansluitkabels verstrengeld of beschadigd়
- transport en opslag
- het verlaten van de machine (ook voor een korteijd)

Voer geen andere reparaties dan de in het hoofdstuk „Onderhoud“ beschreiben reparaties aan de machineuit, maar neem direct contact op met de fabrikant ofklantenservice.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant resp. door een door van zijn klantenwerkplaatsen uitgevoerd worden.

Alleen de originele toebehoren en onderden gebruiken. Bij het gebruik van Niet originele onderden können risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

• De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens: 2.5mm^2 bij een kabellengte tot max. 10m .
• Gebruik nooit aansluitleidingen die langer dan 10m zijn. Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen nicht更是, de functie van de machine worden gereduceerd.
• Stekker en aansluitdozen aan aansluitleidingen要去en uitrubber, zacht PVc of een ander thermoplastisch materiaal vandezelfde mechanische vastheid zichn of met dit materiaal zichn gecoat.
• De steekvoorziening van de aansluitleiding moet gegen spatwater beveiligd�.
• Let er bij het leggen van de aansluitkabel erop dat deze Niet bekneld raakt, geknikt worden en de steekverbinding net nat worden.
• Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
• Gebruik de kabel Niet voor doeleinden, waaroor hij nicht bestemd is. Bescherm de kabel gegen但它, olie of scherpe

randen. De steker Niet met de kabel uit het stopcontact trekken.

• Controller de verlngkabel regelmatig op beschadigungen en verrang hem als hij beschadigd is.
• Gebruiq geen defecte aansluitkabels.
• Gebruik buiten alleen hiervoor toegestane en dienovereenkomstig gekenmerkte verlangkabels.
  Maak geen gebruik van provisorische elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buiten werkung stellen.

Elektrische aansluitingen of reparations aan elektrische onderdelen van de machine mogen alleen door een erkend bedrijf of een van onsereparatiewerkplaatsen worden uitgevoerd. Deplaatselijk voorschriften要去 opgevolgd worden.

1 14

Toestelbeschrijving / Reservenderdelen

Neem alstublieft het ingesloten montage- en bedienblad ter hand.

Positie	Bestel.-nr.		Benaming
	ASP 4 N-2	ASP 5 N-2
1	×		Voorgemonteerd toestel
2	360348		Transporthendel
3	359782		Steunbalk
4	359783		Steunbalken
5	359784	359796	Beschermingsplaaf
6	359785	359797	Houtbevestigingsplaf
7	359786	359789	Houtbevestigingsplaf
8	359787		Voorste toegangsbescherming
9	359789	359799	Achterwand
10	359788		Achterwand rechts
11	359790		Zijdelingse toegangsbescherming
12	359792	359800	Bovenste toegangsbescherming links
13	359791		Bovenste toegangsbescherming rechts
14	359793		Verbindingsplaat
15	×		Zak met schroeven
16	×		Gebruiksaanwijzing
16A	×		Montage- en bedienblad
17	×		Garantieverklaring
18	×		Splijtwig
19	×		Onluchtingsschroef
20	360379	360349	Oliepeilstaaf
21	×		Bedieningsknop
22	×		Standvoet
23	×		Kabel
24	×		Motor
25	360354		Wiel
26	×		Bedienhendel
27	×		Stamschuif
28	×		Zuigerstang
29	360350		Oliedichting
30	359776		Veiligheidssticker

（

lr

Montage

Sluit de brandhoutsplijter pas nadat de montage volledig voltooid werk op het elektriciteitsnet aan.
Monteer de houtbevestigingsplaat en de toegangsbescherming zoals op de afbeeldingen 2-12 in de montage- en bedieningshandleiding getoond worden.
Trek de schroefverbindingen nicht meteen stevig aan, deplaatonderdelen要去en nog konnen bewegen!
Controller na de montage, of alle schroeven goed vastgedraaid zich.

Plaatsen

16 Voor een aangename werkpositie,plaats de brandhoutsplijter op een 72 - 85 cm hoog werkblad.
Voor een veilige handhaving moet het toestel vast op een werkvlakte worden bevestigd.

De ter montage benodigde kleine delen behoren nicht tot de levering. Maak hiervoor gebruik van:

Zeskantbout M 8 x xxx (length al naar dikte van de werktafel)
Schijf 8
Zeskantmoer M 8, zelfborgend

Let er op, dat de werkplek de volgende voorwaarden verrult:

Slipvrij
Vlak
Vrij van struikel gevaar
- Met goede lichtomstandigheden

Gebruik de machine nicht in de buurt van aardgas, benzinegoten of andere Licht ontvlambare materialen.

Ingebruikname

• Overtuigt u zich er van, dat het toestel compleet en volgens voorschrift is gemonteerd.

• Controller voor elk gebruik:

• de aansluitkabels op beschadiging

Gebruik geen defecte aansluitkabels.

• de machine op enventuele beschadigingen (zie Veilig werken)
• of alle schroeven goed zichn vastgedraaid.
• het hydraulisch systeem op lekkages
• het oliepeil

Aansluiting op het net

• Vergelijk de op het typeplaatje van de machine vermelde spanning met de netspanning en sluit de machine aan het desbeteffend en reglementair stopcontact aan.
• Gebruik een verlangkabel met voldoende diameter
• Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaulitschakelaar) met 30mA .

i Beveiliging: 10 A traag

Inschakelen:
17 Druk op de knop (21). De motor draait zolang u de knop houdt ingedrukt.
Uitschakelen:

Controller voor elk gebruik de functie van de uitschakelinrichting (door in- en uitschaken).

Gebruik geen toestel waar bij de schakelaar Niet kan worden in- en uitgeschakeld. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Hydraulisch system

! Controller voor elk gebruik de hydraulische leidingen en slangen.

• Gebruik de machine nooit, wonneer een gevaar door hydraulische vloeistof bestaat.
• Zorg ervoor dat de machine en de werkplek zuiver zijn en er geen olievlekken aanwezig়. Gevaar voor uitglieden en brand!
• Controleer regelmatig, of voldoende hydraulische olie in het reservoir is (zie onderhoud en verzorging).

Inhoud: 2,4 liter ASP 4 N-2

3,5 liter ASP 5 N-2

Werken met de brandhoutsplijter

Wat kan ik splijten?

Maten van de te splijten stammen

	ASP 4 N-2	ASP 5 N-2
Lengte van het hout:	min. 150 – max. 370 mm	min. 200 – max. 520 mm
Diameter van het hout:	min. 50 – max. 250 mm

De diameter van het hout is een aanbevolen richtwaarde, omdat:

• dun hout kan moeilijk te splijten zichn, wonneer het knoestgaten bevat of de verzels te sterk zichn.

Splijt geen groene stammen. Droge, opgeslagen stammen kuren veel better worden gespleten en veroorzaken nicht zo vaak een vast vreten dan groen (nat) hout.

Hardhouten vertonen de neiging tot uiteenbarsten: wees vandaar bijzonder voorzichtig!

Let erop, dat hout met vele takken kan openbarsten. Maak in geen geval gebruik van hout, waarvan de takken Niet zich verwijderd.

Bijzondere instructies voor het splijten

Voorbereidingen:

Breng het te splijten hout op de te verwerken afmetingen en zorg ervoor dat de zaagsnedenrecht zich.

Legen het hout zodanig maar aan de houtsplijter, dat er geen gevaar voor u bestaat (struikelgevaar).

Ontluchten

Ontlucht de hydraulische installment, voor u de brandhoutkliever in gebruik neemt.

• 2Schroef de ontluchtingsschroef (19) 3 - 4 omwentelingen los.
• Schroef de schroef eerst weer vast, wonneer u het houtsplijten heeft beeindigd.

Wanneer de hydraulische installmentie nicht worden ontlucht, beschadigt de ingesloten lucht de dichtingen en veroorzaakt een duurzame beschadiging aan de brandhoutkliever.

Bediening

Tweehandige werking

1. Drak op de bedieningsknop (21) op de elektromotor - afb. Wacht eenaar seconden, zodat de motor zijn eindtoerental bereikt en de druk in de hydraulische pomp worden opgebouwd.
2. Druk de bedieningshandvat (26)gelijktijdig maar onder.

De stamschuif (27) drukt de stam gegen de splijtwig. De stam worden gespleten.

1. Laat de bedieningshendel en de bedieningsknop los, de stamschuif beweegt terug maar de uitgangspositie.

Hout splijten

• Leg de stammen steeds in de lenghte en vlak op het hoofdframe van de splijter. De stam dient door de stamleiplaten te worden omsloten.
  18 Leg de stam nooit schuin op het hoofdframe.
• Let er steeds op, dat de splijtwig (18) en de stamschuif (27) de uiteinden van de stam verticaal+kennen grijpen.
• Splijt nooit twee stammen in een werkcyclus.
• Nooit houtijdens het werkproces bijleggen of verrangen.

① Nooit door het in stand houden van de druk gedurende meerderere seconden een splijten van een stam proberen te dwingen. Dit kan leiden tot beschadigingen aan de machine.

Positioneer de stam opnieuw op het hoofdframe en herhaal het splijtproces of leg de stam opzij.

Hoe worden een vastgeklemde stam losgemakt?

1. Laat de bedieningshendel en de bedieningsknop los, zodat de stamschuif'erug kan bewegen.
2. Leg een driehoekige houten spi onder de stam, schuif de stamschuif uit zodate de spi onder de vastgeklemde stam drukt.
3. Wanner de stam nicht loskommen, herhaalt u het proces met een grotere spiie.

Bij het losmaken nooit op de vastgeklemde stam hameren of de handen aan de stam houden. Vraag geen tweede persoon om hulp.
22 Probeer de stam Niet vrij te krijgen door er met gereedschap op te sloan, dit kan leiden tot een breuk van het motorblok.

Einde van het werk

Let erop dat de stamschuif is teruggekeerd in zich uitgangspositie.
Haal dan de netstekkeruit de contactdoos.

Schroef de ontluchtingsschroef (19) weer vast.
Onderhouds-en verzorgingsinstrumentes in acht nemen.

Onderhoud en verzorging

Voor onderhouds- en reinigingswerkzaamheden de netstekker uit de contactdoos halen.

Noodzakelijkreparaties of onderhoudswerkzaamheden dienen voor gebruik van de accu te worden uitgevoerd.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen moeten absluut weeer correct aangebrachte en gecontroleerd worden.

Slechts originele onderdelen toepassen. Andere onderdelen können tot onvoorspelbare beschadigingen en verwondingen leiden.

Draag veiligheidshandschoenen om letsels aan de den te vermijden.

Neem het onderstaande in alot om de functionaliteit van de brandhoutsplijter te behouden:

• Reinig de machine grondig na het beeindigen van het werk.
• Verwijder harsresten.
• Olie de zuigerstang (28) regelmatig in met een milieuvriendelijke spreibare olie.
• Oliepeil controlleren c.q. olie wisselen.

Splijtwig scherpen

① Na lange bedrijfsduur of bij verminderd splijtvermogen, de splijtwig scherpen met een fijn vijl (bramen verwijderen).

Hoe controllerik het oliepeil?

1. De stamschuif dient in de uitgangspositie terug bewogen te zichn.
2. Kantel de houtsplijter zo, dat de vulopening maar boven wijst.

Voor het kantelen en vasthouden van de houtsplijter is een tweede personoodzakelijk.

3.23 Schroef de oliepeilstaaf (20)uit.Let bij het uitnemen op de oliedichting.
4. Reinig de oliepeilstaaf en de oliedichting.
5. Steek de peilstaaf wee ter tot aan de aanslag in de opening.
6. Trek de oliepeilstaaf er weeeruit.

25 Oliepeil moet:tussen MIN en MAX liggen.

Vul bij een te laag oliepeil (MIN of weinige) gelijkwaardige olie bij.

1. Controller de oliedichting. Deze dient bij beschadigingen te worden verrangen.

Oliedichting (23)

1. Schroef de oliepeilstaaf weeR vast.

Attentie! Om beschadigingen aan de oliedichting en de schroefdraad van het cilinderdeksel te vermijden, de schroefniet te vast schroeven.

Wanner hoef ik de olie te wisselen?

Eerste oliewisseling na 50 bedrijfsuren, daarna alle 250 bedrijfsuren.

Olie wisselen:

1. De stamschuif dient in de uitgangspositie terug bewogen te zichn.
2. Plaats eenrecipient, die minimum 4 liter olie kan opnemen onder de houtsplijter.
3. 23 Schroef de oliepeilstaafuit. Let bij het uitenemen op de oliedichting.
4. Kantel dan de machine om de olie in de recipient te ledigen.
5. Kantel dan de houtsplijter zo, dat de vulopeningaar boven wijst.

Voor het kantelen en vasthonden van de houtsplijter is een tweede persoonoodzakelijk.

1. 24 de neue hydraulische olie (Hoeveelheid wie 'Technische gegevens') met behulp van een zuivere trechter in de machine.
2. Reinig de oliepeilstaaf en de oliedichting.
3. Controller de oliedichting. Deze dient bij beschadigingen te worden verrangen.
4. Schroef de oliepeilstaaf weeR vast. Attentie! Om beschadigingen aan de oliedichting en de schroefdraad van het cilinderdeksel te vermijden, de schroefniet te vast schroeven.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te soften of met afval te mengen.

Hydraulische olie

Voor de hydraulische cilinder bevelen wij de volgende hydraulische oliesoorten aan:

Shell Tellus T 22

Aral Vitam Gf 22

BP Energol HLP 22 bestel-nr.400142 (1 liter)

Mobil DTE 11

ofgelijkwaardigeolie

Gebruik geen andere oliesoorten. Het gebruik van andere oliesoorten beinvloedt de functie van de brandhoutsplijter.

Transportinstructies

Vór ieder transport:

-Toestel uitschakelen
- Ontluchtingsschroef vastdraaien
-Netstekkeruit hetstopcontactnemen
- Splijtgoed verwijderen

13 Voor het Transporteren neemt u de transportgreep vast en tilt u de brandhoutsplijter op. In deze stand kan de splijter probleemloos worden getransporteerd.

15 Gebruik voor het transport met een kraan de waarvoortoorziene hefputen.
Zeker het toestel gegen kantelen of weglijkden, wanner u het met een kraan transporteert.
Transporteer het toestel in de auto alleen in de kofferbak of in een aparte transportruimte. Bevestig waar bij de brandhoutsplijter aan de waarvoortoor voorziene punten met sjorbanden.

Opslag

Vór iedere opslag:

• Toestel uitschakelen
• Ontluchtingsschroef vastdraaien
  -Netstekkeruit hetstopcontact nemen

Bewaar Niet gebruikte toestellen aan een droge, afgesloten ruimte die gegen vorst is beveiligd en buiten de rijkwijdte van kinderen en onbevoegde Personen.

Let voor een langer opslag op het volgende, om de levensduur van de machine te verlungen en een eenvoudig en soepel bedieren te waarborgen:

• De machine grondig reinigen.
• controller het toestel op beschadigde of versleten componenten.

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Mogelijkke storingen

Probleem	Mogelijk	oorzaak	Oplossing
Stam worden nicht gespleten (te weinig splijtvermögen)	→ Stam is Niet correct gespositioneerd → Stam overschrijdt de toegelaten afmetingen of het hout is te hard voor het vermogen van de machine → Splijtwig splijt Niet → Olielek → Hydraulische druk te laag → Verkeerde aansluitleiding (larger dan 10 m of tekleine aderdiameter)	→ Positioneer de stam opnieuw → Stam op de toegelaten afmetingen zagen → Splijtwig scherpen, op bramen en inkervingen controeren → Leg een stuk karton onder de houtsplijter om het lek te vinden. Om het probleem op te losesn neemt u contact op met de fabrikant. → Oliepeil controleren; indienoodzakelijk oligie bijvullen. Probleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant. → Correcte aansluitleiding gebruiken
Stamschuif schuift slingerend of met hevige trillingen UIT	→ Lucht in de kringloop	→ Ontluchtingschroef openen → Oliepeil controleren; indienoodzakelijk oligie bijvullen. Probleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant.
Stamschuif schuift Niet UIT	→ Hydraulische pomp defect	→ Om het probleem op te losesn neemt u contact op met de fabrikant.
Motor start Niet	→ Netspanning ontbreekt → Aansluitkabel defect → Elektromotor defect	→ Zekering controleren → Aansluitkabel verrangen c.q. door een elektricien lately controeren → Om het probleem op te losesn neemt u contact op met de fabrikant.
Olielek aan de oliepeilstaaf	→ Oiedichting aan de peilstaaf ondicht	→ Oiedichtinguitwissenlen

Bij verdere storingen of vragen richt u zich alstublieft aan uw locale leverancier.

Technische gegevens

Type / Model ASP 4 N-2 ASP 5 N-2
bouvwjaar zieIRST pagina
Slijitkracht 40 kN (4 t) 50 kN (5 t)
Systeem druk 16,5 Mpa (165 bar) 20,6 Mpa (206 bar)
Lente van het hout: 130 - 370 mm 200 - 520 mm
Diameter van het hout: 50 - 250 mm 50 - 250 mm
Slijtlenge 290 mm 370 mm
Voorloopsnelheid 3,8 cm/s 3,7 cm/s
Terugloopsnelheid	6,4 cm/s 6,2 cm/s
Diameter zuigerstang		30 mm
Hydraulische olie (max.)	2,4 liter		3,5 liter
Vermogen van de elektromotor	P1 = 1500 W		P1 = 2200 W S3 25%
Aansluiting, Kortsluitstroom		230V~ 50 Hz, 1 kA
Geluidsdrukpegel LPA (vrijloop)		78,8 dB (A)
Geluidsdrukpegel LPA (Beladen loop)		89,8 dB (A)
Afmetingen	lente 995 x bredte 425 x hoogte 610 mm	lente 1160 x bredte 425 x hoogte 610 mm
Gewicht	49 kg		55 kg

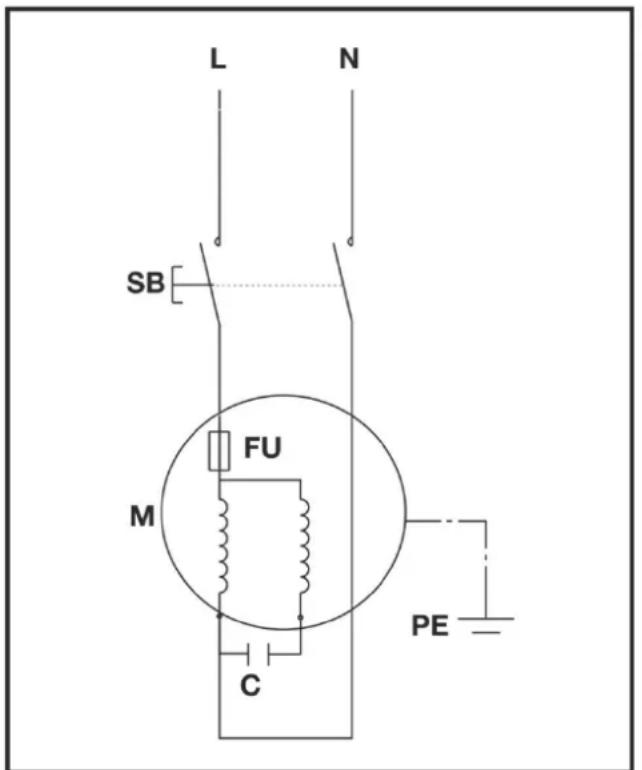

Schakelschema

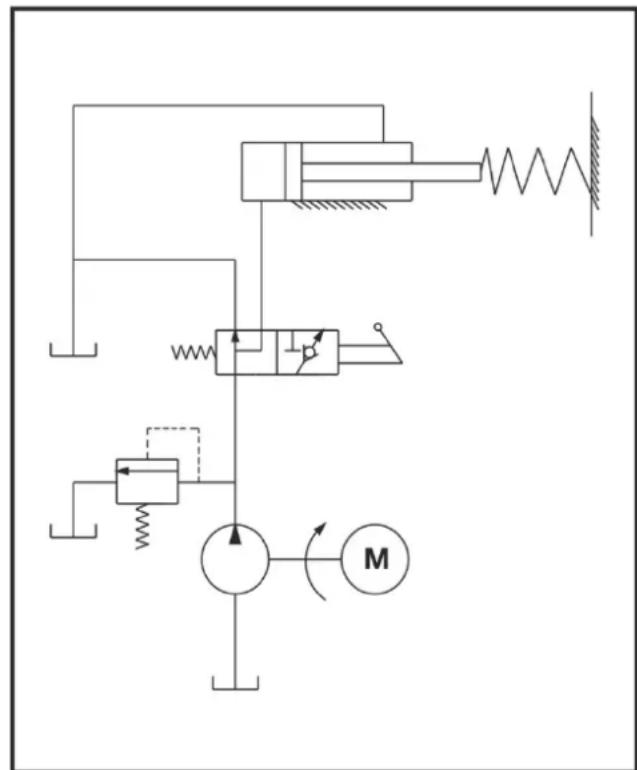

Hydrauliccaschema

Echipament personal de protectie

NL in uitsluitende verantwoordelijkheid, dat het product

Brennholzspalter (Brandhoutsplijter) ASP 4 N-2, Serienummer: 000001 - 020000

Brennholzspalter (Brandhoutsplijter) ASP 5 N-2, Serienummer: 000001 - 020000

aan de bepalingen van de boven vermelde EG-richtlijne alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2014/30/EU, 2011/65/EU
