NÁVOD NA OBSLUHU ASP 5 N ATIKA

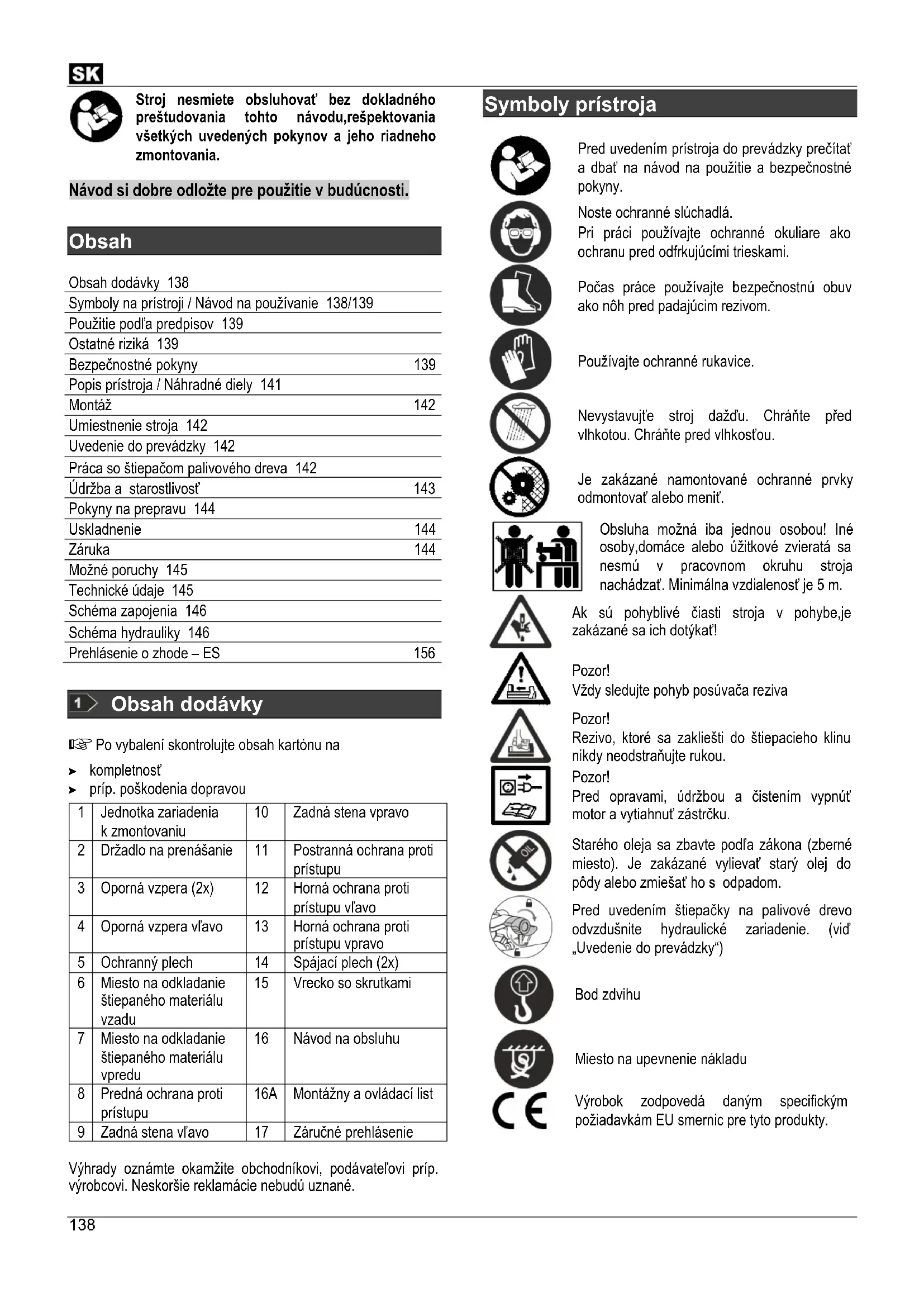

Förbehåll för tekniska förändringar!138 Stroj nesmiete obsluhovať bez dokladného preštudovania tohto návodu,rešpektovania všetkých uvedených pokynov a jeho riadneho zmontovania. Návod si dobre odložte pre použitie v budúcnosti.

Obsah Obsah dodávky 138 Symboly na prístroji / Návod na používanie 138/139 Použitie podľa predpisov 139 Ostatné riziká 139 Bezpečnostné pokyny 139 Popis prístroja / Náhradné diely 141 Montáž 142 Umiestnenie stroja 142 Uvedenie do prevádzky 142 Práca so štiepačom palivového dreva 142 Údržba a starostlivosť 143 Pokyny na prepravu 144 Uskladnenie 144 Záruka 144 Možné poruchy 145 Technické údaje 145 Schéma zapojenia 146 Schéma hydrauliky 146 Prehlásenie o zhode – ES 156

Obsah dodávky Po vybalení skontrolujte obsah kartónu na kompletnosť príp. poškodenia dopravou 1 Jednotka zariadenia k zmontovaniu 10 Zadná stena vpravo 2 Držadlo na prenášanie 11 Postranná ochrana proti prístupu 3 Oporná vzpera (2x) 12 Horná ochrana proti prístupu vľavo 4 Oporná vzpera vľavo 13 Horná ochrana proti prístupu vpravo 5 Ochranný plech 14 Spájací plech (2x) 6 Miesto na odkladanie štiepaného materiálu vzadu 15 Vrecko so skrutkami 7 Miesto na odkladanie štiepaného materiálu vpredu 16 Návod na obsluhu 8 Predná ochrana proti prístupu 16A Montážny a ovládací list 9 Zadná stena vľavo 17 Záručné prehlásenie Výhrady oznámte okamžite obchodníkovi, podávateľovi príp. výrobcovi. Neskoršie reklamácie nebudú uznané. Symboly prístroja

Pred uvedením prístroja do prevádzky prečítať a dbať na návod na použitie a bezpečnostné pokyny. Noste ochranné slúchadlá. Pri práci používajte ochranné okuliare ako ochranu pred odfrkujúcími trieskami. Počas práce používajte bezpečnostnú obuv ako nôh pred padajúcim rezivom. Používajte ochranné rukavice. Nevystavujťe stroj dažďu. Chráňte před vlhkotou. Chráňte pred vlhkosťou. Je zakázané namontované ochranné prvky odmontovať alebo meniť. Obsluha možná iba jednou osobou! Iné osoby,domáce alebo úžitkové zvieratá sa nesmú v pracovnom okruhu stroja nachádzať. Minimálna vzdialenosť je 5 m. Ak sú pohyblivé čiasti stroja v pohybe,je zakázané sa ich dotýkať! Pozor! Vždy sledujte pohyb posúvača reziva Pozor! Rezivo, ktoré sa zakliešti do štiepacieho klinu nikdy neodstraňujte rukou. Pozor! Pred opravami, údržbou a čistením vypnúť motor a vytiahnuť zástrčku. Starého oleja sa zbavte podľa zákona (zberné miesto). Je zakázané vylievať starý olej do pôdy alebo zmiešať ho s odpadom. Pred uvedením štiepačky na palivové drevo odvzdušnite hydraulické zariadenie. (viď „Uvedenie do prevádzky“) Bod zdvihu Miesto na upevnenie nákladu Výrobok zodpovedá daným specifickým požiadavkám EU smernic pre tyto produkty.139 Elektrické prístroje nepatria do domového odpadu. Pre prístroje, príslušenstvo a balenie zaistite recykláciu, ktorá nezaťažuje životné prostredie. Podľa smernice EU 2012/19/EU o elektro- a elektronických starých prístrojoch, nieje potrebné tieto prístroje jednotlivo zhromažďovať a dodať k ekologickej recyklácii.

Hroziace nebezpečenstvo alebo nebezpečná situácia. Nerešpektovanie tohto pokynu môže mať za následok zranenia alebo hmotné škody. Dôležité pokyny pre primerané zaobchádzanie. Nerešpektovanie týchto pokynov môže viesť k poruchám.

Pokyny pre užívateľa. Tieto upozornenia Vám pomôžu využiť optimálne všetky funkcie. Montáž, obsluha a údržba. Tu Vám bude presne vysvetlené, čo musíte vykonať.

Použitie podľa predpisov Štiepač palivového dreva je určený výhradne iba pre túto činnosť. Štiepač palivového dreva je určený iba na súkromné používanie v domácnosti, alebo pre kutilov. Štiepačkou je možné štiepiť iba polená, ktoré sú rovno (kolmo) narezané. Cudzie telesá (klince, drôt, betón, atď.) je nutné zo štiepaného dreva bezpodmienečne odstrániť. K použitiu podľa predpisov patrí aj dodržiavanie výrobcom predpísaných podmienok pre prevádzku, údržbu a rekonštrukciu a dodržiavanie bezpečnostných predpisov uvedených v návode. Treba dodržiavať platné príslušné predpisy pre ochranu proti úrazom, ako aj ostatné všeobecne uznávané pracovno-medicínske a bezpečnostno-technické predpisy. Každé ďalšie iné použitie platí ako použitie, ktoré nie je v súlade s predpismi. Za škody každého druhu, ktoré z toho vyplynú, výrobca neručí: Riziko nesie sám užívateľ. Svojvoľné zmeny na stroji vylučujú ručenie výrobcu za chyby každého druhu, ktoré z toho vyplynú. Nástroj môžu pripravovať, používať a vykonávať na ňom údržbu iba osoby, ktoré sú s ním oboznámené a poučené o nebezpečenstvách vyplývajúcich z jeho používania. Rekonštrukčné práce smieme prevádzať len my, príp. nami menované servisné miesta.

Ostatné riziká Aj pri používaní podľa predpisov môžu aj napriek dodržaniu príslušných bezpečnostných opatrení vznikať zvyškové riziká podľa konštrukcie určenej účelom použitia. Ostatné riziká je možné minimalizovať, keď budú spoločne dodržiavané „Bezpečnostné predpisy “ a „Použitie podľa predpisov “ ako aj Návod na obsluhu. Ohľaduplnosť a opatrnosť znižujú riziko úrazu osôb a poškodení. Nebezpečenstvo poranenia v dôsledku odlietavajúcich kusov dreva. Nebezpečenstvo poranenia nôh v dôsledku padajúceho štiepaného materiálu. Nebezpečenstvo poranenia prstov pri uvoľňovaní zakliesnených kusov dreva. Ignorovanie alebo prehliadnutie bezpečnostných opatrení môžu zapríčiniť zranenie užívateľa či majetkovú škodu. Pri nepozornosti, nedodržaní bezpečnostných predpisov a pri neodbornom použití môže štiepací nôž v pohybe spôsobiť poranenia na ruke alebo na prstoch. Ohrozenie el. prúdom z elektrického prípojného vedenia, ktoré nezodpovedá predpisom. Kontakt s časťami pod elektrickým prúdom pri otvorených elektrických súčiastkach. Nebezpečenstvo popálenia a pošmyknutia sposobené vytečenou hydraulickou kvapalinou. Poškodenie sluchu pri dlhšie trvajúcich prácach bez ochrany sluchu. Okrem toho nemôžu napriek všetkým prijatým opatreniam vznikať zreteľné zvyškové riziká.

Bezpečnostné pokyny Pred spustením tohto výrobku do prevádzky si prečítajte a dodržujte nasledujúce upozornenia a predpisy predchádzania pracovným úrazom Vášho zväzu povolaní popr. platné bezpečnostné predpisy Vašej zeme, aby ste sa vyvarovali sám a i iných pred možnými zraneniami.

Bezpečnostné predpisy dajte všetkým osobám, ktoré pracujú so strojom. Tieto bezpečnostné predpisy dobre uschovajte. Osoba pracujúca so štiepačkou palivového dreva musí byť príslušne poučená o stanovenom nasadení a použití štiepačky palivového dreva a takisto oboznámená s bezpečnostnými upozorneniami. Pred použitím sa bližšie zoznámte so strojom pomocou Návodu na použitie. Nepoužívajte prístroj pre účely, pre ktoré nebol určený (viď „Použitie zodpovedajúce účelu“ a „Práca so štiepačom palivového dreva“). Buďte pozorní. Dávajte pozor na to, čo robíte. K práci pristupujte s rozumom. Prístroj nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Moment nepozornosti pri používaní prístroja môže viesť k vážnym poraneniam.140 Deti a mládež do 18 rokov, ako aj osoby, ktoré nie sú oboznámené s návodom, nesmú tento nástroj používať. Nikdy nepracujte so strojom, ak sú v blízkosti ďalšie osoby, predovšetkým deti alebo domáce zvieratá. Nenechajte ďalšie osoby, predovšetkým deti, dotýkať sa častí stroja alebo motora. Osobná ochranná výstroj Nikdy nepracujte bez použitia príslušnej ochrannej výstroje: Žiadne voľné oblečenie alebo ozdoby, tieto môžu byť zachytené pohyblivými časťami Ak máte dlhšie vlasy, použite vlasovú sieťku. Ochranné okuliare a ochrana sluchu Pevná obuv s výstužou na ochranu prstov (bezpečnostná obuv) Dlhé nohavice Pevné rukavice Kufrík prvej pomoci. Prípadne mobilný telefón. Bezpečnostné pokyny – Pred uvedením do prevádzky Pred uvedením stroja do prevádzky a v priebehu prác urobte následné kontroly. Dodržujte príslušné odseky v prevádzkovom návode: Stríhač je dobre a kompletne zostavený? Je stríhač v riadnom a bezpečnom stave? Sú madla čistá a suchá? Pred začatím práce zabezpečte, aby: v pracovnom okruhu nie sú žiadne ďalšie osoby, deti či domáce zvieratá. bol pre vás zabezpečený bezprekážkový pohyb dozadu, bol zaistený pevný postoj. Zaručuje pracovné miesto nemožnosť prevrátenia? Udržujte vo Vašej pracovnej oblasti poriadok! Neporiadok má za následok zranenie -nebezpečie prevrátenia, pošmyknutia! Berte do úvahy vplyvy okolia: Nepracujte počas zlých svetelných podmienok (napr. hmla, dážď, sneženie, súmrak). Nepracujte za zlých poveternostných podmienok (napr. za nebezpečenstva blesku, dažďa, snehovej fujavice). Nepoužívejte stříhač v blízkosti vznětlivých tekutin nebo plynů - nebezpečie požiaru! Užívateľ je vždy zodpovedný za úrazy alebo nebezpečie voči ďalším osobám alebo za škody na majetku.

Dbajte na pevný postoj a udržujte v každom čase rovnováhu. Nemeňte prístroj resp. diely prístroja. Bezpečnostné pokyny – Ovládanie Zaujmite takú pracovnú polohu, aby ste sa nachádzali v oblasti ovládacej páky. Nikdy nestojte v oblasti štiepacieho klína. Nikdy nestúpajte na stroj. Počas pracovných prestávok zariadenie vypnite, aby nebol nikto ohrozený. Zajistěte stříhač před neoprávněným zacházením. Bezpečnostné pokyny pre štiepačku palivového dreva Štiepačku obsluhuje iba 1 osoba. Nikdy neštiepajte polená, ktoré obsahujú cudzorodé predmety (kov). Rozštiepané polená predstavujú nebezpečný pracovný priestor. Nebezpečenstvo potknutia, pošmyknutia alebo pádu. Udržiavajte pracovisko upratané. Pri zapnutom stroji nepribližujte ruky k pohyblivým častiam stroja. Dodržiavajte bezpečnú vzdialenosť od polena, posu- novača a štiepacieho klina. Štiepajte iba drevo, ktoré zodpovedá rozmerom na spracovanie. Bezpečnostné pokyny – V priebehu práce Nikdy nepracujte sami. Vždy udržujte vizuálny alebo hlasový kontakt s ďalšou osobou, ktorá v prípade potreby môže poskytnúť pomoc. Vypnite ihneď motor pri hroziacom nebezpečí alebo v prípade núdze. Nikdy nenechte stroj běžet bez dozoru. V prípade, že sa dostavia telesné problémy (napr. bolesti hlavy, závraty, nevoľnosť atď.), okamžite ukončite prácu – hrozí zvýšené nebezpečenstvo úrazu! Nepreťažujte stroj. Výsledky práce sú najlepšie ak pracujete s udanými výkonostnými hodnotami. V priebehu práce urobte prestávky, aby sa motor ochladil. Zachovanie sa v núdzovom prípade Prípadné poranenie ošetrite podľa pravidiel prvej pomoci a čo najrýchlejšie vyhľadajte lekára. Zraneného chráňte pred ďalším prípadným poranením a zabezpečte kľudovú polohu. Všeobecné bezpečnostné pokyny Elekto-náradie, príslušenstvo a jeho prídavné prvky používajte vždy v intenciách tu uvedených pokynov. Vždy berte do úvahy konkrétne pracovné podmienky a účel činnosti. Použitie elektro-náradia na iné účely ako je určené vedie vždy k nebezpečným situáciám. Stroj nestriekajte vodou. (nebezpečenstvo úrazu el.prúdom). Stroj nenechávajte na daždi a nepracujte počes dažďa. Starostlivo prístroj ošetrujte: Dodržiavajte predpisy o údržbe. Udržiavajte madlá suché a čisté. Skontrolujte stroj na možné poškodenia: Pred ďalším použitím stroja musia byť ochranné prípravky alebo ľahko poškoditeľné diely skontrolované, či sú schopné bezchybnej a správnej funkcie podľa predpisov. Stroj prevádzkujte iba so všetkými správne namontovanými ochrannými prvkami a na stroji nemeňte nič, čo by mohlo znížiť bezpečnosť prevádzky. Preverte, čo pohyblivé časti bezchybne fungujú a nezasekávajú sa, alebo či nie sú poškodené. Všetky časti musia byť správne namontované a musia spĺňať všetky podmienky, aby bola zaistená bezchybná prevádzka.141 Poškodené ochranné prípravky a časti musia byť odborne opravené alebo vymenené v uznanej odbornej dielni, pokiaľ nie je v návode na použitie uvedené inak. Poškodené alebo nečitateľné bezpečnostné nálepky treba nahradiť novými. Nenechávajte vsadené náradie v prístroji! Pred spustením prístroja skontrolujte, či je všetko náradie odstránené. Uchovávajte nepoužívané prístroje na suchom uzamknutom mieste mimo dosahu detí. Stroj vypnite a vytiahnite sieťovú zástrčku zo zásuvky pri: opravách údržbe a čistení Odstránenie porúch preverovaní prípojných vedení, či nie sú zapletené alebo poškodené doprave a skladovaní vzdialení sa od prístroja (i pri krátkom prerušení práce) Nevykonávajte iné opravy na píle, ako tie ktoré sú popísané v kapitole Údržba a čistenie. V ďalších prípadoch je nutné sa obrátiť na odborný servis menovaný výrobcom alebo priamo na výrobcu. Opravy ostatných častí stroja má vykonávať výrobca príp. jeho servisné miesta. Používajte iba originálne súpravy a diely príslušenstva. Použitím iných náhradných dielov a iného príslušenstva môžu vzniknúť pre užívateľa úrazy. Za škody, ktoré z toho vyplynú, výrobca neručí. Elektrická bezpečnosť Prevedenie prípojných vedení podľa IEC 60245 (H 07 RN-F) s priemerom žíl minimálne 2,5 mm² pri dĺžke kábla max. do 10 m. Nikdy nepoužívajte kábel dlhší ako 10 m. Dlhšie káble môžu spôsobiť výpadok prúdu. Motor nedosiahne svojho maximálneho výkonu, funkcia stroja je redukovaná.- Zástrčky a spojovacie zásuvky na prípojných vedeniach musia byť z gumy, mäkkého PVC alebo iných termoplastových materiálov o rovnakej mechanickej pevnosti alebo musia byť takýmto materiálom potiahnuté. Zásuvné zariadenie prípojného vedenia musí byť chránené proti postrekovej vode. Pri kladení prípojného vedenia dbať na to, aby neprekážalo, nebolo stlačené, nebolo zalomené a spojenie so zásuvkou nebolo vlhké. Pri použití káblového bubna kábel úplne odviňte. Kábel nepoužívajte na účely, pre ktoré nie je určený. Ochraňujte kábel pred horúčavou, olejom a ostrými hranami. Nepoužívajte kábel na vytiahnutie zástrčky zo zásuvky. Kontrolujte pravidelne predlžovacie káble a vymeňte ich, ak sú poškodené. Nepoužívajte žiadne chybné prípojné vedenia. Vonku používajte len pre toto použitie povolené a zodpovedajúco označené predlžovacie káble. Nepoužívať žiadne provizórne elektrické pripojenia. Ochranné zariadenia nikdy nepremosťovať alebo vyraďovať z prevádzky. Elektrické pripojenie príp. opravy elektrických častí stroja treba uskutočniť prostredníctvom odborníkov na elektriku s koncesiou alebo našimi servisnými miestami. Musia sa dodržovať mieste predpisy, obzvlášť predpisy týkajúce sa ochranných opatrení.

Popis prístroja / Náhradné diely Vezmite si do ruky priložený montážny návod a návod na použitie stroja. Pozícia Objednávacie č. Označenie

Vopred zmontované zariadenie 2 360348 Držadlo na prenášanie 3 359782 Oporná vzpera 4 359783 Oporné vzpery (pár) 5 359784 359796 Ochranný plech 6 359785 359797 Miesto na odkladanie štiepaného materiálu vzadu 7 359786 359789 Miesto na odkladanie štiepaného materiálu vpredu 8 359787 Predná ochrana proti prístupu 9 359789 359799 Zadná stena vľavo 10 359788 Zadná stena vpravo 11 359790 Postranná ochrana proti prístupu 12 359792 359800 Horná ochrana proti prístupu vľavo 13 359791 Horná ochrana proti prístupu vpravo 14 359793 Spájací plech

Piestna tyč 29 360350 Ol. tesnenie 30 359776 Bezpečnostná nálepka142 Montáž Štiepačku palivového dreva pripojte k sieti až po úplnom zložení! Odkladacie plochy na štiepaný materiál a ochranu proti prístupu namontujte tak, ako je znázornené na obrázkoch 2 – 12 návodu na montáž a návodu na obsluhu. Skrutkové spoje ešte neuťahujte pevne, plechové diely musia zostať ešte pohyblivé!! Po montáži sa uistite, že všetky skrutky sú pevne utiahnuté.

Umiestnenie stroja Aby ste mohli pracovať pohodlne, postavte stroj na pracovnú plochu vysokú cca 72 – 85 cm. Prístroj musí byť v rámci bezpečnej manipulácie upevnený na pracovnej ploche. Súčiastky na pripevnenie niesú v dodávke. Použite na to: Šesťhranná skrutka M 8 x …. (Dĺžka podľa hrúbky pracovnej plochy) Podložka Ø 8 mm Šesťhranná matica M 8, samozaisťovacia Dbajte na to, aby pracovisko spĺňalo nasledujúce podmienky: protišmykové rovné bez nebezpečenstva potknutia dostatočné osvetlenie Stroj neuvádzajte do činnosti v blízkosti zemného plynu, benzínových výparov, alebo ďalších tekutých látok, ktoré sú horľavé. Uvedenie do prevádzky Uistite sa, že stroj je kompletne zmontovaný podľa predpisov. Pred každým použitím skontrolujte: prípojné vedenia na vadné miesta (trhliny, rezy a pod.) nepoužite žiadne vadné vedenie prístroj na eventuálne poškodenie (viď Bezpečnosť práce) či sú všetky skrutky pevne dotiahnuté Hydrauliku na presiaknutie oleja stav oleja Pripojenie k sieti Porovnajte napätie uvedené na typovom štítku prístroja s napätím siete a zapojte prístroj na predpisom zodpovedajúcu zástrčku. Použite predlžovací kábel s dostatočným prierezom Pripojenie prístroja preveďte cez prúdový chránič 30 mA. Istenie: 10 A pomalé Zapínanie Zatlačte gombík (21). Motor beží, pokiaľ držíte zatlačený gombík. Vypínanie Gombík opäť pustite. Pred každým použitím zariadenia najskôr skontrolujte funkciu vypínacieho systému (zapnutím a vypnutím). Nepoužívajte žiadne prístroje, u ktorých sa nedá spínač zapínať a vypínať. Poškodené spínače sa musia dať opraviť alebo vymeniť do servisu. Hydraulika Pred každým použitím skontrolujte hydraulické vedenia a hadice. Stroj nikdy nespúšťajte ak hrozí nebezpečenstvo prostredníctvom hydraulickej kvapaliny. Uistite sa, že stroj a pracovné miesto sú čisté bez olejových škvŕn. Nebezpečenstvo pošmyknutia a nebezpečenstvo ohňa. Pravidelne kontrolujte množstvo hydraulického oleja v nádrži (viď kapitola o údržbe a starostlivosti). Obsah nádrže: 2,4 l ASP 4 N-2 3,5 l ASP 5 N-2

Práca so štiepačom palivového dreva Čo môžem štiepať? Veľkosť štiepaného dreva (reziva).

Dĺžka: min. 130 – max. 370 mm min. 200 – max. 520 mm Priemer: min. 50 – max. 250 mm Priemer reziva je odporučený pretože: tenké drevo je obtiažne štiepať ak má viac výrastkov alebo ak sú drevné vlákna príliš silné. Neštiepajte zelené rezivá (čerstvé). Suché uskladnené drevo rozštiepite jednoduchšie a nebudete mať problémy s častým „zakusnutím” dreva ako u vlhkého reziva. Tvrdé drevo má sklon k výbušnému praskaniu: Zvýšte pri jeho štiepaní pozornosť! Dbajte na to, aby zablokované drevo mohlo prasknúť. V žiadnom prípade nepoužívajte drevo, ktoré nebolo odľahčené. Doležité pokyny pre štiepanie: Príprava: Spracujte drevo na štiepanie do potrebných rozmerov a dbajte na to, aby ste drevo narezali rovno. Rezivo vkladajte do štiepača tak, aby pre Vás nevzniklo žiadne nebezpečenstvo.143 Odvzdušnenie: Pred uvedením štiepačky na palivové drevo odvzdušnite hydraulické zariadenie. Uvolniť odvzdušňovaciu skrutku (19) cca o 3-4 otáčky. Po ukončení práce opäť skrutku utiahnuť. Ak nebude hydraulické zariadenie odvzdušnené, uzavretý vzduch poškodí tesnenie a spôsobí trvalé poškodenie štiepačky na palivové drevo. Obsluha Práca obojručná

1. Zapnite stroj ovládacím tlačidlom. Počkajte niekoľko

sekúnd kým dosiahne motor svojich otáčok a kým sa hydraulika natlakuje.

Tlačte obslužnú rukoväť (26) súčasne nadol. Posúvač reziva tlačí rezivo proti štiepaciemu klínu. Rezivo bude rozštiepnuté.

3. Uvoľnite ovládaciu rukoväť a ovládacie tlačidlo a posúvač

reziva sa vráti späť do povodnej polohy. Štiepanie dreva: Rezivo vložte do stroja vždy pozdlžne na vodiacu lištu. Rezivo musí byť posúvačom „objaté”. Rezivo nikdy nevkladajte do stroja naprieč. Vždy dbajte na to, aby rezivo bolo vložené do stroja pozdlžne na vodiacu lištu a rovno aby štep prebiehal po vláknach dreva. Nikdy neskúšajte štiepiť 2 ks dreva v jednom pracovnom kroku. Nikdy rezivo v priebehu pracovného kroku nevymieňajte (neupravujte jeho polohu, alebo ho nenahrádzajte iným). Nikdy rezivo, ktoré sa očividne nedá rozštiepiť, neskúšajte prinútiť ku štiepeniu tým, že budete počas viacerých sekúnd „tlačiť“ na ovládacie rokoväte. To môže viesť k poškodeniu motora. V takom prípade sa pokúste upraviť polohu reziva na vodiacel lište pootočením dreva a opakujte celý postup odznova. V prípade, že rezivo je skutočne nepoddajné, odložte ho. Ako uvoľniť zaklieštené rezivo v stroji.

1. Uvoľnite ovládaciu rukoväť a ovládacie tlačidlo, aby sa

mohol posúvač dreva vrátiť naspäť.

2. Pod zaklieštené rezivo vložte trojstranný drevený

klin. S posúvačom dreva vyjdite opäť tak,aby tlačil rezivo znovu na klin.

3. Ak sa rezivo neuvolní, opakujte rovnaký postup s väčším

dreveným klinom. Pri uvoľňovaní zakliešteného reziva nepoužívajte násilie (tlčenie) a svoje ruky držte v bezpečnej vzdialenosti. Nežiadajte inú osobu o pomoc. Ak použijete násilie (kladivo a pod.) môže dôjsť k prasknutiu motorového bloku.

Ukončenie práce: Dbajte na to, aby aby sa posúvač dreva vrátil späť do svojej povodnej polohy. Odpojte zo siete vytiahnutím koncovky zo zásuvky.

Utiahnite opäť odvzdušňovaciu skrutku (19). Vykonajte kroky popísané v kapitole Údržba a starostlivosť.

Údržba a starostlivosť Pred údržbárskymi prácami a pred čistením vytiahnuť zástrčku zo zásuvky. Rozsiahlejšie údržbové a čistiace práce, ako sú popísané v tejto kapitole, smú byť vykonávané len zákazníckym servisom. Po údržbe a čistení odstránené bezpečnostné zariadenia musia byť bezpodmienečne znovu odborne namontované späť a skontrolované. Používať len originálne diely. Iné diely môžu viesť k nepredvídaným škodám a poraneniam. Pri týchto prácach vždy noste ochranné rukavice. Dbajte na dodržiavanie následných krokov, aby funkcie stroja boli zachované. Po skončení práce stroj riadne vyčistite. Odstráňte všetky zvyšky živice. Piestnu tyč naolejujte sprejovým olejom. Preverte množstvo oleja príp. olej vymeňte.

Ostrenie štiepacieho klina Po dlhotrvajúcej práci alebo pri znížení výkonu je potrebné klin naostriť. Vykonajte to jemným pilníkom. Ako skontrolovať stav oleja?

1. Posúvač reziva musí vyť v povodnej polohe.

2. Otočte stroj tak, aby otvor pre olej smerom hore.

Pri tomto kroku je potrebná druhá osoba.

Spravny stav oleja musí ležať medzi MIN a MAX. Pri nízkom stave oleja (MIN alebo nižšom),doplňte rovnako hodnotný olej.

7. Skontrolujte tesnenie. Nesmie byť poškodené. Pri

8. Zaskrútkujte mierku opäť naspäť.

Pozor! Skrutku zaťahujte s citom. Príliš pevné zatiahnutie môže poškodiť tesnenie. ol. tesnenie (23)144 Kedy je nutné olej vymeniť? Prví olej je potrebné vymeniť po 50 pracovných hodinách, potom každých 250 pracovných hodín Výmena oleja:

1. Posúvač reziva musí vyť v povodnej polohe.

Nakloňte stroj tak, aby olej vytiekol do nádoby.

5. Postavte stroj tak, aby bol otvor mierky smerom hore.

Pri tomto kroku je potrebná druhá osoba.

8. Skontrolujte tesnenie. Nesmie byť poškodené. Pri

9. Zaskrútkujte mierku opäť naspäť.

Pozor! Skrutku zaťahujte s citom. Príliš pevné zatiahnutie môže poškodiť tesnenie. Starého oleja sa zbavte podľa zákona (zberné miesto). Je zakázané vylievať starý olej do pôdy alebo zmiešať ho s odpadom.

Pred každým transportom: Prístroj vypnúť Pevne utiahnuť odvzdušňovaciu skrutku Vytiahnuť sieťovú zástrčku. Odstrániť štiepaný materiál Na transport uchopte prepravný držiak a štiepačku dreva nadvihnite. V tejto polohe je možné štiepačku bez námahy premiestniť.

Pri preprave pomocou žeriava používajte na toto určené zdvíhacie body. Keď prístroj prepravujete pomocou žeriavu, zaistite ho proti preklopeniu sa alebo zosunutiu. V motorovom vozidle prevážajte prístroj len v kufri alebo na osobitnej prepravnej ploche. Štiepačku dreva pritom zaistite v na toto určených bodoch pásmi na uchytenie nákladu.

Pred každým uskladnením Prístroj vypnúť Pevne utiahnuť odvzdušňovaciu skrutku Vytiahnuť sieťovú zástrčku. Nepoužité nástroje uskladnite na suchom, uzatvorenom mieste, ktoré je chránené pred mrazom, mimo dosahu detí a nepovolaných osôb. Pred dlhším skladovaním dodržujte následovné pokyny, aby vaše nožnice mali dlhú životnosť a pri ďalšom použití jednoduché ovládanie: urobte dôkladné vyčistenie stroja. skontrolovať prístroj, či nie je poškodený alebo či nie sú diely opotrebované.

Záruka Prosíme, prečítajte a rešpektujte priložené záručné prehlásenie a jeho podmienky.145 Možné poruchy problém možná príčina Odstránenie Rezivo nie je rozštiepnuté (slabý výkon) zlá poloha reziva rezivo prekračuje rozmery štiep. klin neštiepi priesak oleja

chybné prívodné vedenie (dlhšie ako 10 m alebo príliš malý jadrový priemer) opäť vložiť do stroja použiť dopor. rozmer klín naostriť vložte pod stôl papier. Ak zistíte priesak obráťte sa na odbornú firmu. vložte pod stroj papier. kontrola stavu oleja. Ak po doplnení nedôjde k zlepšeniu obráťe sa na odbornú firmu. použiť predpísaný kábel Posúvač reziva vychádza nerovnomerne s vibráciami vzduch v systéme uvoľniť odvzdušnenie kontrola oleja ak nejde závada odstrániť, obráťte sa na odbornú firmu. Posúvač reziva nebeží závada v hydr. systéme odb. Firma motor sa nerozbehne chýba sieťové napätie závada príp. káblu poškodený motor skontrolovať poistky výmena káblu odb. Firma Priesak oleja na odmerke zlé tesnenie výmena tesnenia V prípade ďalších porúch alebo otázok sa, prosím, obráťte na svojho miestneho predajcu.

(Voľnobeh) 78,8 dB (A) Hladina akustického tlaku L

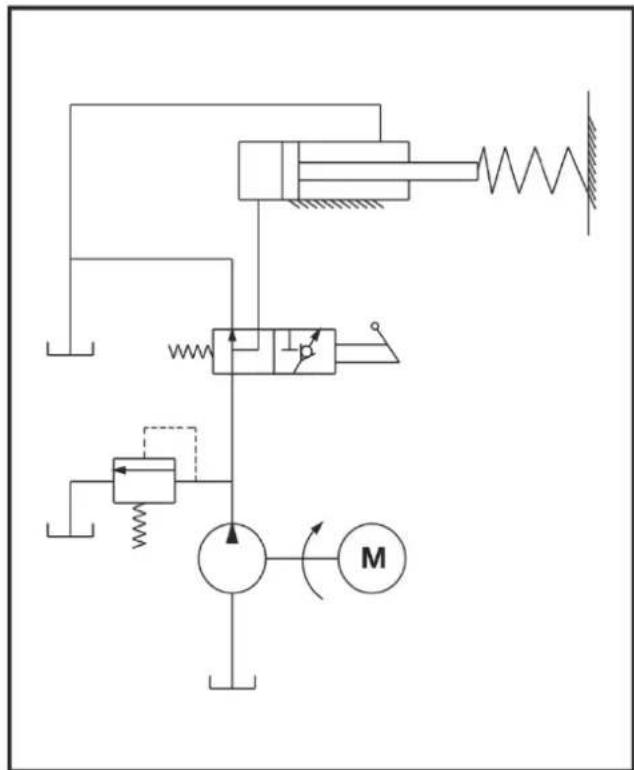

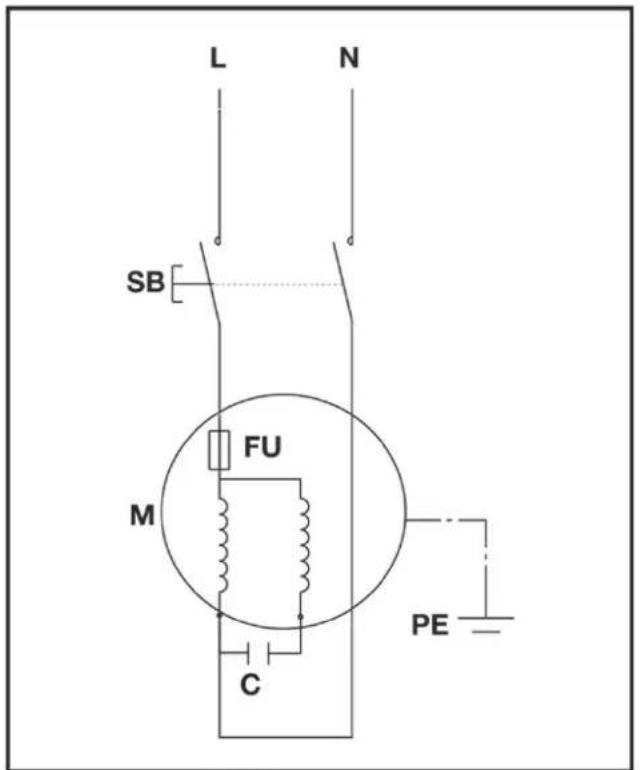

(Zaťaženie) 89,8 dB (A) Rozmery Dĺžka 995 x Šírka 425 x Výška 610 mm Dĺžka 1160 x Šírka 425 x Výška 610 mm Hmotnosť 49 kg 55 kg146 Schéma zapojenia Schéma hydrauliky
