BRUGSANVISNING ASP 5 N ATIKA

Vejledningen skal opbevares til senere brug.

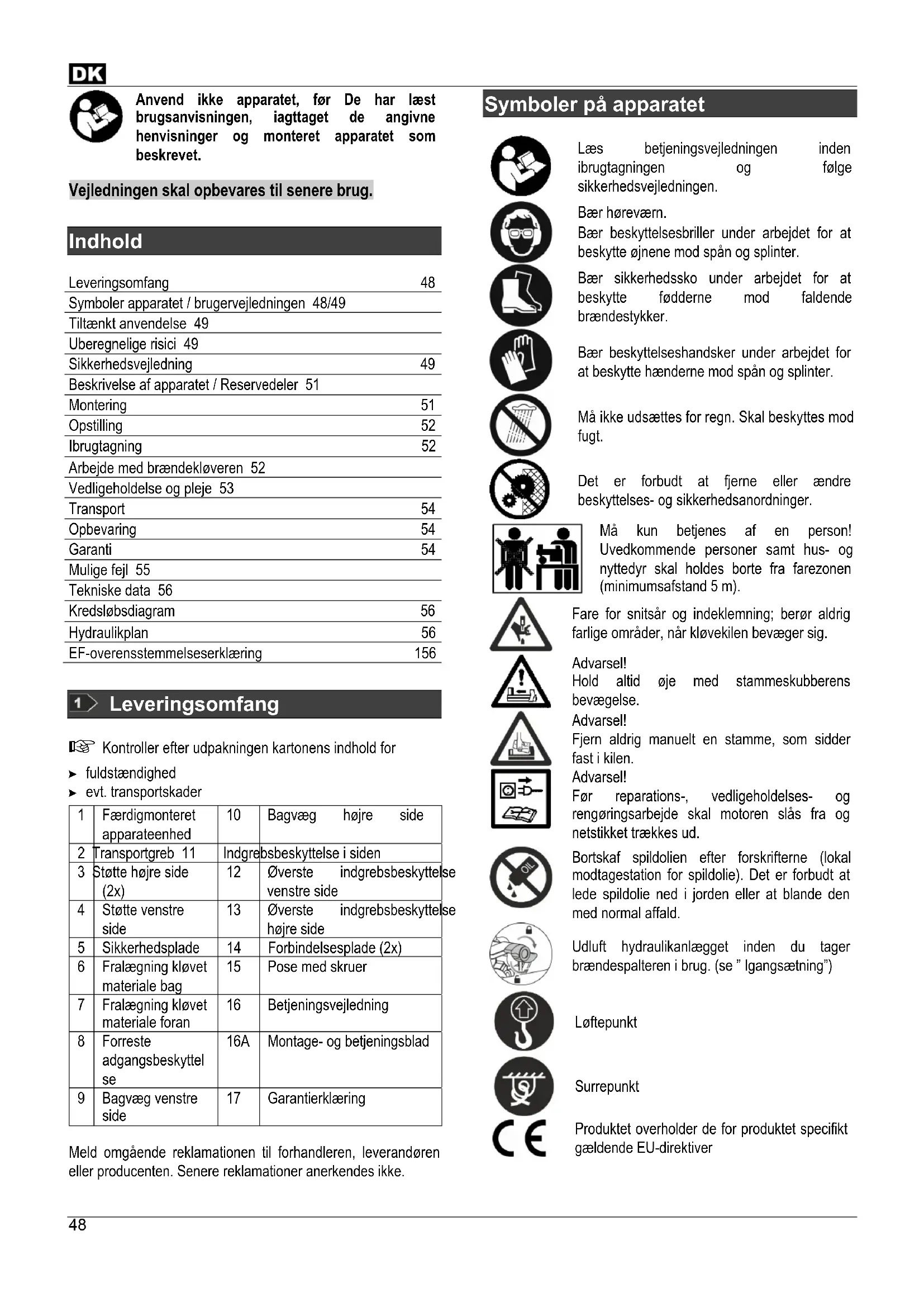

Indhold

Leveringsomfang	48
Symboler apparatuset / brugervejledningen 48/49
Tiltænkt anvendelse 49
Uberegnelige risici 49
Sikkerhedsvejledning	49
Beskrivelse af apparatuset / Reservedeler 51
Montering	51
Opstilling	52
Ibrugtagning	52
Arbejde med brændekloveren 52
Vedligeholdelse og pleje 53
Transport	54
Opbevaring	54
Garanti	54
Mulige fejl 55
Tekniske data 56

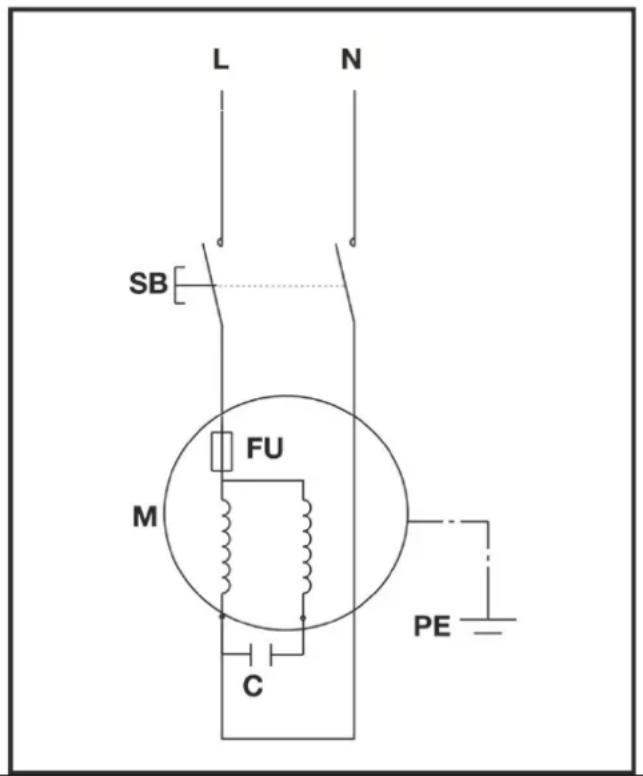

Kredsløbsdiagram	56

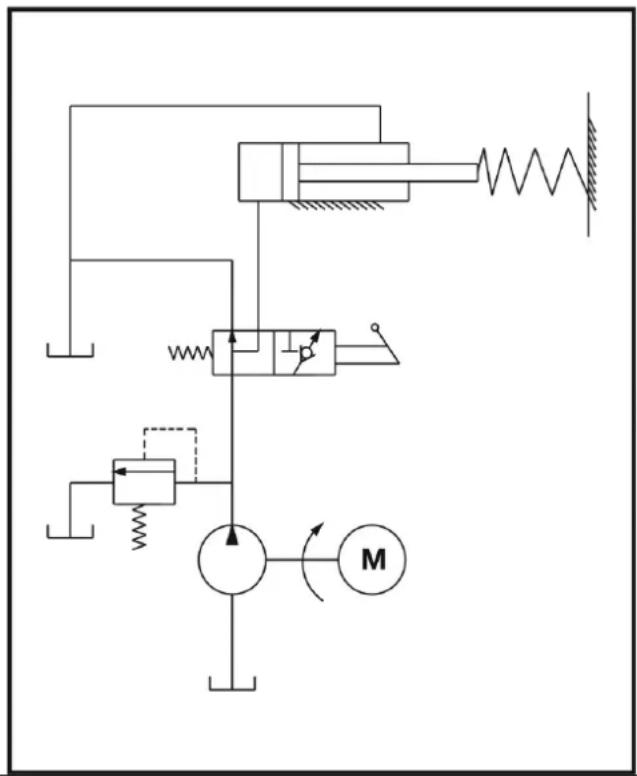

Hydraulikplan	56
EF-overensstemmelseserklæring	156

1 Leveringsomfang

Kontroller after udpakningen kartonens indhold for

fulldstaendighed

evt.transportskader

1	Færdigmonteret apparateenhed	10	Bagvæg højre side
2	Transportgreb 11	Indgrebsbeskytteme i sidén
3	Støtte højre side (2x)	12	Øverste indgrebsbeskytteme venstre side
4	Støtte venstre side	13	Øverste indgrebsbeskytteme højre side
5	Sikkerhedsplade	14	Forbindelsesplade (2x)
6	Fralægning kløvet materiale bag	15	Pose med skruer
7	Fralægning kløvet materiale foran	16	Betjeningsvejledning
8	Forreste adgangsbeskyttel se	16A	Montage- og betjeningsblad
9	Bagvæg venstre side	17	Garantierklæring

Meld omgående reklamationen til forhandleren, leverandoren aller producenten. Senere reklamationer anerkendes ikke.

Symboler på apparatet

Laes betjeningsvejledningen inden ibrugtagninger og falgesikkerhedsvejledningen.

Bær horeværn.
Bær beskyttelsesbriller under arbejdet for at beskytte ojnene mod span og splinter.

Bær sikkerhedssko under arbejdet for at beskytte fddderne mod faldende brændestykker.

Bær beskyttelseshandsker under arbejdet for at beskytte hænderne mod span og splinter.

Ma参加会议 for regn. Skal beskyttes mod fugnt.

Det er forbudt at fjerne eller aendre beskyttesses- og sikkerhedsanordninger.

Mä kun betjenes af en person! Uvedkommenende personer samt hus- og nyttedyr skal holdes borte fra farezonen (minimumsafstand 5 m).

Hold altid oje med stammeskubberens bevægelse.

Advarsel!

Fjern aldrig manuelt en stamme, som sidder fastikilen.

Advarsel!

För reparations-, vedlidgeholdelses- og rengöringsarbejde skal motoren slas fra og netstikket trækkes ud.

Bortskaf spildolien after forskrifterne (lokal modtagestation for spildolie). Det er forbudt at lede spildolie ned i jorden eller at blande den med normal affald.

Udluft hydraulikanlaegget inden du tager brændespalteren i brug. (se " lgangsæting")

Loftepunkt

Surrepunkt

Produktet overholder de for produitpecifikt gaelende EU-direktiver

Elektriske apparater pågressive bortskaffes med dagrenovationen.

I henhold til EU-directivet 2012/19/EU om brugt elektronisk materiel skal brugte elektroniske apparater, der/DDke kan bruges, indsamles separat til miljørrigtig genbrug.

Symboler betjeningsvejledning

Truende fare aller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.

Vigtige informationer til korrekt handtering. Tilsidesættelse af disse henvisninger kan medføre fejl ved apparatet.

Informationer ril brugeren. Disse henvisninger hjælper Dem med at anvende alle Funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nogagtigt, hvad De skal gore.

Læs det vedlagte montage- og betjeningsblad, nár der refereres til billednummeret i teksten.

Tiltaenknt anvendelse

• Brændekloveren mä kun anvendes til klovnig af træ.
• Brændekøveren er kun beregnet og egnet til privatbrug til hus og hobby.
  Kun lige afskaret trae egner sig til braendekloveren.
  Metaldele (səm, trad osv.) skal under alle omstændigheder fjernes fra treaet, som skal kloves.
• Til den korrekte anvendelse hør er også opfyldelse af de af producenten foreskrevne drifts-, vedligeholdses- og reparationsbetingelser somt afterkommense af sikkerhedsanvisningerne i vejledningen.
• De for driften gaeldende relevante arbejdssikkerhedsforskrifter, somt die øvrige almengyldige arbejsmedicinske og sikkerhedstekniske regler skal overholds.
• Enhver brug derudover gælder som ikke at ∀e svarende til formålet. For heraf resulterende skader hæfter producenten ikke. Risikoen pahviler brugeren alene.
• Egenmaegtige forandringer på apparatet udelukker producentens ansvar for deraf resultederende skader.
• Apparatet mä kun klargøres, anvendes og vedligeholds af personer, der er erfaren i brug af udstyret og som kender farene. Reparationsarbejde mä kun udføres af os uller af kundeservicecentre, som vi har udpeget.

Uberegnelige risici

Også ved korrekt anvendelse kan der endnu besta uberegnelige risici - på trods af overholdelse af alle gældende sikkerhedsbestemmelse - på grund af konstruktionen til anvendelse formålet.

Uberegnelige risici kan minimeres, när bäde "Sikkerhedsvejledning" og "Tiltænkt anvendelse" samt betjeningsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

• Fare for personskader pga. afsprænge traestykker.
• Fare for skader på fodderne pga. nedfaldende kløvet materiale
• Fare for skader på fingrene ved lösning af indeklemte traestykker.
• En ignorantering aller tilssidesaettelse af sikkerhedsforanstaltninger kan medfore en kvaestelse af operatoren aller materielle skader.
• Uopmaerksohmhed, tilidesaettelse af sikkerheds-forskrifterne og ukorrekt brug kan forarsage skader pa hender og fingre pa grund af spaltekniven, der bevages.
• Fare på grund af strøm ved brug af ukorrekte eltilsutningskabler.
• Berøring af spændingsførende dele ved Åbnede elektriske komponenter.
  Brand og glidefare pga. udlobende hydraulikvæsker.
• Horeskader ved laengere varende arbejde uden horevarn.

Desuden kan der vare ikke abenlyse uberegnelige risici pà trods af alle trufne forholdsregler.

Sikkerhedsvejledning

Læs og iagtag for ibrugtagning af dette produit følgende henvisninger og din brancheforenings forskritter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelser i det pagelnde land for at beskytte dig selv og andre mod eventuelle skader.

Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med maskinen.
Opbevar donne sikkerhedsvejledning omhyggeligt.

• En person, der arbejder med brændekloveren, skal have gennemfort en tilsvarende undervisning og vare fortrolig med brug af brændekloveren og sikkerhedsudstyret
  Gor dig for brug ved hjaelp af betjeningsvejledningen fortroligt med apparatet.
• Anvend apparatet ikke til formål, som det ikke er beregnet til (se "Formålsbestemt anvendelse" og "Arbejde med brændekloveren").
  Vær opmærksom. Vær opmærksom på hvad du har med at gore. Vær omhyggelig under arbejdet. Anvend ikke apparatet, nár du er træt eller under indflydelse af rusmidler, alkohol eller medikamenteer. Et øjebliks uagstomhed ved anvendelse af apparatet kan medføre alvorlige kvæstelser.
• Børn ogUNE under 18 ar somt personer, der elle er fortrolig medvejledningen ma icke betjene apparatet.

DK

• Brug aldrig apparatet, när der er uvedkommende personer, især børn, i naerheden.
• Tillad aldrig at andre personer, især børn, berør værktøjet eller motoren.

Personligt sikkerhedsudstyr

Arbejd aldrig Eden egnet sikkerhedsudstyr:

• baer ikke l OST siddende toj aller smykker, der kan gribes af de korende dele af saver.
• harnet ved langt hare
  -beskyttelsesbriller og horeværn
• faste sko med ståkappe (sikkerhedssko)
• Lange bukser.
  arbejdshandsker
• forstehjaelpsmaterialie
  -evt.mobiltelefon

Sikkerhedsvejledning

Gennemfor falgende kontroller foribrugtagningen og regelmessigt under arbejdet. Folog de pagaldende aftnit i betjeningsvejledningen:

• Er apparatet komplet monteret og er alle forkrifter overholdt?
• Er apparatet i en god og sikker tilstand?
• Er grebene rene og tørre?

• Kontroller inden arbejdet at:

• der/DD erder opholder andre voksne, born ell er dyr i arbejdso MRdet

• at du kan vige uhindret tilbage

• at du starstabil.

• Er arbejdsstedet frit for snublefarer? Hold arbejdsområdet i orden! Uorden kan resultere i ulykker - Snublefare!
  Vær opmaerkso pa pavirkninger udefra:

• Arbejd ikke under utilstrækkelige belysningsforhold (f. eks. tage, regn, snevejr erller i skumringen).

• Der má aldrig arbejdes i dàrligt vejr (f. eks. regn, fare for lyn, snevejr).

• Anvend ikke apparatet i naerheden af brændbare væskereller gasser - brandfare!

• Brugeren er ansvarlig for ulykker eller farer, der opstär over for tredje personer eller deres ejendele.
  Sorg for en stabil kripsstilling og hold hele tiden balancen.

• Apparatet aller dele af apparatet ma ikkeændres.

Sikkerhedsvejledning - Betjening

• Indtag en arbejdssposition, der befinder sig i nærheden af betjeningshandtaget. Stå aldrig i kløvekilens område.
• Stå aldrig på maskinen.
• Sluk for apparatet under pauser i arbejdet, sādan at ingen kankommenifare.Apparatet skal sikres mod uautoriseret brug.

Sikkerhedsanvisninger for brandekloveren

Brendekloveren ma kun betjenes af en person.
- Kløv aldrig stammer, som indeholder sør, metaltråde eller andre genstande.

• Træ og træspaner, der allerede er blevet klovet, udgør et farligt arbejdsomrade. Der er fare for at snuble, glide aller falde. Arbejdsområdet skal altid være ryddet op.
• Læg aldrig hænderne på maskinens bevægelige dele, nar den er i gang. Overhold en sikkerhedsafstand til træstamme, skubber og kløvekile for at beskytte hænderne mod kvæstelser.
• Der má kun kloves træ, der overholder de mal, der skal forarbejdes.

Sikkerhedsvejledning - under arbejdet

• Arbejd aldrig alene. Hold altid visuel og akustisk kontakt til andre personer, söder i nodstilfælde altid kan ydes hjælp.
• Stands motoren straks ved fare aller i nødstilfæle
• Afterlad aldrig apparatet Eden opsyn.
• Stands straks arbejdet nár der opstár fysiske problemer (f. eks. hovedpine, svimmelhed, kvalme etc.) -Oget fare for ulykker!
• Maskinen må ikke overbelstes! De arbejder bedre ogmere sikkert i det angivne effektområde.
• Hold pauser under arbejdet, sä motoren kan afkøle.

Adfardinodstilfelde

• Indled førstehjælp i hen hold til kvæstelsen og søg lægehjælp sa snart som muligt.
• Den kvaestede skal beskyttes mod yderligere skader og lejres.

Generel sikkerhedsvejledning

• Brug apparatet, tilbehør, brugsværktøj etc. i henhold til vejledningerme. Tag hensyn til arbejdsbetingelsene og den opgave, der skal udføres. Brugen af apparatet til andre end de dertil beregnede formal kan medføre farlige situationer.
• Spul/DDke apparatuset med vand (farekilde elektrisk strm).
• Apparatet mä ikke stä ude i regn og der mä ikke arbejdes i regnvejr.
• Vedligehold maskinen omhyggeligt:

Overhold vedligeholdsforskirfterne.
- Hold handtagene tøre og frie for harpiks, olie og fedt.

• Kontroller maskinen for eventuelle beskadigelser:

• Inden yderligere brug af maskinen skal beskyttelseudstyret undersoges noje med henblick pa korrekt og formalstjenlig fonction. Apparatet ma kun anwendes med komplette og korrekt anbragt sikkerhedsudstyr, og der ma ikke ændres noget pa apparatet, som kan pärke sikkerheden.

• Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtlige dele skal��e rigtigt monterede og alle betingelser��e opfyldt for at sikre upåklagelig drift.
  -Beskadigede beskyttelsesanordninger og dele skal repareres ordentigt af et autoriseret verksted eller udskiftes, safremt intet andet er angivet i brugervejledningen.

• Beskadigede aller ulaeselige sikkerhedsmærkater skal udskiftes.

• Afterlad tidak��erktoget i maskinen! Kontroller altid at alt��rktoger fjernet, inden maskinen taendes.
  Opbevar违法犯罪

• Opbevar违法犯罪
• op bevar违法犯罪
• op bevar违法犯罪

• Sluk for skæremaskinen og tag netstikket ud af stikkontakten ved:

• Reparationsarbeitje
  Vedligeholdses- og rengøringsarbejde
  -Afhjaelpning af fejl
  Det kontrolleres om tilslutningsledninger er filtret zusammen aller beskadiget

• Opbevaring og transport
  När apparatet afterlades (også ved kortvarige afbrydelser)

Udfør ingen andre reparationer end beskrevet i kapitel "Vedligeholdelse", men kontakt i stedet for producenten direkte aller den pagældende kundeservice.

Reparationer pa apparatets andre dele skal udfores af producenten hhy. en af hans serviceafdelinger.

Anvend kun originalreserve- og tilbehørsdele. Ved anvendelse af andre resededele og andet tilbehør kan brugerenkommen i fare. For heraf resulterende skader hæfter producenten ikke.

Elektrisk sikkerhed

• Udforelse af tilslutningskablet i henhold til IEC 60245 (H 07 RN-F) med et aretværsnit på mindst 2,5mm^2 ved en kabellaengde til max. 10m
• Anvend aldrig tilslutningsledninger over 10 m. Længere tilslutningsledninger forårsager spændingsfald. Motoren opnær ikke mere sin maksimale effekt, maskinfunktionen reduceres.
• Stik og samledaser på tilslutningsledninger skal vare af gummi, blodt PVC erler andet termoplastisk materiale af den samme mekaniske styrke erler vare overtrukket med dette materiale.
• Stikforbindelsen pà tilslutningsledningen skal vare stænkbeskyttet.
• Ved montering af en tilstunningsledning sorg for at denen化进程 nicht anders, aber nicht anders.
• Rul kablet fuldstaendigt ud, nár der anvendes en kabeltromle.
• Anvend ikke kablet til andre formål end det tiltænkte. Beskyt kablet mod varme, olie og skarpe kanter. Anvend ikke kablet til at trække stikket ud af stikkontakten.
• Kontroller forlaengerledningen regelmæssigt og udskift den i tilfælde af beskadigelser.
• Anvend ingen defekte tilslutningskabler.
• Udendørs ma der kun anvendes de hertil godkende og tilsvarende markerede forlangerledninger.
• Anvend ingen provisoriske eltilslutninger.
• Beskyttesanordninger må aldrig kortsluttes eller sættes ud af drift.

Den elektriske tilslutting hcv reparationer pa apparatets elektriske dele maku kun udfores af en autoriseret elektriker aller en af vore serviceafdelinger. Lokale forskritter isar med henblick pa beskyttesesforanstaltninger skalagttages.

Beskrivelse af apparatet / Reservedele

Laes det vedlagte montage- og betjeningsblad.

Pos.	Bestillings-nr. Betegnelse
	ASP 4 N-2 ASP 5 N-2
1	×		Formonteret maskine
2	360348		Transportgreb
3	359782		Støtte
4	359783		Støtter (par)
5	359784	359796	Sikkerhedsplade
6	359785	359797	Fralægning spaltet bag
7	359786	359789	Fralægning spaltet foran
8	359787		Forreste adgangsbes
9	359789 359799	Bagvæg til venstre
10	359788	Bagvæg højre side
11	359790	Indgrebsbeskyttelse i sidén
12	359792	359800	Øverste indgrebsbeskyttelse venstre side
13	359791		Øverste indgrebsbeskyttelse højre side
14	359793		Forbindelsesplade
15	×		Pose med skruer
16	×		Betjeningsvejledning
16A	×		Montage- og betjeningsblad
17	×		Garantierklæring
18	×		Spaltekniv
19	×		Udluftningsstkrue
20	360379	360349	Oliemålepind
21	×		Betjeningsknapper
22	×		Fod
23	×		Kabel
24	×		Motor
25	360354		Hjul
26	×		Betjeningshändtag
27	×		Stammeskubber
28	×		Stempelstang
29	360350		Olietæting
30	359776		Sikkerhedsmærkat

Montering

Brændekloveren ma Forst forbinds med stromnettet after at den er samlet welt!

Monter fralegninger for det kløvede materiale og indgrebsbeskyttelse som på billederene 2-12 i monterings-ig betjeningsbladet.

Spænd skrueforbindelsene ikke for meget i Forste omgang, pladedelene skal stadig kan bevæges!

Kontroller after montagen, at alle skruer er spændt godt.

Opstilling

For en bekvem arbejdstilling, stil brændekloveren på en 72 - 85 cm hij arbejdslade.

Apparatet skal vare fastgjort stabilt pa arbejdsfladen for at kinne betjenes pa en sikker mde.

De smädele, der kræves til monteringen er/DDe del af leveringen. Anvend:

seksskantskrue M 8 x ....(Laengde alt after arbejdsbordets tykkelse)
skive 8mm
sekskantmøtrik M 8, selvåsende

Kontroller, at arbejdsområdet opfylder følgende betingelser:

• skridsikker
  plan
• frit for snublefarer
• tilstrækkelige lysforhold

Anvend ikke maskinen iærheden af biogas, benzinrender erller andre let brandbare materialer.

Ibrugtagning

• Kontroller, at apparatet er monteret komplet og after reglementerne.

• Kontroller hver gang inden brug:

• tilslutningsledningerne for defekte steder (revner, snit e.l.)

anvend ingen defekte ledninger

eventuelle beskadigelser (se "Sikkert arbejde")
- om alle skruer er strammede.
- hydraulikken for laekager
- oliestanden

Nettilslutting

• Sammenlign på apparatets mærkeplade den angivnespænding med netspændingen og tilslut apparatet til entilsvarende og korrekte stikkontakt.
  Anvend forlaengerledninger med tilstraekkeligt tvarsnit.
• Tilslut maskinen via et Fi-relae (fejIstrmsrelae) pa 30 mA.

Sikring: 10 A traeg

Tilkobling

Tryk den knap (21). Motoren kører sa længe den knap holds nede.

Frakobling

Slip den knapigen.

Brug apparatet ikke, hvis dens betjeningsknapper ikke fungerer korrekt. Beskadigede betjeningsknapper skal omgående repareres eller udskiftes.

Hydraulik

Kontroller hydraulikledninger og -slanger hver gang inden brug

• Anvend aldrig maskinen, nár der bestár fare på grund af hydraulikvæske.
• Kontroller, at maskinen og arbejdssområdet er rent og frit for oliepøle.
  Glide- og brandfare!
• Kontroller regelmæssigt, om der er nok hydraulikolie i beholderen (se vedligeholdelse og pleje)

Indhold: 2,5 liter ASP 4 N-2

3,5 liter ASP 5 N-2

Arbejde med brændekloveren

Hvad kan jeg klve?

Mäl på de stammer, der skal kloves

ASP 4 N-2	ASP 5 N-2
Trælaengde:	min. 130 – maks. 370 mm	min. 200 – maks. 520 mm
Trædiameter:	min. 50 – maks. 250 mm

Traediamateren er en anbefalet referencevaeri, fordi:

• tyndt træ kan vare vanskeligt at klove, hvis det har knasthuller eller fibrene er for stærke.

Forarbejd ingen gronne træstammer. Det er meget nemmere at klove tøre, oplagrede træstammer. Disse haenger ikke sa tit fast i maskinen som gront (vådt) træ.

Hårdtræ kan nemt revne. Vær ekstra forstig!
Vær opmaarksom på at træ med knaster kan revne.
Der på aldrig anvendes træ, hvør knasterne ikke er fjernet.

Sarlige henvisninger til klovning

Forberedelser:

Forbered det træ, der skal kløves, til de dimensioner, der skal forarbejdes, og kontroller, at træet er skåret lige.

Anbring træet säledes ved brændekloveren, at du/DDkekommen i fare (fare for at snuble).

Udluftning

Udluft hydraulikanlaegget inden du tager brændespalteren i brug.

26 Løsn udluftningsskruen 3-4 omdrejninger.
- Stram Förstigen skruen, nár arbejdet er aflsuttet.

Hvis hydraulikanlagget ikke bliver udluftet, beskadiger den indeslutte duft pakningerne og forårsager en permanent beskadigelse af brændekloveren.

Betjening

Tohandsbetjening

1. àk pa betjeningsknapper (21) pa elmotoren. Vent et par sekunder, indtil motoren har naet sin sluthastighed og trykket i hydraulikpumper er oprettet.
2. Tryk samtidigt betjeningshandtaget (26) nedad.

→ Stammeskubberen (27) presser stammen mod klvekilen. Stammen klves.
3. Slip betjeningshandtaget og betjeningsknapper; stammeskubberen korer tilbage til sin udgangsposition.

Klovning af tra

Lal altid stammerne pa langs og fladt pa kloverens hovedramme. Stammen skal omsluttes af styrepladerne
18 Laeg aldrig stammen pa skra pa hovedrammen.
- Kontroller altid, at klvekilen (18) og stammeskubberen (27) kan holde stammeenderne lodret.
Klov aldrig to stammer i en arbejdsgang.
- Laeg ikke mere træ på og udskift ikke træ under arbejdsprocessen.

Fremtving aldrig kløvning af en stamme ved at oprotholde fremf.orgingen i flere sekunder. Dette kan medfore skader pa maskinen.

Anbring stammenigen på hovedrammen og gentag kløvningen allerlag stammen til side.

Hvordan Iøns en fastsiddende stamme?

1. Slip betjeningshandtaget og betjeningsknapper, säledes at stammeskyderen kan kore tilbage.
2. 20 Taeq en trekantet trakile under stammen, kør stammeskubberen frem for at den kan presse kilen ind under den fastsiddende stamme.
3. Gentag delle proces med storre kiler, hvis stammen/DDke Iosner sig.

Under Iøsningen ma der aldrig bankes pa den fastsiddende stamme og hænder ma Heller ikkekommen i narheden af den.

Sporg违法犯罪

22 Forsog参加会议 at Iøsne stammen gennem slag med et værktøj, da motorblokken i söfald kan ødelægges.

Arbejdsslut

Sorg for at stammeskyderen er kort tilbage til udgangsposition.
Trak derefter netstikket ud.
Skru udluftningsskruen (19) fast igen.
Folg vedligeholdese-s- og plejehenvisingerne.

Vedligeholdelse og pleje

Træk netstikket ud for vedligeholdses- og rengøringsarbejde.

Videregäende service og rengöring som den, der er beskrevet i dette kapitel, mA kun udføres af kundeservice.

Sikkerhedsanordninger, der er fjernet for vedligeholdelse og rengering, skal altid genmonteres korrekt og kontrolleres.

Der ma kun anvendes originale dele. Andre dele kan medfrole uforudsete skader og kvastelser.

Bær sikkerhedshandsker for at undgå skader paa derne.

lagttag fologende for at opretholde brændekloverens Funktionsdygtighed:

• Rengør maskinen grundigt after afslutning af arbejdet.
  Fjern harpiksrester.
  Smør stempelstangen (28) regelmæssigt med en miljøvenlig sprayolie.
• Kontroller oliestanden resp. udskift olien.

Skærpning af kløvekile

Skaerp klovekilen (18) med en fin fil after laengere driftstid ell er ved reduceret kloveydelse (fjernelse af grater).

Hvordan kontrolleres oliestanden?

1. Stammeskubberen (27) skal vare kort tilbage til udgangspositionen.
2. Kip brændekloveren säledes, at pafyldningsabningen er opad.

Til oprejsning og fastholdelse af brændekloveren er en ekstra person nødvendig.

1. 23 Skru oliemalepinden ud (20). Vær opmaerksom pa olietæntingen under udtagningen.
2. Rengør oliemålepinden og olietæntingen.
3. Før malepinden igen ind i abningen til stoppet.
4. Trak oliemalepinden udigen.

Oliestanden skal ligge mullem MIN og MAX.

Fyld olie af samme kvalitet pa ved lav oliestand (MIN ell er minde).

1. Kontroller olietaetningen. Udskift den i tilfelse af beskadigelser.

Olietaeling (23)

DK

1. Skru oliemålepinden fast igen.
   Advarsel! Stram ikke skruen for fast for at undgå beskadigelser på olietæntingen og i topstykketsGVind.

Hvornár skal olien udskiftes?

Første olieskift after 50 driftstimer, derefter alle 250 driftstimer.

Udskifting:

1. Stammeskubberen skal vare kort tilbage til udgangspositionen.
2. Stil en beholder, som kan rumme mindst 4 liter olie, under brændekloveren.
3. 23 Skru oliemalepinden ud. Vær opmaerksom pa olietætningen under udtagningen.
4. 24 Kip derefter maskinen for at helse olien ned i beholderen.
5. Kip derefter brændekloveren sáledes, at pafyldningsabningen er opad.

Til oprejsning og fastholdelse af brændekloveren er en ekstra person nødvendig.

1. Pafyld ny hydraulikolie (Maengde se "Tekniske data") ved hjaelp af en ren tragt.
2. Rengør oliemålepinden og olietaetningen.
3. Kontroller olietaetningen. Udskift den i tilfelse af beskadigelser.
4. Skru oliemålepinden fast igen.
   Advarsel! Stram ikke skruen for fast for at undgå beskadigelser på olietætningen og i topstykketsGVind.

Bortskaf spildolien after forskrifterne (lokal modtagestation for spildolie). Det er forbudt at lede spildolie ned i jorden aller at blande den med normal affald.

Hydraulikolie

Til hydraulikcylinderen anbefaler vi falgende hydraulikolier:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energel HLP 22 bestillings-nr. 400142 (1 liter)
Mobil DTE 11
ell er olie af samme kvalitet.

Anvend ingen andre oliesorter. Brug af andre oliesorter har indflydelse pa brændeklover Funktion.

Transport

13 Til Transporten tages fat i transporthandtaget og brændekloveren hæves. I/DDne stilling kan klveren nu nem transporteres.

15 Brug de dertil beregnede Ioftepunkter til transport med en kran.
■ Maskinen sikres mod at vaelte eller glide, hvis du transporterer den med en kran.
- Transporter apparatet i bilen kun i bagagerummet eller pa en separat transportflade. Brændekloveren skal sikres pa de dertil beregnede punkter med surrestrepper.

Opbevaring

Inden opbevaring

• Sluk for apparatet
• Tilspending af afluftningsskrue
• Trak netstikket

Apparater, der ici er i brug, skal opbevares pa et tort, aflast sted, der er beskyttet mod frost og utilgengeligt for born og uvedkommenende.

For at forlange maskinens levetid og sikre, at den er nem at betjene, skal du overholde ffolgende for lengere tids opbevaring:

Gennemfor en grundig rengoring.
- Kontroller apparatuset for beskadigede aller slidte komponenter.

Garanti

Se venvligst vedlagte garantierklaering.

Mulige fejl

Fejl	mulige	årsager	afhjælpning
Stammen kløves ikke(for lav kløveydelse)	→ Stammen er ikke placeret korrekt→ Stammen overskrider de tilladestørrelser eller træet er forHardt fordaskinen→ Kløvekile kløver ikke→ Olielækage→ Hydrauliktryk for lavt→ Forkert til Slutningsledning (længere end10 m uller for småt korettærsnit)	→ Anbring stammen på n→ Afkort stammen til de tilladte storrelser→ Skærp kløvekilen, og kontROLLER den forgrater og kærve→ Læg et stykke karton underbrændekloveren for at &,inde lækagen.Kontakt producenten til afhjælpning afproblemet.→ Kontroller oliestanden; afterfyld omnødvendigt olie.Hvis problemet ikke kan afhjælpes,kontakt producenten .→ Anvend den rigtige til Slutningsledning.
Stamneskubberen kører usikkert ellermed stærke vibrationener	→ Luft i kredsløbet	→ Udluftningsstkruen abnes.→ Kontroller oliestanden; afterfyld omnødvendigt olie.Hvis problemet ikke kan afhjælpes,kontakt producenten .
Stamneskubberen kører ikke ud	→ Hydraulikpumpe defekt	→ Kontakt producenten til afhjælpning afproblemet.
Motoren starter ikke	→ manglende netspænding→ til Slutningskabel defekt→ Elmotor er defekt	→ Kontroller sikringen→ Udskift til Slutningskablet eller lad detfterse af en elektriker.→ Kontakt producenten til afhjælpning afproblemet.
Olielækage på oliemålepinden	→ Olietænning utæt ved oliemålepinden	→ Udskift olietænningen.

Ved yderligere fejl eller sporgsmål kontakt venligst din lokale forhandler.

Tekniske data

Type/model ASP 4 N-2 ASP 5 N-2
Produktionsär se sidste side
Kløvetryk 40 kN (4 t) 50 kN (5 t)
Systemtryk 16,5 Mpa (165 bar) 20,6 Mpa (206 bar)
Trælængde 130 – 370 mm 200 - 520 mm
Trædiameter: 50 – 250 mm 50 – 250 mm
Kløvelængde 290 mm 370 mm
Fremløbshastighed 3,8 cm/s 3,7 cm/s
Tilbageløbshastighed	6,4 cm/s 6,2 cm/s
Stempelstangens diameter	30 mm
Hydraulikolie (max.)	2,4 liter	3,5 liter
Elmotoreffekt	P1= 1500 W	P1= 2200 W S3 25%
Tilslutting, Kortslutningsstrøm	230 V~ 50 Hz, 1 kA
Lydtryksniveau LPA (Tomgang)	78,8 dB (A)
Lydtryksniveau LPA (Under drift)	89,8 dB (A)
Dimensioner	Iøngde 995 x bredde 425 x højde 610 mm	Iøngde 1160 x bredde 425 x højde 610 mm
Vægt	49 kg	55 kg

Kredsløbsdiagram

Hydraulikplan

Sakerhetsanvisningar

Sakerhetsanvisningar - Manövrering

stemmer overens med forskrifterne i de ovennavnte EF-direktiver somt med forskrifterne i ffolgende yderligere direktiver: 2014/30/EU, 2011/65/EU

med ensamt ansvar attprodukten

Brennholzpalter (Vedklyv) ASP 4 N-2, Serienummer: 000001 - 020000;

Brennholzspalter (Vedklyv) ASP 5 N-2, Serienummer: 000001 - 020000

ar konform med bestammelserna i ovannamnda EG-direktiv, somt med bestammelsema i dessa foljande direktiv: 2014/30/EU, 2011/65/EU
