KÄYTTÖOHJE ASP 5 N ATIKA

Alä ota laitetta käyttoön, ennenkuin olet lukenut sen käyttoohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.

Ohje on sailytettä tulevaa käyttoa varten.

Sisälto

Toimituslajuus	66
Käytöohje / laitteen symbolit 66/67
Märäryksenmukainen käytö 67
Jäännösriskit	67
Turvallisuusohjeet	67
Laitekuvaus / varaosat 69
Asennus	69
Pystytys	70
Käytöönotto	70
Työskentely halkaisukoneella 70
Huolto ja hoito 71
Kuljetusohjeet	72
Varastointi	72
Takuu	72
Mahdolliset Häiriöt 73
Teknisitet tiedot 73

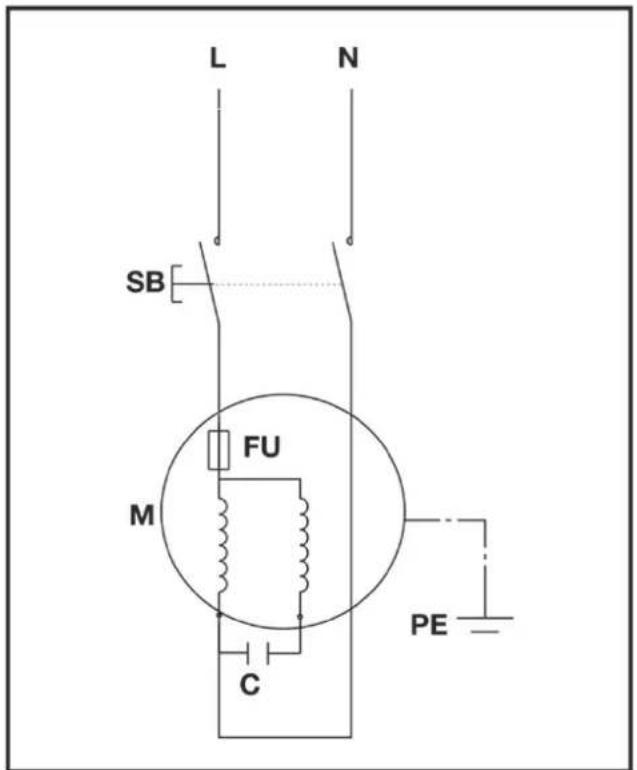

Kytkentäkaavio	74

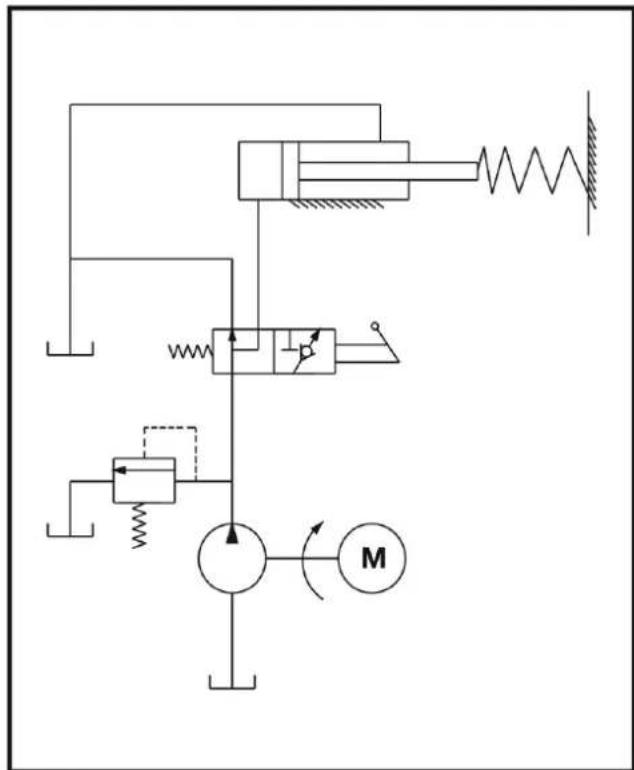

Hydrauliikkakaavio	74
EY-Vaatimustenmukaisuusvakuutus	156

Toimituslaajuus

Tarkista pakkausken purkamisen jälkeen laatikon sisällön

taydellisyyys

mahd. kuljetusvauriot

1	Esiasennettu laiteyksikkö	10	Oikea takaseinä
2	Kuljetuskahva 11	Sivusuojalevy
3	Oikea tukivarsi (2x)	12	Vasen ylåsuojalevy
4	Vasemmat tukivarret	13	Oikea ylåsuojalevy
5	Suojalevy	14	Liitäntälevy (2x)
6	Puukappalekaukalotakana	15	Ruvipussi
7	Puukappalekaukaloedessä	16	Käyttoohje
8	Etusuojalevy	16A	Asennus- ja käyttolehtinen
9	Vasenetakalevy	17	Takuuselvitys

Esita valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle valittomasti. Jälkeenpain esitettyjä valitucksia ei hyväksytä.

Laitteen symbolit

Lue ja huomioi käytöohje ja turvallisuusohjeet ennen käytöönottoa.

Käytä työssä kuulonsuojaa.
Käytä työskentelyssä suojalaseja silmien suojaamiseksi lastuila ja säeiltä.

Pida tyoskentelyssa turvakenkia jalkojen suojaamiseksi putoavila tukeilta.

Käytä työskentelyssä suojakäsinietä käsien suojaamiseksi lastuilta ja saleilta.

Ei saa käyttaa vesisateessa. Suojaa kosteudelta.

Sujoa- ja turvalaitteiden poistaminen tai muuttaminen on kielletty.

Vain yhden henkilön käytöä varten!
Asiattomat henkilöt sekä koti- ja muut eläimet on pidettä voitolla vaara-alueelta (vahimmäisetäisyss 5 m).

Leikkuu- ja puristusvaara; alä koskaan koske vaaralliseen alueeseen kun halkaisukiila liikkuu.

Huomio!

Huomioi aina tukin tyontajan like.

Huomio!

Alä koskaan poista käsin kilaan jumittunutta tukkia.

Huomio!

Pysayta moottori ja veda virtapistoke irt ennen korjaus-, huolto- ja puhistustoitta.

Poista vanha oljy asianmukaisesti (paikallinen jäteöljyn keruupiste). Vanhan oljyn valuttaminen maahaan tai sekoittaminen jatteeseen on kielletty.

Poista ilma hydraulikkkalaitteesta ennen halkaisukoneen kayttöönottoa. (katso "Kayttöönotto")

Nostopiste

Kiinnityspiste

Tuote vastaa voimassa olevia tuotekohtaisia EU-direktiivejä.

Sähkölaitteia ei saa laittaa kotitalousjatteisiin.

Huolehdi laitteiden, lisälitteiden ja pakkausten ymparistöystavallisetä kierratyksestä.

Käytetyjä sahkö- ja elektroniikkalaitteita käsittelevan EU-direktiivin 2012/19/EU mukaisesti käytökelvottomat sahkölaitteet on kerattä erikseen ja kieranettä ymparistöystävällisesti.

Käyttoohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Kyseisten ohjeiden laiminlyonnista voi seurata loukkaantumisia tai laitteiden vauroitumista.

Tärkeitä ohjeita asianmukaista käytöä varten.
Kyseisten ohjeiden laiminlyonti voi johtaa hairioihin.

Käytäohjeita. Kyseiset ohejt auttavat käytämään kaikkia toimintoja tehokkaasti.

Asennus, käytö ja huoIto. Ohjeissa selvitetäan tarkasti, mitä pitäa tehdä.

Katso mukana olevasta asennus- ja käytölehtisestä tekstissä mainitut kuvat.

Maarayksenmukainen kaytto

• Polttopuun halkaisukone soveltuu vain puun halkaisemiseen.
• Polttopuun halkaisukone soveltuu vain yksityiskayttoin pihalla ja puutarhassa.
  Vain suoraksi katkaistu puu sopi tyostettavaksi halkaisukoneella.
• Metalliosat (naulat, langat ym.) on ehdottomasti poistettava halkaistavasta puusta.
• Maarayksenmukaiseen kayttoon kuuluu myos valmistajan maaräamien kaytö-, huolto- ja kunnossapitoehtoen noudattaminen sekä kayttoohjeeseen kuulvien turvallisusuohjeiden noudattaminen.
• On noudetettava voimassa olevia asiaankuulvia tapaturmanestohjeita, sekä muita yleisesti hyväksyttyjä työterveyslaaketieteellisiä ja turvaallisuusteknisä ohjeita.
• Kaikki muu käytö, joka poikkeaa näista ei ole märäysten mukaista käytöa. Valmistaja ei vastaa mistaan näista syistä aiheituneista vahingoista - käytäjä vastaa niistä kokonaan itse.
• Polttopuun halkaisukoneeseen suoritetut omavaltaiset muutokset poistavat valmistajan vastuun kaikista muutoksista johtuvista vahingoista.
• Laitetta saa varustaa, käyttaa ja huoltaa vain sellaiset henkilöt, jotka tuntevat laitteen ja ovat tietoisia vaaroista. Kunnossapitotoita saa suorittaa vain meidan tai meidan ilmoittaman asiakaspalvelun kautta.

Jäannösriskitt

Myos märäyksenmukaisella käytöllä voi asiaankuuluvien turvallisuusmaärysten noudattamisesta huolimatta olla viela jaannösriskejä johtuen käytöttarkoituksen märäämasta rakenteesta.

Jännöriskejä voidaan minimoida kun noudatetaan kohtien "Turvallisuusohjeet" ja "Maäräyksenmukainen käytto" ohjeita, sekä käyttoohjeen ohjeita yhteensä.

Huomioonottaminen ja varovaisuus vahentavat henkilöiden loukkaantumisriskia ja tavaroiden vauroitumisriskia.

• Sinkoavat puukappaleet aiheuttavat loukkaantumisvaaran.
• Putoavat puukappaleet voivat loukata jalkoja.
• Jumittuneiden puukappaleiden irrotus voi loukata sormia.
• Turvallisuustoomipteiden sivuuttaminen voi johtaa kayttajan loukkaantumiseen tai omaisuuden vauroitumseen.
• Halkaisuterä voi aiheuttaa kaden tai sormien loukkaantumisen, jos käytö on huolimatonta tai turvallisuusmaäräyksiä ei noudateta.
• Jannitettä johtaviin osiin koskeminen rakenteen sahköisten osien ollessa auki.
• Kuulohairiot pitkäaikaisessa työskestelyssä ilman kuulonsuoja.
• Ulosvaluva hydraulikkaneste muodostaa tulipalo- jaliukastumisvaaran.
• Terveydelle Haitallisten polyjen pästä käytettäessä ilman poisimua.

Varotoimista huolimatta on olemassa lisaksi epailmeisten jäannösriskien vaara.

Turvallisuusohjeet

Lue ja huomioi ennen tämän tuotteen käytöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantorjuntamäräykset tai kulloisenkin maan voimassaolevat turvallisuusmaäräykset, voidaksesi suojella itseasi ja muita mahdollisila vammolita.

i Anna turvallisuusohjeet kaikkien laitetta kayttavien luettavaksi.
Säilytā nämā turvallisuusohjeet hyvin.

• Polttopuun halkaisukoneella tyoskentelevallä henkilollā tāytyy olla kāyttoa vastaava koulutus ja hänen tāytyy ollā perehtnyt halkaisukoneen kāyttoon ja tuntea turvallisuusohjeet.
• Tutustu laitteeseen käyttoohjeen avulla ennen käytöä.
• Alä käytä laitetta muihin kuin vain sille maärattyihin tarkoituksiin (katso kohdat käytötarkoitus ja „Työskentely polittopuun halkaisukoneella").
• Ole tarkkaavainen. Varo mitä teet. Aloita työn suoritus järkevasti. Äla kayta laitetta vasyneenä tai huumeiden, alkoholin tai läkkeiden vaikutuksen alaisena. Hetkellinen tarkkaamattomuus laitteen kaytössä voi johtaavakaviin loukkaantumisiin.
• Lapsed ja alle 18-vuotiaat nuoret sekä henkilöt, jotka eivät tunne ohjeita, eivät saa käyttaa laitetta.

FIN

• Ei saa koskaan työskennellä, jos henkilöitä, erityisesti lapset, tai kotieläimet ovat läheisyydessä.
• Alä anna muiden henkilöiden, erityisesti lasten, koskettaa työkalua tai moottoria.

Henkilökohtaiset suojavarusteet

• Alä koskaan työskentele ilman sopivia suojavarusteita:

• alä käytä valjiä vaatteita tai koruja, ne voivat tartua liikkuviin osin

• sido pitkāt hiukset hiusverkolla
  Käytä silmien- ja uulonsuojaa.
• tukevia jalkineita, joissa on suojaava kärki (turvakengät)
• Pitkät nousut
  tyokasineita
  -ensiapuvalineet
• mahd. matkapuhelin

Turvaohjeet - ennen toiden aloittamista

Suorita ennen käyttoönnottoa ja säännöllisesti työskentelyn aikana seuraavat tarkistukset. Huomioi vastaavat kohdat alkuperäissä käyttoohjeessa:

• Varmistu, etta laite on asennettu taydellisesti ja maaraysten mukaisesti.
• Onko laite hyvässä ja turvallisessa kunnossa?
• Ovatko kahvat puhtaat ja kuivat?

• Varmista ennen työn aloittamista, etta:

• työalueella ei oleskele muita henkilöitä, lapsia tai eläimä
  taaksepain voidaan likkua steettomasti

• voit seisoa alustalla tukevasti.

• Onko työvalue tarkistetu kompastusvaaran kannalta? Pidä työskentelyalue kunnossa! Epäjärestys voi johtaa tapaturmiin - Kompastusvaara!

• Huomioi ympariston vaikutukset:

• Alä työskentele huonoissa valo-osuhteissa (esim. sumussa, sateessa, lumipyryssä tai hamärässa).

• Alä työskentele huonoissa sääolosuheissa (esim. sateessa, ukkosilmassa, lumipyryssä).

• Älä käytä laitetta palavien nesteiden tai kaasujen laheisyydessä.

• Käytäja on vastuussa tapaturmista tai vaaroista, jotka kohdistuvat muihin henkilöihin tai heidän omaisuuteen.

• Huolehdi tukevasta asennosta ja pidä itsesi koko ajan tasapainossa.
• Alä muuta laitetta tai laitteen osia.

Turvallisuusohjeet - Kaytto

• Seiso työskentelyn aikana käytökahvan alueella. Älä koskaan seiso halkaisukilan alueella.
• Älä koskaan seiso koneen päää.
• Taukojen ajaksi laite on sammutettava, jotta se ei aiheuta vaaraa muille. Varmista laite asiattomalta kaytoltä.

Polttopuun halkaisukoneen turvallisusuohjeita

• Balkaisukonetta saa käytää vain yksittäinen henkilo.
• Alä koskaan halkaise tutkeja, joiden sisällä on nauloja, rautalankaa tai muita esineita.
• Jo halkaistu puu ja puulastut muodostavat vaarallisen työvalueen. Vaarana on kompastuminen, liukastuminen tai kaatuminen. Pidä työskentelyalue raivattuna!
• Alä koskaan aseta kasia koneen liikkuville osille, kun kone on kaynnissä. Pidä turvaetäisyys puurunkoon, tyontäjan ja halkaisukilaan kasien sujaamiseksi loukkaantumisilta.
• Halkaise vain puuta, jonka pituus on korkeintaan salittu enimmäispituus.

Turvaohjeet - työskentelyn aikana

• Alä koskaan työskentele yksin. Pida koko ajan huuto- ja naköetäisyss muihin henkilöihin, jotta hatatapauksessa sinua voidaan auttaa valittomästi.
• Sammuta moottori vaaran uhatessa tai hatatapauksessa.
• Alä koskaan anna laite käydä ilman valvontaa.
• Lopeta työskently hetiJosilmenee fyvisia haittoja (esim. paansarkya, huiimausta, pahoinvointia yms.) - Täloin on suuri tapaturmavaara!
• Alä ylikuormita konetta! Työ sujuu paremmin ja turvallisemmin annetulla tehoalueella.
• Pida taukoja tyoskentelyn aikana, jotta moottori voi jäahtya.

Menettelytapa hatatilanteessa

• Aloita vammasta riippuen sopivat ensiaputoimenpiteet ja pyydā mahdollisimman nopeasti patevan laakärin apua.
• Etä, etta loukkaantunelle aiheutuu lisää vahinkoja ja pidä hänet rauhallisena.

Yleiset turvallisuusohjeet

• Käytä laite, lisävarusteita, vaihtotyökaluja ym. näiden ohjeiden mukaisesti. Huomioi käytössä työolosuhteet ja suoritettava työ. Laitteen käytö muuhun kuin silte tarkoitettuun tehtävään voi johtaa vaarallisün tilanteiseen.
• Alä ruiskuta laitetta vedellä. (vaara sahkövirrasta).
• Alä jātā konetta sateeseen tai työskentele sateessa.
• Hoida laitetta huolella:

Noudata huolto-ohjeita.

• Pida kädensijat puhtaana pihkasta, öljystä ja rasvasta.

• Tarkista kone mahdollisten vauroiden kannalta:

• Ennen laitteen käyttoä taytyy suojavarusteet tarkastaa, etta ne toimivat moitteettomasti ja märäryksenmukaisesti. Käytä laitetta ainoastaan täydellisella ja oikein asenettulla suojavarustuksella ja alä muuta koneessa mitään, mikä voisi vähentää turvallisuutta.
  Tarkista, etta likkuvat osat toimivat moitteettomasti ja eivat jumita tai ole vauroituneita. Kaikkien osien on oltava oikein asennettuina ja taytettavakakkie edellytykset, jotta toiminta olisi moitteetonta.
  Vaurioituneet suojavarusteet ja osat tayty korjauttaa tai vaihdattaa asianmukaisesti hyväksytyllä

ammattikorjaamolla, jollei käyttohjeessa ole toisin mainittu.

Vaurioituneet tai epaselvat turvallisuustarrat tulee vaihtaa.

• Alā jatā tyōkaluja koneeseen!
  Tarkista ennen käynnistämista, etta kaikki tyokalut on poistetu.
• Säilytä käytämmöiä laitteita kuivassa, lukitussa paikassa.lasten ulottumattomissa.
• Sammuta kone ja vedä verkkopistoke pistorasiasta:

• korjaustöiden ajaksi

• huolto- ja puhdistustöiden ajaksi

• hairiöden poistamisen ajaksi
• kun tarkistetaan liitantäjohtoa, onko johto kiertynyt tai vauroitunut
  Kuljetus ja varastointi
  laitteelta poistuttaessa (myös lyhytaikaisesti)

Alä tee muita korjauksia kuin luvussa "Huolto" on kuvailtu, tai ota suoraan yhteys valmistajaan tai asiakspalveluun.

Koneen muiden osien korjauket tulee suorittaa valmistajan tai valmistajan asiakaspalvelupisteen toimesta.

Käytä ainoastaan alkuperäisvaraosia. Muiden varaosien ja varusteiden käytö voi aiheuttaa käytäjälle tapaturmia. Valmistaja ei vastaa muiden osien käytösta johtuvista vahingoista.

Sahkoturvallisuus

• Liitantajohdon toteutus IEC 60245 (H 07 RN-F) mukaisesti, johdon ydinpoikkileikkaus vahintaan 2.5mm^2 , kun johtopituus on enintaan 10m
• Älä koskaan käytä yli 10 m pitkiä liitäntäjohta. Pitkät liitäntäjohdot muodostavat jannitehävion. Moottori ei saavuta enää maksimaalista tehoaan, koneen toiminta heikenty.
• Liitäjohdon pistokkeiden ja kytkentälakikoiden tuee olla kumista, pehmeastā PVC:sta tai muusta termoplastisesta materialiaista, jonka mekaaninen lujuus on sama tai niiden taytyoolla paallystetty vastaavalla materiaalillla.
• Liitantajohdon pistokkeen tayty ola roiskevesisuojattu.
• Liitantajohdon asettelussa tulee varmistaa, ettei johto joudupuristukseen, taitu eikä liitantapistoke kastu.
• Jos kaytāt johtokelaa, kelaa johto kokonaan kelasta.
• Käytä johtoa vain tarkoituksenmukaisiin toihin. Suojaa johtokuumuudelta, öljytä ja teräviltä reunoilta. Älä veda johdosta pistokkeen irrottamiseksi pistorasiasta.
• Tarkista liitosjohdot saannollisesti ja vaihda viottuneet.
• Alä kaytā vauroituneita liitantäjohta.
• Käytä ulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyjä jatkojohtoja.
• Älä kaytä väliaikaisia sahkölitantöja.
• Älä ylitä ikinä suojavarusteita tai ota niitta pois käytösta.

Sähköliitä tai korjaukset koneen sähköosien parissa tulee suorittaa luvanvaraisen sähköammattilaisen tai meidān asiakspalvelupisteen

toimesta. Noudata paikallisia märäyksiä, erityisesti sujaustoimenpiteita koskevia.

Laitteen kuvaus / Varaosat

Ota kasiin liitteenä oleva asennus- ja kayttolehti.

Asento	Tilausnro		Nimitys
	ASP 4 N-2	ASP 5 N-2
1	×		Esiasennettu laite
2	360348		Kuljetuskahva
3	359782		Tukivarsi
4	359783		Tukivarret
5	359784	359796	Suojalevy
6	359785	359797	Puukappalekaukalo
7	359786	359789	Puukappalekaukalo
8	359787		Etusuojalevy
9	359789	359799	Vasen
10	359788		Oikea tak
11	359790		Sivusuojalevy
12	359792	359800	Vasen ylösuojalevy
13	359791		Oikea ylösuojale
14	359793		Liitäntälevy
15	×		Ruuvipussi
16	×		Käytöohje
16A	×		Asennus- ja käytölehtinen
17	×		Takuuselvitys
18	×		Halkaisukiila
19	×		Ilmanpoistoruvi
20	360379	360349	Öljyn mittatikulla
21	×		Toimintapainike
22	×		Tukjalka
23	×		Johto
24	×		Motor
25	360354		Pyörä
26	×		Käytökahva
27	×		Tukin työntäjä
28	×		Männänvarsi
29	360350		Öljytiviste
30	359776		Turvatarrat

Asennus

Liitä polttopuun halkaisukone sahköverkloon vasta kun se on koottu taydellisesti!

Asenna puukappalekaukalo ja suojalevy kuten asennus- ja kayttöohjeen kuivissa 2-12 näytetäan.

Alä kirstä ruuviliitoksi vielä, sillä levyosia täytyy voida vielä liikuttaa!

Varmista asennuksen jälkeen, etta kaikki ruuvit on kirstetty kunnolla.

Pystytys

16 Jos kaytät halkaisukonetta ilman telinettä, aseta se 72 -85 cm:n tyotasolle, jotta staat mukavan työasennon.
Laite on kiinnitettä tukevasti työtasoon, jotta se on turvallinen käytää.

Asennukseen tarvittavat pienosat eivat kuulu toimitukseen.
Käytä asennusta varten:

Kuusioruuvi M 8 x .... (Pituus tyopoydan paksuuden mukaan)
Aluslaatta 08mm
Kuusiomutteri M 8, itselukkiuttuva

Varmista, etta työalue täytäa seuraavat vaatimukset:

• liukumaton
  -tasainen
• ei kohtia, joihin voi kompastua
• riittavat valo-osuhteet

Alä käytä konetta maakaasun, bensiin tai muiden helposti palavien materiaalien laheisyydessä.

Käyttoönonotto

• Varmistu,etta laite on asennettu taydellisesti ja maaraysten mukaisesti.

• Tarkista ennen jokaista käytöä:

• johdot rikkinäisten kohtien varalta (repeämät, villot ym.)

älä kaytā rikkinäisiä johtoja

• laitteen mahdolliset vauriot.

(katso kohtaa "Turvallinen työskently")
- ovatko ruuvit hyvin kiinnitettyinä
- hydraulikka vuotojen varalta
- oljytaso

Verkkoliitanta

• Vertaa laitetyppikilvessä annettua jannitetta verkkojännitteseen ja liitta laite vastaavaan ja maärayksenmukaiseen pistokkeeseen.
  Käytä jatkojohtoa, Jonka poikkileikkaus on riittäv.
• Liitta kone 30 mA Fi-suojakytkimen kautta (vikavirtasuojakytkin).

Sulake: 10 A hidas

Pällekytkeminen

Paina toimintapainiketta (21). Moottori kay niin kaan kun painiketta pidetään painettuna.

Pääläkytkeminen

Päastä painikkeesta taas irti.

Tarkista ennen jokaista käytöä poiskytkennän toiminta (paälle-/poiskytkennä).

Alä kayta laitetta jossa toimintapainike ei toimi asianmukaisesti. Korjauta tai vaihdata vaurioituneet toimintapanikkeet valittomasti.

Hydraulikka

Tarkista hydraulikkajohdot ja -letkut ennen jokaista kaytöä.

• Alä koskaan käytä konetta, jos hydraulikkaöly voi muodostaa vaaratilanteen.
  Varmista,etta kone ja työalue on puhdas ja ilman oljytahroja. Liukastumis- ja palovaara!
  Tarkista saannollisesti, etta sailiossa on riittavasti hydraulikkaoljya (katso "Huolto ja hoito")

Sisaltó: 2,4 litraa ASP 4 N-2

3,5 litraa ASP 5 N-2

Työskently halkaisukoneella

Mitā voidaan halkaista?

Halkaistavien tukkien koko

	ASP 4 N-2	ASP 5 N-2
Puun pituus	vähintään 130 – korkeintaan 370 mm	vähintään 200 – korkeintaan 520 mm
Puun lapimitta	vähintään 50 – korkeintaan 250 mm

Puin lapimitta on suositeltu ohjearvo, koska:

• ohutta puuta voi olla vaikea halkaista, jos siinä on oksareikiä tai sen syyt ovat lian kovat.

Ala halkaise tuoreita tutkeja. Kuivat, varastoidut sukit halkeavat paljon helppommin, eivatkajumitu niin usein kiinni kuten tuore (marka) puu.

Kovilla puilla on taipumus pirstoutua: Ole erityisen varovainen!

On otettava huomioon, etta oksainen puu voi halkaista. Alä kaytä missän tapauksessa puu, josta ei otettu oksat pois.

Erityisiä huomautuksia halkaisemista varten:

Valmistelut:

Valmistele halkaistava puu sopivan mittaiseksi ja huomioi, etta puu on katkaistu suoraan.

Aseta puu halkaisukoneeseen siten, etta se ei aiheuta vaaraa itsellesi (kompastusvaara).

IImanpoisto

Poista ilma hydraulikkalaitteesta ennen halkaisukoneen käytöönottoa.

26 Loyo'sa ilmanpoistoruuvia 3-4 kierrosta.
Kiristä ruuvi vasta kun lopetat puun halkaisemisen.

Sisään suljettu ilma vaurioittaa tiivisteita ja aiheuttaa polttopununhalkaisukoneelle psvyvävauriota, jos ilma ei poisteta hydraulikkalaitteesta.

Käytto

Käytö molemmink kasin

1. Pina sähkömoottorissa olevaa toimintapainiketta. Odota mutama sekunti, jotta moottori saavuttaa lopullisen kierroslukuna ja hydraulikkapumpun paine kehitty.
2. Paina samanaikaisest kayttokahvaa (26) alas. Tukin tyontaj painaa tukin halkaisukiilaa vasten. Tukki halkaistaan.
3. Päastä käytökahvasta ja toimintapainikkeesta irti, tukin tyontäpaalaa lahtoaesmaan.

Puun halkaisemin:

Aa polkky aina puun syyn suuntaisesti ja matalasti halkaisijan pakehykseen. Tukin tayty olla rungon ohjauspeltien valiss.
18 Ala koskaan aseta polkkya vinoon tai poikittain paakehyksen paalle
- Varmista aina, etta halkaisukila ja tukin tyontajä osuvat tukin paatyyn pystysuorassa.
- Alä koskaan halkaise kahta polkkyä samalla tyokerralla.
- Alä koskaan lisää tai vaihda puuta työvaiheen aikana.

① Alá koskaan pakota tukin halkaisemista yllapitamallä tyontöa usean sekunnin ajan. Tämä voi johtaa koneen vauroitumiseen.

Aseta tutki uudestaan päakehyksen pälle ja toista halkaisutapahtuma tai laita tutki sivuun.

Kuinka irrotetaan jumittunut tukki?

1. Päästä käytökahvasta ja toiminapanikkeesta irti, jotta tukin tyontä voi palata takaisin.
2. 20 21 eta puukiila tukin alle, aba tukin tyontaja ulos jotta se puristaa kilan jumittuneen tukin alle.
3. Jos tukki ei irtoa, toimenpide on toistettava kayttäen aina suurempia kiloja.

Alä koskaan hakkaa jumittunutta tukkia tai pidä kasiä tukin lahellà sitä irrotettaessa.

Alä pyydà toista henkiloö avuksi.

22 Alä yritā vapautta polkkyä lyömälla sitä tyokalulla, koska se voi murtaa moottorilohkon.

Työn lopettamisen jälkeen

Varmista, etta tukin tyontaj on palannut lahtokohaan.
Veda sitten verkkopistoke irti.
Ruuvaa ilmanpoistoruuvi jalleen kiinni.
Huomioi huoIto- ja hoito-ohjeet.

Huolto ja hoito

Vedä verkkopistoke huolto- ja puhdistustöden ajaksi

Tassa luvussa kuvattuja huoTo- ja puhistustoitta laajempia toitta saa suorittaa vain asiakspalvelu.

Huolto- ja puhdistustoytä varten poistetut turvavarusteet taytyy asentaa ehdottomasti asianmukaisesti takaisin.

Käytä vain alkuperäisvaraosia. Muiden osien käytösta voi seurata odottamattomia vahinkoja ja vammoja.

Käytä suojakäsineita käsien loukkaantumisen niseksi.

Huomioi seuraavat kohdat, jotta halkaisukoneen toimintaky sailyisi:

• Puhdista kone perusteellisesti työn paattymisen jälkeen.
• Poista pihkajäannokset.
  Voitele mannanvari sannolliseti ymparistoystavllisell suihkutusoljylla.
  Tarkista oljytaso tai vaihda oljy.

Halkaisukiilan teroitus

① Kun konetta on käytetty pitkään tai halkaisuteho on vähentynyt, teroita halkaisukiila hienolla viilalla (purseen poisto).

Miten tarkistetaan oljytaso?

1. Tukin tyontajän taytyy olla palannut lahtoasemaan.
2. Kallista halkaisukonetta siten, etta tayttoaukko osoittaa yloispain.

Halkaisukoneen dostamiseen ja kiinnipitämiseen tarvitaan toinen henkilö!

1. 25 Ruuvaa oljyn mittatikku (20) ulos. Varo oljtyivistettä ulosvedon yhteydessä.
2. Puhdista oljyn mittatikku ja oljtyiviste.
3. Työnnä mittatikku takaisin aukkoon vasteseen asti.
4. Vedä öljyn mittatikku jälleen ulos.

25 Ojytason taytyy olla MIN ja MAX valissä.
Jos oljytaso on liitan matala (MIN tai vahemman), lisaa samanarvoista oljya.

1. Tarkista öljtyiiviste. Jos tiiviste on vauroitunut, se on vaihettava. Tarkista öljtyiiviste. Jos tiiviste on vauroitunut, se on vaihettava.

Olytiiiviste (23)

1. Ruuvaa oljyn mittatikku jalleen kiinni. Huomio! Alä kirsta ruuvia liikaa, muuten oljtyiviste ja kierre voivat vaurioitua.

Milloin oljy vaihetaan?

Ensimmäinen öljynvaihto 50 käytötuntien jälkeen, sitten 250 käytötuntien välein.

Vaihto:

1. Tukin tyontajän taytyy olla palannut lahtoaesmaan.
2. Aseta halkaisukoneen alle astia, johon mahtuu vahintaan 4 litraa oljya.
3. 23 Ruuvaa oljyn mittatikku ulos. Varo oljtyivistettä ulosvedon yhteydessä.
4. 24 Kallista konetta oljyn tyhjentamiseksi astiaan.
5. Kallista halkaisukonetta siten, etta ilmanpoistoaukko osoittaa yloispain.

Halkaisukoneen nostamiseen ja kiinnipitämiseen tarvitaan toinen henkilö!

1. Kaada uusi hydraulikkaoljy (Katso mära kohdasta „Tekniset tiedot") puhtaan suppilon avulla sailiön.
2. Puhdista öljyn mittatikku ja öljtyiviste.
3. Tarkista öljtyiiviste. Jos tiiviste on vauroitunut, se on vaihettava.
4. Ruuvaa oljyn mittatikku jalleen kiinni. Huomio! Alä kirsta ruuvia liikaa, muuten oljtyiviste ja kierre voivat vaurioitua.

Poista vanha öljy asianmukaisesti (paikallinen jäteöljyn keruupiste). Vanhan öljyn valuttaminen maahaan tai sekoittaminen jätteeseen on kielletty.

Hydraulikkaoljy

Halkaisukoneelle

suosittelemme

hydraulikkaoljja:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 tilaus-nro. 400142 (1 litra)
Mobil DTE 11
tai vastaava

Alä käytä muita öljtyyppejä. Muiden öljtyyppien käytto vaikuttaa halkaisukoneen toimintaan.

Kuljetusohjeet

Aina ennen kuljetusta

• Sammuta laite
  Kiristä ilmanpoistoruuvi
  Vedä verkkopistoke
• Poista puukappaleet

Kuljeta polttopuun halkaisukonetta tarttumalla

kuljetuskahvaan ja nostamalla laitetta. Halkaisija voidaan kuljettaa helposti tassä asennossa.

15 Kun kuljetat laitetta nostrilla, kayta notwithstanding tarkoitettuja nostopisteita.
Varmista, etta laite ei voi kaatua tai liukua pois, jos kuljetat sen nostrin avulla.
■ Kuljeta laitetta ajoneuvossa vain tavaratilassa tai erillisen kuljetustilan pälla. Varmista polttopuun halkaisukone vastaavista kohdista kiinnityshihnoilla.

Varastointi

Ennen jokaista varastointia:

Sammuta laite
Kiristä ilmanpoistoruuvi
Vedä verkkopistoke

Varastoi käytämattomät laitteet kuivassa, suljetussa tilassa, joka on suojattu pakkaselta sekälasten ja asiattomien henkilöiden ulottamattomissa.

Huomioi ennen pitempaa varastointia seuraavat kohdat, jotta laitteen kestoikä pitenee ja likkuvuus sailyy:

Suorita perusteellinen puhistus.
tarkista, onko laitteessa vialiset tai kuluneet osat.

Takuu

Huomioi mukana oleva takuuselvitys.

Mahdolliset Häiriöt

Ongelma	Mahdollinen	syy	Korjaus
Tukki ei halkea (lian pieni halkaisuteho)	→ Tukki on asetettu värärin. → Tukki yllittäa sallitut mitat tai puu on liian kova koneen teholle. → Halkaisukiila ei halkaise. → öljvuoto → Hydraulikkapaine liian alhainen. → Väärä liitäntäjohto (yli 10 m pitkä tai liian pieni johdinhalkaisija.	→ Aseta tukki uudelleen. → Katkaise tukki sallittuihin mittoihin. → Teroita halkaisukiila, tarkista purse ja lovet. → Aseta pahvinpala halkaisukoneen alle vuodon lóytämiseksi. Ongelman poistamiseksi ota yhteys valmistajaan. → Tarkista öljtaso, lisää tarvittaessa öljä. Ongelmaa ei voi poistaa, ota yhteys valmistajaan. → Käytä sopivaa liitäntäjohtoa.
Tukin työntäjä likkuu horjuen tai voimakkaasti varisten.	→ Ilmaa piirissä.	→ Avaa ilmanpoistoruuv! → Tarkista öljtaso, lisää tarvittaessa öljä. Ongelmaa ei voi poistaa, ota yhteys valmistajaan.
Tukin työntäjä ei liiku.	→ Hydraulikkapumppu viallinen.	→ Ongelman poistamiseksi ota yhteys valmistajaan.
Moottori ei käynnisty.	→ Ei verkkojännitetää. → Liitäntäjohto viallinen. → Sähkömoottori viallinen.	→ Tarkasta sulake → Vaihda johto tai anna tarkastettavaksi (sähköasentaja). → Ongelman poistamiseksi ota yhteys valmistajaan.
Öljvuoto öljyn mittatikussa	→ Öljyn mittatikussa oleva öljtyiiviste ei ole tiVIS.	→ Vaihda öljtyiiviste.

Jos ilmenee muita hairiöitä tai kysmyksiä, ota yhteys paikalliseen myjään.

Tekniset tiedot

Tyyppi/Malli ASP 4 N-2 ASP 5 N-2
Valmistusvuosi katso viimeinen sivu
Halkaisuvoima 40 kN (4 t) 50 kN (5 t)
Järkestelmäpaine 16,5 Mpa (165 bar) 20,6 Mpa (206 bar)
Puun pituus	130 - 370 mm	200 - 520 mm
Puun lapimitta	50 - 250 mm	50 - 250 mm
Halkaisuliike	290 mm	370 mm
Syöttönopeus	3,8 cm/s	3,7 cm/s
Palautusnopeus	6,4 cm/s	6,2 cm/s
Männänvarren halkaisija	30 mm
Hydraulikkaöljy (maks.)	2,4 litraa	3,5 litraa
Sähkömoottorin teho	P1= 1500 W	P1= 2200 W S3 25 %
Liitäntä, Oikosulkuvirta	230 V~ 50 Hz, 1 kA
Äänen painetaso LPA(Joutokänty)	78,8 dB (A)
Äänen painetaso LPA(Kuormitettu känty)	89,8 dB (A)
Mitat	pituus 995 x leveys 425 x korkeus 610 mm	pituus 1160 x leveys 425 x korkeus 610 mm
Paino	49 kg	55 kg

Kytkentäkaavio

Hydraulikkakaavio

FIN ilmoittaa taten yksinomaisella vastuulla, etta tuote

Brennholzspalter (Polttopuun halkaisukone) ASP 4 N-2, Sarjanumero: 000001 - 020000

Brennholzspalter (Polttopuun halkaisukone) ASP 5 N-2, Sarjanumero: 000001 - 020000

on yhdenmukainen ylamainittujen EY-direktivien kaaraysten kanssa sekä seuraavien direktivien märäysten kanssa: 2014/30/EU, 2011/65/EU
