HASZNÁLATI ÚTMUTATÓ BL 380 E ALPINA

Gyalogvezetésű elektromos fűnyírógép

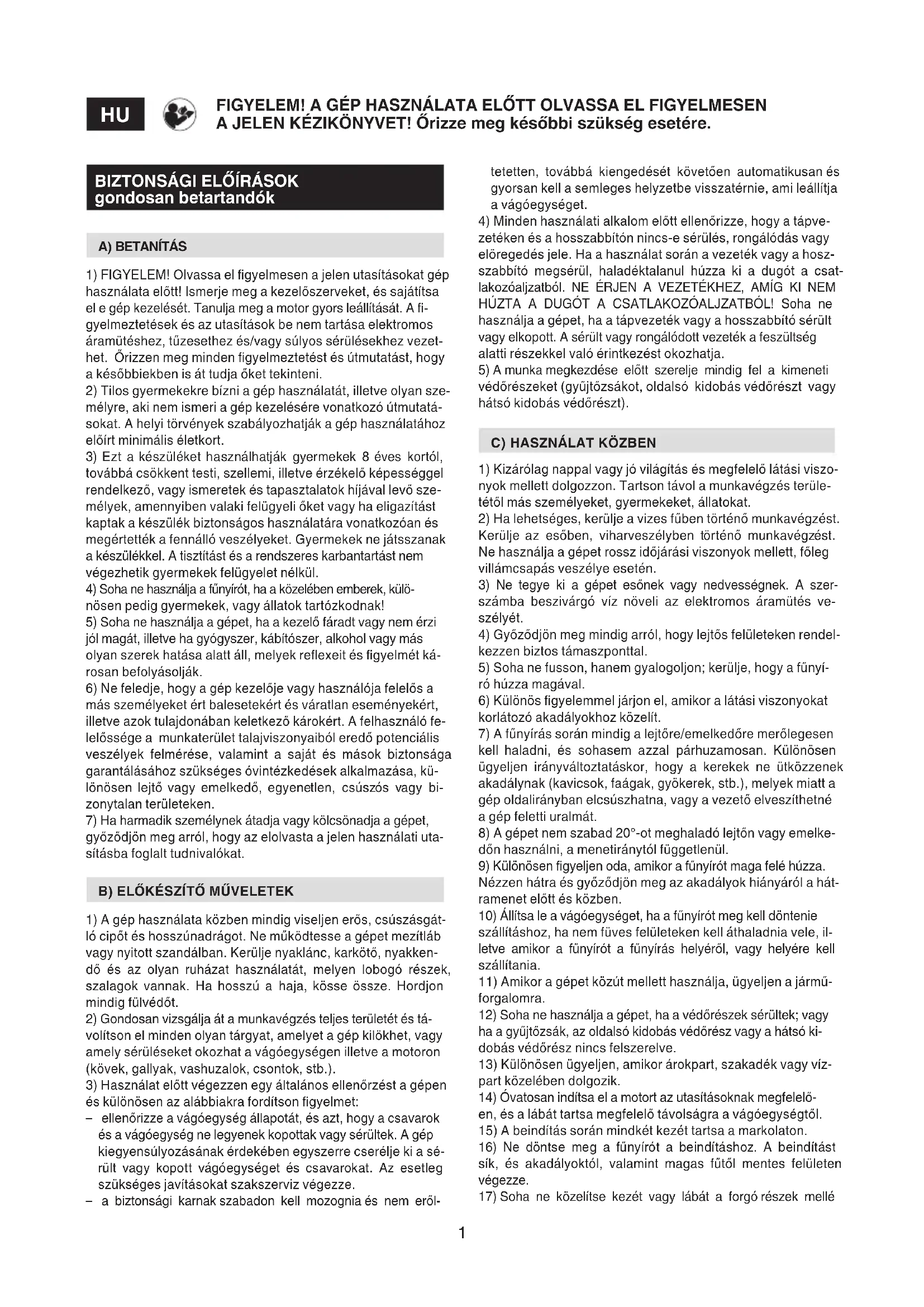

FIGYELEM! a gép használata előtt olvassa el figyelmesen a jelen kézikönyvet.

MAGYAR - Eredeti használati utasítás fordítása ...........................................................................

[2] Névleges teljesítmény * [3] A motor max. üzemi sebessége * [4] A gép tömege * [5] Tápfeszültség és -frekvencia [6] Munkaszélesség [7] Hangnyomásszint [8] Mérési bizonytalanság [9] Mért zajteljesítmény szint. [10] Garantált zajteljesítmény szint [11] Vibrációszint [12] Méretek (hosszúság/szélesség/ magasság) [13] Vágóegység kódszáma [14] Tartozékok [15] “Mulcsozó” készlet

• A pontos adatot lásd a gép azonosító adattábláján.

gondosan betartandók

1) FIGYELEM! Olvassa el gyelmesen a jelen utasításokat gép

használata előtt! Ismerje meg a kezelőszerveket, és sajátítsa el e gép kezelését. Tanulja meg a motor gyors leállítását. A - gyelmeztetések és az utasítások be nem tartása elektromos áramütéshez, tűzesethez és/vagy súlyos sérülésekhez vezet- het. Őrizzen meg minden gyelmeztetést és útmutatást, hogy a későbbiekben is át tudja őket tekinteni.

2) Tilos gyermekekre bízni a gép használatát, illetve olyan sze-

mélyre, aki nem ismeri a gép kezelésére vonatkozó útmutatá- sokat. A helyi törvények szabályozhatják a gép használatához előírt minimális életkort.

3) Ezt a készüléket használhatják gyermekek 8 éves kortól,

továbbá csökkent testi, szellemi, illetve érzékelő képességgel rendelkező, vagy ismeretek és tapasztalatok híjával levő sze- mélyek, amennyiben valaki felügyeli őket vagy ha eligazítást kaptak a készülék biztonságos használatára vonatkozóan és megértették a fennálló veszélyeket. Gyermekek ne játsszanak a készülékkel. A tisztítást és a rendszeres karbantartást nem végezhetik gyermekek felügyelet nélkül.

4) Soha ne használja a fűnyírót, ha a közelében emberek, külö-

nösen pedig gyermekek, vagy állatok tartózkodnak!

5) Soha ne használja a gépet, ha a kezelő fáradt vagy nem érzi

jól magát, illetve ha gyógyszer, kábítószer, alkohol vagy más olyan szerek hatása alatt áll, melyek reexeit és gyelmét ká- rosan befolyásolják.

6) Ne feledje, hogy a gép kezelője vagy használója felelős a

más személyeket ért balesetekért és váratlan eseményekért, illetve azok tulajdonában keletkező károkért. A felhasználó fe- lelőssége a munkaterület talajviszonyaiból eredő potenciális veszélyek felmérése, valamint a saját és mások biztonsága garantálásához szükséges óvintézkedések alkalmazása, kü- lönösen lejtő vagy emelkedő, egyenetlen, csúszós vagy bi- zonytalan területeken.

7) Ha harmadik személynek átadja vagy kölcsönadja a gépet,

győződjön meg arról, hogy az elolvasta a jelen használati uta- sításba foglalt tudnivalókat. B) ELŐKÉSZÍTŐ MŰVELETEK

1) A gép használata közben mindig viseljen erős, csúszásgát-

ló cipőt és hosszúnadrágot. Ne működtesse a gépet mezítláb vagy nyitott szandálban. Kerülje nyaklánc, karkötő, nyakken- dő és az olyan ruházat használatát, melyen lobogó részek, szalagok vannak. Ha hosszú a haja, kösse össze. Hordjon mindig fülvédőt.

2) Gondosan vizsgálja át a munkavégzés teljes területét és tá-

volítson el minden olyan tárgyat, amelyet a gép kilökhet, vagy amely sérüléseket okozhat a vágóegységen illetve a motoron (kövek, gallyak, vashuzalok, csontok, stb.).

3) Használat előtt végezzen egy általános ellenőrzést a gépen

és különösen az alábbiakra fordítson gyelmet: – ellenőrizze a vágóegység állapotát, és azt, hogy a csavarok és a vágóegység ne legyenek kopottak vagy sérültek. A gép kiegyensúlyozásának érdekében egyszerre cserélje ki a sé- rült vagy kopott vágóegységet és csavarokat. Az esetleg szükséges javításokat szakszerviz végezze. – a biztonsági karnak szabadon kell mozognia és nem eről-

FIGYELEM! A GÉP HASZNÁLATA ELŐTT OLVASSA EL FIGYELMESEN A JELEN KÉZIKÖNYVET! Őrizze meg későbbi szükség esetére. tetetten, továbbá kiengedését követően automatikusan és gyorsan kell a semleges helyzetbe visszatérnie, ami leállítja a vágóegységet.

4) Minden használati alkalom előtt ellenőrizze, hogy a tápve-

zetéken és a hosszabbítón nincs-e sérülés, rongálódás vagy elöregedés jele. Ha a használat során a vezeték vagy a hosz- szabbító megsérül, haladéktalanul húzza ki a dugót a csat- lakozóaljzatból. NE ÉRJEN A VEZETÉKHEZ, AMÍG KI NEM HÚZTA A DUGÓT A CSATLAKOZÓALJZATBÓL! Soha ne használja a gépet, ha a tápvezeték vagy a hosszabbító sérült vagy elkopott. A sérült vagy rongálódott vezeték a feszültség alatti részekkel való érintkezést okozhatja.

5) A munka megkezdése előtt szerelje mindig fel a kimeneti

védőrészeket (gyűjtőzsákot, oldalsó kidobás védőrészt vagy hátsó kidobás védőrészt).

1) Kizárólag nappal vagy jó világítás és megfelelő látási viszo-

nyok mellett dolgozzon. Tartson távol a munkavégzés terüle- tétől más személyeket, gyermekeket, állatokat.

2) Ha lehetséges, kerülje a vizes fűben történő munkavégzést.

Kerülje az esőben, viharveszélyben történő munkavégzést. Ne használja a gépet rossz időjárási viszonyok mellett, főleg villámcsapás veszélye esetén.

3) Ne tegye ki a gépet esőnek vagy nedvességnek. A szer-

számba beszivárgó víz növeli az elektromos áramütés ve- szélyét.

4) Győződjön meg mindig arról, hogy lejtős felületeken rendel-

kezzen biztos támaszponttal.

5) Soha ne fusson, hanem gyalogoljon; kerülje, hogy a fűnyí-

6) Különös gyelemmel járjon el, amikor a látási viszonyokat

korlátozó akadályokhoz közelít.

7) A fűnyírás során mindig a lejtőre/emelkedőre merőlegesen

kell haladni, és sohasem azzal párhuzamosan. Különösen ügyeljen irányváltoztatáskor, hogy a kerekek ne ütközzenek akadálynak (kavicsok, faágak, gyökerek, stb.), melyek miatt a gép oldalirányban elcsúszhatna, vagy a vezető elveszíthetné a gép feletti uralmát.

8) A gépet nem szabad 20°-ot meghaladó lejtőn vagy emelke-

dőn használni, a menetiránytól függetlenül.

9) Különösen gyeljen oda, amikor a fűnyírót maga felé húzza.

Nézzen hátra és győződjön meg az akadályok hiányáról a hát- ramenet előtt és közben.

10) Állítsa le a vágóegységet, ha a fűnyírót meg kell döntenie

szállításhoz, ha nem füves felületeken kell áthaladnia vele, il- letve amikor a fűnyírót a fűnyírás helyéről, vagy helyére kell szállítania.

11) Amikor a gépet közút mellett használja, ügyeljen a jármű-

12) Soha ne használja a gépet, ha a védőrészek sérültek; vagy

ha a gyűjtőzsák, az oldalsó kidobás védőrész vagy a hátsó ki- dobás védőrész nincs felszerelve.

13) Különösen ügyeljen, amikor árokpart, szakadék vagy víz-

part közelében dolgozik.

14) Óvatosan indítsa el a motort az utasításoknak megfelelő-

en, és a lábát tartsa megfelelő távolságra a vágóegységtől.

15) A beindítás során mindkét kezét tartsa a markolaton.

16) Ne döntse meg a fűnyírót a beindításhoz. A beindítást

sík, és akadályoktól, valamint magas fűtől mentes felületen végezze.

17) Soha ne közelítse kezét vagy lábát a forgó részek mellé2

vagy alá. Tartózkodjon mindig távol a kipufogónyílástól.

18) Ne emelje meg, illetve ne szállítsa a fűnyírót, amikor a mo-

19) Ne módosítsa és ne kapcsolja ki a biztonsági rendsze-

20) A meghajtással rendelkező modellnél a motor elindítása

előtt oldja ki a kerékmeghajtó tengelykapcsolót.

21) Kizárólag a gép gyártója által jóváhagyott tartozékokat

22) Ne használja a gépet, ha a tartozékok/szerszámok nincse-

nek felszerelve az előírt helyre.

23) Kapcsolja ki a vágóegységet, állítsa le a motort és bontsa a

tápkábel csatlakozását (győződjön meg arról, hogy az összes mozgó rész teljesen leállt-e): – A gép szállítása alatt; – Minden egyes alkalommal, amikor a fűnyírót őrizetlenül hagyja; – Mielőtt megszüntetné a leállás okát vagy megtisztítaná a kidobónyílást; – A gép ellenőrzése, tisztítása előtt, vagy mielőtt azon valami- lyen munkálatot végez; – Idegen test hozzáütődése után. Ellenőrizze, hogy keletke- zett-e károsodás a gépen, és végezze el a szükséges javí- tásokat, mielőtt újból használatba venné a gépet.

24) Kapcsolja ki a vágóegységet és állítsa le a motort:

– Minden egyes alkalommal, amikor eltávolítja, vagy vissza- helyezi a gyűjtőzsákot; – Minden egyes alkalommal, amikor eltávolítja vagy visszahe- lyezi az oldalsó kidobás deektort; – Mielőtt a vágási magasságot beállítja, ha a művelet nem vé- gezhető el a vezetőállásból.

25) Munkavégzés közben tartsa be mindig a forgó vágóegy-

ségtől a markolat hossza által megadott biztonsági távolságot.

26) FIGYELEM - Abban az esetben, ha a munka során géphiba

vagy baleset történik, állítsa le azonnal a motort és távolítsa el a gépet, hogy ne okozhasson további károkat; amennyiben a kezelő vagy más személyek sérülését okozó baleset történt, nyújtson elsősegélyt az adott helyzetnek legmegfelelőbb mó- don és forduljon az illetékes egészségügyi intézményhez a szükséges ellátásért. Távolítsa el gondosan az esetleges tör- melékeket, melyek jelenléte károkat, személyek vagy állatok sérülését okozhatja.

27) FIGYELEM - A jelen útmutatóban megadott zajszint- és

vibrációértékek a gép legnagyobb használati értékei. A nem egyensúlyban levő vágóelem, a túl gyors mozgás, a karbantar- tás elhanyagolása jelentősen befolyásolják a zajkibocsátást és a vibrálást. Ezért szükséges biztosítani azokat a megelőző intézkedéseket, melyek révén megszüntethetők a magas zaj- szint és a vibrálás okozta lehetséges károsodások; valamint gondoskodni kell a gép karbantartásáról, fülvédőt kell viselni és a munka során szüneteket kell tartani. D) KARBANTARTÁS ÉS TÁROLÁS

1) FIGYELEM! - Bontsa a gép hálózati csatlakozását és olvas-

sa el a vonatkozó kezelési útmutatót minden tisztítási vagy karbantartási művelet végzése előtt. Viseljen megfelelő ruhá- zatot és védőkesztyűt az összes olyan helyzetben, mikor a ke- ze veszélynek van kitéve!

2) FIGYELEM! – Soha ne használja a gépet kopott vagy sérült

alkatrészekkel. A meghibásodott vagy sérült alkatrészeket ne javítsa, hanem cserélje ki. Csak eredeti cserealkatrészeket használjon: a nem eredeti illetve helytelenül felszerelt csereal- katrészek használata veszélyeztetheti a gép biztonságát, bal- esetet vagy személyi sérüléseket okozhat, továbbá felmenti a gyártót a mindennemű kötelezettség és felelősség alól.

3) A használati utasításban le nem írt összes beállítást, va-

lamint karbantartási műveletet viszonteladójánál vagy egy szakszervizben kell elvégeztetni, ahol rendelkeznek a töké- letes munka elvégzéséhez szükséges tudással és felszere- léssel, és nem változtatják meg a gép eredeti üzembiztonsági szintjét. Nem megfelelő műhelyekben, vagy nem szakember által végzett műveletek a jótállás bármely formájának elévü- lését és a gyártó mindennemű felelősség alóli mentesülését vonják maguk után.

4) Minden egyes használat után áramtalanítsa a gépet az

elektromos hálózatról történő lekapcsolással, és ellenőrizze a rajta keletkezett esetleges sérüléseket.

5) A csavarokat és a csavaranyákat mindig tartsa meghúzva,

hogy a gép mindig üzembiztos legyen. Alapvető fontosságú a rendszeres karbantartás a gép biztonságos működése és ál- landó teljesítményszintje érdekében.

6) Rendszeresen ellenőrizze, hogy a vágóegység csavarjai

megfelelően meg vannak-e szorítva.

7) Viseljen védőkesztyűt a vágóegység kezelése, le- vagy fel-

8) A vágóegység élezése után ellenőrizze annak kiegyensú-

lyozását. Valamennyi a vágóegységgel kapcsolatos művelet (leszerelés, élezés, kiegyensúlyozás, visszaszerelés és/vagy csere) felelősségteljes munka, amely különleges hozzáértést igényel a megfelelő szerszámok használatán túl. Biztonsági okokból ezek a műveletek csak szakszervizben végezhetők.

9) A gép beállítási műveletei során ügyeljen arra, hogy az uj-

jai ne szoruljanak be a forgó vágóegység és a gép rögzített részei közé.

10) Ne érjen a vágóegységhez, amíg le nem csatlakoztatta a

gépet a csatlakozóaljzatról, és amíg a vágóegység forgása teljesen le nem állt. A vágóegységen végzett beavatkozások során ügyeljen arra, hogy a vágóegység akkor is mozoghat, amikor a gép nem csatlakozik a hálózathoz.

11) Gyakran ellenőrizze az oldalsó kidobás védőrész, vagy a

hátsó kidobás védőrész és a gyűjtőzsák esetleges elhaszná- lódását vagy sérülését. Cserélje ki, ha sérült.

12) Ha károsodtak, cserélje ki a gyelmeztetést és utasítást je-

lentő öntapadó címkéket.

13) A gépet gyermekek számára nem hozzáférhető helyen

14) Hagyja kihűlni a motort, mielőtt a gépet bárhol elhelyezné.

15) A tűzveszély csökkentése érdekében távolítsa el a gépről

és különösen a motorról a fűmaradványokat, leveleket vagy a zsírfölösleget. Ürítse ki a gyűjtőzsákot, és ne hagyja a lenyírt füvet tartalmazó tárolókat zárt helyiségben.

E) TOVÁBBI FIGYELMEZTETÉSEK

1) Kerülje a gép használatát robbanásveszélynek kitett helye-

ken, gyúlékony folyadékok, gáz vagy por jelenléte esetén. Az elektromos szerszámok szikrákat képeznek, melyek lángra lobbanthatják a port vagy a gőzöket.

2) Tartsa a hosszabbító vezetéket a vágóegységtől távol. A

vágóegység megsértheti a vezetéket és ez a feszültség alatti részekkel való érintkezést okozhatja.

3) Soha ne hajtson rá a fűnyíróval az elektromos vezeték-

re. Fűnyírás közben a vezetéket mindig a fűnyíró mögött kell húzni és mindig a már levágott fű területe felől. A vezetéktar- tó akasztót a jelen használati útmutatóban feltüntetett módon használja, hogy elkerülje a vezeték véletlenszerű lekapcso- lódását, biztosítva ugyanakkor az erőltetés nélküli beillesz- tését az aljzatba.

4) 30 mA–nél nem magasabb áramon kioldó dierenciálkap-

csolón (RCD - Residual Current Device) keresztül táplálja a készüléket.

5) A gép villásdugója legyen az aljzattal kompatibilis. Soha ne

módosítson a villásdugón. Ne használjon adaptereket földe-3 léssel rendelkező gépekhez. A nem módosított és az aljzat- nak megfelelő villásdugók csökkentik az elektromos áram- ütés veszélyét.

6) A gép tápvezetékének károsodása esetén kizárólag erede-

ti cserevezetékre cseréltesse ki a márkakereskedőnél vagy szakszervizben.

7) Bármilyen elektromos készülék állandó hálózati csatlakoz-

tatását képesített villanyszerelőnek kell elvégeznie a hatályos jogszabályoknak megfelelően. A nem megfelelően kivitele- zett csatlakoztatás súlyos személyi sérüléseket idézhet elő, akár halált is okozhat.

8) FIGYELEM: VESZÉLY! A nedvesség és az elektromosság

nem fér össze: Csak szárazon nyúljon az elektromos vezetékekhez és végez- ze azok csatlakoztatását; – A csatlakozóaljzat vagy a vezeték soha ne érintkezzen ned- ves felülettel (pocsolya vagy nedves fű); – A vezetékeknek és az aljzatoknak vízhatlan csatlakozásai legyenek. A kereskedelmi forgalomban kapható vízhatlan és szabványos hosszabbítókat használjon.

9) A tápvezetékek minősége feleljen meg legalább a H05RN-F

vagy H05VV- F típusnak, minimális keresztmetszete 1,5 mm² és ajánlott maximális hossza 25 m legyen.

10) A gép beindítása előtt rögzítse a vezetéket a vezetéktar-

11) Ne használja a vezetéket helytelenül. Ne használja a ve-

zetéket a gép szállításához, és ne a vezetéknél fogva húzza ki a dugót az aljzatból. Tartsa a vezetéket hőforrásoktól, olajtól, éles szélektől illetve mozgó részektől távol. Egy sérült, vagy beakadt vezeték növeli az elektromos áramütés veszélyét.

12) Munka közben ne tartsa összetekerve a hosszabbítót,

hogy fel ne melegedjen.

13) Kerülje a test földelt felületekkel történő érintkezését, mint

például csövek, radiátorok, tűzhelyek és hűtők. Az elektro- mos áramütés veszélye nagyobb, ha a test földelt felülettel érintkezik.

14) Ne terhelje túl a gépet. A munkához megfelelő gépet hasz-

náljon. A megfelelő géppel a munka jobban és biztonságo- sabban végezhető a tervezésekor előirányzott sebességen. F) SZÁLLÍTÁS ÉS MOZGATÁS

1) Minden alkalommal, amikor szükségessé válik a gép fel-

emelése, mozgatása, szállítása vagy megdöntése: – Viseljen vastag munkavédelmi kesztyűt; – A gépet úgy fogja meg, hogy annak súlyát és súlyának el- oszlását gyelembe véve biztos fogást találjon; – A gép elhelyezési vagy raktározási helyének kialakítását gyelembe véve megfelelő számú személy végezze a gép mozgatását a gép súlyának és a szállítóeszköznek a függ- vényében. – Ellenőrizze, hogy a gép mozgása ne okozzon kárt vagy sé- rülést.

2) A szállítás alatt megfelelően rögzítse a gépet kötelekkel

1) A környezet védelmét a gép használata során elsődleges

fontossági szempontként kell gyelembe venni, mivel ez a bé- kés egymás mellett élés és környezetünk érdeke. Ne zavarjon másokat a szomszédságában.

2) Szigorúan tartsa be a helyi előírásokat a csomagolóanya-

gok, használt alkatrészek vagy bármi egyéb, környezetszeny- nyező elem selejtezésére vonatkozóan; ezeket a hulladékokat ne helyezze a háztartási hulladékba, hanem szelektív hulla- dékkezelés keretében szállítsa a megfelelő gyűjtőtelepekre, ahol gondoskodnak azok újrahasznosításáról.

3) Szigorúan tartsa be a helyi előírásokat a levágott növényzet

megsemmisítését illetően.

4) Az üzemen kívül helyezéskor ne szennyezze a géppel a kör-

nyezetet, hanem a hatályos helyi előírások értelmében adja le egy gyűjtőtelepen. ISMERKEDJEN MEG A GÉPPEL!

Ez a gép kerti kisgép, pontosan gyalogvezetésű fűnyírógép. A gép lényegében egy motorból áll, mely a kerekekkel és tolókarral felszerelt védőburkolatba zárt vágóegységet for- gatja. A kezelő a tolókar mögött, a forgó vágóegységtől való bizton- ságos távolságra elhelyezkedve vezetheti a gépet és működ- tetheti a fő vezérléseket. Ha a kezelő eltávolodik a géptől, a motor és a forgó vágóegység néhány másodpercen belül leáll. Rendeltetésszerű használat Ezt a gyalogvezetésű gépet fűnyírásra (és a fű összegyűjté- sére) terveztük és készítettük, alkalmazható a fűnyíró-kapa- citásának megfelelő kiterjedésű kertekben és egyéb füves területeken. A speciális tartozékok és eszközök alkalmazásával a lenyírt fű összegyűjtése elkerülhető, illetve „mulcsozó” hatás érhető el a fűnek a talajon való terítése révén. Felhasználói célcsoport Ez a gép fogyasztói, azaz nem professzionális használatra ké- szült. Ez a gép hobbikertészeti alkalmazásra készült. Nem rendeltetésszerű használat A fentiektől eltérő bármilyen más használat veszélyes lehet és személyi és/vagy tárgyi károkat okozhat. Helytelen használatnak minősülnek az alábbiak (példaként és nem kizárólagosan): – személyek, gyermekek vagy állatok szállítása a gépen; – a gépre felszállva haladás; – a gép használata terhek tolására vagy vontatására; – a gép használata lomb vagy törmelék összegyűjtésére; – a gép használata sövények igazítására vagy nem pázsit jel- legű növényzet vágására; – egy személynél több általi használat; – a forgó vágóegység működtetése a nem füves szakaszo- kon. A GÉP AZONOSÍTÓ CÍMKÉJE

(lásd az ábrákat a ii. oldalon)

1. Zajteljesítmény szint

2. CE minőségazonossági jelzés

6. A gyártó neve és címe

8. A motor névleges teljesítménye és

maximális üzemi sebessége4

10. Hálózati feszültség és -frekvencia

10a. Elektromos védettségi fokozat

14. Hátsó kidobás védőrész

17. Megszakító kapcsoló

18. Elektromos kábel akasztó

Közvetlenül a gép vásárlása után írja át az azonosító számo- kat (3 - 4 - 5) a használati utasítás utolsó oldalán található, erre a célra szolgáló helyre. A példa megfelelőségi nyilatkozat a használati útmutató utolsó előtti oldalán található. Ne dobja a háztartási hulladékba az elektromos készü- lékeket. Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv szerint a hasz- nálatból kivont elektromos berendezéseket elkülönítve kell gyűjteni, az ökokompatibilis újrahasznosítás céljából. Ha az elektromos készülékeket hulladéklerakó helyeken vagy a talajon hagyva selejtezik, az ártalmas anyagok elérhetik a ta- lajvízréteget és az élelmiszerláncba kerülhetnek, mellyel az Ön egészségét károsíthatják. A termék ártalmatlanítására vo- natkozó részletesebb tájékoztatásért forduljon a kommunális hulladék megsemmisítéséért felelős céghez vagy az Ön már- kakereskedőjéhez. A VEZÉRLŐKÖN FELTÜNTETETT JELZÉSEK LEÍRÁSA (ahol vannak)

20. FIGYELEM - A motor beindításával egyidőben a vágó-

BIZTONSÁGI ELŐÍRÁSOK - A fűnyírót körültekintően kell használni! E célból a gépen különböző piktogramokat helyez- tünk el, melyek a legfontosabb használati óvintézkedésekre gyelmeztetnek. Jelentésük magyarázata az alábbiakban ta- lálható. Javasoljuk továbbá, hogy olvassa el gyelmesen a je- len használati utasítás megfelelő fejezetében feltüntetett biz- tonsági előírásokat. Cserélje ki a sérült vagy olvashatatlan címkéket.

41. Figyelem: A gép használatba vétele előtt olvassa el a

használati útmutatót.

42. Kidobás veszély. A gép használata során az idegen sze-

mélyek tartózkodjanak a munkavégzés területén kívül.

44. Ügyeljen az éles vágóegységre: a vágóegység a motor ki-

kapcsolása után tovább forog. Húzza ki a tápellátás csat- lakozódugóját, mielőtt karbantartási műveletekbe kezde- ne, vagy ha a vezeték sérült.

45. Figyelem: Tartsa a tápvezetéket a vágóegységtől távol.

HASZNÁLATI SZABÁLYOK

MEGJEGYZÉS - A szövegben feltüntetett hivatkozások és a (iii. és azt követő oldalakon található) hozzájuk tartozó áb- rák közötti megegyezést az egyes fejezetek címét megelő- ző szám jelöli.

1. AZ ÖSSZESZERELÉS BEFEJEZÉSE

MEGJEGYZÉS A gép bizonyos alkatrészei a szállításkor már felszerelt állapotban lehetnek. FIGYELEM! A gép kicsomagolását és összeszere- lését szilárd, sík felületen kell végezni, továbbá elegen- dő helyet kell biztosítani a gép és a csomagolás mozga- tásához a megfelelő szerszámok alkalmazásával. A csomagolóanyagok selejtezését mindig a helyi hatá- lyos előírásoknak megfelelően kell elvégezni. 1.1a A tolókar felszerelése (“I” típus) Illessze a furatokba a tolókar jobb (1) és bal (2) alsó részét, és rögzítse a mellékelt csavarokkal (3). Szerelje fel a vezetéktartót (4) a tolókar felső részére (5) a megadott pozícióban és rögzítse a mellékelt csavarral (6) és anyával (7). Rögzítse a tolókar felső részét (5) az alsó részekhez a rögzítőgombok (8) és a mellékelt csavarkészlet felhasználá- sával az ábra szerint, használja a két furatot a tolókarnak a ke- zelő termetének megfelelő magasságban való beállításához. Állítsa a kapcsoló hornyát (9) a tartó vezetőeleméhez (10) és tolja a kapcsolót (9) a nyilakkal jelzett irányba ütközésig, ellen- őrizze, hogy a rögzítés stabil legyen. Szerelje fel a kábeltartót (11) a megadott helyzetbe és rögzít- se a kábelt (12). 1.1b A tolókar felszerelése (“II” típus) Szerelje fel a tolókar jobb (1) és bal (2) alsó részét a bur- kolatból kiálló csavarokra (3a) és rögzítse a mellékelt rögzítőgombokkal (3) Szerelje fel a vezetéktartót (4) a tolókar felső részére (5) a megadott pozícióban és rögzítse a mellékelt csavarral (6) és anyával (7). Rögzítse a tolókar felső részét (5) az alsó részekhez a rögzítőgombok (8) és a mellékelt csavarkészlet felhasználá- sával az ábra szerint, használja a két furatot a tolókarnak a ke- zelő termetének megfelelő magasságban való beállításához. Állítsa a kapcsoló hornyát (9) a tartó vezetőeleméhez (10) és tolja a kapcsolót (9) a nyilakkal jelzett irányba ütközésig, ellen- őrizze, hogy a rögzítés stabil legyen. Szerelje fel a kábeltartót (11) a megadott helyzetbe és rögzít- se a kábelt (12).

A gyűjtőzsák felszerelése (“I” és “II” típus) Pattintsa a gyűjtőzsák (2) felső részén kialakított helyére a fo- gantyút (1). Pattintsa a gyűjtőzsák alsó részén (4) kialakított helyére a hosszabbítót (3). Szerelje fel a két részt (2) és (4) ügyelve arra, hogy a rögzítőfülek a helyükre kerüljenek, melyet egy kattanás jelez.

2. A VEZÉRLÉSEK LEÍRÁSA

MEGJEGYZÉS A vezérléseken levő szimbólumok jelen- tése az előző oldalakon található.

Kettős működtetésű kapcsoló A motort egy kettős működtetésű kapcsoló vezérli a véletlen- szerű elindulások elkerülése érdekében.5 Az indításhoz nyomja be a gombot (2) és húzza meg a kart (1). FIGYELEM! A motor beindításával egyidőben a vágóegység is beindul. A motor automatikusan leáll a kar (1) elengedésekor.

A vágási magasság beállítása A vágási magasság beállításához döntse a gépet egyik oldalá- ra és állítsa a kerekek tengelyét a védőburkolaton belül kialakí- tott három horony egyikébe. A magasság legyen egyforma mindkét tengelyen. A MŰVELETET ÁLLÓ VÁGÓEGYSÉG MELLETT VÉGEZZE.

MEGJEGYZÉS Ezzel a fűnyíróval a pázsit nyírása többfé- le módon végezhető, ezért a munka megkezdése előtt a kí- vánt nyírási módnak megfelelően kell előkészíteni a gépet. A MŰVELETET ÁLLÓ MOTORRAL VÉGEZZE.

A gép előkészítése a fűnyíráshoz és a fű gyűjtőzsákba való begyűjtéséhez Emelje fel a hátsó kidobás védőrészt (1) és akassza a helyére a gyűjtőzsákot (2) az ábra szerint.

Indítás Akassza be megfelelően a hosszabbító vezetéket a feltünte- tett ábra szerint. A motor beindításához nyomja be a biztonsági gombot (2) és húzza meg a kapcsoló kart (1).

Fűnyírás A fűnyírás közben ügyeljen arra, hogy az elektromos veze- ték mindig Ön mögött és a már levágott gyep oldalán legyen. A gyep szebb lesz, ha a fűnyírást mindig ugyanazon a magas- ságon és két irányba felváltva végzi. Amikor a gyűjtőzsák megtelt, a fű gyűjtésének hatékonysága csökken és a fűnyírógép hangja megváltozik. Szerelje le és ürítse ki a gyűjtőzsákot. – engedje fel a kapcsoló kart és várjon, míg a vágóegység leáll; – emelje fel a hátsó kidobás védőrészt, fogja meg a fogan- tyút és vegye ki a gyűjtőzsákot úgy, hogy függőleges ál- lásban tartja. Tanácsok a gyep gondozására Minden fűfajta különböző tulajdonságokkal rendelkezik, ezért más-más gondozást igényel. Olvassa el mindig a vetőmag csomagolásán található, az adott területen alkalmazható vá- gási magasságra vonatkozó útmutatást. Vegye gyelembe, hogy a gyepet nagyrészt egy szárból és egy vagy több levélből álló növények alkotják. Ha a levele- ket teljesen levágják, a gyep károsul és a megújulás nehéz- kessé válhat. Általában a következő útmutatások érvényesek: – a túl rövidre nyírás miatt a gyep foltossá, ritkássá válik; – nyáron hagyja hosszabbra a füvet, ezzel elkerülheti a talaj kiszáradását; – ne vágja a füvet, amikor vizes, ilyenkor a vágóegység haté- konysága a rátapadó fű miatt csökken, és a pázsitban sza- kadások keletkezhetnek; – különösen magas fű esetén először végezzen el egy első nyírást a gép legnagyobb vágómagasságával, ezután két- három nap múlva végezzen el egy második nyírást.

A munka befejezése Amikor befejezte a munkát, engedje ki a kart (1). A hosszabbí- tót ELŐSZÖR a fő elektromos aljzatból (2) húzza ki és csak ezt KÖVETŐEN a fűnyíró kapcsolójának (3) oldaláról. VÁRJA MEG A VÁGÓEGYSÉG LEÁLLÁSÁT, mielőtt bármilyen beavatkozást végezne a fűnyírón. FONTOS Ha a motor munkavégzés közben túlhevülés mi- att leáll, kb. 5 percet kell várni, mielőtt újra elindítaná.

4. RENDSZERES KARBANTARTÁS

A fűnyírót tartsa száraz helyen. FONTOS A szabályos időközönként végzett gondos kar- bantartás elengedhetetlen a biztonsági szint, és a gép ere- deti teljesítményének hosszú időn keresztüli megőrzése ér- dekében. Minden beállítási vagy karbantartási műveletet álló motor mellett, a gép hálózati csatlakozásának bontása után kell el- végezni.

1) Minden tisztítási, karbantartási vagy a gépen végezendő

beállítás előtt vegyen fel erős munkakesztyűt.

2) Minden egyes fűnyírás után távolítsa el az alvázban felhal-

mozódott fű- és sármaradványokat, így elkerülheti, hogy száradásukat követően nehézkessé tegyék a következő elindítást.

3) Győződjön meg mindig arról, hogy a légnyílások szennye-

ződésektől mentesek legyenek.

A vágóegység karbantartása A vágóegységen bármilyen beavatkozást lehetőleg a szak- szerviz végezze, mely rendelkezik a megfelelő szerszámok- kal. Ezen a gépen a ii. oldal táblázatában megadott kóddal jelölt vágóegységeket kell alkalmazni. Mivel a gép folyamatos fejlesztés tárgyát képezi, lehetőség nyílik hasonló jellegű és tulajdonságú biztonságos és töké- letes működést biztosító vágóegységre kicserélni a gyárilag beszereltet. Szerelje vissza a vágóegységet (2) úgy, hogy a kódszámot a talaj felé fordítja, az ábrán látható műveletsor szerint. Húzza meg a középső csavart (1) egy 15 Nm-re beállított nyo- matékkulccsal.

A gép tisztítása Ne használjon vízsugarat és ne érje víz a motort és az elekt- romos alkatrészeket. Ne alkalmazzon agresszív folyadékokat az alváz tisztításához!

Mi a tennivaló, amikor...6 A probléma oka Megoldás

1. Az elektromos fűnyírógép nem működik

A gép áramellátása nincs biztosítva. Ellenőrizze az elektromos csatlakozást.

2. Az elektromos fűnyírógép zárlatot okoz

A hálózati aljzat amperértéke nem elegendő Csatlakoztassa a gépet egy megfelelő áramerősséget biztosító aljzathoz Egyéb villamos készülékek is működnek Ne csatlakoztasson egy időben több készüléket ugyanazon aljzathoz.

3. A lenyírt füvet nem gyűjti be a gyűjtőzsák

A vágóegységet ütés érte. Élezze meg a vágóegységet vagy cserélje ki. Ellenőrizze a lenyírt füvet a gyűjtőzsákba irányító bordák állapotát. Az alváz belseje szennyezett. Tisztítsa meg az alváz belsejét, ez megkönnyíti a fűnek a gyűjtőzsákba való továbbítását.

4. A fűnyírás nehézkes

A vágóegység nincs megfelelő állapotban. Élezze meg a vágóegységet vagy cserélje ki.

5. A gép rendellenesen vibrál

Sérült vagy meglazult részek Állítsa le a gépet és húzza ki a tápvezetéket. Ellenőrizze, hogy nincsenek-e rajta sérülések. Ellenőrizze, hogy nincsenek-e meglazult részek, ha szükséges, rögzítse. Az ellenőrzést, cserét vagy javítást szakszervizzel végeztesse el.

6. A motor munkavégzés közben leáll

A motor túlmelegedése miatt a hőkioldó beavatkozott. Állítsa le a gépet és húzza ki a tápvezetéket. Győződjön meg mindig arról, hogy a légnyílások szennyeződésektől mentesek legyenek. Bármilyen kétség, vagy probléma esetén lépjen kapcsolatba a legközelebbi Szervizszolgálattal vagy a viszonteladójával.1 SAUGOS NORMOS kruopščiai laikytis A) APMOKYMAS

EK-megfelelőségi nyilatkozata (2006/42/EK gépirányelv, II. melléklet "A" rész)

1. Alulírott Vállalat

2. Felelősségének teljes tudatában kijelenti, hogy az alábbi

gép: Gyalogvezetésű fűnyírógép / fűnyírás a) Típus / Alaptípus b) Hónap / Gyártás éve c) Gyártási szám d) Motor: elektromos

3. Megfelel az alábbi irányelvek előírásainak:

e) Tanúsító szerv: Nem alkalmazható f) CE vizsgálat típusa: Nem alkalmazható

4. Hivatkozás a harmonizált szabványokra

g) Mért zajteljesítmény szint h) Garantált zajteljesítmény szint

n) Műszaki Dosszié szerkesztésére felhatalmazott személy:
