MANUAL DE USUARIO BL 380 E ALPINA

Cortadora de pasto eléctrica con operador de pie

MANUAL DE INSTRUCCIONES

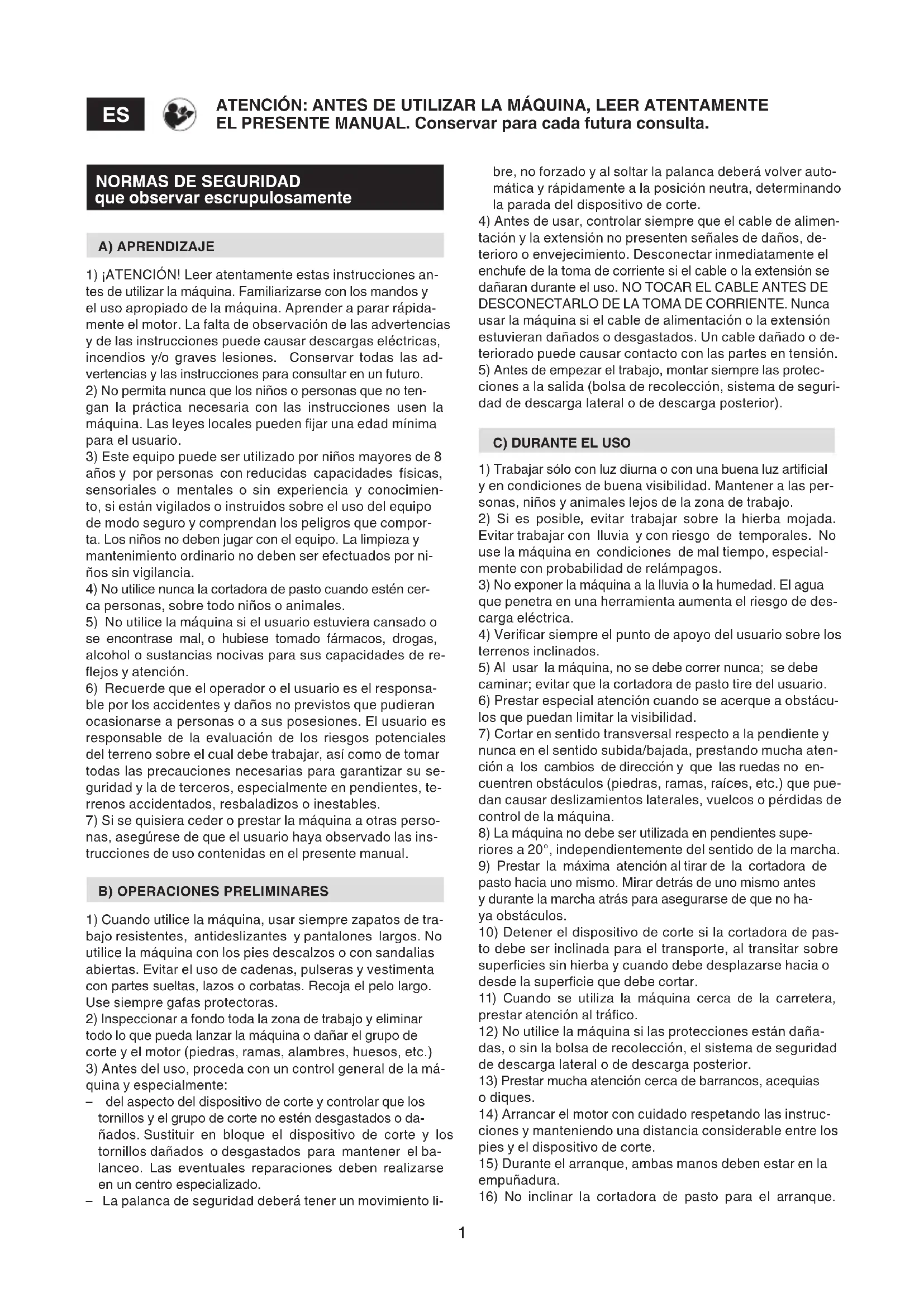

ATENCIÓN: antes de utilizar la máquina, leer atentamente el presente manual.

[2] Potencia nominal * [3] Velocidad máx. de funcionamiento motor * [4] Peso máquina * [5] Tensión y Frecuencia de alimentación [6] Amplitud de corte [7] Nivel de presión acústica [8] Incertidumbre de medida [9] Nivel de potencia acústica medido [10] Nivel de potencia acústica garantizado [11] Nivel de vibraciones [12] Dimensiones (longitud/anchura/altura) [13] Código dispositivo de corte [14] Accesorios [15] Kit para “Mulching”

• Para el dato especíco, hacer referencia a lo indicado en la etiqueta de identicación de la máquina.

D) ÚDRŽBA A SKLADOVÁNÍ

1) ¡ATENCIÓN! Leer atentamente estas instrucciones an-

tes de utilizar la máquina. Familiarizarse con los mandos y el uso apropiado de la máquina. Aprender a parar rápida- mente el motor. La falta de observación de las advertencias y de las instrucciones puede causar descargas eléctricas, incendios y/o graves lesiones. Conservar todas las ad- vertencias y las instrucciones para consultar en un futuro.

2) No permita nunca que los niños o personas que no ten-

gan la práctica necesaria con las instrucciones usen la máquina. Las leyes locales pueden jar una edad mínima para el usuario.

3) Este equipo puede ser utilizado por niños mayores de 8

años y por personas con reducidas capacidades físicas, sensoriales o mentales o sin experiencia y conocimien- to, si están vigilados o instruidos sobre el uso del equipo de modo seguro y comprendan los peligros que compor- ta. Los niños no deben jugar con el equipo. La limpieza y mantenimiento ordinario no deben ser efectuados por ni- ños sin vigilancia.

4) No utilice nunca la cortadora de pasto cuando estén cer-

ca personas, sobre todo niños o animales.

5) No utilice la máquina si el usuario estuviera cansado o

se encontrase mal, o hubiese tomado fármacos, drogas, alcohol o sustancias nocivas para sus capacidades de re- ejos y atención.

6) Recuerde que el operador o el usuario es el responsa-

ble por los accidentes y daños no previstos que pudieran ocasionarse a personas o a sus posesiones. El usuario es responsable de la evaluación de los riesgos potenciales del terreno sobre el cual debe trabajar, así como de tomar todas las precauciones necesarias para garantizar su se- guridad y la de terceros, especialmente en pendientes, te- rrenos accidentados, resbaladizos o inestables.

7) Si se quisiera ceder o prestar la máquina a otras perso-

nas, asegúrese de que el usuario haya observado las ins- trucciones de uso contenidas en el presente manual.

B) OPERACIONES PRELIMINARES

1) Cuando utilice la máquina, usar siempre zapatos de tra-

bajo resistentes, antideslizantes y pantalones largos. No utilice la máquina con los pies descalzos o con sandalias abiertas. Evitar el uso de cadenas, pulseras y vestimenta con partes sueltas, lazos o corbatas. Recoja el pelo largo. Use siempre gafas protectoras.

2) Inspeccionar a fondo toda la zona de trabajo y eliminar

todo lo que pueda lanzar la máquina o dañar el grupo de corte y el motor (piedras, ramas, alambres, huesos, etc.)

3) Antes del uso, proceda con un control general de la má-

quina y especialmente: – del aspecto del dispositivo de corte y controlar que los tornillos y el grupo de corte no estén desgastados o da- ñados. Sustituir en bloque el dispositivo de corte y los tornillos dañados o desgastados para mantener el ba- lanceo. Las eventuales reparaciones deben realizarse en un centro especializado. – La palanca de seguridad deberá tener un movimiento li-

ATENCIÓN: ANTES DE UTILIZAR LA MÁQUINA, LEER ATENTAMENTE EL PRESENTE MANUAL. Conservar para cada futura consulta. bre, no forzado y al soltar la palanca deberá volver auto- mática y rápidamente a la posición neutra, determinando la parada del dispositivo de corte.

4) Antes de usar, controlar siempre que el cable de alimen-

tación y la extensión no presenten señales de daños, de- terioro o envejecimiento. Desconectar inmediatamente el enchufe de la toma de corriente si el cable o la extensión se dañaran durante el uso. NO TOCAR EL CABLE ANTES DE DESCONECTARLO DE LA TOMA DE CORRIENTE. Nunca usar la máquina si el cable de alimentación o la extensión estuvieran dañados o desgastados. Un cable dañado o de- teriorado puede causar contacto con las partes en tensión.

5) Antes de empezar el trabajo, montar siempre las protec-

ciones a la salida (bolsa de recolección, sistema de seguri- dad de descarga lateral o de descarga posterior).

1) Trabajar sólo con luz diurna o con una buena luz articial

y en condiciones de buena visibilidad. Mantener a las per- sonas, niños y animales lejos de la zona de trabajo.

2) Si es posible, evitar trabajar sobre la hierba mojada.

Evitar trabajar con lluvia y con riesgo de temporales. No use la máquina en condiciones de mal tiempo, especial- mente con probabilidad de relámpagos.

3) No exponer la máquina a la lluvia o la humedad. El agua

que penetra en una herramienta aumenta el riesgo de des- carga eléctrica.

4) Vericar siempre el punto de apoyo del usuario sobre los

terrenos inclinados.

5) Al usar la máquina, no se debe correr nunca; se debe

caminar; evitar que la cortadora de pasto tire del usuario.

6) Prestar especial atención cuando se acerque a obstácu-

los que puedan limitar la visibilidad.

7) Cortar en sentido transversal respecto a la pendiente y

nunca en el sentido subida/bajada, prestando mucha aten- ción a los cambios de dirección y que las ruedas no en- cuentren obstáculos (piedras, ramas, raíces, etc.) que pue- dan causar deslizamientos laterales, vuelcos o pérdidas de control de la máquina.

8) La máquina no debe ser utilizada en pendientes supe-

riores a 20°, independientemente del sentido de la marcha.

9) Prestar la máxima atención al tirar de la cortadora de

pasto hacia uno mismo. Mirar detrás de uno mismo antes y durante la marcha atrás para asegurarse de que no ha- ya obstáculos.

10) Detener el dispositivo de corte si la cortadora de pas-

to debe ser inclinada para el transporte, al transitar sobre supercies sin hierba y cuando debe desplazarse hacia o desde la supercie que debe cortar.

11) Cuando se utiliza la máquina cerca de la carretera,

prestar atención al tráco.

12) No utilice la máquina si las protecciones están daña-

das, o sin la bolsa de recolección, el sistema de seguridad de descarga lateral o de descarga posterior.

13) Prestar mucha atención cerca de barrancos, acequias

14) Arrancar el motor con cuidado respetando las instruc-

ciones y manteniendo una distancia considerable entre los pies y el dispositivo de corte.

15) Durante el arranque, ambas manos deben estar en la

16) No inclinar la cortadora de pasto para el arranque.2

Arrancar la máquina sobre una supercie plana y libre de obstáculos o hierba alta.

17) No acercar manos o pies al costado de las partes gira-

torias o debajo de estas. Mantenerse siempre lejos de la abertura de descarga.

18) No levantar ni transportar la cortadora de pasto cuando

el motor está en funcionamiento.

19) No manipular ni desactivar los sistemas de seguridad.

20) En los modelos con tracción, desactivar la transmisión

de las ruedas antes de activar el motor.

21) Utilizar solo los accesorios aprobados por el fabrican-

22) No utilice la máquina si los accesorio/herramientas no

están instalados en los puntos previstos.

23) Desactivar el dispositivo de corte, parar el motor y

quitar el cable de alimentación (asegurándose de que to- das las partes en movimiento se hayan parado comple- tamente): – Durante el transporte de la máquina; – Cada vez que se deje la cortadora de pasto sin vigi- lancia; – Antes de retirar las causas de bloqueo o desatascar el transportador de descarga; – Antes de controlar, limpiar o trabajar con la máquina; – Después de golpear un cuerpo extraño. Vericar los po- sibles daños y efectuar las reparaciones necesarias an- tes de usar nuevamente la máquina.

24) Desactivar el dispositivo de corte y parar el motor:

– Cada vez que se retira o se coloca la bolsa de recolec- ción; - Cada vez que se quita o se vuelve a montar el deector de descarga lateral; – Antes de regular la altura de corte si esta operación no puede ser efectuada desde el puesto del conductor.

25) Mientras se trabaja, por medio de la longitud del man-

go, conservar siempre una distancia de seguridad con res- pecto al dispositivo de corte giratorio.

26) ATENCIÓN – En el caso de roturas o accidentes du-

rante el trabajo, parar inmediatamente el motor, alejar la máquina para no provocar otros daños; en el caso de acci- dentes con lesiones personales o a terceros, activar inme- diatamente los procedimientos de primeros auxilios más adecuados para la situación e ir a un Centro de salud para recibir atención. Retirar cuidadosamente los residuos que podrían causar daños o lesiones a personas o animales si no se les advirtiera.

27) ATENCIÓN – El nivel de ruido y de vibraciones indica-

do en estas instrucciones, son valores máximos de uso de la máquina. El uso de un elemento de corte desajustado, la excesiva velocidad de movimiento y la ausencia de mante- nimiento inuyen de manera signicativa en las emisiones sonoras y en las vibraciones. Como consecuencia es ne- cesario adoptar medidas preventivas apropiadas para eli- minar posibles daños debidos a un ruido elevado y a los esfuerzos por vibraciones; llevar a cabo el mantenimiento de la máquina, usar auriculares anti-ruido, realizar pausas durante el trabajo.

D) MANTENIMIENTO Y ALMACENAMIENTO

1) ¡ATENCIÓN! - Desconectar la máquina de la red de ali-

mentación y leer las relativas instrucciones antes de efec- tuar cualquier operación de limpieza o mantenimiento. Llevar ropa adecuada y guantes de trabajo en todas las si- tuaciones de riesgo para las manos.

2) ¡ATENCIÓN! - No utilice jamás la máquina con piezas

desgastadas o dañadas. Las piezas averiadas o deterio- radas deben ser sustituidas y jamás reparadas. Utilizar ex- clusivamente repuestos originales: el uso de recambios no originales y/o no montados correctamente pone en peligro la seguridad de la máquina, puede causar accidentes o le- siones personales y exime al Fabricante de toda obligación y responsabilidad.

3) Todas las intervenciones de mantenimiento y regula-

ción no descritas en este manual deben efectuarse en su Distribuidor o en un centro especializado, que dispone de conocimientos y herramientas necesarias para que el tra- bajo se efectúe correctamente, manteniendo el grado de seguridad original de la máquina. Operaciones efectuadas en estructuras inadecuadas o por personas no cualicadas conllevan el vencimiento de toda forma de Garantía y de to- da obligación o responsabilidad del Fabricante.

4) Después de cada uso, desconecte la máquina de la red

de alimentación y controle eventuales daños.

5) Mantener bien apretados tuercas y tornillos para garan-

tizar que la máquina esté siempre en condiciones seguras de funcionamiento. Un mantenimiento regular es esencial para la seguridad y para conservar el nivel de las presta- ciones.

6) Controlar regularmente que los tornillos del dispositivo

de corte estén apretados correctamente.

7) Usar guantes de trabajo para manejar el dispositvo de

corte, para desmontarlo y volver a montarlo.

8) Al alar el dispositivo de corte prestar atención para que

quede equilibrado. Todas las operaciones relacionadas con el dispositivo de corte (desmontaje, alado, equilibra- do, remontado y/o sustitución) son tareas que requieren una competencia especíca y el empleo de equipos espe- ciales; por razones de seguridad, es necesario efectuarlas en un centro especializado.

9) Durante las operaciones de regulación de la máquina,

prestar mucha atención para evitar que queden atrapados los dedos entre el dispositivo de corte y las partes jas de la máquina.

10) No tocar el dispositivo de corte mientras la máquina es-

té conectada a la toma de corriente y hasta que el disposi- tivo de corte no esté parado completamente . Durante las intervenciones en el dispositivo de corte, prestar atención a que el dispositivo de corte pueda moverse, también si la máquina está desconectada de la red.

11) Controlar frecuentemente el sistema de seguridad des-

carga lateral, el sistema de seguridad de descarga poste- rior, la bolsa de recolección para vericar su desgaste o deterioro. Sustituirlos si están dañados.

12) Sustituir los adhesivos que indican instrucciones y

mensajes de advertencia, si estuvieran dañados.

13) Guardar la máquina en un lugar inaccesible a los niños.

14) Deje enfriar el motor antes de almacenar la máquina en

15) Para reducir el riesgo de incendios, mantener la má-

quina y en particular el motor libres de residuos de hierba, hojas o grasa excesiva. Vacíe la bolsa de recolección y no deje los contenedores con la hierba cortada en el interior de un local.

E) ADVERTENCIAS ADICIONALES

1) No use la máquina en ambientes con riesgo de explo-

sión, en presencia de líquidos inamables, gas o polvos. Las herramientas eléctricas generan chispas que pueden incendiar el polvo o los vapores.

2) Mantener el cable de prolongación alejado del dispositi-

vo de corte. El dispositivo de corte puede dañar el cable y provocar el contacto con las partes en tensión.3

3) No pasar jamás con la cortadora de pasto sobre el ca-

ble eléctrico. Durante el corte, arrastrar siempre el cable detrás de la cortadora de pasto y de la parte en la que ya se cortó la hierba. Utilizar el sujetacables para evitar que el cable de prolongación se desconecte accidentalmen- te, asegurándose al mismo tiempo de la correcta introduc- ción en la toma.

4) Alimentar el aparato mediante un diferencial (RCD -

Residual Current Device) con una corriente de disparo no superior a 30 mA.

5) El enchufe de la máquina debe ser compatible con la

toma de corriente. No cambie nunca el enchufe. No use adaptadores con las máquinas dotados de puesta a tierra. Los enchufes no modicados y apropiados a la toma redu- cen el riesgo de descarga eléctrica.

6) El cable de alimentación de la máquina, si estuviera da-

ñado, debe ser sustituido únicamente con un recambio ori- ginal, por su distribuidor o en un centro autorizado.

7) La conexión permanente de cualquier aparato eléctrico

a la red eléctrica del edicio debe ser realizada por un elec- tricista especializado, conforme a las normativas vigentes. Una conexión incorrecta puede provocar serios daños per- sonales, incluso la muerte.

8) ATENCIÓN: ¡PELIGRO! Humedad y electricidad no son

compatibles: La manipulación y la conexión de los cables eléctricos de- ben efectuarse en ambiente seco; – No se debe poner nunca en contacto una toma eléc- trica o un cable con una zona mojada (charco o hierba húmeda); – Las conexiones entre los cables y las tomas deben ser tipo estanco. Utilizar prolongadores con tomas integra- les estancas y homologadas, disponibles en el mercado.

9) Los cables de alimentación deben ser de calidad igual o

superior al tipo H05RN-F ó H05VV-F con una sección míni- ma de 1,5 mm² y una longitud máxima aconsejada de 25 m.

10) Enganchar el cable en el sujetacables antes de poner

en marcha la máquina.

11) No use el cable indebidamente. No use el cable para

transportar la máquina, tirarla o para desconectarla de la toma. Tenga el cable alejado del calor, aceite, aristas vivas o partes en movimiento. Un cable dañado o enganchado aumenta el riesgo de descarga eléctrico.

12) No enrolle el cable de prolongación durante el trabajo,

para evitar que se sobrecaliente.

13) Evitar el contacto del cuerpo con supercies de masa

o a tierra, como tubos, radiadores, cocinas, frigorícos. El riesgo de descarga eléctrica aumenta si el cuerpo se en- cuentra en masa o tierra.

14) No sobrecargue la máquina. Use la máquina apropiada

al trabajo. Una máquina adecuada efectuará el trabajo me- jor y de la manera más segura, a la velocidad para la cual se ha proyectado.

F) TRANSPORTE Y DESPLAZAMIENTO

1) Cada vez que sea necesario realizar maniobras, levantar

o transportar la máquina, será necesario: – Usar guantes robustos de trabajo; – Aferrar la máquina desde los puntos que ofrezcan una sujeción segura, teniendo en cuenta el peso y la distri- bución – Emplear una cantidad de personas adecuada para el pe- so de la máquina y para las características del medio de transporte o del lugar donde será colocada o retirada. – Asegurarse de que el desplazamiento de la máquina no cause daños o lesiones.

2) Durante el transporte, sujetar la máquina adecuadamen-

te con cuerdas o cadenas.

G) TUTELA DEL MEDIO AMBIENTE

1) La protección del ambiente debe ser un aspecto rele-

vante y prioritario en el uso de la máquina, a benecio de la convivencia civil y del ambiente en el que vivimos. Evitar ser un elemento de disturbio para los vecinos.

2) Respetar escrupulosamente las normas locales sobre la

eliminación de embalajes, partes deterioradas o cualquier elemento con fuerte impacto ambiental; estos residuos de- ben separarse y entregarse a los centros de recogida es- pecícos que realizarán el reciclaje de los materiales.

3) Respetar escrupulosamente las normas locales sobre la

eliminación de los materiales después del corte.

4) En el momento de la puesta fuera de servicio, no aban-

done la máquina en el ambiente, deberá contactar un cen- tro de recogida, según las normas locales vigentes.

DESCRIPCIÓN DE LA MÁQUINA

Y SECTOR DE APLICACIÓN

Esta máquina es un equipo de jardinería, exactamente, una cortadora de pasto con operador de pie. La máquina se compone esencialmente de un motor, que acciona un dispositivo de corte encerrado en un cárter, provisto de ruedas y de un mango. El operador es capaz de conducir la máquina y de accionar los mandos principales manteniéndose siempre detrás del mango y, por lo tanto, a una distancia de seguridad del dis- positivo de corte giratorio. El alejamiento del operador de la máquina provoca la parada del motor y de la cuchilla en unos pocos segundos. Uso previsto Esta máquina se ha diseñado y construido para cortar (y recoger) el césped en jardines y zonas verdes, de una ex- tensión acorde con la capacidad de corte, realizada con la presencia de un operador de pie. La presencia de accesorios o de dispositivos especícos puede evitar la recogida del césped cortado o producir un efecto “mulching” con deposición del césped cortado en el terreno. Tipología de usuario Esta máquina está destinada al uso por parte de consumi- dores, es decir, operadores no profesionales. Esta máqui- na está destinada para un “uso semi-profesional”. Uso inadecuado Cualquier otro tipo de uso, no conforme con aquellos indi- cados anteriormente, puede ser peligroso y causar daños a personas y/o cosas. Es inapropiado (ejemplos son excluyentes): – transportar en la máquina personas, niños o animales; – usar la máquina para transportarse; – usar la máquina para arrastrar o empujar cargas;4 – usar la máquina para recoger hojas o residuos; – usar la máquina para recortar setos o para el corte de ve- getación no herbosa; – el uso de la máquina por parte de más de una persona; – accionar el dispositivo giratorio en los tramos sin hierba.

ETIQUETA DE IDENTIFICACIÓN

Y COMPONENTES DE LA MÁQUINA

(ver figuras en pág. ii)

1. Nivel de potencia acústica

2. Marca CE de conformidad

3. Año de fabricación

4. Tipo de cortadora de pasto

5. Número de matrícula

6. Nombre y dirección del Fabricante

8. Potencia nominal y velocidad máxima de funciona-

10. Tensión y frecuencia de alimentación

10a. Grado de protección eléctrica

13. Dispositivo de corte

14. Sistema de seguridad de descarga

15. Bolsa de recolección

18. Enganche del cable eléctrico

Inmediatamente después de haber comprado la máquina, transcribir los números de identicación (3 - 4 - 5) en los es- pacios correspondientes, en la última página del manual. El ejemplo de la declaración de conformidad se encuentra en la penúltima página del manual. No desechar los aparatos eléctricos junto con los re- siduos domésticos. Según la Directiva Europea 2012/19/UE sobre los residuos de equipos eléctricos y electrónicos y su aplicación conforme a las normas nacionales, los equipos eléctricos fuera de servicio debe- rán recogerse separadamente para volverse a emplear de manera eco-compatible. Si los equipos eléctricos se elimi- nan en un vertedero de residuos o en el terreno, las sustan- cias nocivas pueden alcanzar la capa acuífera y entrar en la cadena alimentaria, dañando su salud y bienestar. Para obtener más información sobre la eliminación de este pro- ducto, contactar con el Ente competente para la elimina- ción de los residuos domésticos o con su Distribuidor. DESCRIPCIÓN DE LOS SÍMBOLOS INDICADOS EN LOS MANDOS (donde estén previstos)

20. ATENCIÓN - El arranque del motor provoca el acopla-

miento contemporáneo del dispositivo de corte.

PRESCRIPCIONES DE SEGURIDAD - Su cortadora de pasto debe ser utilizada con prudencia. Para tal n, en la máquina se han colocado pictogramas, destinados a re- cordar las precauciones de uso. El signicado se explica a continuación. Además, le recordamos leer atentamente las normas de seguridad indicadas en el capítulo corres- pondiente del presente manual. Sustituir las etiquetas dañadas o ilegibles.

41. Atención: Leer el manual de instrucciones antes de uti-

42. Riesgo de expulsión. Mantener a las personas aleja-

das de la zona de trabajo durante el uso.

44. Atención al dispositivo de corte: el dispositivo de cor-

te sigue girando después de apagar el motor. Quitar el enchufe de la alimentación antes de proceder con el mantenimiento o si el cable está dañado.

45. Atención: mantener el cable de prolongación alejado

del dispositivo de corte.

NOTA - La correspondencia entre las referencias con- tenidas en el texto y las respectivas figuras (coloca- das en las páginas iii y siguientesa) es relativa al nú- mero que precede el título del parágrafo.

1. COMPLETAR EL MONTAJE

NOTA La máquina puede ser suministrada con algunos componentes ya montados. ¡ATENCIÓN! El desembalaje y el cumplimiento del montaje deben ser efectuados sobre una superficie plana y sólida, con espacio suficiente para el despla- zamiento de la máquina y de los embalajes, utilizando siempre herramientas apropiadas. La eliminación de los embalajes debe efectuarse según las disposiciones locales vigentes. 1.1a Montaje del mango (Tipo “I”) Introducir en los correspondientes oricios las partes infe- riores derecha (1) e izquierda (2) del mango y jarlas con los tornillos (3) suministrados. Aplicar el sujetacables (4) en la parte superior del mango (5) en la posición indicada y jarlo con el tornillo (6) y la tuerca (7) suministrado. Fijar la parte superior del mango (5) a las partes inferiores mediante las asitas (8) y la tornillería suministrada, como se indica, utilizando uno de los dos oricios previstos pa- ra adecuar la altura del mango a la estatura del operador. Alinear la ranura del interruptor (9) a la guía del soporte (10) y empujar el interruptor (9) en el sentido indicado por las echas, hasta el nal de carrera, asegurándose de que el acoplamiento resulte ser estable. Aplicar el sujetacables (11) en la posición indicada y en- ganchar el cable (12). 1.1b Montaje del mango (Tipo “II”) Montar las partes inferiores derecha (1) e izquierda (2) del mango en los tornillos (3a) sobresalientes del chasis y jar- las con las asitas (3) suministradas. Aplicar el sujetacables (4) en la parte superior del mango (5) en la posición indicada y jarlo con el tornillo (6) y la tuerca (7) suministrado. Fijar la parte superior del mango (5) a las partes inferiores mediante las asitas (8) y la tornillería suministrada, como se indica, utilizando uno de los dos oricios previstos pa- ra adecuar la altura del mango a la estatura del operador. Alinear la ranura del interruptor (9) a la guía del soporte (10)5 y empujar el interruptor (9) en el sentido indicado por las echas, hasta el nal de carrera, asegurándose de que el acoplamiento resulte ser estable. Aplicar el sujetacables (11) en la posición indicada y en- ganchar el cable (12). 1.2. Montaje de la bolsa de recolección (Tipo “I” y tipo “II”) Montar la manija (1) en la parte superior de la bolsa de re- colección (2) introduciéndola a presión en las sedes co- rrespondientes. Montar la extensión (3) en la base de la parte inferior de la bolsa de recolección (4) , introduciéndola a presión en las sedes correspondientes. Montar las dos partes (2) y (4), insertando a fondo los en- ganches en las sedes, hasta percibir el disparo.

2. DESCRIPCIÓN DE LOS MANDOS

NOTA El significado de los símbolos indicados en los mandos se explica en las páginas precedentes.

2.1 Interruptor de doble acción

El motor es controlado por un interruptor de doble acción para evitar arranques accidentales. Para el arranque, presionar el pulsador (2) y tirar de la pa- lanca (1). ¡ATENCIÓN! El arranque del motor provoca el acoplamiento contemporáneo del dispositivo de corte. El motor se para automáticamente al soltar la palanca (1).

2.2 Regulación de la altura de corte

Para regular la altura de corte, inclinar la máquina hacia un lado y colocar el eje de las ruedas en una de las tres ranu- ras previstas dentro del chasis. La altura debe ser igual para ambos ejes. EJECUTAR LA OPERACIÓN CON EL DISPOSITIVO DE CORTE PARADO.

NOTA Esta máquina permite cortar el césped de modos diferentes; antes de iniciar el trabajo es oportuno preparar la máquina según el cortado que se desea llevar a cabo. EJECUTAR LA OPERACIÓN CON EL MOTOR APAGADO.

3.1 Predisposición para el corte

y la recogida de la hierba en la bolsa de reco- lección Levantar el sistema de seguridad de descarga posterior (1) y enganchar correctamente la bolsa de recolección (2) co- mo se indica en la gura.

Enganchar correctamente el cable prolongador como se indica. Para arrancar el motor, presionar el pulsador de seguridad (2) y tirar de la palanca (1) del interruptor.

3.3 Corte de la hierba

Durante el corte, hacer que siempre el cable eléctrico esté a sus espaldas y de la parte del prado que ya se ha cortado. El aspecto del césped será mejor si los cortes se efectúan siempre a la misma altura y alternativamente en las dos direcciones. Cuando la bolsa de recolección esté demasiado llena, la recogida del césped ya no es eciente y el ruido de la cor- tadora de pasto cambia. Para quitar y vaciar la bolsa de recolección, – Soltar la palanca del interruptor y esperar la parada del dispositivo de corte; – levantar el sistema de seguridad descarga posterior , aferrar la manija y quitar la bolsa de recolección mante- niéndola en posición erecta. Consejos para el cuidado del prado Cada tipo de hierba presenta características diferentes y por lo tanto puede requerir diferentes modalidades para el cuidado del césped; leer siempre las indicaciones conte- nidas en los embalajes las semillas relativas a la altura de corte, según sean las condiciones de crecimiento de la zo- na en la que se trabaja. Es necesario recordar que la mayor parte de la hierba está compuesta por un tallo y por una o más hojas. Si las hojas se cortan completamente, el césped se daña y el creci- miento será más difícil. En líneas generales, pueden aplicarse las siguientes in- dicaciones: – un corte demasiado bajo provoca tirones y claros en el césped, con un aspecto de “manchas”. – en verano ,el corte debe ser más alto para evitar que se seque el terreno; – no cortar la hierba cuando esté mojada; esto puede re- ducir la eciencia del dispositivo giratorio a causa de la hierba que se engancha y provoca tirones en el césped. – en el caso de hierba especialmente alta, se aconseja efectuar un primer corte a la máxima altura permitida por la máquina, seguido de un segundo corte a los dos o tres días.

3.4 Final del trabajo

Al nal del trabajo, soltar la palanca (1). Desconectar el alargador ANTES de la toma de corriente general (2) y DESPUÉS del lado del interruptor de la cortadora de pas- to (3). ESPERAR HASTA QUE SE DETENGA EL DISPOSTIVO DE CORTE antes de efectuar cualquier tipo de interven- ción en la cortadora de pasto. IMPORTANTE Si el motor se detiene por sobrecalenta- miento durante el trabajo, es necesario esperar 5 minutos aproximadamente antes de reencenderlo.

4. MANTENIMIENTO ORDINARIO

Conservar la cortadora de pasto en un lugar seco. IMPORTANTE El mantenimiento regular y atento es in- dispensable para mantener a lo largo del tiempo los niveles de seguridad y las prestaciones originales de la máquina. Toda operación de regulación o mantenimiento debe ser realizada con el motor parado, con la máquina desconec- tada de la red eléctrica.6 En caso de dudas o problemas, contactar con el Servicio de Asistencia más cercano o con su Distribuidor..

1) Usar guantes robustos de trabajo antes de cada inter-

vención de limpieza, manutención o regulación en la máquina.

2) Después de cada corte, extraer los restos de hierba y

el fango acumulados en el interior del chasis para evitar que, al secarse, diculten el sucesivo arranque.

3) Vericar siempre que las tomas de aire estén libres de

4.1 Mantenimiento del dispositivo

de corte Es conveniente que se efectúe toda intervención del dispo- sitivo giratorio en un Centro especializado, que dispone de los equipos apropiados. En esta máquina se prevé el uso de dispositivo de corte con el código indicado en la tabla de la página ii. Dada la evolución del producto, el dispositivo de corte arri- ba indicado podrá ser sustituido por otro, con caracterís- ticas análogas de intercambiabilidad y seguridad de fun- cionamiento. Volver a montar el dispositivo de corte (2) con el código dirigido hacia el terreno, siguiendo la secuencia indicada en la gura. Apriete a fondo el tornillo central (1) con una llave dinamo- métrica, calibrada en 15 Nm.

4.2 Limpieza de la máquina

No usar chorros de agua y evitar mojar el motor y las par- tes eléctricas. No usar líquidos agresivos para limpiar el chasis.

Qué hacer si ... Origen del problema Acción correctiva

1. La cortadora de pasto eléctrica no funciona

No llega corriente a la máquina Verificar la conexión eléctrica

2. La cortadora de pasto eléctrica hace saltar la

corriente El amperaje de la toma de corriente no es suficiente Conectar la máquina a una toma de corriente con suficiente amperaje Otros dispositivos eléctricos están en funcionamiento No conectar otros aparatos a la vez en la misma toma de corriente

3. La hierba cortada ya no es recogida en la bolsa

de recolección El dispositivo de corte ha recibido un golpe Afilar el dispositivo de corte sustituirlo Verificar las aletas que orientan la hierba hacia la bolsa de recolección. El interior del chasis está sucio Limpiar el interior del chasis para facilitar la evacuación de la hierba hacia la bolsa de recolección

4. La hierba se corta con dificultad

El dispositivo de corte no está en buen estado Afilar el dispositivo de corte sustituirlo

5. La máquina empieza a vibrar de manera anómala

Dañada o partes aflojadas Parar la máquina y quitar el cable de alimentación Verificar eventuales daños Controlar que no haya partes flojas y apretarlas si las hubiera Proveer con los controles, sustituciones o reparaciones en un Centro Especializado

6. El motor se para durante el trabajo.

Intervención de la protección térmica por sobrecalentamiento del motor. Parar la máquina y quitar el cable de alimentación. Verificar siempre que las tomas de aire estén libres de residuos.1 OHUTUSNÕUDED täpselt järgida A) ETTEVALMISTAMINE

D) HOOLDAMINE JA HOIULEPANEK

B) SAGATAVOŠANĀS DARBI

D) ONDERHOUD EN OPSLAG

B) PRZYGOTOWANIE DO PRACY

E COMPONENTES DA MÁQUINA

(ver figuras na pág. ii)

Dispositivo de corte

A) INSTRUIRE PERSONAL

D) ÚDRŽBA A SKLADOVANIE

D) BAKIM VE DEPOLAMA

Declaración de Conformidad CE (Directiva Máquinas 2006/42/CE, Anexo II, parte A)

2. Declara bajo su propia responsabilidad que la máquina:

Cortadora de pasto con operador de pie / corte hierba a) Tipo / Modelo Base b) Mes / Año de fabricación c) Matrícula d) Motor: eléctrico

3. Cumple con las especificaciones de las directivas:

e) Ente certificador: No aplica f) Examen CE del Tipo: No aplica

4. Referencia a las Normas armonizadas

g) Nivel de potencia sonora medido h) Nivel de potencia sonora garantizado

i) Amplitud de corte

i) Amplitude de corte
