NÁVOD K OBSLUZE BL 380 E ALPINA

Elektrická sekačka se stojící obsluhou

UPOZORNĚNÍ: před použitím stroje si pozorně přečtěte tento návod k použití.

Elektrická kosačka so stojacou obsluhou

ČESKY - Překlad původního návodu k používání .........................................................................

[2] Jmenovitý výkon * [3] Maximální rychlost činnosti motoru * [4] Hmotnost stroje * [5] Napájecí napětí a frekvence [6] Šířka sečení [7] Úroveň akustického tlaku [8] Nepřesnost měření [9] Úroveň naměřeného akustického výkonu [10] Úroveň zaručeného akustického výkonu [11] Úroveň vibrací [12] Rozměry (délka/šířka/výška) [13] Kód sekacího zařízení [14] Příslušenství [15] Sada pro Mulčování

• Ohledně uvedeného údaje vycházejte z hodnoty uvedené na identikačním štítku stroje.

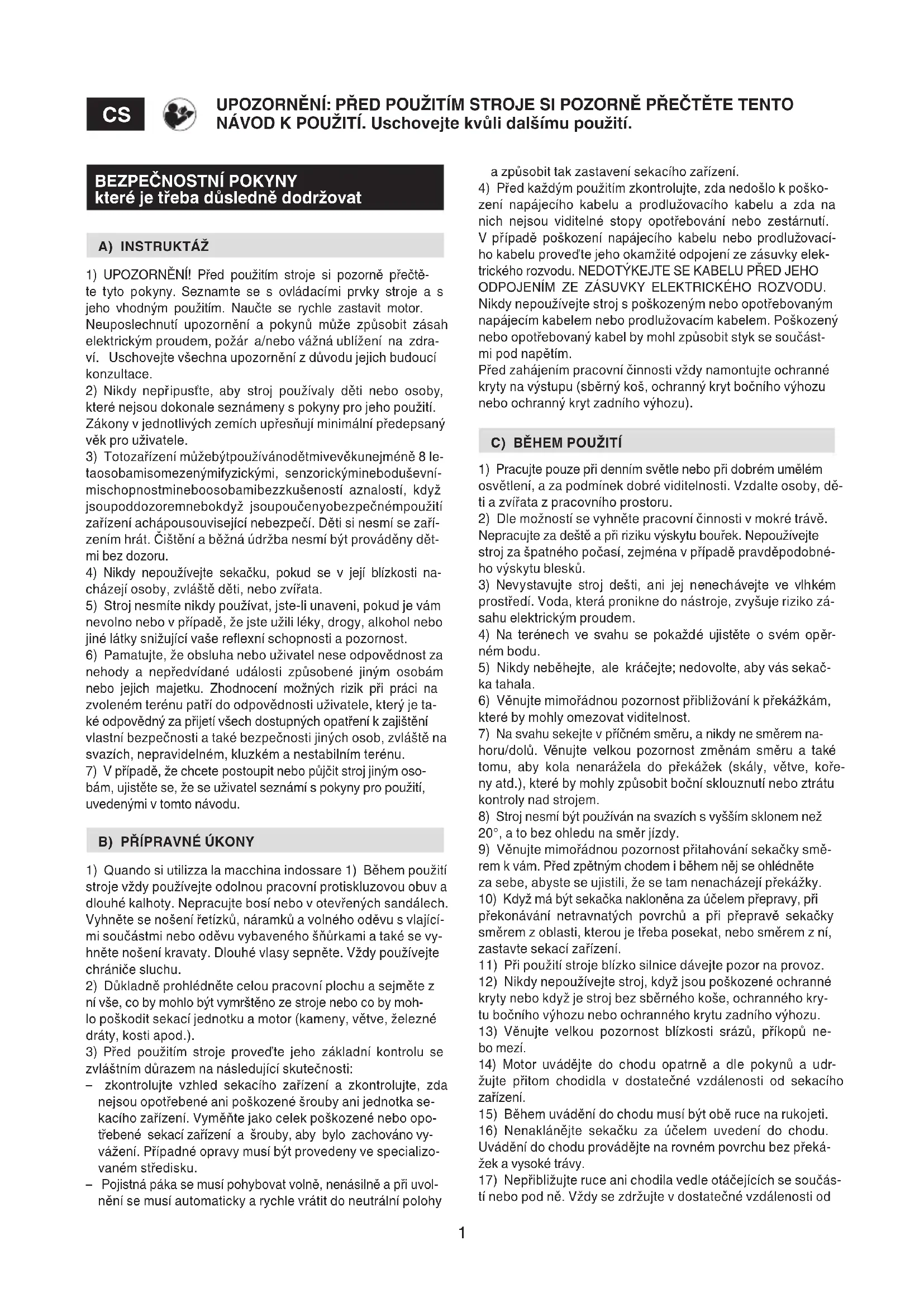

které je třeba důsledně dodržovat A) INSTRUKTÁŽ

1) UPOZORNĚNÍ! Před použitím stroje si pozorně přečtě-

te tyto pokyny. Seznamte se s ovládacími prvky stroje a s jeho vhodným použitím. Naučte se rychle zastavit motor. Neuposlechnutí upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo vážná ublížení na zdra- ví. Uschovejte všechna upozornění z důvodu jejich budoucí konzultace.

2) Nikdy nepřipusťte, aby stroj používaly děti nebo osoby,

které nejsou dokonale seznámeny s pokyny pro jeho použití. Zákony v jednotlivých zemích upřesňují minimální předepsaný věk pro uživatele.

3) Totozařízení můžebýtpoužívánodětmivevěkunejméně 8 le-

taosobamisomezenýmifyzickými, senzorickýmineboduševní- mischopnostmineboosobamibezzkušeností aznalostí, když jsoupoddozoremnebokdyž jsoupoučenyobezpečnémpoužití zařízení achápousouvisející nebezpečí. Děti si nesmí se zaří- zením hrát. Čištění a běžná údržba nesmí být prováděny dět- mi bez dozoru.

4) Nikdy nepoužívejte sekačku, pokud se v její blízkosti na-

cházejí osoby, zvláště děti, nebo zvířata.

5) Stroj nesmíte nikdy používat, jste-li unaveni, pokud je vám

nevolno nebo v případě, že jste užili léky, drogy, alkohol nebo jiné látky snižující vaše reexní schopnosti a pozornost.

6) Pamatujte, že obsluha nebo uživatel nese odpovědnost za

nehody a nepředvídané události způsobené jiným osobám nebo jejich majetku. Zhodnocení možných rizik při práci na zvoleném terénu patří do odpovědnosti uživatele, který je ta- ké odpovědný za přijetí všech dostupných opatření k zajištění vlastní bezpečnosti a také bezpečnosti jiných osob, zvláště na svazích, nepravidelném, kluzkém a nestabilním terénu.

7) V případě, že chcete postoupit nebo půjčit stroj jiným oso-

bám, ujistěte se, že se uživatel seznámí s pokyny pro použití, uvedenými v tomto návodu.

stroje vždy používejte odolnou pracovní protiskluzovou obuv a dlouhé kalhoty. Nepracujte bosí nebo v otevřených sandálech. Vyhněte se nošení řetízků, náramků a volného oděvu s vlající- mi součástmi nebo oděvu vybaveného šňůrkami a také se vy- hněte nošení kravaty. Dlouhé vlasy sepněte. Vždy používejte chrániče sluchu.

2) Důkladně prohlédněte celou pracovní plochu a sejměte z

ní vše, co by mohlo být vymrštěno ze stroje nebo co by moh- lo poškodit sekací jednotku a motor (kameny, větve, železné dráty, kosti apod.).

3) Před použitím stroje proveďte jeho základní kontrolu se

zvláštním důrazem na následující skutečnosti: – zkontrolujte vzhled sekacího zařízení a zkontrolujte, zda nejsou opotřebené ani poškozené šrouby ani jednotka se- kacího zařízení. Vyměňte jako celek poškozené nebo opo- třebené sekací zařízení a šrouby, aby bylo zachováno vy- vážení. Případné opravy musí být provedeny ve specializo- vaném středisku. – Pojistná páka se musí pohybovat volně, nenásilně a při uvol- nění se musí automaticky a rychle vrátit do neutrální polohy

UPOZORNĚNÍ: PŘED POUŽITÍM STROJE SI POZORNĚ PŘEČTĚTE TENTO NÁVOD K POUŽITÍ. Uschovejte kvůli dalšímu použití. a způsobit tak zastavení sekacího zařízení.

4) Před každým použitím zkontrolujte, zda nedošlo k poško-

zení napájecího kabelu a prodlužovacího kabelu a zda na nich nejsou viditelné stopy opotřebování nebo zestárnutí. V případě poškození napájecího kabelu nebo prodlužovací- ho kabelu proveďte jeho okamžité odpojení ze zásuvky elek- trického rozvodu. NEDOTÝKEJTE SE KABELU PŘED JEHO ODPOJENÍM ZE ZÁSUVKY ELEKTRICKÉHO ROZVODU. Nikdy nepoužívejte stroj s poškozeným nebo opotřebovaným napájecím kabelem nebo prodlužovacím kabelem. Poškozený nebo opotřebovaný kabel by mohl způsobit styk se součást- mi pod napětím. Před zahájením pracovní činnosti vždy namontujte ochranné kryty na výstupu (sběrný koš, ochranný kryt bočního výhozu nebo ochranný kryt zadního výhozu).

1) Pracujte pouze při denním světle nebo při dobrém umělém

osvětlení, a za podmínek dobré viditelnosti. Vzdalte osoby, dě- ti a zvířata z pracovního prostoru.

2) Dle možností se vyhněte pracovní činnosti v mokré trávě.

Nepracujte za deště a při riziku výskytu bouřek. Nepoužívejte stroj za špatného počasí, zejména v případě pravděpodobné- ho výskytu blesků.

3) Nevystavujte stroj dešti, ani jej nenechávejte ve vlhkém

prostředí. Voda, která pronikne do nástroje, zvyšuje riziko zá- sahu elektrickým proudem.

4) Na terénech ve svahu se pokaždé ujistěte o svém opěr-

5) Nikdy neběhejte, ale kráčejte; nedovolte, aby vás sekač-

6) Věnujte mimořádnou pozornost přibližování k překážkám,

které by mohly omezovat viditelnost.

7) Na svahu sekejte v příčném směru, a nikdy ne směrem na-

horu/dolů. Věnujte velkou pozornost změnám směru a také tomu, aby kola nenarážela do překážek (skály, větve, koře- ny atd.), které by mohly způsobit boční sklouznutí nebo ztrátu kontroly nad strojem.

8) Stroj nesmí být používán na svazích s vyšším sklonem než

20°, a to bez ohledu na směr jízdy.

9) Věnujte mimořádnou pozornost přitahování sekačky smě-

rem k vám. Před zpětným chodem i během něj se ohlédněte za sebe, abyste se ujistili, že se tam nenacházejí překážky.

10) Když má být sekačka nakloněna za účelem přepravy, při

překonávání netravnatých povrchů a při přepravě sekačky směrem z oblasti, kterou je třeba posekat, nebo směrem z ní, zastavte sekací zařízení.

11) Při použití stroje blízko silnice dávejte pozor na provoz.

12) Nikdy nepoužívejte stroj, když jsou poškozené ochranné

kryty nebo když je stroj bez sběrného koše, ochranného kry- tu bočního výhozu nebo ochranného krytu zadního výhozu.

13) Věnujte velkou pozornost blízkosti srázů, příkopů ne-

14) Motor uvádějte do chodu opatrně a dle pokynů a udr-

žujte přitom chodidla v dostatečné vzdálenosti od sekacího zařízení.

15) Během uvádění do chodu musí být obě ruce na rukojeti.

16) Nenaklánějte sekačku za účelem uvedení do chodu.

Uvádění do chodu provádějte na rovném povrchu bez překá- žek a vysoké trávy.

17) Nepřibližujte ruce ani chodila vedle otáčejících se součás-

tí nebo pod ně. Vždy se zdržujte v dostatečné vzdálenosti od2 výstupního otvoru.

18) Nezvedejte ani nepřepravujte sekačku, když je motor v

19) Neprovádějte neoprávněné zásahy do bezpečnostních

zařízení ani je nevyřazujte z činnosti.

20) U modelů s pohonem před uvedením motoru do chodu vy-

řaďte náhon na kola.

21) Používejte výhradně příslušenství schválené výrobcem

22) Nepoužívejte stroj, když příslušenství/nástroje není nain-

stalováno/nejsou nainstalovány na určených místech.

23) Vyřaďte sekací zařízení, zastavte motor a odpojte napáje-

cí kabel (a ujistěte se, že jsou všechny pohybující se součásti úplně zastavené): – Během přepravy stroje; – při každém ponechání sekačky bez dozoru; – před odstraňováním příčin zablokování nebo před odstraňo- váním ucpání vyhazovacího kanálu; – před kontrolou, čištěním nebo prováděním jakýchkoliv pra- cí na stroji; – po zásahu cizího předmětu. Před opětovným použitím stro- je zkontrolujte případné škody na stroji a proveďte potřeb- né opravy.

24) Vyřaďte sekací zařízení a zastavte motor:

– Při každém sejmutí nebo zpětném nasazení sběrného koše; – při každém sejmutí nebo zpětném nasazení vychylovače bočního výhozu; – před výškovým nastavením, když jej nelze provést z mís- ta obsluhy.

25) Během pracovní činnosti udržujte bezpečnostní vzdá-

lenost od otáčejícího se sekacího zařízení, vymezenou dél- kou rukojeti.

26) UPOZORNĚNÍ – V případě zlomení nebo nehody během

pracovní činnosti okamžitě zastavte motor a oddalte stroj, aby se zabránilo dalším škodám; v případě nehod s ublížením na zdraví třetím osobám okamžitě uveďte do praxe postupy první pomoci nejvhodnější pro danou situaci a obraťte se na zdra- votní středisko ohledně potřebného ošetření. Odstraňte jakou- koli případnou suť, která by mohla způsobit škody a ublížení na zdraví osob nebo zvířat ponechaných bez dozoru.

27) UPOZORNĚNÍ – Úroveň hluku a vibrací uvedená v tomto

návodu představuje maximální hodnotu použití stroje. Použití nevyváženého sekacího prvku, příliš vysoká rychlost pohybu a chybějící údržba výrazně ovlivňují akustické emise a vibra- ce. Proto je třeba přijmout preventivní opatření pro odstranění možných škod způsobených vysokým hlukem a namáháním v důsledku vibrací; zajistěte údržbu stroje, používejte chrániče sluchu a během pracovní činnosti dělejte přestávky.

D) ÚDRŽBA A SKLADOVÁNÍ

1) UPOZORNĚNÍ! – Před každým čištěním nebo údržbou stro-

je odpojte stroj od napájecí sítě a přečtěte si příslušné pokyny. Ve všech situacích, kde hrozí vašim rukám nebezpečí zranění, používejte vhodný oděv a pracovní rukavice.

2) UPOZORNĚNÍ! – Nikdy nepoužívejte stroj, který má opotře-

bované nebo poškozené součásti. Vadné nebo opotřebované součásti musí být nahrazeny a nikdy nesmí být opravovány. Používejte pouze originální náhradní díly: Použití neoriginál- ních a/nebo nesprávně namontovaných náhradních dílů mů- že způsobit nehody nebo ublížení na zdraví osob a zbavuje Výrobce jakékoli povinnosti nebo odpovědnosti.

3) Všechny operace seřizování a údržby, které nejsou po-

psány v tomto návodu, musí být provedeny vaším Prodejcem nebo Autorizovaným servisním střediskem, které disponuje potřebnými znalostmi a vybavením, potřebným pro správné provedení uvedených operací při současném dodržení původ- ní bezpečnostní úrovně stroje. Operace prováděné u neauto- rizovaných organizací nebo operace prováděné nekvalikova- ným personálem způsobí propadnutí jakékoli formy záruky a jakékoli povinnosti nebo odpovědnosti Výrobce.

4) Po každém použití odpojte stroj od napájecí sítě a zkontro-

lujte případné škody.

5) Pravidelně kontrolujte utažení matic a šroubů, abyste si

mohli být stále jisti bezpečným a funkčním stavem stroje. Pravidelná údržba je nezbytnou zásadou pro bezpečnost a pro zachování původní výkonnosti

6) Pravidelně kontrolujte, zda jsou šrouby sekacího zařízení

7) Při manipulaci se sekacím zařízením, při jeho demontáži

nebo zpětné montáži používejte pracovní rukavice.

8) Při ostření sekacího zařízení dbejte na jeho vyvážení.

Všechny operace týkající se sekacího zařízení (demontáž, ostření, vyvažování, zpětná montáž a/nebo výměna) před- stavují velice náročné práce, které vyžadují specické zna- losti a použití příslušných zařízení; z bezpečnostních důvodů je proto zapotřebí, aby byly pokaždé provedeny ve specializo- vaném středisku.

9) Během operací seřizování stroje věnujte pozornost tomu,

abyste zabránili uvíznutí prstů mezi pohybujícím se sekacím zařízením a pevnými součástmi stroje.

10) Nedotýkejte se sekacího zařízení, pokud je stroj připojen

do zásuvky elektrického rozvodu a dokud sekací zařízení není úplně zastaveno. Během zásahů na sekacím zařízení dávej- te pozor na to, že se sekací zařízení může pohybovat, i když je stroj odpojený ze sítě.

11) Pravidelně kontrolujte ochranný kryt bočního výhozu,

ochranný kryt zadního výhozu nebo sběrný koš, abyste ověřili jejich opotřebení nebo zhoršení stavu. V případě jejich poško- zení je vyměňte.

12) Poškozené výstražné štítky s pokyny a s varováními vy-

13) Stroj odkládejte na místo, které není přístupné dětem.

14) Před umístěním stroje v jakémkoli prostředí nechte vy-

15) Abyste snížili riziko požáru, udržujte stroj, zejména motor,

bez zbytků trávy, listí a přebytečného maziva. Vyprázdněte sběrný koš a nenechávejte nádoby s posekanou trávou uvnitř místnosti.

E) DODATEČNÁ OPATŘENÍ

1) Nepoužívejte stroj v prostředí s rizikem výbuchu, za pří-

tomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí způsobuje vznik jisker, které mohou zapálit prach ne- bo výpary.

2) Udržujte prodlužovací kabel v dostatečné vzdálenosti od

sekacího zařízení. Sekací zařízení může poškodit kabel a způ- sobit styk se součástmi pod napětím.

3) Nikdy nepřejíždějte sekačkou přes elektrický kabel. Během

sekání je třeba vždy tahat kabel za sekačkou a vždy ze strany již posečené trávy. Používejte kabelovou příchytku v souladu s pokyny uvedenými v tomto návodu, abyste zabránili náhod- nému odpojení kabelu a abyste zároveň zajistili správné zasu- nutí do zásuvky bez použití síly.

4) Zajistěte napájení zařízení prostřednictvím proudového

chrániče (RCD - Residual Current Device) s vypínacím prou- dem max. 30 mA.

5) Zástrčka stroje musí být kompatibilní se zásuvkou elek-

trického rozvodu. Nikdy neměňte zástrčku. Při použití strojů vybavených uzemněním nepoužívejte adaptéry. Neměněné zástrčky, vhodné pro daný druh zásuvky, snižují riziko zásahu elektrickým proudem.

6) Napájecí kabel stroje se v případě jeho poškození musí3

vyměnit výhradně za originální náhradní díl a výměnu musí provést váš prodejce nebo specializované servisní středisko.

7) Trvalé připojení jakéhokoli elektrického zařízení do elek-

trického rozvodu budovy musí být realizováno kvalikova- ným elektrikářem v souladu s platnými předpisy. Nesprávně provedené zapojení může způsobit vážná ublížení na zdraví včetně smrti.

8) UPOZORNĚNÍ: NEBEZPEČÍ! Vlhkost a elektřina nejsou

slučitelné. A proto: Manipulace s elektrickými kabely a jejich připojení se musí provádět v suchém prostředí; – Nikdy neumožněte styk zásuvky elektrického rozvodu nebo kabelu s mokrou zónou (kaluží nebo vlhkou trávou); – spojení mezi kabely a zásuvkami musí být vodotěsné. Používejte prodlužovací kabely s vestavěnými vodotěsný- mi a homologovanými zásuvkami, dostupnými v běžném prodeji.

9) Napájecí kabely nesmí být nižší kvality než typ H05RN-F

nebo H05VV-F s minimálním průřezem 1,5 mm² a maximální doporučenou délkou 25 m.

10) Před spuštěním stroje uchyťte kabel do kabelové pří-

11) Nepoužívejte kabel nesprávným způsobem. Nepoužívejte

kabel pro přepravu stroje, netahejte za něj ani jej nepoužívejte pro vytažení zástrčky ze zásuvky. Udržujte kabel v dostateč- né vzdálenosti od zdrojů tepla, oleje, ostrých hran nebo pohy- bujících se součástí. Poškozený nebo zamotaný kabel zvyšuje riziko zásahu elektrickým proudem.

12) Během práce nenechávejte prodlužovací kabel navinutý,

abyste zabránili jeho přehřátí.

13) Zabraňte styku těla s ukostřenými nebo uzemněnými po-

vrchy, jako jsou trubky, radiátory, sporáky, chladničky. Riziko zásahu elektrickým proudem se zvyšuje při ukostřeném nebo uzemněném těle.

14) Nepřetěžujte stroj. Používejte stroj vhodný pro danou pra-

covní činnost. Vhodný stroj provede pracovní činnost lépe a bezpečněji, rychlostí, pro kterou byl navržen.

F) PŘEPRAVA A MANIPULACE

1) Při příležitosti každé manipulace se strojem, jeho zvedání,

přepravě nebo naklánění je třeba: – Používat silné pracovní rukavice; – uchopit stroj v místech, která umožňují bezpečný úchop, a mít přitom na paměti hmotnost stroje a její rozložení; – použít počet osob úměrný hmotnosti stroje a charakteristi- kám přepravního prostředku nebo místa, do kterého má být stroj umístěn nebo ze kterého má být odebrán; – ujistit se, že při pohybu stroje nedochází ke vzniku škod nebo zranění.

2) Během přepravy náležitě zajistěte stroj lany nebo řetězy.

G) OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

1) Ochrana životního prostředí musí představovat významný

a prioritní aspekt použití stroje ve prospěch občanského spo- lužití a prostředí, v němž žijeme. Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy.

2) Důkladně dodržujte místní normy pro likvidaci obalů, opo-

třebených součástí nebo jakéhokoli prvku se silným dopadem na životní prostředí; tento odpad nesmí být odhozen do běžné- ho odpadu, ale musí být oddělen a odevzdán do příslušných sběrných středisek, která zajistí recyklaci materiálů.

3) Důsledně dodržujte místní předpisy týkající se likvidace

materiálu vzniklého sekáním.

4) Při vyřazení stroje z provozu jej nenechávejte volně v pří-

rodě, ale obraťte se na sběrné středisko v souladu s platnými místními předpisy.

Tento stroj je zařízením pro práce na zahradě, konkrétně se- kačkou se stojící obsluhou. K hlavním součástem stroje patří motor, který uvádí do činnos- ti sekací zařízení uzavřené v ochranném krytu, kola a rukojeť. Obsluha je schopna obsluhovat stroj a používat hlavní ovlá- dací prvky tak, že se bude vždy zdržovat za rukojetí, tedy v bezpečné vzdálenosti od otáčejícího se sekacího zařízení. Vzdálení obsluhy od stroje způsobí zastavení motoru a otáče- jícího se zařízení v průběhu několika sekund. Určené použití Tento stroj byl navržen a vyroben pro sekání (a sběr) trávy v zahradách a na travnatých porostech, což se provádí v pří- tomnosti stojící obsluhy v rozsahu úměrném kapacitě sekání. Přítomnost příslušenství nebo specických zařízení umožňuje vyhnout se sběru posečené trávy nebo ji mulčovat s ukládá- ním posečené trávy na terén. Druhy uživatelů Tento stroj je určen k použití ze strany spotřebitelů, tedy ne- profesionální obsluhy. Tento stroj je určen pro použití „domá- cími kutily“. Nevhodné použití Jakékoli jiné použití, které se liší od výše uvedených použití, může být nebezpečné a může způsobit ublížení na zdraví osob a/nebo škody na majetku. Do nevhodného použití patří (například, ale nejen): – Převážení osob, dětí nebo zvířat na stroji; – nechat se převážet strojem; – používání stroje k tažení nebo tlačení nákladů; – používání stroje pro sběr listí nebo sutě; – používání stroje pro úpravu živých plotů nebo pro sečení ne- travnatých porostů; – používání stroje více než jednou osobou; – aktivace rotačního zařízení na úsecích bez travnatého po- rostu. IDENTIFIKAČNÍ ŠTÍTEK A SOUČÁSTI STROJE (viz obrázky na str. ii)

1. Úroveň akustického výkonu

2. Označení shody CE

6. Název a adresa Výrobce

8. Jmenovitý výkon a maximální rychlost činnosti motoru

10. Napájecí napětí a frekvence

10a. Třída elektrické ochrany4

14. Ochranný kryt zadního výhozu

17. Ovládání vypínače

18. Závěs napájecího kabelu

Okamžitě po zakoupení stroje si přepište identikační čísla (3 -

4 - 5) na příslušná místa na poslední straně návodu.

Příklad prohlášení o shodě se nachází na předposlední stra- ně návodu. Nevyhazujte elektrická zařízení do domovního odpadu. Podle Evropské směrnice 2012/19/EU o odpadu tvoře- ném elektrickými a elektronickými zařízeními a její apli- kace v podobě národních norem musí být elektrická za- řízení po skončení své životnosti odevzdána do sběru odděle- ně za účelem jejich eko-kompatibilní recyklace. Když se elek- trická zařízení likvidují na smetišti nebo volně v přírodě, škod- livé látky mohou proniknout do podzemních vod a dostat se do potravinového řetězce, čímž mohou poškodit naše zdraví a zdravotní pohodu. Pro získání podrobnějších informací o likvi- daci tohoto výrobku se obraťte na kompetentní organizaci, za- bývající se ekologickou likvidací domovního odpadu, nebo na vašeho Prodejce.

POPIS SYMBOLŮ UVEDENÝCH NA

OVLÁDACÍCH PRVCÍCH (jsou-li součástí)

20. UPOZORNĚNÍ - Uvedení motoru do chodu způsobí

současné zařazení sekacího zařízení.

BEZPEČNOSTNĺ NAŘÍZENÍ - Vaše sekačka se musí použí- vat opatrně. Za tímto účelem byly na stroj umístěny symboly, jejichž cílem je připomínat vám základní opatření související s použitím. Význam jednotlivých symbolů je následující. Dále vám doporučujeme, abyste si pozorně přečetli bezpečnostní pokyny uvedené v příslušné kapitole tohoto návodu. Vyměňte poškozené nebo nečitelné štítky.

41. Upozornění: Před použitím stroje si přečtěte návod k

42. Riziko vymrštění. Během použití zařízení udržujte osoby

mimo pracovní prostor.

44. Pozor na ostré sekací zařízení! Sekací zařízení se nadále

otáčí i po vypnutí motoru. Před prováděním údržby nebo v případě poškození kabelu vytáhněte zástrčku kabelu z napájecí zásuvky.

45. Upozornění: Udržujte prodlužovací kabel v dostatečné

vzdálenosti od sekacího zařízení.

POZNÁMKA - Vztah mezi odkazy uvedenými v textu a příslušnými obrázky (uvedenými na straně iii a na násle- dujících stranách) je dán číslem, které předchází název každého odstavce.

POZNÁMKA Stroj může být dodán s některými již namon- tovanými součástmi. UPOZORNĚNÍ! Rozbalení a dokončení montáže musí být provedeno na rovné a pevné ploše s dostateč- ným prostorem pro manipulaci se strojem a s obaly a za použití vhodného nářadí. Likvidace obalů musí proběhnout v souladu s platnými místními předpisy. 1.1a Montáž rukojeti (typ „I“) Zasuňte do příslušných otvorů pravou (1) a levou (2) spodní část rukojeti a připevněte je šrouby (3) z výbavy. Do vyznačené polohy v horní části rukojeti (5) nasaďte kabe- lovou příchytku (4) a připevněte ji šroubem (6) a maticí (7) z výbavy. Připevněte uvedeným způsobem horní část rukojeti (5) ke spodním částem prostřednictvím plastových matic (8) a šrou- bů z výbavy s použitím jednoho ze dvou otvorů, které jsou k dispozici pro přizpůsobení výšky rukojeti postavě obsluhy. Vyrovnejte drážku spínače (9) s vedením držáku (10), zatlačte spínač (9) ve směru vyznačeném šipkami až na doraz a ujistě- te se o stabilním spojení. Do vyznačené polohy nasaďte kabelovou příchytku (11) a při- pevněte kabel (12). 1.1b Montáž rukojeti (typ „II“) Namontujte pravou (1) a levou (2) spodní část rukojeti na šrou- by (3a) vyčnívající ze skříně a připevněte je plastovými mati- cemi (3) z výbavy. Do vyznačené polohy v horní části rukojeti (5) nasaďte kabe- lovou příchytku (4) a připevněte ji šroubem (6) a maticí (7) z výbavy. Připevněte uvedeným způsobem horní část rukojeti (5) ke spodním částem prostřednictvím plastových matic (8) a šrou- bů z výbavy s použitím jednoho ze dvou otvorů, které jsou k dispozici pro přizpůsobení výšky rukojeti postavě obsluhy. Vyrovnejte drážku spínače (9) s vedením držáku (10), zatlačte spínač (9) ve směru vyznačeném šipkami až na doraz a ujistě- te se o stabilním spojení. Do vyznačené polohy nasaďte kabelovou příchytku (11) a při- pevněte kabel (12).

Montáž sběrného koše (typ „I“ a typ „II“) Namontujte rukojeť (1) na horní část sběrného koše (2) jejím zacvaknutím do příslušných uložení. Namontujte nástavec (3) ke spodku spodní části sběrného koše (4), jeho zacvaknutím do příslušných uložení. Namontujte dvě části (2) a (4) a dbejte přitom na zasunutí úchy- tů až na doraz do uložení, dokud neucítíte cvaknutí.

2. POPIS OVLÁDACÍCH PRVKŮ

POZNÁMKA Význam symbolů uvedených na ovládacích prvcích je vysvětlen na předchozích stranách.

Vypínač s dvojí funkcí Motor je ovládán vypínačem s dvojí funkcí, aby se předešlo náhodnému rozjezdu. Za účelem nastartování stiskněte tlačítko (2) a potáhněte pá- ku (1). UPOZORNĚNÍ! Uvedení motoru do chodu způsobí současné zařazení sekacího zařízení.5 Při uvolnění páky (1) dojde automaticky k zastavení motoru.

Nastavení výšky sečení Pro nastavení výšky sečení nakloňte stroj z jedné strany a umístěte nápravu kol do jedné ze tří drážek, které se nachá- zejí uvnitř skříně. Nastavená výška musí být stejná pro obě nápravy. OPERACI PROVEĎTE PŘI ZASTAVENÉM SEKACÍM ZAŘÍZENÍ.

POZNÁMKA Tento stroj umožňuje provést sekání tráv- níku různými způsoby; před zahájením pracovní činnosti je vhodné připravit stroj podle toho, jak hodláte provést sekání. PROVEĎTE OPERACI PŘI VYPNUTÉM MOTORU.

Příprava pro sečení a sběr trávy do sběrného koše Nadzvedněte ochranný kryt zadního výhozu (1) a správně uchyťte sběrný koš (2); postupujte přitom dle obrázku.

Uvedení do chodu Správně uchyťte prodlužovací kabel znázorněným způsobem. Pro uvedení motoru do chodu stiskněte pojistné tlačítko (2) a potáhněte páku (1) vypínače.

Sečení trávy Během sekání postupujte tak, aby se elektrický kabel vždy na- cházel za vašimi zády a ze strany již posečené trávy. Trávník bude mít lepší vzhled v případě, že bude vždy posečen do stejné výšky a střídavě ve dvou směrech. Když je sběrný koš naplněný příliš, sběr trávy přestává být účinný a dochází ke změně hluku sekačky. Pro sejmutí a vyprázdnění sběrného koše – uvolněte páčku vypínače (1) a vyčkejte na zastavení seka- cího zařízení; – nadzvedněte ochranný kryt zadního výhozu (2), uchopte ru- kojeť a sejměte sběrný koš, a to tak, že jej budete udržovat ve vzpřímené poloze. Rady pro péči o trávník Každý druh trávy se vyznačuje odlišnými vlastnostmi, a proto může být zapotřebí použít pro péči o trávník různé způsoby; pokaždé si přečtěte pokyny uvedené v baleních osiv, týkající se výšky sekání vzhledem k podmínkám růstu v dané oblasti. Je třeba mít stále na paměti, že větší část trávy je složena ze stébla a jednoho nebo více listů. Při úplném odseknutí listů dojde k poškození trávníku a obnovení růstu bude mnohem obtížnější. Všeobecně platí následující pokyny: – příliš nízké sekání způsobuje vytrhávání a prořídnutí trav- natého porostu, charakterizované „skvrnitým“ vzhledem; – v létě musí být sečení vyšší, aby se zabránilo vysušení te- rénu; – nesekejte mokrou trávu; mohlo by to způsobit snížení účin- nosti rotačního zařízení následkem trávy, která se na něm zachytává, a vytrhávání travnatého porostu; – v případě mimořádně vysoké trávy je vhodné provést první sekání s maximální dovolenou výškou stroje a poté provést druhé sekání až po dvou nebo třech dnech.

Ukončení pracovní činnosti Po ukončení pracovní činnosti uvolněte páku (1). Odpojte pro- dlužovací kabel NEJPRVE z hlavní zásuvky (2) a POTÉ ze stra- ny vypínače sekačky (3). Před provedením jakéhokoli zásahu na sekačce VYČKEJTE NA ZASTAVENÍ SEKACÍHO ZAŘÍZENÍ. DŮLEŽITÁ INF. V případě zastavení motoru během pra- covní činnosti v důsledku přehřátí je třeba vyčkat 5 minut před jeho opětovným uvedením do chodu.

Sekačku skladujte na suchém místě. DŮLEŽITÁ INF. Pro dlouhodobé zajištění úrovně bezpeč- nosti a původní výkonnosti stroje je nezbytná pravidelná a důkladná údržba. Jakákoli operace seřizování nebo údržby musí být provedena při zastaveném motoru, se strojem odpojeným od elektrické- ho rozvodu.

1) Před každým zásahem čištění, údržby nebo seřizování stro-

je si nasaďte silné pracovní rukavice.

2) Po každém sečení odstraňte zbytky trávy a bahna nahro-

maděné uvnitř skříně, aby se zabránilo jejich zaschnutí, které by mohlo ztížit následné startování.

3) Pokaždé se ujistěte, že jsou otvory pro nasávání vzduchu

volné a nejsou ucpané sutí.

Údržba sekacího zařízení Každý zásah na rotačním zařízení je vhodné nechat provést ve Specializovaném středisku, které má k dispozici vhodnější výbavu. Na tomto stroji je určeno použití sekacího zařízení vybaveného kódem uvedeným v tabulce na straně ii. Vzhledem k vývoji výrobku by mohlo být uvedené sekací za- řízení časem vyměněno za jiné s obdobnými vlastnostmi vzá- jemné zaměnitelnosti a bezpečné činnosti. Proveďte zpětnou montáž sekacího zařízení (2) s kódem ob- ráceným směrem k terénu podle postupu uvedeného na ob- rázku. Utáhněte centrální šroub (1) momentovým klíčem nastaveným na 15 Nm.

Čištění stroje Nepoužívejte proud vody a zabraňte namočení motoru a elek- trických komponentů. Nepoužívejte agresivní kapaliny pro čištění skříně.6

Co je třeba dělat, když… Původ problému Náprava

1. Elektrická sekačka nefunguje

Do stroje se nedostává elektrický proud Zkontrolujte připojení do elektrického rozvodu

2. Elektrická sekačka způsobuje přerušení dodávky

elektrického proudu Kapacita použité zásuvky elektrického rozvodu, vyjádřená v ampérech, není dostatečná Připojte stroj do zásuvky elektrického rozvodu s dostatečnou proudovou kapacitou V činnosti jsou další elektrická zařízení Nepřipojujte další zařízení do stejné zásuvky elektrického rozvodu

3. Posekaná tráva již není sbírána do sběrného koše

Sekací zařízení utrpělo náraz Proveďte nabroušení nebo výměnu sekacího zařízení Zkontrolujte, zda lopatky směrují trávu do sběrného koše Vnitřek skříně je znečištěn Vyčistěte vnitřek skříně, aby se usnadnilo odvádění trávy směrem do sběrného koše

4. Sekání trávy probíhá obtížně

Sekací zařízení není v dobrém stavu Proveďte nabroušení nebo výměnu sekacího zařízení

5. Stroj začíná neobvykle vibrovat

Poškození nebo povolené součásti Zastavte stroj a odpojte napájecí kabel Zkontrolujte případná poškození Zkontrolujte, zda některé součásti nejsou uvolněné, a dle potřeby je utáhněte Nechte provést kontroly, výměny nebo opravy ve specializovaném středisku

6. Zastavení motoru během pracovní činnosti

Zásah tepelné ochrany následkem přehřátí motoru. Zastavte stroj a odpojte napájecí kabel. Pokaždé se ujistěte, že jsou otvory pro nasávání vzduchu volné a nejsou ucpané sutí. V případě výskytu jakékoli pochybnosti nebo problému se bez váhání obraťte na nejbližší středisko servisní služby nebo na vašeho Prodejce.1 SIKKERHEDSFORSKRIFTER som skal overholdes omhyggeligt

2) Starostlivo skontrolujte celý pracovný priestor a odstráňte

4) Pred každým použitím skontrolujte, či nedošlo k poškodeniu

napájacieho a predlžovacieho kábla, a či na nich nie sú viditeľné stopy opotrebovania alebo zostarnutia. V prípa- de poškodenia napájacieho kábla alebo predlžovacieho kábla ho okamžite odpojte zo zásuvky elektrickej siete. NEDOTÝKAJTE SA KÁBLA PRED JEHO ODPOJENÍM ZO ZÁSUVKY ELEKTRICKEJ SIETE. Nikdy nepoužívajte stroj s poškodeným alebo opotrebovaným napájacím káblom alebo predlžovacím káblom. Poškodený alebo opotrebovaný kábel by mohol spôsobiť styk so súčasťami pod napätím.

5) Pred zahájením pracovnej činnosti vždy namontujte

zariadení, ani ich nevyradzujte z činnosti.

2) Udržujte predlžovací kábel v dostatočnej vzdialenosti od ko-

12) Počas práce nenechávajte predlžovací kábel navinutý, aby

vzniknutého kosením.

1. Úroveň akustického výkonu

17. Ovládanie vypínača

18. Záves elektrického kábla

41. Upozornenie: Pred použitím stroja si prečítajte návod na

2) Po každom kosení odstráňte zvyšky trávy a bahna za-

1. Elektrická kosačka nefunguje

2. Znak skladnosti CE

ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A)

2. Prohlašuje na vlastní odpovědnost, že stroj: Sekačka se

stojící obsluhou / sekačka na trávu a) Typ / Základní model b) Měsíc / Rok výroby c) Výrobní číslo d) Motor: elektrický

3. Je ve shodě s nařízeními směrnic:

e) Certifikační orgán: Nelze použít f) ES zkouška Typu: Nelze použít

4. Odkazy na Harmonizované normy

g) Naměřená úroveň akustického výkonu h) Zaručená úroveň akustického výkonu

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán: Nepoužiteľné f) Skúška typu ES: Nepoužiteľné

4. Odkaz na Harmonizované normy
