INSTRUKCJA OBSŁUGI BL 380 E ALPINA

OSTRZEŻENIE: przed użyciem maszyny, należy uważnie przeczytać niniejszą instrukcję.

POLSKI - Tłumaczenie instrukcji oryginalnej ................................................................................

• For spesikk informasjon, se referansen på maskinens identikasjonsetikett.[1] PL - DANE TECHNICZNE [2] Moc znamionowa * [3] Maks. prędkość obrotowa silnika * [4] Masa maszyny * [5] Napięcie i częstotliwość zasilania [6] Szerokość koszenia [7] Poziom ciśnienia akustycznego [8] Błąd pomiaru [9] Poziom mocy akustycznej zmierzony [10] Gwarantowany poziom mocy akustycznej [11] Poziom wibracji [12] Wymiary (długość/szerokość/wysokość) [13] Kod agregatu tnącego [14] Akcesoria [15] Zestaw mulczujący

• W celu uzyskania konkretnych danych, należy się odnieść do wskazówek zamieszczonych na tabliczce identykacyjnej maszyny.

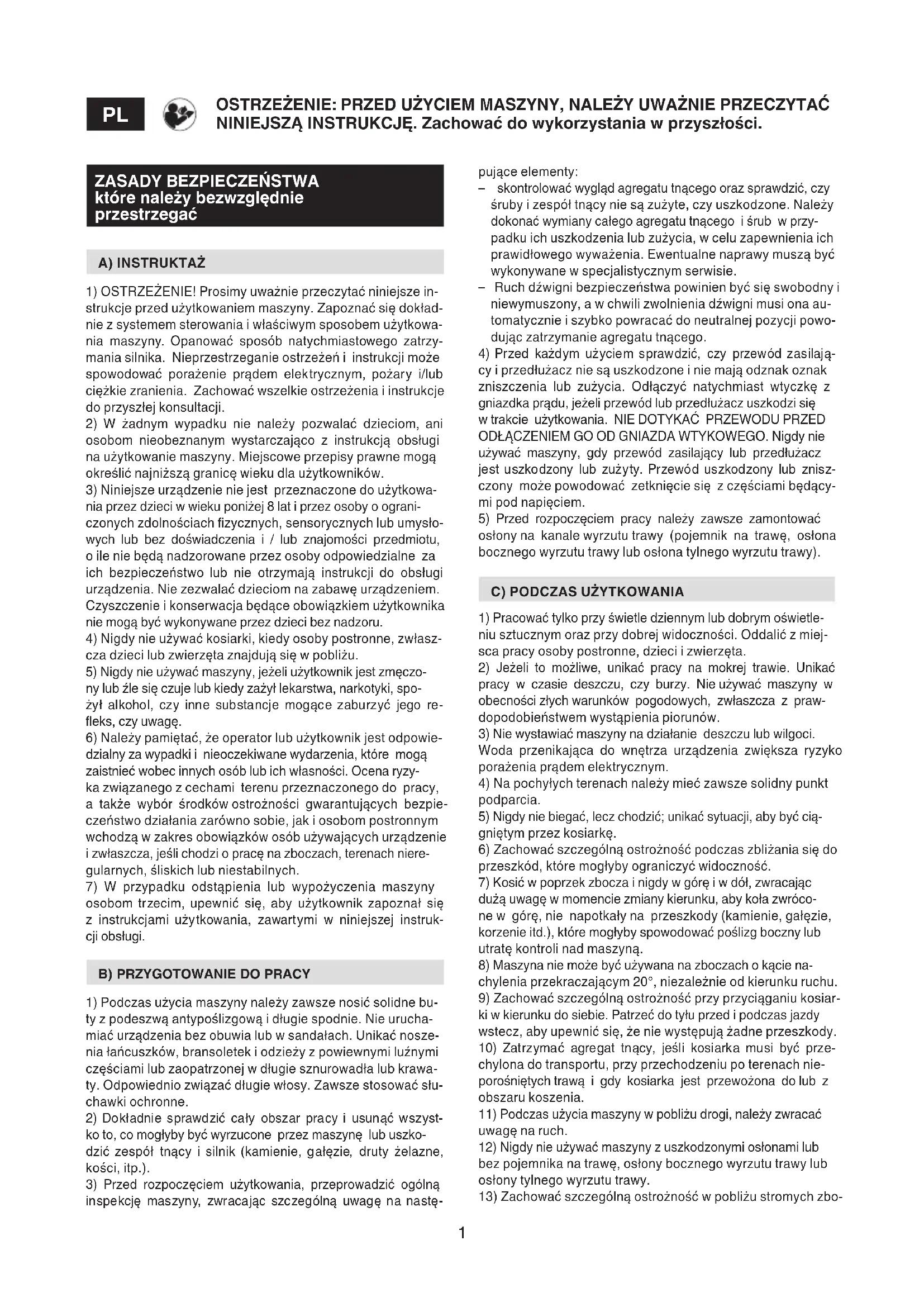

które należy bezwzględnie przestrzegać A) INSTRUKTAŻ

1) OSTRZEŻENIE! Prosimy uważnie przeczytać niniejsze in-

strukcje przed użytkowaniem maszyny. Zapoznać się dokład- nie z systemem sterowania i właściwym sposobem użytkowa- nia maszyny. Opanować sposób natychmiastowego zatrzy- mania silnika. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie prądem elektrycznym, pożary i/lub ciężkie zranienia. Zachować wszelkie ostrzeżenia i instrukcje do przyszłej konsultacji.

2) W żadnym wypadku nie należy pozwalać dzieciom, ani

osobom nieobeznanym wystarczająco z instrukcją obsługi na użytkowanie maszyny. Miejscowe przepisy prawne mogą określić najniższą granicę wieku dla użytkowników.

3) Niniejsze urządzenie nie jest przeznaczone do użytkowa-

nia przez dzieci w wieku poniżej 8 lat i przez osoby o ograni- czonych zdolnościach zycznych, sensorycznych lub umysło- wych lub bez doświadczenia i / lub znajomości przedmiotu, o ile nie będą nadzorowane przez osoby odpowiedzialne za ich bezpieczeństwo lub nie otrzymają instrukcji do obsługi urządzenia. Nie zezwalać dzieciom na zabawę urządzeniem. Czyszczenie i konserwacja będące obowiązkiem użytkownika nie mogą być wykonywane przez dzieci bez nadzoru.

4) Nigdy nie używać kosiarki, kiedy osoby postronne, zwłasz-

cza dzieci lub zwierzęta znajdują się w pobliżu.

5) Nigdy nie używać maszyny, jeżeli użytkownik jest zmęczo-

ny lub źle się czuje lub kiedy zażył lekarstwa, narkotyki, spo- żył alkohol, czy inne substancje mogące zaburzyć jego re- eks, czy uwagę.

6) Należy pamiętać, że operator lub użytkownik jest odpowie-

dzialny za wypadki i nieoczekiwane wydarzenia, które mogą zaistnieć wobec innych osób lub ich własności. Ocena ryzy- ka związanego z cechami terenu przeznaczonego do pracy, a także wybór środków ostrożności gwarantujących bezpie- czeństwo działania zarówno sobie, jak i osobom postronnym wchodzą w zakres obowiązków osób używających urządzenie i zwłaszcza, jeśli chodzi o pracę na zboczach, terenach niere- gularnych, śliskich lub niestabilnych.

7) W przypadku odstąpienia lub wypożyczenia maszyny

osobom trzecim, upewnić się, aby użytkownik zapoznał się z instrukcjami użytkowania, zawartymi w niniejszej instruk- cji obsługi.

B) PRZYGOTOWANIE DO PRACY

1) Podczas użycia maszyny należy zawsze nosić solidne bu-

ty z podeszwą antypoślizgową i długie spodnie. Nie urucha- miać urządzenia bez obuwia lub w sandałach. Unikać nosze- nia łańcuszków, bransoletek i odzieży z powiewnymi luźnymi częściami lub zaopatrzonej w długie sznurowadła lub krawa- ty. Odpowiednio związać długie włosy. Zawsze stosować słu- chawki ochronne.

2) Dokładnie sprawdzić cały obszar pracy i usunąć wszyst-

ko to, co mogłyby być wyrzucone przez maszynę lub uszko- dzić zespół tnący i silnik (kamienie, gałęzie, druty żelazne, kości, itp.).

3) Przed rozpoczęciem użytkowania, przeprowadzić ogólną

inspekcję maszyny, zwracając szczególną uwagę na nastę-

OSTRZEŻENIE: PRZED UŻYCIEM MASZYNY, NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ. Zachować do wykorzystania w przyszłości. pujące elementy: – skontrolować wygląd agregatu tnącego oraz sprawdzić, czy śruby i zespół tnący nie są zużyte, czy uszkodzone. Należy dokonać wymiany całego agregatu tnącego i śrub w przy- padku ich uszkodzenia lub zużycia, w celu zapewnienia ich prawidłowego wyważenia. Ewentualne naprawy muszą być wykonywane w specjalistycznym serwisie. – Ruch dźwigni bezpieczeństwa powinien być się swobodny i niewymuszony, a w chwili zwolnienia dźwigni musi ona au- tomatycznie i szybko powracać do neutralnej pozycji powo- dując zatrzymanie agregatu tnącego.

4) Przed każdym użyciem sprawdzić, czy przewód zasilają-

cy i przedłużacz nie są uszkodzone i nie mają odznak oznak zniszczenia lub zużycia. Odłączyć natychmiast wtyczkę z gniazdka prądu, jeżeli przewód lub przedłużacz uszkodzi się w trakcie użytkowania. NIE DOTYKAĆ PRZEWODU PRZED ODŁĄCZENIEM GO OD GNIAZDA WTYKOWEGO. Nigdy nie używać maszyny, gdy przewód zasilający lub przedłużacz jest uszkodzony lub zużyty. Przewód uszkodzony lub znisz- czony może powodować zetknięcie się z częściami będący- mi pod napięciem.

5) Przed rozpoczęciem pracy należy zawsze zamontować

osłony na kanale wyrzutu trawy (pojemnik na trawę, osłona bocznego wyrzutu trawy lub osłona tylnego wyrzutu trawy).

C) PODCZAS UŻYTKOWANIA

1) Pracować tylko przy świetle dziennym lub dobrym oświetle-

niu sztucznym oraz przy dobrej widoczności. Oddalić z miej- sca pracy osoby postronne, dzieci i zwierzęta.

2) Jeżeli to możliwe, unikać pracy na mokrej trawie. Unikać

pracy w czasie deszczu, czy burzy. Nie używać maszyny w obecności złych warunków pogodowych, zwłaszcza z praw- dopodobieństwem wystąpienia piorunów.

3) Nie wystawiać maszyny na działanie deszczu lub wilgoci.

Woda przenikająca do wnętrza urządzenia zwiększa ryzyko porażenia prądem elektrycznym.

4) Na pochyłych terenach należy mieć zawsze solidny punkt

5) Nigdy nie biegać, lecz chodzić; unikać sytuacji, aby być cią-

gniętym przez kosiarkę.

6) Zachować szczególną ostrożność podczas zbliżania się do

przeszkód, które mogłyby ograniczyć widoczność.

7) Kosić w poprzek zbocza i nigdy w górę i w dół, zwracając

dużą uwagę w momencie zmiany kierunku, aby koła zwróco- ne w górę, nie napotkały na przeszkody (kamienie, gałęzie, korzenie itd.), które mogłyby spowodować poślizg boczny lub utratę kontroli nad maszyną.

8) Maszyna nie może być używana na zboczach o kącie na-

chylenia przekraczającym 20°, niezależnie od kierunku ruchu.

9) Zachować szczególną ostrożność przy przyciąganiu kosiar-

ki w kierunku do siebie. Patrzeć do tyłu przed i podczas jazdy wstecz, aby upewnić się, że nie występują żadne przeszkody.

10) Zatrzymać agregat tnący, jeśli kosiarka musi być prze-

chylona do transportu, przy przechodzeniu po terenach nie- porośniętych trawą i gdy kosiarka jest przewożona do lub z obszaru koszenia.

11) Podczas użycia maszyny w pobliżu drogi, należy zwracać

12) Nigdy nie używać maszyny z uszkodzonymi osłonami lub

bez pojemnika na trawę, osłony bocznego wyrzutu trawy lub osłony tylnego wyrzutu trawy.

13) Zachować szczególną ostrożność w pobliżu stromych zbo-2

czy, rowów czy wałów ochronnych.

14) Uruchamiać silnik z ostrożnością, według instrukcji i trzy-

mając stopy z dala od agregatu tnącego.

15) Podczas uruchamiania kosiarki obie ręce muszą znajdo-

wać się na uchwycie.

16) Nie przechylać kosiarki do rozruchu. Wykonywać roz-

ruch na powierzchni płaskiej, wolnej od przeszkód czy wy- sokiej trawy.

17) Nie zbliżać rąk ani nóg do części obrotowych lub nie wsu-

wać ich pod nie. Trzymać się zawsze z dala od otworu wy- rzutu trawy.

18) Nie podnosić lub przewozić kosiarki z włączonym silni-

19) Nie wyłączać systemów zabezpieczających, ani nie doko-

nywać na nich żadnych przeróbek.

20) W modelach z napędem, odłączyć sprzęgło napędu na ko-

ła, przed uruchomieniem silnika.

21) Używać wyłącznie akcesoriów zatwierdzonych przez pro-

22) Nie używać maszyny, gdy akcesoria/narzędzia nie są za-

instalowane w odpowiednich miejscach.

23) Odłączyć agregat tnący, zatrzymać silnik i odłączyć prze-

wód zasilający (upewniając się, że wszystkie ruchome części całkowicie się zatrzymały): – Podczas transportu maszyny; – Za każdym razem, kiedy kosiarka jest pozostawiona bez nadzoru; – Przed usunięciem przyczyny zablokowania lub oczyszcze- niem kanału wyrzutu; – Przed kontrolą, czyszczeniem lub dokonywaniem prac kon- serwacyjnych przy maszynie; – Po uderzeniu o jakiś twardy przedmiot. Należy sprawdzić ewentualne uszkodzenia maszyny i dokonać, w razie po- trzeby napraw, przed powtórnym uruchomieniem maszyny i przystąpieniem do jej użytkowania.

24) Odłączyć agregat tnący i zatrzymać silnik:

– Za każdym razem, gdy zdejmie się lub zakłada pojemnik na trawę; – Za każdym razem, gdy zdejmie się lub zakłada deektor do bocznego wyrzutu trawy; – Przed przystąpieniem do regulacji wysokości cięcia, jeże- li czynność ta nie może być wykonana z miejsca robocze- go operatora.

25) Podczas pracy, zachować zawsze bezpieczną odległość

od wirującego agregatu tnącego, biorąc pod uwagę długość uchwytu.

26) OSTRZEŻENIE - W przypadku uszkodzeń lub wypadków

przy pracy, natychmiast wyłączyć silnik i oddalić maszynę tak, aby nie powodować dalszych szkód; w przypadku wypadków z obrażeniami ciała obsługującego lub osób postronnych, na- tychmiast aktywować procedurę pierwszej pomocy, najbar- dziej właściwą do zaistniałej sytuacji i zwrócić się do Placówki zdrowia dla niezbędnej kuracji. Dokładnie usunąć wszelkie pozostałości, które mogłyby spowodować szkody lub obraże- nia wobec osób lub zwierząt, gdyby pozostały niezauważone.

27) OSTRZEŻENIE - Poziom hałasu i drgań podany w ni-

niejszych instrukcjach przedstawia maksymalne wartości tych parametrów dopuszczalne dla użytkowania maszyny. Stosowanie źle wyważonego narzędzia tnącego, zbyt wyso- ka prędkość ruchu, nieprawidłowe wykonywanie konserwacji lub jej brak wpływają w istotny sposób na zwiększenie emi- sji hałasu i poziomu drgań. W związku z powyższym jest ko- nieczne powzięcie środków zapobiegawczych mających na celu usunięcie ewentualnych skutków zbyt wysokiego hałasu i nadmiernych drgań; dokonać konserwacji maszyny, stoso- wać ochronniki słuchu oraz dokonywać przerw podczas pracy.

D) KONSERWACJA I PRZECHOWYWANIE

1) OSTRZEŻENIE! - Odłączyć maszynę od sieci zasilającej

i przeczytać odpowiednie instrukcje przed rozpoczęciem ja- kichkolwiek prac związanych z czyszczeniem lub konserwa- cją. Założyć odpowiedni ubiór i rękawice robocze odpowied- nie we wszystkich sytuacjach zagrożenia dla rąk.

2) OSTRZEŻENIE! - Nigdy nie używać maszyny, gdy jej czę-

ści składowe są zużyte lub uszkodzone. Zużyte lub uszko- dzone części muszą być wymienione, nie mogą być nigdy naprawiane. Należy stosować wyłącznie oryginalne części zamienne: użycie nieoryginalnych części zamiennych i/lub nieprawidłowo zamontowanych wystawia na ryzyko bezpie- czeństwo maszyny, może spowodować wypadki lub obraże- nia osobiste i zwalnia producenta od wszelkich zobowiązań lub odpowiedzialności.

3) Wszystkie prace konserwacyjne i regulacyjne, które nie

zostały opisane w tej instrukcji muszą być wykonane przez Państwa sprzedawcę lub w autoryzowanym punkcie obsługi, który dysponuje wiadomościami i sprzętem niezbędnym dla właściwego wykonania prac, utrzymując odpowiedni stopień bezpieczeństwa maszyny. Zabiegi przeprowadzane przez nieodpowiednie serwisy lub osoby niekompetentne powodują utratę wszystkich udzielonych gwarancji oraz zwalniają pro- ducenta z jakiegokolwiek zobowiązania i odpowiedzialności.

4) Po każdym użyciu, odłączyć maszynę od sieci zasilającej i

sprawdzić ewentualne uszkodzenia.

5) Kontrolować dokręcenie śrub i nakrętek, aby mieć pew-

ność, że maszyna znajduje się zawsze w stanie bezpiecznym do eksploatacji. Regularna konserwacja jest podstawowym warunkiem dla utrzymania bezpieczeństwa oraz zachowania wydajności maszyny.

6) Regularnie sprawdzać, czy śruby agregatu tnącego są pra-

7) Podczas demontażu i montażu agregatu tnącego należy

stosować rękawice robocze.

8) Po naostrzeniu agregatu tnącego, zadbać o poprawne jego

wyważenie. Wszystkie czynności dotyczące agregatu tnące- go (demontaż, ostrzenie, wyważenie, ponowne zamontowa- nie i/lub wymiana) są pracami odpowiedzialnymi, które wyma- gają odpowiedniej znajomości oprócz użycia odpowiedniego sprzętu; ze względów bezpieczeństwa, zalecane jest wykony- wanie ich zawsze w specjalistycznym serwisie obsługi.

9) Podczas czynności regulacyjnych maszyny, zwracać uwa-

gę, aby zapobiec uwięzieniu palców pomiędzy agregatem tną- cym w ruchu i częściami stałymi maszyny.

10) Nie dotykać agregatu tnącego, dopóki maszyna nie jest

odłączona z gniazdka wtykowego i nóż nie jest całkowicie za- trzymany. Podczas prac przy agregacie tnącym, uważać, po- nieważ agregat tnący może się poruszać nawet, jeśli maszyna jest odłączona od sieci.

11) Kontrolować często osłonę bocznego wyrzutu trawy lub

osłonę tylnego wyrzutu trawy oraz pojemnik na trawę w celu sprawdzenia ich zużycia lub uszkodzenia. Wymienić je, jeśli są uszkodzone.

12) W razie uszkodzenia wymienić naklejki zawierające wska-

zówki i ostrzeżenia.

13) Przechowywać maszynę w miejscu niedostępnym dla

14) Przed wprowadzeniem maszyny do jakiegokolwiek po-

mieszczenia, zaczekać na ochłodzenie silnika.

15) W celu ograniczenia ryzyka pożaru, przechowywać ko-

siarkę, a w szczególności silnik bez pozostałości trawy, liści lub nadmiaru smaru. Należy opróżniać pojemnik na trawę i nie pozostawiać pojemników zawierających skoszoną trawę we- wnątrz pomieszczeń.3

E) DODATKOWE OSTRZEŻENIA

1) Nie używać maszyny w atmosferze wybuchowej, w obec-

ności łatwopalnych cieczy, gazów lub pyłów. Narzędzia elek- tryczne wytwarzają iskry, które mogą spowodować zapalenie pyłu lub oparów.

2) Trzymać przewód przedłużacza z dala od agregatu tnące-

go. Agregat tnący może uszkodzić przewód i spowodować kontakt z częściami pod napięciem.

3) Nigdy nie przejeżdżać kosiarką po przewodzie elektrycz-

nym. Podczas koszenia, należy zawsze ciągnąć przewód za kosiarką i zawsze po stronie ściętej już trawy. Korzystać z zaczepu przewodu, zgodnie z zaleceniem w celu uniknięcia przypadkowego odłączenia się przewodu, gwarantując jedno- cześnie prawidłowe umieszczenie w gniazdku bez konieczno- ści stosowania siły.

4) Zasilać urządzenie przy użyciu wyłącznika różnicowoprą-

dowego (RCD - Residual Current Device) z prądem zadziała- nia nie większym, niż 30 mA.

5) Wtyczka maszyny musi być zgodna z gniazdem wtykowym.

Nigdy nie zmieniać wtyczki. Nie używać dopasowników w ma- szynach posiadających uziemienie. Oryginalne, dopasowa- ne do gniazda wtyczki zmniejszają ryzyko porażenia prądem elektrycznym.

6) Uszkodzony przewód zasilający maszyny musi być wymie-

niony jedynie na oryginalną część zamienną, przez Państwa sprzedawcę lub autoryzowany serwis.

7) Stałe podłączenie jakiegokolwiek urządzenia elektryczne-

go do sieci elektrycznej budynku musi być wykonane przez wykwalikowanego elektryka, zgodnie z obowiązującymi przepisami. Nieprawidłowe podłączenie może spowodować poważne obrażenia ciała, w tym śmierć.

8) OSTRZEŻENIE: ZAGROŻENIE! Wilgoć i elektryczność nie

są kompatybilne: Czynności związane z przewodami elektrycznymi i ich podłą- czanie muszą być wykonywane na sucho; – Nigdy nie dopuszczać do zetknięcia gniazdka prądu lub przewodu z mokrym obszarem (kałuża lub mokra trawa); – Połączenia między przewodami i gniazdkami muszą być ty- pu wodoszczelnego. Używać przewodów zasilających z do- datkowymi wodoszczelnymi i homologowanymi gniazdkami dostępnymi w sprzedaży.

9) Przewody zasilające muszą być jakości nie niższej, niż typ

H05RN-F lub H05VV-F o przekroju minimalnym 1,5 mm² i z za- lecaną długością maksymalną 25 m.

10) Zamocować przewód w zaczep przewodu, zanim urucho-

11) Nie używać przewodu w sposób niewłaściwy. Nie używać

przewodu do przenoszenia maszyny, nie ciągnąć go i nie wy- ciągać z gniazdka. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzony lub zaplątany przewód zwiększa ryzyko porażenia prądem elektrycznym.

12) Nie przechowywać zwiniętego przewodu przedłużacza

podczas pracy, aby zapobiec jego przegrzaniu.

13) Unikać kontaktu ciała z masą lub uziemieniem powierzch-

ni, jak rury, grzejniki, kuchenki i lodówki. Ryzyko porażenia prądem elektrycznym zwiększa się, gdy ciało styka się z ma- są lub uziemieniem.

14) Nie przeciążać maszyny. Używać maszyny odpowiedniej

do wykonywanej pracy. Odpowiednia maszyna wykona pracę w sposób lepszy i bezpieczniejszy, z prędkością, do której zo- stała zaprojektowana.

F) TRANSPORT I PRZEMIESZCZANIE

1) Za każdym razem, gdy należy przesuwać, podnosić, prze-

wozić lub przechylać maszynę, należy: – Założyć grube robocze rękawice; – Ująć maszynę w miejscach pozwalających na bezpiecz- ny uchwyt mając na uwadze ciężar i jego rozmieszczenie; – Zaangażować liczbę osób adekwatną do ciężaru maszyny oraz rodzaju środka transportu i miejsca, gdzie maszyna musi zostać ustawiona lub skąd ma być pobrana; – Upewnić się, że praca maszyny nie jest powodem szkód czy obrażeń.

2) Podczas transportu, odpowiednio zabezpieczyć maszynę

za pomocą lin lub łańcuchów.

G) OCHRONA ŚRODOWISKA

1) Ochrona środowiska jest ważnym i priorytetowym czynni-

kiem podczas użycia maszyny, dla dobra społeczeństwa i śro- dowiska w którym żyjemy. Unikać sytuacji, w której staje się ona elementem zakłócającym spokój otoczenia.

2) Przestrzegać skrupulatnie lokalnych przepisów dotyczą-

cych usuwania opakowań, zniszczonych części, czy jakich- kolwiek innych elementów zanieczyszczających środowisko; odpady te nie mogą być wyrzucane do śmieci, ale muszą być oddzielone i składowane w odpowiednich punktach selektyw- nego gromadzenia odpadów, które przeprowadzą utylizację tych materiałów.

3) Przestrzegać skrupulatnie lokalnych przepisów dotyczą-

cych usuwania materiału pozostałego po koszeniu.

4) Po ostatecznym zaniechaniu używania maszyny, nie porzu-

cać jej w środowisku, lecz zwrócić się do punktu selektywne- go gromadzenia odpadów, zgodnie z obowiązującymi lokal- nymi przepisami.

Maszyna jest urządzeniem ogrodniczym o nazwie kosiarka prowadzona przez operatora pieszego. Zasadniczą częścią maszyny jest silnik, który napędza agre- gat tnący poruszający się pod obudową, wyposażoną w ko- ła i uchwyt. Maszyna została skonstruowana w taki sposób, aby opera- tor był w stanie ją prowadzić oraz uruchamiać podstawowe systemy sterowania, znajdując się z tyłu uchwytu, w bez- piecznej odległości od wirującego agregatu tnącego. W przy- padku oddalenia się operatora od maszyny, po upływie kilku sekund następuje zatrzymanie silnika oraz wirującego agre- gatu tnącego. Użytkowanie zgodne z przeznaczeniem Maszyna została zaprojektowana i skonstruowana do kosze- nia trawy (oraz jej zbierania) w ogrodach i na innych terenach trawiastych o powierzchni dostosowanej do wydajności ko- szenia. Maszyna kierowana jest przez operatora idącego za kosiarką. Stosowanie akcesoriów lub odpowiednich urządzeń pozwala uniknąć czynności zbierania skoszonej trawy lub umożliwia jej rozdrobnienie, przez wykorzystanie funkcji „mulczowania” i pozostawienie rozdrobnionej trawy na trawniku. Typologia użytkowników Niniejsza maszyna jest przeznaczona do użytku przez konsu-4 mentów, czyli nieprofesjonalnych operatorów. Niniejsza ma- szyna jest przeznaczona „do użytku hobbystycznego”. Niewłaściwe użytkowanie Jakiekolwiek inne zastosowanie odbiegające od powyżej opi- sanego, może się okazać niebezpieczne i powodować szkody wobec osób i/lub mienia. Niewłaściwe użycie maszyny stanowią (przykładowo podane czynności, ale nie tylko): – przewożenie na maszynie osób, dzieci lub zwierząt; – bycie przewożonym przez maszynę; – używanie maszyny do holowania lub popychania ciężarów; – używanie maszyny do zbioru liści, czy pozostałości; – używanie maszyny do uregulowania krzewów lub do kosze- nia roślinności, która nie jest rodzaju trawiastego; – używanie maszyny przez więcej, niż jedną osobę; – włączanie wirującego agregatu tnącego na odcinkach po- zbawionych trawy. TABLICZKA IDENTYFIKACYJNA

I KOMPONENTY MASZYNY

(patrz rysunki na str. ii)

1. Poziom mocy akustycznej

Nazwa i adres producenta

Moc znamionowa i maksymalna prędkość obrotowa silnika

Napięcie i częstotliwość zasilania 10a. Stopień ochrony elektrycznej

Osłona tylnego wyrzutu trawy

Wyłącznik sterowniczy

Zaczep przewodu elektrycznego Bezpośrednio po zakupie maszyny, należy przepisać numery identykacyjne z tabliczki znamionowej (3 - 4 - 5) w odpowied- nim miejscu, na ostatniej stronie instrukcji obsługi. Przykład deklaracji zgodności znajduje się na przedostatniej stronie instrukcji. Nie wyrzucać urządzeń elektrycznych wraz z odpadami domowymi Zgodnie z Dyrektywą Europejską 2012/19/ UE w sprawie zużytego sprzętu elektrycznego i elektro- nicznego oraz jej wykonawstwa zgodnie z przepisami krajowymi, zużyte urządzenia elektryczne muszą być zbiera- ne oddzielnie, w celu odzysku w sposób eko-stosowny. Jeżeli urządzenia elektryczne są usuwane na składowisku odpadów lub w terenie, szkodliwe substancje mogą dotrzeć do wód gruntowych i wejść do łańcucha pokarmowego, szkodząc zdrowiu i dobremu samopoczuciu. Aby uzyskać więcej szcze- gółowych informacji na temat utylizacji tego produktu, zwra- cać się do organu odpowiedzialnego za usuwanie odpadów z gospodarstw domowych lub do Państwa sprzedawcy.

(jeżeli są zastosowane)

OSTRZEŻENIE - Uruchomienie silnika powoduje jedno- czesne włączenie obrotu agregatu tnącego.

- Państwa kosiarka musi być używana z zachowaniem wszelkich środków ostrożności. W tym celu, na maszynie umieszczone zostały piktogramy, ma- jące na celu przypominanie o podstawowych zasadach bez- piecznego użytkowania. Poniżej opisane jest ich znaczenie. Zaleca się ponadto, uważnie przeczytać zasad bezpieczeń- stwa zawartych w odpowiednim rozdziale niniejszej instrukcji. Wymienić uszkodzone lub nieczytelne etykiety.

Ostrzeżenie: Przeczytać instrukcję obsługi przed rozpo- częciem użytkowania maszyny.

Niebezpieczeństwo wyrzucania przedmiotów. Nie do- puszczać, aby podczas użytkowania maszyny osoby po- stronne przebywały na obszarze pracy.

Uwaga na ostry agregat tnący: agregat tnący obraca się nadal po wyłączeniu silnika. Wyjąć wtyczkę zasilania przed przystąpieniem do czynności konserwacyjnych lub, jeśli przewód jest uszkodzony.

Ostrzeżenie: trzymać przewód przedłużacza z dala od agregatu tnącego.

UWAGA - Zgodność między informacjami znajdującymi się w tekście i odpowiednimi rysunkami (umieszczony- mi na stronie 2 oraz następnych) wynika z numeru, który poprzedza każdy paragraf.

UWAGA Maszyna może być dostarczona częściowo zmontowana. OSTRZEŻENIE! Rozpakowanie i dokończenie montażu musi być wykonane na równym i twardym podłożu, z wystarczającą przestrzenią na poruszanie maszyny i zdjęcie opakowania, korzystając zawsze z odpowiednich przyrządów. Likwidacja opakowania musi następować zgodnie z obowiązującymi lokalnymi przepisami. 1.1a Montaż uchwytu (Typu „I”) Włożyć do odpowiednich otworów w korpusie kosiarki części dolne prawą (1) i lewą (2) uchwytu i przymocować je śrubami (3) z wyposażenia. Założyć zaczep przewodu (4) na górną część uchwytu (5) we wskazanym położeniu i zamocować go śrubą (6) i nakrętką (7), dołączonymi do wyposażenia. Przymocować górną część uchwytu (5) do części dolnych za pomocą pokręteł (8) i śrub dołączonych do wyposażenia, jak wskazano, wykorzystując do tego jeden z dwóch istniejących otworów służących dla przystosowania wysokości montażu uchwytu kierownicy do wzrostu operatora. Wyrównać położenie rowka w wyłączniku (9) z prowadnicą wspornika (10) i popchnąć wyłącznik (9) w kierunku wskaza- nym strzałką, aż do pozycji krańcowej. Upewnić się, czy połą- czenie jest solidne. Umieścić zaczep przewodu (11) we wskazanym położeniu i przymocować przewód (12).5 1.1b Montaż uchwytu (Typu „II”) Zamontować dolne części uchwytu - prawą (1) i lewą (2) na wystające śruby (3a) w podwoziu i zamocować je pokrętłami (3) z wyposażenia. Założyć zaczep przewodu (4) na górną część uchwytu (5) we wskazanym położeniu i zamocować go śrubą (6) i nakrętką (7), dołączonymi do wyposażenia. Przymocować górną część uchwytu (5) do części dolnych za pomocą pokręteł (8) i śrub dołączonych do wyposażenia, jak wskazano, wykorzystując do tego jeden z dwóch istniejących otworów służących dla przystosowania wysokości montażu uchwytu kierownicy do wzrostu operatora. Wyrównać położenie rowka w wyłączniku (9) z prowadnicą wspornika (10) i popchnąć wyłącznik (9) w kierunku wskaza- nym strzałką, aż do pozycji krańcowej. Upewnić się, czy połą- czenie jest solidne. Umieścić zaczep przewodu (11) we wskazanym położeniu i przymocować przewód (12).

Montaż pojemnika na trawę (Typu „I” i typu „II”) Zamontować uchwyt (4) na górnej części pojemnika na tra- wę (2), wciskając go do gniazd, aż do zaskoczenia zaczepów. Zamontować wspornik przedłużający (3) do podstawy dolnej części pojemnika na trawę (4), wciskając go do gniazd, aż do zaskoczenia zaczepów. Połączyć obie części (2) i (4) zwracając uwagę, aby wpro- wadzić do oporu zaczepy w ich położenia, aż do usłyszenia zaskoku.

2. OPIS PRZYRZĄDÓW STEROWNICZYCH

UWAGA Znaczenie symboli znajdujących się na przy- rządach sterowniczych zostało wyjaśnione na poprzednich stronach.

Wyłącznik o podwójnym działaniu Silnik jest uruchamiany przez wyłącznik podwójnego działa- nia, aby zapobiec przypadkowemu uruchomieniu. W celu uruchomienia, nacisnąć przycisk (2) i pociągnąć dźwi- gnię (1). OSTRZEŻENIE! Uruchomienie silnika powoduje jednoczesne włączenie obrotu agregatu tnącego. Silnik zatrzymuje się automatycznie w chwili zwolnienia dźwi- gni (1).

Regulacja wysokość koszenia Aby uregulować wysokość koszenia, należy przechylić ma- szynę na jeden z boków i umieścić oś kół w jednym z trzech rowków w podwoziu. Obie osie, a więc wszystkie koła muszą być zamontowane na tej samej wysokości.

WYKONAĆ DZIAŁANIE PRZY ZATRZYMANYM AGREGACIE

UWAGA Maszyna ta umożliwia wykonanie koszenia traw- nika na różne sposoby; przed rozpoczęciem pracy, należy przystosować maszynę w zależności od sposobu, w jaki za- mierza się wykonać koszenie. WYKONAĆ TĄ CZYNNOŚĆ PRZY WYŁĄCZONYM SILNIKU.

Przygotowanie do koszenia i zbioru trawy do po- jemnika na trawę Podnieść osłonę tylnego wyrzutu trawy (1) i zaczepić prawi- dłowo pojemnik na trawę (2) tak, jak wskazano na rysunku.

Rozruch Zaczepić prawidłowo przewód przedłużacza jak wskazano. Aby uruchomić silnik, nacisnąć przycisk bezpieczeństwa (2) i przyciągnąć dźwignię (1) wyłącznika.

Koszenie trawy Podczas koszenia, postępować tak, aby przewód elektryczny znajdował się z tyłu i od strony trawnika ze skoszoną już trawą. Wygląd trawnika będzie lepszy, jeśli koszenia zostaną prze- prowadzone zawsze na tej samej wysokości i naprzemianle- głymi pasami idącymi w poprzecznych kierunkach. Gdy pojemnik na trawę jest przepełniony, maszynie nie uda- je się skutecznie zbierać całej ściętej trawy i zmienia się od- głos pracy silnika. Aby wyjąć i opróżnić pojemnik na trawę należy, – zwolnić dźwignię wyłącznika i zaczekać na zatrzymanie się agregatu tnącego; – podnieść osłonę tylnego wyrzutu trawy, chwycić za uchwyt i wyjąć pojemnik na trawę, utrzymując go w pionowej pozycji. Wskazówki dotyczące pielęgnacji trawnika Każdy rodzaj trawy przedstawia odmienną charakterystykę i stąd może wymagać różnych sposobów pielęgnacji trawni- ka; zalecamy przeczytać zawsze wskazania znajdujące się na opakowaniu nasion dotyczące wskazanej wysokości kosze- nia, odnoszące się do warunków wzrostu na obszarze, gdzie pracuje kosiarka. Należy pamiętać, że większa część traw składa się z łodygi i z jednego lub kilku liści. Jeżeli liście zostaną obcięte całkowi- cie, trawnik zostanie uszkodzony i odrost będzie trudniejszy. Ogólnie mówiąc, można uznać za słuszne następujące wska- zania: – koszenie zbyt niskie powoduje wyrywanie i przerzedzenie trawnika, nadając mu wygląd „w plamy”; – w lecie, koszenie musi być wyższe w celu zapobiegania wy- suszeniu terenu; – nie kosić trawy, gdy jest mokra; może to obniżyć sprawność wirującego agregatu tnącego, do którego przylega wilgotna trawa oraz powodować wyrwy w trawniku; – w przypadku trawy szczególnie wysokiej, słuszne jest wy- konanie pierwszego koszenia na maksymalnej wysokości, na jaką zezwala maszyna, po czym wykonanie następnego koszenia po dwóch lub trzech dniach.

Zakończenie pracy Po zakończeniu pracy, zwolnić dźwignię (1). Odłączyć prze- dłużacz NAJPIERW z gniazda zasilającego (2) a NASTĘPNIE z boku wyłącznika kosiarki (3). Przed wykonaniem jakichkolwiek czynności na kosiarce, POCZEKAĆ, AŻ ZATRZYMA SIĘ AGREGAT TNĄCY. WAŻNE Jeżeli silnik zatrzyma się z powodu przegrzania podczas pracy, należy odczekać około 5 minut, zanim będzie możliwe ponowne uruchomienie.

4. KONSERWACJA ZWYCZAJNA

Przechowywać kosiarkę w suchym miejscu.6 WAŻNE Regularna i skrupulatna konserwacja jest niezbędna do długotrwałego utrzymania poziomu bezpieczeństwa i oryginalnej wydajności maszyny. Wszystkie czynności regulacyjne lub konserwacyjne muszą być wykonywane przy zatrzymanym silniku i po odłączeniu zasilania elektrycznego od maszyny.

1) Założyć rękawice robocze przed przystąpieniem do wszel-

kich czynności związanych z czyszczeniem, konserwacją lub regulacją maszyny.

2) Po każdym koszeniu, usuwać resztki trawy i błota zebrane

wewnątrz podwozia, aby zapobiec ich zeschnięciu, co mo- głoby utrudnić następny rozruch.

3) Upewnić się zawsze, że wloty powietrza są wolne zanie-

Konserwacja agregatu tnącego Każda interwencja dotycząca agregatu tnącego musi być wy- konana w serwisie specjalistycznym, który posiada odpowied- nie wyposażenie. W maszynie tej przewidziane jest użycie agregatu tnącego mającego kod wskazany w tabeli znajdującej się na stronie ii. Biorąc pod uwagę ewolucję produktu, wyżej wymieniony agregat tnący może być zastąpiony z czasem przez inny, o analogicznych cechach zamienności i bezpieczeństwie funk- cjonowania. Zamontować agregat tnący (2) tak, aby kod był zwrócony w kierunku terenu, wykonując kolejno czynności wskazane na rysunku. Dokręcić środkową śrubę (1) kluczem dynamometrycznym, wykalibrowanym na 15 Nm.

Czyszczenie maszyny Nie stosować strumieni wody i unikać moczenia silnika i kom- ponentów elektrycznych. Nie używać płynów żrących do mycia podwozia.

Co robić, gdy ... Przyczyna usterki Sposób rozwiązania

1. Elektryczna kosiarka do trawy nie działa

Maszyna nie otrzymuje zasilania elektrycznego Skontrolować podłączenie elektryczne

2. Elektryczna kosiarka do trawy powoduje

wyłączenie prądu w całej instalacji elektrycznej Zastosowany bezpiecznik prądowy w instalacji elektrycznej nie jest wystarczający Podłączyć kosiarkę do gniazda wtykowego o odpowiednim zabezpieczeniu natężenia prądu elektrycznego Są włączone inne urządzenia elektryczne Nie podłączać jednocześnie do tego samego gniazda wtykowego innych urządzeń

3. Skoszona trawa nie jest gromadzona

w pojemniku na trawę Agregat tnący doznał uszkodzenia w wyniku uderzenia Naostrzyć agregat tnący lub go wymienić Skontrolować położenie skrzydełek kierujących koszoną trawę do pojemnika na trawę Wnętrze podwozia jest zabrudzone Oczyścić wnętrze podwozia, aby ułatwić przesuwanie się skoszonej trawy w kierunku pojemnika na trawę

4. Koszenie trawy odbywa się z trudnością

Agregat tnący jest w złym stanie Naostrzyć agregat tnący lub go wymienić

5. Maszyna zaczyna nadmiernie drgać

Uszkodzenie lub poluzowanie części Zatrzymać maszynę i odłączyć przewód zasilający Sprawdzić ewentualne uszkodzenia Sprawdzić, czy występują części poluzowane i dokręcić je Kontrole, wymiany lub naprawy muszą się odbywać w specjalistycznym serwisie.

6. Silnik zatrzymuje się podczas pracy

Włącza się ochrona termiczna przed przegrzaniem silnika. Zatrzymać maszynę i odłączyć przewód zasilający. Upewnić się zawsze, że wloty powietrza są wolne zanieczyszczeń. W przypadku jakiejkolwiek wątpliwości lub problemu, prosimy nie zwlekać ze skontaktowaniem się z najbliższym serwisem obsługi lub z Państwa sprzedawcą.1

n) Osoba autorizovaná pro vytvoření Technického spisu: o) Místo a Datum PL (Tłumaczenie instrukcji oryginalnej)

Deklaracja zgodności WE (Dyrektywa maszynowa 2006/42/WE, Załącznik II, część A)

2. Oświadcza na własną odpowiedzialność, że maszyna:

Kosiarka prowadzona przez operatora pieszego / cięcie trawy a) Typ / Model podstawowy b) Miesiąc / Rok produkcji c) Numer seryjny d) Silnik: elektryczny

3. Spełnia podstawowe wymogi następujących Dyrektyw:

e) Jednostka certyfikująca: Nie dotyczy f) Badanie typu WE: Nie dotyczy

4. Odniesienie do Norm zharmonizowanych

g) Zmierzony poziom mocy akustycznej h) Gwarantowany poziom mocy akustycznej

n) Osoba upoważniona do zredagowania Dokumentacji technicznej: o) Miejscowość i data
