KÄYTTÖOHJE BL 380 E ALPINA

Kävellen ohjattava sähkökäyttöinen ruohonleikkuri

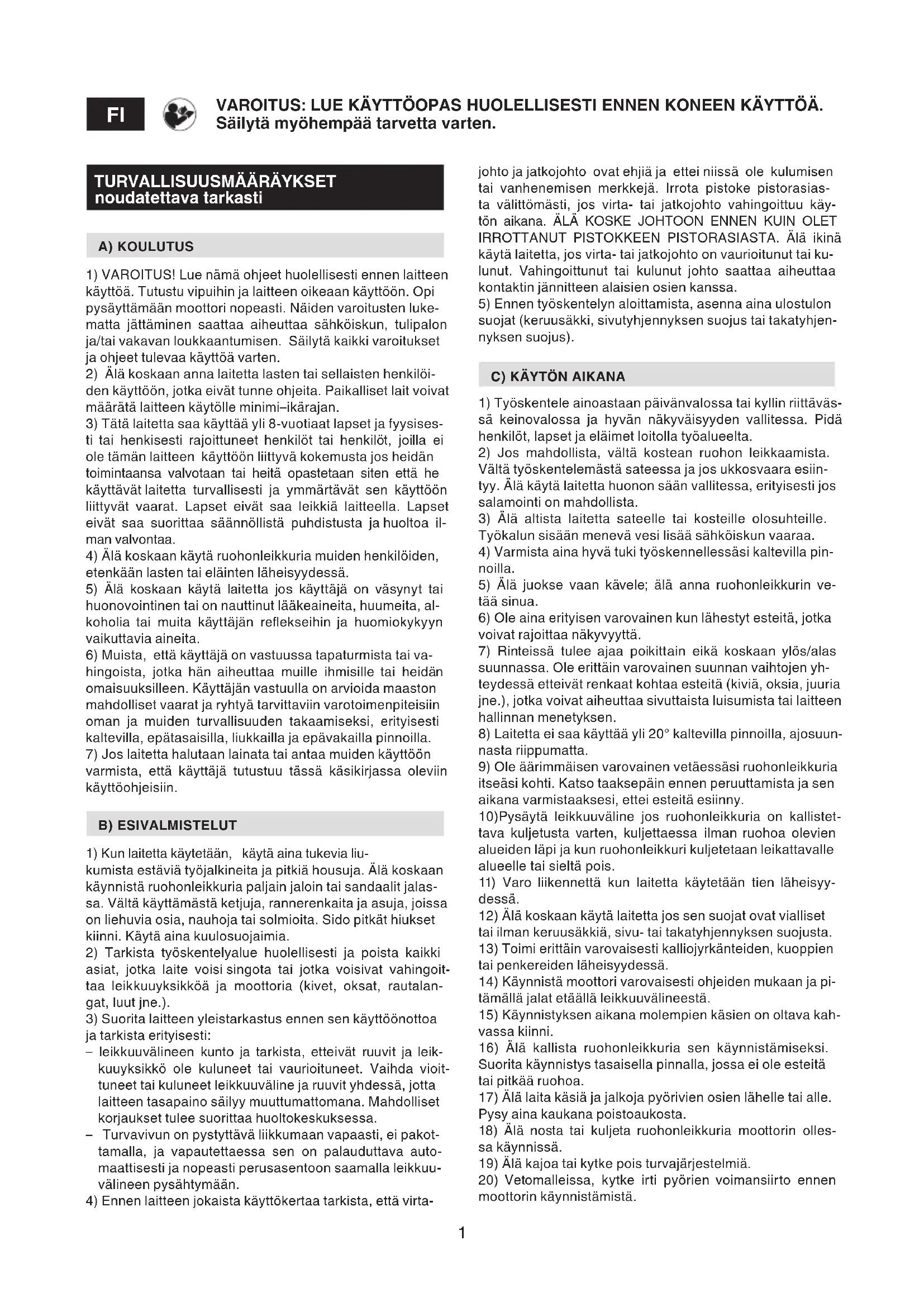

VAROITUS: lue käyttöopas huolellisesti ennen koneen käyttöä.

• Konkreetse info jaoks viidata masina identitseerimisetiketil märgitule.[1] FI - TEKNISET TIEDOT [2] Nimellisteho * [3] Moottorin maksimaalinen toimintanopeus * [4] Laitteen paino * [5] Syöttöjännite ja -taajuus [6] Leikkuuleveys [7] Akustisen paineen taso [8] Mittauksen epävarmuus [9] Mitattu äänitehotaso [10] Taattu äänitehotaso [11] Tärinätaso [12] Koko (pituus/leveys/korkeus) [13] Leikkuuvälineen koodi [14] Lisävarusteet [15] Silppuamisvarusteet

• Määrättyä arvoa varten, viittaa laitteen tunnuslaatassa annettuihin tietoihin.

6. Ehitaja nimi ja aadress

1) VAROITUS! Lue nämä ohjeet huolellisesti ennen laitteen

käyttöä. Tutustu vipuihin ja laitteen oikeaan käyttöön. Opi pysäyttämään moottori nopeasti. Näiden varoitusten luke- matta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

2) Älä koskaan anna laitetta lasten tai sellaisten henkilöi-

den käyttöön, jotka eivät tunne ohjeita. Paikalliset lait voivat määrätä laitteen käytölle minimi–ikärajan.

3) Tätä laitetta saa käyttää yli 8-vuotiaat lapset ja fyysises-

ti tai henkisesti rajoittuneet henkilöt tai henkilöt, joilla ei ole tämän laitteen käyttöön liittyvä kokemusta jos heidän toimintaansa valvotaan tai heitä opastetaan siten että he käyttävät laitetta turvallisesti ja ymmärtävät sen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa säännöllistä puhdistusta ja huoltoa il- man valvontaa.

4) Älä koskaan käytä ruohonleikkuria muiden henkilöiden,

etenkään lasten tai eläinten läheisyydessä.

5) Älä koskaan käytä laitetta jos käyttäjä on väsynyt tai

huonovointinen tai on nauttinut lääkeaineita, huumeita, al- koholia tai muita käyttäjän reekseihin ja huomiokykyyn vaikuttavia aineita.

6) Muista, että käyttäjä on vastuussa tapaturmista tai va-

hingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuuksilleen. Käyttäjän vastuulla on arvioida maaston mahdolliset vaarat ja ryhtyä tarvittaviin varotoimenpiteisiin oman ja muiden turvallisuuden takaamiseksi, erityisesti kaltevilla, epätasaisilla, liukkailla ja epävakailla pinnoilla.

7) Jos laitetta halutaan lainata tai antaa muiden käyttöön

varmista, että käyttäjä tutustuu tässä käsikirjassa oleviin käyttöohjeisiin. B) ESIVALMISTELUT

1) Kun laitetta käytetään, käytä aina tukevia liu-

kumista estäviä työjalkineita ja pitkiä housuja. Älä koskaan käynnistä ruohonleikkuria paljain jaloin tai sandaalit jalas- sa. Vältä käyttämästä ketjuja, rannerenkaita ja asuja, joissa on liehuvia osia, nauhoja tai solmioita. Sido pitkät hiukset kiinni. Käytä aina kuulosuojaimia.

2) Tarkista työskentelyalue huolellisesti ja poista kaikki

asiat, jotka laite voisi singota tai jotka voisivat vahingoit- taa leikkuuyksikköä ja moottoria (kivet, oksat, rautalan- gat, luut jne.).

3) Suorita laitteen yleistarkastus ennen sen käyttöönottoa

ja tarkista erityisesti: – leikkuuvälineen kunto ja tarkista, etteivät ruuvit ja leik- kuuyksikkö ole kuluneet tai vaurioituneet. Vaihda vioit- tuneet tai kuluneet leikkuuväline ja ruuvit yhdessä, jotta laitteen tasapaino säilyy muuttumattomana. Mahdolliset korjaukset tulee suorittaa huoltokeskuksessa. – Turvavivun on pystyttävä liikkumaan vapaasti, ei pakot- tamalla, ja vapautettaessa sen on palauduttava auto- maattisesti ja nopeasti perusasentoon saamalla leikkuu- välineen pysähtymään.

4) Ennen laitteen jokaista käyttökertaa tarkista, että virta-

VAROITUS: LUE KÄYTTÖOPAS HUOLELLISESTI ENNEN KONEEN KÄYTTÖÄ. Säilytä myöhempää tarvetta varten. johto ja jatkojohto ovat ehjiä ja ettei niissä ole kulumisen tai vanhenemisen merkkejä. Irrota pistoke pistorasias- ta välittömästi, jos virta- tai jatkojohto vahingoittuu käy- tön aikana. ÄLÄ KOSKE JOHTOON ENNEN KUIN OLET IRROTTANUT PISTOKKEEN PISTORASIASTA. Älä ikinä käytä laitetta, jos virta- tai jatkojohto on vaurioitunut tai ku- lunut. Vahingoittunut tai kulunut johto saattaa aiheuttaa kontaktin jännitteen alaisien osien kanssa.

5) Ennen työskentelyn aloittamista, asenna aina ulostulon

suojat (keruusäkki, sivutyhjennyksen suojus tai takatyhjen- nyksen suojus).

1) Työskentele ainoastaan päivänvalossa tai kyllin riittäväs-

sä keinovalossa ja hyvän näkyväisyyden vallitessa. Pidä henkilöt, lapset ja eläimet loitolla työalueelta.

2) Jos mahdollista, vältä kostean ruohon leikkaamista.

Vältä työskentelemästä sateessa ja jos ukkosvaara esiin- tyy. Älä käytä laitetta huonon sään vallitessa, erityisesti jos salamointi on mahdollista.

3) Älä altista laitetta sateelle tai kosteille olosuhteille.

Työkalun sisään menevä vesi lisää sähköiskun vaaraa.

4) Varmista aina hyvä tuki työskennellessäsi kaltevilla pin-

5) Älä juokse vaan kävele; älä anna ruohonleikkurin ve-

6) Ole aina erityisen varovainen kun lähestyt esteitä, jotka

voivat rajoittaa näkyvyyttä.

7) Rinteissä tulee ajaa poikittain eikä koskaan ylös/alas

suunnassa. Ole erittäin varovainen suunnan vaihtojen yh- teydessä etteivät renkaat kohtaa esteitä (kiviä, oksia, juuria jne.), jotka voivat aiheuttaa sivuttaista luisumista tai laitteen hallinnan menetyksen.

8) Laitetta ei saa käyttää yli 20° kaltevilla pinnoilla, ajosuun-

9) Ole äärimmäisen varovainen vetäessäsi ruohonleikkuria

itseäsi kohti. Katso taaksepäin ennen peruuttamista ja sen aikana varmistaaksesi, ettei esteitä esiinny. 10)Pysäytä leikkuuväline jos ruohonleikkuria on kallistet- tava kuljetusta varten, kuljettaessa ilman ruohoa olevien alueiden läpi ja kun ruohonleikkuri kuljetetaan leikattavalle alueelle tai sieltä pois.

11) Varo liikennettä kun laitetta käytetään tien läheisyy-

12) Älä koskaan käytä laitetta jos sen suojat ovat vialliset

tai ilman keruusäkkiä, sivu- tai takatyhjennyksen suojusta.

13) Toimi erittäin varovaisesti kalliojyrkänteiden, kuoppien

tai penkereiden läheisyydessä.

14) Käynnistä moottori varovaisesti ohjeiden mukaan ja pi-

tämällä jalat etäällä leikkuuvälineestä.

15) Käynnistyksen aikana molempien käsien on oltava kah-

16) Älä kallista ruohonleikkuria sen käynnistämiseksi.

Suorita käynnistys tasaisella pinnalla, jossa ei ole esteitä tai pitkää ruohoa.

17) Älä laita käsiä ja jalkoja pyörivien osien lähelle tai alle.

Pysy aina kaukana poistoaukosta.

18) Älä nosta tai kuljeta ruohonleikkuria moottorin olles-

19) Älä kajoa tai kytke pois turvajärjestelmiä.

20) Vetomalleissa, kytke irti pyörien voimansiirto ennen

moottorin käynnistämistä.2

21) Käytä yksinomaan laitteen valmistaja hyväksymiä va-

22) Älä käytä laitetta jos lisävarusteita/työkaluja ei ole

asennettu määrättyihin kohtiin.

23) Kytke leikkuuväline irti, pysäytä moottori ja irrota vir-

tajohto (varmista, että kaikki liikkuvat osat ovat pysähdyk- sissä): – Laitteen kuljetuksen ajaksi – Joka kerta, kun jätät ruohonleikkurin vartioimatta – Ennen puhdistusta tai jätteidenkerääjän tyhjentämistä – Ennen laitteen tarkistusta, puhdistusta tai huoltoa – Jos osut vieraaseen esineeseen. Tarkista mahdolliset vauriot ja korjaa ne ennen laitteen uudelleenkäyttöä.

24) Kytke leikkuuväline irti ja pysäytä moottori:

– Joka kerta, kun irrotat tai asennat takaisin keruusäkin – Joka kerta, kun irrotat tai asennat takaisin sivutyhjennyk- sen läppäkorkin – Ennen leikkuukorkeuden säätämistä jos tätä toimenpi- dettä ei voi suorittaa laitteen ohjauspaikalta.

25) Työskentelyn aikana säilytä aina turvaetäisyys pyöri-

vään leikkuuvälineeseen, jonka kädensijan pituus takaa.

26) VAROITUS– Jos työskentelyn aikana osia menee rikki

tai tapahtuu onnettomuus, pysäytä heti moottori ja mene pois laitteen läheltä lisävahinkojen välttämiseksi. Jos ta- pahtuu loukkaantuminen, ryhdy tarvittaviin ensiaputoimen- piteisiin ja ota yhteyttä sairaanhoitohenkilökuntaan. Poista huolellisesti mahdolliset jätteet, jotka saattavat vahingoit- taa henkilöitä tai eläimiä, jos niitä ei havaita.

27) VAROITUS – Näissä ohjeissa annetut melu- ja tärinäta-

son arvot vastaavat laitteen käytössä syntyviä maksimiar- voja. Epävakaan leikkuuelementin käyttö, liian nopea liike ja huollon puute vaikuttavat merkittävästi melu- ja tärinä- päästöarvoihin. Näin ollen on tarpeen soveltaa ennaltaeh- käiseviä toimenpiteitä, joiden tarkoituksena on poistaa kor- keasta melusta ja tärinästä syntyvät mahdolliset vahingot; suorita laitteen huolto, käytä kuulosuojaimia, pidä taukoja työskentelyn aikana.

D) HUOLTO JA SÄILYTYS

1) VAROITUS! - Irrota laite sähköverkosta ja lue ohjeet

huolellisesti ennen minkään puhdistus–, huolto– tai kor- jaustoimenpiteen aloittamista. Käytä sopivia asusteita ja työskentelyhanskoja kaikissa tilanteissa, joissa kädet ovat vaarassa.

2) VAROITUS! – Älä koskaan käytä laitetta, jos siinä on

kuluneita tai vaurioituneita osia. Käyttöturvallisuuden kan- nalta on tärkeää, että rikkoutuneet osat vaihdetaan uusiin, eikä niitä korjata. Käytä vain alkuperäisiä varaosia: Ei- alkuperäisten ja/tai huonosti asennettujen varaosien käyt- täminen vaarantaa laitteen turvallisuuden ja voi aiheuttaa onnettomuuksia tai henkilövahinkoja. Valmistajalla ei ole minkäänlaista vastuuta tällaisissa tapauksissa.

3) Kaikki säätö- ja huoltotoimenpiteet, joita ei ole kuvattu

tässä ohjekirjassa tulee suorittaa jälleenmyyjän tai jonkin muun huoltokeskuksen toimesta, joka tuntee laitteen ja jol- la on erityistyökalut niin, että työ suoritetaan oikein ja säily- tetään laitteen alkuperäinen turvallisuustaso. Epäsopivissa paikoissa tai epäpätevien henkilöiden suorittamat toimen- piteet saavat takuun ja valmistajan vastuun raukeamaan.

4) Jokaisen käytön jälkeen, irrota laite sähköverkosta ja tar-

kista mahdolliset vauriot.

5) Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni,

jotta laite olisi aina turvallinen ja käyttövalmis. Säännöllinen huolto on ehdoton turvallisuudelle ja suoritustason yllä- pidolle.

6) Tarkista säännöllisesti, että leikkuuvälineen ruuvit on ki-

7) Käytä suojakäsineitä leikkuuvälineen käsittelyssä, pur-

kamisessa tai uudelleen asentamisessa.

8) Huolehdi leikkuuvälineen tasapainotuksesta, kun se te-

roitetaan. Kaikki leikkuuvälinettä koskevat toimenpiteet (irrotus, teroitus, tasapainotus, uudelleenkiinnitys ja/tai vaihto) ovat vaativia toimenpiteitä, jotka vaativat oikeiden työkalujen käytön lisäksi erityispätevyyttä. Turvallisuuden vuoksi suosittelemme, että nämä toimenpiteet suoritetaan tähän erikoistuneissa keskuksissa.

9) Suoritettaessa säätöjä laitteeseen varo sormien joutu-

mista liikkuvan leikkuuvälineen ja laitteen kiinteiden osi- en väliin.

10) Älä koske leikkuuvälineeseen niin kauan kuin laite on

kytkettynä pistorasiaan ja leikkuuväline ei ole kokonaan py- sähtynyt. Suoritettaessa toimenpiteitä leikkuuvälineeseen, ole varovainen koska leikkuuväline voi liikkua vaikka laite olisi kytketty irti sähköverkosta.

11) Tarkista sivutyhjennyksen tai takatyhjennyksen suojus

ja keruusäkki säännöllisesti kulumisen tai vaurioitumisen varalta. Vaihda vialliset osat.

12) Vaihda tarrat, joissa lukee ohjeet ja varoitusviestit, jos

ne ovat vahingoittuneet.

13) Säilytä laite lasten ulottumattomissa.

14) Anna moottorin jäähtyä ennen laitteen asettamista säi-

15) Vähentääksesi tulipalon riskiä, puhdista laite ja erityi-

sesti moottori ruohonjäänteistä, lehdistä tai liiallisesta ras- vasta. Tyhjennä keruusäkki aina äläkä säilytä leikattua ruo- hoa suljetuissa tiloissa.

1) Älä käytä laitetta räjähdysalttiissa ympäristössä, syttyvi-

en nesteiden, kaasujen tai pölyn lähettyvillä. Sähkötyökalut aiheuttavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

2) Pidä jatkojohto kaukana leikkuuvälineestä. Leikkuuväline

saattaa vahingoittaa johtoa ja aiheuttaa kontaktin jännit- teen alaisien osien kanssa. Älä ikinä aja ruohonleikkurilla virtajohdon yli. Leikkuun ai- kana johtoa on vedettävä ruohonleikkurin perässä ja aina leikatun ruohon puolella. Käytä johdon pysäytintä tässä käyttöohjeessa osoitetulla tavalla välttääksesi, että johto irtoaa vahingossa, varmistaen samalla, että johto on oikein pistorasiassa ilman pakottamista.

4) Syötä laitteeseen virtaa tasauslaitteen kautta (RCD –

Residual Current Device) laukaisuvirralla, joka ei ole yli 30 mA.

5) Laitteen pistokkeen on oltava yhteensopiva pistorasian

kanssa. Älä muuntele pistoketta. Älä käytä maadoitettujen laitteiden kanssa adaptereita. Muuntelemattomat ja pisto- rasiaan sopivat pistokkeet vähentävät sähköiskun vaaraa.

6) Jos laitteen virtajohto on viallinen, tulee se vaihtaa al-

kuperäiseen varaosaan jälleenmyyjän tai ammattitaitoisen huoltokeskuksen toimesta.

7) Minkä tahansa sähkölaitteen pysyvän liitännän sähkö-

verkkoon saa tehdä ainoastaan pätevä sähkömies voimas- sa olevien säännösten mukaan. Virheellinen liitäntä saat- taa aiheuttaa henkilövahinkoja mukaan lukien kuoleman.

8) VAROITUS: VAARA! Kosteus ja sähkö eivät sovi yhteen:

Virtajohtojen käsittely ja liitännät on suoritettava kuivas- sa paikassa. – Älä ikinä anna sähköpistokkeen tai virtajohdon joutua kosketuksiin kostean alueen kanssa (lätäkkö tai kos- tea maa). – Johtojen ja pistokkeiden välisten liitäntöjen on olta-3 va vedenpitäviä. Käytä jatkojohtoja, joiden pistokkeet ovat vedenpitävät ja tyyppihyväksytyt, myytävänä kaupoissa.

9) Jatkojohtojen on oltava vähintään laadultaan tyyppiä

H05RN– F tai H05VV– F minimileikkauksella 1,5 mm2 ja niiden suositeltava maksimipituus on 25 m.

10) Kiinnitä jatkojohto johdon pysäyttimeen ennen laitteen

11) Älä käytä virtajohtoja väärin. Älä käytä virtajohtoa lait-

teen kuljettamiseen, vetämiseen tai pistorasiasta irrottami- seen. Pidä johto kaukana kuumista esineistä, öljystä, terä- vistä kulmista tai liikkuvista osista. Vahingoittunut tai taker- tunut johto lisää sähköiskun vaaraa.

12) Älä pidä kerällä jatkojohtoa työskentelyn aikana. Näin

vältät johdon ylikuumenemisen.

13) Vältä kehon osumista maadoitettuihin pintoihin ku-

ten putkiin, lämpökennoihin, sähkölevyihin, jäähdyttimiin. Sähköiskun vaara kasvaa, jos keho on maadoitettu.

14) Älä ylikuormita laitetta. Käytä työhön sopivaa laitetta.

Sopiva laite tekee työn paremmin ja turvallisemmin ja juuri sillä nopeudella johon se on suunniteltu.

F) KULJETUS JA LIIKUTTAMINEN

1) Aina kun laitetta on tarpeen liikuttaa, nostaa, kuljettaa

tai kallistaa tulee: – Käyttää paksuja työhanskoja – Ottaa kiinni laitteesta sellaisista kohdista, joista saa tu- kevan otteen huomioiden laitteen painon ja sen jakau- tumisen – Huolehtia, että mukana on riittävä määrä henkilöitä huo- mioiden laitteen painon ja kuljetusvälineen tai paikan ominaisuudet, johon laite viedään tai josta se haetaan – Varmistaa, ettei laitteen liikuttaminen aiheuta vahinkoja tai loukkaantumisia

2) Kuljetuksen ajaksi laite on kiinnitettävä huolellisesti köy-

sillä tai kettingeillä.

G) YMPÄRISTÖNSUOJELU

1) Ympäristönsuojelun tulee olla keskeisellä sijalla käytet-

täessä laitetta. Vältä aiheuttamasta häiriötä naapureille.

2) Noudata tarkasti paikallisia säädöksiä, koskien pakkaus-

ten, hajonneiden osien tai minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä ei saa heittää tavallisen sekajätteen joukkoon, vaan ne on kerättävä talteen erikseen ja vietävä niitä varten olevaan erilliseen jätteiden keräyspaikkaan, jossa niiden kierrätyksestä huolehditaan.

3) Noudata tarkasti paikallisia säädöksiä, koskien leikkaus-

jätteiden hävitystä.

4) Kun laite otetaan pois käytöstä, älä hylkää sitä luontoon

vaan vie se jätekeräykseen paikallisia ja voimassa olevia säädöksiä noudattaen. LAITTEESEEN TUTUSTUMINEN

LAITTEEN KUVAUS JA KÄYTTÖALUE

Tämä laite on puutarhanhoitoväline ja tarkemmin sanottuna kävellen ohjattava ruohonleikkuri. Laite koostuu pääasiallisesti moottorista, joka käynnistää suojuksen sisällä olevan leikkuuvälineen sekä pyöristä ja kädensijasta. Käyttäjä kykenee ohjaamaan laitetta ja käyttämään pää- ohjauksia pysyttelemällä aina kädensijan takana ja näin ollen turvaetäisyydellä pyörivästä leikkuuvälineestä. Jos käyttäjä poistuu laitteen läheisyydestä, se saa aikaan moottorin ja leikkuuvälineen pysähtymisen muutaman se- kunnin sisällä. Käyttötarkoitus Tämä laite on suunniteltu ja valmistettu leikkaamaan (ja ke- räämään talteen) puutarhojen ja nurmikkoalueiden ruohoa, leikkuukapasiteetin perusteella määritetyllä alueella, käyt- täjän sitä kävellen ohjattaessa. Asennetut lisävarusteet tai erityiset välineet voivat estää leikatun ruohon keräämistä talteen tai saada aikaan ”mul- ching” vaikutuksen leikatun ruohon jäämisellä maahan. Käyttäjätyyppi Tämä laite on tarkoitettu kuluttajien käyttöön eli muille kuin ammattikäyttäjille. Tämä laite on tarkoitettu harras- tuskäyttöön. Väärä käyttö Käyttö mihin tahansa muuhun tarkoitukseen, joka poik- keaa edellä mainituista, saattaa olla vaarallista ja aihe- uttaa vahinkoja henkilöille ja/tai esineille. Sopimattomaksi käytöksi katsotaan (esimerkiksi, mutta ei ainoastaan): – aikuisten, lasten tai eläinten kuljettaminen laitteella – itsensä kuljettaminen laitteella – laitteen käyttäminen kuormien vetoon tai työntämiseen – laitteen käyttäminen lehtien tai jätteiden keräämiseen – laitteen käyttäminen pensaiden tai muun kuin ruohomai- sen kasvillisuuden leikkaamiseen – laitteen käyttäminen samanaikaisesti yhdessä useam- man henkilön kanssa. – pyörivän leikkuuvälineen käyttö alueilla, joissa ei kas- va ruohoa.

TUNNUSLAATTA JA LAITTEEN OSAT

(ks. kuvat sivulla ii)

2. CE-vaatimustenmukaisuusmerkki

4. Ruohonleikkurityyppi

6. Valmistajan nimi ja osoite

8. Nimellisteho ja moottorin maksimaalinen

10. Syöttöjännite ja -taajuus

10a. Sähköinen suojausaste

14. Takatyhjennyksen suojus

18. Virtajohdon kiinnitin4

Välittömästi laitteen hankinnan jälkeen kopioi tunnusnume- rot (3 - 4 - 5) käyttöoppaan viimeisellä sivulla oleviin kohtiin. Esimerkki vaatimustenmukaisuusvakuutuksesta löytyy käyttöoppaan toiseksi viimeiseltä sivulta. Älä hävitä sähkölaitteita kotitalousjätteiden seassa. Euroopan parlamentin ja neuvoston direktiivi 2012/19/EU sähkö – ja elektroniikkaromusta ja sen toteuttaminen kansallisten säädösten mukaisesti määrää sähkölaitteiden erillisen keräyksen niin, että ne voi- daan käyttää uudelleen ympäristöystävällisesti. Jos säh- köisiä laitteita hävitetään kaatopaikalle tai maaperään, va- hingolliset aineet saattavat joutua pohjaveteen ja ravinto- ketjuun vahingoittaen siten terveyttä ja hyvinvointia. Lisätietoja tämän laitteen hävittämisestä saa kotitalousjät- teiden hävityksestä vastaavalta elimeltä tai jälleenmyyjältä OHJAUSLAITTEISSA OLEVIEN MERKKIEN KUVAUS (joissa varusteena)

20. VAROITUS - Moottorin käynnistäminen saa aikaan

leikkuuvälineen samanaikaisen kytkeytymisen.

TURVALLISUUSVAATIMUKSET - Ruohonleik-kuria on käytettävä varovaisesti. Tätä varten laitteeseen on sijoitet- tu kuvamerkkejä, joiden tehtävänä on muistuttaa tärkeim- mistä varotoimenpiteistä. Niiden merkitys on osoitettu seu- raavassa. Suosittelemme lukemaan huolellisesti tässä op- paassa olevassa tarkoituksenmukaisessa luvussa annetut turvamääräykset. Vaihda vaurioituneet tai lukukelvottomat merkinnät.

41. Varoitus: Lue käyttöopas ennen laitteen käyttöä.

42. Ulostyönnön vaara. Pidä henkilöt poissa työskentely-

alueelta käytön aikana.

44. Varo leikkaavaa leikkuuvälinettä: leikkuuväline jatkaa

pyörimistä moottorin sammuttamisen jälkeen. Irrota virtajohto ennen huoltoa tai jos johto on vioittunut.

45. Varoitus: pidä virtajohto etäällä leikkuuvälineestä.

KÄYTTÖÖN LIITTYVÄT SÄÄNNÖT HUOMAUTUS - Tekstin sisällön ja kuvien välinen vas- taavuus (sivulta iii alkaen) annetaan numerossa, joka edeltää jokaista kappaletta.

1. ASENNUKSEN LOPPUUNSAATTAMINEN

HUOMAUTUS Laite voidaan toimittaa jotkut osat valmiik- si asennettuina. VAROITUS! Laitteen poisto pakkauksesta ja asen- nus tulee suorittaa tasaisella ja kiinteällä alustalla. Lisäksi tulee olla riittävästi tilaa laitteen ja pakkausten liikutteluun. Käytä aina sopivia välineitä pakkausten ja laitteen liikutteluun. Pakkausten hävitys on suoritettava voimassa olevia paikallisia säännöksiä noudattaen. 1.1a Kahvan asennus (Tyyppi “I”) Laita kahvan oikeanpuoleinen (1) ja vasemmanpuoleinen (2) alaosa vastaaviin aukkoihin ja kiinnitä ne mukana toimi- tettavilla ruuveilla (3). Aseta kaapelinpidin (4) kädensijan (5) yläosaan osoitet- tuun paikkaan ja kiinnitä se varustuksiin kuuluvalla ruuvilla (6) ja mutterilla (7). Kiinnitä kädensijan yläosa (5) alaosiin mukana toimitettavil- la nupeilla (8) ja ruuveilla, kuten kuvattu, käyttämällä toista kahdesta tarkoitukseen valmistetuista aukoista kädensijan korkeuden säätämiseksi käyttäjän koon mukaan. Kohdista kytkimen (9) ura tuen (10) ohjaimeen ja työnnä kytkintä (9) nuolten osoittamaan suuntaan, loppuun asti, varmistaen, että kytkentä kiinnittyy vakaasti. Aseta kaapelinpidin (11) osoitettuun paikkaan ja kiinnitä kaapeli (12). 1.1b Kahvan asennus (Tyyppi “II”) Asenna oikean- (1) ja vasemmanpuoleinen (2) kädensijan alaosa rungosta ulos työntyviin ruuveihin (3a) ja kiinnitä ne mukana toimitettavilla nupeilla (3) Aseta kaapelinpidin (4) kädensijan (5) yläosaan osoitet- tuun paikkaan ja kiinnitä se varustuksiin kuuluvalla ruuvilla (6) ja mutterilla (7). Kiinnitä kädensijan yläosa (5) alaosiin mukana toimitettavil- la nupeilla (8) ja ruuveilla, kuten kuvattu, käyttämällä toista kahdesta tarkoitukseen valmistetuista aukoista kädensijan korkeuden säätämiseksi käyttäjän koon mukaan. Kohdista kytkimen (9) ura tuen (10) ohjaimeen ja työnnä kytkintä (9) nuolten osoittamaan suuntaan, loppuun asti, varmistaen, että kytkentä kiinnittyy vakaasti. Aseta kaapelinpidin (11) osoitettuun paikkaan ja kiinnitä kaapeli (12).

1.2 Keruusäkin asennus

(Tyyppi “I” ja tyyppi ”II”) Asenna kahva (1) keruusäkin (2) yläosaan, laittamalla sen nykäyksittäin tarkoituksenmukaisiin kohtiin. Kiinnitä jatkokappale (3) keruusäkin alaosaan (4) laittamal- la se nykäyksittäin paikoilleen. Asenna kaksi osaa (2) ja (4) huolehtien, että kiinnikkeet menevät pohjaan saakka niin, että kuulet napsahduksen.

HUOMAUTUS Ohjauksissa olevien merkkien selitykset löytyvät edellisiltä sivuilta.

2.1 Kaksitoiminen kytkin

Moottoria ohjaa kaksitoiminen kytkin vahingossa tapahtu- van käynnistymisen estämiseksi. Käynnistys tapahtuu painamalla painiketta (2) ja vetämäl- lä vipua (1). VAROITUS! Moottorin käynnistäminen saa aikaan leikkuuvälineen samanaikaisen kytkeytymisen. Moottori pysähtyy automaattisesti, kun vipu vapautetaan (1).

2.2 Leikkuukorkeuden säätö

Säätääksesi leikkuukorkeutta, kallista laitetta toiselle si- vulle ja aseta pyörien akseli yhteen rungon sisällä olevista kolmesta urasta. Korkeuden on oltava sama molemmille akseleille. SUORITA TOIMENPIDE LEIKKUUVÄLINE PAIKOILLAAN.

HUOMAUTUS Tällä laitteella on mahdollista leikata nur-5 mikko eri tavoin. Ennen työskentelyn aloittamista on laite val- misteltava etukäteen sen perusteella miten aiotaan leikata. SUORITA TOIMENPIDE MOOTTORI SAMMUTETTUNA.

3.1 Esivalmistelu leikkausta varten ja ruohon ke-

räämiseksi keruusäkkiin Nosta takatyhjennyksen suojusta (1) ja kiinnitä keruusäkki (2) oikein kuvan osoittamalla tavalla.

Kiinnitä jatkojohto oikein kuten osoitettu. Käynnistä moottori painamalla turvapainiketta (2) ja vetä- mällä kytkimen vivusta (1).

Leikkuun aikana huolehdi, että virtajohto on aina takana ja jo leikatulla puolella nurmikkoa. Nurmikon ulkonäkö on kauniimpi, jos leikkuukorkeus on ai- na sama ja leikkuu suoritetaan kahteen eri suuntaan vuo- rotellen. Kun keruusäkki täyttyy liikaa, ruohon keräys ei ole enää te- hokasta ja ruohonleikkurin ääni muuttuu. Keruusäkin irrottamiseksi ja tyhjentämiseksi: – vapauta kytkimen vipu ja odota leikkuuvälineen pysäh- tymistä – nosta takatyhjennyksen suojusta, tartu kädensijasta ja irrota keruusäkki pitämällä sitä suorassa asennossa. Neuvoja nurmikon hoitoon Eri ruoholajit ovat erilaisia ominaisuuksiltaan ja vaativat eri- laista hoitoa. Lue aina siemenpakkauksessa olevat ohjeet koskien leikkauskorkeutta ko. kasvualueella. Huomioi, että suurin osa nurmikosta koostuu ruohovartisis- ta kasvilajeista joissa on yksi tai useampi lehti. Jos lehdet leikataan kokonaan, nurmikko vahingoittuu ja uudelleen- kasvu on vaikeaa. Yleisesti seuraavat ohjeet ovat voimassa: – liian matala leikkaus aiheuttaa nurmikkoon repeämiä ja ohentumista, aiheuttaen läikikkään ulkonäön – kesällä leikkauksen on oltava korkeampi maaperän kui- vumisen välttämiseksi – älä leikkaa märkää ruohoa. Tämä saattaa heikentää pyö- rivän leikkuuvälineen tehokkuutta, koska ruoho tarttuu ja aiheuttaa repeämiä nurmikkoon. – jos ruoho on erittäin korkeaa, suosittelemme ensin leik- kaamaan laitteen sallimalla maksimikorkeudella ja sen jälkeen uudelleen 2-3 päivän kuluttua.

3.4 Työn lopettaminen

Työn lopuksi vapauta vipu (1). Irrota jatkojohto ENSIN yleis- pistorasiasta (2) ja SITTEN ruohonleikkurin katkaisijan puolelta (3). ODOTA LEIKKUUVÄLINEEN PYSÄHTYMISTÄ ennen min- käänlaisen toimenpiteen suorittamista ruohonleikkuriin. TÄRKEÄÄ Jos moottori pysähtyy ylikuumenemisen vuok- si työskentelyn aikana, on odotettava noin 5 minuuttia ennen kuin moottorin voi käynnistää uudelleen.

4. SÄÄNNÖLLINEN HUOLTO

Säilytä ruohonleikkuri kuivassa paikassa. TÄRKEÄÄ Säännöllinen ja huolellinen huolto on välttä- mätöntä laitteen alkuperäisen suorituskyvyn ja turvatason säilyttämiseksi. Kaikki säätö- tai huoltotoimenpiteet on suoritettava moot- torin ollessa pysähdyksissä, laite verkkovirrasta irti kyt- kettynä.

1) Käytä paksuja työhanskoja suorittaessasi puhdistus-,

huolto- tai säätötoimenpiteitä laitteeseen.

2) Jokaisen leikkauskerran jälkeen, poista ruohon jäänteet

ja kura rungon sisäpuolelta. Näin ehkäiset niiden kuivu- misen mikä saattaa vaikeuttaa laitteen käynnistämistä.

3) Varmista aina, että ilmanottoaukot ovat puhtaat.

4.1 Leikkuuvälineen huolto

Pyörivää leikkuuvälinettä koskevat toimenpiteet on aina parasta jättää erikoistuneen huoltoliikkeen suoritettavik- si, koska näillä on hallussaan asianmukaiset työvälineet. Tässä laitteessa tulee käyttää leikkuuvälinettä, jossa on koodi joka on osoitettu sivulla ii annetussa taulukossa. Jatkuvan tuotekehityksen vuoksi, edellä mainitut leikkuu- välineet saatetaan ajan kuluessa vaihtaa toiseen, mutta työkalut pysyvät aina keskenään vaihtokelpoisina ja käyt- töturvallisuuden kannalta samanarvoisina. Asenna leikkuuväline (2) paikalleen siten, että koodi tulee maata kohti, kuvassa näkyvän työjärjestyksen mukaisesti. Kiinnitä keskiruuvi (1) dynamometrisella avaimella, joka on kalibroitu arvoon 15 Nm.

4.2 Laitteen puhdistus

Älä käytä vesisuihkuja ja vältä kastamasta moottoria ja sähköosia. Älä käytä voimakkaita nesteitä rungon puhdistamisessa.

Mitä tehdä, jos … Ongelman syy Korjaustoimenpide

1. Sähkökäyttöinen ruohonleikkuri ei toimi

Laitteeseen ei tule virtaa Tarkista sähköliitäntä

2. Sähkökäyttöinen ruohonleikkuri katkaisee virran

Pistorasian ampeeriluku ei ole riittävä. Kytke laite pistorasiaan, jossa on riittävä ampeeriluku. Päällä on samanaikaisesti muita sähkölaitteita. Älä kytke muita laitteita samanaikaisesti samaan pistorasiaan.

3. Leikattua ruohoa ei enää kerätä

ruohonkeruusäkkiin Leikkuuvälineeseen on osunut isku Teroita leikkuuväline tai vaihda se. Tarkista siivekkeet jotka ohjaavat ruohoa keruusäkin suuntaan. Rungon sisäpuoli on likainen Puhdista rungon sisäpuoli helpottaaksesi ruohon poistoa keruusäkin suuntaan.

4. Ruohonleikkuu on vaikeaa6

Leikkuuvälineen kunto on huono Teroita leikkuuväline tai vaihda se.

5. Jos laite alkaa täristä oudosti

Vahingoittunut tai löystyneitä osia Pysäytä laite ja irrota virtajohto Tarkista mahdolliset vauriot Tarkista onko laitteessa löystyneitä osia ja kiristä ne Tarkistuta laite, suorita osien vaihdot tai korjaustoimenpiteet erikoistuneessa huoltokeskuksessa

6. Moottori pysähtyy työstön aikana

Lämpösuoja lauennut moottorin ylikuumenemisen vuoksi. Pysäytä laite ja irrota virtajohto. Varmista aina, että ilmanottoaukot ovat puhtaat. Jos sinulla on kysymyksiä tai epäselvyyksiä, ota yhteyttä asiakasneuvontaan tai lähimpään jälleenmyyjään.1

2. Vakuuttaa omalla vastuullaan, että kone: Kävellen

ohjattava ruohonleikkuri/ ruohonleikkuu a) Tyyppi / Perusmalli b) Kuukausi /Valmistusvuosi c) Sarjanumero d) Moottori : sähköinen

3. On yhdenmukainen seuraavien direktiivien asettamien

vaatimusten kanssa: e) Sertifiointiyritys: : Ei sovellettavissa f) EY-tyyppitarkastus : Ei sovellettavissa

4. Viittaus harmonisoituihin standardeihin

g) Mitattu äänitehotaso h) Taattu äänitehotaso
