BEDIENUNGSANLEITUNG BL 380 E ALPINA

Handgeführter elektrisch betriebener Rasenmäher GEBRAUCHSANWEISUNG ACHTUNG: vor inbetriebnahme des geräts die gebrauchsanleitung aufmerksam lesen.

DEUTSCH - Übersetzung der Originalbetriebsanleitung ..............................................................

[2] Nennleistung * [3] Max. Betriebsgeschwindigkeit des Motors * [4] Maschinengewicht * [5] Versorgungsspannung und -frequenz [6] Schnittbreite [7] Schalldruckpegel [8] Messungenauigkeit [9] Gemessener Schallleistungspegel [10] Garantierter Schallleistungspegel [11] Vibrationspegel [12] Abmessungen (Länge/Breite/Höhe) [13] Nummer Schneidwerkzeug [14] Zubehör [15] “Mulching-Kit”

[1] NL - TECHNISCHE GEGEVENS

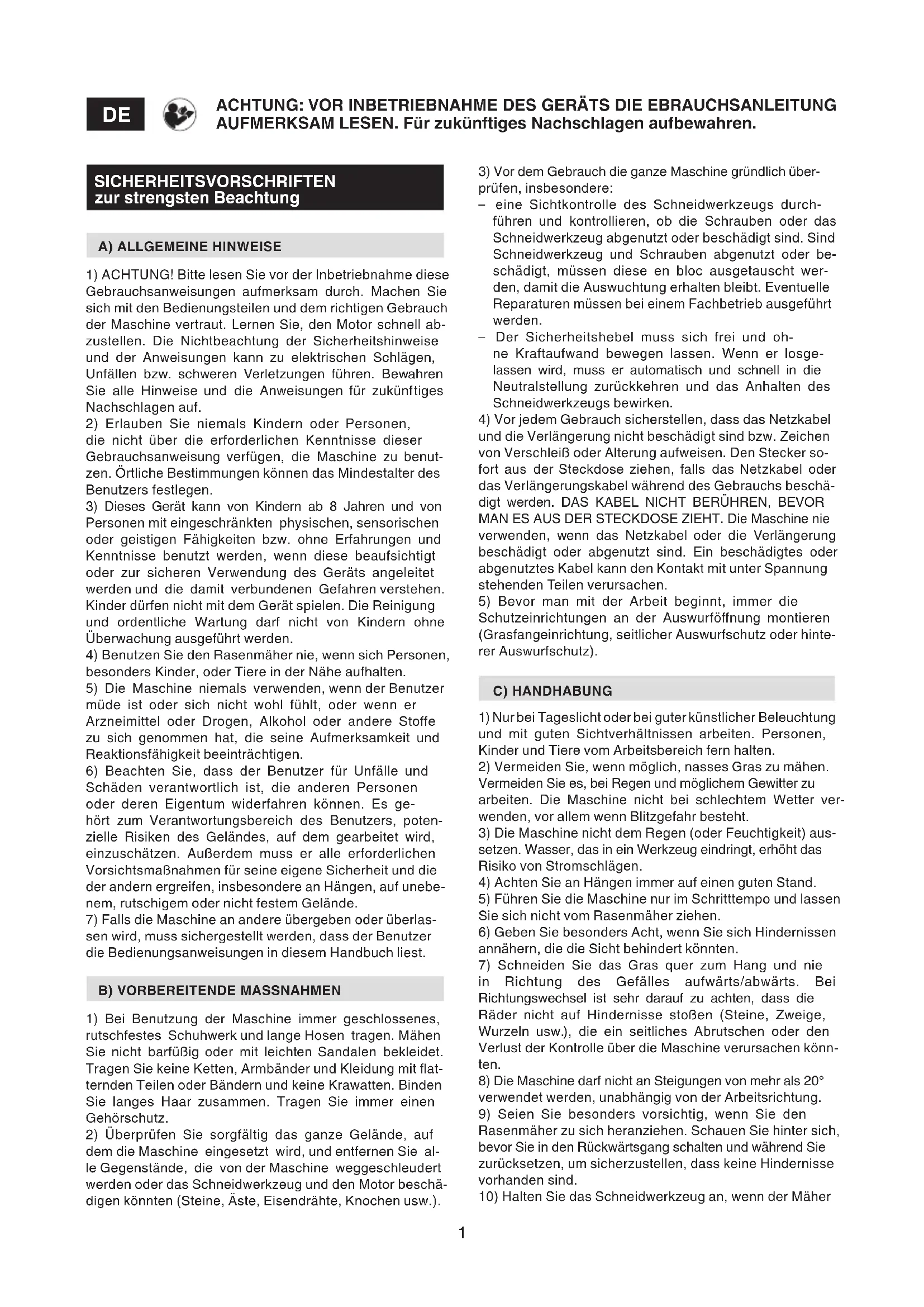

A) ALLGEMEINE HINWEISE

1) ACHTUNG! Bitte lesen Sie vor der Inbetriebnahme diese

Gebrauchsanweisungen aufmerksam durch. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell ab- zustellen. Die Nichtbeachtung der Sicherheitshinweise und der Anweisungen kann zu elektrischen Schlägen, Unfällen bzw. schweren Verletzungen führen. Bewahren Sie alle Hinweise und die Anweisungen für zukünftiges Nachschlagen auf.

2) Erlauben Sie niemals Kindern oder Personen,

die nicht über die erforderlichen Kenntnisse dieser Gebrauchsanweisung verfügen, die Maschine zu benut- zen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

3) Dieses Gerät kann von Kindern ab 8 Jahren und von

Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. ohne Erfahrungen und Kenntnisse benutzt werden, wenn diese beaufsichtigt oder zur sicheren Verwendung des Geräts angeleitet werden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und ordentliche Wartung darf nicht von Kindern ohne Überwachung ausgeführt werden.

4) Benutzen Sie den Rasenmäher nie, wenn sich Personen,

besonders Kinder, oder Tiere in der Nähe aufhalten.

5) Die Maschine niemals verwenden, wenn der Benutzer

müde ist oder sich nicht wohl fühlt, oder wenn er Arzneimittel oder Drogen, Alkohol oder andere Stoe zu sich genommen hat, die seine Aufmerksamkeit und Reaktionsfähigkeit beeinträchtigen.

6) Beachten Sie, dass der Benutzer für Unfälle und

Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren können. Es ge- hört zum Verantwortungsbereich des Benutzers, poten- zielle Risiken des Geländes, auf dem gearbeitet wird, einzuschätzen. Außerdem muss er alle erforderlichen Vorsichtsmaßnahmen für seine eigene Sicherheit und die der andern ergreifen, insbesondere an Hängen, auf unebe- nem, rutschigem oder nicht festem Gelände.

7) Falls die Maschine an andere übergeben oder überlas-

sen wird, muss sichergestellt werden, dass der Benutzer die Bedienungsanweisungen in diesem Handbuch liest.

B) VORBEREITENDE MASSNAHMEN

1) Bei Benutzung der Maschine immer geschlossenes,

rutschfestes Schuhwerk und lange Hosen tragen. Mähen Sie nicht barfüßig oder mit leichten Sandalen bekleidet. Tragen Sie keine Ketten, Armbänder und Kleidung mit at- ternden Teilen oder Bändern und keine Krawatten. Binden Sie langes Haar zusammen. Tragen Sie immer einen Gehörschutz.

2) Überprüfen Sie sorgfältig das ganze Gelände, auf

dem die Maschine eingesetzt wird, und entfernen Sie al- le Gegenstände, die von der Maschine weggeschleudert werden oder das Schneidwerkzeug und den Motor beschä- digen könnten (Steine, Äste, Eisendrähte, Knochen usw.).

ACHTUNG: VOR INBETRIEBNAHME DES GERÄTS DIE EBRAUCHSANLEITUNG AUFMERKSAM LESEN. Für zukünftiges Nachschlagen aufbewahren.

3) Vor dem Gebrauch die ganze Maschine gründlich über-

prüfen, insbesondere: – eine Sichtkontrolle des Schneidwerkzeugs durch- führen und kontrollieren, ob die Schrauben oder das Schneidwerkzeug abgenutzt oder beschädigt sind. Sind Schneidwerkzeug und Schrauben abgenutzt oder be- schädigt, müssen diese en bloc ausgetauscht wer- den, damit die Auswuchtung erhalten bleibt. Eventuelle Reparaturen müssen bei einem Fachbetrieb ausgeführt werden. – Der Sicherheitshebel muss sich frei und oh- ne Kraftaufwand bewegen lassen. Wenn er losge- lassen wird, muss er automatisch und schnell in die Neutralstellung zurückkehren und das Anhalten des Schneidwerkzeugs bewirken.

4) Vor jedem Gebrauch sicherstellen, dass das Netzkabel

und die Verlängerung nicht beschädigt sind bzw. Zeichen von Verschleiß oder Alterung aufweisen. Den Stecker so- fort aus der Steckdose ziehen, falls das Netzkabel oder das Verlängerungskabel während des Gebrauchs beschä- digt werden. DAS KABEL NICHT BERÜHREN, BEVOR MAN ES AUS DER STECKDOSE ZIEHT. Die Maschine nie verwenden, wenn das Netzkabel oder die Verlängerung beschädigt oder abgenutzt sind. Ein beschädigtes oder abgenutztes Kabel kann den Kontakt mit unter Spannung stehenden Teilen verursachen.

5) Bevor man mit der Arbeit beginnt, immer die

Schutzeinrichtungen an der Auswurfönung montieren (Grasfangeinrichtung, seitlicher Auswurfschutz oder hinte- rer Auswurfschutz). C) HANDHABUNG

1) Nur bei Tageslicht oder bei guter künstlicher Beleuchtung

und mit guten Sichtverhältnissen arbeiten. Personen, Kinder und Tiere vom Arbeitsbereich fern halten.

2) Vermeiden Sie, wenn möglich, nasses Gras zu mähen.

Vermeiden Sie es, bei Regen und möglichem Gewitter zu arbeiten. Die Maschine nicht bei schlechtem Wetter ver- wenden, vor allem wenn Blitzgefahr besteht.

3) Die Maschine nicht dem Regen (oder Feuchtigkeit) aus-

setzen. Wasser, das in ein Werkzeug eindringt, erhöht das Risiko von Stromschlägen.

4) Achten Sie an Hängen immer auf einen guten Stand.

5) Führen Sie die Maschine nur im Schritttempo und lassen

Sie sich nicht vom Rasenmäher ziehen.

6) Geben Sie besonders Acht, wenn Sie sich Hindernissen

annähern, die die Sicht behindert könnten.

7) Schneiden Sie das Gras quer zum Hang und nie

in Richtung des Gefälles aufwärts/abwärts. Bei Richtungswechsel ist sehr darauf zu achten, dass die Räder nicht auf Hindernisse stoßen (Steine, Zweige, Wurzeln usw.), die ein seitliches Abrutschen oder den Verlust der Kontrolle über die Maschine verursachen könn- ten.

8) Die Maschine darf nicht an Steigungen von mehr als 20°

verwendet werden, unabhängig von der Arbeitsrichtung.

9) Seien Sie besonders vorsichtig, wenn Sie den

Rasenmäher zu sich heranziehen. Schauen Sie hinter sich, bevor Sie in den Rückwärtsgang schalten und während Sie zurücksetzen, um sicherzustellen, dass keine Hindernisse vorhanden sind.

10) Halten Sie das Schneidwerkzeug an, wenn der Mäher2

beim Transport über andere Flächen als Gras anzukippen ist und wenn Sie den Rasenmäher zur Mähäche hin- und wieder abtransportieren.

11) Wenn Sie die Maschine in der Nähe der Straße verwen-

den, achten Sie auf den Verkehr.

12) Verwenden Sie die Maschine nie mit beschädigten

Schutzeinrichtungen oder ohne die Grasfangeinrichtung, den seitlichen oder den hinteren Auswurfschutz.

13) In der Nähe von abschüssigen Stellen, Gräben oder

Dämmen besonders vorsichtig sein.

14) Starten Sie den Motor mit Vorsicht entsprechend den

Anweisungen. Achten Sie auf ausreichenden Abstand der Füße zum Schneidwerkzeug.

15) Während des Anlassens müssen sich beide Hände am

16) Den Rasenmäher beim Start des Motors nicht kip-

pen. Starten Sie den Motor auf einer ebenen Fläche ohne Hindernisse oder hohes Gras.

17) Bringen Sie niemals Hände oder Füße in die Nähe von

sich drehenden Teilen. Halten Sie sich immer entfernt von der Auswurfönung.

18) Heben oder tragen Sie den Rasenmäher nie mit lau-

19) Die Sicherheitssysteme nicht entfernen oder außer

20) Bei den Modellen mit Motorantrieb, lösen sie die

Kupplung des Radantriebs, bevor Sie den Motor starten.

21) Verwenden Sie ausschließlich vom Hersteller der

Maschine genehmigte Zubehörteile.

22) Die Maschine nicht verwenden, wenn das Zubehör/

die Werkzeuge nicht in den vorgesehenen Punkten ins- talliert sind.

23) Das Schneidwerkzeug ausschalten, den Motor anhal-

ten und das Netzkabel abziehen (sicherstellen, dass alle beweglichen Teile vollkommen stillstehen): – Während des Transports der Maschine; – Wenn Sie die Maschine unbewacht lassen; – Bevor Sie Verstopfungen beseitigen oder den Auswurfkanal reinigen; – Bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen; – Nachdem ein Fremdkörper getroen wurde. Prüfen Sie, ob Schäden an der Maschine entstanden sind, und füh- ren Sie die erforderlichen Reparaturen aus, bevor Sie die Maschine wieder benutzen.

24) Das Schneidwerkzeug ausschalten und den Motor an-

halten: – Jedes Mal, wenn die Grasfangeinrichtung abgenommen oder wieder montiert wird; – Jedes Mal, wenn der seitliche Auswurfdeektor abge- nommen oder wieder montiert wird; – Bevor man die Schnitthöhe einstellt, falls dies nicht vom Fahrersitz aus erfolgen kann.

25) Halten Sie während der Arbeit stets einen

Sicherheitsabstand vom rotierenden Schneidwerkzeug. Dieser Abstand entspricht der Länge des Handgris.

26) ACHTUNG – Im Fall von Brüchen oder Unfällen

während der Arbeit, sofort den Motor anhalten und die Maschine entfernen, damit sie keine weiteren Schäden anrichtet. Wenn bei einem Unfall man selbst oder Dritte verletzt werden, unverzüglich die der Situation angemes- sene erste Hilfe leisten und zur notwendigen Behandlung ein Krankenhaus aufsuchen. Entfernen Sie sorgfältig alle eventuellen Rückstände, die – falls sie unbeaufsichtigt blei- ben – Schäden oder Verletzungen an Personen oder Tieren verursachen könnten.

27) ACHTUNG – Die in dieser Anleitung angegebenen

Geräusch- und Vibrationspegel sind Höchstwerte beim Betrieb der Maschine. Der Einsatz eines nicht ausgewuch- teten Schneidelements, die zu hohe Fahrgeschwindigkeit und die fehlende Wartung wirken sich signikant auf die Geräuschemissionen und die Vibrationen aus. Demzufolge müssen vorbeugende Maßnahmen getroen werden, um mögliche Schäden durch zu hohen Lärm und Belastungen durch Vibrationen zu vermeiden. Die Maschine warten, Gehörschutz tragen, während der Arbeit Pausen einlegen.

D) WARTUNG UND LAGERUNG

1) ACHTUNG! – Vor jedem Eingri zur Reinigung oder

Wartung ist die Maschine vom Stromnetz zu trennen und man muss die entsprechenden Anweisungen lesen. In al- len Situationen, die Gefahren für die Hände mit sich brin- gen, geeignete Kleidung und Arbeitshandschuhe tragen.

2) ACHTUNG! – Die Maschine niemals mit abgenutzten

oder beschädigten Teilen verwenden. Die schadhaften oder verschlissenen Teile sind zu ersetzen und dürfen nie- mals repariert werden. Nur Original-Ersatzteile verwenden: Die Verwendung von Nicht-Original-Ersatzteilen und/oder nicht korrekt montierten Ersatzteilen beeinträchtigt die Sicherheit der Maschine, kann Unfälle und Verletzungen an Personen verursachen und befreit den Hersteller von jeder Verpichtung und Haftung.

3) Alle Einstell- und Wartungsarbeiten, die nicht in diesem

Handbuch beschrieben sind, müssen von Ihrem Händler oder einem Fachbetrieb ausgeführt werden, die über das Wissen und die erforderlichen Werkzeuge für eine kor- rekte Arbeitsausführung verfügen, um das ursprüngliche Sicherheitsniveau der Maschine beizubehalten. Eingrie, die nicht von einer Fachstelle oder von unqualizier- tem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie und jeglicher Verpichtung oder Verantwortung des Herstellers zur Folge.

4) Nach jeder Verwendung die Maschine vom Stromnetz

trennen und auf eventuelle Beschädigungen prüfen.

5) Sorgen Sie dafür, dass alle Muttern und Schrauben fest

angezogen sind, um sicher zu sein, dass die Maschine immer unter guten Bedingungen arbeitet. Eine regelmä- ßige Wartung ist unerlässlich für die Sicherheit und die Erhaltung der Leistungsfähigkeit.

6) Kontrollieren Sie regelmäßig, dass die Schrauben des

Schneidwerkzeugs fest angezogen sind.

7) Arbeitshandschuhe tragen, um das Schneidwerkzeug

zu handhaben, es abzunehmen oder wieder zu montieren.

8) Beim Schleifen des Schneidwerkzeugs ist auf des-

sen Auswuchtung zu achten. Alle Arbeiten, die das Schneidwerkzeug betreffen (Ausbau, Schleifen, Auswuchten, Einbau und/oder Auswechseln), sind auf- wändige Arbeiten, die außer der Verwendung spezieller Werkzeuge auch ein bestimmtes Fachkönnen erfordern. Aus Sicherheitsgründen müssen diese Arbeiten daher im- mer in einem Fachbetrieb ausgeführt werden.

9) Während der Arbeiten zur Einstellung der Maschine

darauf achten, dass die Finger nicht zwischen dem sich drehenden Schneidwerkzeug und den festen Teilen der Maschine eingeklemmt werden.

10) Das Schneidwerkzeug nicht berühren, solange die

Maschine noch an die Steckdose angeschlossen ist und das Schneidwerkzeug nicht völlig stillsteht. Während der Arbeiten am Schneidwerkzeug daran denken, dass die- ses sich bewegen kann, auch wenn die Maschine nicht ans Netz angeschlossen ist.

11) Prüfen Sie regelmäßig den seitlichen bzw. den hinteren

Auswurfschutz und die Grasfangeinrichtung auf Verschleiß3 oder Beschädigung. Falls sie beschädigt sind, müssen sie ersetzt werden.

12) Beschädigte Warn- und Hinweisschilder müssen aus-

13) Stellen Sie die Maschine an einem für Kinder unzu-

gänglichen Platz ab.

14) Lassen Sie den Motor abkühlen, bevor Sie die Maschine

in einem Raum abstellen.

15) Um das Brandrisiko zu vermindern, die Maschine und

insbesondere den Motor von Grasresten, Blättern oder übermäßigem Fett freihalten. Die Grasfangeinrichtung lee- ren und keine Behälter mit gemähtem Gras in einem ge- schlossenen Raum aufbewahren.

1) Die Maschine darf nicht in explosionsgefährdeten

Bereichen, wo brennbare Flüssigkeiten, Gas oder Staub vorhanden sind, verwendet werden. Elektrowerkzeuge er- zeugen Funken, die den Staub oder die Dämpfe entzün- den können.

2) Das Verlängerungskabel vom Schneidwerkzeug fern-

halten. Das Schneidwerkzeug kann das Kabel beschädi- gen und den Kontakt mit unter Spannung stehenden Teilen verursachen.

3) Fahren Sie mit dem Rasenmäher niemals über das

Kabel. Während des Mähens muss man das Kabel immer hinter dem Rasenmäher auf der Seite des bereits gemäh- ten Grases nachziehen. Den Kabelhalter wie in diesem Handbuch angegeben benutzen, um zu verhindern, dass sich das Kabel versehentlich löst. Vergewissern Sie sich, dass es richtig und ohne Kraftanwendung eingesteckt ist.

4) Das Gerät muss über einen FI-Schutzschalter (RCD

– Residual Current Device) mit einem Auslösestrom von nicht mehr als 30 mA gespeist werden.

5) Der Stecker der Maschine muss kompatibel mit der

Steckdose sein. Der Stecker darf nie verändert werden. Bei Maschinen mit Erdung dürfen keine Adapter verwendet werden. Unveränderte Stecker und passende Steckdosen vermindern das Risiko von Stromschlägen.

6) Das Netzkabel der Maschine muss, falls beschädigt, so-

fort bei Ihrem Händler oder einem Fachbetrieb durch ein Original-Ersatzteils ersetzt werden.

7) Der dauerhafte Anschluss eines Elektrogeräts an das

Stromnetz des Gebäudes muss durch einen qualizierten Elektriker gemäß den geltenden Vorschriften ausgeführt werden. Ein unsachgemäßer Anschluss kann zu schweren Unfällen und ggf. zum Tode führen.

8) ACHTUNG: GEFAHR! Feuchtigkeit und Elektrizität ver-

tragen sich nicht: Die Handhabung und der Anschluss von Elektrokabeln muss im Trockenen erfolgen; – Niemals eine Steckdose oder ein Kabel mit einem nas- sen Bereich (Pfütze oder feuchtes Gras) in Berührung bringen; – Die Verbindungen zwischen den Kabeln und den Steckdosen müssen wasserdicht ausgeführt sein. Benutzen Sie Verlängerungskabel mit integrierten, was- serdichten und zugelassenen Steckverbindungen, die im Handel erhältlich sind.

9) Die Netzkabel müssen mindestens Typ H05RN-F oder

H05VV-F mit einem minimalen Querschnitt von 1,5 mm² entsprechen und sollten nicht länger als 25 m sein.

10) Vor dem Einschalten der Maschine das Kabel am

Kabelhalter befestigen.

11) Das Kabel nicht zweckentfremdet verwenden. Das

Kabel darf nicht verwendet werden, um die Maschine zu transportieren, zu ziehen oder sie von der Steckdose ab- zuziehen. Das Kabel fern von Wärmequellen, Öl, schar- fen Kanten oder bewegten Teilen halten. Ein beschä- digtes oder eingeklemmtes Kabel erhöht das Risiko von Stromschlägen.

12) Das Verlängerungskabel darf während des Betriebs

nicht aufgewickelt sein, damit es sich nicht überhitzt.

13) Vermeiden Sie den Körperkontakt mit Masse oder ge-

erdeten Oberächen wie Rohren, Heizungen, Herden oder Kühlschränken. Es besteht ein erhöhtes Risiko durch elek- trischen Schlag, wenn Ihr Körper geerdet ist.

14) Überlasten Sie die Maschine nicht! Verwenden Sie

die für die Arbeit geeignete Maschine. Eine geeignete Maschine führt die Arbeit besser und sicherer aus, mit der Geschwindigkeit, für die sie entwickelt wurde.

F) TRANSPORT UND HANDHABUNG

1) Folgende Hinweise müssen bei jedem Bewegen, Heben,

Transportieren oder Kippen der Maschine beachtet wer- den: – Feste Arbeitshandschuhe benutzen; – Die Maschine unter Berücksichtigung des Gewichts und seiner Aufteilung an Punkten greifen, die einen sicheren Halt gewährleisten – Eine dem Gewicht der Maschine und den Eigenschaften des Transportmittels bzw. der Aufstellposition entspre- chende Anzahl Personen einsetzen – Sicherstellen, dass die Bewegung der Maschine keine Schäden oder Verletzungen verursacht.

2) Sichern Sie die Maschine während des Transports auf

geeignete Weise mit Seilen oder Ketten. G) UMWELTSCHUTZ

1) Der Umweltschutz muss ein wesentlicher und vorran-

giger Aspekt bei der Verwendung der Maschine sein, zum Vorteil des zivilen Zusammenlebens und unserer Umgebung. Vermeiden Sie es, ein Störelement Ihrer Nachbarschaft darzustellen.

2) Halten Sie sich strikt an die örtlichen Vorschriften für die

Entsorgung von Verpackungen, beschädigten Teilen bzw. allen weiteren umweltschädlichen Stoen. Diese Abfälle dürfen nicht zusammen mit dem Hausmüll entsorgt wer- den, sondern müssen getrennt gesammelt und zu einem Wertstohof bzw. zu speziellen Sammelstellen gebracht werden, die für die Wiederverwendung der Stoe sorgen.

3) Halten Sie sich strikt an die örtlichen Vorschriften für die

Entsorgung der Schneidreste.

4) Bei der Außerbetriebnahme darf die Maschine nicht ein-

fach in der Umwelt abgestellt werden, sondern muss ge- mäß der örtlichen Vorschriften an einen Wertstohof über- geben werden.

DIE MASCHINE KENNENLERNEN

BESCHREIBUNG DER MASCHINE

UND EINSATZBEREICH Diese Maschine ist ein Gartenbaugerät, genauer gesagt ein handgeführter Rasenmäher. Die Maschine besteht im Wesentlichen aus einem Motor, der ein in einem Gehäuse eingeschlossenes Schneidwerkzeug antreibt, und verfügt über Räder und einen Gri. Der Bediener kann die Maschine führen und die4 Hauptsteuerungen betätigen, wobei er immer hinter dem Gri steht, also in Sicherheitsabstand zum rotieren- den Schneidwerkzeug. Wenn der Bediener sich von der Maschine entfernt, werden der Motor und das rotieren- de Schneidwerkzeug innerhalb weniger Sekunden ange- halten. Bestimmungsgemäße Verwendung Diese Maschine wurde entwickelt und hergestellt, um das Gras von Gärten und Rasenächen zu schneiden (und zu sammeln), deren Größe der Schnittleistung entspricht, wo- bei sie von einem Bediener handgeführt wird. Das Vorhandensein von Zubehör oder spezischen Vorrichtungen kann das Aufsammeln des gemähten Grases vermeiden oder einen “Mulching”-Eekt bewirken, bei dem das gemähte Gras am Boden verteilt wird. Benutzer Diese Maschine ist für die Benutzung durch Verbraucher, also Laien bestimmt. Diese Maschine ist für den „Hobbygebrauch“ bestimmt. Nicht bestimmungsgemäße Verwendung Jede andere Verwendung, die von der oben genannten ab- weicht, kann sich als gefährlich erweisen und Personen- und/oder Sachschäden verursachen. Als nicht bestimmungsgemäße Verwendung gelten (bei- spielhaft): – Transport von Personen, Kindern oder Tieren auf der Maschine; – Mitfahren auf der Maschine; – Verwenden der Maschine zum Ziehen oder Schieben von Lasten; – Verwenden der Maschine für das Sammeln von Laub oder Abfall; – Verwenden der Maschine zum Schneiden von Hecken oder zum Schneiden von anderen Panzen außer Rasen; – Verwenden der Maschine durch mehr als eine Person; – Betätigen des rotierenden Schneidwerkzeugs in graslo- sen Bereichen.

TYPENSCHILD UND MASCHINENBAUTEILE

(siehe Abbildungen auf Seite ii)

1. Schallleistungspegel

4. Typ des Rasenmähers

6. Name und Anschrift des Herstellers

8. Nennleistung und maximale Drehzahl

10. Versorgungsspannung und -frequenz

10a. Elektrische Schutzart

14. Hinterer Auswurfschutz

15. Grasfangeinrichtung

17. Bedienungsschalter

18. Stromkabelhalter

Tragen Sie sofort nach dem Kauf der Maschine die Kennnummern (3 - 4 - 5) in die entsprechenden Felder auf der letzten Seite des Handbuchs ein. Das Beispiel der Konformitätserklärung nden Sie auf der vorletzten Seite des Handbuchs. Elektrische Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Gemäß der EU-Richtlinie 2012/19/ EU über elektrische und elektronische Altgeräte und ihrer Umsetzung in nationales Recht müssen Elektroaltgeräte getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. Werden die Geräte in einer Mülldeponie oder im Boden entsorgt, kön- nen die Schadstoe das Grundwasser erreichen, in die Lebensmittelkette gelangen und so unserer Gesundheit und unserem Wohlbenden schaden. Wenden Sie sich für weitergehende Informationen zur Entsorgung dieses Produkts an die verantwortliche Stelle für die Entsorgung von Hausmüll oder an Ihren Händler.

BESCHREIBUNG DER SYMBOLE AN DEN

BEDIENELEMENTEN (wo vorgesehen)

20. ACHTUNG – Beim Starten des Motors wird gleichzeitig

das Schneidwerkzeug eingeschaltet.

SICHERHEITSVORSCHRIFTEN - Ihr Rasen-mäher muss mit Vorsicht benutzt werden. Aus diesem Grund wurden an der Maschine Symbole angebracht, die Sie auf die wich- tigsten Vorsichtsmaßnahmen hinweisen. Die Bedeutung der Symbole ist nachstehend erklärt. Wir weisen auch noch einmal ausdrücklich auf die Sicherheitsnormen hin, die Sie im entsprechenden Kapitel dieser Gebrauchsanleitung nden. Beschädigte oder unleserliche Etiketten bitte austauschen.

41. Achtung: Vor dem Gebrauch der Maschine die

Bedienungsanleitung lesen.

42. Auswurfrisiko. Während des Gebrauchs, halten Sie

Dritte von der Arbeitszone entfernt.

44. Auf das Schneidwerkzeug achten: Das

Schneidwerkzeug dreht sich auch nach Ausschalten des Motors weiter. Den Netzstecker herausziehen, be- vor man Wartungsarbeiten durchführt oder wenn das Kabel beschädigt ist.

45. Achtung: Das Netzkabel vom Schneidwerkzeug fern-

halten. GEBRAUCHSVORSCHRIFTEN HINWEIS - Die Übereinstimmung zwischen den Verweisen im Text und den entsprechenden Abbildungen (auf S. iii ff.) wird durch die Nummer vor jedem Abschnitt gegeben.

HINWEIS Einige Komponenten der Maschine können bei der Lieferung bereits montiert sein. ACHTUNG! Das Auspacken und die Montage müs- sen auf einer ebenen und stabilen Oberfläche erfolgen. Es muss genügend Platz zur Bewegung der Maschine und der Verpackung sowie die geeigneten Werkzeuge5 zur Verfügung stehen. Die Entsorgung der Verpackung muss gemäß den örtli- chen Vorschriften erfolgen. 1.1a Montage des Griffs (Typ “I”) Die unteren Teile rechts (1) und links (2) des Gris in die entsprechenden Önungen einfügen und mit den mitgelie- ferten Schrauben (3) befestigen. Den Kabelhalter (4) am oberen Teil des Führungsholms (5) in der gezeigten Position anbringen und mit der Schraube (6) und der Mutter (7), die im Lieferumfang enthalten sind, befestigen. Den oberen Teil des Führungsholms (5) an den unteren Teilen mit den Drehknöpfen (8) und den mitgelieferten Schrauben wie gezeigt befestigen, dabei eine der beiden vorgesehenen Bohrungen verwenden, um die Höhe des Führungsholms der Größe des Bedieners anzupassen. Die Aussparung des Schalters (9) mit der Führung des Halters (10) ausrichten und den Schalter (9) in die von den Pfeilen angezeigte Richtung bis zum Anschlag drücken, dabei sicherstellen, dass die Verbindung stabil ist. Den Kabelhalter (11) wie abgebildet anbringen und das Kabel (12) befestigen. 1.1b Montage des Griffs (Typ “II”) Die unteren Teile rechts (1) und links (2) des Führungsholms auf die Schrauben (3a) montieren, die am Chassis hervor- stehen und mit den mitgelieferten Drehknöpfen (3) befes- tigen. Den Kabelhalter (4) am oberen Teil des Führungsholms (5) in der gezeigten Position anbringen und mit der Schraube (6) und der Mutter (7), die im Lieferumfang enthalten sind, befestigen. Den oberen Teil des Führungsholms (5) an den unteren Teilen mit den Drehknöpfen (8) und den mitgelieferten Schrauben wie gezeigt befestigen, dabei eine der beiden vorgesehenen Bohrungen verwenden, um die Höhe des Führungsholms der Größe des Bedieners anzupassen. Die Aussparung des Schalters (9) mit der Führung des Halters (10) ausrichten und den Schalter (9) in die von den Pfeilen angezeigte Richtung bis zum Anschlag drücken, dabei sicherstellen, dass die Verbindung stabil ist. Den Kabelhalter (11) wie abgebildet anbringen und das Kabel (12) befestigen.

1.2 Montage der Grasfangeinrichtung (Typ “I” und

Typ “II”) Den Handgri (1) am oberen Teil der Grasfangeinrichtung (2) montieren, indem man ihn in den entsprechenden Aussparungen einrasten lässt. Die Erweiterung (3) an der Basis der Unterseite der Grasfangeinrichtung (4) anbringen, indem man sie in den entsprechenden Aussparungen einrasten lässt. Die beiden Teile (2) und (4) montieren und dabei darauf achten, die Befestigungen tief in die Sitze einzufügen, bis sie einrasten.

BESCHREIBUNG DER BEDIENELEMENTE

HINWEIS Die Bedeutung der Symbole, die auf den Bedienelementen abgebildet sind, ist auf den vorangehen- den Seiten beschrieben.

2.1 Schalter mit Doppelfunktion

Der Motor wird durch einen Schalter mit Doppelfunktion be- tätigt, um ein ungewolltes Einschalten zu verhindern. Zum Starten, die Taste (2) drücken und den Hebel (1) zie- hen. ACHTUNG! Beim Starten des Motors wird gleich- zeitig das Schneidwerkzeug eingeschaltet. Beim Loslassen des Hebels (1) bleibt der Motor automa- tisch stehen.

2.2 Einstellung der Schnitthöhe

Um die Schnitthöhe einzustellen, die Maschine auf eine Seite neigen und die Radachse in eine der drei im Chassis vorgesehenen Aussparungen einsetzen. Die Höhe muss für beide Achsen gleich sein.

DER ARBEITSGANG IST BEI STILLSTEHENDEM

SCHNEIDWERKZEUG DURCHZUFÜHREN.

HINWEIS Mit dieser Maschine kann der Rasen auf un- terschiedliche Weise gemäht werden; vor Arbeitsbeginn sollte die Maschine entsprechend der gewünschten Schnittart eingestellt werden. DER ARBEITSGANG IST BEI AUSGESCHALTETEM MOTOR DURCHZUFÜHREN.

3.1 Vorbereitung für das Mähen und Sammeln des

Grases in der Grasfangeinrichtung Den hinteren Auswurfschutz (1) anheben und die Grasfangeinrichtung (2) wie abgebildet einhängen.

Das Verlängerungskabel korrekt befestigen, wie ange- geben. Zum Starten des Motors den Sicherheitsschalter (2) drü- cken und den Hebel (1) des Schalters ziehen.

3.3 Mähen des Grases

Während des Mähens darauf achten, dass man das elekt- rische Kabel immer hinter sich und auf der Seite des schon geschnittenen Rasens hat. Der Rasen sieht besser aus, wenn man immer mit gleicher Schnitthöhe und abwechselnd in beide Richtungen mäht. Wenn die Grasfangeinrichtung zu voll ist, wird das Gras nicht mehr ezient eingesammelt und das Geräusch des Rasenmähers ändert sich. Die Grasfangeinrichtung abnehmen und ausleeren. – den Hebelschalter loslassen und abwarten, bis das Schneidwerkzeug anhält; – den hinteren Auswurfschutz anheben, den Handgri greifen und die Grasfangeinrichtung abnehmen, sie da- bei aufrecht halten. Empfehlungen für die Rasenpflege Jede Grasart hat unterschiedliche Eigenschaften und kann daher eine andere Rasenpege erfordern; beachten Sie immer die Hinweise auf der Verpackung der Rasensamen hinsichtlich der Schnitthöhe und übertragen Sie diese auf die Wachstumsbedingungen im jeweiligen Gartenbereich. Es muss beachtet werden, dass der Großteil der Grasarten aus einem Stängel und einem oder mehreren Blättern be- steht. Wenn man die Blätter ganz abschneidet, wird der Rasen beschädigt und das Nachwachsen wird erschwert. Im Allgemeinen gelten die folgenden Hinweise: – ein zu tiefer Schnitt verursacht Ausrisse, Entwurzelungen des Rasens und ein „eckiges“ Aussehen; – im Sommer muss der Schnitt höher sein, um ein Austrocknen der Erde zu vermeiden; – nasser Rasen darf nicht geschnitten werden; die Schnittwirkung des sich drehenden Schneidwerkzeugs6 wird durch das anhaftende Gras vermindert und verur- sacht Ausrisse im Rasen; – bei besonders hohem Gras sollte ein Mähvorgang mit der höchsten Schnitthöhe der Maschine und ein zwei- ter Mähvorgang nach zwei oder drei Tagen ausgeführt werden.

Nach der Arbeit den Hebel (1) loslassen. ZUERST den Stecker aus der Steckdose (2) und ANSCHLIESSEND aus dem Schalter des Rasenmähers (3) ziehen. WARTEN SIE BIS DAS SCHEIDWERKZEUG STILLSTEHT, bevor Sie irgendeinen Eingri am Rasenmäher durchfüh- ren. WICHTIG Falls der Motor wegen Überhitzung während des Betriebs anhält, muss man ca. 5 Minuten warten, bevor man ihn wieder starten kann.

4. ORDENTLICHE WARTUNG

Den Rasenmäher an einem trockenen Ort lagern. WICHTIG Eine korrekte und sorgfältige Wartung ist not- wendig, um die Einsatzsicherheit und die ursprünglichen Leistungen der Maschine aufrechtzuerhalten. Jegliche Einstellung oder Wartungsarbeit muss bei ausge- schaltetem Motor und vom Stromnetz getrennter Maschine ausgeführt werden.

1) Tragen Sie bei allen Reinigungs-, Wartungs- oder

Einstellarbeiten immer feste Arbeitshandschuhe.

2) Entfernen Sie nach jedem Mähvorgang Gras- und

Schlammreste, die sich im Inneren des Chassis ange- sammelt haben, um zu vermeiden, dass diese in ge- trocknetem Zustand das Anlassen erschweren.

3) Vergewissern Sie sich immer, dass die Lufteinlässe frei

4.1 Wartung des Schneidwerkzeugs

Jeder Eingri am Schneidwerkzeug sollte bei einem Fachbetrieb ausgeführt werden, wo die geeigneten Ausrüstungen zur Verfügung stehen. Auf dieser Maschine ist die Verwendung von Schneidwerkzeugen mit dem in der Tabelle auf Seite ii an- gegebenen Code vorgesehen. Aufgrund der Weiterentwicklung des Produkts könnte das oben genannte Schneidwerkzeug im Laufe der Zeit durch ein anderes ersetzt werden, das gleiche Eigenschaften der Austauschbarkeit und Betriebssicherheit aufweist. Das Schneidwerkzeug (2) mit dem Code dem Boden zu- gewandt wieder montieren und dabei wie in der Abbildung gezeigt vorgehen. Die Zentralschraube (1) mit einem Drehmomentschlüssel, der auf 15 Nm eingestellt ist, festziehen.

4.2 Reinigung der Maschine

Keine Wasserstrahlen benutzen und vermeiden, dass der Motor und die elektrischen Bauteile nass werden. Für die Reinigung des Chassis keine ätzenden Flüssigkeiten verwenden.

Was tun wenn ... Ursache des Problems Abhilfemaßnahme

1. Der elektrische Rasenmäher funktioniert nicht

Die Maschine erhält keinen Strom Prüfen Sie den elektrischen Anschluss

2. Der elektrische Rasenmäher löst

die Sicherung aus Die Stromstärke der Steckdose ist nicht ausreichend Schließen Sie die Maschine an eine Netzsteckdose mit ausreichender Stromstärke

Es sind andere Elektrogeräte in Betrieb Keine anderen Geräte gleichzeitig an die gleiche Steckdose anschließen

3. Das geschnittene Gras wird nicht mehr in der

Grasfangeinrichtung aufgefangen Das Schneidwerkzeug hat einen harten Gegenstand getroffen Das Schneidwerkzeug schärfen oder ersetzen Prüfen Sie die Flügel, die das Gras in die Grasfangeinrichtung leiten Das Chassis innen ist verschmutzt Reinigen Sie das Innere des Chassis, um den Auswurf des Grases in die Grasfangeinrichtung zu erleichtern

4. Der Rasen lässt sich nur schwer schneiden

Das Schneidwerkzeug ist nicht in gutem Zustand Das Schneidwerkzeug schärfen oder ersetzen

5. Die Maschine beginnt, auf ungewöhnliche Weise

zu vibrieren Beschädigung oder lockere Teile Halten Sie die Maschine an und ziehen Sie das Netzkabel heraus Prüfen, ob eventuell Beschädigungen vorhanden sind Kontrollieren, ob Teile sich gelöst haben und diese festziehen Die Kontrollen, Auswechsel- und Reparaturarbeiten in einem Fachbetrieb durchführen lassen

6. Der Motor geht während der Arbeit aus

Eingriff des Thermoschutzes wegen Überhitzung des Motors. Halten Sie die Maschine an und ziehen Sie das Netzkabel heraus. Vergewissern Sie sich immer, dass die Lufteinlässe frei von Schmutz sind. Wenden Sie sich im Zweifelsfall an die nächste Kundendienststelle oder an Ihren Fachhändler.1 ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ να τηρούνται σχολαστικά Α) ΕΚΠΑΙΔΕΥΣΗ

ET CHAMP D’APPLICATION

n) Person authorised to create the Technical Folder: o) Place and Date DE (Übersetzung der Originalbetriebsanleitung)

EG-Konformitätserklärung (Maschinenrichtlinie 2006/42/EG, Anhang II, Teil A)

2. Erklärt auf eigene Verantwortung, dass die Maschine:

Handgeführter Rasenmäher / Rasenschnitt a) Typ / Basismodell b) Monat / Baujahr c) Seriennummer d) Motor: elektrisch

3. Den Anforderungen der folgenden Richtlinien entspricht:

e) Zertifizierungsstelle: unzutreffend f) EG-Baumusterprüfung: unzutreffend

4. Bezugnahme auf die harmonisierten Normen

g) Gemessener Schallleistungspegel h) Garantierter Schallleistungspegel
