BRUKSANVISNING BL 380 E ALPINA

Eldriven förarledd gräsklippare BRUKSANVISNING VARNING: läs igenom hela detta häfte innan du använder maskinen.

[2] Nominell eekt * [3] Motorns maximala funktionshastighet * [4] Maskinvikt * [5] Spänning och frekvens [6] Skärbredd [7] Ljudtrycksnivå [8] Tvivel med mått [9] Uppmätt ljudeektnivå [10] Garanterad ljudeektnivå [11] Vibrationsnivå [12] Dimensioner (längd/bredd/höjd) [13] Skärenhetens kod [14] Tillbehör [15] Sats för “Mulching”

• För specik information, se uppgifterna på maskinens märkplåt.

1) VARNING! Läs noggrant igenom den här instruktionsbo-

ken innan maskinen används. Lär dig att känna igen kon- trollkommandona och använd maskinen på lämpligt sätt. Lär dig att snabbt stänga av motorn. Bristande iakttagelse av föreskrifterna och instruktionerna kan orsaka el-stötar, brand och/eller alvarliga skador. Bevara alla föreskrifter och instruktioner för framtida bruk.

2) Tillåt aldrig att maskinen används av barn eller av perso-

ner utan kunskap om instruktionerna. Lokala bestämmel- ser kan ange en minimiålder för dess användning.

3) Den här maskinen kan användas av barn från och med

8 år och av personer med fysiska, psykiska eller men- tala funktionshinder eller med dålig erfarenhet och/eller kunskap, på villkor att de övervakas av en person eller ef- ter att de fått instruktioner om hur maskinen används under säkra förhållanden och förstått de möjliga farorna. Barnen får inte leka med apparaten. Rengöring och löpande un- derhåll får inte utföras av barn utan uppsikt.

4) Använd aldrig gräsklipparen med personer, speciellt

barn, eller djur i närheten.

5) Använd aldrig maskinen om du är trött eller mår dåligt el-

ler har tagit medicin, droger, alkohol eller andra ämnen som kan påverka omdömet och uppmärksamheten.

6) Kom ihåg att operatören eller användaren ansvarar för

oförutsedda olyckor som kan uppstå på andra personer el- ler deras egendom. Det ligger på ditt ansvar som använda- re att bedöma vilka faror som kan uppstå i samband med det aktuella arbetet. Du som användare är dessutom skyl- dig att vidta alla nödvändiga försiktighetsåtgärder för din egen och andras säkerhet, framför allt vid arbete på slut- tande, ojämn, hal eller instabil mark.

7) Om du vill överlämna eller låna ut maskinen till andra,

se till att användaren läser igenom instruktionerna i den- na handbok.

1) Bär alltid kraftiga, halksäkra arbetsskor och långa byxor.

Aktivera inte maskinen barfota eller med öppna sandaler. Undvik att bära kedjor, armband, vida kläder med addran- de delar eller med snören eller slipsar. Sätt upp långt hår. Bär alltid öronskydd.

2) Undersök arbetsområdet noggrant och avlägsna allt som

kan slungas ut från maskinen eller skada skärenheten och motorn (stenar, järntrådar, ben, osv.).

3) Innan användning, utför en allmän kontroll av maskinens

funktion och då särskilt: – skärenheten utvändigt och kontrollera att skruvarna och skärenheten inte är slitna eller skadade. Byt ut skären- heten i block och skadade eller slitna skruvar för att bi- behålla en balans. Eventuella reparationer ska utföras på en serviceverkstad. – Säkerhetsspaken ska röra sig utan hinder, tryck inte för kraftigt och när den släpp ska den automatiskt och snabbt gå tillbaka till friläget vilket stannar skärenheten.

4) Innan någon slags användning, kontrollera att elslad-

den och förlängningssladden inte är skadade och att de in-

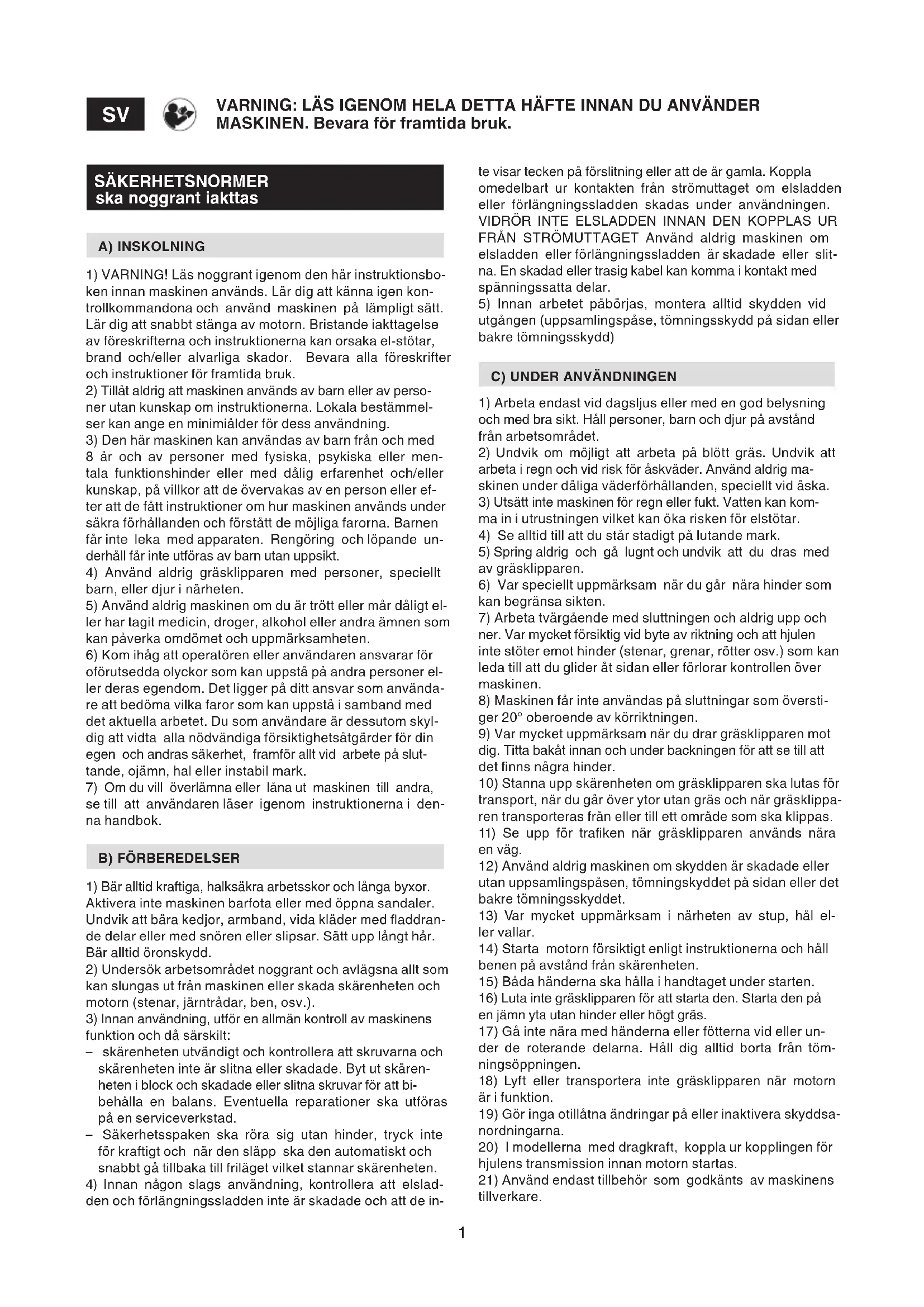

VARNING: LÄS IGENOM HELA DETTA HÄFTE INNAN DU ANVÄNDER MASKINEN. Bevara för framtida bruk. te visar tecken på förslitning eller att de är gamla. Koppla omedelbart ur kontakten från strömuttaget om elsladden eller förlängningssladden skadas under användningen. VIDRÖR INTE ELSLADDEN INNAN DEN KOPPLAS UR FRÅN STRÖMUTTAGET Använd aldrig maskinen om elsladden eller förlängningssladden är skadade eller slit- na. En skadad eller trasig kabel kan komma i kontakt med spänningssatta delar.

5) Innan arbetet påbörjas, montera alltid skydden vid

utgången (uppsamlingspåse, tömningsskydd på sidan eller bakre tömningsskydd)

C) UNDER ANVÄNDNINGEN

1) Arbeta endast vid dagsljus eller med en god belysning

och med bra sikt. Håll personer, barn och djur på avstånd från arbetsområdet.

2) Undvik om möjligt att arbeta på blött gräs. Undvik att

arbeta i regn och vid risk för åskväder. Använd aldrig ma- skinen under dåliga väderförhållanden, speciellt vid åska.

3) Utsätt inte maskinen för regn eller fukt. Vatten kan kom-

ma in i utrustningen vilket kan öka risken för elstötar.

4) Se alltid till att du står stadigt på lutande mark.

5) Spring aldrig och gå lugnt och undvik att du dras med

6) Var speciellt uppmärksam när du går nära hinder som

kan begränsa sikten.

7) Arbeta tvärgående med sluttningen och aldrig upp och

ner. Var mycket försiktig vid byte av riktning och att hjulen inte stöter emot hinder (stenar, grenar, rötter osv.) som kan leda till att du glider åt sidan eller förlorar kontrollen över maskinen.

8) Maskinen får inte användas på sluttningar som översti-

ger 20° oberoende av körriktningen.

9) Var mycket uppmärksam när du drar gräsklipparen mot

dig. Titta bakåt innan och under backningen för att se till att det nns några hinder.

10) Stanna upp skärenheten om gräsklipparen ska lutas för

transport, när du går över ytor utan gräs och när gräsklippa- ren transporteras från eller till ett område som ska klippas.

11) Se upp för traken när gräsklipparen används nära

12) Använd aldrig maskinen om skydden är skadade eller

utan uppsamlingspåsen, tömningskyddet på sidan eller det bakre tömningsskyddet.

13) Var mycket uppmärksam i närheten av stup, hål el-

14) Starta motorn försiktigt enligt instruktionerna och håll

benen på avstånd från skärenheten.

15) Båda händerna ska hålla i handtaget under starten.

16) Luta inte gräsklipparen för att starta den. Starta den på

en jämn yta utan hinder eller högt gräs.

17) Gå inte nära med händerna eller fötterna vid eller un-

der de roterande delarna. Håll dig alltid borta från töm- ningsöppningen.

18) Lyft eller transportera inte gräsklipparen när motorn

19) Gör inga otillåtna ändringar på eller inaktivera skyddsa-

20) I modellerna med dragkraft, koppla ur kopplingen för

hjulens transmission innan motorn startas.

21) Använd endast tillbehör som godkänts av maskinens

22) Använd inte maskinen om tillbehören/verktygen inte in-

stallerats i förutsedda punkter.

23) Koppla ur skärenheten, stäng av motorn och lossa

elsladden (se till att alla delar i rörelse har stannat upp helt och hållet): – Under transport av maskinen – Var gång gräsklipparen står obevakad – Innan orsakerna till blockeringen åtgärdas eller innan utkastningsrännan rensas – Innan du kontrollerar, rengör eller utför arbeten på ma- skinen – Efter att du slagit till ett främmande föremål. Kontrollera eventuella skador och förbered nödvändiga reparationer, innan maskinen används på nytt.

24) Koppla ur skärenheten och stäng av motorn:

– Varje gång som du avlägsnar eller monterar tillbaka uppsamlingspåsen. – Varje gång som du avlägsnar eller monterar tillbaka töm- ningsriktplattan på sidan. – Innan klipphöjden ställts in om detta inte kan utföras från förarplatsen.

25) Håll alltid ett säkerhetsavstånd från den roterande

skärenheten under arbetet på grund av handtagets längd.

26) VARNING – Vid förstörelse eller olyckor under arbetet,

stäng omedelbart av motorn och ställ maskinen på avstånd för att inte orsaka er skador. Vid olyckor som medför krop- sskador, ge omedelbart första hjälpen och kontakta ett sjukhus för nödvändig vård. Ta noggrant bort eventuella rester som kan orsaka materialskador eller skador på män- niskor eller djur om de inte tas bort.

27) VARNING - Buller- och vibrationsnivån som anges i

instruktionsboken är maximala värden vid användning av maskinen. Användningen av en skärenhet i obalans, en för hög hastighet, inget underhåll, påverkar väsentligen ljud- och vibrationsemissioner. Därför måste du använda skydd mot möjliga skador som beror på en hög ljudnivå och vibra- tionspåkänningar. Förutse ett underhåll av maskinen, bär hörselskydd och ta pauser under arbetet.

D) UNDERHÅLL OCH FÖRVARING

1) VARNING! – Koppla ur maskinen från elnätet och och läs

instruktionerna innan någon som helst rengöring eller un- derhåll påbörjas. Bär passande kläder och arbetshandskar i alla situationer där händerna kan utsättas för risk.

2) VARNING! – Använd aldrig maskinen med utslitna eller

skadade delar. Trasiga eller slitna delar måste bytas ut och får aldrig repareras. Använd endast originalreservdelar: tillverkaren har inte någon som helst ansvar eller förplik- telse vid en användning av icke originala och/eller felakti- ga reservdelar

3) Allt justeringsarbete och underhållsarbete som in-

te beskrivs i denna bruksanvisning skall utföras hos er återförsäljare eller en specialiserad serviceverkstad som har tillräckligt med kännedom och nödvändiga verktyg för att utföra ett korrekt arbete och genom att bibehålla ma- skinens ursprungliga säkerhet. Ingrepp som utförs vid en olämplig struktur eller av ej kvalicerade personer medför att all slags garanti, tillverkarens förpliktelse eller ansvar upphör att gälla.

4) Efter all användning så koppla bort maskinen från elnätet

och kontrollera eventuella skador.

5) Se till att muttrar och skruvar är åtdragna för att alltid

ha en maskin under säkra funktionsförhållanden. Ett re- gelmässigt underhåll är väsentligt för säkerheten och för att upprätthålla prestationsnivån.

6) Kontrollera regelbundet att skruvarna på skärenheten

har dragits åt riktigt.

7) Bär arbetshandskar för att hantera skärenheten, monte-

ra ner den och montera tillbaka den.

8) Se till att skärenheten är i balans när den slipas. Alla

åtgärder gällande skärenheten (nedmontering, slipning, återmontering och/eller byte) är tunga arbeten som kräver en specik kompetens och användning av lämpliga utrust- ningar. Av säkerhetsskäl krävs det därför att de alltid utförs på en serviceverkstad.

9) Under inställningar av maskinen, var mycket uppmär-

ksam för att undvika att ngrarna fångas in mellan skären- heten i rörelse och maskinens fasta delar.

10) Vidrör inte skärenheten förrän maskinen kopplats från

eluttaget och skärenheten står helt still. Under åtgärderna på skärenheten, var försiktig eftersom den kan röra sig, även om maskinen inte är kopplad till nätet.

11) Kontrollera ofta tömningsskyddet på sidan eller det

bakre tömningsskyddet och uppsamlingspåsen för att kon- trollera dess slitage eller förstörelse. Byt ut om skadade.

12) Byt ut etiketterna med instruktioner och varningsmed-

delanden om de är skadade.

13) Ställ tillbaka maskinen i ett område som barn inte kan

14) Låt motorn kallna innan maskinen ställs undan.

15) För att minska brandrisken, ta bort rester av gräs, blad

eller överskottsfett från maskinen och speciellt motorn. Töm alltid uppsamlingspåsen och lämna inte behållarna med klippt gräs inne i en lokal.

E) YTTERLIGARE ANVISNINGAR

1) Använd inte maskinen i miljöer där det nns risk för ex-

plosion, i närheten av brandfarlig vätska, gas eller pulver. Elektrisk utrustning avger gnistor som kan sätta eld på damm eller ångor.

2) Håll förlängningssladden på avstånd från skärenheten.

Skärenheten kan skada sladden och orsaka en kontakt med spänningssatta delar.

3) Kör aldrig gräsklipparen över elsladden. Dra alltid elslad-

den bakom gräsklipparen under klippningen och alltid på sidan där gräset redan klippts. Använd kabelhållaren enligt anvisningen i den här handboken för att undvika att den oavsiktligen lossnar vilket även garanterar att den sätts i riktigt i uttagen utan att du behöver trycka för hårt.

4) Apparaten ska försörjas genom en dierentialbrytare

(RCD - Residual Current Device) med frånslagningsspän- ning på högst 30 mA.

5) Maskinens kontakt ska sitta riktigt i eluttaget. Ändra al-

drig på kontakten. Använd aldrig adaptrar med maskiner som har en jordanslutning. Kontakter som inte ändrats och som passar uttaget minskar risken för elstöt.

6) Maskinens nätkabel ska bytas ut om den är skadad med

en originell reservdel, av din återförsäljaren eller en servi- ceverkstad.

7) En permanent anslutning av vilken som helst elektrisk

apparat till byggnadens elnät ska göras av en kvalicerad elektriker enligt gällande normer. En felaktig anslutning kan orsaka allvarliga kroppsskador, även döden.

8) VARNING: FARA! Fukt och elektricitet är inte kompa-

tibla: Hanteringen och anslutningen av elsladdar ska utföras på torr plats – Låt aldrig ett eluttag eller kabel komma i kontakt med ett blött område (vattenpöl eller fuktigt gräs) – Anslutningarna mellan kablarna och uttaget ska vara vat- tentäta. Använd förlängningssladdar med vattentäta och godkända uttag, som nns i handeln.3

9) Elsladdarna ska vara av en kvalitet som inte är under

H05RN-F eller H05VV-F med ett minimalt tvärsnitt på 1,5 mm² och en maximal längd på 25 m.

10) Innan maskinen sätts igång, haka fast sladden först i

11) Använd inte kabeln på fel sätt. Använd inte kabeln för att

transportera maskinen, dra den eller för att koppla ur den från uttaget. Håll kabeln på avstånd från värme, olja, vas- sa kanter eller delar i rörelse. En skadad eller trasslig sladd ökar risk för elstötar.

12) Håll inte förlängningssladden inrullad under arbetet för

att undvika överhettningar.

13) Undvik att kroppen kommer i kontakt med ytor i krets el-

ler som är jordade som t.ex. rör, kylare, kök, kylskåp. Risk för elstötar ökar om kroppen kommer i kontakt med kretsar eller jordade enheter.

14) Överbelasta aldrig maskinen. Använd maskinen på

passande sätt för arbetet. En passande maskin kommer att utföra arbetet bättre och på ett säkrare sätt och på den ha- stighet som den tillverkats för.

F) TRANSPORT OCH FÖRFLYTTNING

1) Varje gång som maskinen ska föryttas, lyftas, transpor-

teras eller lutas ska du: – Bära kraftiga arbetshandskar – Ta tag i maskinen i punkter som ger ett säkert grepp med tanke på vikten och dess fördelning – Få hjälp av andra personer med tanke på maskinens vikt och transportmedlets egenskaper eller platsen på vilken gräsklipparen ska placeras eller hämtas – Se till att maskinens rörelse inte leder till skador eller sår.

1) Miljöskyddet ska vara en betydande aspekt och priori-

tet vid användningen av maskinen, till fördel för den civila samlevnaden och miljön i vilken vi lever. Undvik att störa grannskapet.

2) Följ lokala bestämmelser noggrant för bortförskaan-

de av emballage, trasiga delar och andra enheter som kan medföra kraftiga miljöeekter. Dessa avfall får inte kastas i soporna utan skall separeras och överlämnas till insam- lingscentraler som återvinner materialen.

3) Följ noggrant lokala bestämmelser för bortförskaande

av material som nns kvar efter klippningen.

4) När maskinen tas ur drift, lämna inte maskinen i miljön,

utan kontakta en insamlingscentral enligt gällande lokala förordningar.

Den här maskinen är ett trädgårdsredskap och närmare be- stämt en förarledd gräsklippare Maskinen består huvudsakligen av en motor som aktive- rar en skärenheten som sitter i en kåpa med hjul och ett handtag. Användaren ska alltid stå bakom handtaget för att köra maskinen och aktivera huvudreglagen och därmed på ett säkert avstånd från den roterande skärenheten. När använ- daren lämnar maskinen stannar motorn och den roterande enheten upp inom några sekunder. Förutsedd användning Den här maskinen har utformats och konstruerats för att klippa (och samla upp) gräs i trädgårdar och i gräsi- ga områden beroende på skärkapaciteten. Maskinen är förarledd. Tillbehör eller specika anordningar kan förhindra en uppsamling av klippt gräs eller orsaka en ”mulching”-eekt och klippt gräs lämnas på marken. Typ av användare Den här maskinen är avsedd för användning av konsumen- ter, det vill säga för icke yrkesmässigt bruk. Den här maski- nen är avsedd för ”fritidsbruk”. Felaktig användning Vilken som helst annan användning än den som anges ovan anses som farlig och orsakar kroppsskador och/eller materialskador. Följande anses som felaktig användning (som exempel, men inte uteslutande): – transportera personer, barn eller djur på maskinen; – transportera sig själv på maskinen; – använda maskinen för att släpa eller skjuta laster; – använda maskinen för att samla in löv eller skräp; – använda maskinen för att klippa buskar eller annan ve- getation än gräs; – maskinen används av era personer; – sätta på den roterande enheten i områden utan gräs. MÄRKPLÅT OCH MASKINENS KOMPONENTER (se bilden på sida ii)

2. CE-märkning om överensstämmelse

4. Typ av gräsklippare

6. Tillverkarens namn och adress

8. Nominell eekt och maximal hastighet på motorn

10. Utspänning och strömförsörjningsfrekvens

10a. Elektrisk skyddsklass

Omedelbart efter att maskinen köpts, skriv in identie- ringsnumren (3 - 4 - 5) i de avsedda platserna på bruksan- visningens sista sida. Ett exempel på en försäkran om överensstämmelse nns på den näst sista sidan i handboken. Släng inte elektriska apparater i hushållsavfallet. Enligt det Europeiska direktivet 2012/19/EU gällande bortskaande av elektrisk och elektronisk utrustning och dess genomförande i enlighet med nationella normer, urladdade elektriska apparater skall samlas upp separat för att slutligen kunna återanvändas på ett eko- kompatibelt sätt. Om elektrisk utrustning slängs på soptip- pen eller på marken så kan de giftiga ämnena nå vatten- nivån och på så vis komma i kontakt med näringskedjan och på så vis skada din hälsa och välmående. För mer in- formation gällande bortskaande av er produkt så kontakta kompetent myndighet gällande hushållsavfall eller er återförsäljare. BESKRIVNING AV SYMBOLERNA SOM STÅR PÅ REGLAGEN (där det förutses)

20. VARNING - När motorn startas kopplas samtidigt

SÄKERHETSFÖRESKRIFTER - Din gräsklippare ska användas med försiktighet.. För detta syfte har symboler placerats på maskinen vilka påminner om de huvudsakli- ga försiktighetsåtgärderna. Symbolerna förklaras nedan. Det rekommenderas även att du noggrant läser igenom säkerhetsföreskrifterna i motsvarande kapitel i denna handbok. Byt ut skadade eller oläsliga etiketter.

41. Varning: Läs instruktionsboken innan maskinen använ-

42. Risk för utkastning. Håll personer utanför ar-

betsområdet under användningen.

44. Var försiktig med den vassa skärenheten: skärenheten

fortsätter att rotera efter att motorn släckts. Dra ut kon- takten från strömförsörjningen innan ett underhåll eller om kabeln är skadad.

45. Varning: håll förlängningssladden på avstånd från

skärenheten. BRUKSANVISNING ANMÄRKNING – Motsvarigheten mellan referenser- na i texten och motsvarande figurer (på sidorna iii och följande) anges med numret som står innan varje avsnitt.

1. SLUTFÖRA MONTERINGEN

ANMÄRKNING Maskinen kan levereras med vissa kom- ponenter monterade. VARNING! Uppackningen och slutförandet av monteringen ska utföras på en plan och stabil yta, med utrymme som är tillräckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar. Bortskaffandet av emballagen ska göras enligt gällande lokala bestämmelser. 1.1a Montering av handtaget (typ “II”) För in de undre delarna till höger (1) och vänster (2) i motsvarande hål på handtaget och fäst dem med skruvar- na (3) som erhålls. Placera kabelhållaren (4) till den övre delen på handtaget (5) på det läge som anges och fäst den med skruven (6) och muttern (7) som medföljer. Fäst handtagets övre del (5) till de under delarna med vridhandtagen (8) och skruvarna som erhålls enligt illustra- tionen med hjälp av ett av de två hålen som förutsetts för att anpassa handtagets höjd till operatörens längd. Anpassa spåret på brytaren (9) med stödets skena (10) och tryck brytaren (9) i den riktning som anges av pilarna och ända till anslaget. Se till att kopplingen är stabil. Placera kabelhållaren (11) på anvisat läge och haka fast kabeln (12). 1.1b Montering av handtaget (typ “II”) För in de undre delarna till höger (1) och vänster (2) på handtaget på skruvarna (3a) som sticker ut från chassit och fäst dem med vridhandtagen (3) som erhålls. Placera kabelhållaren (4) till den övre delen på handtaget (5) på det läge som anges och fäst den med skruven (6) och muttern (7) som medföljer. Fäst handtagets övre del (5) till de under delarna med vridhandtagen (8) och skruvarna som erhålls enligt illustra- tionen med hjälp av ett av de två hålen som förutsetts för att anpassa handtagets höjd till operatörens längd. Anpassa spåret på brytaren (9) med stödets skena (10) och tryck brytaren (9) i den riktning som anges av pilarna och ända till anslaget. Se till att kopplingen är stabil. Placera kabelhållaren (11) på anvisat läge och haka fast kabeln (12).

1.2 Montering av uppsamlingspåsen

(typ “I” och typ ”II”) Montera handtaget (1) på uppsamlingspåsens övre del (2) genom att sätta in den tills den klickar på plats i motsva- rande fäste. Montera förlängningen (3) nederst på uppsamlingspåsens nedre del (4) genom att sätta in den tills den klickar på plats i motsvarande fästen. Montera de två delarna (2) och (4), och se till att föra in fästanordningarna i botten på sätena tills de klickar på plats.

2. BESKRIVNING AV REGLAGEN

ANMÄRKNING Symbolernas betydelse på reglagen förklaras på de föregående sidorna.

2.1 Brytare för dubbel åtgärd

Motorn styrs av en brytare med dubbel eekt för att undvi- ka en oavsiktlig start. För att starta, tryck på knappen (2) och dra spaken (1). VARNING! När motorn startas kopplas samtidigt5 skärenheten. Motorn stannar automatiskt så fort spaken släpps (1).

2.2 Reglering av skärhöjd

För att ställa in klipphöjden, luta maskinen åt en sida och placera hjuleaxeln i ett av de tre spåren som förutsetts inu- ti chassit. Höjden ska vara samma på alla axlar. UTFÖR ARBETET MED STILLASTÅENDE SKÄRENHET.

ANMÄRKNING Denna maskin gör att du kan klippa gräs på olika sätt. Innan arbetet inleds ska maskinen ställas in beroende på hur du vill utföra gräsklippningen. UTFÖR ARBETSMOMENTET MED AVSTÄNGD MOTOR.

3.1 Inställning för klippningen och uppsamlingen

av gräs i uppsamlingspåsen Lyft det bakre tömningsskyddet (1) och haka fast uppsam- lingspåsen (2) riktigt som på guren.

Fäst förlängningssladden riktigt enligt anvisningen. För att starta motorn, tryck på säkerhetsknappen (2) och dra brytarens spak (1).

Under klippningen, se till att elsladden alltid ligger bakom dig och på den redan klippta gräsmattan. Gräsmattans yttre förbättras om skärningarna alltid utförs på samma höjd och alternativt i de två riktningarna. När uppsamlingpåsen fylls för mycket fungerar inte gräsuppsamlingen riktigt och gräsklipparens ljud ändras. För att ta bort och tömma uppsamlingspåsen, – släpp vippströmställaren och vänta tills skärenheten stannat upp, – lyft det bakre tömningsskyddet, ta tag i handtaget och ta bort uppsamlingspåsen genom att hålla den i up- prätt läge. Råd för skötsel av gräsmattan Varje typ av gräs har olika egenskaper och gräsmattan kan därmed kräva olika skötselsätt. Läs alltid igenom anvi- sningarna på frönas förpackningar ifråga om klipphöjden, i förhållande till hur gräset växer i området där arbetet utförs. Kom ihåg att de esta grästyperna består av en stjälk och ett eller era blad. Om bladen klipps helt, skadas gräsmat- tan och utväxten är svår. I allmänhet kan de följande anvisningarna gälla: – en för låg klippning orsakar hål och gallringar på gräsmat- tan, med en “äckig” yta – under sommaren ska klippningen vara högre för att undvika en torkning av marken – klipp inte gräset när det är blött. Det kan minska den ro- terande enhetens eekt och gräset klistrar sig fast och medför hål i gräsmattan. – för speciellt högt gräs ska den första klippningen göras på maskinens högsta höjd, följt av en andra klippning med två eller tre dagars mellanrum.

3.4 Efter avslutat arbete

Släpp spaken (1) efter arbetet. Koppla FÖRST bort förlängningssladden från huvuduttaget (2) och SEDAN från sidan på gräsklipparens brytare (3). VÄNTA TILLS SKÄRENHETEN STANNAT UPP innan du utför något som helst ingrepp på gräsklipparen. VIKTIGT Om motorn stannar upp på grund av överhettning under arbetet, måste du vänta i ungefär 5 minuter innan den kan startas om.

4. LÖPANDE UNDERHÅLL

Förvara gräsklipparen på torr plats. VIKTIGT Ett regelbundet och noggrant underhåll må- ste utföras för att bibehålla maskinens säkerhetsnivåer och ursprungliga prestationer. Alla regleringar eller underhåll ska utföras med avstängd motor med motorn urkopplad från elnätet.

1) Bär kraftiga arbetshandskar innan någon som helst

rengöring, underhåll eller reglering på maskinen.

2) Ta bort gräsresterna och lera som samlats inuti chas-

sit för att undvika att de kan försvåra nästa start då de torkat.

3) Se alltid till att det inte nns skräp i luftöppningarna.

4.1 Underhåll av skärenheten

Varje ingrepp på den roterande enheten ska utföras hos serviceverkstad som har de lämpliga utrustningarna. På denna maskin förutses en användning av skärenheten med koden som anges i tabellen på sidan ii. Med tanke på produktens utveckling, kan den ovannämn- da skärenheten ersättas med en annan, med liknande egenskaper ifråga om utbytbarhet och funktionssäkerhet. Montera skärenheten (2) med koden vänd mot marken. Följ sekvensen som anges i guren. Dra åt den mittre skruven (1) med en momentnyckel instäl- ld på 15 Nm.

4.2 Rengöring av maskinen

Använd inte vattenstrålar och undvik att blöta ner motorn och de elektriska komponenterna. Använd inte aggressiva vätskor för att göra rent chassit.

Felsökning ... Orsak Åtgärd

1. Den eldrivna gräsklipparen fungerar inte

Maskinen strömförsörjs inte Kontrollera elanslutningen6

2. Den eldrivna gräsklippan skapar en kortslutning

Eluttagets strömstyrka är inte tillräcklig Anslut maskinen till ett eluttag med tillräcklig strömstyrka Andra elektriska apparater är i funktion Anslut inte andra apparater samtidigt till eluttaget

3. Det klippta gräset samlas inte längre i

uppsamlingspåsen Skärenheten har stötts till Slipa skärenheten eller byt ut den. Kontrollera lamellerna som riktar gräset mot uppsamlingspåsen Chassit är smutsigt invändigt Gör rent chassit invändigt för att underlätta en evakueringen av gräset mot uppsamlingspåsen.

4. Gräset är svårt att klippa

Skärenheten är inte i gott skick Slipa skärenheten eller byt ut den.

5. Maskinen börjar att vibrera på ett onormalt sätt

Skada eller lösa delar Stäng av maskinen och koppla ur elsladden. Kontrollera om det finns skador Kontrollera om det finns lösa delar och dra åt dem Utför kontroller, byten eller reparationer på en serviceverkstad

6. Motorn stannar upp under arbetet

Värmeskyddet har utlösts p.g.a. överhettning av motorn. Stäng av maskinen och koppla ur elsladden. Se alltid till att det inte finns skräp i luftöppningarna. Vid tvivel eller problem, tveka inte att kontakta närmaste serviceverkstad eller din återförsäljare.1

EG-försäkran om överensstämmelse (Maskindirektiv 2006/42//EG, bilaga II, de la)

2. Försäkrar på eget ansvar att maskinen: Förarledd

gräsklippare / gräsklippning a) Typ / Basmodell b) Månad / Tillverkningsår c) Serienummer d) Motor: elektrisk

3. Överensstämmer med föreskrifterna i direktivet

g) Uppmätt ljudeffektnivå h) Garanterad ljudeffektnivå

n) Auktoriserad person för upprättandet av den tekniska dokumentationen: o) Ort och datum DA (Oversættelse af den originale brugsanvisning)
