KASUTUSJUHEND BL 380 E ALPINA

Seisva juhiga elektriline muruniitja KASUTUSJUHEND TÄHELEPANU: enne masina kasutamist lugeda tähelepanelikult antud kasutusjuhendit.

[2] Nominaalvõimsus * [3] Mootori töötamise maks. kiirus * [4] Masina kaal * [5] Toite pinge ja sagedus [6] Lõikelaius [7] Helirõhu tase [8] Mõõtemääramatus [9] Mõõdetud müravõimsuse tase [10] Garanteeritud müravõimsuse tase [11] Vibratsioonide tase [12] Mõõtmed (pikkus/laius/kõrgus) [13] Lõikeseadme kood [14] Lisaseadmed [15] ”Multsimis” komplekt

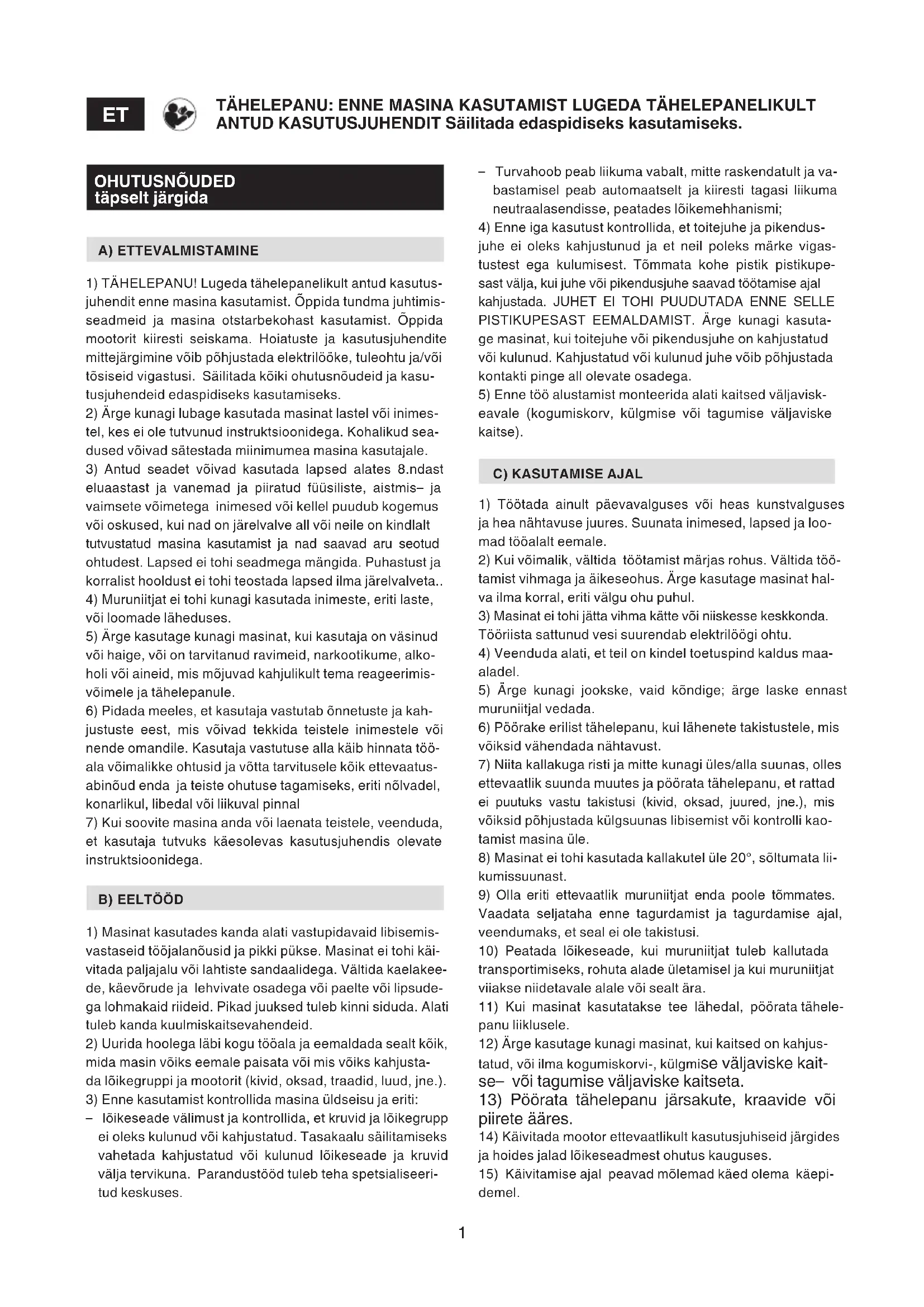

1) TÄHELEPANU! Lugeda tähelepanelikult antud kasutus-

juhendit enne masina kasutamist. Õppida tundma juhtimis- seadmeid ja masina otstarbekohast kasutamist. Õppida mootorit kiiresti seiskama. Hoiatuste ja kasutusjuhendite mittejärgimine võib põhjustada elektrilööke, tuleohtu ja/või tõsiseid vigastusi. Säilitada kõiki ohutusnõudeid ja kasu- tusjuhendeid edaspidiseks kasutamiseks.

2) Ärge kunagi lubage kasutada masinat lastel või inimes-

tel, kes ei ole tutvunud instruktsioonidega. Kohalikud sea- dused võivad sätestada miinimumea masina kasutajale.

3) Antud seadet võivad kasutada lapsed alates 8.ndast

eluaastast ja vanemad ja piiratud füüsiliste, aistmis– ja vaimsete võimetega inimesed või kellel puudub kogemus või oskused, kui nad on järelvalve all või neile on kindlalt tutvustatud masina kasutamist ja nad saavad aru seotud ohtudest. Lapsed ei tohi seadmega mängida. Puhastust ja korralist hooldust ei tohi teostada lapsed ilma järelvalveta..

4) Muruniitjat ei tohi kunagi kasutada inimeste, eriti laste,

või loomade läheduses.

5) Ärge kasutage kunagi masinat, kui kasutaja on väsinud

või haige, või on tarvitanud ravimeid, narkootikume, alko- holi või aineid, mis mõjuvad kahjulikult tema reageerimis- võimele ja tähelepanule.

6) Pidada meeles, et kasutaja vastutab õnnetuste ja kah-

justuste eest, mis võivad tekkida teistele inimestele või nende omandile. Kasutaja vastutuse alla käib hinnata töö- ala võimalikke ohtusid ja võtta tarvitusele kõik ettevaatus- abinõud enda ja teiste ohutuse tagamiseks, eriti nõlvadel, konarlikul, libedal või liikuval pinnal

7) Kui soovite masina anda või laenata teistele, veenduda,

et kasutaja tutvuks käesolevas kasutusjuhendis olevate instruktsioonidega.

vastaseid tööjalanõusid ja pikki pükse. Masinat ei tohi käi- vitada paljajalu või lahtiste sandaalidega. Vältida kaelakee- de, käevõrude ja lehvivate osadega või paelte või lipsude- ga lohmakaid riideid. Pikad juuksed tuleb kinni siduda. Alati tuleb kanda kuulmiskaitsevahendeid.

2) Uurida hoolega läbi kogu tööala ja eemaldada sealt kõik,

mida masin võiks eemale paisata või mis võiks kahjusta- da lõikegruppi ja mootorit (kivid, oksad, traadid, luud, jne.).

3) Enne kasutamist kontrollida masina üldseisu ja eriti:

– lõikeseade välimust ja kontrollida, et kruvid ja lõikegrupp ei oleks kulunud või kahjustatud. Tasakaalu säilitamiseks vahetada kahjustatud või kulunud lõikeseade ja kruvid välja tervikuna. Parandustööd tuleb teha spetsialiseeri- tud keskuses.

TÄHELEPANU: ENNE MASINA KASUTAMIST LUGEDA TÄHELEPANELIKULT ANTUD KASUTUSJUHENDIT Säilitada edaspidiseks kasutamiseks. – Turvahoob peab liikuma vabalt, mitte raskendatult ja va- bastamisel peab automaatselt ja kiiresti tagasi liikuma neutraalasendisse, peatades lõikemehhanismi;

4) Enne iga kasutust kontrollida, et toitejuhe ja pikendus-

juhe ei oleks kahjustunud ja et neil poleks märke vigas- tustest ega kulumisest. Tõmmata kohe pistik pistikupe- sast välja, kui juhe või pikendusjuhe saavad töötamise ajal kahjustada. JUHET EI TOHI PUUDUTADA ENNE SELLE PISTIKUPESAST EEMALDAMIST. Ärge kunagi kasuta- ge masinat, kui toitejuhe või pikendusjuhe on kahjustatud või kulunud. Kahjustatud või kulunud juhe võib põhjustada kontakti pinge all olevate osadega.

5) Enne töö alustamist monteerida alati kaitsed väljavisk-

eavale (kogumiskorv, külgmise või tagumise väljaviske kaitse).

1) Töötada ainult päevavalguses või heas kunstvalguses

ja hea nähtavuse juures. Suunata inimesed, lapsed ja loo- mad tööalalt eemale.

2) Kui võimalik, vältida töötamist märjas rohus. Vältida töö-

tamist vihmaga ja äikeseohus. Ärge kasutage masinat hal- va ilma korral, eriti välgu ohu puhul.

3) Masinat ei tohi jätta vihma kätte või niiskesse keskkonda.

Tööriista sattunud vesi suurendab elektrilöögi ohtu.

5) Ärge kunagi jookske, vaid kõndige; ärge laske ennast

6) Pöörake erilist tähelepanu, kui lähenete takistustele, mis

võiksid vähendada nähtavust.

7) Niita kallakuga risti ja mitte kunagi üles/alla suunas, olles

ettevaatlik suunda muutes ja pöörata tähelepanu, et rattad ei puutuks vastu takistusi (kivid, oksad, juured, jne.), mis võiksid põhjustada külgsuunas libisemist või kontrolli kao- tamist masina üle.

8) Masinat ei tohi kasutada kallakutel üle 20°, sõltumata lii-

10) Peatada lõikeseade, kui muruniitjat tuleb kallutada

transportimiseks, rohuta alade ületamisel ja kui muruniitjat viiakse niidetavale alale või sealt ära.

11) Kui masinat kasutatakse tee lähedal, pöörata tähele-

12) Ärge kasutage kunagi masinat, kui kaitsed on kahjus-

tatud, või ilma kogumiskorvi-, külgmise väljaviske kait- se– või tagumise väljaviske kaitseta.

13) Pöörata tähelepanu järsakute, kraavide või

14) Käivitada mootor ettevaatlikult kasutusjuhiseid järgides

ja hoides jalad lõikeseadmest ohutus kauguses.

15) Käivitamise ajal peavad mõlemad käed olema käepi-

16) Muruniitjat ei tohi käivitamiseks kallutada. Käivitada

tuleb tasasel pinnal, kus ei ole takistusi või kõrget rohtu.

17) Ärge viige käsi või jalgu pöörlevate osade lähedusse või

alla. Hoida alati eemale väljaviskeavast.

18) Ärge tõstke või transportige muruniitjat, kui mootor

19) Ärge muutke ohutussüsteeme ega lülitage neid välja.

20) Veoga mudelitel lülitada enne mootori käivitamist välja

22) Ärge kasutage masinat, kui lisaseadmed/vahendid ei

ole paigaldatud ettenähtud punktidesse.

23) Lülitada lõikeseade välja, peatada mootor ja ühenda-

da lahti toitejuhe (veendudes, et kõik liikuvad osad oleksid täielikult peatunud): – Masina transportimise ajal; – Iga kord, kui muruniitja jääb järelvalveta; – Enne ummistumise põhjuse eemaldamist või välja¬viskeava puhastamist; – Enne masina kontrollimist, puhastamist või sellel töö- tamist; – Kui on saanud löögi võõrkehalt. Kontrollida masina või- malikke kahjustusi ja teha vajalikud parandused enne, kui seda uuesti kasutada.

24) Lülitada lõikeseade välja ja peatada mootor:

– Iga kord, kui eemaldatakse või pannakse tagasi kogu- miskorv; – Iga kord, kui eemaldatakse või paigaldatakse külgmise väljaviske deektor; – Enne lõikekõrguse reguleerimist, kui seda operatsiooni ei saa teostada juhipositsioonilt.

25) Töötamise ajal hoida alati ohutut distantsi pöörlevast

lõikeseadmest vastavalt varre pikkusele.

26) TÄHELEPANU – Purunemiste või õnnetuste korral töö

ajal seisata koheselt mootor ja eemaldada masin, et välti- da lisakahjustusi; õnnetuste puhul vigastustega endale või teistele alustada koheselt olukorrale vastavate esmaabi- võtetega ja pöörduda vajaliku ravi saamiseks tervishoiu- asutuse poole. Eemaldada hoolikalt võimalikud jäägid, mis võiksid põhjustada tähelepanuta jäämise korral kahjustusi või vigastusi inimestele või loomadele.

27) TÄHELEPANU – Antud kasutusjuhendis toodud mü-

ra– ja vibratsioonitase on masina kasutamise maksimum- näitajad. Tasakaalust väljas lõikeelemendi kasutamine, liigne liikumiskiirus, hoolduse puudumine mõjutavad mär- kimisväärselt müra ja vibratsiooni. Seetõttu on vajalik tar- vitusele võtta ennetavaid meetmeid, et hoida ära kõrgest mürast ja vibratsiooni survest põhjustatud kahjustused; tegeleda masina hooldusega, kanda müravastaseid kõrva- klappe, teha töö ajal pause.

D) HOOLDAMINE JA HOIULEPANEK

1) TÄHELEPANU! –Ühendada masin lahti vooluvõrgust ja

lugeda vastavaid juhendeid enne misthahes puhastus– või hooldustöö alustamist. Kanda sobivaid riideid ja töökindaid kõigis kätele ohtlikes situatsioonides.

2) TÄHELEPANU! – Kunagi ei tohi kasutada kulunud või

kahjustunud osadega masinat. Vigadega või kahjustatud osad tuleb välja vahetada ning mitte kunagi parandada. Kasutada ainult originaal varuosi: mitte-originaal varuosa- de kasutamine ja/või ebaõige monteerimine kahjustab ma- sinat ohutust, võib põhjustada õnnetusi või vigastusi ini- mestele ja vabastab valmistaja mistahes kohustusest või vastutusest.

3) Kõik hooldus– ja reguleerimistööd, mida selles juhendis

kirjeldatud pole, tuleb läbi viia edasimüüja juures või spet- sialiseeritud teeninduskeskuses, kellel on kogemused ja vajalikud seadmed, et töö korrektselt teostada, säilitades masina algne turvalisus. Selleks sobimatutes kohtades või ebakompetentsete inimeste poolt teostatud tööd toovad kaasa garantii igakülgse katkemise ja igasuguse valmista- japoolse kohustuse või vastutuse äralangemise.

4) Pärast iga kasutamist ühendada masina lahti vooluvõr-

gust ja kontrollida võimalikke kahjustusi.

5) Et olla kindel masina ohutus töötamises, tuleb kõik mut-

rid ja kruvid alati hoida tugevalt kinnitatuna. Regulaarne hooldus on ülimalt oluline ohutuse tagamiseks ja selleks, et masin töötaks hästi.

6) Kontrollida regulaarselt, et lõikeseadme kruvid oleksid

korralikult kinnitatud.

7) Kanda töökindaid lõikeseadmega töötades, seda lahti–

või tagasi monteerides.

8) Tagada lõikeseadme tasakaalustamine, kui teritatakse

tera. Kõik lõikeseadmega seotud toimingud (mahavõtmi- ne, teritamine, tasakaalustamine, tagasipanek ja/või asen- damine) on vastavat ettevalmistust ja vastavaid tööriistu nõudvad keerulised tööd; turvalisuse tagamiseks peab neid töid teostama vastavas teeninduskeskuses.

9) Masina reguleerimistöid tehes tuleb olla ettevaatlik välti-

maks sõrmede jäämist liikuva lõikeseadme ja masina liiku- matute osade vahele.

10) Lõikeseadet ei tohi puudutada enne, kui masin ei ole

pistikupesast välja võetud ja lõikeseade ei ole täielikult peatunud. Tööde ajal lõikeseadmega pöörata tähelepa- nu, sest lõikeseade võib liikuda isegi siis, kui masin on võr- gust väljas.

11) Kontrollida sagedasti külgmise väljaviske kaitset või ta-

gumise väljaviske kaitset, kogumiskorvi, et kontrollida ku- lumist või kahjustumist. Vahetada need välja, kui on kah- justunud.

12) Vahetada välja juhised ja hoiatusi kandvad kleebised,

kui need on kahjustada saanud.

15) Tuleohu vähendamiseks tuleb masin ja eriti mootor hoi-

da puhtana rohujääkidest, lehtedest või liigsest rasvast. Tühjendada kogumiskorv ja ärge jätke anumaid niidetud rohuga kinnisesse ruumi. E) LISAHOIATUSED

1) Masinat ei tohi kasutada plahvatusohtlikus keskkon-

nas, kergestisüttivate vedelike, gaasi või tolmu läheduses. Elektrilised tööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.

2) Hoida pikendusjuhe lõikeseadmest kaugel. Lõikeseade

võib juhet kahjustada ja põhjustada kontakti pinge all ole- vate osadega.

3) Ärge sõitke kunagi muruniidukiga üle elektrijuhtme.

Niitmise ajal tuleb elektrijuhet vedada alati muruniitja taga3 ja alati juba niidetud pool. Kasutada juhtmehoidja konksu, nagu näidatud käesolevas juhendis, et vältida juhtme ju- huslikku lahtitulekut, tagades selle õige, ilma surveta aset- semine pistikupesas.

4) Toita seadet läbi rikkevooluseadme (RCD – Residual

Current Device ) vooluga, mille tugevus ei ületa 30 mA.

5) Masina pistik peab sobima pistikupesasse. Pistikut ei

tohi kunagi ümber teha. Ärge kasutage adaptereid maan- dusega varustatud masinatel. Ümberehitamata ja pistiku- pesasse sobivad pistikud vähendavad elektrilöögi ohtu.

6) Kui masina toitejuhe on kahjustatud, tuleb see välja va-

hetada ainult originaalvaruosaga kas teie edasimüüja või spetsialiseeritud keskuse poolt.

7) Mistahes elektrilise aparaadi püsiühenduse maja elektri-

võrku peab tegema väljaõppinud elektrik vastavalt kehtiva- tele normatiividele. Ebaõige ühendus võib tekitada inimes- tele tõsiseid, ka surmavaid kahjustusi.

8) TÄHELEPANU: OHT! Niiskus ja elekter ei sobi kokku:

Elektrijuhtmete käsitsemine ja ühendamine peab toimu- ma kuivas; – Elektripistik või juhe ei tohi kunagi olla kontaktis niiske kohaga (veeloik või märg rohi); – Juhtmete vahelised ühendused ja pistikud peavad olema veekindlad. Kasutada kaubanduses saadavaid nõuetele vastavaid pikendusjuhtmeid, mis on pistikuga ühes tükis ja veekindlad.

9) Toitejuhtmed ei tohi olla madalama kvaliteediga kui tüüp

H05RN-F või H05VV-F, minimaalse ristlõikega vähemalt 1,5 mm² ja maksimaalse soovitatud pikkusega 25m.

10) Enne masina käivitamist haakida juhe juhtmehoidjasse.

11) Juhet ei tohi kasutada valesti. Ärge kasutage juhet ma-

sina transportimiseks, tõmbamiseks või masina eemalda- miseks pistikupesast. Hoida juhet kuumuse, õli, teravate nurkade või liikuvate osade eest. Kahjustatud või keerdu- läinud juhe suurendab elektrilöögi ohtu.

12) Ärge hoidke pikendusjuhet töö ajal rullis, et vältida sel-

13) Vältida keha kontakti massi või maandusega pin-

dadega nagu torud, radiaatorid, pliidid, külmutuskapid. Elektrilöögi oht suureneb, kui keha puutub massi või maan- dusega kokku.

14) Ärge masinat üle koormake. Kasutada tööks sobivat

masinat. Tööks sobiv masin teeb töö ära paremini ja kind- lamalt ning kiirusel, milleks on projekteeritud.

F) TRANSPORTIMINE JA LIIGUTAMINE

1) Iga kord, kui masinat on vaja liigutada, tõsta, transporti-

da või kallutada tuleb: – Panna kätte paksud töökindad; – Võtta kinni masina nendest osadest, mis võimaldavad kindlat haaret, arvestades kaalu ja selle jagunemist; – Kasutada masina kaalule, transpordivahendile ja koha- le, kust masin tuleb võtta või kuhu ta tuleb panna, vas- tavat arvu inimesi – Veenduda, et masina liigutamine ei tekitaks kahju või vigastusi.

2) Transportimise ajal kinnitada masin köite või kettide abil.

1) Keskkonnakaitse peab masina kasutamisel olema oluli-

ne ja prioriteetne aspekt kaitsmaks meie tsiviilse kooselu ja keskkonna huve. Vältida naabrite segamist.

2) Järgida täpselt kohalikke norme, mis puudutavad paken-

dite, kahjustatud osade ja muu keskkonnaohtliku kõrval- damist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ümbertöötluse eest.

3) Järgida täpselt kohalikke nõudeid, mis puudutavad lõike-

jääkide ümbertöötlust.

4) Kui masinat enam ei kasuta, ärge visake seda looduses-

se, vaid pöörduda vastavalt kohalikele kehtivatele normide- le jäätmekäitluspunkti poole. MASINAGA TUTVUMINE

MASINA KIRJELDUS JA KASUTUSALA

Antud masin on aiatehnika ja täpsemalt seisva juhiga mu- runiitja. Masin koosneb põhiliselt mootorist, mis käivitab karteri- ga kaetud lõikeseadme, varustatud ratastega ja ühe käe- pidemega. Kasutaja saab juhtida masinat ja käivitada põhilisi juhtimis- seadmeid jäädes alati käepideme taha ja seega ohutusse kaugusesse pöörlevast lõikeseadmest. Kasutaja kaugene- mine masinast põhjustab mootori ja pöörleva seadme seis- kumise paari sekundi jooksul. Ettenähtud kasutus Antud masin on projekteeritud ja ehitatud muru niitmiseks (ja kogumiseks) aedades ja rohualadel, mille suurus vastab lõikevõimsusele, mida teostab seisev töötaja. Lisaseadmete või spetsiaalsete lisandite abil saab vältida niidetud rohu kogumist või luua „multsimis“ efekti niidetud rohu ladestamisega maapinnale. Kasutaja tüüp Antud masin on ette nähtud kasutamiseks tarbijatele, see- ga mitte professionaalsetele operaatoritele. Antud masin on ette nähtud harrastuskasutamiseks. Ebaõige kasutus Mistahes muu kasutus, mis erineb ülalnimetatust, võib olla ohtlik ja tekitada kahju inimestele ja/või esemetele. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult): – vedada masinal inimesi, lapsi või loomi; – lasta ennast masinal vedada; – kasutada masinat koormuste vedamiseks või lükkami- seks; – kasutada masinat lehtede või prügi kogumiseks; – masina kasutamine hekkide pügamiseks või rohust eri- neva taimestiku niitmiseks; – masina kasutamine rohkem kui ühe inimese poolt; – sisestada pöörlev seade ilma rohuta lõikudel.4

1. Müravõimsuse tase

2. CE Vastavusmärgistus

8. Nominaalvõimsus ja mootori töötamise

10a. Elektriohutuse aste

14. Tagumise väljaviske kaitse

18. Elektrijuhtme haak

Vahetult pärast masina omandamist kirjutada identitsee- rimisnumbrid (3 – 4 – 5) vastavatele kohtadele kasutusju- hendi viimasel lehel. Vastavusdeklaratsiooni näidis asub kasutusjuhendi eelvii- masel leheküljel. Ärge visake elektrilisi seadmeid majapidamisjääkide hulka. Vastavalt Euroopa direktiivile 2012/19/EL elektri– ja elektroonikaseadmete jäätmete kohta ja selle rakendamisele vastavuses riiklike normidega, tuleb äravisatavad elektriseadmed koguda eraldi, et neid ökoloogiliselt korduskasutada. Kui elektriseadmed visatak- se prügimäele või kaevatakse maha, võivad kahjulikud ai- ned jõuda veesoonteni ja pääseda toiduahelasse, kahjus- tades teie tervist ja heaolu. Täpsema info saamiseks antud toote kõrvaldamise kohta, võtke ühendust vastava koduste jäätmete jäätmekäitlusrmaga või teie edasimüüjaga.

JUHTIMISSEADMETEL OLEVATE SÜMBOLITE

KIRJELDUS (kus on ette nähtud)

20. TÄHELEPANU – Mootori käivitamine põhjustab sama-

aegselt lõikeseadme sisestamise.

OHUTUSNÕUDED – Teie muruniitjat tuleb kasutada ette- vaatlikult. Selleks on masinale paigutatud piktogrammid, mis peavad teile meenutama põhilisi ettevaatusmeetmeid. Nende tähendust on selgitatud edaspidi. Soovitame teil lu- geda tähelepanelikult antud juhendi vastavas peatükis kir- jeldatud ohutusnõudeid. Asendada kahjustunud või loetamatud etiketid.

41. Tähelepanu: Lugeda kasutusjuhendit enne masina

42. Väljaviske oht. Hoida töötamise ajal inimesed töö-

44. Ettevaatust terava lõikeseadmega: lõikeseade jätkab

pöörlemist ka pärast mootori väljalülitamist. Võtta toi- tejuhe pistikust enne hooldustööd või kui juhe on kah- justatud.

45. Tähelepanu: hoida toitejuhe lõikeseadmest kaugel.

KASUTUSREEGLID PANE TÄHELE – Seos tekstis sisalduvate viidete ja vastavate jooniste vahel (mis asetsevad lehek. Iii ja järgnevad) on näidatud numbriga, mis on iga peatü- ki ees.

1. VIIA LÕPULE MONTEERIMINE

PANE TÄHELE Masina mõned komponendid võivad tar- nides olla juba monteeritud. TÄHELEPANU! Lahtipakkimine ja kokkumonteeri- mise lõpuleviimine peavad toimuma tasasel ja kindlal pinnal, piisavalt peab olema ruumi masina ja pakendite liigutamiseks, kasutada alati sobivaid tööriistu. Pakendite ümbertöötlus peab toimuma vastavalt kohali- kele kehtivatele nõuetele. 1.1a Varre monteerimine (Tüüp „I“) Sisestada vastavatesse avadesse varre alumi- sed parem (1) ja vasak (2) pool ning kinnitada need kaasaantud kruvidega (3). Paigaldada kaablihoidja (4) varre ülemisele osa- le (5) näidatud asendisse ja kinnitada see kaa- saantud kruvi (6) ja mutriga (7). Kinnitada varre ülemine osa (5) alumiste osade külge nuppudega (8) ja kaasaantud kruvidega, nagu näidatud, kasutades ühte kahest ettenäh- tud avaustest, et kohandada varre pikkust kasu- taja kasvule. Viia lüliti kanal (9) ühele joonele toe soonega (10) ja suruda lülitit (9) nooltega näidatud suunas lõ- puni, veendudes, et ühinemine oleks kindel. Paigaldada kaablihoidja (11) näidatud asendisse ja kinni- tada juhe (12). 1.1b Varre monteerimine (Tüüp „II“) Monteerida varre alumised parem (1) ja (2) vasak osa kor- pusest väljaulatuvatele kruvidele (3a) ja kinnitada need kaasaantud nuppudega (3). Paigaldada kaablihoidja (4) varre ülemisele osale (5) näi- datud asendisse ja kinnitada see kaasaantud kruvi (6) ja mutriga (7). Kinnitada varre ülemine osa (5) alumiste osade külge nup- pudega (8) ja kaasaantud kruvidega, nagu näidatud, kasu- tades ühte kahest ettenähtud avaustest, et kohandada var- re pikkust kasutaja kasvule. Viia lüliti kanal (9) ühele joonele toe soonega (10) ja suruda lülitit (9) nooltega näidatud suunas lõpuni, veendudes, et ühinemine oleks kindel. Paigaldada kaablihoidja (11) näidatud asendisse ja kinni- tada juhe (12).5

1.2 Kogumiskorvi monteerimine

(Tüüp „I“ ja tüüp „II“) Monteerida sang (1) kogumiskorvi (2) ülemisele osale, si- sestades see klõpsuga vastavatele kohtadele. Paigaldada pikendus (3) kogumiskorvi (4) alumise poole al- le, sisestades see klõpsuga vastavatele kohtadele. Monteerida kaks poolt (2) ja (4), jälgides hoolikalt, et suru- te kinnitusklambrid oma kohal lõpuni, kuni kuulete klõpsu.

2. JUHTIMISSEADMETE KIRJELDUS

PANE TÄHELE Juhtimisseadmetel näidatud sümbolite tähendust selgitatakse järgnevatel lehekülgedel.

2.1 Kaheastmeline lüliti

Mootorit juhib kaheastmeline lüliti, et vältida juhuslikku käi- vitumist. Käivitamiseks vajutada nuppu (2) ja tõmmata hooba (1). TÄHELEPANU! Mootori käivitamine põhjustab sa- maaegselt lõikeseadme sisestamise. Mootor seiskub automaatselt hoova (1) vabastamisel.

2.2 Lõikekõrguse reguleerimine

Lõikekõrguse reguleerimiseks kallutada masinat ühele kül- jele ja asetada rataste telg ühte kolmest ettenähtud soo- nest korpuse sees. Kõrgus peab olema sama mõlemal teljel. OPERATSIOONI TULEB TEHA SEISVA LÕIKESEADMEGA.

PANE TÄHELE Antud masinaga on võimalik muru niita mitmel erineval moel; enne töö alustamist tuleb masin sea- distada vastavalt soovitud niitmistüübile. TÖÖD TEOSTADA VÄLJALÜLITATUD MOOTORIGA.

3.1 Eeltööd lõikamiseks ja rohu kogumiseks kogu-

miskorvi Tõsta üles tagumise väljaviske kaitse (1) ja panna õigesti külge kogumiskorv (2), nagu joonisel näidatud.

Kinnitada pikendusjuhe õigesti, nagu näidatud. Mootori käivitamiseks vajutada ohutusnuppu (2) ja tõmma- ta lüliti hooba (1).

Niitmise ajal jälgida, et elektrijuhe oleks alati selja taga ja juba niidetud muru poolel. Muru väljanägemine tuleb parem, kui niita alati samal lõike- kõrgusel ja vaheldumisi kahes suunas. Kui kogumiskorv saab liiga täis, ei ole rohu kogumine enam tõhus ja muruniitja hääl muutub. Kogumiskorvi eemaldamiseks ja tühjendamiseks, – vabastada lüliti hoob ja oodata lõikeseadme seiskumist; – tõsta üles tagumise väljaviske kaitse, haarata kinni san- gast ja eemaldada kogumiskorv, hoides seda püsti. Nõuanded muru hoolduseks Iga tüüpi muru on erinevate omadustega ning võib hooldu- seks vajada erinevaid tingimusi; lugeda alati seemnepa- kendilt soovitusi niitmiskõrguse kohta, mis on seotud vas- tava tööpiirkonna kasvutingimustega. Tuleb arvestada, et enamus murutaimedest koosneb ühest varrest ja ühest või rohkemast lehtedest. Kui lehed lõiga- takse täielikult maha, muru kahjustub ja taastumine on raskendatud. Üldiselt kehtivad järgnevad soovitused:: – liiga madal lõige põhjustab rebimist ja muruvaiba hõrene- mist, väljanägemine „laiguline”; – suvel peab niitma kõrgemalt, et vältida maapinna kui- vamist; – niita ei tohi märga rohtu; see võib põhjustada pöörleva lõikeseadme efektiivsuse vähenemist muru suhtes, jää- des selle külge põhjustab muruvaiba rebimist; – kui muru on eriti kõrge, tuleb esmalt niita masina kõrgei- mal lubatud niidukõrgusel ja seejärel niita teist korda ka- he või kolme päeva pärast.

Töö lõpus lasta hoob (1) lahti. Tõmmata pikendusjuhe välja ESMALT üldpesast (2) ja SEEJÄREL muruniitja lüli- ti poolt (3). OODATA LÕIKESEADME SEISKUMISENI enne mistahes töö teostamist muruniitjal. TÄHTIS Juhul, kui mootor seiskub töö ajal ülekuumene- mise tõttu, tuleb oodata umbes 5 minutit, enne kui seda võib uuesti käivitada.

4. KORRALINE HOOLDUS

Hoida muruniitjat kuivas kohas. TÄHTIS Regulaarne ning täpne hooldus on hädavajalik, et töötamine oleks kogu aeg ohutu ja et hoida masin alg- ses töökorras. Kõik reguleerimis– või hooldustööd tuleb teha seisva moo- toriga, masin elektrivõrgust lahti ühendatud.

1) Enne masina mistahes puhastus-, hooldus – või regu-

leerimistööd, panna kätte paksud töökindad.

2) Pärast iga niitmist kõrvaldada korpuse külge jäänud ro-

hujäätmed ja pori vältimaks, et need ära kuivades takis- taksid muruniiduki järgmist käivitamist.

3) Kontrollida alati, et õhuavad oleks prahist puhtad.

4.1 Lõikeseadme hooldus

Kõik tööd pöörleval seadmel on soovitav lasta teha spetsia- liseeritud teeninduskeskuses, kus on selleks sobivaimad vahendid.Antud masinal tuleb kasutada lõikeseadet, mis kannab leheküljel ii asuvas tabelis näidatud koodi. Arvestades toote arengut, võib ülalnimetatud lõikeseadme aja jooksul välja vahetada teisega, mille vahetus– ja töö- ohutusomadused on analoogsed. Monteerida lõikeseade (2) tagasi, koodiga maapinna poo- le, jälgides joonisel näidatud järjestust6 Kinnitada kesmine kruvi (1) dünamomeetrilise võtmega, seatud 15 Nm peale.

4.2 Masina puhastamine

Ärge kasutage veejuga ja vältige mootori ja elektriliste kom- ponentide märjakssaamist. Ärge kasutage kere puhastamiseks tugevatoimelisi ve- delikke.

Mida teha, kui... Probleemi põhjus Parandamine

1. Elektriline muruniitja ei tööta

Elekter ei jõua masinasse Kontrollida elektriühendust.

2. Elektrilise muruniitja kasutamisel kaob elekter

Elektripistiku tugevus ei ole piisav Ühendada masin piisava tugevusega elektripistikusse Töötavad teised elektrilised seadmed Ärge ühendage samasse pistikusse samaaegselt teisi seadmeid

3. Niidetud rohi ei kogune enam kogumiskorvi

Lõikeseade on saanud löögi Teritada lõikeseade või vahetada välja Kontrollida, et tiivad suunaksid rohu kogumiskorvi poole. Korpuse sisemus on must Puhastada korpuse sisemus, et lihtsustada rohu liikumist kogumiskorvi poole.

4. Muru niitmine on raskendatud

Lõikeseade ei ole heas korras Teritada lõikeseade või vahetada välja

5. Masin hakkab anomaalselt vibreerima

Kahjustused või lahtised osad Peatada masin ja ühendada lahti toitejuhe Kontrollida võimalikke kahjustusi Kontrollida, kas on lõdvenenud osi ja need kinnitada Kontroll, vahetus või parandus teha spetsialiseeritud teeninduskeskuses

6. Mootor seiskub töö ajal

Termokaitse sekkus mootori ülekuumenemise tõttu. Peatada masin ja ühendada lahti toitejuhe. Kontrollida alati, et õhu- avad oleks prahist puhtad. Mistahes kahtluse või probleemi korral pöörduda kohe lähi- ma teeniduskeskuse või teie edasimüüja poole.1

EÜ vastavusdeklaratsioon (Masinadirektiiv 2006/42/EÜ, Lisa II, osa A)

2. Kinnitab omal vastutusel, et masin: Seisva juhiga

muruniitja / muruniitja a) Tüüp / Põhimudel b) Kuu aega / Tootmisaasta c) Matrikkel d) Mootor: elektriline

3. Vastab direktiivide nõuetele:

e) Kinnitav asutus: Ei ole kohaldatav f) EÜ tüübihindamine: Ei ole kohaldatav

4. Viide ühtlustatud standarditele

g) Mõõdetud helivõimsuse tase h) Garanteeritud helivõimsuse tase

n) Tehnilise Lehe autoriseeritud koostaja: o) Koht ja Kuupäev
