BRUGSANVISNING BL 380 E ALPINA

Elektrisk plæneklipper betjent af gående personer BRUGSANVISNING ADVARSEL: læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

[2] Nominel eekt * [3] Motorens maks. driftshastighed * [4] Maskinens vægt * [5] Forsyningsspænding og -frekvens [6] Klippebredde [7] Lydtryksniveau [8] Måleusikkerhed [9] Målt lydeektniveau [10] Garanteret lydeektniveau [11] Vibrationsniveau [12] Mål (længde/bredde/højde) [13] Skæreanordningens varenr. [14] Tilbehør [15] Sæt til “mulching”

• For disse data henvises til hvad der er angivet på maskinens identikationsmærkat.

1) ADVARSEL! Læs brugsanvisningen, inden maskinen an-

vendes. Bliv fortrolig med maskinens betjening og dermed selve brugen af maskinen. Lær at standse motoren hurtigt. Manglende overholdelse af sikkerheds- og/eller brugsanvis- ningerne kan være årsag til elektrisk stød, brand og/eller al- vorlig personskade. Opbevar alle sikkerheds- og brugsanvis- ningerne for at kunne konsultere dem på et senere tidspunkt.

2) Lad aldrig børn eller personer, som ikke har læst brugsan-

visningen, bruge maskinen. Der kan lokalt være fastsat en mi- nimums aldersgrænse for brug af maskinen.

3) Dette apparat må benyttes af børn fra 8 år, personer med

fysiske, sansemæssige eller mentale handicaps og personer uden erfaring og/eller kendskab til brugen, hvis dette sker un- der opsyn, eller såfremt de pågældende personer er blevet instrueret i brugen af apparatet under sikre forhold og har for- stået de mulige farer. Børn må ikke lege med apparatet. Børn må ikke udføre rengørings- og vedligeholdelsesindgreb, med- mindre de overvåges.

4) Brug aldrig plæneklipperen med personer (specielt børn)

eller dyr i nærheden.

5) Brugeren må ikke anvende maskinen, hvis han/hun føler sig

træt eller utilpas, eller hvis vedkommende har indtaget læge- midler, euforiserende stoer, alkohol eller andre stoer, som kan påvirke hans eller hendes reekser eller opmærksomhed.

6) Vær opmærksom på, at operatøren eller brugeren er an-

svarlig for ulykker, som påføres andre personer eller deres ejendom. Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen skal anvendes, samt at tage de nødvendige forholdsregler af hensyn til egen og andres sikkerhed. Dette gælder især på skråninger og i kuperet, glat eller ustabilt terræn.

7) Hvis maskinen videresælges eller udlånes, skal man sørge

for, at den nye bruger gøres bekendt med anvisningerne i den- ne instruktionsbog.

bejdssko og iføre sig lange bukser. Arbejd aldrig med bare fød- der eller sandaler. Undgå at bære kæder, armbånd, slips, løst- hængende tøj eller tøj med løsthængende bånd eller snore. Langt hår skal samles. Bær altid høreværn.

2) Kontrollér hele arbejdsområdet grundigt, og fjern alt det,

som kan slynges ud af maskinen eller beskadige de skærende dele og motoren (sten, grene, ståltråd, knogler osv.).

3) Før brug foretages et generelt eftersyn af maskinen, hvor

man bør være særlig opmærksom på: – skæreanordningens udseende og at alle skruer ikke er be- skadigede eller slidte. Udskift skæreanordningen og de beskadigede eller slidte skruer for en god afbalancering. Eventuelle reparationer må kun udføres af et specialiseret servicecenter. – Sikkerhedshåndtaget skal kunne bevæge sig frit og uhin- dret, og når der gives slip på håndtaget, skal dette automa- tisk og hurtigt vende tilbage til neutral position, således at skæreanordningen standser.

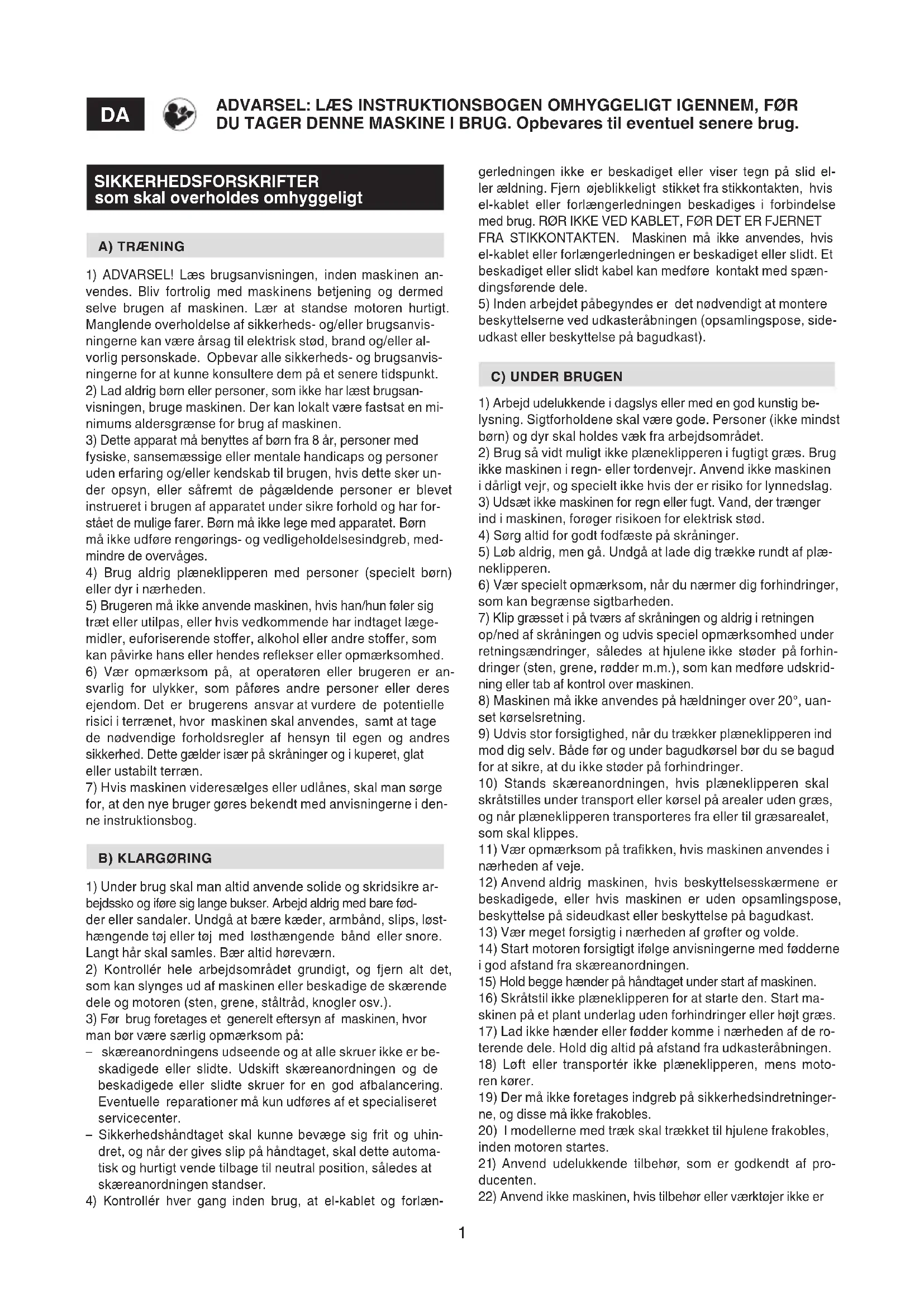

ADVARSEL: LÆS INSTRUKTIONSBOGEN OMHYGGELIGT IGENNEM, FØR DU TAGER DENNE MASKINE I BRUG. Opbevares til eventuel senere brug. gerledningen ikke er beskadiget eller viser tegn på slid el- ler ældning. Fjern øjeblikkeligt stikket fra stikkontakten, hvis el-kablet eller forlængerledningen beskadiges i forbindelse med brug. RØR IKKE VED KABLET, FØR DET ER FJERNET FRA STIKKONTAKTEN. Maskinen må ikke anvendes, hvis el-kablet eller forlængerledningen er beskadiget eller slidt. Et beskadiget eller slidt kabel kan medføre kontakt med spæn- dingsførende dele.

5) Inden arbejdet påbegyndes er det nødvendigt at montere

beskyttelserne ved udkasteråbningen (opsamlingspose, side- udkast eller beskyttelse på bagudkast).

lysning. Sigtforholdene skal være gode. Personer (ikke mindst børn) og dyr skal holdes væk fra arbejdsområdet.

2) Brug så vidt muligt ikke plæneklipperen i fugtigt græs. Brug

ikke maskinen i regn- eller tordenvejr. Anvend ikke maskinen i dårligt vejr, og specielt ikke hvis der er risiko for lynnedslag.

3) Udsæt ikke maskinen for regn eller fugt. Vand, der trænger

ind i maskinen, forøger risikoen for elektrisk stød.

4) Sørg altid for godt fodfæste på skråninger.

5) Løb aldrig, men gå. Undgå at lade dig trække rundt af plæ-

6) Vær specielt opmærksom, når du nærmer dig forhindringer,

som kan begrænse sigtbarheden.

7) Klip græsset i på tværs af skråningen og aldrig i retningen

op/ned af skråningen og udvis speciel opmærksomhed under retningsændringer, således at hjulene ikke støder på forhin- dringer (sten, grene, rødder m.m.), som kan medføre udskrid- ning eller tab af kontrol over maskinen.

8) Maskinen må ikke anvendes på hældninger over 20°, uan-

9) Udvis stor forsigtighed, når du trækker plæneklipperen ind

mod dig selv. Både før og under bagudkørsel bør du se bagud for at sikre, at du ikke støder på forhindringer.

10) Stands skæreanordningen, hvis plæneklipperen skal

skråtstilles under transport eller kørsel på arealer uden græs, og når plæneklipperen transporteres fra eller til græsarealet, som skal klippes.

11) Vær opmærksom på trakken, hvis maskinen anvendes i

12) Anvend aldrig maskinen, hvis beskyttelsesskærmene er

beskadigede, eller hvis maskinen er uden opsamlingspose, beskyttelse på sideudkast eller beskyttelse på bagudkast.

13) Vær meget forsigtig i nærheden af grøfter og volde.

14) Start motoren forsigtigt ifølge anvisningerne med fødderne

i god afstand fra skæreanordningen.

15) Hold begge hænder på håndtaget under start af maskinen.

16) Skråtstil ikke plæneklipperen for at starte den. Start ma-

skinen på et plant underlag uden forhindringer eller højt græs.

17) Lad ikke hænder eller fødder komme i nærheden af de ro-

terende dele. Hold dig altid på afstand fra udkasteråbningen.

18) Løft eller transportér ikke plæneklipperen, mens moto-

19) Der må ikke foretages indgreb på sikkerhedsindretninger-

ne, og disse må ikke frakobles.

20) I modellerne med træk skal trækket til hjulene frakobles,

inden motoren startes.

21) Anvend udelukkende tilbehør, som er godkendt af pro-

22) Anvend ikke maskinen, hvis tilbehør eller værktøjer ikke er2

monteret på de tilsigtede steder.

23) Frakobl skæreanordningen, stands motoren og frakobl

tændingsledningen (mens man sørger for at alle bevægelige dele er standset helt): – i forbindelse med transport af maskinen – når plæneklipperen efterlades uden opsyn – inden afhjælpning af en blokering eller rensning af udka- steråbningen – inden kontrol, rengøring eller reparation af maskinen – efter påkørsel af et fremmedlegeme. Undersøg om maski- nen er beskadiget, og foretag de nødvendige reparationer, før den tages i brug igen.

24) Frakobl skæreanordningen og stands motoren:

– hver gang opsamlingsposen fjernes eller genmonteres – hver gang sideprelpladen fjernes eller genmonteres – før klippehøjden reguleres, hvis denne handling ikke kan ud- føres fra brugerens køreposition.

25) Overhold altid sikkerhedsafstanden i forhold til den rote-

rende skæreanordning, som svarer til kørehåndtagets læng- de.

26) ADVARSEL – Stands straks motoren i tilfælde af brud el-

ler ulykker under arbejdet, og yt maskinen væk fra stedet for at undgå yderligere skader eller kvæstelser. Yd straks den nødvendige førstehjælp, hvis ulykken har medført kvæstelser. Kontakt sygehus o.l. vedrørende den nødvendige behandling. Fjern omhyggeligt alle genstande, som i tilfælde af uagtsom- hed kan medføre skader eller kvæstelser på personer og dyr.

27) ADVARSEL – Støj- og vibrationsniveauet angivet i brugs-

anvisningen, svarer til maskinens maksimale driftsværdier. Brug af en ikke-afbalanceret skæreanordning, for høj køre- hastighed eller manglende vedligeholdelse kan have en mar- kant indydelse på støj- og vibrationsniveauet. Det er derfor nødvendigt at forebygge mulige skader som følge af høj støj og vibrationer. Vedligehold maskinen, bær høreværn og hold pauser under arbejdet.

ningerne, inden der foretages rengøring eller vedligeholdelse. Anvend passende beklædning og arbejdshandsker i alle de situationer, der indebærer risiko for hænderne.

2) ADVARSEL! – Brug aldrig maskinen med slidte eller øde-

lagte dele. Defekte eller ødelagte dele bør altid udskiftes og ikke repareres. Brug originale reservedele: anvendelse af re- servedele af anden kvalitet og/eller reservedele, der ikke er korrekt monteret, forringer maskinens sikkerhed, kan medføre ulykker eller personskader og friholder fabrikanten fra enhver forpligtelse og ansvar.

3) Alt justerings- og vedligeholdelsesarbejde, der ikke er be-

skrevet i denne brugsanvisning, skal udføres hos din forhand- ler eller et specialiseret servicecenter, som er i besiddelse af den nødvendige fagkundskab og det nødvendige værktøj til at udføre arbejdet korrekt, således at maskinens oprindelige sikkerhedsniveau bibeholdes. Indgreb udført af værksteder, som ikke er godkendte, eller af ukvalicerede personer med- fører, at alle fabrikantens garantier og forpligtelser eller an- svar bortfalder.

4) Efter endt brug skal maskinen kobles fra elnettet og kontrol-

leres for eventuelle skader.

5) Lad møtrikker og skruer forblive tilspændte, så maskinen al-

tid er i sikkerhedsmæssigt forsvarlig stand. Regelmæssig ved- ligeholdelse er nødvendig for at garantere maskinens ydelse og for sikkerheden.

6) Kontroller skruerne på skæreanordningen med jævne mel-

7) Ifør dig arbejdshandsker for at håndtere skæreanordningen

ter slibning. Samtlige handlinger, der involverer skæreanord- ningen (afmontering, slibning, afbalancering, genmontering og/eller udskiftning), er kritiske og kræver specik kompeten- ce og anvendelse af specialværktøj. Af sikkerhedshensyn er det derfor nødvendigt, at de altid udføres på et specialiseret servicecenter.

9) Vær forsigtig i forbindelse med justering af maskinen for at

undgå at klemme ngrene mellem skæreanordningen i bevæ- gelse og maskinens faste dele.

10) Rør ikke ved skæreanordningen, før maskinen er blevet

frakoblet elnettet, og skæreanordningen har standset sin be- vægelse helt. Under indgrebene på skæreanordningen skal man være opmærksom på, at den kan bevæge sig, også selv om maskinen er frakoblet elnettet.

11) Sørg for en hyppig kontrol af beskyttelsen på sideudkastet

eller på bagudkastet samt opsamlingsposen for tegn på slita- ge eller defekter. Udskift dem, hvis de er beskadigede.

12) Udskift vejlednings- og advarselsmærkater, hvis de er be-

13) Opbevar maskinen på et sted, hvor børn ikke har adgang.

14) Lad motoren køle af, inden maskinen sættes ind i et luk-

15) For at mindske brandfaren skal plæneklipperen - og spe-

cielt motoren - holdes fri for græsrester, blade eller oversky- dende smørefedt. Tøm altid opsamlingsposen for græs og ef- terlad ikke beholdere med afklippet græs i et lukket rum.

E) YDERLIGERE ADVARSLER

1) Maskinen må ikke anvendes i eksplosionsfarlige miljøer,

i nærheden af brandfarlige væsker, gas eller støv. Elektrisk værktøj producerer gnister, som kan antænde støv eller dampe.

2) Hold altid forlængerledningen i god afstand fra skæreanord-

ningen. Skæreanordningen kan beskadige ledningen og med- føre kontakt mellem spændingsførende dele.

3) Kør aldrig plæneklipperen hen over elledningen. Under

plæneklipning skal kablet altid trækkes bag plæneklipperen og holdes på den side, hvor græsset allerede er blevet klippet. Kabelkrogen skal anvendes som beskrevet i denne brugs- anvisning for at undgå, at elledningen rives af. Sørg samti- dig for, at den sidder korrekt i stikkontakten uden belastning på stikket.

4) Maskinen skal tilsluttes elnettet igennem en fejlstrømsaf-

bryder (RCD - Residual Current Device) med en brydestrøm på maks. 30 mA.

5) Maskinens stik skal være kompatibelt med stikkontakten.

Der må ikke foretages modikationer på stikket. Der må ikke anvendes adaptere med maskiner, som er udstyret med jord- forbindelse. Et stik, der ikke er modiceret, og som er egnet til stikkontakten, mindsker risikoen for elektrisk stød.

6) Hvis maskinens elledning beskadiges, skal den udelukken-

de udskiftes med en original reservedel, og udskiftningen må kun udføres af forhandleren eller et autoriseret servicecenter.

7) Den permanente forbindelse mellem et elektrisk apparat

og bygningens strømforsyning fra elnettet skal udføres af en kvaliceret elektriker i henhold til de gældende normer. En ukorrekt tilslutning kan forårsage alvorlige kvæstelser og ri- siko for dødsfald.

8) ADVARSEL: FARE! Fugt og elektricitet er ikke kompatible.

Alle elektriske ledninger og forbindelser heraf skal være tørre. – En elledning eller et stik må aldrig bringes i kontakt med et vådt område (vandpyt eller fugtigt græs) – Forbindelserne mellem ledningerne og stikkene skal væ-3 re vandtætte. Anvend forlængerledninger med godkendte vandtætte stik, som ndes i handelen.

9) Elledningernes kvalitet skal mindst være af typen H05RN-F

eller H05VV-F og have et min. tværsnit på 1,5 mm². Den anbe- falede maks. længde er på 25 m.

10) Inden maskinen startes, skal ledningen fastgøres til hol-

11) Ledningen skal kun anvendes til det tilsigtede formål.

Ledningen må ikke bruges til at transportere eller trække ma- skinen, og træk ikke i den for at hive stikket ud af kontakten. Hold ledningen i passende afstand fra varme, olie, skarpe hjørner og bevægelige dele. En ledning, der er beskadiget el- ler sidder i klemme, forøger risikoen for elektrisk stød.

12) Forlængerledningen må ikke holdes sammensurret under

arbejdet, da der er risiko for overophedning.

13) Undgå at komme i kontakt med jordforbundne ader, så-

som rør, radiatorer, komfurer og køleskabe. Risikoen for elek- trisk stød forøges, hvis kroppen er i kontakt med objekter, som er stel- eller jordforbundet.

14) Overbelast aldrig maskinen. Anvend altid en maskine, som

er egnet til det arbejde, som skal udføres. En egnet maskine er i stand til at udføre et bedre stykke arbejde under sikre forhold og ved den hastighed, som den er bygget til.

F) TRANSPORT OG FLYTNING

1) Hver gang maskinen skal sættes i bevægelse, løftes, trans-

porteres eller skråstilles, skal du: – bære kraftige arbejdshandsker – tage fat i maskinen på steder, som garanterer et sikkert greb i forhold til maskinens vægtfordeling – lade dig hjælpe af det antal personer, som er passende i forhold til maskinens vægt og transportmidlets natur el- ler i forhold til området, hvor maskinen skal placeres eller fjernes fra – kontrollere at ytning af maskinen ikke medfører skader el- ler kvæstelser.

2) Under transporten skal maskinen sikres på passende vis

ved hjælp af wirer eller kæder.

1) Beskyttelse af miljøet er et meget relevant aspekt, som bør

gives høj prioritet under anvendelse af maskinen - både til gavn for fællesskabet og det miljø, vi lever i. Undgå at være til gene for nabolaget.

2) Overhold nøje de lokale bestemmelser hvad angår bortskaf-

felse af emballage, slidte dele og andre komponenter, som kan påvirke miljøet. Disse typer aald må ikke bortskaes sammen med det almindelige husholdningsaald, men skal indleveres særskilt til egnede genbrugsstationer, som vil sørge for genan- vendelse af materialerne.

3) Overhold nøje de lokale bestemmelser vedrørende bort-

skaelse af restmaterialet efter klipningen.

4) Efter endt levetid må maskinen ikke efterlades i naturen.

Henvend dig til din lokale genbrugsstation for bortskaelse i henhold til de gældende lokale bestemmelser.

Denne maskine er et redskab til havepleje og navnlig en plæ- neklipper betjent af en gående person. Maskinen består hovedsageligt af en motor, som driver en skæreanordning beskyttet af en skærm. Maskinen er udstyret med hjul og et styrehåndtag. Brugeren kan styre maskinen og anvende hovedbetjeningerne ved hele tiden at opholde sig bag styrehåndtaget og dermed i sikkerhedsafstand fra den roterende skæreanordning. Hvis brugeren går væk fra maskinen, vil motoren og skæreanord- ningen standse indenfor et par sekunder. Tilsigtet brug Denne maskine er designet og fremstillet til at slå (og opsam- le) græs i haver og på plænearealer med en passende stør- relse i forhold til klippekapaciteten. Maskinen skal betjenes af en gående person. Hvis maskinen er udstyret med tilbehør eller specikke ind- retninger til ”mulching”, kan det slåede græs snittes nt og efterlades på græsplænen, således at opsamling ikke er nød- vendig. Brugere Denne maskine er tilsigtet almindelige brugere, dvs. ikke pro- fessionelle operatører. Denne maskine er beregnet til ”hob- bybrug”. Utilsigtet brug Enhver anden brug end de ovenfor beskrevne kan være farlig og risikere at medføre kvæstelser og/eller materielle skader. Ukorrekt brug er for eksempel (men ikke udelukkende): – transport af personer (inklusive børn) eller dyr på maskinen – at lade sig transportere af maskinen – anvendelse af maskinen til at trække eller skubbe andre objekter – anvendelse af maskinen til at opsamle blade eller aald – anvendelse af maskinen til at klippe hække eller planter, som ikke er græsarter – anvendelse af maskinen af ere brugere på samme tid – aktivering af skæreanordningen på områder uden græs. MASKINENS IDENTIFIKATIONSSKILT OG KOMPONENTER (se figur på side ii)

1. L y d e e k t n i v e a u

2. CE- overensstemmelsesmærkning

4. Type af plæneklipper

6. Fabrikantens navn og adresse

og maksimalhastighed

10. Forsyningsspænding og -frekvens

10a. Elektrisk beskyttelsesklasse

14. Beskyttelse på bagudkast

18. Krog til elledning

Straks efter købet skal identikationsdata (pkt. 3 - 4 - 5) note- res i de tilsvarende felter på brugsanvisningens sidste side. En kopi af overensstemmelseserklæringen ndes på den næstsidste side i brugsanvisningen. Elektriske apparater må ikke bortskaes sammen med husholdningsaald. Ifølge det europæiske direktiv 2012/19/EU om bortskaelse af elektriske og elektroni- ske apparater og dets gennemførelse i henhold til de nationale bestemmelser, skal elektriske apparater efter endt levetid indsamles separat med det formål at kunne genanven- des på en miljøforsvarlig måde. Hvis elektriske apparater bort- skaes direkte på losseplads eller i terræn, kan skadelige stof- fer sive ned til grundvandet og trænge ind i fødekæden med risiko for menneskers sundhed og velvære. Yderligere oplys- ninger om bortskaelse af dette produkt kan fås hos de lokale myndigheder for bortskaelse af husholdningsaald eller hos din forhandler.

20. ADVARSEL - Start af motoren medfører samtidig indkob-

ling af skæreanordningen.

SIKKERHEDSFORSKRIFTER - Plæneklipperen skal anven- des med forsigtighed. På maskinen har vi derfor anbragt nog- le mærkater for at minde om de vigtigste forholdsregler under brug. Mærkaternes betydning er forklaret nedenfor. Det an- befales at læse sikkerhedsforskrifterne i denne brugsanvis- ning omhyggeligt. Udskift de mærkater, som er blevet beskadigede eller ulæ- selige.

41. Advarsel: Læs brugsanvisningen, inden maskinen an-

42. Risiko for udkastning. Hold andre personer væk arbejds-

området under brug af maskinen.

44. Pas på skæreanordningen: skæreanordningen vil fort-

sætte med at rotere, efter at motoren er blevet slukket. Tag stikket ud af stikkontakten, inden vedligeholdelsen udfø- res, eller hvis ledningen er beskadiget.

45. Advarsel: hold altid ledningen i god afstand fra skærea-

BEMÆRK - Sammenhængen mellem henvisningerne i teksten og de tilsvarende figurer (på side iii og efterføl- gende) er givet af nummeret foran hvert afsnit.

1. SAMLING AF MASKINEN

BEMÆRK Maskinen kan leveres med nogle dele, der allerede er monteret. ADVARSEL! Udpakning og færdiggørelse af sam- lingen skal ske på et plant og solidt underlag, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen, med anvendelse af passende værktøjer. Emballagen skal bortskaffes i overensstemmelse med de gældende lokale bestemmelser. 1.1a Montering af styrehåndtag (type “I”) Indsæt styrehåndtagets nederste højre (1) og venstre (2) del i de tilsvarende huller, og fastgør dem med de medfølgende skruer (3). Anbring kabelholderen (4) i den viste position på styrehånd- tagets øverste del (5), og fastgør den med den medleverede skrue (6) og møtrik (7). Fastgør styrehåndtagets øverste del (5) til de nederste dele ved hjælp af drejeknapperne (8) og de medfølgende skruer som angivet. Anvend et af de to dertil beregnede huller for at tilpasse styrehåndtagets højde til brugerens højde. Sæt rillen i afbryderen (9) på linje med holderens styr (10), og tryk afbryderen (9) i bund i pilenes retning. Kontrollér, at sam- menkoblingen er stabil. Påsæt kabelholderen (11) i den viste position, og fastgør kab- let (12). 1.1b Montering af styrehåndtag (type “II”) Montér styrehåndtagets nederste højre (1) og venstre (2) del på skruerne (3a), der rager ud af chassiset. Fastgør dem med de medfølgende drejeknapper (3). Anbring kabelholderen (4) i den viste position på styrehånd- tagets øverste del (5), og fastgør den med den medleverede skrue (6) og møtrik (7). Fastgør styrehåndtagets øverste del (5) til de nederste dele ved hjælp af drejeknapperne (8) og de medfølgende skruer som angivet. Anvend et af de to dertil beregnede huller for at tilpasse styrehåndtagets højde til brugerens højde. Sæt rillen i afbryderen (9) på linje med holderens styr (10), og tryk afbryderen (9) i bund i pilenes retning. Kontrollér, at sam- menkoblingen er stabil. Påsæt kabelholderen (11) i den viste position, og fastgør kab- let (12).

Montering af opsamlingspose (type “I” og type “II”) Monter grebet (1) øverst på opsamlingsposen (2), ved at trykke det ind i hullerne, så det klikker på plads. Monter forlængerstykket (3) nederst på opsamlingsposen (4), så det klikker på plads i hullerne. Monter de to dele (2 og 4), og skub krogene ind i sæderne, ind- til de klikker på plads.

2. BESKRIVELSE AF BETJENINGERNE

BEMÆRK Betydningen af de symboler, der findes på betjeningerne, er vist på de foregående sider.

Kombi-afbryder Motoren styres af en kombi-afbryder, som hindrer utilsig- tet start. Tryk på knappen (2), og træk i håndtaget (1) for at starte ma- skinen. ADVARSEL! Start af motoren medfører samtidig indkobling af skæreanordningen. Motoren standser automatisk, når der gives slip på håndta- get (1).5

Indstilling af klippehøjde Justér klippehøjden ved at skråtstille maskinen til den ene side og anbringe hjulakslen i en af de tre dertil bestemte riller i chassiset. Højden skal være den samme på begge aksler.

BEMÆRK Denne maskine gør det muligt at klippe græs- plænen på forskellige måder. Inden man går i gang med arbejdet, er det hensigtsmæssigt at indstille maskinen til den ønskede klippehøjde. INDSTIL KLIPPEHØJDEN MED MOTOREN STANDSET.

Klargøring til klipning og opsamling af græsset i opsamlingsposen Løft beskyttelsen på bagudkastet (1) og hægt opsamlingspo- sen (2) på maskinen som vist på guren.

Start af maskinen Fastgør forlængerledningen som vist. Start motoren ved at trykke på sikkerhedsknappen (2), og trække i afbryderens håndtag (1).

Plæneklipning Sørg i forbindelse med klipningen for, at elledningen altid be- nder sig ved skuldrene og på den del af plænen, som allerede er blevet klippet. Plænen vil få et bedre udseende, hvis klipningerne altid udfø- res ved samme højde og skiftevis i de to retninger. Når opsamlingsposen er overfyldt, opsamles græsset ikke, og plæneklipperen lyder anderledes. Gør som følger for at fjerne og tømme opsamlingsposen: – slip håndtaget til stop af skæreanordningen og vent på at den standser – løft beskyttelsen på bagudkastet, tag fat i håndtaget og fjern opsamlingsposen, mens den holdes i oprejst position. Et par råd til pleje af græsplænen De forskellige græstyper har forskellige egenskaber og kan derfor kræve forskellige former for pleje. Læs altid anvisnin- gerne på græsfrøets emballage hvad angår klippehøjde i for- hold til vækstbetingelserne på det område, hvor man arbejder. Vær opmærksom på, at de este græstyper består af en stilk og et eller ere blade. Hvis bladene klippes fuldstændigt, vil plænen blive beskadiget, og genvæksten mere vanskelig. Som tommelngerregel kan man holde sig til nedenstående anvisninger: – en alt for lav klipning medfører afrivninger og udtyndinger i græsunderlaget, som får et ”plettet” udseende – om sommeren skal klipningen være højere for at forhindre, at jordbunden tørrer ud – klip ikke græsset, mens det er vådt, da skæreanordningens eektivitet reduceres på grund af vådt græs, der sætter sig fast på klingerne og medfører afrivninger i græsunderlaget. – i tilfælde af særligt højt græs bør der først klippes ved den største højde, som er mulig med maskinen, hvorefter der klippes igen ved lavere højde efter 2-3 dage.

Afslutning af arbejdet Giv slip på håndtaget (1) ved afsluttet arbejde. Forlængerledningen skal FØRST frakobles stikkontakten (2) og DEREFTER frakobles plæneklipperen på siden med af- bryderen (3). VENT TIL SKÆREANORDNINGEN ER STANDSET HELT før andre indgreb foretages. VIGTIGT Hvis motoren standser pga. overophedning under arbejdet, er det nødvendigt at vente ca. 5 minutter, inden den kan genstartes.

4. ALMINDELIG VEDLIGEHOLDELSE

Plæneklipperen skal opbevares på et tørt sted. VIGTIGT En regelmæssig og omhyggelig vedligeholdelse er nødvendig for at opretholde maskinens oprindelige sik- kerhedsniveau og ydelse. Al justering og vedligeholdelse skal udføres med motoren slukket og med maskinen koblet fra el-nettet.

1) Bær stærke arbejdshandsker inden en hvilken som helst

type rengøring, vedligeholdelse eller regulering på ma- skinen.

2) Fjern græsrester og mudder, der måtte have samlet sig in-

de i chassiset efter hver klipning - ellers vil dette materiale tørre ud og vanskeliggøre den efterfølgende start.

3) Kontroller altid at luftindtagene er frie for græs o.lign.

Vedligeholdelse af skæreanordningen Et hvilket som helst indgreb på skæreanordningen bør udfø- res af et specialiseret servicecenter, der råder over egnede værktøjer. På denne maskine anvendes en skæreanordning med det va- renummer, som er angivet i tabellen på side ii. I betragtning af produktets udvikling kan førnævnte skærea- nordning med tiden udskiftes med andre typer, som har lig- nende egenskaber hvad angår ombyttelighed og funktions- sikkerhed. Genmonter skæreanordningen (2), så varenummeret vender mod jorden. Følg rækkefølgen vist i guren. Fastspænd den midterste skrue (1) ved hjælp af en moment- nøgle justeret til 15 Nm.

Rengøring af maskinen Brug ikke vandstråler, og undgå at gøre motoren og de elek- triske dele våde. Brug ikke kraftige rengøringsmidler til rengøring af chassiset.6

Hvad gør man hvis ... Årsag til problemet Afhjælpning

1. Den elektriske plæneklipper ikke fungerer

Maskinen får ikke strøm Kontrollér den elektriske forbindelse

2. Den elektriske plæneklipper får sikringen

til at springe Stikkontaktens amperestyrke er ikke tilstrækkelig Forbind maskinen til en stikkontakt, som kan levere den nødvendige strøm Andre elektriske apparater er i funktion Slut ikke andre apparater til samme stikkontakt på samme tid

3. Det afklippede græs opsamles ikke længere i

opsamlingsposen Skæreanordningen har fået et slag Slib anordningen eller udskift den Kontrollér ribberne, som leder græsset hen mod opsamlingsposen Chassiset er snavset indvendigt Rengør chassiset indvendigt for at lette græssets vej mod opsamlingsposen

4. Græsset er vanskeligt at afklippe

Skæreanordningen er i dårlig stand Slib anordningen eller udskift den

5. Maskinen begynder at vibrere unormalt

Nogle dele er blevet beskadiget eller er løse Sluk maskinen, og frakobl elledningen Kontroller om der er tegn på skader Kontroller om der findes løse dele, og fastspænd dem Få udført en yderligere kontrol, udskiftning eller reparation på et specialiseret servicecenter

6. Motoren standser under arbejdet

Varmesikringen har grebet ind pga. overophedning af motoren. Sluk maskinen, og frakobl elledningen. Kontroller altid at luftindtagene er frie for græs o lign. I tilfælde af tvivl eller problemer er du altid velkommen til at kontakte dit nærmeste servicecenter eller din forhandler.1 SICHERHEITSVORSCHRIFTEN zur strengsten Beachtung

16) Gressklipperen skal ikke stilles på skrå når den skal

18) Gressklipperen skal ikke løftes eller transporteres

mens motoren er i gang.

19) Sikkerhetssystemene må ikke tukles med eller deak-

5) Maskinens støpsel må være kompatibelt med stikkon-

10) Fest strømledningen til kabelklemmen før maskinen

14) Maskinen må ikke overbelastes. Bruk maskinen som er

1. Den elektriske gressklipperen fungerer ikke.

3. Det klipte gresset samles ikke lenger i

e) Sertifiseringsorgan: Ikke aktuelt f) EF-typeprøving: : Ikke aktuelt

2. Erklærer på eget ansvar, at maskinen: Plæneklipper

betjent af gående personer / klipning af græsset a) Type / Model b) Måned / Konstruktionsår c) Serienummer d) Motor: elektrisk

3. Er i overensstemmelse med specifikationerne ifølge

direktiverne: e) Certificeringsorgan: Ikke anvendelig f) EF-typeafprøvning: Ikke anvendelig

4. Henvisning til harmoniserede standarder

n) Person, der har bemyndigelse til at udarbejde det tekniske dossier: o) Sted og dato HU ( Eredeti használati utasítás fordítása)
