KÄYTTÖOHJE ROCZ107 THOMSON

6.1 Lähettimen läpilyönti

Kanavan läpilyöntitoiminnolla voit kiertää parhlaillaan ohjattavan laitteen komennot Prog

tai Prog -javaihtaa toisen laitteen kanavat. Tämä ei vaikuta mihinkään muihin komentoihin. Näin aktivoit kanavan läpilyöntitoiminnon:

• Paina haluamaasi laitteen näppäintä (esim. TV).

• Pidä Prog +-näppäintä pohjassa.

aina haluamaasi laitteen näppäintä (esim. SA T).

• Laske Prog +-näppäin taas irti (LED-valo vilkahtaa kerran, kun asetus on aktivoitu). Näin poistat kanavan läpilyöntitoiminnon käytöstä:

• Paina haluamaasi laitteen näppäintä (esim. TV).

• Pidä Prog --näppäintä pohjassa.

• Paina haluamaasi laitteen näppäintä (esim. SAT).

• Laske Prog --näppäin taas irti (LED-valo vilkahtaa kahdesti, kun asetus poistetaan käytöstä).

6.2 Äänenvoimakkuuden läpilyönti

Äänenvoimakkuuden läpilyöntitoiminnolla voit kiertää parhaillaan ohjattavan laitteen komennot VOL+ tai VOL- ja vaihtaa toisen laitteen äänenvoimakkuuden. Tämä ei vaikuta mihinkään muihin komentoihin. Näin aktivoit äänenvoimakkuuden läpilyöntitoimin- non:

• Paina haluamaasi laitteen näppäintä (esim. TV).

• Pidä VOL+-näppäintä pohjassa.

• Paina haluamaasi laitteen näppäintä (esim. SAT).

• Laske VOL+-näppäin taas irti (LED-valo vilkahtaa kerran, kun asetus on aktivoitu). Näin poistat äänenvoimakkuuden läpilyöntitoimin- non käytöstä:

• Paina haluamaasi laitteen näppäintä (esim. TV).

• Pidä VOL--näppäintä pohjassa.

• Paina haluamaasi laitteen näppäintä (esim. SAT).

• Laske VOL--näppäin taas irti (LED-valo vilkahtaa kahdesti, kun asetus poistetaan käytöstä).

Macro Power -toiminnolla voit kytkeä kaksi TV/STB-laitetta samanaikaisesti päälle/pois. Näin aktivoit Macro Power -toiminnolla:

• Paina haluamaasi laitteen näppäintä (esim. TV).

• Pidä POWER-näppäintä pohjassa.

• Paina haluamaasi laitteen näppäintä (esim. SAT).

• Laske POWER-näppäin taas irti (LED-valo vilkahtaa kerran, kun asetus on aktivoitu). Näin poistat Macro Power -toiminnolla käytöstä:

• Paina haluamaasi laitteen näppäintä (esim. TV).

• Pidä POWER-näppäintä pohjassa.

• Paina haluamaasi laitteen näppäintä (esim. SAT).

• Laske POWER-näppäin taas irti (LED-valo vilkahtaa kahdesti, kun asetus poistetaan käytöstä).

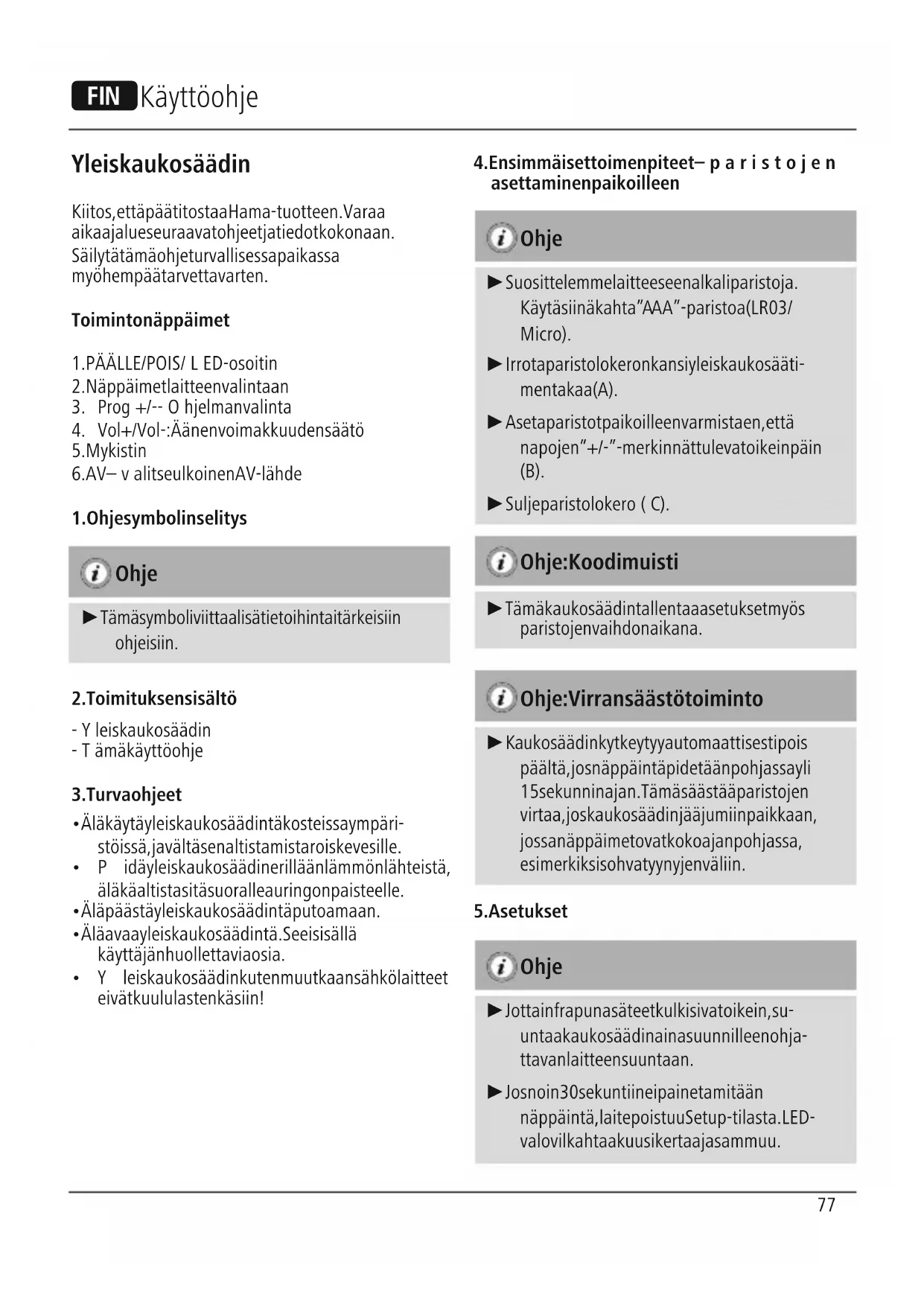

1. PÄÄLLE/POIS /LED-osoitin

2. Näppäimet laitteen valintaan

Vol+/Vol-: Äänenvoimakkuuden säätö

6. AV –valitse ulkoinen AV-lähde

1. Ohjesymbolin selitys

Ohje ► Tämä symboli viittaa lisätietoihin tai tärkeisiin ohjeisiin.

2. Toimituksen sisältö

-Yleiskaukosäädin -Tämä käyttöohje

• Älä käytä yleiskaukosäädintä kosteissa ympäri- stöissä, ja vältä sen altistamista roiskevesille.

• Pidä yleiskaukosäädin erillään lämmönlähteistä, äläkä altista sitä suoralle auringonpaisteelle.

• Älä päästä yleiskaukosäädintä putoamaan.

• Älä avaa yleiskaukosäädintä. Se ei sisällä käyttäjän huollettavia osia.

• Yleiskaukosäädin kuten muutkaan sähkölaitteet eivät kuulu lasten käsiin!

4. Ensimmäiset toimenpiteet –paristojen

asettaminen paikoilleen Ohje ► Suosittelemme laitteeseen alkaliparistoja. Käytä siinä kahta ”AAA”-paristoa (LR 03/ Micro). ► Irrota paristolokeron kansi yleiskaukosääti- men takaa (A). ► Aseta paristot paikoilleen varmistaen, että napojen ”+/-”-merkinnät tulevat oikein päin (B). ► Sulje paristolokero(C). Ohje: Koodimuisti ► Tämä kaukosäädin tallentaa asetukset myös paristojen vaihdon aikana. Ohje: Virransäästötoiminto ► Kaukosäädin kytkeytyy automaattisesti pois päältä, jos näppäintä pidetään pohjassa yli 15 sekunnin ajan. Tämä säästää paristojen virtaa, jos kaukosäädin jää jumiin paikkaan, jossa näppäimet ovat koko ajan pohjassa, esimerkiksi sohvatyynyjen väliin.

Ohje ► Jotta infrapunasäteet kulkisivat oikein, su- untaa kaukosäädin aina suunnilleen ohja- ttavan laitteen suuntaan. ► Jos noin 30 sekuntiin ei paineta mitään näppäintä, laite poistuu Setup-tilasta. LED- valo vilkahtaa kuusi kertaa ja sammuu.

L Käyttöohje► Yleiskaukosäätimellä ei voi ohjata mitään laitetta silloin, kun se on Setup-tilassa. Poistu Setup-tilasta ja valitse ohjattava laite laitevalintanäppäimillä.

5.1 Manuaalinen koodihaku

Yleiskaukosäätimessä on sisäinen muisti, jossa on valmiiksi 350 koodia /laitetyyppi yleisimpiin TV/STB-laitteisiin. Voit käydä näitä koodeja läpi, kunnes ohjattava laite reagoi. Ohjattava laite voi esimerkiksi sammua (”POWER”-näppäin) tai vaihtaa kanavaa (” Prog

5.1.1 Käynnistä ohjattava laite.

5.1.2 Pidä sitä laitepainiketta, jota haluat käyttää

(esim. TV), painettuna, kunnes LED syttyy ker- ranpalamaan ja jatkaa sen jälkeen palamista

5.1.3 Paina näppäintä “POWER” tai “

selataksesi ennalta asetettuja koodeja, kunnes ohjattava laite reagoi.

5.1.4 Tallenna koodi ja poistu koodihausta paina-

malla näppäintä ”MUTE”. LED-valo sammuu. Ohje Sisäiseen muistiin voi tallentaa enintään 350 yleisimpien laitteiden koodia. Koska markkinoilla on lukuisia TV/STB-laitteita, voi käydä niin, että saatavilla ovat vain yleisimmät päätoiminnot. Jos näin on, toista vaiheita 5.2.1 –5.2.5 löytääksesi paremmin sopivan koodin. Joihinkin erikoislaite- malleihin ei ehkä ole saatavana koodia.

5.2 Automaattinen koodihaku

Automaattisessa koodihaussa käytetään samoja ennalta määritettyjä koodeja kuin manuaalisessa koodihaussa (5.2). Yleiskaukosäädin testaa koodeja kuitenkin automaattisesti, kunnes ohjattava laite reagoi. Ohjattava laite voi esimerkiksi sammua (”POWER”-näppäin) tai vaihtaa kanavaa (” Prog

5.2.1 Käynnistä ohjattava laite.

5.2.2 Pidä sitä laitepainiketta, jota haluat käyttää

(esim. TV), painettuna, kunnes LED syttyy ker- ranpalamaan ja jatkaa sen jälkeen palamista.

5.2.3 Paina näppäintä „

Prog -” tai „POWER” käynnistääksesi automaattisen koodihaun. LED-valo vilkahtaa kerran ja palaa sen jälkeen jatkuvasti. Kestää noin 6sekuntia, ennen kuin yleiskaukosäädin aloittaa ensimmäisen haun. Ohje: Hakunopeuden asettaminen ► Koodikohtaisen hakuajan vakioasetus on 1sekunti. Jos tämä ei käy,voit siirtyä 3sekunnin hakuaikaan koodia kohti. Vaihda hakuaikaa painamalla näppäintä ” Prog

tai ” Prog -” 6sekunnin sisällä ennen auto- maattisen koodihaun alkua.

5.2.4 LED-valo vahvistaa kunkin koodihaun yksittäi-

sellä vilkahduksella.

5.2.5 Tallennakoodi ja poistu koodihausta paina-

malla näppäintä ”MUTE”. LED-valo sammuu. Ohje ► Jos kaikkia koodeja on etsitty tuloksetta, yleiskaukosäädin lopettaa automaattisen ko- odihaun ja palaa automaattisesti käyttötila- an. Tällöin tallennettu koodi säilyy ennallaan.

5.3 Koodien tunnistus

Koodien tunnistuksen avulla voit selvittää jo syötetyn koodin.

Pidä laitepainiketta painettuna, kunnes LED syttyy kerran palamaan ja jatkaa sen jälkeen palamista.

5.3.2 Paina ”AV”-painikettakahdesti.

5.3.3 Koodi näytetään palamaan syttyvällä LEDillä.

Mikäli koodi on esim. 1234, LED syttyy kerran palamaan ja sammuu sen jälkeen n. kahdeksi sekunniksi, syttyy sen jälkeen kahdesti pala- maan ja sammuu sen jälkeen 78n. kahdeksi sekunniksi, syttyy sen jälkeen kolmesti palamaan ja sammuu jälleen n. kahdeksi sekunniksi ja syttyy sen jälkeen neljästi palamaan ja sammuu sen jälkeen taas n. kahdeksi sekunniksi (luvut 0ja1syttyvät molemmat kerran palamaan, mutta 0syttyy palamaan vain lyhyesti).

6.1 Lähettimen läpilyönti

Kanavan läpilyöntitoiminnolla voit kiertää parhlaillaan ohjattavan laitteen komennot Prog

tai Prog -javaihtaa toisen laitteen kanavat. Tämä ei vaikuta mihinkään muihin komentoihin. Näin aktivoit kanavan läpilyöntitoiminnon:

• Paina haluamaasi laitteen näppäintä (esim. TV).

• Pidä Prog +-näppäintä pohjassa.

• Paina haluamaasi laitteen näppäintä (esim. SAT).

• Laske Prog +-näppäin taas irti (LED-valo vilkahtaa kerran, kun asetus on aktivoitu). Näin poistat kanavan läpilyöntitoiminnon käytöstä:

• Paina haluamaasi laitteen näppäintä (esim. TV).

• Pidä Prog --näppäintä pohjassa.

• Paina haluamaasi laitteen näppäintä (esim. SAT).

• Laske Prog --näppäin taas irti (LED-valo vilkahtaa kahdesti, kun asetus poistetaan käytöstä).

6.2 Äänenvoimakkuuden läpilyönti

Äänenvoimakkuuden läpilyöntitoiminnolla voit kiertää parhaillaan ohjattavan laitteen komennot VOL+ tai VOL- ja vaihtaa toisen laitteen äänenvoimakkuuden. Tämä ei vaikuta mihinkään muihin komentoihin. Näin aktivoit äänenvoimakkuuden läpilyöntitoimin- non:

• Paina haluamaasi laitteen näppäintä (esim. TV).

• Pidä VOL+-näppäintä pohjassa.

• Paina haluamaasi laitteen näppäintä (esim. SAT).

• Laske VOL+-näppäin taas irti (LED-valo vilkahtaa kerran, kun asetus on aktivoitu). Näin poistat äänenvoimakkuuden läpilyöntitoimin- non käytöstä:

• Paina haluamaasi laitteen näppäintä (esim. TV).

• Pidä VOL--näppäintä pohjassa.

• Paina haluamaasi laitteen näppäintä (esim. SAT).

• Laske VOL--näppäin taas irti (LED-valo vilkahtaa kahdesti, kun asetus poistetaan käytöstä).

Macro Power -toiminnolla voit kytkeä kaksi TV/ STB-laitetta samanaikaisesti päälle/pois. Näin aktivoit Macro Power -toiminnolla:

• Paina haluamaasi laitteen näppäintä (esim. TV).

• Pidä POWER-näppäintä pohjassa.

• Paina haluamaasi laitteen näppäintä (esim. SAT).

• Laske POWER-näppäin taas irti (LED-valo vilkahtaa kerran, kun asetus on aktivoitu). Näin poistat Macro Power -toiminnolla käytöstä:

• Paina haluamaasi laitteen näppäintä (esim. TV).

• Pidä POWER-näppäintä pohjassa.

• Paina haluamaasi laitteen näppäintä (esim. SAT).

• Laske POWER-näppäin taas irti (LED-valo vilkahtaa kahdesti, kun asetus poistetaan käytöstä).

Kaukosäätimessä on opetustoiminto. Sen avulla alkuperäisen kaukosäätimen toimintoja voi siirtää yleiskaukosäätimeen.

7.1 Ennen opetustoiminnon käynnistämistä

• Varmista, että molempien kaukosäädinten paristot ovat moitteettomassa kunnossa. Vaihda paristot tarvittaessa.

• Sijoita alkuperäinen kaukosäädin ja yleiskaukosäädin vierekkäin siten, että kaukosäädinten infrapunadiodit ovat suoraan vastakkain.

• Korjaa kaukosäädinten korkeutta tarvittaessa optimaalisen suuntauksen saavuttamiseksi.

• Molempien kaukosäädinten etäisyyden tulee olla n. 3cm. ca. 3cm ROC1117GRU ORIGINAL

• Älä liikuta kaukosäätimiä opettamisen aikana.

• Varmista, ettei tilaa valaista loisteputkilla tai energiansäästölampuilla, koska se aiheuttaa häiriöitä ja voi estää opetuksen.

• Molempien kaukosäädinten tulee sijaita vähintään 1metrin etäisyydellä lähimmästä valolähteestä.

• Opetusvaihe lopetetaan ilman tallentamista, mikäli mitään painiketta ei paineta aktiivisen opetustilan aikana 30 sekuntiin tai mikäli signaalia ei vastaanoteta.

• Opetustilassa jokaiselle painikkeelle voi kohdistaa vain yhden toiminnon. Uusi toiminto kirjoitetaan painikkeen aiemman toiminnon päälle.

• Painikkeille TV ja STBeivoi kohdistaa uusia toimintoja.

7.2 Opetustilan aktivoiminen

1. Kunkaukosäätimeen halutaan opettaa uusi

toiminto, paina vastaavan laitteen (TV tai STB) laitevalintapainiketta.

2. Pidä [MUTE]- ja [VOL+]-painikkeita painettuina

samanaikaisesti n. 3sekunnin ajan, kunnes tila-LED palaa jatkuvasti.

3. Yleiskaukosäädin on nyt opetustilassa.

7.3 Painiketoiminnon siirtäminen

1. Paina alkuperäisen kaukosäätimen sitä

painiketta, jonka toiminnon haluat siirtää. Yleiskaukosäädin tila-LED vilkkuu vahvistuksena komennon vastaanottamisesta.

2. Paina sen jälkeen yleiskaukosäädin sitä paini-

ketta, johon toiminto on tarkoitus siirtää.

3. Yleiskaukosäädin toiminto-LED vilkkuu

3kertaa vahvistuksena ja palaa sen jälkeen jatkuvasti. Uusi toiminto on nyt tallennettu.

4. Toista vaiheet muiden painikkeiden toimintojen

5. Paina TV-tai STB-painiketta kaikkien opetettu-

jen toimintojen tallentamiseksi ja opetustilasta poistuaksesi. Ohje Yleiskaukosäätimen paristojen vaihtamisella ei ole vaikutusta opetettujen painikkeiden toimintoihin.

7.4 Opetettujen toimintojen poistaminen

7.4.1 Opetetun toiminnon poistaminen

1. Pidä [MUTE]- ja [VOL-]-painikkeita painettuina

samanaikaisesti n. 3sekunnin ajan, kunnes tila-LED palaa jatkuvasti.

2. Paina sitä painiketta, jonka toiminnon haluat

poistaa. Tila-LED vilkkuu 3kertaa ja haluttu toiminto on poistettu.

7.4.2 Kaikkien opetettujen toimintojen

1. Pidä [MUTE]- ja [POWER]-painikkeita painet-

tuna n. kuuden sekunnin ajan, kunnes LED syttyy neljästi palamaan merkiksi siitä, että komennon poistaminen onnistui.

• Älä koskaan käytä yleiskaukosäätimessä sa- manaikaisesti vanhoja ja uusia paristoja, siellä vanhoilla paristoilla on taipumus vuotaa, mikä voi heikentää suorituskykyä.

Älä missään tapauksessa puhdista yleiskaukosäädin- tä hankausaineilla tai voimakkailla puhdistusaineilla.

• Pidä yleiskaukosäädin puhtaana pölystä puhdis- tamalla se kuivalla ja pehmeällä liinalla.

K. Yleiskaukosäätimeni ei toimi!

V. Tarkista TV/STB-laite. Jos laitteen virta on

80katkaistu pääkatkaisimesta, yleiskaukosäädin ei voi ohjata laitetta.

V. Tarkista, että paristot on asetettu oikein paikoil-

leen ja navat oikein päin.

V. Tarkista, oletko painanut laitetta vastaavaa

Tuotetta koskevissa kysymyksissä pyydämme kääntymään Haman tuoteneuvonnan puoleen. Tukilinja: [phone] (saksa/englanti) Lisää tukitietoja on osoitteessa www.hama.com

11. Hävittämisohjeet

Ympäristönsuojelua koskeva ohje: Siitä lähtien, kun Euroopan unionin direktiivi 2012/19/EU ja 2006/66/EU otetaan käyttöön kansallisessa lainsäädännössä, pätevät seuraavat määräykset: Sähkö- ja elektroniikkalaitteita ja paristoja ei saa hävittää talousjätteen mukana. Kuluttajalla on lain mukaan velvollisuus toimittaa sähkö- ja elektroniikkalaitteet niiden käyttöiän päätyttyä niille varattuihin julkisiin keräyspisteisiin tai palauttaa ne myyntipaikkaan. Tähän liittyvistä yksityiskohdista säädetään kulloisenkin osavaltion laissa. Näistä määräyksistä mainitaan myös tuotteen symbolissa, käyttöohjeessa tai pakkauksessa. Uudelleenkäytöllä, materiaalien/ paristoja uudelleenkäytöllä tai muilla vanhojen laitteiden uudelleenkäyttötavoilla on tärkeä vaikutus yhteisen ympäristömme suojelussa. 81Telecomandă universală Vă mulţumim că aţioptat pentru un produs Hama. Vă rugămsăvăluațipuțin timp șisăcitițicomplet următoarele instrucțiuni șiinformații. Vă rugămsă păstraţiacest manual pentru consultare ulterioară într-un loc sigur. Taste de funcționare
