BEDIENUNGSANLEITUNG ROCZ107 THOMSON

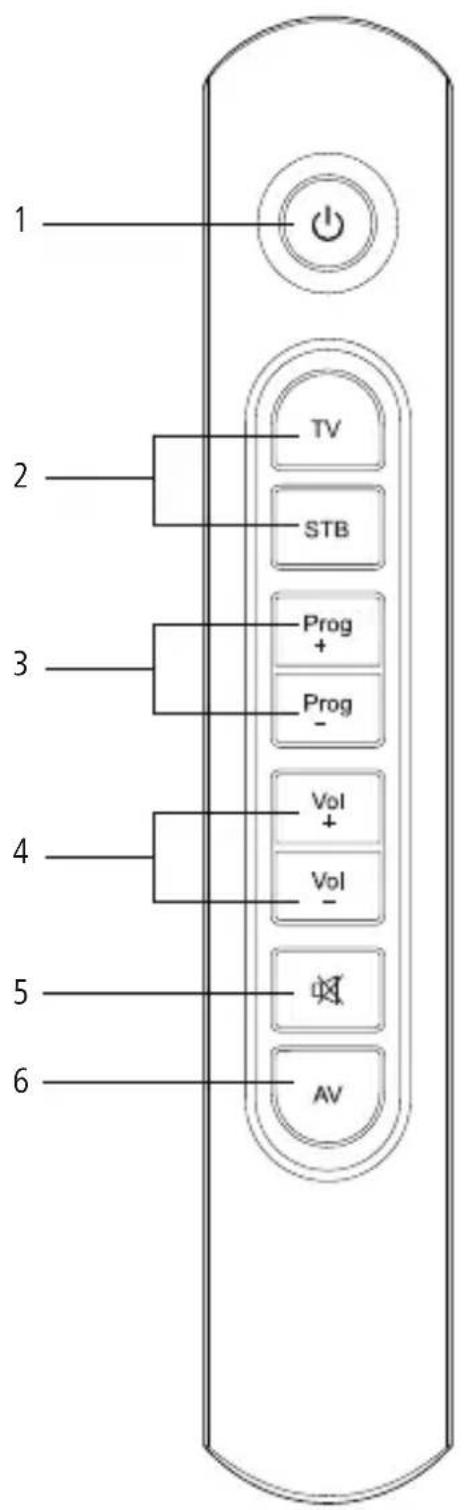

2. Tasten zur Geräteauswahl

3. Prog +/- -Programmauswahl

4. Vol+/Vol-: Lautstärkeregulierung

6. AV –externe AV Quelle wählen

1. Erläuterung des Hinweissymbols

Hinweis ► Dieses Symbol deutet auf zusätzliche Informa- tionen oder wichtige Hinweise hin.

-Universal-Fernbedienung -Diese Bedienungsanleitung

3. Sicherheitshinweise

• Verwenden Sie die Universal-Fernbedienung nicht in feuchten Umgebungen, und vermeiden Sie Kontakt mit Spritzwasser.

• Halten Sie die Universal-Fernbedienung von Wärmequellen fern, und setzen Sie sie keinem direkten Sonnenlicht aus.

• Lassen Sie die Universal-Fernbedienung nicht fallen.

• Öffnen Sie die Universal-Fernbedienung nicht. Sie enthält keine vom Benutzer zu wartenden Teile.

• Die Universal-Fernbedienung gehört wie alle elektrischen Geräte nicht in Kinderhände.

4. Erste Schritte –Einsetzen der Batterien

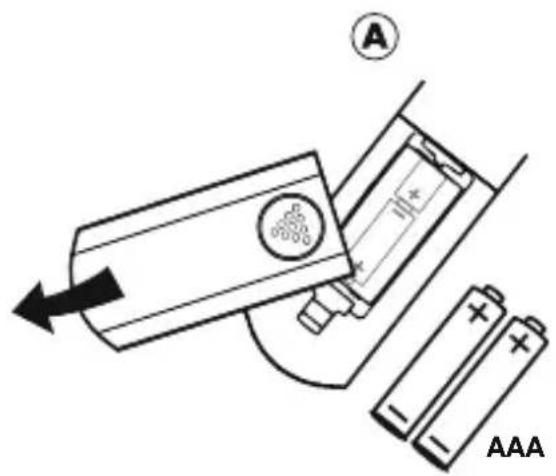

Hinweis ► Es werden Alkalibatterien empfohlen. Ver- wenden Sie zwei Batterien vom Typ„AAA” (LR 03/Micro). ► Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Universal-Fernbedienung (A). ► Setzen Sie die Batterien unter Berücksichti- gung der „+/-”-Markierungen für die Pola- rität ein (B). ► Schließen Sie das Batteriefach (C). Hinweis: Codespeicher ► Diese Fernbedienung speichert die Einstel- lungen auch während eines Batteriewechsels. Hinweis: Energiesparfunktion ► Die Fernbedienung schaltet sich automa- tisch aus, wenn eine Taste länger als 15 Sekunden gedrückt wird. Dies verlängert die Lebensdauer der Batterien, sollte die Fernbe- dienung an einer Stelle feststecken, an der die Tasten dauerhaft gedrückt werden, z. B. zwischen Sofakissen.

Hinweis ► Halten Sie die Fernbedienung für eine ord- nungsgemäße Infrarotübertragung immer in die ungefähreRichtung des zu bedienenden Geräts. D Bedienungsanleitung 12► Fallsinnerhalb von 30 Sekunden keine Ein- gabe erfolgt, wirdder SETUP-Mode automa- tisch beendet. Die LED blinkt sechsmal und geht dann aus. ► Sie können mit der Universal-Fernbedienung kein Gerät bedienen, solange sich diese im Setup-Modus bendet. Verlassen Sie den Setup-Modus, und wählen Sie das zu bedie- nende Gerät über die Tasten zur Geräteaus- wahl aus.

5.1 Manuelle Codesuche

Die Universal-Fernbedienung verfügt über einen internen Speicher,indem bereits bis zu 350 Codes proGerätetyp für die gängigsten TV/STB-Geräte enthalten sind. Sie können diese Codes durchge- hen, bis das zu bedienende Gerät eine Reaktion zeigt. Beispielsweise schaltet sich das zu bedienen- de Gerät aus (Taste „POWER”) oder wechselt den Sender (Taste „Prog+/Prog-”).

5.1.1 Schalten Sie das zu bedienende Gerät ein.

5.1.2 Drücken und Halten Sie die Gerätetaste des

zu bedienenden Gerätes (z.B. TV) bis die LED einmal blinkt und dann dauerhaft leuchtet

Drücken Sie die Taste „POWER” oder „Prog+/Prog-”, um durch die voreingestellten Codes zu blättern, bis das zu bedienende Gerät eine Reaktion zeigt.

5.1.4 Drücken Sie „MUTE”, um den Code zu

speichern und die Codesuche zu verlassen. Die LED erlischt. Hinweis ► Im internen Speicher können maximal 350 Codes der gängigsten Geräte gespei- chert werden. Aufgrund der zahlreichen auf dem Markt erhältlichen TV/STB-Geräte kann es passieren, dass nur die gängigsten Haupt- funktionen verfügbar sind. Ist dies der Fall, wiederholen Sie die Schritte 5.2.1 bis 5.2.5, um einen kompatibleren Code zu nden. Für einige spezielle Gerätemodelle ist möglicher- weise kein Code verfügbar.

5.2 Automatische Codesuche

Die automatische Codesuche verwendet dieselben voreingestellten Codes wie die manuelle Codesuche (5.2). Die Universal-Fernbedienung durchsucht die Codes jedoch automatisch, bis das zu bedienende Gerät eine Reaktion zeigt. Beispielsweise schaltet sich das zu bedienende Gerät aus (Taste „POWER”) oder wechselt den Sender (Tasten „Prog+/Prog-”).

5.2.1 Schalten Sie das zu bedienende Gerät ein.

5.2.2 Drücken und Halten Sie die Gerätetaste des

zu bedienenden Gerätes (z.B. TV) bis die LED einmal blinkt und dann dauerhaft leuchtet.

5.2.3 Drücken Sie die Taste „Prog+/Prog-” oder

„POWER”, um die automatische Codesuche zu starten. Die LED blinkt einmal und leuchtet danach dauerhaft. Es dauert 6Sekunden, bis die Universal-Fernbedienung mit der ersten Suche beginnt. Hinweis: Einstellen der Suchgeschwindigkeit ► Die Standardeinstellung für die Suchzeit pro Code ist 1Sekunde. Wenn Ihnen dies nicht zusagt, können Sie zu einer Suchzeit von 3Sekunden proCode wechseln. Um zwi- schen den Suchzeiten zu wechseln, drücken Sie „Prog+” oder „Prog-” innerhalb der 6Se- kunden vor dem Beginn der automatischen Codesuche.

5.2.4 Die LED bestätigt die jeweiligen Codesuchen

mit einem einzelnen Blinken.

5.2.5 Drücken Sie „MUTE”, um den Code zu

speichern und die Codesuche zu verlassen. Die LED erlischt. 13Hinweis ► Wenn alle Codes ohne Erfolg durchsucht wurden, verlässt die Universal-Fernbedie- nung die automatische Codesuche und kehrt automatisch in den Betriebsmodus zurück. Der aktuellgespeicherte Code bleibt unver- ändert.

Die Codeerkennung bietet Ihnen die Möglichkeit, einen bereits eingegebenen Code zu ermitteln.

5.3.1 Drücken und Halten Sie die Gerätetaste bis

die LED einmal blinkt und dann dauerhaft leuchtet.

5.3.2 Drücken Sie zweimal die AV-Taste.

Der Code wirdanhand der Anzahl der Blinksi- gnale durch die LED angezeigt. Beispielsweise wirdder Code 1234 wie folgt angezeigt: LED blinkt 1x, 2Sek. Pause, LED blinkt 2x, 2Sek. Pause, LED blinkt 3x, 2Sek. Pause, LED blinkt 4x und erlischt (die Zahl 0und 1werden über einmaliges blinken der LED angezeigt, wobei die LED bei der Zahl 0nur sehr kurz aufblinkt).

Mit der Sender-Punch-Through-Funktion können die Befehle Prog+ oder Prog- das aktuell gesteuerte Gerät umgehen, und die Sender eines zweiten Gerätes wechseln. Alle anderen Befehle sind davon nicht betroffen. So aktivieren Sie die Sender-Punch-Through-Funktion:

• Drücken Sie die gewünschte Gerätetaste (z.B. TV).

• Halten Sie die Taste „Prog+” gedrückt.

• Drücken Sie die gewünschte Gerätetaste (z.B. SAT).

• Lassen Sie die Taste „Prog+” wieder los (die LED blinkt einmal bei aktivierter Einstellung). So deaktivieren Sie die Sender-Punch-Through-Funktion:

• Drücken Sie die gewünschte Gerätetaste (z.B. TV).

• Halten Sie die Taste „Prog-” gedrückt.

• Drücken Sie die gewünschte Gerätetaste (z.B. SAT).

• Lassen Sie die Taste „Prog-” wieder los (die LED blinkt zweimal wenn die Einstellung deaktiviert wird).

6.2 Lautstärke-Punch-Through

Mit der Lautstärke-Punch-Through-Funktion können die Befehle VOL +oder VOL-das aktuell gesteuerte Gerät umgehen, und die Lautstärke eines zweiten Gerätes ein- stellen. Alle anderen Befehle sind davon nicht betroffen. So aktivieren Sie die Lautstärke-Punch-Through-Funktion:

• Drücken Sie die gewünschte Gerätetaste (z.B. TV).

• Halten Sie die Taste „VOL+” gedrückt.

• Drücken Sie die gewünschte Gerätetaste (z.B. SAT).

• Lassen Sie die Taste „VOL+” wieder los (die LED blinkt einmal bei aktivierter Einstellung). So deaktivieren Sie die Sender-Punch-Through-Funktion:

• Drücken Sie die gewünschte Gerätetaste (z.B. TV).

• Halten Sie die Taste „VOL-” gedrückt.

• Drücken Sie die gewünschte Gerätetaste (z.B. SAT).

• Lassen Sie die Taste „VOL-” wieder los (die LED blinkt zweimal wenn die Einstellung deaktiviert wird).

Mit MacroPower können Sie zwei TV/STB-Geräte gleichzeitig ein-/ausschalten. So aktivieren Sie die MacroPower-Funktion:

• Drücken Sie die gewünschte Gerätetaste (z.B. TV).

• Halten Sie die Taste „POWER” gedrückt.

• Drücken Sie die gewünschte Gerätetaste (z.B. SAT).

• Lassen Sie die Taste „POWER” wieder los (die LED blinkt einmal bei aktivierter Einstellung). So deaktivieren Sie die MacroPower-Funktion:

• Drücken Sie die gewünschte Gerätetaste (z.B. TV).

• Halten Sie die Taste „POWER” gedrückt.

• Drücken Sie die gewünschte Gerätetaste (z.B. SAT).

• Lassen Sie die Taste „POWER” wieder los (die LED blinkt zweimal wenn die Einstellung deaktiviert wird)

Diese Fernbedienung ist mit einer Lernfunktion ausgestattet. Dadurch können Sie Funktionen Ihrer Originalfernbedienung auf diese Universalfernbedienung übertragen.

7.1 Bevor Sie die Lernfunktion starten

• Achten Sie auf einen einwandfreien Zustand aller verwendeten Batterien in beiden Fernbedienungen. Wechseln Sie diese gegebenenfalls. 14•Legen Sie IhreOriginalfernbedienung und die Universalfernbedienung so nebeneinander,dass sich die Infrarotdioden der Fernbedienungen direkt gegenüberliegen.

• Korrigieren Sie, wenn nötig, die Höhe beider Fernbedienungen, um eine optimale Ausrichtung zu erzielen.

• Der Abstand beider Fernbedienungen sollte ca. 3cmbetragen. ca. 3cm ROC1117GRU ORIGINAL Hinweis

• Bewegen Sie die Fernbedienungen während des Lernvorgangs nicht.

• Stellen Sie sicher,dass es sich bei der Raumbeleuchtung nicht um Leuchtstoffröhren oder Energiesparlampen handelt, da diese Störungen verursachen und damit den Lernvorgang behindern könnten.

• Die Entfernung der beiden Fernbedienungen zur nächsten Lichtquelle sollte mindestens 1 Meter betragen.

• Der Lernvorgang wirdohne Speichern beendet, wenn während des aktivierten Lernmodus 30 Sek. lang keine Taste betätigt wirdoder kein Signal empfangen wird.

• ImLernmodus kann jede Taste nur mit einer Funktion belegt werden. Eine neue Funktion überschreibt die auf dieser Taste bisher angelernte Funktion.

• Die Tasten TV und STBkönnen nicht mit neuen Funktionen belegt werden.

7.2 Aktivieren des Lernmodus

1. Um der Fernbedienung eine neue Funktion

anzulernen, drücken Sie die Gerätewahltaste für das entsprechende Gerät (TV oder STB).

2. Drücken und halten Sie die Tasten [MUTE] und

[VOL+] gleichzeitig für ca. 3Sek. bis die Status- LED dauerhaft leuchtet.

3. Die Universal-Fernbedienung bendet sich jetzt

7.3 Übertragen der Tastenfunktion

1. Drücken Sie die Taste auf der Originalfern-

bedienung, deren Funktion Sie übertragen möchten. Zur Bestätigung, dass der Befehl empfangen wurde, blinkt die Status-LED der Universal-Fernbedienung.

2. Drücken Sie nun die Taste der Universal-Fern-

bedienung, auf die die Funktion übertragen werden soll.

3. Die Funktions-LED der Universal-Fernbedienung

blinkt 3mal zur Bestätigung und leuchtet anschließend wieder dauerhaft. Die neue Funktion ist nun gespeichert.

4. Um die Funktionen weiterer Tasten zu übertra-

gen, wiederholen Sie diese Schritte.

5. Drücken Sie die TV oder STBTaste um alle

angelernten Funktionen zu speichern und den Lernmodus zu verlassen. Hinweis Beim Wechsel der Batterien der Universal- fernbedienung bleiben die Funktionen der angelernten Tasten erhalten.

7.4 Löschen angelernter Funktionen

7.4.1 Löschen einer angelernten Funktion

1. Drücken und halten Sie die Tasten [MUTE] und

[VOL-] gleichzeitig für ca. 3Sek. bis die Status- LED dauerhaft leuchtet.

Drücken Sie die Taste, deren Funktion Sie löschen möchten. Die Status-LED blinkt 3mal und die gewünschte Funktion ist gelöscht.

157.4.2 Löschen aller angelernten Funktionen

1. Drücken und Halten Sie die [MUTE] und

[POWER] Taste für ca. 6Sekunden bis die LED 4mal blinkt, die angelernten Funktionen wurden erfolgreich gelöscht.

• Verwenden Sie nie gleichzeitig alte und neue Batterien in der Universal-Fernbedienung, da alte Batterien zum Auslaufen neigen und zu einem Leistungsverlust führen können.

Reinigen Sie die Universal-Fernbedienung keinesfalls mit Scheuermitteln oder scharfen Reinigungsmitteln.

• Halten Sie die Universal-Fernbedienung frei von Staub, indem Sie sie mit einem trockenen weichen Tuch reinigen.

Meine Universal-Fernbedienung funktioniert nicht!

Überprüfen Sie das TV/STB -Gerät. Wenn der Haupt- schalter des Geräts ausgeschaltet ist, kann die Universal-Fernbedienung das Gerät nicht bedienen. A. Überprüfen Sie, dass die Batterien korrekt ein- gesetzt sind und die Polarität beachtet wurde. A. Überprüfen Sie, ob Sie die entsprechende Gerätetaste für das Gerät gedrückt haben. A. Tauschen Sie die Batterien bei niedrigem Batteriestand aus.

10. Service und Support

Bitte wenden Sie sich bei Fragen zum Produkt gerne an die Hama-Produktberatung. Hotline: [phone] (Deu/Eng) WeitereSupportinformationen nden sie hier: www.hama.com

11. Entsorgungshinweise

Hinweis zum Umweltschutz: Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinien 2012/19/EU und 2006/66/EG in nationales Recht gilt folgendes: Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit der Wiederverwertung, der stoichen Verwertung oder anderen Formen der Verwertung von Altgeräten/Batterien leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. 16Mando adistancia universal Le agradecemos que se haya decidido por la compra de un producto de Hama. Tómese tiempo yléase primero las siguientes instrucciones einformaciones. Por favor, guarde estas instrucciones en un lugar seguro para poder consultarlas cuando sea necesario. Teclas de función
