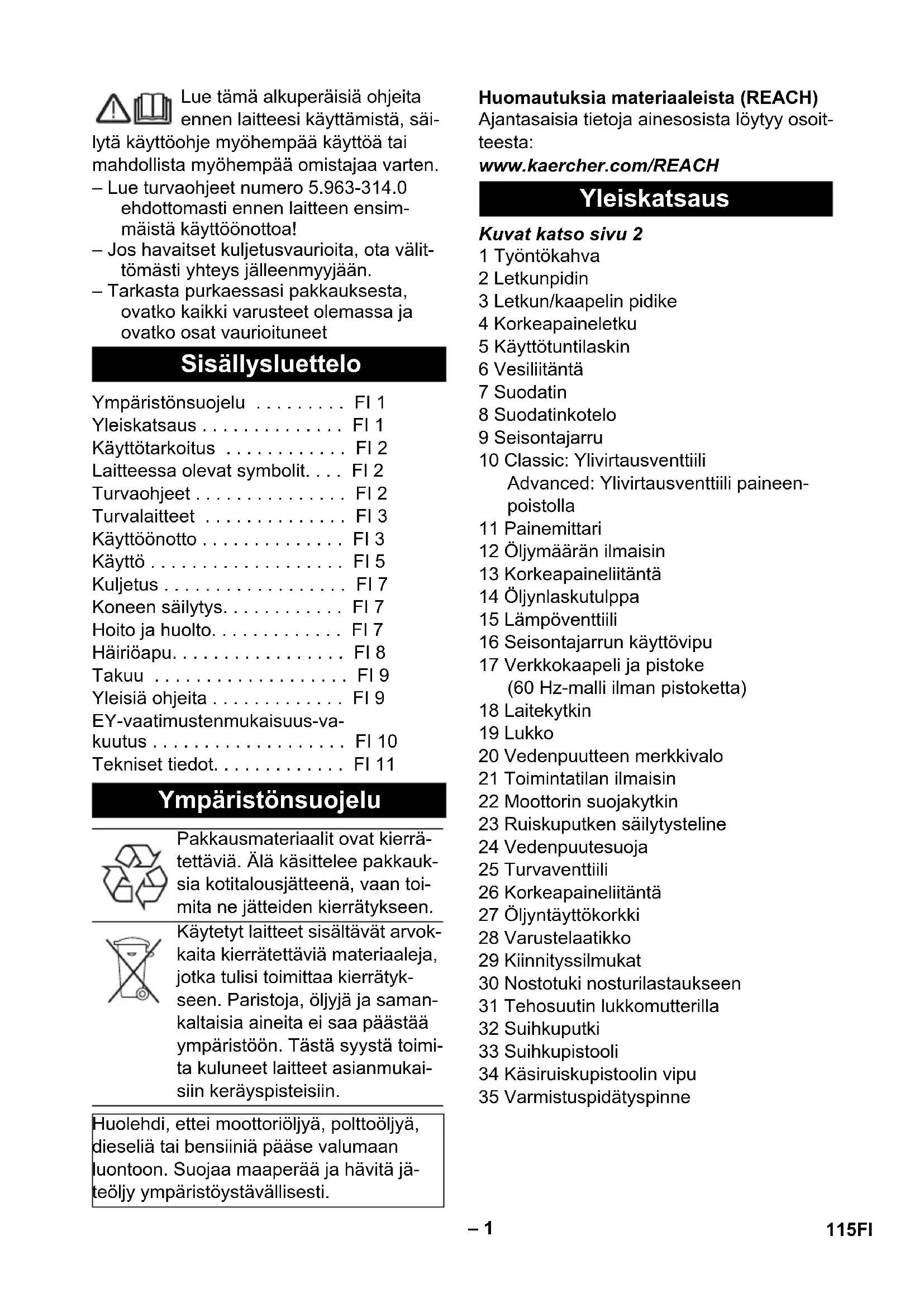

dB(A) 101 Orsak till undantag enligt förordning (EU) 2019/1781 bilaga I avsnitt 2 (12): j) 114 SV– 1 Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi- lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. – Lue turvaohjeet numero 5.963-314.0 ehdottomasti ennen laitteen ensim- mäistä käyttöönottoa! – Jos havaitset kuljetusvaurioita, ota välit- tömästi yhteys jälleenmyyjään. – Tarkasta purkaessasi pakkauksesta, ovatko kaikki varusteet olemassa ja ovatko osat vaurioituneet Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta: www.kaercher.com/REACH Kuvat katso sivu 2 1 Työntökahva 2 Letkunpidin 3 Letkun/kaapelin pidike 4 Korkeapaineletku 5 Käyttötuntilaskin 6 Vesiliitäntä 7 Suodatin 8 Suodatinkotelo 9 Seisontajarru 10 Classic: Ylivirtausventtiili Advanced: Ylivirtausventtiili paineen- poistolla 11 Painemittari 12 Öljymäärän ilmaisin 13 Korkeapaineliitäntä 14 Öljynlaskutulppa 15 Lämpöventtiili 16 Seisontajarrun käyttövipu 17 Verkkokaapeli ja pistoke (60 Hz-malli ilman pistoketta) 18 Laitekytkin 19 Lukko 20 Vedenpuutteen merkkivalo 21 Toimintatilan ilmaisin 22 Moottorin suojakytkin 23 Ruiskuputken säilytysteline 24 Vedenpuutesuoja 25 Turvaventtiili 26 Korkeapaineliitäntä 27 Öljyntäyttökorkki 28 Varustelaatikko 29 Kiinnityssilmukat 30 Nostotuki nosturilastaukseen 31 Tehosuutin lukkomutterilla 32 Suihkuputki 33 Suihkupistooli 34 Käsiruiskupistoolin vipu 35 Varmistuspidätyspinne Sisällysluettelo Ympäristönsuojelu . . . . . . . . . FI 1 Yleiskatsaus . . . . . . . . . . . . . . FI 1 Käyttötarkoitus . . . . . . . . . . . . FI 2 Laitteessa olevat symbolit. . . . FI 2 Turvaohjeet . . . . . . . . . . . . . . . FI 2 Turvalaitteet . . . . . . . . . . . . . . FI 3 Käyttöönotto . . . . . . . . . . . . . . FI 3 Käyttö . . . . . . . . . . . . . . . . . . . FI 5 Kuljetus . . . . . . . . . . . . . . . . . . FI 7 Koneen säilytys. . . . . . . . . . . . FI 7 Hoito ja huolto. . . . . . . . . . . . . FI 7 Häiriöapu. . . . . . . . . . . . . . . . . FI 8 Takuu . . . . . . . . . . . . . . . . . . . FI 9 Yleisiä ohjeita . . . . . . . . . . . . . FI 9 EY-vaatimustenmukaisuus-va- kuutus . . . . . . . . . . . . . . . . . . . FI 10 Tekniset tiedot. . . . . . . . . . . . . FI 11 Ympäristönsuojelu Pakkausmateriaalit ovat kierrä- tettäviä. Älä käsittelee pakkauk- sia kotitalousjätteenä, vaan toi- mita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvok- kaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätyk- seen. Paristoja, öljyjä ja saman- kaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimi- ta kuluneet laitteet asianmukai- siin keräyspisteisiin. Huolehdi, ettei moottoriöljyä, polttoöljyä, dieseliä tai bensiiniä pääse valumaan luontoon. Suojaa maaperää ja hävitä jä- teöljy ympäristöystävällisesti. Yleiskatsaus 115FI– 2 – Puhdistusprosessin käyttöelimet ovat keltaisia. – Huollon ja servicen käyttöelimet ovat vaaleanharmaat. Käytä tätä korkeapainepesuria ainoastaan: – koneiden, ajoneuvojen, rakennusten ja työkalujen puhdistamiseen. – ainoastaan Kärcherin hyväksymien va- rusteiden ja varaosien kanssa. 몇 VAROITUS Noudata vesilaitoksen ohjeita. Voimassa olevien määräysten mu- kaan laitetta ei saa käyttää milloin- kaan juomavesiverkossa ilman jär- jestelmäerotintinta. Tällöin on käy- tettävä KÄRCHER:in soveltuvaa järjestel- mäerotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäero- tinta. Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista. 몇 VARO Liitä järjestelmäerotin aina vedensyöttöön, ei koskaan suoraan laitteeseen. VAARA Huomautus välittömästi uhkaavasta vaa- rasta, joka voi aiheuttaa vakavan ruumiin- vamman tai johtaa kuolemaan. 몇 VAROITUS Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vakavan ruu- miinvamman tai voi johtaa kuolemaan. 몇 VARO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja. HUOMIO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa aineellisia va- hinkoja. VAARA Loukkaantumisvaara! – Käytä vain alkuperäisiä korkeapainelet- kuja. – Korkeapaineletkun ja ruiskutuslaitteen tulee soveltua teknisissä tiedoissa an- netulle maksimille käyttöpaineelle. – Vältä kosketusta kemikaalien kanssa. – Tarkasta korkeapaineletku päivittäin. Älä käytä nurjahtaneita letkuja. Jos uloin lankakerros on näkyvissä, älä enää käytä korkeapaineletkua. Väritunnukset Käyttötarkoitus Laitteessa olevat symbolit Epäasianmukaisesti käy- tettyinä korkeapainesuih- kut voivat olla vaarallisia. Suihkua ei saa suunnata ihmisiin, eläimiin, aktiivi- siin sähkövarusteisiin tai itse laitteeseen. Vaurioitumisvaara jääty- neen veden takia! Säilytä laitetta talvella lämmite- tyssä tilassa tai tyhjennä laite. Kuulovaurioiden vaara. Käytä aina sopivaa kuu- lonsuojainta, kun työs- kentelet laitteella. Loukkaantumisvaara! Käytä suojalaseja. Kuumien pintojen aiheut- tama palovammavaara! Varoitus vaarallisesta sähköjännitteestä! Turvaohjeet Vaarallisuusasteet Korkeapaineletku 116 FI– 3 – Älä enää käytä korkeapaineletkua, jos sen kiinnityskierre on vahingoittunut. – Levitä korkeapaineletku alustalle siten, että sen yli ei voi ajaa. – Älä enää käytä yliajettua, nurjahtanutta tai iskuilla kuormitettua letkua, vaikka siinä ei olisikaan vahingoittumista näh- tävissä. – Säilytä korkeapaineletkua siten, että sii- hen ei kohdistu mekaanista rasitusta. – Korkeapaineletkun liitäntäkierteiden suurin kiristysmomentti 20 Nm. Turvalaitteet on tarkoitettu käyttäjän suo- jaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa. Estää laitteen tahattoman käytön. Kytke lai- te pois päältä taukojen ajaksi tai lopetettua- si käytön. Käsikäyttöisen ruiskupistoolin varmistusvi- pu estää käsikäyttöisen ruiskupistoolin ta- hattoman laukeamisen. – vain Classic-mallissa – Jos käsiruiskupistooli suljetaan, ylivir- tausventtiili avautuu ja koko vesimäärä virtaa takaisin pumpun imupuolelle. Ylivirtausventtiili on tehtaalla säädetty ja varmistettu lyijysinetillä. Ainoastaan asia- kaspalvelu saa muuttaa säätöä. – vain Advanced-mallissa – Jos käsiruiskupistooli suljetaan, ylivir- tausventtiili avautuu ja koko vesimäärä virtaa takaisin pumpun imupuolelle. – Jos käsikäyttöinen ruiskupistooli sulje- taan, vedenpaine laskee korkeapaine- letkussa. Tällöin käsikäyttöisen ruisku- pistoolin käyttövoima pienenee ja lait- teen käyttöikä pitenee. Ylivirtausventtiili on tehtaalla säädetty ja varmistettu lyijysinetillä. Ainoastaan asia- kaspalvelu saa muuttaa säätöä. Turvaventtiili avautuu ylivirtausventtiilin ol- lessa viallinen. Turvaventtiili on tehtaalla säädetty ja var- mistettu lyijysinetillä. Ainoastaan asiakas- palvelu voi suorittaa säädön. Kuivakäyntivahti kytkee moottorin pois, kun vedentulo ei ole riittävää (vedenpaine liian matala). Merkkivalo "Vedenpuute" syttyy. Lämpöventtiili suojaa korkeapainepump- pua luvattomalta kuumenemiselta kierto- käytössä, kun käsiruiskupistooli on suljettu. Lämpöventtiili aukeaa, kun 80 °C:n sallittu veden enimmäislämpötila ylittyy ja johtaa kuuman veden ympäristöön. Moottorin turvakytkin katkaisee virran, jos moottori ylikuormittuu. VAARA Loukkaantumisvaara! Laitteen, syöttöputki- en, korkeapaineletkun ja liitosten on oltava moitteettomassa kunnossa. Jos kunto ei ole moitteeton, laitetta ei saa käyttää. Vaihda kuljetusruuvi mukana toimitet- tuun ilmausruuviin. Tarkasta korkeapainepumpun öljymäärä. Öljyn määrän on oltava öljymäärän il- maisimen puolessa välissä. Lisää tarvittaessa öljyä (katso Tekniset tiedot). Turvalaitteet Laitekytkin Varmistuspidätyspinne Ylivirtausventtiili Ylivirtausventtiili paineenpoistolla Turvaventtiili Vedenpuutesuoja Lämpöventtiili Moottorin suojakytkin Käyttöönotto Öljymäärän tarkistaminen 117FI– 4 몇 VAROITUS Tapaturmavaara epäsopivia varusteita käytettäessä. Käytetään vain varusteita, jotka on hyväksytty laitteen työpaineelle (katso "Tekniset tiedot). Varusteet asennetaan ainoastaan laitteen ollessa poiskytketty. Korkeapaineletkun liitäntäkierteiden suurin kiristysmomentti 20 Nm. Yhdistä korkeapaineletku ja ruiskuputki käsiruiskupistooliin. Asenna power-suutin suihkuputkeen. Kiristä hattumutteri tiukalle käsin. Aseta korkeapaineletku laitteen korkea- paineliitäntään. – Katso liitäntäarvot teknisistä tiedoista. – Sähköliitännät on suoritettava sähkö- asentajan toimesta ja niiden on oltava IEC 60364-1:n mukaisia. 몇 VAROITUS Sähköliitännän suurinta sallittua verkkovastus- ta ei saa ylittää (katso tekniset tiedot). Jos ilmenee epäselvyyksiä koskien verkko- liitäntäsi käytettävissä olevaa verkkovas- tusta, ota yhteys energiansyöttöyhtiöösi. VAARA – Tarkasta, ovatko tyyppikilven jännitetie- dot yhteensopivia virtalähteen jännit- teen kanssa. – Epäsopivat sähköjatkojohdot voivat olla vaarallisia. Käytä ulkona vain ulkokäyt- töön sallittuja ja vastaavin merkinnöin merkittyjä sähköjatkojohtoja, joiden joh- don poikkipinta-ala on riittävän suuri:

Tässä laitemallissa sähkömiehen tulee asentaa verkkoliitäntäjohtoon soveltuva pistoke. 몇 VAROITUS Noudata vesilaitoksen ohjeita. Voimassa olevien määräysten mu- kaan laitetta ei saa käyttää milloin- kaan juomavesiverkossa ilman jär- jestelmäerotintinta. Tällöin on käy- tettävä KÄRCHER:in soveltuvaa järjestel- mäerotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäero- tinta. Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista. 몇 VARO Liitä järjestelmäerotin aina vedensyöttöön, ei koskaan suoraan laitteeseen. Katso liitäntäarvot teknisistä tiedoista. Liitä tuloletku (vähimmäispituus 7,5 m, vähimmäisläpimitta 1“) laitteen vesilii- täntään ja tulovesiliitäntään (esim. vesi- hanaan). Tuloletku ei sisälly tuotteen toimitukseen. Avaa veden syöttöputki. HUOMIO Likaantunut vesi Ennenaikainen kuluminen tai kerrostumia laitteessa. Syötä laitteeseen vain puhdasta vettä tai kierrätettyä vettä, joka ei ylitä seuraavia raja-arvoja. Vedensyötölle ovat voimassa seuraavat raja-arvot: – Tulopuolen vesisuodatin: ≤ 10 µm – Kuiva-ainepitoisuus: enintään 50 mg/l – Kokonaiskovuus: 3–15° dH, 30– 150 mg/l CaO, 54–268 mg/l CaCO

– Kalsiumkovuus: 0,89-2,14 mmol/l – pH-arvo: 6,5-9,5 – Emäskapasiteetti, pH 8,2: 0- 0,25 mmol/l – Liuenneita aineita yhteensä: 10-75 mg/l – Sähkönjohtavuus: 100–450 µS/cm – Klorideja, esim. NaCl: < 100 mg/l – Rauta, Fe: <0,2 mg/i Varusteiden asennus Virransyöttö 60 Hz-malli Vesiliitäntä Raja-arvot vedensyötölle 118 FI– 5 – Fluoridi, F: < 1,5 mg/l – Vapaa kloori, Cl: < 1 mg/l – Kupari, Cu: < 2 mg/l – Mangaani, Mn: < 0,05 mg/l – Fosfaatti, H

: < 100 mg/l Sulje veden syöttöputki. Suodatinkotelo ruuvataan irti. Vedä suodatin ulos ja puhdista se. Ilmaa laite. Huomautus: Laite toimitetaan 80 µm:n suodattimella va- rustettuna. Roottorisuutinta käytettäessä on käytettävä 50 µm:n suodatinta (6.414-063.0). Veden imemiseen laitteeseen on kytkettä- vä esipainepumppu. Täytä imuletku vedellä. Esipainepumppu: 2.637-017.0 VAARA Älä koskaan ime vettä minkäänlaisesta juo- mavesisäiliöstä. VAARA Älä koskaan ime liuotinpitoisia nesteitä tai laimentamattomia happoja tai liuottimia! Niihin kuuluvat esim. bensiini, värinohen- nusaineet tai lämmitysöljy. Ruiskutussumu on erittäin herkästi syttyvää, helposti räjäh- tävää ja myrkyllistä. Älä käytä asetonia, lai- mentamattomia happoja eikä liuottimia, koska ne syövyttävät laitteessa käytettyjä materiaaleja. Poista ilma laitteesta ennen käyttöä. Avaa vedenkierto. Ruuvaa suutin irti. Paina käsiruiskupistoolin vipua. Käynnistä laite ja anna sen käydä niin kauan, kunnes ulostuleva vesi ei enää kupli. Kytke laite pois päältä ja kierrä suutin kiinni. VAARA – Käyttö räjähdysalttiilla alueilla on kielletty. – Aseta laite kiinteälle, tasaiselle alustalle. – Lapset eivät saa käyttää korkeapaine- pesuria. (Laitteen asiaankuulumaton käyttö aiheuttaa onnettomuusvaaran). – Korkeapainesuuttimesta ruiskuava ve- sisuihku aiheuttaa pistoolin takaiskun. Kiertynyt ruiskuputki saattaa aiheuttaa lisämomentin. Pidä sen vuoksi ruisku- putki ja pistooli tukevassa otteessa kä- sissäsi. – Vesisuihkua ei saa koskaan suunnata ihmisiin, eläimiin, sähkövarusteisiin tai itse laitteeseen. Vesisuihkua ei saa koskaan suunnata ihmisiin, eläimiin, sähkövarusteisiin tai itse laitteeseen. – Loukkaantumisvaara korkeapainesuih- kun ja ilmaan lentävän lian takia. Käytä suojalaseja, suojakäsineitä, suojavaa- tetusta ja erityisiä turvasaappaita, jois- sa on jalkapöytäsuoja. – Älä suuntaa suihkua muihin ihmisiin tai itseesi vaatteiden tai kenkien puhdista- miseksi. – Älä käytä laitetta, jos sen ulottuvilla on muita ihmisiä. – Kuulovaurioiden vaara. Käytä aina so- pivaa kuulonsuojainta, kun työskentelet laitteella. – Autonrenkaita/rengasventtiilejä ei saa puhdistaa tällä laitteella korkean veden- paineen takia. – Asbestipitoisia tai muita sellaisia mate- riaaleja, jotka sisältävät terveydelle vaarallisia aineita, ei laitteessa saa puh- distaa.

Tarkasta, että kaikki liitosletkut ovat hy- vin kiinnitettyinä. – Käsikäyttöisen ruiskupistoolin vipua ei saa kiinnittää käytön aikana. – Älä aja verkkojohdon tai korkeapaine- letkun päältä. – Työskentele vain hyvässä valaistukses- sa. Suodattimen puhdistus Veden imeminen säiliöstä Laitteen ilmaaminen Käyttö 119FI– 6 Avaa vedenkierto. Työnnä virtapistoke pistorasiaan. Aseta valintakytkin asentoon "l". Avaa käsiruiskupistoolin varmistin luki- tuksestaan painamalla. Paina käsiruiskupistoolin vipua. 몇 VAROITUS Korkeapainesuuttimesta ulostuleva vesi- suihku saa aikaan käsiruiskupistooliin vai- kuttavan takaiskuvoiman. Seiso tukevassa asennossa ja pidä käsiruiskupistoolista ja ruiskuputkesta molemmin käsin kiinni. Olkavastetta (2.639-251.0) on käytettävä loukkaantumisten välttämiseksi ja työsken- telyn helpottamiseksi takaiskujen ollessa > 150 N. Laite on varustettu seuraavalla suuttimella: – Voimasuutin, 15°:een ruiskutuskulma Korkeapainelaakasuihku (15°) lian puh- distamiseen laajoilta pinnoilta. Käyttöpaine on luettavissa painemitta- rista. Huomautus: Kohdista korkeapainesuihku puhdistetta- vaan kohteeseen aina ensin kauempaa korkeasta paineesta aiheutuvien vaurioi- den välttämiseksi. Vapauta käsisuihkupistoolin vipu. Varmista käsiruiskupistoolin vipu var- muuspidätyspinteellä. Aseta käsiruiskupistooli ja ruiskuputki säilytystelineeseen paikoilleen. Työpainetta voi muuttaa käyttämällä erilai- sia korkeapainesuuttimia. Valitse suutin edellisestä taulukosta. Kierrä suihkuputken hattumutteri irti. Vaihda suutin. Kierrä hattumutteri kiinni ja kiristä. Huomautus: Tässä paineensäädön menetelmässä on käytettävissä aina täysi pumppausmäärä, 1800 l/h. Vapauta käsisuihkupistoolin vipu. Aseta valintakytkin asentoon "0". Sulje veden syöttöputki. Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta. Varmista käsiruiskupistoolin vipu var- muuspidätyspinteellä. Irrota veden tuloletku laitteesta. Vedä verkkopistoke irti. Kokoa verkkoliitäntäkaapeli, korkeapai- neletku ja varusteet laitteeseen. 몇 VAROITUS Vaurioitumisvaara! Jäätyvä vesi laitteessa saattaa vaurioittaa laitteen osia. Säilytä laite talvella pakkaselta suojattuna lämmitetyssä tilassa tai tyhjennä se. Jos laitteen käyttötauko on pitkä, on suositelta- vaa pumpata laitteeseen jäänestoainetta. Laitteen käynnistys Käyttö suurpaineella Tehosuutin Käytön keskeytys Työpaineen muuttaminen Paine MPa (bar) Suutin- koot Tilausnumero Viuhkasuuttimet 50 (500) 15060 5.765-263.0 35 (350) 15075 2.113-073.0 25 (250) 15095 2.113-075.0 15 (150) 15120 2.113-077.0 Pistesuihkusuuttimet 50 (500) 060 5.765-264.0 35 (350) 075 2.113-074.0 25 (250) 095 2.113-076.0 15 (150) 120 2.113-078.0 Käytön lopetus Suojaaminen pakkaselta 120 FI– 7 Ruuvaa vedentuloletku ja korkeapaine- letku irti. Puhalla laite puhtaaksi paineilmalla. Huomautus: Noudata jäätymisenestoaineen valmistajan ilmoittamia käyttöohjeita. Pumppaa laitteen läpi tavallista jäänes- toainetta. Näin saavutetaan samalla tietty korroosio- suoja. 몇 VARO Loukkaantumis- ja vaurioitumisvaara! Huo- mioi kuljetettaessa laitteen paino. Vedä seisontajarrun käyttövipu taakse. Paina seisontajarrun käyttövipu eteen. Kiinnitä nostolaite nosturisiirtoa varten olevan nostotuen keskelle. VAARA Laitteen putoamisesta aiheutuva loukkaan- tumisvaara. – Noudata paikallisia tapaturmantorjunta- määräyksiä ja turvaohjeita. – Tarkasta ennen jokaista nosturilla ta- pahtuvaa siirtoa, että nostokiinnikkeet eivät ole vahingoittuneet. – Tarkasta ennen jokaista nosturilla ta- pahtuvaa siirtoa, että nostovälineet ei- vät ole vahingoittuneet. – Laitetta saa nostaa vain nosturisiirtoa varten laitteeseen kiinnitetyistä nosto- kiinnikkeistä. – Älä käytä nostoketjuja. – Varmista nostolaite kuorman tahatto- man irtoamisen varalta. – Poista ruiskuputki käsiruiskupistoolei- neen ja irtonaiset esineet ennen nostu- rilla tapahtuvaa siirtoa. – Älä siirrä noston aikana mitään esineitä laitteen mukana. – Konetta saavat siirtää nosturia käyttäen vain sellaiset henkilöt, jotka ovat saaneet opastuksen nosturin käyttämiseen. – Älä koskaan seiso kuorman alla. – Huolehdi siitä, että nosturin vaara-alu- eella ei ole henkilöitä. – Älä jätä laitetta riippumaan nosturista il- man valvontaa. Tarkasta laitteen kaikkien ruuvikiinni- tysten tiukkuus ja kiristä tarvittaessa. Varmista laite trukkikuljetuksessa putoami- sen varalta kiinnityssilmukoiden avulla kul- loinkin voimassa olevien ohjesääntöjen mukaisesti. Kun kuljetat laitetta ajoneuvoissa, varmista laite liukumisen ja kaatumisen varalta kiin- nityssilmukoiden avulla kulloinkin voimassa olevien ohjesääntöjen mukaisesti. 몇 VARO Loukkaantumis- ja vaurioitumisvaara! Huo- mioi säilytettäessä laitteen paino. Tätä laitetta saa säilyttää vain sisätiloissa. VAARA Loukkaantumisvaara! Ennen kaikkia hoito- ja huoltotöitä laite on kytkettävä pois päältä ja verkkopistoke vedettävä irti. Veden poistaminen Laitteen huuhtominen jäätymisenestoaineella Kuljetus Ajaminen Pysäköinti Nosturikuljetus Turvallisuusohjeet nosturilla nostamiseen Turvallisuustarkastus Trukkikuljetus Kuljetus ajoneuvoissa Koneen säilytys Hoito ja huolto 121FI– 8 Voit solmia säännöllisen turvatarkastusso- pimuksen tai huoltosopimuksen myyjäliik- keesi kanssa. Kysy meiltä neuvoa. Tarkasta verkkojohto. Verkkojohto ei saa olla vahingoittunut (sähköiskun aiheuttama vaara). Vauri- oitunut verkkojohto on vaihdettava välit- tömästi, sen vaihto kuuluu ainoastaan valtuutetulle Kärcher-asiakaspalvelulle tai sähköalan ammattilaiselle. Tarkasta, onko korkeapaineletkussa vaurioita (murtumisvaara). Vaihda vaurioitunut korkeapaineletku välittömästi. Korkeapainepumpun öljymäärä tarkas- tetaan öljymäärän näytöstä. Jos öljy on maitomaista (vettä öljyssä), ota yhteys asiakaspalveluun Tarkasta laitteen (pumppu) tiiviys. 3 laitteen alapuolelle tippuvaa vesipisa- raa minuutissa on sallittua. Jos vettä vuotaa enemmän, ota yhteys asiakas- palveluun. Puhdista suodatinelementti. Vaihda korkeapainepumpun öljy. Vaihda korkeapainepumpun öljy. Katso sopiva öljylaatu teknisistä tiedois- ta. Ruuvaa öljynlaskutulppa ulos. Laske öljy kokoamissäiliöön. Ruuvaa öljynlaskutulppa sisään. Lisää hitaasti uutta öljyä öljymäärän il- maisimen keskiväliin saakka. Huomautus: Poista ilmakuplat. Pienemmät häiriöt voit itse poistaa seuraa- van yhteenvedon avulla. Epäselvissä tapauksissa käänny valtuute- tun asiakaspalvelun puoleen. VAARA Loukkaantumisvaara! Ennen kaikkia hoito- ja huoltotöitä laite on kytkettävä pois päältä ja verkkopistoke vedettävä irti. VAROITUS Vain valtuutettu asiakaspalvelu saa suorit- taa korjaustyöt ja sähköisiin rakenneosiin kohdistuvat työt. Merkkivalo ilmaisee käyttötilaa (vihreä) ja häiriöitä (punainen). Palauttaminen alkutilaan: Aseta valintakytkin asentoon "0". Odota hetki. Aseta valintakytkin asentoon "l". Vihreä valo palaa: – laite on käyttövalmis. Punainen valo palaa: – Järjestelmään ei tule vettä – Ei verkkovirtaa Tarkasta, täsmääkö tyyppikilvessä il- moitettu jännite virtalähteen jännitteen kanssa yhteen. Tarkasta, onko verkkojohto vaurioitunut. – Kuivakäyntivahti on aktivoitu veden liian pienen tulopaineen vuoksi. Merkkivalo "Vedenpuute" syttyy. Veden tulomäärä tarkastetaan (katso "Tekniset tiedot"). Laitteen käynnistämiseksi uudelleen käännä kytkin ensin asentoon "0". Käynnistä laite sitten uudelleen. – Moottori ylikuormittunut/ylikuumentunut tai moottorin suojakytkin on lauennut. Sammuta laite ja anna sen jäähtyä. Korjaa häiriön aiheuttama syy. Kytke laite takaisin päälle. Huolto Turvatarkastussopimus/huoltosopimus Jokaisen käyttökerran jälkeen Viikoittain Ensimmäisen 50 käyttötunnin jälkeen Vuosittain tai 500 käyttötunnin jälkeen Häiriöapu Merkkivalot Käyttötilat Häiriönäyttö Laite ei toimi 122 FI– 9 – Väärä suutinkoko Tarkasta suuttimen oikea koko (katso "Tekniset tiedot"). – Suutin on loppuunkulunut. Puhdista/vaihda suutin – Suodatin likainen. Puhdista vesiliitännän suodatin. Ruuvaa suodatinkotelo auki ja poista suodatin. Puhdista suodatin vedellä ja aseta se takaisin paikoilleen. – Ilmaa järjestelmässä Ilmaa laite. Ruuvaa suutin irti. Käynnistä laite ja anna sen käydä niin kauan, kunnes ulostuleva vesi ei enää kupli. Kytke laite pois päältä ja kierrä suutin kiinni. – Pumpun tulojohdot vuotavat tai ovat tukkeutuneet Kaikkien korkeapainepumppuun mene- vien johdotusten tiiviys ja läpikulku tar- kastetaan. 3 laitteen alapuolelle tippuvaa vesipisa- raa minuutissa on sallittua. Jos vettä vuotaa enemmän, ota yhteys asiakas- palveluun. Tarkasta kaikkien korkeapainepumpul- le menevien johdotusten tiiviys ja, että ne eivät ole tukossa. Ilmaa laite. Ruuvaa suutin irti. Käynnistä laite ja anna sen käydä niin kauan, kunnes ulostuleva vesi ei enää kupli. Kytke laite pois päältä ja kierrä suutin kiinni. Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä mahdollisesti aiheutuvat virheet laittees- sa korjaamme takuuaikana maksutta. Takuu astuu voimaan vasta sitten, kun kauppiaasi täyttää mukaan liitetyn vastaus- kortin kokonaan, leimaa ja allekirjoittaa sen ja kun lähetät vastauskortin Kärcher-maa- hantuojalle. Takuutapauksessa käänny varusteet ja os- toskuitti mukana jälleenmyyjän tai lähim- män valtuutetun huoltopisteen puoleen. 몇 VAROITUS Tapaturmavaara epäsopivia varusteita käytettäessä. Käytetään vain varusteita, jotka on hyväksytty laitteen työpaineelle (katso "Tekniset tiedot). – Vain sellaisten lisävarusteiden ja vara- osien käyttö on sallittua, jotka valmista- ja on hyväksynyt. Alkuperäiset lisäva- rusteet ja varaosat takaavat, että laitet- ta voidaan käyttää turvallisesti ja häiri- öttömästi. – Tärkeimpien osien varaosaluettelo löy- tyy tämän käyttöohjeen lopusta. – Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto. Laite ei muodosta painetta Korkeapainepumppu vuotaa Korkeapainepumppu nakuttaa Takuu Yleisiä ohjeita Varusteet ja varaosat 123FI– 10 Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaati- muksia. Jos tuotteeseen/tuotteisiin teh- dään muutoksia, joista ei ole sovittu kans- samme, tämä vakuutus ei ole enää voimas- sa. Allekirjoittaneet toimivat yrityksen johtokun- nan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/05/01 EY-vaatimustenmukaisuus- vakuutus Tuote: korkeapainepesuri Tyyppi: 1.367-xxx Yksiselitteiset EU-direktiivit 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG 2011/65/EU 2009/125/EG Sovellettu asetus (sovelletut asetukset) (EU) 2019/1781 Sovelletut harmonisoidut standardit EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–11: 2000 EN 62233: 2008 EN 1829-1 EN 1829-2 EN IEC 63000: 2018 Sovellettu yhdenmukaisuuden analy- sointimenetelmä 2000/14/EY 2000/14/EY: Liite V Äänen tehotaso dB(A) HD 18/50-4 Cage Mitattu: 98 Taattu: 100 Chairman of the Board of Management Director Regulatory Affairs & Certification 124 FI– 11 Tekniset tiedot Tyyppi HD 18/50-4 Cage Clas- sic EU 1.367-160.0 HD 18/50-4 Cage Clas- sic KAP 1.367-161.0 HD 18/50-4 Cage Ad- vanced 1.367-162.0 Sähköliitäntä Jännite V 380 - 415 380 - 440 380 - 415 Virtatyyppi Hz 50 60 50 Liitosjohto kW 36 Verkkosulake (hidas) A 63 Suojatyyppi IPX5 Suurin sallittu verkkovastus Ohmia 0,22 Vesiliitäntä Tulopaine (maks.) MPa (baa- ria) 1 (10) Tulopaine (min.), kun veden määrä on suurin mahdollinen MPa (baa- ria) 0,05 (0,5) Tulolämpötila, maks. °C 60 Tulomäärä, min. l/h (l/min) 2000 (33,3) Tuloletkun pituus (minimi) m 7,5 Tuloletku, halkaisija (minimi) tuuma 1 Suoritustiedot Työpaine MPa (baa- ria) 50 (500) Maks. käyttöpaine (varmuusventtiili) MPa (baa- ria) 62 (620) Syöttömäärä, vesi l/h (l/min) 1800 (30) Suutinkoot -- 15060 Käsisuihkupistoolin takaiskuvoima N 158 Käyttöaineet Öljymäärä - pumppu l 2,5 Öljytyyppi - pumppu SAE 15W-40 Mitat ja painot Pituus x leveys x korkeus mm 747 x 1317 x 1093 Tyypillinen käyttöpaino kg 317 Mitatut arvot EN 60335-2-79 mukaisesti Käsi-käsivarsi tärinäarvo Roottorisuutin m/s

9,4 Laakasuihkusuutin m/s

1,4 Epävarmuus K m/s

dB(A) 82 Epävarmuus K

dB(A) 3 Äänitehotaso L
