Halkaisutyypi	Pystysuuntainen halkoja
Teho	2200 W
Halkaisuvoima	5 tonnia
Halkojen pituus	Jopa 52 cm
Mitat	100 x 40 x 100 cm
Paino	70 kg
Käyttö	Erinomainen polttopuun halkaisuun
Huolto	Tarkista säännöllisesti terien kunto ja voitele liikkuvat osat
Turvallisuus	Käytä käsineitä ja suojalaseja, älä ylikuormita laitetta
Takuu	2 vuotta

Usein kysytyt kysymykset - KHS 5204 AL-KO

Kuinka kokoan AL-KO KHS 5204 -halkojan?

Kokoa AL-KO KHS 5204 -halkoja seuraamalla käyttöohjeessa annettuja ohjeita. Varmista, että ohjaustanko ja jalusta on kiinnitetty oikein ja että kaikki ruuvit ovat tiukasti kiinni.

Minkä tyyppistä puuta AL-KO KHS 5204 voi halkaista?

AL-KO KHS 5204 on suunniteltu halkomaan polttopuuta, mukaan lukien kovaa ja pehmeää puuta, jonka halkaisija on enintään 25 cm.

Mitä tehdä, jos halkoja ei käynnisty?

Jos halkoja ei käynnisty, tarkista ensin, että laite on kytketty oikein ja että pistorasia toimii. Varmista myös, että turvapainike on "ON"-asennossa.

Kuinka huollan AL-KO KHS 5204 -halkojani?

Huolla halkojaa puhdistamalla osat säännöllisesti käytön jälkeen, tarkistamalla terien kunto ja voitelemalla liikkuvat osat. Katso käyttöohjeesta tarkemmat huolto-ohjeet.

Mikä on AL-KO KHS 5204 -halkojan teho?

AL-KO KHS 5204 -halkojalla on 5 tonnin teho, mikä mahdollistaa tehokkaan puun halkaisun.

Kuinka ratkaisen puun jumittumisen halkojassa?

Jos puu jumittuu, pysäytä halkoja ja irrota se pistorasiasta. Poista jumissa oleva puu varovasti käyttämällä suojakäsineitä. Älä yritä poistaa puuta, kun halkoja on käynnissä.

Mikä on AL-KO KHS 5204 -halkojan takuu?

AL-KO KHS 5204 -halkojalla on yleensä 2 vuoden takuu, mutta se voi vaihdella jälleenmyyjän mukaan. Tarkista ostokuitti saadaksesi tarkemmat tiedot.

Voinko käyttää halkojaa kostealla säällä?

Suositellaan, ettei AL-KO KHS 5204 -halkojaa käytetä sateella tai märillä pinnoilla sähköiskun tai laitteen vaurioitumisen välttämiseksi.

Mistä voin ostaa varaosia halkojalleni?

Voit ostaa varaosia AL-KO KHS 5204 -halkojalle valtuutetuilta AL-KO-jälleenmyyjiltä tai heidän viralliselta verkkosivustoltaan.

KÄYTTÖOHJE KHS 5204 AL-KO

1 Tietoa kayttöohjeesta 242

1.1 Merkkien selyitykset ja huomiosanat 242

2 Tuotekuvaus 242

2.1 Käytötarkoituksen mukainen käytto 242
2.2 Mahdollinen vārānlainen kāytto 242
2.3 Turva- ja suojalaitteet 243

2.3.1 Moottorinsuojakytkin 243
2.3.2 Virtajohto 243

2.4 Sähkötekniset vaatimukset 243
2.5 Tuotteynyleiskuva 244
2.6 Laitteessa kaytettavat merkinnat 244

3 Turvallisuusohjeet 245

3.1 Käyttrajrajoitukset 245
3.2 Henkilonsuojaimet 245
3.3 Turvalliset tyoolosuhteet 245
3.4 Ihmisten, elainten ja omaisuuden turvallisuus 246
3.5 Laiteturvallisuus 246
3.6 Sahkoturvallisuus 246
3.7 Sahkötyokalun kaytto ja käsittely 247
3.8 Käyttoa koskevia turvallisuusohjeita 248

4 Asennus (01) 249

4.1 Kuljetuspyorien asennus (02) 249
4.2 Tukijalkojen asennus (KHS 5200) (03-06). 249

5 Kayttöönotto 249

5.1 Ainaennenkayttöa 250
5.2 Puunhalkaisukoneen käyttoönotto (07, 08) 250

6 Kayttö (13) 251

6.1 Puunkappaleen halkaiseminen (08, 12) 252
6.2 Juuttuneen puunkappaleen poistaminen (09) 253

7 Työskentelytapa ja -tekniikka 253

8 Huolto ja hoito 253

8.1 Hoito 253
8.2 Huoltotyot 253

8.2.1 Halkaisukiilan teroittaminen 253
8.2.2 Hydrauiikkaoljyn tarkistus ja taytto (10, 11) 253

9 Toiminta hairiotilanteissa 255
10 Kuljetus 256
11 Sailytys 256

12Havittaminen 256
13 Asiakaspalvelu ja huoIoo 257
14 Takuu ja tuotevastuu 257
15 EY-vaatimustemmukaisuusvakuutus 257

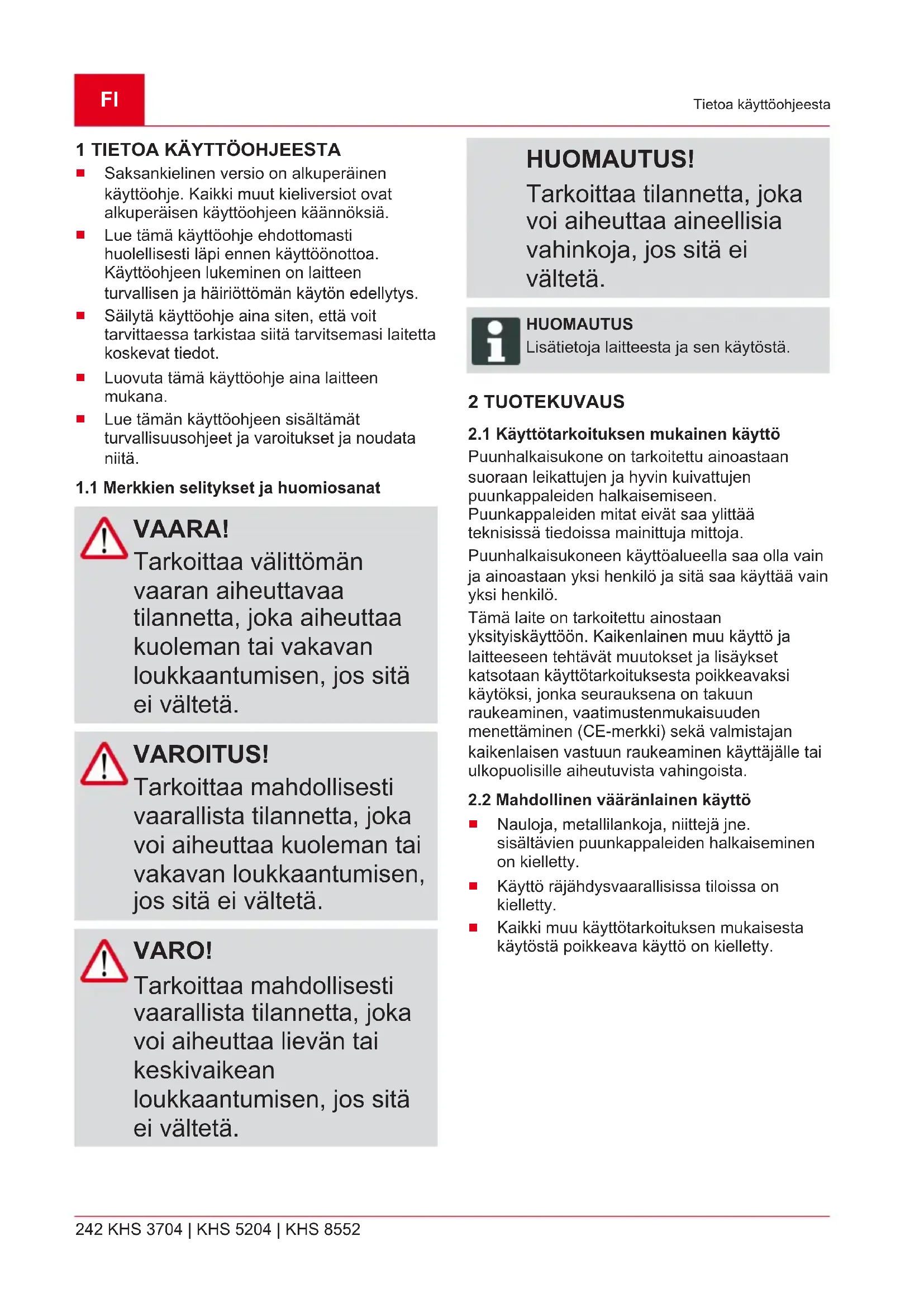

1 TIETOA KÄYTTÖOHJEESTA

Saksankielen versio on alkuperäinen käyttoohje. Kaikki muut kieliversiot ovat alkuperäisen käyttoohjeen kaannöksiä.
Lue tämä kayttöohje ehdottomasti huolellisesti lapi ennen kayttöönottoa. KAYTTOOHjeen lukeminen on laitteen turvallisen ja hairiottoman kayton edellytys.
Säilytä käyttoohje aina siten, etta voit
tarvittaessa tarkistaa siita tarvitsemasi laitetta
koskevat tiedot.
Luovuta tämä käyttoohje aina laitteen mukana.
Lue tämän käytöohjeen sisälätamat turvallisuusohjeet ja varoitukset ja noudata niitä.

1.1 Merkkien solitykset ja huomiosanat

VAARA!

Tarkoittaa välittöman
vaaran aiheuttavaa
tilannetta, joka aiheuttaa
kuoleman taivakavan
loukkaantumisen, jos sitä
ei välttetä.

VAROITUS!

Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman taivakavan loukkaantumisen, sosita ei valteta.

VARO!

Tarkoittaa mahdollisesti
vaarallista tilannetta, joka
voi aiheuttaa liv'an tai
keskivaikean
loukkaantumisen, jos sitä
ei valtetä.

HUOMAUTUS!

Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja,Jos sitä ei valteta.

HUOMAUTUS

Lisatietoja laitteesta ja sen kaytosta.

2 TUOTEKUVAUS

2.1 Käytötarkoituksen mukainen käytto

Puunhalkaisukone on tarkoitettu ainoastaansuoraan leikattujen ja hyvin kuivattujenpuunkappaleiden halkaisemiseen.

Puunkappaleiden mitat eivat saa yllittä teknisissä tiedoissa mainittuja mittoja.

Puunhalkaisukoneen käyttoalueella saa olla vain ja ainoastaan yksi henkilö ja sitä saa käyttaa vain yksi henkilö.

Tämä laite on tarkoitetu ainostaan
yksityiskayttoen. Kaikenlainen muu käytö ja
laitteseen tehtävat muutokset ja lisäykset
katsotaan käytöttarkoituksesta poikkeavaksi
käytöksi, Jonka seurauksena on takuun
raukeaminen, vaatimustemukaisuuden
menettäminen (CE-merkki) sekä valmistajan
kaikenlaisen vastuun raukeaminen käytäjalle tai
ulkopuolisille aiheutuvista vahingoista.

2.2 Mahdollinen vaäränlainen käytto

Nauloja, metallilankoja, niittejä jne. sisälväien puunkappaleiden halkaiseminen on kielletty.
Käytö rajähdysvaarallisissa tiloissa on kielletty.
Kaikki muu käytötarkoituksen mukaisesta käytösta poikkeava käytö on kelletty.

2.3 Turva- ja suojalaitteet

VAROITUS! Loukkaantumisvaara

Vialiset ja toiminnasta poistetut turva- ja suojalaitteet voivat saada aikaanvakavia vammoja.

Korjauta vialiset turvaja suojalaitteet.
Alä koskaan poistaturva- ja suojalaitteita toiminnasta.

2.3.1 Moottorinsuojakytkin

Jos puunhalkaisukone ylikuormittuu,
moottorinsuojakytkin sammuttaa moottorin.
Moottorinsuojakytkintä ei saa poistaa
toiminnasta.

Jos moottorinsuojakytkin on sammuttanut puunhalkaisukoneen, toimi seuraavasti:

1. Irrota puunhalkaisukone sahkoverkosta.
2. Poista ylikuormittumisen syy.
3. Usean minuutin jäahtymisajan jälkeen liitä puunhalkaisukone takaisin sahköverkkoon.
4. Kytke puunhalkaisukone paalle.

2.3.2 Virtajohto

VAROITUS! Sähköiskun aiheuttama loukkaantumisvaara Vaurioitunut virtajohto voi aiheuttaa sähköiskun ja sitä kautta vakavia vammoja.

Varmista, ettei virtajohto ole vaurioitunut tai katkennut.

Käytä ainoastaan VDE 0282 -märäryksen osan 14 laatuluokan H07RN-F vaatimukset tāyttävi kumipäälysteisi ja johtoja, joiden johdinten poikkipinta-ala on vähintään 2,5mm^2
Johdon sallittu enimmäispituus on 10 m. Tätäpidempi johto heikentäa moottorin tehoa ja siten puunhalkaisukoneen toimintatehoa.
Virtajohdon, verkkopistokkeen ja kytkentarasian on oltava vauroitumattomia. Viallsta virtajohtoa (jossa on esim. murtumia, viltoja, puristumia tai taitoksia eristeessä) ei saa kayttä.
Virtajohdon, verkkopistokkeen ja kytkentärasian korjaustöitä saa tehdä ainoastaan sahköalan ammattihenkilöt.
Pistolitannat eivat saa olla alteina kosteudelle.
Jos virtajohto on vauroitunut, irrota se heti sahkoverkosta.

2.4 Sähkötekniset vaatimukset

AC230V/50Hz
Virtajohdon johdinten poikkipinta-ala vahintaan = 2,5mm^2
Verkkoliitannsulakekoko vahintaan = 16 A

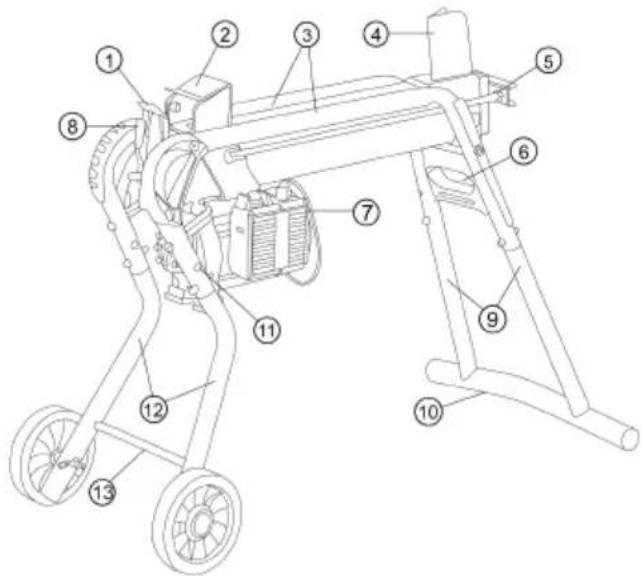

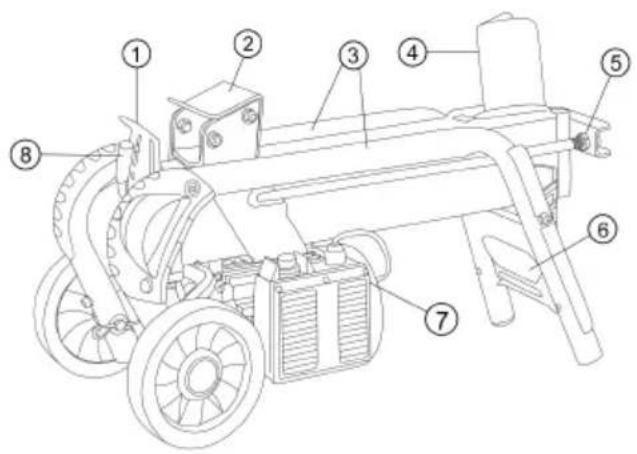

2.5 Tuotteen yleiskuva

1 Suojalevy 8 Ohjausvipu
2 Halontyönnin 9 Takajalat (vain KHS 5204 / KHS 8552)
3 Halon ohjausputki 10 Tukijalka (vain KHS 5204 / KHS 8552)
4 Halkaisukiila 11 Kuljetuspyörien sailytyspaikka (vain KHS 5204 / KHS 8552)
5 Männanvari 12 Etujalat (vain KHS 5204 / KHS 8552)
6 Siirtokahva 13 Etupoikkipalkki (vain KHS 5204 / KHS 8552)
7 Sahkömoottorin virtakytkin

2.6 Laitteessa käytettäv t merkinnät

Symboli Merkitys

Lue kayttoohje ennen kayttoonotto!

Pidaulkopuoliset henkilot poissa vaara-alueelta!

Huomio -vaara! Pidä kädet loitolla halkaisukiilasta!

Irrota laite sahkoverkosta ennen huoltotöitä!

Käytä suojakäsiniteita!

Symboli Merkitys

Käyturvajalkineita!

Käytä suojalaseja!

Käytä laitetta molemmän käsin!

3 TURVALLISUUSOHJEET

VAARA!

Tietamattomyss
turvallisuusohjeista
aiheuttaa hengenvaaran
ja vakavien
ruumiinvammojen
vaaran

Tietamattomyss
turvallisuus- ja
kayttoohjeista voi
aiheuttaa erittain vakavia
vammoja ja jopa
kuoleman.

Tutustu kaikkin tassä käyttoohjeessa ja muissa mainituissa käyttoohjeissa annettaviin turvallisuusja käyttoohjeisiin ja ota ne huomioon ennen laitteen käyttoa.
Säilytä kaikki toimitukseen sisältyvät asiakirjat tulevaa tarvetta varten.

3.1 Käytäjarajoitukset

Alle 16-vuotiaat nuoret tai henkilöt, jotka eivät ole lukeneet käyttoohjetta, eivät saa käyttaa laitetta. Noudata mahdollisia käyttagän vähimmäisikäa koskevia kansallisia turvallisuusmaäräyksiä.

Laitetta ei saa käyttaa alkoholin, huumeiden tai laakkeiden vaikutuksen alaisena.

3.2 Henkilönssuojaimet

Paan ja raajoen vammojen sekä kuulovaurioiden valttamiseksi on kaytettavmaarysten mukaista vaatetusta ja suojavarustusta.
Vaatetuksen on oltavataarkoituksenmukainen (ihonmyotainen), eikä se saa estaà liikkumista. Pitkäthiukset on ehdottomasti suojattava hiusverkolla. Alakoskaan käytä lóysiä vaatteita tai muita varusteita, jotka voivat tartua laitteseen tai jotka mekanismi voi vetälaitteseen, kuten esimerkiki huiveja, leveitä paitoja tai pitkiä kaulaketjuja.
Käytettäviä henkilonsuojaimia ovat:

kuulonsuojaimet ja suojalasit
pitkät housut ja tukevat kengät
suojakäineet.

3.3 Turvalliset työolosuhteet

Työskentele vain
päävänvalossa tai erittäin
kirkkaassa
keinovalaistuksessa.

Sijoita laite aina kiinteallee, tasaiselle alustalle. Sitä ei saa käyttaa vinossa.
Varmista laitteen vakaus.

3.4 Ihmisten, elänten ja omaisuuden turvallisus

• Ota huomioon, että käytäja on vastuussa sellaisista onnettomuiksista ja vahingoista, joita voi aiheutua muille ihmisille tai heidän omaisuudelleen.
  Käytä laitetta vain niihin toihin, joihin se on tarkoitettu.
  Käytötarkoituksesta
  poikkeava käytö voi aiheuttaa
  vammoja ja aineellisia
  vahinkoja.
  Kytke laite paallee vain, kun työskentelyalueella ei ole muita ihmisia tai eläimiä.
  Noudata turvaetäisyyttä ihmisin ja eläimiin ja/tai kytke laite pois paälta, kun ihmiset ja eläimet lahestyvat sitä.

3.5 Laiteturvallisuus

Käytä laitetta vain seuraavin edellytyksin:

Laite ei ole likainen.
Laitteessa ei ole minkäänlaisia vaurioita.
Kaikki kayttöelementit toimivat.

Alä ylikuormita laitetta. Se on tarkoitettu kevyeen työskentelyyn yksityiskäytössä. Ylikuormitus vaurioittaa laitetta.
Alä käytä laitetta, jos siinä on kuluneita tai viallisia osia. Vaihda viallisten osien tilalle aina valmistajan alkuperäisvaraosat. Jos laitetta käytetaän, vaikka siinä on kuluneita tai viallisia osia, valmistajalle ei voida esittä takuuvaatimuksia.

HUOMAUTUS

Korjaustöitä saavat suorittaa ainoastaan pätevat ammattilikkeet tai AL-KO-huoltopisteet.

3.6 Sahkoturvallisuus

Sahkötyökalun
liitäntäpistokkeen on
sovittava pistorasiaan.
Pistoketta ei saa muuttaa
millaän cavalla.
Suojamaadoitettuja
sahkötyökaluja ei saa
käyttaä pistokesovittimien
kanssa. Muuttamattomat
pistokkeet ja sopivat
pistorasiat vähentävät
sahköiskun vaaraa.
Välta koskettamasta maadoitettuja pintoja, kuten putkia, lampopattereita,

liesä ja jäkaappeja. Niiden koskettaminen lisä sahköiskun vaaraa.

Alä altista sahkötyokalujsateelle tai kosteudelle.

Veden pääseminen
sähkötyökalun sisälle lisää
sähköiskun vaaraa.

Alä kaytä liitäntäjohtoa sähkötyökalun kantamiseen, ripustamiseen tai pistokkeen irrottamiseen pistorasiasta. Pidä liitäntäjohto loitolla kuumuudesta, öljysta, terävistä reunoista ja liikkuvista osista. Vialinen tai kiertynyt liitäntäjohto lisää sähköiskun vaaraa.

Jos sähkötyökalua käytetään ulkona, käytä ainoastaan ulkokäyttoön soveltuvia jatkojohtoja.

Ulkokayttoön soveltuvan
jatkojhodon kayttäminen
vähentä sahköiskun vaaraa.

Käytä
vikavirtasuojakytkintä, jos
sähkötyökalua joudutaan
käyttaaän kosseassa
ympäristössä.

Vikavirtasuojakytkimen käytto
vähentä sähköiskun vaaraa.

3.7 Sähkötyökalun käytto ja käsittely

Alä ylikuormita sähkötyökalua. Käytä aina kuhunkin työhön sopivaa sähkötyökalua. Sopiva sähkötyökalu on tehokas ja turvallinen valinta ilmoitetulla tehoalueella.

Alä kaytā sahkötyokalua, Jonka virtakytkin on vialinen. Jos sahkötyokalun kytkominen paallee ja pois paaltä ei ole mahdolista, sahkötyokalu on vaarallinen ja korjattava.

• Irrota pistoke pistorasiasta ja/tai poista irrotettava akku ennen laitteen säätämistä, osien vaihtamista tai varastroimista. Tämä esta sahkötyokalun käynnistymisen vahingossa.

Säilytä sahkötyokalu lasten ulottumattomissa. Älä anna sahkötyokalua sellaisten henkilöden käyttoön, jotka eivät tunne sitä tai eivät ole lukeneet tata käyttoohjetta. Sähkötyokalut ovat vaarallisia kokemattomien käytäjien käsissä.

Huolla sahkötyökaluja ja muita välineitä huolellisesti. Tarkista, etta liikkuvat osat toimivat moitteettomasti

eivatka ole jumissa.

Tarkista myös, etta mikaän osa ei ole katkennut tai vioittunut siten, etta se vaikuttaa sahkötyokaluntoinintaan. Korjauta vialiset osat ennen sahkötyokalun käytöä.

Tapaturmat johtuvat yleensä siitä, etta sahkötyokalua ei ole huollettu oikein.

Pidä leikkuuterät terävinä ja puhtaina. Huolellisesti hoidetut ja terävät leikkuuterät eivät juutu helposti kiinni, ja niitä on helppo ohjata.
Käytä sahkötyokaluja, välineitäm. niiden käyttoohjeiden mukaisesti. Ota huomioontyöolosuhteet ja suoritettava työ.

Sahkötyökalujen käytto muussa kuin niiden käytötarkoituksessa voi aiheuttaa vaaratilanteita.

Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljytöminä ja rasvattomina. Jos kahvat tai tartuntapinnat ovat liukkaita, sähkötyökalua on vaikea käyttaa ja hallita odottamattomissa tilanteissa.

3.8 Käytöä koskevia turvallisuusohjeita

Alä jatä kayttövalmista laitetta ilman valvontaa.
Puhdista laite jokaisen käyttokerran jälkeen.
- Està laitteen käytto asiattomilta.
Laitetta saa kayttä vain yksi henkilo.
Alä koskaan siirrä laitetta moottorin ollessa käynnissä.
Alä koskaan käytä laitetta vesi- tai lumisateessa.
- Irrota laite sahkoverkostaseuraavien toimien ajaksi:

huolto- ja puhdistustyö
saatotyot
Kuljetus
työskentelytauot
häröt.

Alà tartu halkaisukiilasta.

4ASENNUS (01)

VAROITUS! Puutteellisen asennuksen aiheuttama loukkaantumisvaara!

Puutteellisesti asennetun laitteen kaytto voi aiheuttaavakavia vammoja.

Käytä vain täydellisesti asennettua laitetta!
Tarkista aina ennenturva- ja suojalaitteidenkytkemistä toimintaan,ettne ovat paikallaan ja toimintakyiset!

HUOMAUTUS

Tarvittavat asennustyokalut eivat sisally toimitukseen.

Tarvittava tyokalu, ks. kuva 01.

4.1 Kuljetuspyorien asennus (02)

Pistä akseli (02/1)ulkokautta pyörän ja putken lapi ja lukitse se jousisokalla (02/2).

4.2 Tukijalkojen asennus (KHS 5200) (03-06)

HUOMAUTUS

Kuljetuspyorat on tarkoitettu ainoastaan puunhalkaisukoneen siirtamiseen.

Halkaisutyön ajaksi kuljetuspyorat on irrotettava tukijaloista ja kiinnitettävä sailytyspaikkaan.

1. Asenna kuljetuspyorat molempiin etujalkoihin.
2. Kallista puunhalkaisukone toiselle kyljelleen ja asenna vastakkaisen puolen etu- ja takajalka.

3. Pistä jalka (03/1, 05/1) vasteeseen asti putkirunkoon (03/2, 05/2) ja kiinnitä se ruuvien, aluslevyjen ja lukkomutterien avulla (03/3, 05/3).

4. Käennä puunhalkaisukone toisen henkilön avulla toiselle kyljelleen ja asenna loput jalat. Nosta puunhalkaisukone pystyn.

5. Käannä puunhalkaisukone pystyyn (männanvari ylospain) ja kierrä tukijalat (04/1) takajalkoihin.
6. Nosta puunhalkaisukone perusasentoon ja asenna etupoikkipalkki (06/1) kierretangon (06/2) avulla.

5 KÄYTTOÖNOTTO

VAROITUS! Kaatuvan laitteen aiheuttama loukkaantumisvaara

Laitteen kaatuminen voi
aiheuttaa vakavia
vammoja ja vahinkoja.

Varmista,etta laite ei päase kaatumaan.

VAROITUS! Vialissen laitteen aiheuttama loukkaantumisvaara

Vialissen laitteen käytö voi
aiheuttaa vakavia
vammoja ja vaurioittaa
laitetta.

Käytä laitetta vain, kun siinä ei ole vikoja tai vaurioita eikä puuttuvia tai puutteellisesti kiinnitetyjä osia.

VAARA!

Sahköiskuvaara, jos käytetaan ilman vikavirtasuojaktykinta

Jos laitetta käytetään
ilman
verkkovirtaliitännässä
olevaa
vikavirtasuojakytkintä,
seurauksena voivat olla
sähköiskun aiheuttamat
vakavat vammat tai jopa
kuolema.

Tarkista ennen laitteen liittämista, onko verkkovirtaliitännäss avikavirtasuojakytkin enintäan 0,03 A:n vikavirralle.
Jos et pysty
varmistamaan, onko
vikavirtasuojakytkintä:
Käytä ylimääräistä
kannettavaa
vikavirtasuojalaitetta
kytketyllä
suojajohtimella (PRCD-vikavirtasuojakytkin).

5.1 Aina ennen käytöä

VAROITUS! Kaatuvan laitteen aiheuttama loukkaantumisvaara

Laitteen kaatuminen voi
aiheuttaavakavia
vammoja ja vahinkoja.

Varmista,etta laite ei päase kaatumaan.

1. Tarkista puunhalkaisukone silmämääräisesti.

Puunhalkaisukonetta ei saa ottaa käyttoön,Jos siitä puuttuu osia tai siinä on vialisia tai puutteellisesti kiinnitettyjä osia.

1. Tarkista virtajohto silmämääräisesti.

Viallsta virtajohtoa (jossa on esim. murtumia, viltoja, puristumia tai taitoksia eristeessä) ei saa kayttä.

1. Tarkista hydraulikkajärestelmäsimmääräisesti vuotojen varalta.

Puunhalkaisukonetta ei saa ottaa kayttoön,Jos hydraulikkajärjestelmä nayttä vuotavan.

1. Estä puunhalkaisukoneen liikkuminen alustalla sopivin kinoin.

5.2 Puunhalkaisukoneen käytöönotto (07, 08)

HUOMAUTUS

Kuljetuspyorat on tarkoitettu ainoastaan puunhalkaisukoneen siirtamiseen.

Halkaisutyön ajaksi kuljetuspyorat on irrotettava tukijaloista ja kiinnitettavä sailytyspaikkaan.

1. Sijoita puunhalkaisukone tasaiselle, kiinteallee alustalle vaakasuoraan tai mahdollisuuksien mukaan hieman ohjausvivun suuntaan (venttiilien sijaintipaikka) kallistuen. Jos laite kallistuu halkaisukiilan suuntaan, sen halkaisuvoima pienenee.
2. Aseta virtajohto niin, ettei se päase taittumaan, puristumaan tai muulla tavoin vauroitumaan.

3. Liītā virtajoho sahköverkloon.

4. Avaa ilmausruuvia (07/1) 3-4 kierrosta. Huomautus: Kirista ilmausruuvi jalleen kayton jalkeen!

5. Turvapysätyksen testaaminen:

Paina yhdellä kaddellä sahkömoottorin virtapainiketta (08/1) ja pidä se pohjassa.
Kun moottori on saavuttanut lopullisen pyorimisnopeutensa, paina ohjausvipu (08/2) toisella kadellä kokonaan alas.
Vapautajompikumpi hallintaelementeistä:virtapainike tai ohjausvipu.Halontyontimen on pysahdyttavavalittomasti!
Vapauta toinen hallintaelementeistä. Halontyönnin palautuu lahtoasentoonsa.

6 KÄYTTÖ (13)

VAROITUS!

Loukkaantumisvaara, jos konetta käytää useampi kuin yksi henkilö

Jos laitetta käyttaa kaksitai useampi henkilö,seurauksena voi ollavakavia vammoja.

Käytä konetta vain yksin.
Pidä muut ihmiset loitolla ja estaheitä ennen kaikkea ottamasta kiinni puunkappaleesta, jota parhaillaan halkaistaan.

VAROITUS!

Loukkaantumisvaara puun pirstoutumisentakia

Pitkään varastoitu kuiva
kovapuu, épääännölliseti
kasvaneet oksat,
epääännölliset
puunkappaleet sekä
puunkappaleet, joissa on
useita oksankohtia, voivat
pirstoutua halkaisun
aikana. Ilmaan lentävat
puunkappaleet voivat
aiheuttaa vakavia
vammoja.

Halkaise vain suoria puunkappaleita, joden leikkauspinta on suora ja suorassa kulmassa puunkappaleen pitkään sivuun nahden.
Käytä ehdottomasti ohjeiden mukaista suojavaatetusta.

HUOMAUTUS!

Epääasianmukaisen käsittelyn aiheuttamat vauriot

Laite voi vaurioitua tai tuhoutua.

Aseta puunkappaleet halkaisukoneeseen aina pitkittain, ei koskaan poikittain.
Alä koskaan yritahalkaista puunkappaletta pakollayllapitamalla hydraulista painetta.

Laitetta käytettaessä on aina oltavakäyttoaluella (13)!

6.1 Puunkappaleen halkaiseminen (08, 12)

VAROITUS! Loukkaantumisvaara käytöalueen ulkopuolella

Oleskelu käyttoalueenulkopuolella puitahalkaistaessa aiheuttaavakavien vammojenvaaran.

Alä koskaan oleskelemuulla kuinpunhalkaisukoneenkayttöalueella puitahalkaistaessa.
Alä pidä kiinni puunkappaleesta, jota parhaillaan halkaistaan.

VARO! Epäsiistin työskentelyalueen aiheuttama loukkaantumisvaara

Sekaisin lojuvat puunkappaleet ja epajärjestys aiheuttavat työalueella kompastumisja liukastumisvaaran.

Säilytä halkaistavia puunkappaleita siististi pinossa.
- Poista halkaistut puunkappaleet ja lastut heti työskentelyalueelta.

1. Aseta puunkappale halkaisukoneeseen pitkittäin niin, etta halon ohjausputket pitvät sitä paikallaan.

Huomautus: Laita puunhalkaisukoneeseen (12) vain suoria puunkappaleita, joden leikkauspinta on suora ja suorassa kulmassa!

1. Paina yhdellä kaddellä sahkömoottorin virtapainiketta (08/1) ja pidä se pohjassa.
2. Kun moottori on saavuttanut lopullisen pyorimisnopeutensa, paina ohjausvipu (08/2) toisella kadellä kokonaan alas.

Halontyönnin painaa puunkappaleen halkaisukiilaa vasten. Puunkappale halkeaa.

1. Halontyönnin palaa takaisin lahtöasentoonsa, kun vihrea virtapainike ja ohjausvipu vapautetaan.

6.2 Juuttuneen puunkappaleen poistaminen (09)

VARO!

Loukkaantumisvaara, jos juuttunut puunkappale poistetaan lyomällä

Jos kiinni juuttunut
puunkappale irrotetaan
laitteesta lyomällä,
seurauksena voi olla
vammoja ja laitevaurioita.

Alä koskaan lyö juuttunutta puunkappaletta irti tyokalulla.

1. Irrota molemmat kädet virtapainikkeesta ja ohjausvivusta.
2. Anna halontyöntimen pysähtyä kokonaan.
3. Työnnä puukiila (09/1) juuttuneen puunkappaleen alle.
4. Paina puukiila halontyontimen avulla juuttuneen puunkappaleen alle kokonaan.
5. Toista tarvittaessa suuremmalla kiilalla, kunnes puunkappale irtoaa.

7 TYÖSKENTELYTAPA JA -TEKNIIKKA

Halkaise aina hyvin kuivattua puuta. Se on helpompi halkaista kuin tuore, kostea puu.
Erittäin paksuja puunkappaleita on helpompi halkaista, kun ne ovat lyhyempiä.

8 HUOLTO JA HOITO

VAROITUS!

Loukkaantumisvaara huoltotoissä

Epääasialinen huolto voi
aiheuttaa vakavia
vammoja ja vaurioittaa
laitetta.

• Irrota laite sähköverkosta ennen huoltotöità!
• Korjauta laite aina ammattikorjaamossa.

8.1 Hoito

Ohjainpinnan puhdistaminen

1. Puhdista halontyontimen ohjainpinta sannollisesti - etenkin kun halkaistavana on hartsipitoisia puunkappaleita.

8.2 Huoltotyöt

8.2.1 Halkaisukiilan teroittaminen

1. Teroita halkaisukiila tarvittaessa sopivalla viilalla.

8.2.2 Hydraulikkaoljyn tarkistus ja taytto (10, 11)

Tarkista oljytaso paivittain ja vaihda hydraulikkaoljy 1 vuoden tai 150 kayttotunnin jälkeen. Täytöön ja vaihtoon on kaytettä V HLP 46 -hydraulikkaoljya.

VAROITUS!

Kaatumisen aiheuttamaloukkaantumisvaara

Pystyn dostetu,
vaakasuorassa
kaytettavaksi tarkoitetu
puunhalkaisukone kaatuu
erittain herkasti. Se voi
aiheuttaa vakavia
vammoja ja laitevaurioita.

Alä koskaan nosta laitetta pystyn yksin.
Pidä pystyyn dostetusta laitteesta aina kiinni tai tue se kaatumisen estämiseksi.

HUOMAUTUS!

Hydraulikkaöljyn aiheuttaman laitevaurion vaara

Väärä hydraulikkaöljy ja liian pieni tai suuri määrä oljyä johtavat toimintahäriöihin sekä kuumentumiseen, mikä voi vaurioittaa hydraulikkaöljya.

Käytä ainoastaan ohjeissa ilmoitettua hydraulikkaöljya.
Tarkista öljytasosännöllisesti ja lisäahydraulikkaöljatarvittaessa.

Täyttoën ja vaihtoon on käytettäva HLP 46 -viskositeettiluokan hydraulikkaöljya.

HUOMAUTUS

Hydraulikkaoljyn tasoa tarkistettaessa halontyontimen on aina oltava ajettuna sisaan.

1. Käannä puunhalkaisukone ympäri pyörien kautta, nosta se pystyyn ja pidä siitta kiinni kokotoimenpiteen ajan.
2. Kierra oljyn mittatikku (10/1) ulos ja pyyhi se puhtaaksi puhtaalla, nukkaamattomalla liinalla.
3. Laita oljyn mittatikku paikalleen vasteseen asti ja vedä se jälleen ulos.

Oljyn tason on oltava min.- ja max.- merkintöjen valissä (10). Lisaa tarvittaessa hydraulikkaoljya (11/2) suppilon (11/1) kautta.

1. Tarkista tiiviste (10/2) vaurioiden varalta ja vaihda se tarvittaessa.
2. Kierra oljyn mittatikku takaisin paikalleen ja kiristä se kevyesti, jotta sylinterinkannen kierre ei vaurioidu.

HUOMAUTUS

Öljäe itarvitse vaihtaa.

9 TOIMINTA HAIROTILANTEISSA

Jos hairiöitä ilmenee, kytke puunhalkaisukone pois päälä ja irrota verkkopistoke. Jos hairiöitä ei voi poistaa seuraavan taulukon perusteella, ne on annettava valtuutetun ammattilikkeen poistettaviki si.

Häiriö Syy Korjaaminen
Halontyönnin ei liiku sisään/ulos	Lian vähän hydraulikkaöljä Hydraulikkaöljyn lisäys
	Hydraulikkapumppu viallinen Vaihdata hydraulikkapumppu ammattilikkeessä tai AL-KO-huoltopisteessä.
	Laite on kallistunut halkaisukilaan pän	Aseta laite vaakasuoraan tai kallista se ohjausvivun suuntaan.
Pölkykelkassa ei ole voimaa Lian vähän hydraulikkaöljä Hydraulikkaöljyn lisäys
			Laite on kallistunut halkaisukilaan pän	Aseta laite vaakasuoraan tai kallista se ohjausvivun suuntaan.
Hydraulikkapumppu viheltä, halontyönnin nykii	Lian vähän hydraulikkaöljä Hydraulikkaöljyn lisäys
	Laite on kallistunut halkaisukilaan pän	Aseta laite vaakasuoraan tai kallista se ohjausvivun suuntaan.
	Ilmaa kierrossa Avaa ilmausruuvi.
Mooottori kuumenee erittäin voimakkaasti	Jatkojhdon poikkipinta-ala on liian pieni	Käytä poikkipinta-alaltaan suurempaa jatkojohtoa.
Mooottori ei käynnisty Moottorinsuojakytkin on lauennut	Odota, kunnes moottori on jäähtynyt.
	Verkkovirtapistoke tai pistorasia viallinen	Tarkastuta ja tarvittaessa vaihdata sähköalan ammattihenkilöllä.
	Virtajohto viallinen Tarkastuta ja tarvittaessa vaihdata sähköalan ammattihenkilöllä.
	Sähkömoottori viallinen Tarkastuta ja tarvittaessa vaihdata sähköalan ammattihenkilöllä.

10 KULJETUS

HUOMAUTUS!

Epäasialisen kuljetuksen aiheuttama vaurioiden vaara

Jos kuljetusta ei hoideta asianmukaisesti, puunhalkaisukone voi vaurioitua.

Aina ennen laitteen siirtämista irrota verkkopistoke ja kirsta ilmausruuvi.
Nosta puunhalkaisukonetta ainoastaan siirtokahvasta.
Alä nosta puunhalkaisukonetta sylinterin kiinnityskohdasta, mannänvarresta tai muista osista.

1. Nosta puunhalkaisukonetta siirtokahvasta ja siirra sita vetamalla tai tyontamalla.

11 SÄILYTYS

1. Irrota puunhalkaisukone sahkoverkosta.
2. Puhdista laite perusteellisesti jokaisen käytökerran jälkeen ja asenna kaikki suojukset (jos on). Halontyöntimen on oltava paateasennossa.
3. Sailyta laitetta kuivassa, lukittavassa paikassa poissa lasten ulottuvilta.

12 HAVITTÄMINEN

Sahkö- ja elektroniikkalaitteita koskevaan lakiin liittyvia huomautuksia

Käytösta poistetut sahkö- ja elektroniikkalaitteet eivat kuulu sekajatteseen, vaan ne on toimitettava erilliseen keräykseen!
Käytösta poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistettava ennen laitteen luovuttamista keräyspisteeseen! Niiden havittämisetä on saädetty erikseen paristoja ja akkuja koskevassa lainsäädännössä.
Sahko- ja elektroniikkalaitteiden omistajat/kayttajt ovat lain nojalla velvollisia palauttamaan laitteet, kun ne on poistetu kaytosta.
Loppukayttäja on vastuussa siitta, ettahänen henkilökohtaisetietonsa poistetaan havitettävastlaaitteesta!

Yliviivattua jäteastiaa esittävä symboli tarkoittaa,
että sahkö- ja elektronikkalaitteita ei saa havittäa
kotitalousjätteen mukana.

Käytösta pointetut sahkö- ja elektroniikkalaitteet
voidaan luovuttaa maksutta seuraaviin
vastaanottopisteisiin:

Kunnalliset jate- tai keräyspisteet (esim. kuntien juteasemat)
Sähkölaitteiden myntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on velvoitetu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti.

Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Europan Unioniin kuuluvissa maissa ja joita koskee direktiivi 2012/19/EU. Europan unioninulkopuolisissa maissa voi olla naistä poikkeavia märäyksiä sahkö- ja elektroniikkalaitteiden havittamisesta.

13 ASIAKASPVALEU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysmyksissä ota yhteyttä lahimpään AL-KO-huoltopisteeseen.

Niiden yhteystiedot loytyvat internet-osoitteesta

Jos laitteessa esiintyy lakisäteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassaoloaika maäräytyy laitteen ostomaan lainsäddännon mukaan.

Takuu on voimassa vain, kun:

tata kayttohjetta noudatetaan
laitetta kasitellaaan asianmukaisesti
kaytetaan alkuperaisvaraosia.

Takuu raukeaa, jos:

laitetta yritetaan korjata omavaltaisesti
laitteeseen tehdäan omavaltaisia teknisia muutoksia
laitetta kaytetaan sen kayttotarkoituksen vastaisesti.

Takuu ja tuotevastuu eivat koske:

tavallisesta käytösta johtuvia maalipinnan vaurioita
■ kulutusosia, joita ei ole kehystetty xxxxx (x) varaosaluettelossa,

Takuu- ja tuotevastuuaika alkavat siita, kun ensimmäinen loppukäytäjan ostaa laitteen. Ratkaiseva on ostokuitin paivämärä. Ota yhteys laitteen myyjän tai lahimpään valtuutettuun huoltopisteeseen ja esità takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esittä myyjälle tuotevastuulainsäädännön piirin kuulvia vaatimuksia.

15 EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme taten, etta tamä tuote tayttä markkinoille tuodussa muodossaan yhdenmukaistettujen EU-direktiivien, EU-turvallisuusstandardien ja tuotekohtaisten standardien vaatimukset.

Tuote

Puunhalkaisukone

Sarjanumero

G4064065

Valmistaja

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359Kotz

Asiakirjojen kokoamiseen valtuutetu henkilö

Andreas Hedrich

Ichenhauser Str. 14

D-89359Kotz

Typppi

KHS 3704

KHS 5204

KHS 8552

EU-direktiivit

2006/42/EY

2014/30/EU

2011/65/EU

Yhdenmukaistetut standardit

EN 60335-1

EN 60204-1

EN 60204-1/A1

EN ISO 12100

EN 61000-3-2

EN 61000-3-11

EN 609-1

Kotz, 11.10.2017

M

Wolfgang Hergeth toimitusjohtaja

TŁUMACZENIE ORYGINALNEJ INSTRUKCJI OBSŁUGI

Spis tresci
