Tuotetyyppi	Sähkökäyttöinen halkaisukone
Malli	AL-KO LSV 6
Sähkönsyöttö	230 V AC, 50 Hz, 3-johdin (1P + N + PE)
Moottorin teho	Ei ilmoitettu ohjeessa
Halkaisukapasiteetti	Pystysuoraan leikatut, hyvin kuivat puut, mitat teknisen tiedotteen mukaan
Ohjausjärjestelmä	Kaksikätinen ohjaus turvallisuuden vuoksi
Hydrauliöljyn tyyppi	HLP 46
Öljysäiliön tilavuus	Ei ilmoitettu ohjeessa
Mitat (P × L × K)	Ei ilmoitettu ohjeessa
Paino	Ei ilmoitettu ohjeessa
Verkkojohdon enimmäispituus	10 m
Öljynvaihtoväli	1 vuosi tai 150 käyttötuntia
Säännöllinen huolto	Voitele liikkuvat pinnat jokaisen käytön jälkeen
Turvallisuus	Moottorin suojakytkin, kaksikätinen ohjaus, hätäpysäytys
Toimitukseen sisältyvät lisävarusteet	Ohjausvarret (2 kpl), halkaisupöytä, pyörät (2 kpl), puoliakselit, ohje, lisävarustepussi
Takuu	Lainmukainen takuu valmistusvirheitä vastaan

Usein kysytyt kysymykset - LSV 6 AL-KO

Mitä hydrauliöljyä käytetään AL-KO LSV 6 -halkaisukoneessa?

Käytä yksinomaan hydrauliöljyä HLP 46. Lisää tai vaihda öljyä vain tällä öljyllä.

Kuinka vaihtaa hydrauliöljy LSV 6 -halkaisukoneessa?

Aseta astia laitteen alle, irrota tyhjennysruuvi tiivisteineen, anna öljyn valua, ja kiristä ruuvi uudelleen. Lisää öljyä HLP 46.

Moottori ei käynnisty, mitä tehdä?

Tarkista ensin, onko moottorin suojakytkin lauennut (odota moottorin jäähtymistä). Tarkista sitten verkkopistoke, johto ja moottori. Sähköasentaja saattaa olla tarpeen.

Kuinka teroittaa AL-KO LSV 6 -halkaisukoneen halkaisukiila?

Poista jäämät sopivalla viilalla, teroita sitten leikkuureuna. Levitä voiteluainetta tai rasvaa käsitellyille pinnoille.

Mikä on LSV 6 -halkaisukoneen syöttöjännite?

LSV 6 -halkaisukone toimii 230 V AC -jännitteellä, 3-johtimisella verkkokaapelilla (vaihe, nolla, maa). Johdon enimmäispituus: 10 m.

Mitkä ovat tärkeimmät turvallisuusohjeet LSV 6 -halkaisukoneen käytössä?

Käytä suojakäsineitä, suojalaseja ja turvakenkiä. Käytä laitetta yksin, tasaisella alustalla, ja halkaise vain hyvin kuivia puita. Pidä kädet poissa vaaravyöhykkeestä.

Kuinka säätää halkaisupöytä LSV 6 -halkaisukoneessa?

Löysää sivutukien kiinnitysruuveja, aseta halkaisupöytä haluttuun korkeuteen (kolme mahdollista asentoa), ja kiristä ruuvit uudelleen. Pöydän tulee olla vaakasuorassa.

Mitä tehdä jos puu jää jumiin LSV 6 -halkaisukoneessa?

Älä koskaan lyö puuta. Nosta halkaisukiila ylös, aseta viisto puu pöydälle, ja laske kiila uudelleen työntääkseen jumittuneen puun eteenpäin.

Kuinka huoltaa AL-KO LSV 6 -halkaisukone jokaisen käytön jälkeen?

Puhdista laite, voitele pylvään ja halkaisukiilan liikkuvat pinnat rasvalla, joka ei sisällä hartseja tai happoja. Tarkista hydrauliöljyn määrä.

Voinko käyttää LSV 6 -halkaisukonetta sateella?

Ei, käyttö sateessa tai lumessa on kielletty. Laite on suojattava kosteudelta sähköiskun vaaran välttämiseksi.

KÄYTTÖOHJE LSV 6 AL-KO

2.4 Symbole am Gerät 12

4 Gerät auspacken (02) 18

5 Montage.... 18

2.4 Symbole am Gerät

Symbol Bedeutung

1 Tietoa käyttöohjeesta.... 165

1.1 Merkkien selitykset ja huomiosanat.... 165

2 Tuotekuvaus 165

2.1 Käyttötarkoituksen mukainen käyttö.... 165
2.2 Mahdollinen vääränlainen käyttö.... 165
2.3 Toimitussisältö.... 165

2.3.1 Toimitusvarustus, LSV 6 166
2.3.2 Toimitusvarustus, LSV 7 ja LSV 8.... 166

2.4 Laitteessa käytettävät merkinnät 167
2.5 Tuotteen yleiskuva (01) 167
2.6 Turva- ja suojalaitteet 167
2.7 Sähköliitäntä 168

3 Turvallisuusohjeet.... 168

3.1 Käyttäjärajoitukset 169
3.2 Henkilönsuojaimet 169
3.3 Turvalliset työolosuhteet.... 169
3.4 Ihmisten, eläinten ja omaisuuden turvallisuus.... 169
3.5 Laiteturvallisuus.... 169
3.6 Sähköturvallisuus 170
3.7 Sähkötyökalun käyttö ja käsittely 171
3.8 Käyttöä koskevia turvallisuusohjeita.... 171

4 Laitteen purkaminen pakkauksesta (02).... 172

5 Asennus....172

5.1 Asennus, LSV 6.... 172

5.1.1 Pyörien asennus (03) 172
5.1.2 Käyttövarsien asennus (04).... 172

5.2 Asennus, LSV 7 ja LSV 8 173

5.2.1 Pyörien asennus (05) 173
5.2.2 Käyttövarsien asennus (06).... 173

5.3 Halkaisupöydän asennus (07, 08).... 173

5.4 Ristihalkaisuterän asennus [LSV 7, LSV 8] (09) 173
5.5 Kiinnityssakaran säätö [LSV 7, LSV 8] (10) 173

6 Käyttöönotto.... 174

6.1 Puunhalkaisukoneen asetus paikalleen ja liitäntä 174
6.2 Moottorin pyörintäsuunnan tarkastus [LSV 8] (11) 175
6.3 Verkkojännitteen vaiheiden napaisuuden vaihto [LSV 8] (12).... 175
6.4 Toimintatarkastuksen suorittaminen (13) 175

7 Käyttö.... 176

7.1 Aina ennen käyttöä.... 177
7.2 Halkaisupöydän säätö 177

7.3 Nostorajoituksen säätäminen (14).... 177
7.4 Puunkappaleen halkaisminen (15).... 177
7.5 Juuttuneen puunkappaleen poistaminen.... 178

8 Huolto ja hoito 178

8.1 Hoito 178

8.1.1 Liukupintojen rasvaus (16) 178

8.2 Huoltotyöt 178

8.2.1 Halkaisukiilan teroitus.... 178
8.2.2 Hydraulikkaöljyn tarkistus ja täyttö (17) 178

9 Kuljetus (18).... 179

10 Säilytys 180
11 Hävittäminen.... 180
12 Asiakaspalvelu ja huolto 180
13 Toiminta häiriötilanteissa 181
14 Takuu ja tuotevastuu 182
15 EY-vaatimustenmukaisuusvakuutus 183

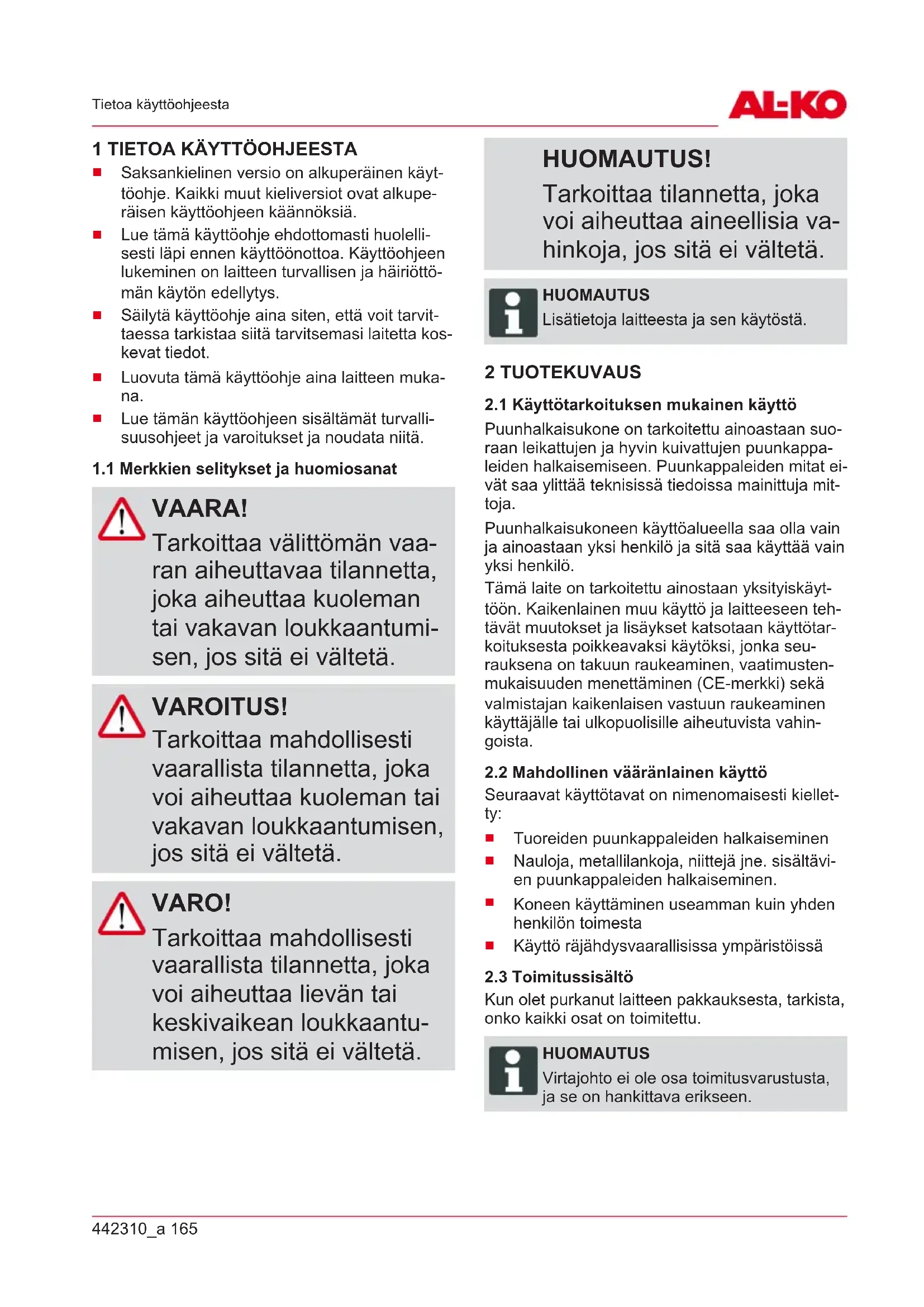

1 TIETOA KÄYTTÖOHJEESTA

Saksankielinen versio on alkuperäinen käyttöohje. Kaikki muut kieliversiot ovat alkuperäisen käyttöohjeen käännöksiä.
Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.
Säilytä käyttöohje aina siten, että voit tarvittaessa tarkistaa siitä tarvitsemasi laitetta koskevat tiedot.
■ Luovuta tämä käyttöohje aina laitteen mukana.
Lue tämän käyttöohjeen sisältämät turvallisuusohjeet ja varoitukset ja noudata niitä.

1.1 Merkkien selitykset ja huomiosanat

VAARA!

Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.

VAROITUS!

Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.

VARO!

Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivaikean loukkaantu- misen, jos sitä ei vältetä.

HUOMAUTUS!

Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia va- hinkoja, jos sitä ei vältetä.

HUOMAUTUS

Lisätietoja laitteesta ja sen käytöstä.

2 TUOTEKUVAUS

2.1 Käyttötarkoituksen mukainen käyttö

Puunhalkaisukone on tarkoitettu ainoastaan suoraan leikattujen ja hyvin kuivattujen puunkappaleiden halkaisemiseen. Puunkappaleiden mitat eivät saa ylittää teknisissä tiedoissa mainittuja mittoja.

Puunhalkaisukoneen käyttöalueella saa olla vain ja ainoastaan yksi henkilö ja sitä saa käyttää vain yksi henkilö.

Tämä laite on tarkoitettu ainostaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtävät muutokset ja lisäykset katsotaan käyttötarkoituksesta poikkeavaksi käytöksi, jonka seu-rauksena on takuun raukeaminen, vaatimusten-mukaisuuden menettäminen (CE-merkki) sekä valmistajan kaikenlaisen vastuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahingoista.

2.2 Mahdollinen vääränlainen käyttö

Seuraavat käyttötavat on nimenomaisesti kielletty:

■ Tuoreiden puunkappaleiden halkaisminen
Nauloja, metallilankoja, niittejä jne. sisältävi- en puunkappaleiden halkaisminen.
Koneen käyttäminen useamman kuin yhden henkilön toimesta
Käyttö räjähdysvaarallisissa ympäristöissä

2.3 Toimitussisältö

Kun olet purkanut laitteen pakkauksesta, tarkista, onko kaikki osat on toimitettu.

HUOMAUTUS

Virtajohto ei ole osa toimitusvarustusta, ja se on hankittava erikseen.

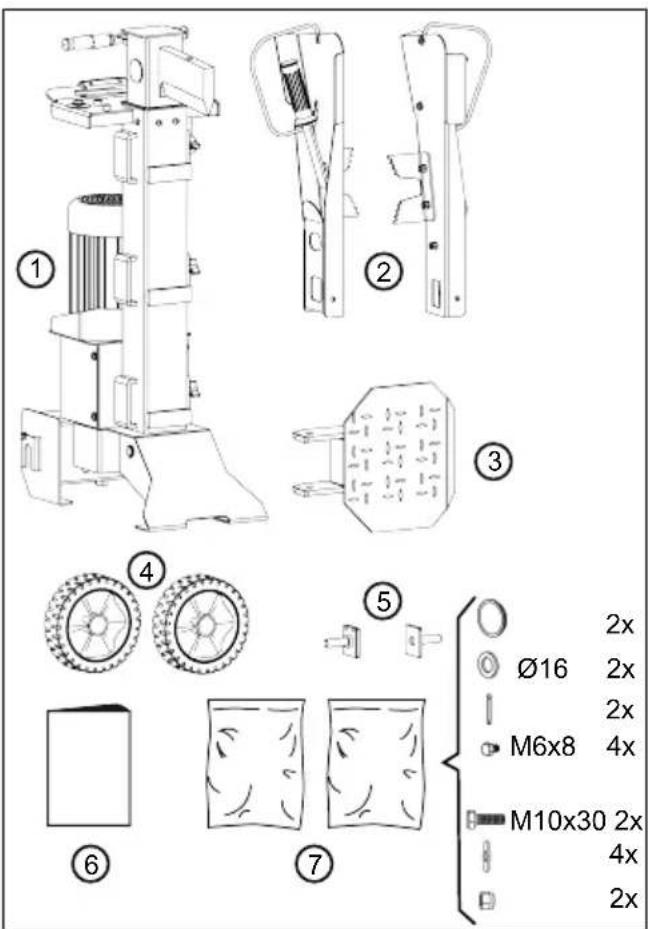

2.3.1 Toimitusvarustus, LSV 6

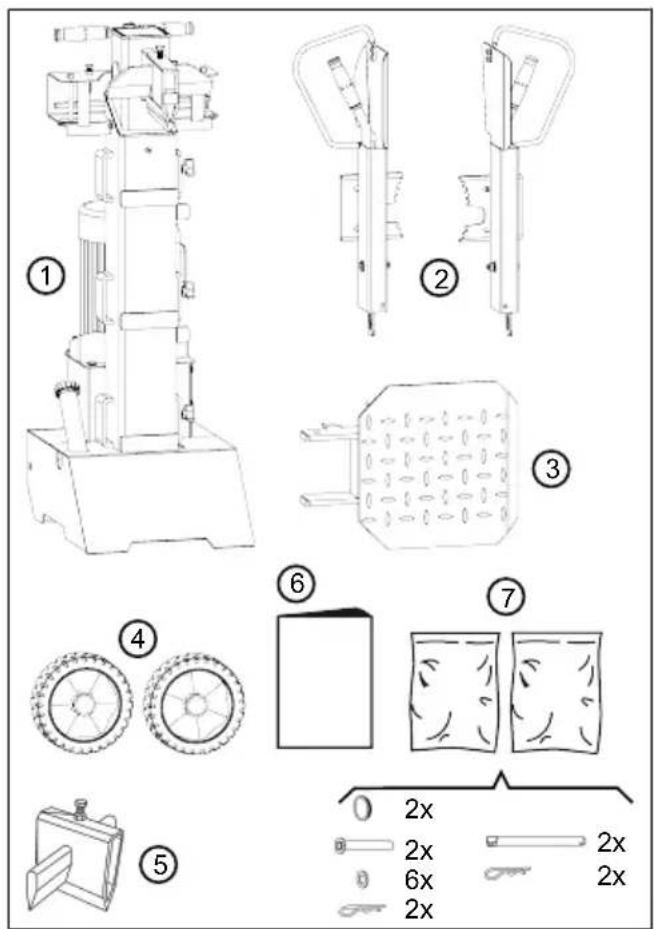

2.3.2 Toimitusvarustus, LSV 7 ja LSV 8

Nro Osa

1 Peruslaite

2 Käyttövarret (2x)

3 Halkaisupöytä

4 Pyörät (2x)

5 Pistoakselit (2x)

6 Käyttöohje

7 Pienosia sisältävä pussi (2x):■ 2 pyöräsuojusta, 2 aluslevyä ∅16, 2 sokkaa, 4 ruuvia M6x8■ 2 ruuvia M10x30, 4 aluslevyä ∅10, 2 lukkomutteria M10

Nro Osa

1 Peruslaite

2 Käyttövarret (2x)

3 Halkaisupöytä

4 Pyörät (2x)

5 Ristihalkaisuterä

6 Käyttöohje

7 Pienosia sisältävä pussi (2x):■ 2 pyöräsuojusta, 2 pistoakselia, 6 aluslevyä, 2 jousisokkaa■ 2 kiinnitystappia, 2 jousisokkaa

2.4 Laitteessa käytettävät merkinnät

Symboli Merkitys

Lue käyttöohje ennen käyttöönot- toa!

Käytä suojakäsineitä!

Käytä turvajalkineita!

Käytä suojalaseja!

Pidä kädet poissa vaara-alueelta!

Irrota laite sähköverkosta ennen huoltotöitä!

Pidä ulkopuoliset henkilöt poissa vaara-alueelta!

Pidä kädet poissa vaara-alueelta!

Pidä kädet poissa vaara-alueelta!

Poista/vaihda vaurioituneet osat!

Tupakointi kielletty!

Älä päästä hydraulikkaöljyä luon- toon!

Symboli Merkitys

Liukastumisvaara! Pidä työskentely-alue puhtaana!

Kompastumisvaara! Pidä työskentelyalue puhtaana!

Älä kiinnitä laitetta nostokoukkuun!

2.5 Tuotteen yleiskuva (01)

Puunhalkaisukone koostuu seuraavista osista:

Nro Osa

1 Halkaisukiila

2 Halkaisupylväät

3 Nostotangon kiinnitysruuvi

4 Kuljetuskahva

5 Nostotanko

6 Verkkovirtapistorasia

7 Vihreä ja punainen päälle-/pois-pai-nike

8 Moottori

9 Ilmausruuvi ja hydraulikkaöljyn täyt-töputki

10 Kuljetuspyörät

11 Reiät alustaan kiinnittämistä varten (LSV 6)

12 Sivukannattimet halkaisupöytää varten

13 Halkaisupöytä

14 Käyttövarsi, jossa käyttövipu ja kä-sisuuja

15 Kiinnityssakara

2.6 Turva- ja suojalaitteet

Moottorinsuojakytkin

Jos puunhalkaisukone ylikuormittuu, moottorinsuojakytkin sammuttaa moottorin. Moottorinsuojakytkintä ei saa poistaa toiminnasta.

Jos moottorinsuojakytkin on sammuttanut puun-halkaisukoneen, toimi seuraavasti:

1. Irrota puunhalkaisukone sähköverkosta.
2. Poista ylikuormittumisen syy.
3. Usean minuutin jäähtymisajan jälkeen liitä puunhalkaisukone takaisin sähköverkkoon.
4. Kytke puunhalkaisukone päälle.

Käyttö kahdella kädellä

Halkaisukiila liikkuu alaspäin vain silloin, kun molempia käyttövarsia käytetään samanaikaisesti. Näin estetään käyttäjän käsien joutuminen vaaraalueelle.

2.7 Sähköliitäntä

VAROITUS!

Sähköiskun aiheuttama loukkaantumisvaara

Vaurioitunut virtajohto voi aiheuttaa sähköiskun ja sitä kautta vakavia vammo- ja.

■ Varmista, ettei virtajohto ole vaurioitunut tai kat-kennut.

Johdon sallittua enimmäispituutta ei saa ylittää. Tätä pidempi johto heikentää moottorin tehoa ja siten puunhalkaisukoneen toimintatehoa.
■ Virtajohdon, verkkopistokkeen ja kytkentä-rasian on oltava vaurioitumattomia. Viallista virtajohtoa (jossa on esim. murtumia, viiltoja, puristumia tai taitoksia eristeessä) ei saa käyttää.
■ Virtajohdon, verkkopistokkeen ja kytkentä-rasian korjaustöitä saa tehdä ainoastaan säh-köalan ammattihenkilöt.
Pistoliitännät eivät saa olla alttiina kosteudelle.
Jos virtajohto on vaurioitunut, irrota se heti sähköverkosta.

Sähköliitännälle asetettavat vaatimukset

Sähköverkossa on oltava suojalaitteet pienjännitettä, ylijännitettä ja ylikuormitusvirtaa (16 A) vastaan sekä FI-suojakytkin (suurin vikavirta 0,03 A). Muut sähköliitännälle asetettavat vaatimukset löytyvät teknisistä tiedoista.

Virtajohdolle asetettavat vaatimukset

HUOMAUTUS

Virtajohto ei ole osa toimitusvarustusta, ja se on hankittava erikseen.

Virtajohdon on täytettävä seuraavat vaatimukset: LSV 6 ja LSV 7:

Sopivuus: 230 V AC
■ 3 johdinta (1P + N + PE)
■ Johdon enimmäispituus: 10 m

LSV 8:

Sopivuus: 400 V AC
■ 5 johdinta (3P + N + PE)
■ Johdon enimmäispituus: 10 m

3 TURVALLISUUSOHJEET

VAARA!

Tietämättömyys turvalli-suusohjeista aiheuttaa hengenvaaran ja vakavien ruumiinvammojen vaaran

Tietämättömyys turvalli-suus- ja käyttöohjeista voi aiheuttaa erittäin vakavia vammoja ja jopa kuole-man.

Tutustu kaikkiin tässä käyttöohjeessa ja muis- sa mainituissa käyttöoh- jeissa annettaviin turval- lisuus- ja käyttöohjeisiin ja ota ne huomioon en- nen laitteen käyttöä.

Säilytä kaikki toimitukseen sisältyvät asiakirjat tulevaa tarvetta varten.

3.1 Käyttäjärajoitukset

Alle 16-vuotiaat nuoret tai henkilöt, jotka eivät ole luke-neet käyttöohjetta, eivät saa käyttää laitetta. Noudata mah-dollisia käyttäjän vähimmäisi-kää koskevia kansallisia tur-vallisuusmääräyksiä.
■ Laitetta ei saa käyttää alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

3.2 Henkilönsuojaimet

Pään ja raajojen vammojen sekä kuulovaurioiden välttämiseksi on käytettävä määräysten mukaista vaatetusta ja suojavarustusta.
■ Vaatetuksen on oltava tarkoi-tuksenmukainen (ihonmyötäi- nen), eikä se saa estää liikku-mista. Pitkät hiukset on ehdot- tomasti suojattava hiusverkol- la. Älä koskaan käytä löysiä vaatteita tai muita varusteita, jotka voivat tarttua laitteeseen tai jotka mekanismi voi vetää laitteeseen, kuten esimerkiksi huiveja, leveitä paitoja tai pit- kiä kaulaketjuja.

Käytettäviä henkilönsuojaimia ovat:

kuulonsuojaimet ja suojala-sit
■ pitkät housut ja tukevat kengät

■ suojakäsineet.

3.3 Turvalliset työolosuhteet

Työskentele vain päivänvalossa tai erittäin kirkkaassa kei-novalaistuksessa.
Sijoita laite aina kiinteälle, ta- saiselle alustalle. Sitä ei saa käyttää vinossa.
■ Varmista laitteen vakaus.

3.4 Ihmisten, eläinten ja omaisuuden turvallisuus

• Ota huomioon, että käyttäjä on vastuussa sellaisista on-nettomuuksista ja vahingoista, joita voi aiheutua muille ihmisille tai heidän omaisuudelleen.
  Käytä laitetta vain niihin töihin, joihin se on tarkoitettu. Käyttö-tarkoituksesta poikkeava käyttö voi aiheuttaa vammoja ja aineellisia vahinkoja.
  ■ Kytke laite päälle vain, kun työskentelyalueella ei ole muita ihmisiä tai eläimiä.
  Noudata turvaetäisyyttä ihmi- siin ja eläimiin ja/tai kytke laite pois päältä, kun ihmiset ja eläimet lähestyvät sitä.

3.5 Laiteturvallisuus

Käytä laitetta vain seuraavin edellytyksin:
■ Laite ei ole likainen.

■ Laitteessa ei ole minkään- laisia vaurioita.
■ Kaikki käyttöelementit toimivat.

- Älä ylikuormita laitetta. Se on tarkoitettu kevyeen työskentelyyn yksityiskäytössä. Ylikuormitus vaurioittaa laitetta.

- Älä käytä laitetta, jos siinä on kuluneita tai viallisia osia. Vaihda viallisten osien tilalle aina valmistajan alkuperäisvaraosat. Jos laitetta käytetään, vaikka siinä on kuluneita tai viallisia osia, valmistajalle ei voida esittää takuuvaatimuk-sia.

HUOMAUTUS

Korjaustöitä saavat suorittaa ainoastaan pätevät ammattiliikkeet tai AL-KO-huoltopisteet.

3.6 Sähköturvallisuus

Laitteen liitäntäpistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Pistokesovittimien käyttö suojamaadoitettujen sähkötyökalujen yhteydessä on kielletty.

Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

Vältä koskettamasta maa-doitettuja pintoja, kuten put-kia, lämpöpattereita, liesiä tai ja jääkaappeja. Niiden koskettaminen lisää sähköis-kun vaaraa.

- Älä jätä sähkötyökaluja sa-teeseen tai kosteisiin olo-suhteisiin. Veden pääsemi-nen sähkötyökalun sisälle li-sää sähköiskun vaaraa.

- Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistokkeen irrot-tamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja laitteen liikkuvista osista. Viallinen tai kiertynyt oleva johto lisää sähköiskun vaaraa.

Jos sähkötyökalua käytetään ulkona, käytä ainoas-taan ulkokäyttöön soveltu-via jatkojohtoja. Ulkokäyt-töön soveltuvan jatkojohdon käyttö vähentää sähköiskun vaaraa.

Käytä vikavirtasuojakytkintä, jos sähkötyökalua joudutaan käyttämään kosteassa ympäristössä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3.7 Sähkötyökalun käyttö ja käsittely

• Älä ylikuormita laitetta. Käytä aina kuhunkin työhön sopivaa sähkötyökalua. Sopiva sähkötyökalu on tehokas ja turvallinen valinta ilmoitetulla tehoalueella.
• Älä käytä sähkötyökalua, jonka virtakytkin on viallinen. Jos sähkötyökalun kyt-keminen päälle ja pois päältä ei ole mahdollista, sähkötyö-kalu on vaarallinen ja korjattava.
• Irrota pistoke pistorasiasta ja/tai poista akku ennen laitteen säätämistä, osien vaihtamista tai varastoimista. Tämä estää sähkötyökalun käynnistymisen vahingossa.
  Säilytä sähkötyökalu lasten ulottumattomissa. Älä anna laitetta sellaisten henkilöiden käyttöön, jotka eivät tunne sitä tai eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä.
  Hoida sähkötyökaluja huo- lellisesti. Tarkista, että liik- kuvat osat toimivat moit- teettomasti eivätkä ole ju- missa. Tarkista myös, että mikään osa ei ole katkennut

tai vioittunut siten, että se vaikuttaa sähkötyökalun toimintaan. Korjauta vialliset osat ennen laitteen käyttöä.

Tapaturmat johtuvat yleensä siitä, että sähkötyökalua ei ole huollettu oikein.

• Pidä leikkuuterät terävinä ja puhtaina. Huolellisesti hoidetut ja terävät leikkuuterät eivät juutu helposti kiinni, ja niitä on helppo ohjata.
  Käytä sähkötyökaluja, tarvikkeita, käyttötyökaluja jne. käyttöohjeiden mukaisesti. Ota huomioon työolo-suhteet ja suoritettava työ.

Sähkötyökalujen käyttö muussa kuin niiden käyttötarkoituk-sessa voi aiheuttaa vaaratilanteita.

3.8 Käyttöä koskevia turvallisuusohjeita

• Älä jätä käyttövalmista laitetta ilman valvontaa.
  ■ Puhdista laite jokaisen käyttökerran jälkeen.
  ■ Estä laitteen käyttö asiattomilta.
  ■ Laitetta saa käyttää vain yksi henkilö.
• Älä koskaan siirrä laitetta moottorin ollessa käynnissä.
• Älä koskaan käytä laitetta ve- si- tai lumisateessa.

- Irrota laite sähköverkosta seuraavien toimien ajaksi:

huolto- ja puhdistustyöt
säätötyöt
Kuljetus
työskentelytauot
häiriöt.

- Älä tartu halkaisukiilasta.

4 LAITTEEN PURKAMINEN PAKKAUKSESTA (02)

VAROITUS!

Kaatuvan laitteen aiheut- tama puristumisvaara!

Laite on raskas! Jos se kaatuu, kehonosat voivat ruhjoutua ja seurauksena voi olla vakavia vammoja.

■ Laitteen purkamiseen pakkauksesta tarvitaan vähintään kahta henkilöä!
■ Estä laitteen kaatuminen asettamalla sen alle puukappaleita ja kiiloja!

Jos puunhalkaisukoneen sisältävä laatikko ei ole valmiiksi pystyasennossa:

1. nosta laatikko (02/1) ylös kahden ihmisen voimin toiselta sivulta (02/a). Estä laatikon luistaminen pois. Aseta tarvittaessa laatikon alle tukikappale (02/2) tukemaan laatikkoa kuten kuvassa.
2. Oikaise laatikko, niin että se on pystyssä ja täysin suorassa.
3. Leikkaa laatikko varovasti auki veitsellä (02/3) alareunasta, niin ettei laite vahingoitu.
4. Nosta laatikko irti laitteesta (02/b).
5. Tarkista toimituksen sisältö (katso Luku 2.3 "Toimitussisältö", sivu 165).

5 ASENNUS

VAROITUS!

Puutteellisen asennuksen aiheuttama louk-kaantumisvaara!

Puutteellisesti asennetun laitteen käyttö voi aiheuttaa vakavia vammoja.

Käytä vain täydellisesti asennettua laitetta!
Tarkista aina ennen tur-va- ja suojalaitteiden kytkemistä toimintaan, että ne ovat paikallaan ja toimintakykyiset!

5.1 Asennus, LSV 6

5.1.1 Pyörien asennus (03)

Tee seuraavat vaiheet molemmille pyörille:

1. Asenna pistoakseli (03/1) peruslaitteessa olevaan kannattimeen (03/2) alakautta (03/a) ja pidä paikallaan.
2. Kiinnitä akseli kiristämällä M6 x 8 -ruuvit (03/3) kiinni akselin ja kannattimen päällekkäin oleviin reikiin.
3. Työnnä pyörä (03/4) ja aluslevy (03/5) pistoakseliin (03/b).
4. Paina sokka (03/6) pistoakselin reiän läpi, mikä varmistaa, ettei pyörä pääse putoamaan (03/c).
5. Aseta pyöräsuojus (03/7) paikalleen (03/d).

5.1.2 Käyttövarsien asennus (04)

Tee seuraavat vaiheet molemmille käyttövarsille:

1. Aseta käyttövarsi (04/1) poikittaislevylle (04/2), niin että niiden kiinnitysreiät ovat pääl-lekkäin. Laita pumppuohjauksen vipu (04/3)

samalla käyttövarren aukkoon.

Huomautus: Varmista ehdottomasti, että pumppuohjauksen vipu on oikein paikallaan!

1. Aseta M10 x 30 -ruuvi (04/4) aluslevyn (04/5) kanssa käyttövarren ja poikittaislevyn reikien läpi.
2. Aseta toinen aluslevy (04/6) ja lukkomutteri (04/7) ruuviin alakautta ja kiristä hyvin kiinni.

5.2 Asennus, LSV 7 ja LSV 8

5.2.1 Pyörien asennus (05)

Tee seuraavat vaiheet molemmille pyörille:

1. Kiinnitä seuraavat osat pistoakseliin (05/1):

pyörä (05/2)
■ 3 aluslevyä (05/3)

1. Työnnä pistoakseli pyörän ja aluslevyjen kanssa laakeriin (05/4) vasteeseen asti (05/a).
2. Paina jousisokka (05/5) pistoakselin reiän läpi, niin että se lukittuu paikalleen (05/b).
3. Aseta pyöräsuojus (05/6) paikalleen (05/c).

5.2.2 Käyttövarsien asennus (06)

Tee seuraavat vaiheet molemmille käyttövarsille:

1. Vedä jousisokka (06/1) ulos lukituspultista (06/2).
2. Vedä lukituspultti ulos poikittaiskorvakkeesta (06/3).
3. Voitele käyttövarren (06/4) kohdat (06/A) ja (06/B) ohuelti voitelurasvalla.
4. Kiinnitä käyttövarsi (06/4) poikittaiskorvakkeeseen (06/3) sekä pumppuohjauksen vipuun (06/5).

Huomautus: Varmista ehdottomasti, että pumppuohjauksen vipu on oikein paikallaan!

1. Aseta lukituspultti (06/2) poikittaiskorvakkeen (06/3) ja käyttövarren (06/4) päällekkäin oleviin reikiin vasteeseen asti.
2. Paina jousisokka (06/1) lukituspultin (06/2) reikään, niin että se lukittuu paikalleen.

5.3 Halkaisupöydän asennus (07, 08)

Halkaisupylväässä on sivukannattimet kolmella eri korkeudella (07/1) halkaisupöydän (07/2) asennusta varten, jotta sen korkeus voidaan sovittaa halkaistavien puunkappaleiden pituuteen.

1. Kierrä kiinnitysruuvia (08/1) ulos sivukannattimesta (08/2) niin pitkälle, että halkaisupöydän (08/3) voi työntää paikalleen.
2. Aseta halkaisupöytä vinossa tukikappaleelle (08/4) ja työnnä se sivukannattimeen vastee-seen asti. Laske halkaisupöytää alaspäin tu-kikappaleelle, niin että halkaisupöytä on lopulta vaakasuorassa (08/a).
3. Kiinnitä se paikalleen asentamalla kiinnitys-ruuvi halkaisupöydän reiän läpi (08/5).

Irrota halkaisupöytä päinvastaisessa järjestyksessä.

5.4 Ristihalkaisuterän asennus [LSV 7, LSV 8] (09)

1. Aseta ristihalkaisuterä (09/1) halkaisukiilaan (09/2) vasteeseen asti (09/a).
2. Kiinnitä ristihalkaisuterä paikalleen kirstämäl- lä ruuvi (09/3) kiinni halkaisukiilan reikään.
3. Kiristä ruuvi (09/4) kiinni, kun haluat siirtää ristihalkaisuterää ylöspäin.

5.5 Kiinnityssakaran säätö [LSV 7, LSV 8] (10)

Kummassakin käyttövarressa on kiinnityssakara. Kiinnityssakaroita voidaan siirtää halkaistavan puunkappaleen läpimitan mukaisesti. Säädä molempia kiinnityssakaroita yhtä paljon:

1. Löysää kiinnityssakaran (10/2) molemmat kiinnitysruuvit (10/1).
2. Siirrä kiinnityssakaraa (10/2) tarvittava määrä.
3. Kiristä molemmat kiinnitysruuvit (10/1) kunnolla kiinni.

6 KÄYTTÖÖNOTTO

6.1 Puunhalkaisukoneen asetus paikalleen ja liitäntä

VAARA!

Sähköiskuvaara, jos käytetään ilman vikavirtasuojakytkintä

Jos laitetta käytetään il- man verkkovirtaliitännässä olevaa vikavirtasuojakyt- kintä, seurauksena voivat olla sähköiskun aiheutta- mat vakavat vammat tai jo- pa kuolema.

Tarkista ennen laitteen liittämistä, onko verkkovirtaliitännässä vikavirtasuojakytkin enintään 0,03 A:n vikavirralle.
Jos et pysty varmistamaan, onko vikavirtasuojakytkintä: Käytä ylimääräistä kannettavaa vikavirtasuojalaitetta kytketyllä suojajohtimella (PRCD-vikavirtasuojakytkin).

VAROITUS!

Kaatuvan laitteen aiheuttama loukkaantumisvaara

Laitteen kaatuminen voi aiheuttaa vakavia vammoja ja vahinkoja.

■ Varmista, että laite ei pääse kaatumaan.

1. Aseta puunhalkaisukone suorassa tasaiselle, pitävälle alustalle. Älä laita puunhalkaisukonetta virtajohdon päälle!
   Huomautus: Puunhalkaisukoneen alle ei saa laittaa minkäänlaista materiaalia eikä siten yrittää muuttaa sen korkeutta tai parantaa sen vakautta. Jos puunhalkaisukone on vi-nossa ja/tai hutera, se on asetettava toiseen paikkaan. Laitetta ei saa käyttää pehmeillä alustoilla kuten nurmikolla tai soralla, koska laite voi painua alaspäin tai kaatua käytön aikana.
2. Aseta virtajohto niin, ettei se pääse taittumaan, puristumaan tai muulla tavoin vaurioitumaan.
3. Kiinnitä virtajohto laitteen pistorasiaan (01/6) ja liitä sitten virtajohto sähköverkkoon.
   Huomautus: Irrotettaessa kytke ensin virta-johto irti sähköverkosta.

6.2 Moottorin pyörintäsuunnan tarkastus [LSV 8] (11)

HUOMAUTUS! Hydrauliikkapumpun vaurioitumisvaara

Moottorin väärä pyörintä-suunta vaurioittaa hydrauliikkapumppua.

Kytke puunhalkaisukone pois päältä heti päälle-kytkennän jälkeen, jos moottori pyörii väärään suuntaan tai halkaisukiila ei liiku ylöspäin.
Vaihda verkkojännitteen vaiheiden napaisuus.

1. Tee seuraavat toimenpiteet samanaikaisesti:

Paina vihreää painiketta (11/1) ja sitten punaista painiketta (11/2), niin että moottori käynnistyy hetkeksi.
Katso tuuletusaukkojen (11/3) läpi, mihin suuntaan moottori pyörii. Pyörintäsuunnan täytyy vastata moottoriin merkittyä nuolta (11/4).

1. Jos pyörintäsuunta ei ole oikea: katso Luku 6.3 "Verkkojännitteen vaiheiden napaisuuden vaihto [LSV 8] (12)", sivu 175.

6.3 Verkkojännitteen vaiheiden napaisuuden vaihto [LSV 8] (12)

1. Sammuta puunhalkaisukone heti ja irrota virtajohto.
2. Aseta tasapäinen ruuvimeisseli vaihemuunta- jaan (12/1) puunhalkaisukoneen verkkovirta- pistorasiassa (12/2).
3. Paina vaihemuuntajaa sisään ja käännä 180°.
4. Kiinnitä virtajohto.
5. Kytke puunhalkaisukone päälle ja tarkista moottorin pyörintäsuunta uudelleen. Halkaisukiilan on liikuttava ylöspäin.

6.4 Toimintatarkastuksen suorittaminen (13)

1. Kytke laite päälle painamalla vihreää painiketta (13/1). Halkaisukiila liikkuu automaattisesti ylöspäin.

Jos halkaisukiila on jo ylimmässä asennossa, paina molempia käyttövarsia hetken ajan alaspäin ja kytke sitten puunhalkaisukone pois päältä ja takaisin päälle. Kytke laite pois päältä painamalla punais-ta painiketta (13/2).
Jos halkaisukiila ei liiku ylöspäin LSV 8 - laitteessa: Sammuta puunhalkaisukone välittömästi, niin että laite ei vaurioidu. Tarkista moottorin pyörintäsuunta ja korjaa se tarvittaessa (katso Luku 6.2 "Moottorin pyörintäsuunnan tarkastus [LSV 8] (11)", sivu 175).

1. Toimintatarkastuksen suorittaminen:

Paina molempia käyttövarsia alaspäin yhtä aikaa. Halkaisukiilan on liikuttava alaspäin ja pysähdyttävä noin 5 cm ylimmän pöytäasennon yläpuolelle.
Päästä irti toisesta käyttövarresta. Halkaisukiilan on pysähdyttävä senhetkiseen asentoonsa.
Päästä irti molemmista käyttövarsista yhtä aikaa. Halkaisukiila liikkuu ylöspäin.

1. Jos ilma on erittäin kylmä, anna puunhalkaisukoneen käydä tyhäkäynnillä noin 15 min, niin että hydraulikkaöljy lämpenee.

7 KÄYTTÖ

VAROITUS!

Loukkaantumisvaara, jos konetta käyttää useampi kuin yksi henkilö

Jos laitetta käyttää kaksi tai useampi henkilö, seu- rauksena voi olla vakavia vammoja.

Käytä konetta vain yk- sin.
- Pidä muut ihmiset loitolla ja estä heitä ennen kaikkea ottamasta kiinni puunkappaleesta, jota parhaillaan halkaistaan.

HUOMAUTUS!

Epäasiallisen käsittelyn aiheuttama vaurioitumis-vaara

Puunkappaleiden vääränlai- nen halkaisu voi vaurioittaa laitetta tai tuhota sen.

Aseta puunkappaleet halkaisupöydälle aina pystysuoraan eli puun syiden suunnassa, älä koskaan poikittain.
- Älä koskaan yritä halkaista puunkappaletta pakolla useiden sekuntien ajan.

VAROITUS!

Loukkaantumisvaara puun pirstoutumisen ta- kia

Pitkään varastoitu kuiva kovapuu, epäsäännöllisesti kasvaneet oksat, epäsäännölliset puunkappaleet sekä puunkappaleet, joissa on useita oksankohtia, voivat pirstoutua halkaisun aikana. Ilmaan lentävät puunkappaleet voivat aiheuttaa vakavia vammoja.

Halkaise vain suoria puunkappaleita, joiden leikkauspinta on suora ja suorassa kulmassa puunkappaleen pitkään sivuun nähden.

Käytä ehdottomasti ohjeiden mukaista suojavaatetusta.

HUOMAUTUS

Halkaise aina hyvin kuivattua puuta. Se on helpompi halkaista kuin tuore, kostea puu.
Erittäin paksuja puunkappaleita on helpompi halkaista, kun ne ovat lyhyempiä.

7.1 Aina ennen käyttöä

VAROITUS!

Viallisen laitteen aiheuttama loukkaantumisvaara

Viallisen laitteen käyttö voi aiheuttaa vakavia vammo- ja ja vaurioittaa laitetta.

Käytä laitetta vain, kun siinä ei ole vikoja tai vaurioita eikä puuttuvia tai puutteellisesti kiinnitettyjä osia.

1. Tarkista puunhalkaisukone silmämääräisesti.
   ■ Puunhalkaisukonetta ei saa kytkeä päälle, jos siitä puuttuu osia tai siinä on viallisia tai puutteellisesti kiinnitettyjä osia.
2. Tarkista virtajohto silmämääräisesti.
   Viallista virtajohtoa (jossa on esim. mur-tumia, viiltoja, puristumia tai taitoksia eristeessä) ei saa käyttää.
3. Tarkista hydraulikkajärjestelmä silmämääräisesti vuotojen varalta.
   ■ Puunhalkaisukonetta ei saa kytkeä päälle, jos hydraulikkajärjestelmä näyttää vuotavan.
4. Puhdista halkaisupylvään ja halkaisukiilan liukupinnat ja rasvaa ne (katso Luku 8.1.1 "Liu-kupintojen rasvaus (16)", sivu 178).
5. Suorita käyttövarsien toimintatarkastus (katso Luku 6.4 "Toimintatarkastuksen suorittaminen (13)", sivu 175).

7.2 Halkaisupöydän säätö

1. Säädä halkaisupöytä halkaistavan puunkappaleen korkeudelle sopivaksi (katso Luku 5.3 "Halkaisupöydän asennus (07, 08)", si-vu 173).

7.3 Nostorajoituksen säätäminen (14)

1. Aseta puunkappale halkaisupöydälle.

2. Paina molempia käyttövarsia alaspäin yhtä aikaa, niin että halkaisukiila liikkuu alaspäin.

3. Kun halkaisukiila on noin 3 - 5 cm puunkappaleen yläpuolella: Päästä irti toisesta käyttövarresta, jotta halkaisukiila pysähtyy senhetkiseen asentoon.

4. Kytke laite pois päältä.
5. Löysää kiinnitysruuvi (14/1) ja vedä nostotanko (14/2) täysin ylös.
6. Kiristä kiinnitysruuvi uudelleen.
7. Kytke laite päälle. Halkaisukiila liikkuu ylös-päin.

7.4 Puunkappaleen halkaisminen (15)

VARO!

Epäsiistin työskentely-alueen aiheuttama loukkaantumisvaara

Sekaisin lojuvat puunkappaleet ja epäjärjestys aiheuttavat työalueella kompastumis- ja liukastumis-vaaran.

Säilytä halkaistavia puunkappaleita siististi pinossa.
■ Poista halkaistut puunkappaleet ja lastut heti työskentelyalueelta.

1. LSV 7 ja LSV 8: Säädä kiinnityssakara halkaistavan puunkappaleen läpimitalle sopivaksi (katso Luku 5.5 "Kiinnityssakaran säätö [LSV 7, LSV 8] (10)", sivu 173).
2. Aseta puunkappale täysin pystysuoraan hal-kaisupöydälle.

Huomautus: Puunkappaleen täytyy seistä itsenäisesti halkaisupöydällä. Älä koskaan halkaise vinossa olevia puunkappaleita!

1. Paina molempia käyttövarsia yhteen samanaikaisesti, niin että puunkappale puristuu nii-den väliin (15/a).

2. Paina molempia käyttövarsia alaspäin yhtä aikaa (15/b). Halkaisukiila liikkuu alas (15/c).

3. Kun halkaisukiila on halkaissut puun koko-naan: Päästä irti molemmista käyttövarsista, niin että halkaisukiila liikkuu ylös.

4. Poista halkaistut puukappaleet työskentely-alueelta.

7.5 Juuttuneen puunkappaleen poistaminen

VARO!

Loukkaantumisvaara, jos juuttunut puunkappale poistetaan lyömällä

Jos kiinni juuttunut puunkappale irrotetaan laitteesta lyömällä, seurauksena voi olla vammoja ja laitevaurioita.

- Älä koskaan lyö juuttu-nutta puunkappaletta irti työkalulla.

1. Siirrä halkaisukiila täysin ylös.
2. Aseta kiilan muotoinen puunkappale halkaisupöydälle.
3. Ohjaa halkaisukiila alas. Kiilanmuotoinen puunkappale työntää juuttunutta puunkappa- letta eteenpäin.
4. Toista edelliset vaiheet aina isommilla puukii-loilla, kunnes juuttunut puunkappale irtoaa.

8 HUOLTO JA HOITO

VAROITUS!

Loukkaantumisvaara huoltotöissä

Epäasiallinen huolto voi aiheuttaa vakavia vammoja ja vaurioittaa laitetta.

• Irrota laite sähköverkosta ennen huoltotöitä!
  ■ Korjauta laite aina am-mattikorjaamossa.

8.1 Hoito

8.1.1 Liukupintojen rasvaus (16)

Tee seuraavat toimenpiteet säännöllisesti, etenkin hartsipitoisten puunkappaleiden halkaisun yhteydessä:

1. Puhdista halkaisupylväiden (16/2) ja halkaisukiilan (16/3) liukupinnat (16/1).
2. Rasvaa liukupinnat hartsittomalla ja hapottomalla rasvalla.

8.2 Huoltotyöt

8.2.1 Halkaisukiilan teroitus

Jos halkaisukiila on tylsynyt pitkän käytön jälkeen:

1. Poista materiaalikertymät halkaisukiilasta sopivalla viilalla ja teroita halkaisukiila.
2. Levitä työstettäville pinnoille öljyä tai voitelurasvaa.

8.2.2 Hydrauliikkaöljyn tarkistus ja täyttö (17)

Tarkista öljytaso päivittäin ja vaihda hydrauliikkaöljy 1 vuoden tai 150 käyttötunnin jälkeen. Täyttöön tai vaihtoon on käytettävä hydrauliikkaöljyä HLP 46.

HUOMAUTUS!

Hydrauliikkaöljyn aiheut- taman laitevaurion vaara

Väärä hydrauliikkaöljy ja liian pieni tai suuri määrä öljyä johtavat toimintahäiri-öihin sekä kuumentumiseen, mikä voi vaurioittaa hydrauliikkaöljyä.

Käytä ainoastaan ohjeissa ilmoitettua hydrauliikkaöljyä.
Tarkista öljytaso sään-nöllisesti ja lisää hyd-rauliikkaöljyä tarvittaessa.

1. Aseta puunhalkaisukone pystysuoraan ja kytke irti sähköverkosta.
2. Anna puunhalkaisukoneen seisoa jonkin aikaa, niin että öljy asettuu öljysäiliössä.
3. Vedä öljyn mittatikku (17/1) ulos öljyn täyttö-putkesta (17/2) ja pyyhi se puhtaalla, nukattomalla liinalla.

Öljytason tarkistus

1. Laita öljyn mittatikku paikalleen vasteeseen asti ja vedä se jälleen ulos.
2. Lue öljytaso öljyn mittatikusta. Öljytason on oltavat ylemmän (17/3) ja alemman (17/4) merkinnän välillä.

Hydrauliikkaöljyn lisäys

Jos öljytaso on alemman merkinnän alapuolella:

1. Täytä hydrauliikkaöljyä (17/5) öljyn täyttöputkeen. Käytä tarvittaessa suppiloa. Öljysäiliöön ei saa päästä vieraita aineita tai hiukkasia!
2. Tarkista öljytaso (ks. edellä).
3. Kierrä öljyn mittatikku paikalleen ja kiristä se kevyesti.

Hydrauliikkaöljyn vaihto

Hydrauliikkaöljy on vaihdettava kokonaan kerran vuodessa.

1. Aseta öljyn keruuastia (17/6) puunhalkaisukoneen alle.
2. Kierrä öljyn poistoruuvi (17/7) ja tiivisterengas (17/8) irti ja anna kaiken öljyn valua keruuastiaan. Hävitä vanha öljy säädösten mukaisesti!
3. Aseta tiivisterengas öljyn tyhjennysruuviin ja kierrä ne yhdessä takaisin paikalleen.
4. Lisää hydrauliikkaöljyä (ks. edellä).

9 KULJETUS (18)

HUOMAUTUS!

Epäasiallisen kuljetuksen aiheuttamien laitevaurioiden vaara

Epäasiallinen kuljetus voi vaurioittaa laitetta.

■ Kytke verkkovirtapistoke irti aina ennen kuljetusta.
Vedä laitetta kuljetuskahvasta vain vähän kallistaen.
Nosturia käytettäessä: Älä nosta laitetta yksittäisistä osista tai kuljetuskahvasta! Kiedo tukeva nostoköysi laitteen ympärille ja nosta laitetta nostoköydellä.

VAROITUS!

Kaatuvan laitteen aiheut-tama puristumisvaara!

Laite on raskas! Jos se kaatuu, kehonosat voivat ruhjoutua ja seurauksena voi olla vakavia vammoja.

■ Ole aina erittäin varovai- nen, kun kuljetat laitetta.
■ Poista esteet suunnitel-lulta kuljetusreitiltä.

1. Ota puunhalkaisukoneen kuljetuskahvasta (18/1) kiinni molemmin käsin ja kallista sitä hieman, niin että se lepää pyörillä (18/2) (18/a).
2. Vedä puunhalkaisukone kuljetuskahvasta haluttuun paikkaan (18/b).

10 SÄILYTYS

1. Irrota puunhalkaisukone sähköverkosta.
2. Puhdista laite perusteellisesti jokaisen käyttökerran jälkeen ja asenna kaikki suojukset (jos on). Halkaisukiilan on oltava pääteasennossa.
3. Säilytä laitetta kuivassa, lukittavassa paikassa poissa lasten ulottuvilta.

11 HÄVITTÄMINEN

Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia

Käytöstä poistetut sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteeseen, vaan ne on toimitettava erilliseen keräykseen!
Käytöstä poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistettava ennen laitteen luovutta-mista keräyspisteeseen! Niiden hävittä-misestä on säädetty erikseen paristoja ja akkuja koskevassa lainsäädännössä.
Sähkö- ja elektroniikkalaitteiden omistajat/käyttäjät ovat lain nojalla velvollisia palauttamaan laitteet, kun ne on poistettu käytöstä.
Loppukäyttäjä on vastuussa siitä, että hänen henkilökohtaiset tietonsa poistetaan hävitettävästä laitteesta!

Ylivivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana.

Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat)
Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on velvoitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti.

Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan Unioniin kuu-luvissa maissa ja joita koskee direktiivi 2012/19/EU. Euroopan unionin ulkopuolisissa maissa voi olla näistä poikkeavia määräyksiä sähkö- ja elek-roniikkalaitteiden hävittämisestä.

12 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO-huoltopisteeseen.

Niiden yhteystiedot löytyvät internet-osoitteesta www.al-ko.com/service-contacts

13 TOIMINTA HÄIRIÖTILANTEISSA

Jos häiriöitä ilmenee, kytke puunhalkaisukone heti pois päältä ja irrota verkkovirtapistoke!

VARO!

Loukkaantumisvaara

Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa tapa-turmia.

- Pidä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!

Häiriö Syy Korjaaminen
Moottori ei toimi. Moottorinsuojakytkin on lauen-nut.		Odota, kunnes moottori on jäähtynyt.
		Verkkovirtapistoke tai pistorasia viallinen
		Viallinen virtajohto Tarkastuta ja tarvittaessa vai-data sähköalan ammattihenkilöl-lä.
		Viallinen moottori Tarkastuta ja tarvittaessa vai-data sähköalan ammattihenkilöl-lä.
		Viallinen moottori Tarkastuta ja tarvittaessa vai-data sähköalan ammattihenkilöl-lä.
Vihreä käynnistyspainike ei pysy painettuna, kun sitä on painettu.	PEN-johdinta tai vaihetta ei ole liitetty.	Tarkastuta ja tarvittaessa vai-data sähköalan ammattihenkilöl-lä.
	Viallinen kytkin
Halkaisukiila ei liiku päällä-/pois-asentoon, mutta moottori käy.	Liian vähän hydrauliikkaöljyä Lisää hydrauliikkaöljyä.
	Viallinen hydrauliikkapumppu Vaihdata ammattiliikkeessä tai AL-KO-huoltopisteessä.
	Venttiili ei aukea löystyneen lii-toksen takia.	Kiinnitä löystyneet osat kunnol-la.
	Käyttövarsi tai liitososat väänty-neet	Korjauta vääntyneet osat.
	LSV 8: Moottorin väärä pyörintä-suunta verkkojännitteen väärän vaiheliitännän takia.	Vaihda verkkojännitteen vaihei-den napaisuus puunhalkaisuko-neen pistorasiassa.Tarkastuta ja tarvittaessa kor-jauta sähköalan ammattihenkilöllä.
Halkaisukiilassa ei ole voimaa. Liian vähän hydrauliikkaöljyä Lisää hydrauliikkaöljyä.
Epätyypilliset äänet ja tärinät Liian vähän hydrauliikkaöljyä Lisää hydrauliikkaöljyä.
Hydrauliikkapumppu viheltää, halkaisukiila nykii.	Liian vähän hydrauliikkaöljyä Lisää hydrauliikkaöljyä.
	Ilmaa hydrauliikkapiirissä. Avaa ilmausruuvi.
Moottori kuumenee erittäin voi-makkaasti.	Jatkojohdon liian pieni poikkipinta-ala.	Käytä poikkipinta-alaltaan suurempaa jatkojohtoa.
	Puuttuva vaihe Tarkastuta ja tarvittaessa kor-jauta sähköalan ammattihenkilöllä.

HUOMAUTUS

Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.

14 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassaoloaika määräytyy laitteen ostomaan lainsäädännön mukaan.

Takuu on voimassa vain, kun:

■ tätä käyttöohjetta noudatetaan
■ laitetta käsitellään asianmukaisesti
käytetään alkuperäisvaraosia.

Takuu raukeaa, jos:

■ laitetta yritetään korjata omavaltaisesti
■ laitteeseen tehdään omavaltaisia teknisiä muutoksia
■ laitetta käytetään sen käyttötarkoituksen vastaisesti.

Takuu ja tuotevastuu eivät koske:

■ tavallisesta käytöstä johtuvia maalipinnan vaurioita
- kulutusosia, joita ei ole kehystetty (x) varaosaluettelossa,

Takuu- ja tuotevastuuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esiitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esittää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.

15 EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme täten, että tämä tuote täyttää markkinoille tuodussa muodossaan yhdenmukaistettujen EU-direktiivien, EU-turvallisuusstandardien ja tuotekohtaisten standardien vaatimukset.

Tuote	Valmistaja	Asiakirjojen kokoamiseen valtuutettu henkilö
Puunhalkaisuko-ne	AL-KO Geräte GmbH	Andreas Hedrich
	Ichenhauser Str. 14	Ichenhauser Str. 14
Sarjanumero	D-89359 Kötz	D-89359 Kötz
G4032012
Tyyppi	EU-direktiivit	Yhdenmukaistetut standar-dit
LSV 6	2006/42/EY	EN 60204-1:2006+A1:2009	EN 55014-2:1997+A2:2008
LSV 7	2014/30/EU	EN 609:1999+A2:2009	EN 61000-3-2:2014
LSV 8	2011/65/EU	EN 55014-1:2006+A2:2011	EN 61000-3-11:2000

Kötz, 17.8.2017

Wolfgang Hergeth toimitusjohtaja

OVERSÆTTELSE AF DEN ORIGINALE BRUGSANVISNING

Indholdsfortegnelse
