Produkttyp	Elektrisk vedklyv
Modell	AL-KO LSV 6
Elanslutning	230 V AC, 50 Hz, 3-ledare (1P + N + PE)
Motoreffekt	Ej specificerad i bruksanvisningen
Klyvkapacitet	Vertikalt kapade, väl torkade vedträn, dimensioner enligt tekniskt datablad
Styrsystem	Tvåhandsmanövrering för säkerhet
Hydrauloljetyp	HLP 46
Oljetankens kapacitet	Ej specificerad i bruksanvisningen
Mått (L × B × H)	Ej specificerade i bruksanvisningen
Vikt	Ej specificerad i bruksanvisningen
Maximal nätkabellängd	10 m
Oljebytesintervall	1 år eller 150 drifttimmar
Löpande underhåll	Smörj friktionsytorna efter varje användning
Säkerhet	Motorskyddsbrytare, tvåhandsmanövrering, nödstopp
Medföljande tillbehör	Manöverarmar (2x), klyvbord, hjul (2x), halvaxlar, bruksanvisning, tillbehörspåse
Garanti	Lagstadgad garanti mot tillverkningsfel

Vanliga frågor - LSV 6 AL-KO

Vilken hydraulolja ska användas till vedklyven AL-KO LSV 6?

Använd endast hydraulolja HLP 46. Fyll på eller tappa ur endast med denna olja.

Hur tömmer man hydrauloljan från vedklyven LSV 6?

Placera en behållare under apparaten, skruva loss avtappningspluggen med dess packning, låt oljan rinna ut, skruva sedan tillbaka. Fyll på med olja HLP 46.

Motorn startar inte, vad gör man?

Kontrollera först om motorskyddsbrytaren har löst ut (vänta tills motorn svalnat). Kontrollera sedan stickkontakten, sladden och motorn. En elektriker kan behövas.

Hur slipar man klyvkilen på vedklyven AL-KO LSV 6?

Ta bort rester med en lämplig fil, slipa sedan eggen. Applicera smörjmedel eller fett på de behandlade ytorna.

Vilken är matningsspänningen för vedklyven LSV 6?

Vedklyven LSV 6 fungerar med 230 V AC, med en 3-ledad nätkabel (fas, nolla, jord). Maximal kabellängd: 10 m.

Vilka är de viktigaste säkerhetsanvisningarna för användning av vedklyven LSV 6?

Använd handskar, skyddsglasögon och säkerhetsskor. Använd apparaten ensam, på jämnt underlag, och klyv endast väl torkade vedträn. Håll händerna borta från riskområdet.

Hur justerar man klyvbordet på vedklyven LSV 6?

Lossa fästskruvarna på sidostöden, sätt in klyvbordet på önskad höjd (tre möjliga positioner), dra sedan åt skruvarna. Bordet ska vara horisontellt.

Vad gör man om ett vedträ fastnar i vedklyven LSV 6?

Slå aldrig på vedträt. Lyft upp klyvkilen, placera ett fasat vedträ på bordet, sänk sedan kilen för att trycka det fastnade vedträt framåt.

Hur underhåller man vedklyven AL-KO LSV 6 efter varje användning?

Rengör apparaten, smörj friktionsytorna på pelaren och klyvkilen med ett fettfritt fett utan hartser eller syror. Kontrollera hydrauloljenivån.

Kan jag använda vedklyven LSV 6 i regn?

Nej, användning i regn eller snö är förbjuden. Apparaten måste skyddas mot fukt för att undvika risk för elektrisk stöt.

BRUKSANVISNING LSV 6 AL-KO

Innehållsförteckning

1 Om denna bruksanvisning.... 145

1.1 Teckenförklaring och signalord 145

2 Produktbeskrivning 145

2.1 Avsedd användning.... 145
2.2 Möjlig felanvändning.... 145
2.3 Leveransomfattning.... 145

2.3.1 Leveransomfattning för LSV 6.... 146
2.3.2 Leveransomfattning för LSV 7 och LSV 8 146

2.4 Symboler på redskapet 147
2.5 Produktöversikt (01) 147
2.6 Säkerhets- och skyddsanordningar 147
2.7 Elanslutning.... 148

3.1 Användare 149
3.2 Personlig skyddsutrustning 149
3.3 Säkerhet på arbetsplatsen 149
3.4 Säkerhet för människor, djur och egendom 149
3.5 Maskinsäkerhet 149
3.6 Elsäkerhet 150
3.7 Användning och hantering av eldrivet redskap 150
3.8 Säkerhetsanvisningar för manövrering.... 151

4 Packa upp maskinen (02) 152
5 Montering.... 152

5.1 Montera LSV 6 152

5.1.1 Montera hjulen (03) 152
5.1.2 Montera manöverarmarna (04) 152

5.2 Montera för LSV 7 och LSV 8.... 153

5.2.1 Montera hjulen (05) 153
5.2.2 Montera manöverarmarna (06) 153

5.3 Montera klyvbordet (07, 08) 153

5.4 Montera klyvkorset [LSV 7, LSV 8] (09) 153

5.5 Montera vedhållarklor [LSV 7, LSV 8] (10).... 153

6 Start 154

6.1 Ställa upp och ansluta vedklyven 154
6.2 Kontrollera motorns rotationsriktning [LSV 8] (11) 154
6.3 Skifta på faserna i nätspänningen [LSV 8] (12).... 155
6.4 Genomföra funktionstest (13).... 155

7 Användning.... 155

7.1 Före varje användning.... 156
7.2 Ställa in klyvbordet 156

7.3 Ställa in lyftbegränsningen (14).... 156
7.4 Klyva trästycken (15).... 157
7.5 Ta bort ett fastklämt trästycke 157

8 Underhåll och skötsel 157

8.1 Underhållsarbete 158

8.1.1 Smörja in glidytor (16) 158

8.2 Underhållsarbeten 158

8.2.1 Skärpa klyvkilen 158
8.2.2 Kontrollera och fylla på hydraulolja (17) 158

9 Transport (18) 159

10 Förvaring.... 159
11 Avfallshantering 159
12 Kundtjänst/service 160
13 Felavhjälpning.... 161
14 Garanti 162
15 EG-försäkran om överensstämmelse 162

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om redskapet.
Lämna bara vidare redskapet till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Teckenförklaring och signalord

FARA!

Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

WARNING!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

OBSERVERA!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS!

Anger en situation, som om den inte undviks, kan leda till materiella skador.

ANMÄRKNING

Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

2.1 Avsedd användning

Vedklyven är endast avsedd för att klyva trästycken som sågats lodrätt och som är tillräckligt torra. Måtten för trästyckena får inte överskrida de mått som anges i tekniska data.

Inom vedklyvens arbetsområde får endast en enstaka person vistas. Maskinen får endast manövreras av en person.

Detta redskap är uteslutande avsett för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

2.2 Möjlig felanvändning

Följande användningar är uttryckligt förbjudna:

■ klyvning av färska trästycken
klyvning av trästycken som innehåller spik, tråd, krampor och liknande
■ flera personer manövrerar maskinen samtidigt
■ drift i explosionsfarlig atmosfär

2.3 Leveransomfattning

Kontrollera efter uppackningen att alla komponenter finns med.

ANMÄRKNING

En nätkabel medföljer ej och måste därför köpas extra.

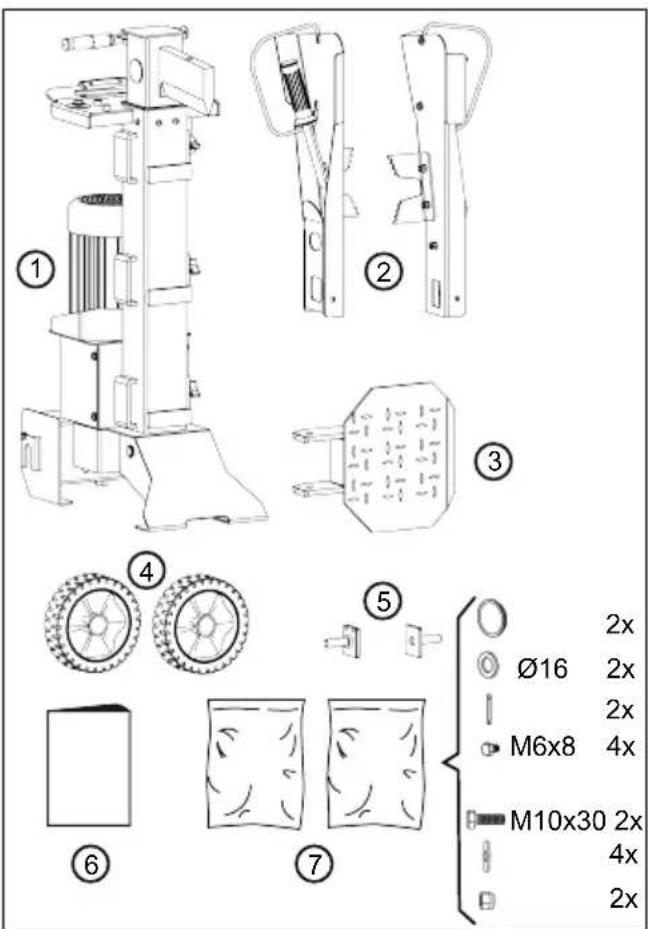

2.3.1 Leveransomfattning för LSV 6

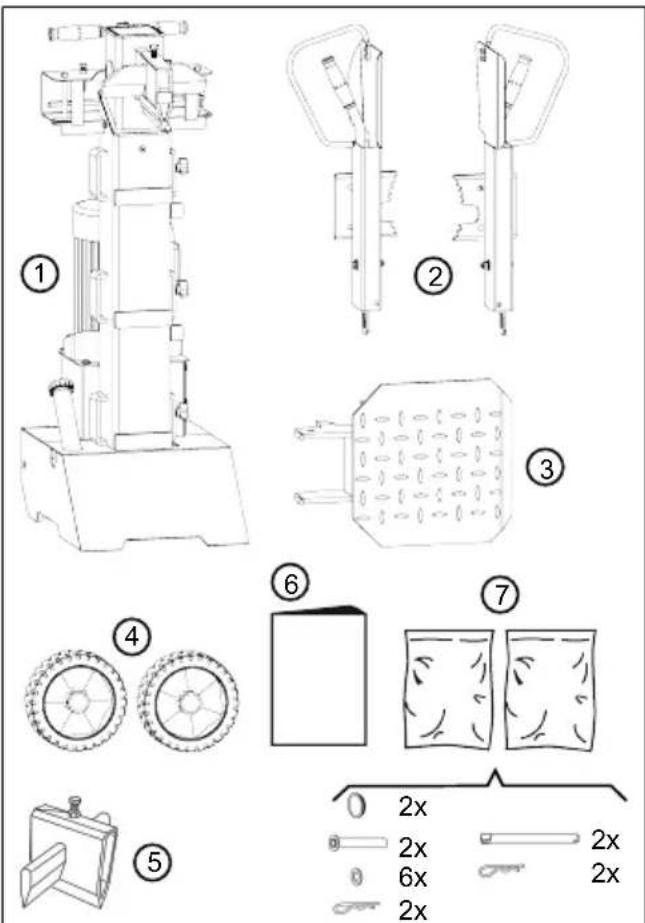

2.3.2 Leveransomfattning för LSV 7 och LSV 8

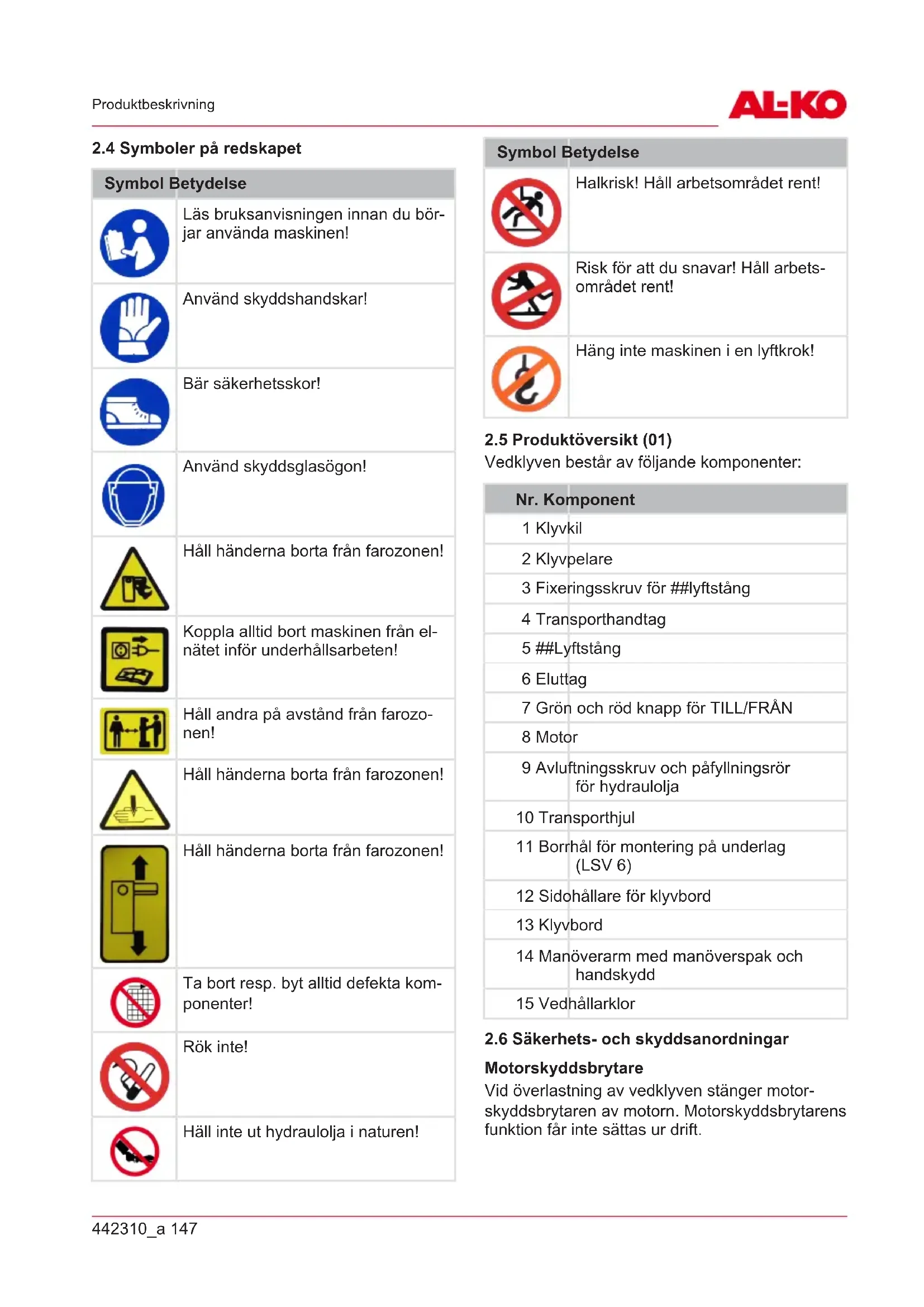

Läs bruksanvisningen innan du börjar använda maskinen!

Använd skyddshandskar!

Bär säkerhetsskor!

Använd skyddsglasögon!

Håll händerna borta från farozonen!

Koppla alltid bort maskinen från elnätet inför underhållsarbeten!

Håll andra på avständ från farozonen!

Håll händerna borta från farozonen!

Håll händerna borta från farozonen!

Ta bort resp. byt alltid defekta komponenter!

Rök inte!

Häll inte ut hydraulolja i naturen!

Symbol Betydelse

Halkrisk! Håll arbetsområdet rent!

Risk för att du snavar! Håll arbetsområdet rent!

Häng inte maskinen i en lyftkrok!

2.5 Produktöversikt (01)

Vedklyven består av följande komponenter:

Nr. Komponent

1 Klyvkil

2 Klyvpelare

3 Fixeringsskruv för ##lyftstång

4 Transporthandtag

5 ##Lyftstång

6 Eluttag

7 Grön och röd knapp för TILL/FRÅN

8 Motor

9 Avluftningsskruv och påfyllningsrör för hydraulolja

10 Transporthjul

11 Borrhål för montering på underlag (LSV 6)

12 Sidohållare för klyvbord

13 Klyvbord

14 Manöverarm med manöverspak och handskydd

15 Vedhållarklor

2.6 Säkerhets- och skyddsanordningar

Motorskyddsbrytare

Vid överlastning av vedklyven stänger motorskyddsbrytaren av motorn. Motorskyddsbrytarens funktion får inte sättas ur drift.

Har motorskyddsbrytaren stängt av vedklyven ska du göra på följande sätt:

1. Koppla bort vedklyven från strömnätet.
2. Åtgärda orsaken till överlastningen.
3. Låt vedklyven svalna i flera minuter innan den kopplas till strömnätet igen.
4. Sätt på vedklyven.

Tvåhandsmanövrering

Klyvkilen kör nedåt när båda manöverarmar

trycks samtidigt. Därmed kan man undvika att

användarens händer kommer in i farozonen.

2.7 Elanslutning

WARNING!

Fara för personskada pga elstötar

Defekta nätkablar kan leda till fara för personskador pga elstötar.

- Kontrollera alltid att nät-kabeln till redskapet är oskadad och intakt.

Maximalt tillåten kabellängd får inte överskridas. Längre kabel begränsar motoreffekten och påverkar därmed vedklyvens funktion.
Nätkabel, stickkontakt och kopplingsdosa måste vara oskadade. Det är inte tillåtet att använda en defekt nätkabel (t.ex. med sprickor, snitt-, kläm- eller böjningsställen i isoleringen).
■ Reparationer på nätkabel, nätkontakt och kopplingsdosan får endast utföras av auktoriserade elektriker.
■ Utsätt aldrig stickanslutningar för väta.
- Vid skador på nätkabeln genast kopplas loss från elnätet.

Krav på elanslutningen

Elnätet måste vara utrustat med skyddsanordningar mot lågspänning, överspänning, överlastström (16 A) samt en jordfelsbrytare (max. läckström 0,03 A).

Ytterligare krav på elanslutningen anges i tekniska data.

Krav på nätkabeln

ANMÄRKNING

En nätkabel medföljer ej och måste därför köpas extra.

Nätkabeln ska uppfylla följande krav:

För LSV 6 och LSV 7:

Lämplig för 230 V AC
■ 3 ledare (1P + N + PE)
■ Maximal kabellängd: 10 m

För LSV 8:

Lämplig för 400 V AC
■ 5 ledare (3P + N + PE)
■ Maximal kabellängd: 10 m

3 SÄKERHETSANVISNINGA R

FARA!

Livsfara och risk för all- varliga personskador pga bristande kännedom om säkerhetsanvisning- arna

Bristande kännedom om säkerhetsanvisningar och bruksanvisningar kan leda till allvarliga personskador och t.o.m. dödsfall.

Läs och beakta alla säkerhetsanvisningar och andra anvisningar i denna bruksanvisning innan maskinen används.

- Spara all bifogad dokumentation för framtida behov.

3.1 Användare

Ungdomar under 16 år eller personer som inte är förtrogna med bruksanvisningen får inte använda redskapet. Beakta gällande säkerhetsföreskrifter om lägsta ålder för användare.
■ Använd inte redskapet om du är påverkad av alkohol, droger eller medicin.

3.2 Personlig skyddsutrustning

Använd korrekta kläder och skyddsutrustning för att undvi- ka skador på huvud och övri- ga kroppsdelar samt hörsel- skador.
- Kläderna måste vara ända-målsenliga (åtsittande) och får inte utgöra ett hinder. Om man har längt här måste hår-nät bäras. Bär aldrig löst sit-tande kläder eller accessoarer som kan dras in i maskinen som schalar, vida skjortor el- ler långa halsband.

Den personliga skyddsutrustningen består av:

■ hörselskydd och skyddsglasögon
- långbyxor och stabila skor
skyddshandskar

3.3 Säkerhet på arbetsplatsen

• Arbeta endast i dagsljus eller i mycket stark belysning.
  ■ Använd endast redskapet på fast och jämnt underlag och aldrig i branta lutningar.
  ■ Se till att stå på stabilt underlag.

3.4 Säkerhet för människor, djur och egendom

• Observera att användaren är ansvarig för olyckor eller skador som kan ske med andra människor eller deras egendom.
  Använd endast maskinen för avsett ändamål. Annan användning kan leda till såväl personskador som skador på föremål.
• Starta endast maskinen om ingen annan finns inom arbetsområdet, vare sig djur eller människa.
  Se till att upprätthålla ett säkerhetsavständ och stäng av maskinen när människor eller djur kommer i dess närhet.

3.5 Maskinsäkerhet

■ Använd enbart redskapet under följande förutsättningar:
■ Redskapet är inte smutsigt.
■ Redskapet har inga skador.

- Alla manöverelement fung- erar korrekt.

• Överbelasta aldrig redskapet. Det är enbart avsett för lättare arbete i på privat område. Överbelastning kan leda till skador på redskapet.
  Använd aldrig redskapet med nedslitna eller defekta komponenter. Ersätt alltid defekta komponenter med originalreservdelar från tillverkaren. Om redskapet används med utslitna eller defekta komponenter kan inte garantianspråk ställas på tillverkaren.

ANMÄRKNING

Reparationsarbeten får endast genomföras av kompetent fackhandel eller AL-KO:s servicecenter.

3.6 Elsäkerhet

• Redskapets kontakt måste passa i eluttaget. Kontakten får inte förändras på något sätt. Använd inte adapter-kontakt tillsammans med jordade redskap. Oförändra-de kontakter och passande el-uttag minskar risken för elstöt.
  ■ Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jordad.

■ Utsätt inte eldrivna redskap för regn och väta. Om vatten tränger in i eldrivet redskap ökar risken för elstötar.
Använd inte kabeln till annat än vad den är avsedd för, t.ex. för att bära eller hänga upp elredskapet. Dra inte heller i själva kabeln när du ska dra ur kontakten. Håll kabeln på avstånd från hetta, olja, vassa kanter och rörliga delar på redskapet. Skadad eller tilltrasslad kabel ökar risken för elstötar.

Använd vid arbete utomhus enbart förlängningskablar som är avsedda för utomhusbruk. Detta minskar risken för elstötar.
- Om användning i fuktig miljö inte går att undvika ska en jordfelsbrytare användas. Jordfelsbrytare minskar risken för elstötar.

3.7 Användning och hantering av eldrivet redskap

- Överbelasta inte redskapet. Använd ett redskap som är avsett för det arbete du utför. Med ett passande redskap arbetar du bättre och säkrare i det angivna effektområdet.

Använd inte eldrivet redskap med defekta strömbrytare. Ett eldrivet redskap som inte går att koppla till eller från är farligt och måste repareras.
Dra ur kontakten ur elutta- get och/eller ta ur batteriet innan du gör inställningar, byter tillbehörsdelar eller lägger undan redskapet. Dessa försiktighetsåtgärder förhindrar att eldrivet redskap startas oavsiktligt.
Förvara eldrivet redskap som inte används utom räckhåll för barn. Låt inte personer som saknar kun-skaper eller inte har läst dessa anvisningar använda redskapet. Elverktyg är farliga om de används av oerfarna personer.
- Var noga med underhållet av ditt elverktyg. Kontrollera att rörliga delar fungerar felfritt och inte är klämda. Kontrollera också att inte andra delar är skadade och påverkar redskapets funktion. Reparera skadade delar innan redskapet tas i bruk. Många olyckor förorsakas av dåligt underhållna eldrivna redskap.

Se till att skärdelarna är vassa och rena. Ordentligt skötta skärdelar med vassa kanter fastnar inte lika lätt och är lättare att manövrera.
Använd redskap, tillbehör, verktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetssituationen och det arbete som ska utföras. Att använda eldrivet redskap i annat syfte än vad de är avsedda för kan leda till farliga situationer.

3.8 Säkerhetsanvisningar för manövrering

Lämna aldrig maskinen utan uppsikt när den är driftklar.
■ Rengör maskinen efter varje användning.
■ Se till att ingen obehörig kommer åt maskinen.
■ Maskinen får endast manöv- reras av en person i taget.
■ Lyft eller bär aldrig maskinen medan motorn är igång.
■ Använd aldrig maskinen när det regnar eller snöar.
- Koppla bort maskinen från elnätet inför

■ underhålls- och monte- ringsarbeten
- justeringar
transport

arbetspauser
■ störningar

■ Håll aldrig i klyvkilen.

4 PACKA UPP MASKINEN (02)

WARNING!

Risk för personskador om maskinen välter!

Maskinen är tung! Om den välter finns det risk för att kroppsdelar kläms in och personer skadas allvarligt.

■ Minst två personer ska packa upp maskinen gemensamt.
Lägg in block och kilar för att undvika att ma- skinen välter.

Om lådan med klyvkilen ännu inte befinner sig i lodrätt läge:

1. Två personer ska lyfta upp lådan (02/1) på den ena sidan (02/a). Undvik att lådan glider iväg. Vid behov: Skjut under ett block (02/2) som stöttar upp lådan.
2. Res lådan upp tills den står lodrätt och rakt.
3. Skär försiktigt upp lådan vid underkanten med en kniv (02/3) så att maskinen inte ska-das.
4. Lyft av lådan från maskinen (02/b).
5. Kontrollera leveransomfattningen (se Kapitel 2.3 "Leveransomfattning", sida 145).

5 MONTERING

WARNING!

Faror p.g.a. ofullständig montering!

Drift av ofullständigt monterad maskin kan leda till allvarliga kroppsskador och skador på maskinen.

Använd enbart maskinen när den har monterats komplett.
- Kontrollera att alla säkerhets- och skyddsanordningar är på plats och funktionsdugliga!

5.1 Montera LSV 6

5.1.1 Montera hjulen (03)

Genomför arbetsstegen som beskrivs för båda hjul:

1. Skjut in den instickbara axeln (03/1) i hållaren (03/2) på basenheten underifrån (03/a) och håll sedan fast.
2. Fäst den instickbara axeln genom att skruva in två skruvar M6 x 8 (03/3) i hålen i axeln och hållaren som befinner sig över varandra.
3. Skjut hjulet (03/4) och distansbrickan (03/5) på den instickbara axeln (03/b).
4. Tryck in sprinten (03/6) genom hålet i den instickbara axeln så att hjulet fixeras mot att falla av (03/c).
5. Sätt på navkapseln (03/7) (03/d).

5.1.2 Montera manöverarmarna (04)

Genomför arbetsstegen som beskrivs för båda manöverarmar:

1. Lägg manöverarmen (04/1) på tvärplattan (04/2) så att monteringshålen ligger över varandra. Sätt in spaken för pumpaktiveringen

(04/3) i urtaget på manöverarmen.

Anmärkning: Se tvunget till att spaken för pumpaktiveringen har satts in rätt!

1. Sätt in skruven M10 x 30 (04/4) samt distansbrickan (04/5) i hålen i manöverarm och tvärplatta.
2. Sätt den andra distansbrickan (04/6) och läsmuttern (04/7) underifrån på skruven och dra sedan åt.

5.2 Montera för LSV 7 och LSV 8

5.2.1 Montera hjulen (05)

Genomför arbetsstegen som beskrivs för båda hjul:

1. Sätt följande komponenter på den instickbara axeln (05/1):

hjul (05/2)
■ 3 st distansbrickor (05/3)

1. Skjut in den instickbara axeln samt hjul och distansbricka i lagret (05/4) tills det tar emot (05/a).
2. Tryck in fjädersprinten (05/5) i hålet i den instickbara axeln tills den snäpper in (05/b).
3. Sätt på navkapseln (05/6) (05/c).

5.2.2 Montera manöverarmarna (06)

Genomför arbetsstegen som beskrivs för båda manöverarmar:

1. Dra ut fjädersprintarna (06/1) ur låsbulten (06/2).
2. Dra ut låsbulten ur tvärbygeln (06/3).
3. Smörj in manöverarmen (06/4) tunt med smörjfett vid (06/A) och (06/B).
4. Sätt manöverarmen (06/4) i tvärbygeln (06/3) samt på spaken till pumpaktiveringen (06/5).
   Anmärkning: Se tvunget till att spaken för pumpaktiveringen har satts in rätt!
5. Sätt in låsbulten (06/2) i hålen i tvärbygeln (06/3) och manöverarmen (06/4) som befinner sig över varandra och skjut in tills det tar emot.
6. Skjut in fjädersprinten (06/1) i hålet i låsbulten (06/2) tills den snäpper in.

5.3 Montera klyvbordet (07, 08)

Vid klyvpelaren finns sidohållare (07/1) på tre olika höjder för montering av klyvbordet (07/2).

Dessa hållare används till att anpassa bordets höjd till olika långa trästycken som ska klyvas.

1. Vrid ut fixeringsskruven (08/1) ur sidohållaren (08/2) såpass långt så att klyvbordet (08/3) kan skjutas in.
2. Ställ klyvbordet snett på fästblocket (08/4) och skjut in det i sidohållarens tills det tar emot. Släpp sedan ned klyvbordet på fästblocket så att det slutligen befinner sig i vågrätt läge (08/a).
3. Vrid in fixeringsskruven i hålet (08/5) i klyv-bordet för att detta ska fixeras.

Demontera klyvbordet i omvänd följd.

5.4 Montera klyvkorset [LSV 7, LSV 8] (09)

1. Sätt klyvkorset (09/1) på klyvkilen (09/2) tills det tar emot (09/a).
2. Skruva in skruven (09/3) i hålet i klyvkilen för att fixera klyvkorset.
3. Skruva in skruven (09/4) fast för att trycka klyvkorset uppåt.

5.5 Montera vedhållarklor [LSV 7, LSV 8] (10)

På varje manöverarm finns en vedhållarklo. Beroende på virkesstyckets diameter kan vedhållarklorna skjutas in eller ut. Ställ in båda vedhållarklor på samma mätt:

1. Lossa på båda fixeringsskruvar (10/1) för vedhållarklorna (10/2).
2. Skjut vedhållarklorna (10/2) till erforderligt mätt.
3. Dra åt båda fixeringsskruvar (10/1) ordentligt.

6 START

6.1 Ställa upp och ansluta vedklyven

FARA!

Risk för elstötar vid drift utan jordfelsbrytare

Om maskinen används ut- an jordfelsbrytare i nätan- slutningen finns det risk för elstötar som kan orsaka allvarliga personskador el- ler dödsfall.

• Kontrollera innan maskinen ansluts att en jordfelsbrytare har monterats i nätanslutningen för max. 0,03 A läckström.
• Om du kan konstatera att en jordfelsbrytare saknas: Använd en extra flyttbar jordfelsbrytare med kopplad skyddsledare.

WARNING!

Risk för personskador om en maskin välter.

En maskin som som välter kan leda till allvarliga per- sonskador och skador på maskinen.

- Kontrollera att maskinen har slagits ifrån efter användningen.

1. Ställ vedklyven på ett jämnt och fast underlag. Ställ inte vedklyven på nätkabeln!
   Anmärkning: Det är inte tillåtet att lägga in material under vedklyven för att ändra på maskinens höjd eller förbättra stabiliteten. Om vedklyven står snett eller instabilt måste den ställas på en bättre plats. Det är inte tillåtet att använda vedklyven på mjuka underlag som t ex gräsmattor eller singelsten eftersom det då finns risk för att maskinen sjunker eller välter under drift.
2. Lägg nätkabeln så att den inte riskerar att böjas eller klämmas eller skadas på annat sätt.
3. Anslut nätkabeln till maskinens stickuttag (01/6) och anslut sedan nätkabeln till elnätet. Anmärkning: Om nätkabeln ska tas av måste den först lossas från elnätet.

6.2 Kontrollera motorns rotationsriktning [LSV 8] (11)

OBS!

Risk för att hydraulpumpen skadas.

Vid fel rotationsriktning i motorn kommer hydraul-pumpen att skadas.

■ Stäng genast av vedklyven igen efter att den satts på om motorn roterar i felaktig riktning eller om klyvkilen inte kör uppåt.

■ Skifta på faserna i nätspänningen.

1. Samtidigt:

Tryck på den gröna knappen (11/1) och därefter på den röda knappen (11/2) så att motorn kör kort.
- Kontrollera motorns rotationsriktning genom ventilationsöppningarna (11/3). Rotationsriktningen måste stämma överens med pilen (11/4) på motorn.

1. Om rotationsriktningen inte stämmer: se Kapitel 6.3 "Skifta på faserna i nätspänningen [LSV 8] (12)", sida 155.

6.3 Skifta på faserna i nätspänningen [LSV 8] (12)

1. Stäng genast av vedklyven och ta av nätkabeln.
2. Sätt in en spårskruvmejsel i fasvändaren (12/1) i eluttaget (12/2) på vedklyven.
3. Tryck in fasvändaren och vrid runt med 180°.
4. Anslut nätkabeln.
5. Sätt på vedklyven och kontrollera motorns rotationsriktning på nytt. Klyvkilen måste röra sig uppåt.

6.4 Genomföra funktionstest (13)

1. Tryck på den gröna knappen (13/1) för att sätta på maskinen. Klyvkilen kör automatiskt uppåt.

När klyvkilen befinner sig i det översta läget ska båda manöverarmar tryckas ned kort. Stäng av vedklyven och sätt därefter på den igen. Tryck på den röda knappen (13/2) för att stänga av maskinen.
Vid LSV 8 om klyvkilen inte kör uppåt: Stäng genast av vedklyven för att undvika att maskinen skadas. Kontrollera motors rotationsriktning och korrigera vid behov (se Kapitel 6.2 "Kontrollera motorns rotationsriktning [LSV 8] (11)", sida 154).

1. Genomför funktionstest:

Tryck båda manöverarmar nedåt samtidigt. Klyvkilen måste röra sig nedåt och stanna ca 5 cm ovanför det översta bordsläget.
Släpp den ena manöverarmen. Klyvkilen måste stanna i det momentana läget.
Släpp båda manöverarmar samtidigt. Klyvkilen kör uppåt.

1. Om det är mycket kallt ska vedklyven köras i tomgång i ca 15 min så att hydrauloljan värms upp.

7 ANVÄNDNING

WARNING!

Risk för personskador om flera personer ma- növrerar maskinen sam- tidigt

Om två eller fler personer hanterar maskinen föreligger risk för allvarliga personskador.

■ Maskinen får endast manövreras av en enstaka person.
Se till att inga andra personer finns i närheten och förhindra särskilt att sådana personer griper in i trästycket som just klyvs.

OBS!

Fara för skador pga felaktigt hantering

Felaktig klyvning av trästycken kan leda till att maskinen skadas eller förstörs.

■ Ställ alltid trästycken lodrätt på klyvbordet, dvs. i samma riktning som träfibret, och aldrig på tvären.
■ Försök aldrig att klyva att trästycke under flera sekunders tid.

WARNING!

Risk för personskador av träsplitter

Lagrat hårt trä, oregelbundet vuxna grenar, ojämna trästycken samt trästycken med många grenansatser tenderar att splittra vid klyvning. Risk för allvarliga personskador om träbitar flyger omkring.

Klyv endast raka trästycken med en lodrät och rak sågyta.
■ Använd tvunget föreskrivna skyddskläder.

ANMÄRKNING

Klyv endast virke som är tillräckligt torrt. Detta kan klyvas mycket lättare än färskt och fuktigt virke.
Mycket tjocka trädstammar kan klyvas lättare om deras längd är begränsad.

7.1 Före varje användning

WARNING!

Risk för personskador pga defekter på maskinen

Drift av defekt maskin kan leda till allvarliga person-skador och skador på ma-skinen.

■ Använd endast maskinen om det saknar defekter och skador och inga delar saknas eller sitter löst.

1. Genomför en siktkontroll av vedklyven.

Vedklyven får inte sättas på om komponenter är defekta, sitter löst eller saknas.

1. Genomför en siktkontroll av nätkabeln.

Det är inte tillåtet att använda en defekt nätkabel (t.ex. med sprickor, snitt-, kläm- eller böjningsställen i isoleringen).

1. Inspektera maskinen avseende ev. läckage i hydraulsystemet.

Vedklyven får aldrig tas i drift om det finns läckor i hydraulsystemet.

1. Rengör klyvpelarens och klyvkilens glidytor och smörj sedan in dem (se Kapitel 8.1.1 "Smörja in glidytor (16)", sida 158).

2. Genomför en funktionstest av manöverarmarna (se Kapitel 6.4 "Genomföra funktionstest (13)", sida 155).

7.2 Ställa in klyvbordet

1. Ställ in klyvbordet på en höjd som passar till de trästycken som ska klyvas (se Kapitel 5.3 "Montera klyvbordet (07, 08)", sida 153).

7.3 Ställa in lyftbegränsningen (14)

1. Ställ trästycket på klyvbordet.
2. Tryck ned båda manöverarmar samtidigt så att klyvkilen kör nedåt.

3. När klyvkilen befinner sig ca 3 – 5 cm ovanför trästycket: Släpp en manöverarm för att stoppa klyvkilen i det momentana läget.

4. Stäng av maskinen.

5. Lossa på fixeringsskruven (14/1) och dra lyftstången (14/2) ända upp.
6. Dra åt fixeringsskruven igen.
7. Sätt på maskinen. Klyvkilen kör uppåt.
   7.4 Klyva trästycken (15)

OBSERVERA!

Risk för personskador om arbetsområdet inte är städat

Risk för att man snavar eller halkar inom arbetsområdet om trästycken ligger i vägen och området inte är städat.

■ Förvara trästyckena som är avsedda att klyvas i en hög.
■ Ta genast bort kluvna trästycken och träspån från arbetsområdet.

1. Vid LSV 7 och LSV 8: Ställ in vedhållarklorna på samma diameter som de trästycken som ska klyvas (se Kapitel 5.5 "Montera vedhållarklor [LSV 7, LSV 8] (10)", sida 153).
2. Ställ trästycket exakt lodrätt på klyvbordet. Anmärkning: Trästycket måste kunna stå på klyvbordet utan att falla omkull. Klyv aldrig trästycken som står snett!
3. Tryck samman båda manöverarmar samtidigt så att trästycket kläms in (15/a).
4. Tryck båda manöverarmar nedåt samtidigt (15/b). Klyvkilen kör nedåt (15/c).
5. När klyvkilen har kluvit virket komplett: Släpp båda manöverarmar så att klyvkilen kör upp.
6. Ta bort de kluvna trästyckena ur arbetsområdet.

7.5 Ta bort ett fastklämt trästycke

OBSERVERA!

Risk för personskador om ett trästycke som klämts plötsligt slår ut.

Om man försöker slå ut ett trästycke som fastnat i maskinen kan detta kan leda till personskador och skador på maskinen.

■ Slå aldrig ut ett inklämt trästycke med ett verktyg.

1. Kör klyvkilen komplett ända upp.
2. Lägg ett kilformat virke på klyvbordet.
3. Kör klyvkilen nedåt. Det inklämda trästycket trycks framåt av det kilformade virket.
4. Upprepa dessa arbetssteg med allt större kilar tills det fastklämda trästycket har lossnat.

8 UNDERHÅLL OCH SKÖTSEL

WARNING!

Risk för personskador vid allt slags underhålls-arbete

Felaktigt underhåll kan le- da till allvarliga personska- dor och skador på maski- nen.

Koppla alltid bort maskinen från elnätet inför underhållsarbeten.
■ Låt endast specialfirmor reparera vedklyven.

8.1 Underhållsarbete

8.1.1 Smörja in glidytor (16)

Genomför detta regelbundet, särskilt vid trästycken med mycket kåda:

1. Rengör klyvpelarens (16/2) och klyvkilens (16/3) glidytor (16/1).

2. Smörj in glidytorna med ett hartsfritt och syrafritt fett.

8.2 Underhållsarbeten

8.2.1 Skärpa klyvkilen

Om klyvkilen har blivit trubbig efter längre tids användning:

1. Ta bort materialavlagringar från klyvkilen med en lämplig fil. Därmed kan kilen även skärpas.

2. Stryk in olja eller smörjmedel på ytor som har bearbetats.

8.2.2 Kontrollera och fylla på hydraulolja (17)

Kontrollera oljenivån varje dag och byt ut hydrauloljan efter 1 år eller 150 drifttimmar. Använd hydraulolja HLP 46 vid påfyllning och byte.

OBS!

Risk för maskinskador av hydraulolja

Felaktig hydraulolja och för låg resp. för hög oljenivå leder till felaktiga funktioner och värmeutveckling. Detta kan orsaka skador på hydraulpumpen.

■ Använd endast föreskri- ven hydraulolja.

- Kontrollera oljenivån regelbundet och fyll på ny hydraulolja vid behov.

1. Ställ vedklyven lodrätt och skilj den åt från elnätet.
2. Låt vedklyven vila ett par minuter så att oljan i oljetanken kan sjunka.
3. Skruva ut oljemätstickan (17/1) ur oljeröret (17/2) och torka av med en ren och luddfri trasa.

Kontrollera oljenivån

1. För in oljemätstickan tills det tar emot och dra sedan ut den igen.
2. Läs av oljenivån på oljemätstickan. Oljenivån måste befinna sig mellan den övre (17/3) och den undre (17/4) markeringen.

Om oljenivån befinner sig under den undre markeringen:

1. Fyll på hydraulolja (17/5) i oljeröret. Använd ev. en tratt. Främmande partiklar får inte komma in i tanken.
2. Kontrollera oljenivån (se ovan).
3. Skruva in oljemätstickan på nytt och dra åt den lätt.

Byta ut hydraulolja

Hydrauloljan måste bytas ut komplett en gång om året.

1. Ställ in ett oljeuppsamlingskärl (17/6) under vedklyven.
2. Skruva ut oljeavtappningspluggen (17/7) samt packningsring (17/8) och tappa av all ol- ja i oljeuppsamlingskärlet. Avfallshantera spilloljan enligt gällande föreskrifter!
3. Sätt packningsringen på oljeavtappningspluggen och skruva in igen.
4. Fyll på hydraulolja (se ovan).

9 TRANSPORT (18)

OBS!

Risk för skador på ma- skinen vid felaktig trans- port

Felaktig transport kan leda till skador på maskinen.

Dra alltid ut stickkontakten om maskinen ska transporteras.
Dra maskinen endast i lätt tippat skick med transporthandtaget.
- Om en kran används: Lyft inte maskinen i enstaka komponenter eller i transporthandtaget! Bind samman maskinen och lyft den med en stabil lyftlina.

WARNING!

Risk för personskador om maskinen välter!

Maskinen är tung! Om den välter finns det risk för att kroppsdelar kläms in och personer skadas allvarligt.

• Var mycket försiktig när maskinen transporteras.
  ■ Ta bort hinder ur den avsedda transport-sträckan.

• Håll fast vedklyven med båda händerna vid transporthandtaget (18/1) och tippa maskinen lätt så att den kan ställas på hjulen (18/2) (18/a).

• Dra vedklyven med transporthandtaget till den avsedda uppställningsplatsen (18/b).

10 FÖRVARING

1. Koppla bort vedklyven från strömnätet.
2. Rengör maskinen noggrant efter varje användning och sätt på eventuella skyddskåpor. Klyvkilen måste befinna sig i ändläget.
3. Förvara maskinen i ett torrt, låsbart utrymme utom räckhåll för barn.

11 AVFALLSHANTERING

Information om tyska el- och elektroniklagen (ElektroG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.
Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas!

Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.

Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

12 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar vänder man sig till närmaste AL-KO:s servicecenter.

Kontaktinformation finns på internet, på adressen www.al-ko.com/service-contacts

13 FELAVHJÄLPNING

Om en störning uppstår, stäng genast av vedklyven och dra ut nätkontakten.

OBSERVERA!

Skaderisk

Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen!

Störning Orsak Åtgärd
Motorn startar inte. Motorskyddsbrytaren har stängts av.		Vänta tills motorn har svalnat.
		Skadad nätkontakt eller skadat vägguttag
		Defekt nätkabel Låt behörig elektriker kontrollera och ev. byta ut.
		Defekt motor Låt behörig elektriker kontrollera och ev. byta ut.
Den gröna knappen för inkoppling stannar inte kvar i intryckt skick.	Nolledare saknas eller en fas har inte anslutits.	Låt behörig elektriker kontrollera och ev. byta ut.
	Defekt brytare
Klyvkilen kör inte ut/in, men motorn kör.	För lite hydraulolja Fyll på hydraulolja.
	Defekt hydraulpump Låt en specialfirma eller AL-KO servicecenter byta ut.
	Ventilen är inte öppen, förorsakat av en lös koppling.	Fixera lösa delar.
	Manöverspak eller kopplingsdelar har böjts	Lämna in böjda komponenter för reparation.
	Vid LSV 8: Felaktig rotationsriktning i motorn pga. felaktig fa-sanslutning av nätpänning	Skifta på polerna i nätpänning-en vid stickuttaget på vedklyven.Låt behörig elektriker kontrollera och ev. korrigera.
Klyvkilen har ingen kraft. För lite hydraulolja Fyll på hydraulolja.
		Böjda utlösningsstänger Låt en specialfirma eller AL-KO servicecenter byta ut.
Otypiska ljud och vibrationer För lite hydraulolja Fyll på hydraulolja.
Hydraulpumpen piper, klyvkilen rör sig ryckigt.	För lite hydraulolja Fyll på hydraulolja.
	Luft i hydraulcirkulationen Öppna avluftningsskruven.
Motorn blir mycket varm. För liten	kabelarea i en förlängningskabel	Byt till en förlängningskabel med större kabelarea.
	Fas saknas Låt behörig elektriker	kontrollera och ev. korrigera.

ANMÄRKNING

Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.

14 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

15 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven, EU:s säkerhetsstandarder samt de produktspecifika standarderna.

Produkt	Tillverkare	Befullmäktigad för dokumentation
Vedklyv	AL-KO Geräte GmbH	Andreas Hedrich
Serienummer	Ichenhauser Str. 14	Ichenhauser Str. 14
G4032012	D-89359 Kötz, Tyskland	D-89359 Kötz, Tyskland
Typ	EU-direktiv	Harmoniserade standarder
LSV 6	2006/42/EC	EN 60204-1:2006+A1:2009	EN 55014-2:1997+A2:2008
LSV 7	2014/30/EU	EN 609:1999+A2:2009	EN 61000-3-2:2014
LSV 8	2011/65/EU	EN 55014-1:2006+A2:2011	EN 61000-3-11:2000

Kötz, 2017-08-17

Wolfgang Hergeth

Managing Director

KÄÄNNÖS ALKUPERÄISESTÄ KÄYTTÖOHJEESTA

Sisällysluettelo

Merknad om WEE-direktivet
