GEBRUIKSAANWIJZING LSV 6 AL-KO

2.3.1 Bijgeleverde onderdelen voor LSV6..................................................................... 100

2.3.2 Bijgeleverde onderdelen voor LSV7 en LSV8 ..................................................... 100

3.7 Gebruik en behandeling van het elektrische gereedschap ................................................. 105

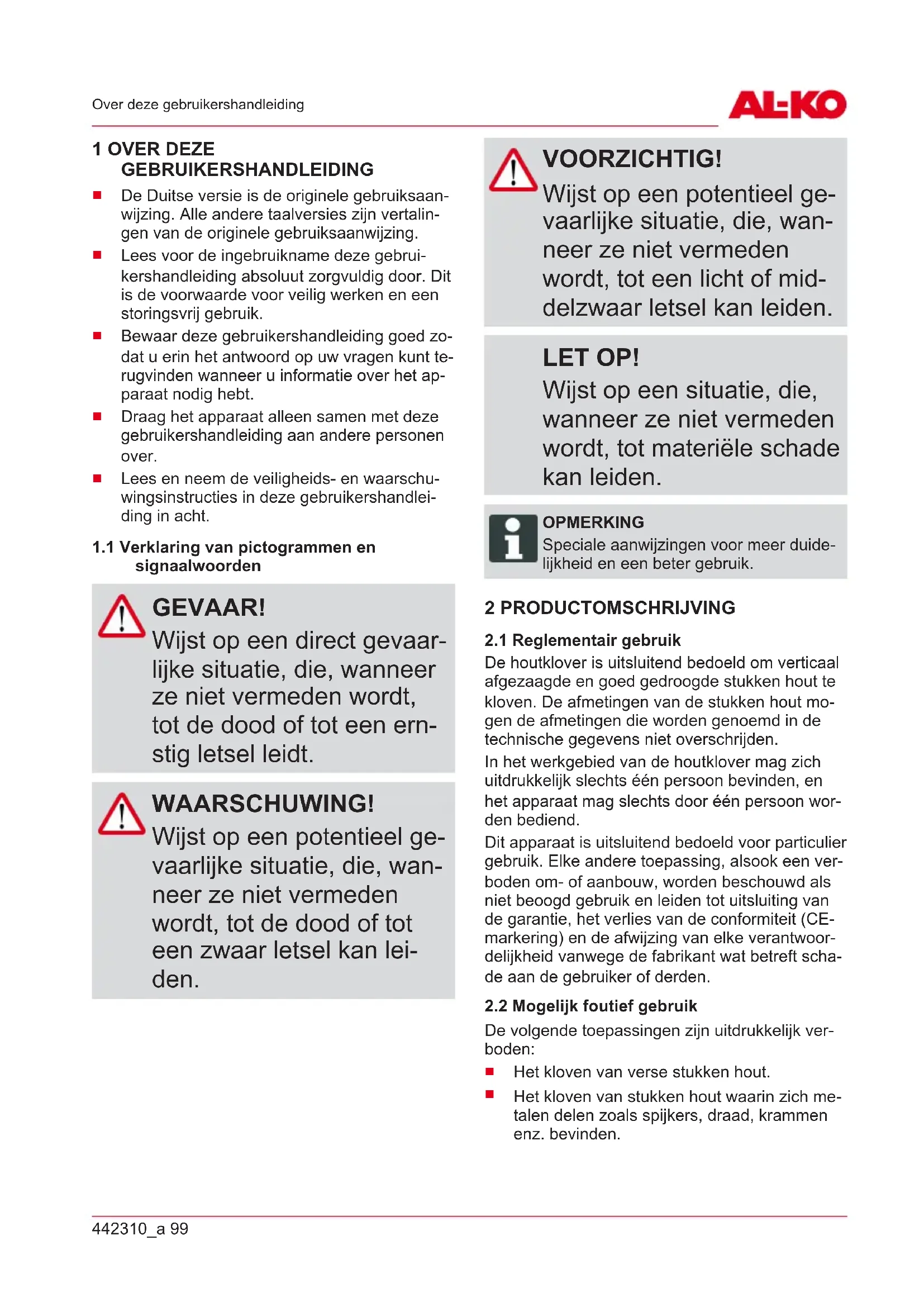

De Duitse versie is de originele gebruiksaan- wijzing. Alle andere taalversies zijn vertalin- gen van de originele gebruiksaanwijzing.

Lees voor de ingebruikname deze gebrui- kershandleiding absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.

Bewaar deze gebruikershandleiding goed zo- dat u erin het antwoord op uw vragen kunt te- rugvinden wanneer u informatie over het ap- paraat nodig hebt.

Draag het apparaat alleen samen met deze gebruikershandleiding aan andere personen over.

Lees en neem de veiligheids- en waarschu- wingsinstructies in deze gebruikershandlei- ding in acht.

1.1 Verklaring van pictogrammen en

signaalwoorden GEVAAR! Wijst op een direct gevaar- lijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ern- stig letsel leidt. WAARSCHUWING! Wijst op een potentieel ge- vaarlijke situatie, die, wan- neer ze niet vermeden wordt, tot de dood of tot een zwaar letsel kan lei- den. VOORZICHTIG! Wijst op een potentieel ge- vaarlijke situatie, die, wan- neer ze niet vermeden wordt, tot een licht of mid- delzwaar letsel kan leiden. LET OP! Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden. OPMERKING Speciale aanwijzingen voor meer duide- lijkheid en een beter gebruik. 2 PRODUCTOMSCHRIJVING

2.1 Reglementair gebruik

De houtklover is uitsluitend bedoeld om verticaal afgezaagde en goed gedroogde stukken hout te kloven. De afmetingen van de stukken hout mo- gen de afmetingen die worden genoemd in de technische gegevens niet overschrijden. In het werkgebied van de houtklover mag zich uitdrukkelijk slechts één persoon bevinden, en het apparaat mag slechts door één persoon wor- den bediend. Dit apparaat is uitsluitend bedoeld voor particulier gebruik. Elke andere toepassing, alsook een ver- boden om- of aanbouw, worden beschouwd als niet beoogd gebruik en leiden tot uitsluiting van de garantie, het verlies van de conformiteit (CE- markering) en de afwijzing van elke verantwoor- delijkheid vanwege de fabrikant wat betreft scha- de aan de gebruiker of derden.

2.2 Mogelijk foutief gebruik

De volgende toepassingen zijn uitdrukkelijk ver- boden:

Het kloven van verse stukken hout.

Het kloven van stukken hout waarin zich me- talen delen zoals spijkers, draad, krammen enz. bevinden.NL

Bediening door meerdere personen tegelijk

Het gebruik in een atmosfeer met explosiege- vaar

2.3 Inhoud van de levering

Controleer na het uitpakken of alle onderdelen zijn geleverd. OPMERKING Een voedingskabel wordt niet bijgele- verd en moet daarom apart worden ge- kocht.

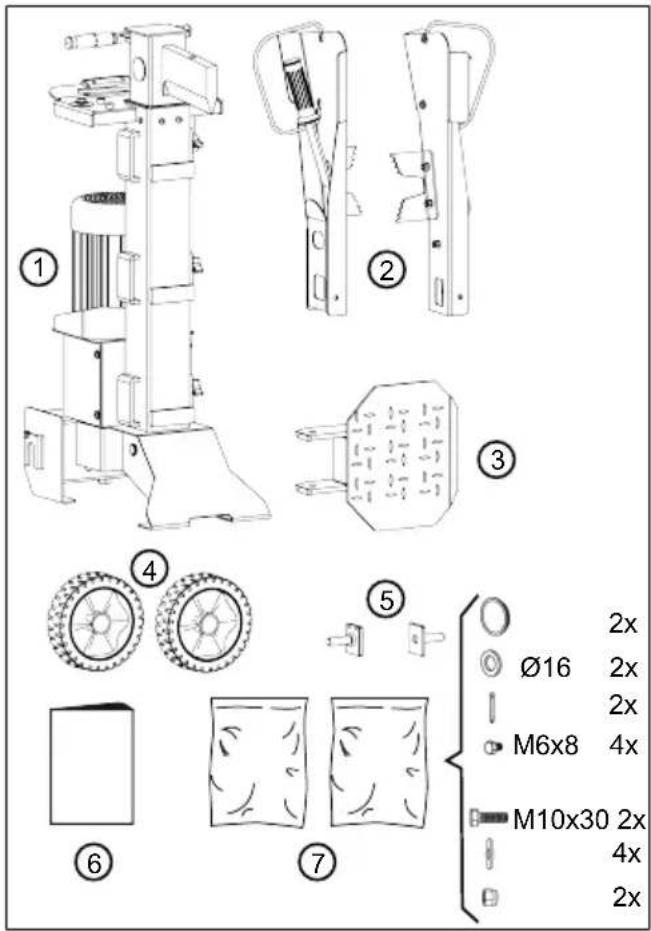

2.3.1 Bijgeleverde onderdelen voor LSV6

Nr. Component 1 Basisapparaat 2 Bedieningsarmen(2x) 3 Klooftafel 4 Wielen(2x) 5 Steekassen(2x) 6 Gebruikershandleiding Nr. Component 7 Zak met kleine onderdelen(2x):

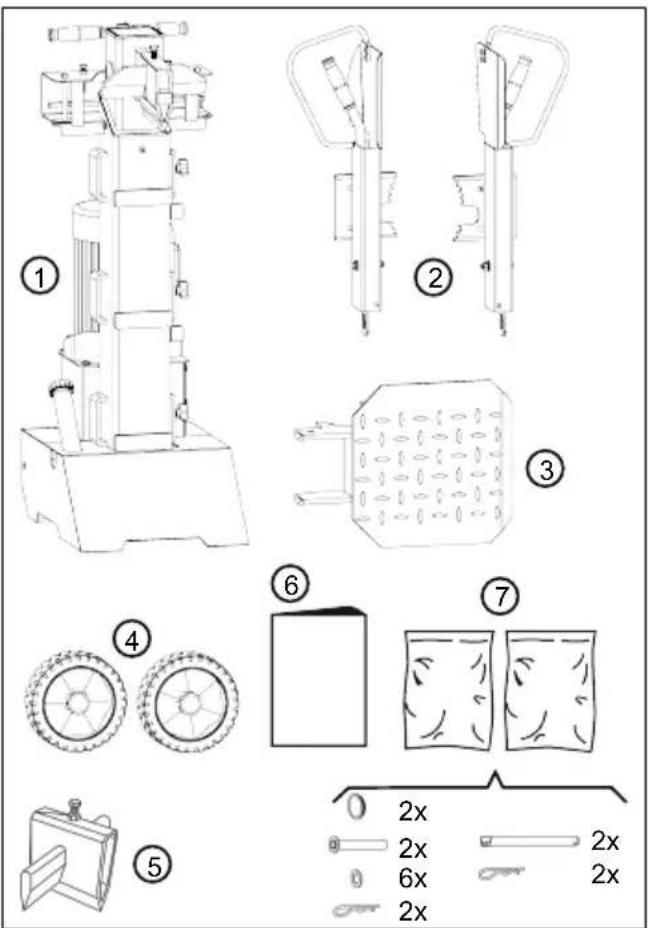

2.3.2 Bijgeleverde onderdelen voor LSV7

Nr. Component 1 Basisapparaat 2 Bedieningsarmen(2x) 3 Klooftafel 4 Wielen(2x) 5 Kloofkruis 6 Gebruikershandleiding 7 Zak met kleine onderdelen(2x):

2 arrêteerpennen, 2 borgclips442310_a 101 Productomschrijving

2.4 Symbolen op het apparaat

Symbool Betekenis Neem voor ingebruikname de ge- bruikershandleiding door! Draag beschermende handschoe- nen! Veiligheidsschoenen dragen! Draag een veiligheidsbril! Handen uit de gevarenzone hou- den! Voordat wordt begonnen met on- derhoudswerkzaamheden, apparaat scheiden van de stroomvoorziening! Derden uit de gevarenzone houden! Handen uit de gevarenzone hou- den! Handen uit de gevarenzone hou- den! Beschadigde onderdelen verwijde- ren of vervangen! Rook niet! Hydraulische olie niet weggooien in de natuur! Symbool Betekenis Gevaar voor uitglijden! Werkgebied schoonhouden! Gevaar voor struikelen! Werkgebied schoonhouden! Apparaat niet ophangen aan de kraanhaak!

2.5 Productoverzicht (01)

De houtklovers bestaan uit de volgende compo- nenten: Nr. Component 1 Kloofwig 2 Kloofzuil 3 Borgschroef voor hefstang 4 Draaggreep 5 Hefstang 6 Contactdoos 7 Groene en rode drukknop voor Aan/ Uit 8 Motor 9 Ontluchtingsplug en vulaansluiting voor hydraulische olie 10 Transportwielen 11 Gaten voor bevestiging aan de on- dergrond (LSV6) 12 Zijsteunen voor klooftafel 13 Klooftafel 14 Bedieningsarm met bedieningshen- del en handbescherming 15 VasthoudklauwenNL

beveiligingsvoorzieningen Motorbeveiligingsschakelaar In het geval van overbelasting van de houtklover schakelt de motorbeveiligingsschakelaar de mo- tor uit. De motorbeveiligingsschakelaar mag niet buiten werking worden gezet. Als de motorbeveiligingsschakelaar de houtklover heeft uitgeschakeld, gaat u als volgt te werk:

1. Houtklover scheiden van het lichtnet.

2. Los de oorzaak van de overbelasting op.

3. Na een afkoeltijd van enkele minuten de

houtklover weer aansluiten op de stroom- voorziening.

4. Houtklover inschakelen.

Tweehandenbediening De kloofwig beweegt alleen naar beneden als beide bedieningsarmen tegelijkertijd worden be- diend. Daardoor wordt voorkomen dat de handen van de bedieningskracht in de gevarenzone te- rechtkomen.

2.7 Elektrische aansluiting

WAARSCHUWING! Gevaar voor persoonlijk letsel door een elektri- sche schok Een defecte voedingskabel kan ernstig letsel veroorza- ken als gevolg van elektri- sche schokken.

Ervoor zorgen dat de voedingskabel niet is beschadigd of doorge- sneden.

De maximaal toelaatbare kabellengte mag niet worden overschreden. Een langere kabel vermindert het motorvermogen en daardoor de werking van de houtklover.

Voedingskabel, stekker en koppeldoos moe- ten onbeschadigd zijn. Een defecte voedings- kabel (bijv. met scheuren, ingesneden, ge- plette of geknikte plekken in de isolatie) mag niet worden gebruikt.

Reparaties aan de voedingskabel, aan de netstekker en aan de koppeldoos mogen al- leen worden uitgevoerd door gespecialiseer- de elektrotechnische bedrijven.

Stekkerverbindingen mogen niet worden blootgesteld aan vocht.

In het geval van schade de voedingskabel onmiddellijk scheiden van de stroomvoorzie- ning. Voorschriften voor de elektrische aansluiting De stroomvoorziening moet met veiligheidsvoor- zieningen tegen lage spanning, overspanning, overbelastingsstroom(16A) evenals een aard- lekschakelaar (max. lekstroom 0,03A) worden uitgerust. Verdere voorschriften voor de elektrische aan- sluiting vindt u in de technische gegevens. Eisen aan de voedingskabel OPMERKING Een voedingskabel wordt niet bijgele- verd en moet daarom apart worden ge- kocht. De voedingskabel moet voldoen aan de volgende eisen: Voor LSV6 en LSV7:

Geschikt voor 230V AC

Maximale kabellengte: 10m Voor LSV8:

Geschikt voor 400V AC

Maximale kabellengte: 10m442310_a 103 Veiligheidsinstructies

VEILIGHEIDSINSTRUCTIES GEVAAR! Levensgevaar en gevaar voor zeer ernstig per- soonlijk letsel door on- bekendheid met de vei- ligheidsinstructies Onbekendheid met de vei- ligheidsinstructies en be- dieningsinstructies kan bij- zonder ernstig letsel en zelfs de dood tot gevolg hebben.

Volg alle veiligheidsin- structies en bedienings- instructies in deze ge- bruiksaanwijzing op evenals in de gebruiks- aanwijzingen waarnaar wordt verwezen, voor- dat u het apparaat ge- bruikt.

Bewaar alle bijgelever- de documenten voor toekomstig gebruik.

Personen van jonger dan 16 jaar en personen die de ge- bruikershandleiding niet heb- ben gelezen, mogen het ap- paraat niet gebruiken. Eventu- ele landspecifieke veiligheids- voorschriften voor de mini- mumleeftijd van de gebruiker naleven.

Bedien het apparaat niet als u onder invloed bent van alco- hol, drugs of geneesmiddelen.

Om letsel aan hoofd en lede- maten evenals gehoorschade te voorkomen, moet verplicht beschermende kleding en uit- rusting worden gedragen.

De kleding moet doelmatig (nauwsluitend) zijn en mag bij het gebruik niet hinderen. Bij lang haar beslist een haarnet- je dragen. Nooit losse kleding- stukken of accessoires dra- gen die in het apparaat kun- nen worden getrokken, bijv. sjaals, wijde shirts, lange halskettingen.

De persoonlijke bescher- mingsmiddelen bestaan uit:

Gehoorbescherming en veiligheidsbril

lange broek en stevige schoenen

3.3 Veiligheid op de werkplek

Alleen bij daglicht of zeer hel- der kunstlicht werken.NL

104 LSV 6, LSV 7, LSV 8

Veiligheidsinstructies

Het apparaat alleen op een vaste en vlakke ondergrond en niet op stijle hellingen ge- bruiken.

Op stabiliteit letten.

3.4 Veiligheid van personen,

Houd er rekening mee dat de gebruiker verantwoordelijk is voor ongevallen en schade, die andere personen of hun eigendommen kunnen betref- fen.

Het apparaat alleen gebruiken voor de werkzaamheden waarvoor het is bedoeld. Niet- reglementair gebruik kan let- sel en materiële schade ver- oorzaken.

Het apparaat alleen inschake- len als zich in het werkgebied geen andere personen of die- ren bevinden.

Houd een veiligheidsafstand aan tot personen en dieren of schakel het apparaat uit als personen of dieren naderen.

3.5 Veiligheid van het

Het apparaat alleen gebruiken onder de volgende omstan- digheden:

Het apparaat is niet ver- vuild.

Het apparaat vertoont geen beschadigingen.

Het apparaat niet overbelas- ten. Het is voor lichte particu- liere werkzaamheden be- doeld. Overbelasting leidt tot beschadiging van het appa- raat.

Het apparaat nooit gebruiken met versleten of defecte on- derdelen. Defecte onderdelen altijd vervangen door oor- spronkelijke reserveonderde- len van de fabrikant. Wanneer het apparaat met versleten of defecte onderdelen wordt ge- bruikt, kan tegenover de fabri- kant geen aanspraak op ga- rantie worden gemaakt. OPMERKING Reparatiewerkzaamheden mogen uitsluitend worden uitgevoerd in de vakhandel of op onze AL-KO Service- vestigingen.

De aansluitstekker van het apparaat moet in het stop- contact passen. De stekker mag in geen geval worden veranderd. Gebruik geen verloopstekkers samen met geaarde apparaten. Onge-442310_a 105 Veiligheidsinstructies modificeerde stekkers en pas- sende contactdozen vermin- deren het risico van elektri- sche schokken.

Vermijd lichaamscontact met geaarde oppervlakken zoals bij buizen, verwarmin- gen, fornuizen en koelkas- ten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam is geaard.

Stel elektrisch gereedschap niet bloot aan regen of vocht. Wanneer er water in het elektrische gereedschap binnendringt, verhoogt dit de kans op een elektrische schok.

Gebruik de kabel niet voor doeleinden waarvoor deze niet is bedoeld. De kabel mag niet worden gebruikt om het elektrische gereed- schap te dragen, op te han- gen of om de stekker uit de contactdoos te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe ran- den of zich bewegende on- derdelen van het apparaat. Bij beschadigde of in de knoop geraakte kabels is er een hoger risico op een elek- trische schok.

Wanneer u met een elek- trisch gereedschap buiten werkt, dient u uitsluitend een verlengkabel te gebrui- ken die ook voor buiten ge- schikt is. Door het gebruik van een dergelijke verlengka- bel neemt het risico op een elektrische schok af.

Wanneer het gebruik van elektrisch gereedschap in een vochtige omgeving niet kan worden voorkomen, maakt u gebruik van een aardlekschakelaar. Het ge- bruik hiervan vermindert het risico op een elektrische schok.

3.7 Gebruik en behandeling

van het elektrische gereedschap

Overbelast het apparaat niet. Gebruik voor uw werk- zaamheden het juiste elek- trische gereedschap. Met het passende gereedschap werkt u beter en veiliger in het beschreven toepassingsge- bied.

Gebruik het elektrische ge- reedschap niet wanneer de schakelaar kapot is. Elek- trisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.NL

106 LSV 6, LSV 7, LSV 8

Veiligheidsinstructies

Trek de stekker uit de con- tactdoos en/of verwijder de accu voordat u instellingen aan het apparaat verandert, toebehoren vervangt of het apparaat opruimt. Deze vei- ligheidsmaatregel voorkomt het onbedoeld starten van het elektrische gereedschap.

Bewaar ongebruikt elek- trisch gereedschap buiten het bereik van kinderen. Het apparaat mag niet worden gebruikt door personen die er niet mee vertrouwd zijn of die de instructies niet hebben gelezen. Elektrische gereedschappen zijn gevaar- lijk als ze worden gebruikt door onervaren mensen.

Onderhoud elektrisch ge- reedschap zorgvuldig. Con- troleer of bewegende delen goed werken en niet klem- men, of er delen gebroken zijn of zodanig beschadigd dat de werking van het elek- trische gereedschap wordt belemmerd. Laat bescha- digde onderdelen repareren voordat u het apparaat ge- bruikt. Veel ongevallen wor- den veroorzaakt door slecht onderhouden elektrische ge- reedschappen.

Houd het snijgereedschap scherp en schoon. Goed on- derhouden snijgereedschap met scherpe snijkanten blijft minder snel haken en is ge- makkelijker in het gebruik.

Gebruik het elektrische ge- reedschap, de toebehoren, inzetgereedschap enz. con- form deze instructies. Neem hierbij de werkomstandig- heden en de uit te voeren werkzaamheden in acht. Het gebruik van elektrisch gereed- schap voor andere dan doel- matige toepassingen kan tot gevaarlijke situaties leiden.

3.8 Veiligheidsinstructies

Gebruiksklaar apparaat nooit zonder toezicht laten.

Apparaat reinigen na elk ge- bruik.

Apparaat beveiligen tegen on- bevoegde toegang.

Apparaat mag slechts worden bediend door één persoon.

Apparaat nooit verplaatsen terwijl de motor draait.

Apparaat nooit gebruiken bij regen of sneeuwval.

Apparaat scheiden van de stroomvoorziening bij:

onderhouds- of reinigings- werkzaamheden442310_a 107 Apparaat uitpakken(02)

Onderbrekingen van het werk

Nooit de kloofwig aanraken. 4 APPARAAT UITPAKKEN(02) WAARSCHUWING! Gevaar voor beknelling als gevolg van kantelen van het apparaat! Het apparaat is zwaar! Als het omvalt, kunnen delen van het lichaam bekneld raken en personen ernstig letsel oplopen.

Ten minste twee perso- nen zijn nodig om het apparaat uit te pakken!

Voorkom het kantelen van het apparaat door het plaatsen van blok- ken en wiggen! Als de doos met de houtklover niet al in de verti- cale stand staat:

1. Doos(02/1) met twee personen aan één kant

optillen(02/a). Daarbij voorkomen dat hij wegschuift. Indien nodig: Een blok(02/2) er- onder schuiven om de doos te steunen.

2. Doos rechtop zetten totdat hij verticaal en

3. Doos met een mes(02/3) voorzichtig

opensnijden langs de onderrand, zodat het apparaat niet beschadigd raakt.

4. Doos van het apparaat aftillen(02/b).

5. Levering controleren op volledigheid (zie

Hoofdstuk 2.3 "Inhoud van de levering", pagi- na100). 5 MONTAGE WAARSCHUWING! Gevaren door onvolledi- ge montage! De werking van een onvol- ledig apparaat kan ernstig letsel veroorzaken.

Gebruik het apparaat al- leen als het volledig ge- monteerd is!

Controleer voor het in- schakelen of alle be- schermings- en be- schermingsvoorzienin- gen aanwezig zijn en functioneren!

5.1 Montage voor LSV6

5.1.1 Wielen monteren(03)

Voer de hier beschreven stappen uit voor beide wielen:

1. Steekas(03/1) in de houder(03/2) op het ba-

sisapparaat van onderaf erin schuiven(03/a) en vasthouden.

2. Voor het bevestigen van de steekas twee

4. Borgclip(03/6) door het gat van de steekas

drukken om het wiel te beveiligen tegen eraf vallen(03/c).

Voer de hier beschreven stappen uit voor beide bedieningsarmen:

1. Bedieningsarm(04/1) zodanig op de dwars-

plaat(04/2) leggen dat de bevestigingsgaten boven elkaar liggen. De hendel van de pomp- besturing(04/3) daarbij in de uitsparing vanNL

sluitring(04/5) door de gaten in de bedie- ningsarm en dwarsplaat steken.

3. Tweede sluitring(04/6) en zelfborgende

moer(04/7) van onderaf op de bout steken en vastdraaien.

5.2 Montage voor LSV7 en LSV8

5.2.1 Wielen monteren(05)

Voer de hier beschreven stappen uit voor beide wielen:

1. Op de steekas(05/1) de volgende compo-

2. Steekas inclusief wiel en sluitringen tot aan

de aanslag in het lager(05/4) schuiven(05/ a).

3. Borgclip(05/5) door het gat van de steekas

drukken totdat hij vastklikt(05/b).

Voer de hier beschreven stappen uit voor beide bedieningsarmen:

1. Borgclip(06/1) uit de vergrendelings-

2. Vergrendelingspen uit de dwarsbeugel(06/3)

en(06/B) dun insmeren met een smeervet.

4. Bedieningsarm(06/4) in de dwarsbeu-

gel(06/3) evenals op de hendel van de pompbesturing(06/5) steken. Opmerking:Let er beslist op dat de hendel van de pompbesturing goed erin is gestoken!

5. Vergrendelingspen(06/2) tot aan de aanslag

delingspen(06/2) steken totdat hij vastklikt.

5.3 Klooftafel monteren(07, 08)

Op de kloofzuil bevinden zich op drie hoogten zijsteunen(07/1) voor de montage van de kloof- tafel(07/2), zodat u de hoogte ervan kunt aan- passen aan de verschillende lengten van de te kloven stukken hout.

1. Borgschroef(08/1) uit de zijsteun(08/2)

draaien totdat de klooftafel(08/3) erin kan worden geschoven.

2. Klooftafel schuin op het vasthoudblok(08/4)

plaatsen en tot aan de aanslag in de zijsteun schuiven. Daarbij de klooftafel op het vast- houdblok laten zakken zodat hij aan het ein- de horizontaal staat(08/a).

3. Borgschroef door het gat(08/5) van de kloof-

tafel draaien om hem vast te zetten. Ga voor het demonteren van de klooftafel op de- zelfde manier te werk in omgekeerde volgorde.

5.4 Kloofkruis monteren [LSV7, LSV8](09)

1. Kloofkruis(09/1) op de kloofwig(09/2) tot aan

de aanslag erop steken(09/a).

2. Bout(09/3) vastdraaien in het gat van de

kloofwig om het kloofkruis vast te zetten.

3. Bout(09/4) vastdraaien om het kloofkruis

naar boven te drukken.

5.5 Vasthoudklauwen instellen [LSV7,

LSV8](10) Op elke bedieningsarm bevindt zich een vast- houdklauw. De vasthoudklauwen kunnen worden verschoven, afhankelijk van de diameter van de te kloven stukken hout. Stel beide vasthoudklau- wen in op dezelfde afstand:

1. Beide stelschroeven(10/1) van de vasthoud-

klauw(10/2) losdraaien.

2. Vasthoudklauw(10/2) verschuiven naar de

6.1 Houtklover plaatsen en aansluiten

GEVAAR! Gevaar voor een elektri- sche schok bij gebruik zonder aardlekschake- laar De bediening van het ap- paraat zonder aardlek- schakelaar in de voedings- aansluiting kan als gevolg van elektrische schokken ernstig letsel en zelfs de dood tot gevolg hebben.

Controleer voordat het apparaat wordt aange- sloten of in de voedings- aansluiting een aardlek- schakelaar voor een maximale lekstroom van 0,03A aanwezig is.

Als u de aanwezigheid van een aardlekschake- laar niet kunt vaststel- len: Gebruik een aan- vullende mobiele lek- stroom-veiligheidsvoor- ziening met een ge- schakelde aardleiding. WAARSCHUWING! Gevaar voor persoonlijk letsel als gevolg van kantelen van het appa- raat Een apparaat dat kantelt kan ernstig letsel en scha- de veroorzaken.

Zorg ervoor dat het ap- paraat niet kan kante- len.

1. Houtklover horizontaal op een vlakke, harde

ondergrond plaatsen. Houtklover niet op de voedingskabel plaatsen! Opmerking:Geen materiaal onder de hout- klover leggen om de hoogte van het apparaat aan te passen of om te proberen de stabiliteit te verhogen. Als de houtklover schuin en/of onstabiel staat, moet hij op een andere standplaats worden geplaatst. Het gebruik op zachte ondergronden zoals gras of grind is niet toegestaan, omdat het apparaat tijdens de werking kan wegzakken of kantelen.

2. Voedingskabel zodanig leggen dat hij niet ge-

knikt, geplet of op andere wijze beschadigd kan worden.

3. Voedingskabel in de contactdoos(01/6) van

het apparaat steken en dan de voedingska- bel aansluiten op de stroomvoorziening. Opmerking:Bij het uitzetten eerst de voe- dingskabel scheiden van de stroomvoorzie- ning.NL

6.2 Draairichting van de motor controleren

[LSV8](11) LET OP! Gevaar voor beschadi- ging van de hydraulische pomp Als gevolg van een ver- keerde draairichting van de motor raakt de hydrauli- sche pomp beschadigd.

Schakel na het inscha- kelen de houtklover on- middellijk uit als de mo- tor in de verkeerde rich- ting draait de kloofwig niet naar boven be- weegt.

Verwissel de fasen van de netspanning.

1. Voer de volgende stappen tegelijkertijd uit:

Op de groene drukknop(11/1) en dan op de rode drukknop(11/2) drukken om de motor kort te laten draaien.

Door de ventilatiesleuven(11/3) kijken in welke richting de motor draait. De draai- richting moet overeenkomen met de pijl(11/4) op de motor.

2. Als de draairichting niet overeenkomt: zie

Hoofdstuk 6.3 "Fasen van de netspanning verwisselen [LSV8](12)", pagina110.

6.3 Fasen van de netspanning verwisselen

1. Houtklover onmiddellijk uitschakelen en voe-

dingskabel eruit trekken.

2. Platte schroevendraaier in de poolomschake-

laar(12/1) in de contactdoos(12/2) van de houtklover steken.

3. Poolomschakelaar indrukken en 180° draai-

5. Houtklover inschakelen en draairichting van

de motor nogmaals controleren. De kloofwig moet naar boven bewegen.

6.4 Functietest uitvoeren(13)

1. Voor het inschakelen op de groene druk-

knop(13/1) drukken. De kloofwig beweegt automatisch naar boven.

Als de kloofwig al in de bovenste positie staat, korte tijd beide bedieningsarmen naar beneden duwen, vervolgens hout- klover uit- en opnieuw inschakelen. Voor het uitschakelen op de rode druk- knop(13/2) drukken.

Bij LSV8, indien de kloofwig niet naar boven beweegt: Houtklover onmiddellijk uitschakelen om schade aan het appa- raat te voorkomen. Draairichting van de motor controleren en indien nodig corri- geren (zie Hoofdstuk 6.2 "Draairichting van de motor controleren [LSV8](11)", pagina110).

2. Functietest uitvoeren:

Beide bedieningsarmen tegelijkertijd naar beneden duwen. De kloofwig moet naar beneden bewegen en ong. 5cm boven de bovenste tafelpositie stoppen.

Een van de beide bedieningsarmen losla- ten. De kloofwig moet stoppen in de hui- dige positie.

Beide bedieningsarmen tegelijkertijd los- laten. De kloofwig beweegt naar boven.

3. Als het zeer koud is, de houtklover ong.

15min stationair laten draaien, zodat de hy- draulische olie warm wordt.442310_a 111 Bediening 7 BEDIENING WAARSCHUWING! Gevaar voor letsel bij be- diening door meerdere personen tegelijk Het gebruik van het appa- raat door twee of meer personen kan leiden tot ernstig persoonlijk letsel.

Bedien het apparaat al- tijd alleen.

Houd andere personen op afstand en voorkom in het bijzonder dat ze het stuk hout aanraken dat net wordt gekloofd. LET OP! Gevaar voor beschadi- ging als gevolg van ver- keerde behandeling Door het verkeerd kloven van de stukken hout kan het apparaat beschadigd of onbruikbaar raken.

Stuk hout altijd verticaal, d.w.z. in de richting van de houtnerf, op de kloof- tafel plaatsen, nooit dwars.

Nooit meerdere secon- den lang het kloven van een stuk hout forceren. WAARSCHUWING! Gevaar voor letsel als gevolg van versplinte- rend hout Opgeslagen hardhout, on- regelmatig gegroeide tak- ken, ongelijkmatige stuk- ken hout en stukken hout met veel noesten neigen bij het kloven tot versplin- teren. Stukken hout die in het rond vliegen kunnen ernstig letsel veroorzaken.

Kloof alleen rechte stuk- ken hout met een verti- caal en recht zaagvlak.

Draag beslist de voor- geschreven bescher- mende kleding. OPMERKING

Kloof altijd goed gedroogd hout. Dit kan veel gemakkelijker worden ge- kloofd dan vers, vochtig hout.

Zeer dikke houten stammen kunnen gemakkelijker worden gekloofd als hun lengte kleiner is.NL

7.1 Voor elk gebruik

WAARSCHUWING! Gevaar voor persoonlijk letsel als gevolg van een defect apparaat Het gebruik van een defect apparaat kan ernstig letsel en schade aan het appa- raat veroorzaken.

Apparaat alleen gebrui- ken als het niet defect of beschadigd is en er geen onderdelen ont- breken of loszitten.

1. Visuele controle van de houtklover uitvoeren.

De houtklover mag niet worden inge- schakeld als delen van het apparaat ont- breken, defect zijn of loszitten.

2. Visuele controle van de stroomkabel uitvoe-

Een defecte voedingskabel (bijv. met scheuren, ingesneden, geplette of ge- knikte plekken in de isolatie) mag niet worden gebruikt.

3. Visuele controle op lekkages van de hydrauli-

De houtklover mag niet worden inge- schakeld als de hydraulica lekkages ver- toont.

4. De glijvlakken van de kloofzuil en van de

kloofwig reinigen en vervolgens invetten (zie Hoofdstuk 8.1.1 "Glijvlakken invetten(16)", pagina113).

5. Functietest van de bedieningsarmen uitvoe-

ren (zie Hoofdstuk 6.4 "Functietest uitvoe- ren(13)", pagina110).

7.2 Klooftafel instellen

1. Klooftafel instellen op de hoogte van de te

kloven stukken hout (zie Hoofdstuk 5.3 "Klooftafel monteren(07, 08)", pagina108).

7.3 Slagbegrenzing instellen(14)

1. Stuk hout op de klooftafel plaatsen.

2. Beide bedieningsarmen tegelijkertijd naar be-

neden duwen om de kloofwig naar beneden te bewegen.

3. Als de kloofwig ong. 3 – 5cm boven het stuk

hout staat: Een bedieningsarm loslaten om de kloofwig te stoppen in de huidige positie.

4. Apparaat uitschakelen.

5. Borgschroef(14/1) losdraaien en hef-

stang(14/2) helemaal naar boven trekken.

7.4 Een stuk hout kloven(15)

VOORZICHTIG! Gevaar voor letsel als gevolg van een veront- reinigd werkgebied Er bestaat gevaar voor struikelen en uitglijden in het werkgebied als gevolg van verspreide stukken hout en wanorde.

Sla de te kloven stukken hout netjes gerangschikt op een stapel op.

Verwijder gekloofde stukken hout en hout- snippers onmiddellijk uit het werkgebied.

1. Bij LSV7 en LSV8: Vasthoudklauwen o in-

stellen p de diameter van de te kloven stuk- ken hout (zie Hoofdstuk 5.5 "Vasthoudklau- wen instellen [LSV7, LSV8](10)", pagi- na108).

2. Stuk hout precies loodrecht op de klooftafel

plaatsen. Opmerking:Het stuk hout moet uit zichzelf op de klooftafel staan. Nooit schuinstaande stukken hout kloven!442310_a 113 Onderhoud en verzorging

3. Beide bedieningsarmen tegelijkertijd samen-

drukken, zodat het stuk hout wordt ge- klemd(15/a).

4. Beide bedieningsarmen tegelijkertijd naar be-

neden duwen(15/b). De kloofwig beweegt naar beneden(15/c).

5. Als de kloofwig het hout volledig heeft ge-

kloofd: Beide bedieningsarmen loslaten, zo- dat de kloofwig naar boven beweegt.

6. De gekloofde stukken hout verwijderen uit

7.5 Klem zittend stuk hout verwijderen

VOORZICHTIG! Gevaar voor persoonlijk letsel als gevolg van het eruit slaan van een klem zittend stuk hout Als een klem zittend stuk hout uit het apparaat wordt geslagen, kan persoonlijk letsel ontstaan en het ap- paraat beschadigd raken.

Sla nooit een klem zit- tend stuk hout met een gereedschap eruit.

1. Kloofwig volledig naar boven laten bewegen.

2. Een wigvormig stuk hout op de klooftafel

3. Kloofwig naar beneden laten bewegen. Het

klem zittende stuk hout wordt naar voren ge- drukt door het wigvormige stuk hout.

4. De voorgaande stappen herhalen met steeds

grotere wiggen totdat het klem zittende stuk hout is losgekomen.

8 ONDERHOUD EN VERZORGING

WAARSCHUWING! Gevaar voor persoonlijk letsel tijdens onder- houdswerkzaamheden Verkeerd onderhoud kan ernstig letsel en schade aan het apparaat veroor- zaken.

Voordat wordt begon- nen met onderhouds- werkzaamheden, het apparaat scheiden van de stroomvoorziening.

Reparaties aan het ap- paraat alleen laten uit- voeren door gespeciali- seerde bedrijven.

8.1 Verzorgingswerkzaamheden

8.1.1 Glijvlakken invetten(16)

Regelmatig uitvoeren, in het bijzonder bij het klo- ven van harsachtige stukken hout:

1. Glijvlakken(16/1) van de kloofzuil(16/2) en

van de kloofwig(16/3) reinigen.

2. Glijvlakken invetten met een hars- en zuurvrij

8.2 Onderhoudswerkzaamheden

1. Materiaalophopingen op de kloofwig verwij-

deren met een geschikte vijl en kloofwig scherpen.

2. Op de bewerkte oppervlakken olie of smeer-

middel aanbrengen.NL

114 LSV 6, LSV 7, LSV 8

Onderhoud en verzorging

8.2.2 Hydraulische olie controleren en

bijvullen(17) Controleer het oliepeil dagelijks en ververs de hy- draulische olie na 1jaar of 150gebruiksuren. Voor het bijvullen en verversen moet hydrauli- sche olie HLP46 worden gebruikt. LET OP! Gevaar voor beschadi- ging van het apparaat als gevolg van verkeerde hy- draulische olie Verkeerde hydraulische olie en een te laag of te hoog oliepeil leiden tot sto- ringen evenals warmteont- wikkeling, en kunnen de hydraulische pomp be- schadigen.

Gebruik uitsluitend de voorgeschreven hydrau- lische olie.

Controleer regelmatig het oliepeil en vul indien nodig hydraulische olie bij.

1. Houtklover verticaal plaatsen en scheiden

van de stroomvoorziening.

2. Houtklover enkele minuten laten rusten zodat

de olie zich kan verzamelen in de olietank.

3. Oliepeilstaaf(17/1) uit de olievulope-

ning(17/2) schroeven en afvegen met een schone, niet-pluizende doek. Oliepeil controleren

1. Oliepeilstok erin steken tot aan de aanslag

en weer eruit trekken.

2. Het oliepeil aflezen op de oliepeilstok. Het

oliepeil moet tussen de bovenste(17/3) en de onderste(17/4) markering staan. Hydraulische olie bijvullen Als het oliepeil onder de onderste markering staat:

1. Hydraulische olie(17/5) in de olievulopening

gieten. Indien nodig een trechter gebruiken. Er mogen geen vreemde deeltjes in de olie- tank terechtkomen!

2. Oliepeil controleren (zie boven).

3. Oliepeilstok weer erin schroeven en licht aan-

draaien. Hydraulische olie verversen De hydraulische olie moet eenmaal per jaar volle- dig worden ververst.

1. Olieopvangbak(17/6) onder de houtklover

ring(17/8) eruit draaien en alle olie in de olie- opvangbak laten lopen. De afgewerkte olie verwijderen volgens de voorschriften!

3. Afdichtring op de olieaftapplug steken en sa-

men weer erin draaien.

4. Hydraulische olie bijvullen (zie boven).442310_a 115

Transport(18) 9 TRANSPORT(18) LET OP! Gevaar voor schade aan apparaten als gevolg van verkeerd transport Als gevolg van verkeerd transport kan het apparaat beschadigd raken.

Trek de stekker uit het stopcontact voordat het apparaat wordt getrans- porteerd.

Trek het apparaat slechts licht gekanteld aan de draaggreep.

Wanneer er een kraan wordt gebruikt: Hijs het apparaat niet aan afzon- derlijke componenten of aan de draaggreep om- hoog! Bind het samen en hijs het omhoog met een stevige hijskabel. WAARSCHUWING! Gevaar voor beknelling als gevolg van kantelen van het apparaat! Het apparaat is zwaar! Als het omvalt, kunnen delen van het lichaam bekneld raken en personen ernstig letsel oplopen.

Transporteer het appa- raat met de nodige voorzichtigheid.

Verwijder obstakels van de geplande route.

1. Houtklover met beide handen vastpakken

aan de draaggreep(18/1) en lichtjes kante- len, om hem op de wielen(18/2) te plaat- sen(18/a).

2. Houtklover aan de draaggreep naar de ge-

wenste standplaats trekken(18/b). 10 OPSLAG

1. Houtklover scheiden van het lichtnet.

2. Na elk gebruik het apparaat grondig reinigen

en – indien beschikbaar – alle veiligheidsaf- dekkingen aanbrengen. De kloofwig moet in de eindpositie staan.

3. Apparaat op een droge, afsluitbare plaats en

buiten het bereik van kinderen bewaren.NL

116 LSV 6, LSV 7, LSV 8

Verwijderen 11 VERWIJDEREN Advies over de wetgeving inzake elektrische en elektronische apparaten (ElektroG)

Oude elektrische en elektronische ap- paraten horen niet thuis bij het huis- houdelijke afval, maar moeten geschei- den worden aangeboden of verwijderd!

Gebruikte batterijen of accu’s, die niet vast in het apparaat ingebouwd zijn, moeten voor de verwijdering worden gedemonteerd! De recycling ervan wordt door de batterijwetgeving be- heerst.

Bezitters of gebruikers van elektrische en elektronische apparatuur zijn wette- lijk tot teruggave na gebruik verplicht.

De eindgebruiker is verantwoordelijk voor het wissen van zijn persoonlijke gegevens op het te verwijderen ge- bruikte apparaat! Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat elektrische en elek- tronische gebruikte apparaten niet via het ge- woon afval mogen worden verwijderd. Elektrische en elektronische apparaten kunnen op de volgende verzamelpunten gratis worden af- gegeven:

Openbare recycling- en verzamelpunten (bijv. milieuparken)

Verkooppunten van elektrische apparatuur (vast en online), voor zover handelaren tot te- rugname verplicht zijn of deze vrijwillig aan- bieden. Deze voorschriften zijn alleen voor toepassing op apparaten die in landen van de Europese Unie geïnstalleerd en verkocht werden en die beant- woorden aan de Europese richtlijn 2012/19/EU. In landen buiten de Europese Unie kunnen afwij- kende voorschriften gelden voor het verwijderen van afgedankte elektrische en elektronische ap- paraten. 12 KLANTENSERVICE/SERVICE CENTRE Voor vragen over garantie, reparatie of reserve- onderdelen kunt u contact opnemen met het dichtstbijzijnde AL-KOservice centre. Deze vindt u op internet op het volgende adres: www.al-ko.com/service-contacts442310_a 117 Hulp bij storingen

13 HULP BIJ STORINGEN

In het geval van storingen houtklover onmiddellijk uitschakelen en stekker uit het stopcontact trekken! VOORZICHTIG! Risico op letsel Onderdelen met scherpe randen en draaiende onderdelen kunnen letsel veroorzaken.

Draag bij onderhouds- en reinigingswerkzaamheden altijd beschermende handschoenen! Storing Oorzaak Oplossing Motor gaat niet draaien. Motorbeveiligingsschakelaar heeft uitgeschakeld. Wacht totdat de motor is afge- koeld. Netstekker of contactdoos de- fect Door een gekwalificeerde elek- tricien laten controleren en in- dien nodig laten vervangen. Defecte voedingskabel Door een gekwalificeerde elek- tricien laten controleren en in- dien nodig laten vervangen. Defecte motor Door een gekwalificeerde elek- tricien laten controleren en in- dien nodig laten vervangen. Groene inschakelknop blijft niet zitten na het indrukken Geen neutrale geleider of een fase niet aangesloten. Door een gekwalificeerde elek- tricien laten controleren en in- dien nodig laten vervangen. Defecte schakelaar Kloofwig beweegt niet uit/in, maar motor loopt. Te weinig hydraulische olie Hydraulische olie bijvullen. Defecte hydraulische pomp Laten vervangen door gespecia- liseerd bedrijf of AL-KO service centre. Klep niet geopend, als gevolg van losgeraakte verbinding. Loszittende delen vastzetten. Bedieningshendel of verbin- dingsdelen verbogen Verbogen componenten laten repareren. Bij LSV8: Verkeerde draairich- ting van de motor als gevolg van verkeerde faseaansluiting van de netspanning Fasen van de netspanning ver- wisselen op de contactdoos van de houtklover. Laten controleren en indien no- dig laten corrigeren door een gekwalificeerde elektricien. Kloofwig heeft geen kracht. Te weinig hydraulische olie Hydraulische olie bijvullen. Verbogen bedieningsstangen Laten vervangen door gespecia- liseerd bedrijf of AL-KO service centre.NL

118 LSV 6, LSV 7, LSV 8

Garantie Storing Oorzaak Oplossing Ongewone geluiden en trillingen Te weinig hydraulische olie Hydraulische olie bijvullen. Hydraulische pomp fluit, kloof- wig beweegt schokkerig. Te weinig hydraulische olie Hydraulische olie bijvullen. Lucht in het hydraulisch circuit Ontluchtingsplug opendraaien. Motor wordt zeer heet. Te kleine diameter van een ver- lengkabel Verlengkabel met een grotere diameter gebruiken. Ontbrekende fase Laten controleren en indien no- dig laten corrigeren door een gekwalificeerde elektricien. OPMERKING Neem contact op met onze klantenservice bij storingen die niet in deze tabel staan vermeld of die u niet zelf kunt oplossen. 14 GARANTIE Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft. Onze garantie geldt alleen bij:

naleving van deze gebruikershandleiding

Gebruik van originele reserveonderdelen De garantie vervalt bij:

Eigenhandig uitgevoerde reparatiepogingen

Eigenhandig aangebrachte technische wijzi- gingen

Gebruik voor andere doeleinden dan het ge- bruiksdoel Van de garantie zijn uitgesloten:

lakschade opgetreden als gevolg van normaal gebruik

Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de da- tum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de ver- koper wegens defecten aan het apparaat onverlet.442310_a 119 EG-verklaring van overeenstemming
