Produkttyp	Elektrischer Holzspalter
Modell	AL-KO LSV 6
Stromversorgung	230 V AC, 50 Hz, 3 Adern (1P + N + PE)
Motorleistung	In der Anleitung nicht angegeben
Spaltkapazität	Vertikal geschnittene, gut getrocknete Scheite, Abmessungen laut technischem Datenblatt
Steuerungssystem	Zweihandbedienung für Sicherheit
Hydrauliköltyp	HLP 46
Öltankkapazität	In der Anleitung nicht angegeben
Abmessungen (L × B × H)	In der Anleitung nicht angegeben
Gewicht	In der Anleitung nicht angegeben
Maximale Netzkabellänge	10 m
Ölwechselintervall	1 Jahr oder 150 Betriebsstunden
Laufende Wartung	Schmierflächen nach jedem Gebrauch einfetten
Sicherheit	Motorschutzschalter, Zweihandbedienung, Not-Aus
Mitgeliefertes Zubehör	Steuerhebel (2x), Spalttisch, Räder (2x), Halbachsen, Anleitung, Zubehörbeutel
Garantie	Gesetzliche Garantie für Material- und Verarbeitungsfehler

Häufig gestellte Fragen - LSV 6 AL-KO

Welches Hydrauliköl für den Holzspalter AL-KO LSV 6 verwenden?

Verwenden Sie ausschließlich Hydrauliköl HLP 46. Nur mit diesem Öl nachfüllen oder ablassen.

Wie wird das Hydrauliköl des Holzspalters LSV 6 abgelassen?

Stellen Sie eine Auffangwanne unter das Gerät, schrauben Sie die Ablassschraube mit Dichtung heraus, lassen Sie das Öl ablaufen, dann wieder einschrauben. Mit HLP 46-Öl nachfüllen.

Der Motor startet nicht, was tun?

Überprüfen Sie zunächst, ob der Motorschutzschalter ausgelöst hat (warten Sie, bis der Motor abgekühlt ist). Überprüfen Sie dann den Netzstecker, das Kabel und den Motor. Möglicherweise ist ein Elektriker erforderlich.

Wie schärft man das Spaltmesser des Holzspalters AL-KO LSV 6?

Entfernen Sie Rückstände mit einer geeigneten Feile, dann schärfen Sie die Schneide. Tragen Sie Schmiermittel oder Fett auf die bearbeiteten Flächen auf.

Wie hoch ist die Versorgungsspannung des Holzspalters LSV 6?

Der Holzspalter LSV 6 arbeitet mit 230 V AC, mit einem 3-adrigen Netzkabel (Phase, Neutralleiter, Erde). Maximale Kabellänge: 10 m.

Was sind die wichtigsten Sicherheitshinweise für die Verwendung des Holzspalters LSV 6?

Tragen Sie Handschuhe, Schutzbrille und Sicherheitsschuhe. Verwenden Sie das Gerät alleine, auf ebenem Boden, und spalten Sie nur gut getrocknete Scheite. Halten Sie die Hände vom Gefahrenbereich fern.

Wie wird der Spalttisch am Holzspalter LSV 6 eingestellt?

Lösen Sie die Befestigungsschrauben der seitlichen Stützen, setzen Sie den Spalttisch in der gewünschten Höhe ein (drei Positionen möglich), dann ziehen Sie die Schrauben wieder fest. Der Tisch muss waagerecht sein.

Was tun, wenn ein Scheit im Holzspalter LSV 6 steckt?

Schlagen Sie niemals auf das Scheit. Lassen Sie das Spaltmesser nach oben fahren, legen Sie ein abgeschrägtes Scheit auf den Tisch, dann lassen Sie das Messer wieder nach unten fahren, um das feststeckende Scheit nach vorne zu schieben.

Wie wird der Holzspalter AL-KO LSV 6 nach jedem Gebrauch gewartet?

Reinigen Sie das Gerät, fetten Sie die Gleitflächen der Säule und des Spaltmessers mit einem harz- und säurefreien Fett. Überprüfen Sie den Hydraulikölstand.

Kann ich den Holzspalter LSV 6 im Regen verwenden?

Nein, die Verwendung bei Regen oder Schnee ist verboten. Das Gerät muss vor Feuchtigkeit geschützt werden, um Stromschlaggefahr zu vermeiden.

BEDIENUNGSANLEITUNG LSV 6 AL-KO

ORIGINAL-BETRIEBSANLEITUNG

Inhaltsverzeichnis

1 Zu dieser Betriebsanleitung.... 10

1.1 Zeichenerklärungen und Signalwörter 10

2 Produktbeschreibung.... 10

2.1 Bestimmungsgemäße Verwendung 10

2.2 Möglicher Fehlgebrauch 10

2.3 Lieferumfang 10

2.3.1 Lieferumfang für LSV 6 11

2.3.2 Lieferumfang für LSV 7 und LSV 8.... 11

2.5 Produktübersicht (01) 12

2.6 Sicherheits- und Schutzeinrichtungen 13

2.7 Elektrischer Anschluss 13

3 Sicherheitshinweise 14

3.1 Bediener 14

3.2 Persönliche Schutzausrüstung.... 14

3.3 Arbeitsplatzsicherheit 14

3.4 Sicherheit von Personen, Tieren und Sachwerten 15

3.5 Gerätesicherheit 15

3.6 Elektrische Sicherheit.... 15

3.7 Verwendung und Behandlung des Elektrowerkzeugs.... 16

3.8 Sicherheitshinweise zur Bedienung 17

5.1 Montage für LSV 6 18

5.1.1 Räder montieren (03) 18

5.1.2 Bedienarme montieren (04).... 18

5.2 Montage für LSV 7 und LSV 8.... 19

5.2.1 Räder montieren (05) 19

5.2.2 Bedienarme montieren (06).... 19

5.3 Spaltisch montieren (07, 08) 19

5.4 Spaltkreuz montieren [LSV 7, LSV 8] (09) 19

5.5 Haltekrallen einstellen [LSV 7, LSV 8] (10) 19

6 Inbetriebnahme 20

6.1 Holzspalter aufstellen und anschließen 20

6.2 Drehrichtung des Motors prüfen [LSV 8] (11).... 21

6.3 Phasen der Netzspannung umpolen [LSV 8] (12).... 21

6.4 Funktionsprüfung durchführen (13) 21

7 Bedienung.... 22

7.1 Vor jedem Einsatz 23

7.2 Spaltisch einstellen.... 23

7.3 Hubbegrenzung einstellen (14) 23
7.4 Holzstück spalten (15) 23
7.5 Eingeklemmtes Holzstück entfernen 24

8 Wartung und Pflege 24

8.1 Pflegearbeiten 24

8.1.1 Gleitflächen einfetten (16) 24

8.2 Wartungsarbeiten 24

8.2.1 Spaltkeil schärfen 24
8.2.2 Hydrauliköl kontrollieren und nachfüllen (17) 24

9 Transport (18) 25

10 Lagerung.... 26
11 Entsorgung 26
12 Kundendienst/Service 26
13 Hilfe bei Störungen 27
14 Garantie 28
15 EG-Konformitätserklärung 28

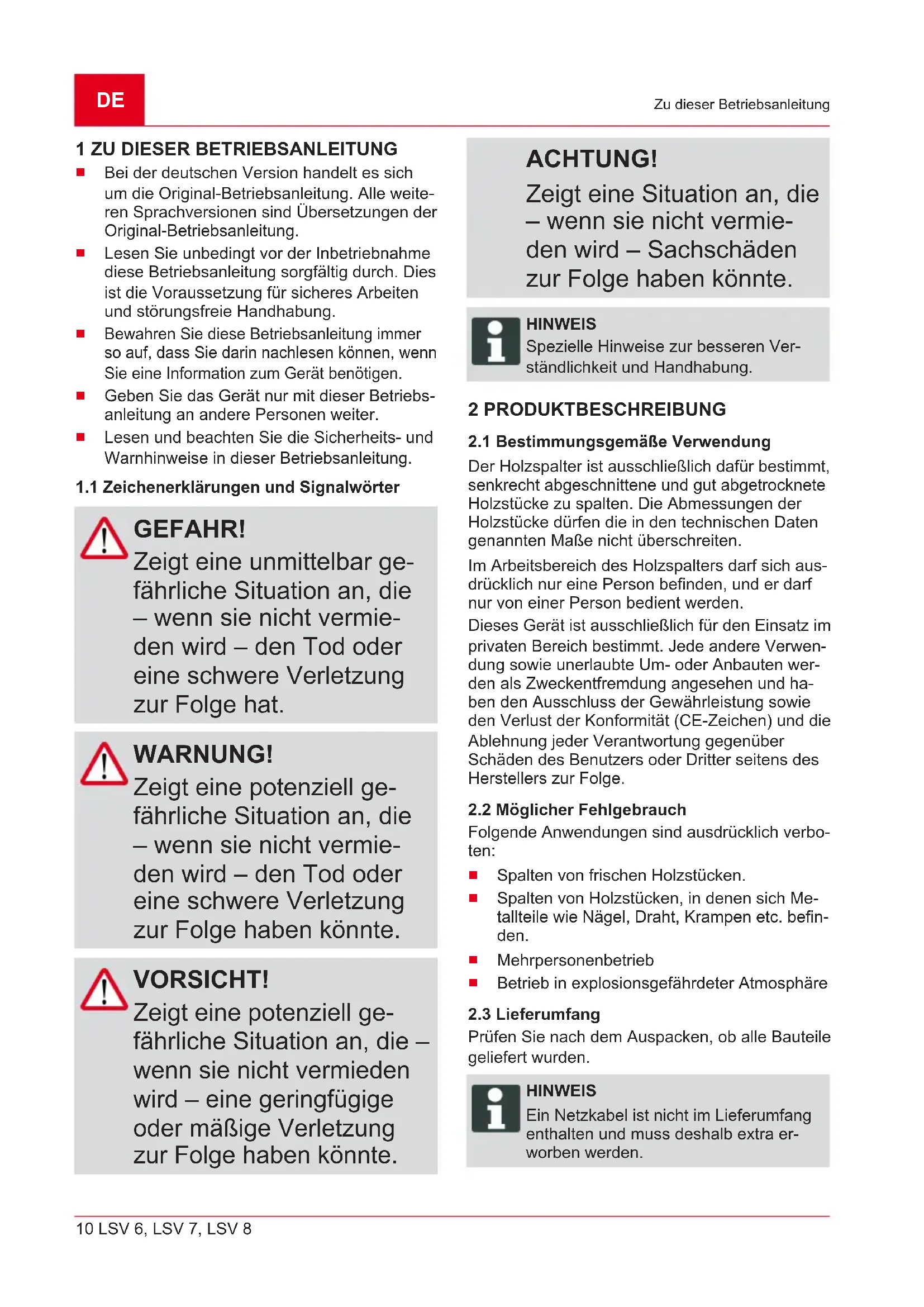

1 ZU DIESER BETRIEBSANLEITUNG

Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weiteren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.
■ Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
■ Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benötigen.
■ Geben Sie das Gerät nur mit dieser Betriebsanleitung an andere Personen weiter.
■ Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

1.1 Zeichenerklärungen und Signalwörter

GEFAHR!

Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge hat.

WARNUNG!

Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte.

VORSICHT!

Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte.

ACHTUNG!

Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Folge haben könnte.

HINWEIS

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

2 PRODUKTBESCHREIBUNG

2.1 Bestimmungsgemäße Verwendung

Der Holzspalter ist ausschließlich dafür bestimmt, senkrecht abgeschnittene und gut abgetrocknete Holzstücke zu spalten. Die Abmessungen der Holzstücke dürfen die in den technischen Daten genannten Maße nicht überschreiten.

Im Arbeitsbereich des Holzspalters darf sich ausdrücklich nur eine Person befinden, und er darf nur von einer Person bedient werden.

Dieses Gerät ist ausschließlich für den Einsatz im privaten Bereich bestimmt. Jede andere Verwendung sowie unerlaubte Um- oder Anbauten werden als Zweckentfremdung angesehen und haben den Ausschluss der Gewährleistung sowie den Verlust der Konformität (CE-Zeichen) und die Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge.

2.2 Möglicher Fehlgebrauch

Folgende Anwendungen sind ausdrücklich verboten:

■ Spalten von frischen Holzstücken.
■ Spalten von Holzstücken, in denen sich Metallteile wie Nägel, Draht, Krampen etc. befinden.
Mehrpersonenbetrieb
■ Betrieb in explosionsgefährdeter Atmosphäre

2.3 Lieferumfang

Prüfen Sie nach dem Auspacken, ob alle Bauteile geliefert wurden.

HINWEIS

Ein Netzkabel ist nicht im Lieferumfang enthalten und muss deshalb extra erworben werden.

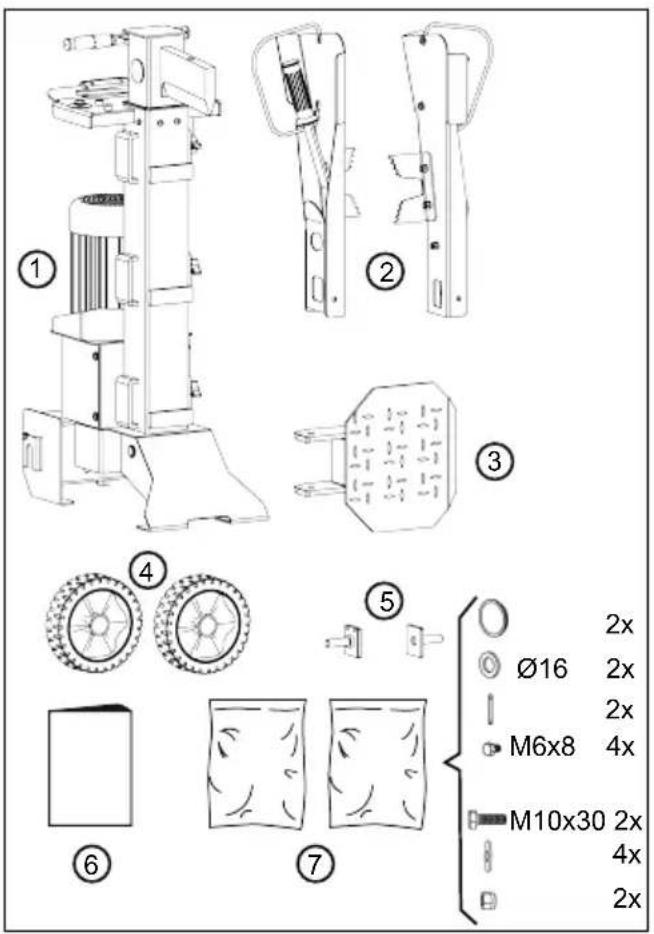

2.3.1 Lieferumfang für LSV 6

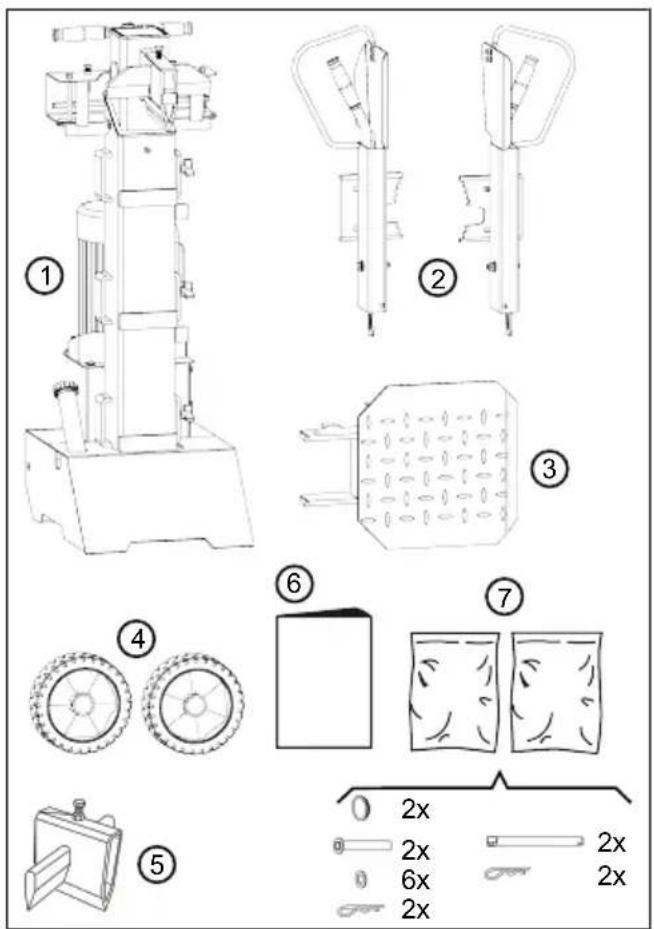

2.3.2 Lieferumfang für LSV 7 und LSV 8

Nr. Bauteil

1 Grundgerät

2 Bedienarme (2x)

3 Spaltisch

4 Räder (2x)

5 Steckachsen (2x)

6 Betriebsanleitung

7 Beutel mit Kleinteilen (2x):■ 2 Radkappen, 2 Unterlegscheiben ∅16, 2 Splinte, 4 Schrauben M6x8■ 2 Schrauben M10x30, 4 Unterleg-scheiben ∅10, 2 selbstsichernde Muttern M10

Nr. Bauteil

1 Grundgerät

2 Bedienarme (2x)

3 Spalttisch

4 Räder (2x)

5 Spaltkreuz

6 Betriebsanleitung

7 Beutel mit Kleinteilen (2x):■ 2 Radkappen, 2 Steckachsen, 6 Unterlegscheiben, 2 Federstecker■ 2 Arretierstifte, 2 Federstecker

Vor Inbetriebnahme Betriebsanleitung lesen!

Schutzhandschuhe tragen!

Sicherheitsschuhe tragen!

Schutzbrille tragen!

Hände vom Gefahrenbereich fernhalten!

Vor Wartungsarbeiten Gerät vom Stromnetz trennen!

Dritte vom Gefahrenbereich fernhalten!

Hände vom Gefahrenbereich fernhalten!

Hände vom Gefahrenbereich fernhalten!

Beschädigte Teile entfernen bzw. austauschen!

Nicht rauchen!

Hydrauliköl nicht in der Natur entsorgen!

Symbol Bedeutung

Rutschgefahr! Arbeitsbereich sauber halten!

Stolpergefahr! Arbeitsbereich sau- ber halten!

Gerät nicht am Kranhaken aufhängen!

2.5 Produktübersicht (01)

Die Holzspalter bestehen aus folgenden Komponenten:

Nr. Bauteil

1 Spaltkeil

2 Spaltsäule

3 Feststellschraube für Hubstange

4 Transportgriff

5 Hubstange

6 Netzsteckdose

7 Grüner und roter Taster für Ein/Aus

8 Motor

9 Entlüftungsschraube und Einfüllstutzen für Hydrauliköl

10 Transporträder

11 Bohrungen für Befestigung auf Untergrund (LSV 6)

12 Seitenhalterungen für Spalttisch

13 Spalttisch

14 Bedienarm mit Bedienhebel und Handschutz

15 Haltekrallen

2.6 Sicherheits- und Schutzeinrichtungen

Motorschutzschalter

Bei Überlastung des Holzspalters schaltet der Motorschutzschalter den Motor aus. Die Funktion des Motorschutzschalters darf nicht außer Kraft gesetzt werden.

Hat der Motorschutzschalter den Holzspalter ausgeschaltet, wie folgt vorgehen:

1. Holzspalter vom Stromnetz trennen.
2. Ursache für Überlastung beseitigen.
3. Nach einer Abkühlzeit von mehreren Minuten Holzspalter wieder mit dem Stromnetz verbinden.
4. Holzspalter einschalten.

Zweihandbedienung

Der Spaltkeil fährt nur nach unten, wenn beide Bedienarme gleichzeitig betätigt werden. Dadurch wird vermieden, dass die Hände der Bedienperson in den Gefahrenbereich gelangen.

2.7 Elektrischer Anschluss

WARNUNG!

Verletzungsgefahr durch Stromschlag

Ein defektes Netzkabel kann zu schweren Verletzungen durch Stromschlag führen.

■ Sicherstellen, dass das Netzkabel nicht beschädigt oder durchtrennt ist.

Die maximal zulässige Kabellänge darf nicht überschritten werden. Eine längere Leitung beeinträchtigt die Motorleistung und damit die Funktion der Holzspalters.
Netzkabel, Netzstecker und Kupplungsdose müssen unbeschädigt sein. Ein defektes Netzkabel (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation) darf nicht verwendet werden.
■ Reparaturen am Netzkabel, am Netzstecker und an der Kupplungsdose dürfen nur durch Elektrofachbetriebe durchgeführt werden.

■ Steckverbindungen nicht Nässe aussetzen.
■ Im Schadensfall Netzkabel sofort vom Stromnetz trennen.

Anforderungen an den elektrischen Anschluss

Das Stromnetz muss mit Schutzvorrichtungen gegen Niedrigspannung, Überspannung, Überlaststrom (16 A) sowie einem FI-Schutzschalter (max. Fehlerstrom 0,03 A) ausgerüstet sein.

Weitere Anforderungen an den elektrischen Anschluss finden Sie in den technischen Daten.

Anforderungen an das Netzkabel

HINWEIS

Ein Netzkabel ist nicht im Lieferumfang enthalten und muss deshalb extra erworben werden.

Das Netzkabel muss folgenden Anforderungen entsprechen:

Für LSV 6 und LSV 7:

■ Geeignet für 230 V AC
■ 3 Adern (1P + N + PE)
■ Maximale Kabellänge: 10 m

Für LSV 8:

Geeignet für 400 V AC
■ 5 Adern (3P + N + PE)
■ Maximale Kabellänge: 10 m

3 SICHERHEITSHINWEISE

GEFAHR!

Lebensgefahr und Gefahr schwerster Verletzungen durch Unkenntnis der Sicherheitshinweise

Unkenntnis der Sicherheitshinweise und Bedienanweisungen kann zu schwersten Verletzungen und sogar zum Tod führen.

■ Beachten Sie alle Sicherheitshinweise und Bedienanweisungen dieser Betriebsanleitung sowie der Betriebsanleitungen, auf die verwiesen wird, bevor Sie das Gerät benutzen.

■ Bewahren Sie alle mitgelieferten Dokumente für die zukünftige Verwendung auf.

3.1 Bediener

■ Jugendliche unter 16 Jahren oder Personen, welche die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen. Eventuelle landesspezifische Sicherheitsvorschriften zum Mindestalter des Benutzers beachten.

- Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen.

3.2 Persönliche Schutzausrüstung

■ Um Verletzungen an Kopf und Gliedmaßen sowie Gehörschäden zu vermeiden, ist vorschriftsmäßige Kleidung und Schutzausrüstung zu tragen.
■ Die Kleidung muss zweckmäßig (enganliegend) sein und darf nicht behindern. Bei langen Haaren unbedingt Haarnetz tragen. Niemals lose Kleidungsstücke oder Accessoires tragen, die in das Gerät gezogen werden könnten, z. B. Schals, weite Hemden, lange Halsketten.
■ Die persönliche Schutzausrüstung besteht aus:

■ Gehörschutz und Schutzbrille

■ langer Hose und festen Schuhen

Schutzhandschuhen

3.3 Arbeitsplatzsicherheit

- Nur bei Tageslicht oder sehr hellem künstlichen Licht arbeiten.

Das Gerät nur auf festem und ebenem Untergrund und nicht in steilen Schräglagen betreiben.
■ Auf Standsicherheit achten.

3.4 Sicherheit von Personen, Tieren und Sachwerten

■ Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren können.

Das Gerät nur für diejenigen Arbeiten benutzen, für die es vorgesehen ist. Ein nicht-be-stimmungsgemäßer Gebrauch kann zu Verletzungen führen sowie Sachwerte schädigen.

Das Gerät nur einschalten, wenn sich im Arbeitsbereich keine weiteren Personen und Tiere aufhalten.

■ Halten Sie einen Sicherheitsabstand zu Personen und Tieren ein, bzw. schalten Sie das Gerät aus, wenn sich Personen oder Tiere nähern.

3.5 Gerätesicherheit

■ Das Gerät nur unter folgenden Bedingungen benutzen:

Das Gerät ist nicht verschmutzt.

Das Gerät weist keine Beschädigungen auf.
Alle Bedienelemente funktionieren.

Das Gerät nicht überlasten. Es ist für leichte Arbeiten im privaten Bereich bestimmt. Überlastungen führen zur Beschädigung des Gerätes.

Das Gerät nie mit abgenutzten oder defekten Teilen betreiben. Defekte Teile immer gegen Original-Ersatzteile des Herstellers austauschen. Wird das Gerät mit abgenutzten oder defekten Teilen betrieben, können gegenüber dem Hersteller keine Garantieansprüche geltend gemacht werden.

HINWEIS

Reparaturarbeiten dürfen nur kompetente Fachbetriebe oder unsere AL-KO Servicestellen durchführen.

3.6 Elektrische Sicherheit

Der Anschlussstecker des Gerätes muss in die Steck-dose passen. Der Stecker darf in keiner Weise verän-dert werden. Verwenden Sie keine Adapterstecker ge-meinsam mit schutzgeerde-ten Geräten. Unveränderte

Stecker und passende Steck- dosen verringern das Risiko eines elektrischen Schlages.

■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

■ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

■ Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich

geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

■ Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3.7 Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

■ Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile

wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

■ Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
■ Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneid-

kanten verklemmen sich weniger und sind leichter zu führen.

■ Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

3.8 Sicherheitshinweise zur Bedienung

■ Betriebsbereites Gerät nie unbeaufsichtigt lassen.
■ Gerät nach jedem Gebrauch reinigen.
■ Gerät vor unbefugtem Zugriff sichern.
- Gerät darf nur von einer Person bedient werden.
- Gerät nie mit laufendem Motor bewegen.
- Gerät nie bei Regen oder Schneefall betreiben.
■ Gerät vom Stromnetz trennen bei:

■ Wartungs- und Reinigungsarbeiten
Justierarbeiten
Transport

Arbeitsunterbrechungen
Störungen

■ Nicht an den Spaltkeil fassen.

4 GERÄT AUSPACKEN (02)

WARNUNG! Quetschgefahr durch umkippendes Gerät!

Das Gerät ist schwer! Wenn es umkippt, können Körperteile eingequetscht und Personen schwer verletzt werden.

■ Mindestens zwei Personen sind zum Auspacken des Geräts erforderlich!
■ Vermeiden Sie ein Umkippen des Geräts durch Unterlegen von Blöcken und Keilen!

Wenn sich die Schachtel mit dem Holzspalter nicht bereits in senkrechter Position befindet:

1. Schachtel (02/1) mit zwei Personen an einer Seite anheben (02/a). Dabei vermeiden, dass sie wegrutscht. Falls notwendig: Einen Block (02/2) unterschieben, um die Schachtel zu stützen.
2. Schachtel soweit aufrichten, bis sie senkrecht und gerade steht.
3. Schachtel mit einem Messer (02/3) vorsichtig an der unteren Kante aufschneiden, damit das Gerät nicht beschädigt wird.
4. Schachtel vom Gerät abheben (02/b).
5. Lieferumfang prüfen (siehe Kapitel 2.3 "Lieferumfang", Seite 10).

5 MONTAGE

WARNUNG! Gefahren durch unvoll- ständige Montage!

Der Betrieb eines unvollständig montierten Geräts kann zu schweren Verletzungen führen.

Das Gerät nur betreiben, wenn es vollständig montiert ist!
■ Vor dem Einschalten alle Sicherheits- und Schutzeinrichtungen prüfen, ob sie vorhanden und funktionsfähig sind!

5.1 Montage für LSV 6

5.1.1 Räder montieren (03)

Führen Sie die hier beschriebenen Schritte für beide Räder durch:

1. Steckachse (03/1) in die Halterung (03/2) am Grundgerät von unten einschieben (03/a) und festhalten.
2. Zum Befestigen der Steckachse zwei Schrauben M6 x 8 (03/3) in die übereinanderliegenden Bohrungen von Steckachse und Halterung fest eindrehen.
3. Rad (03/4) und Unterlegscheibe (03/5) auf die Steckachse schieben (03/b).
4. Splint (03/6) durch die Bohrung der Steck-achse drücken, um das Rad gegen Herabfallen zu sichern (03/c).
5. Radkappe (03/7) aufstecken (03/d).

5.1.2 Bedienarme montieren (04)

Führen Sie die hier beschriebenen Schritte für beide Bedienarme durch:

1. Bedienarm (04/1) auf die Querplatte (04/2) so auflegen, dass deren Befestigungsbohrungen übereinanderliegen. Den Hebel der Pumpenansteuerung (04/3) dabei in die Aussparung

des Bedienarms stecken.

Hinweis: Achten Sie unbedingt darauf, dass der Hebel der Pumpenansteuerung richtig eingesteckt ist!

1. Schraube M10 x 30 (04/4) mit aufgesteckter Unterlegscheibe (04/5) durch die Bohrungen von Bedienarm und Querplatte stecken.
2. Zweite Unterlegscheibe (04/6) und selbstsichernde Mutter (04/7) von unten auf die Schraube stecken und festdrehen.

5.2 Montage für LSV 7 und LSV 8

5.2.1 Räder montieren (05)

Führen Sie die hier beschriebenen Schritte für beide Räder durch:

1. Auf die Steckachse (05/1) folgende Bauteile stecken:

Rad (05/2)
■ 3 Unterlegscheiben (05/3)

1. Steckachse samt Rad und Unterlegscheiben in das Lager (05/4) bis zum Anschlag einschieben (05/a).
2. Federstecker (05/5) durch die Bohrung der Steckachse drücken, bis er einrastet (05/b).
3. Radkappe (05/6) aufstecken (05/c).

5.2.2 Bedienarme montieren (06)

Führen Sie die hier beschriebenen Schritte für beide Bedienarme durch:

1. Federstecker (06/1) aus dem Arretierbolzen (06/2) herausziehen.
2. Arretierbolzen aus dem Querbügel (06/3) herausziehen.
3. Bedienarm (06/4) an den Stellen (06/A) und (06/B) dünn mit einem Schmierfett einschmieren.
4. Bedienarm (06/4) in den Querbügel (06/3) sowie auf den Hebel der Pumpenansteuerung (06/5) stecken.

Hinweis: Achten Sie unbedingt darauf, dass der Hebel der Pumpenansteuerung richtig eingesteckt ist!

1. Arretierbolzen (06/2) in die übereinanderliegenden Bohrungen von Querbügel (06/3) und Bedienarm (06/4) bis zum Anschlag einstecken.
2. Federstecker (06/1) in die Bohrung des Arretierbolzens (06/2) stecken bis er einrastet.

5.3 Spaltisch montieren (07, 08)

An der Spaltsäule befinden sich in drei Höhen Seitenhalterungen (07/1) für die Montage des Spaltisches (07/2), damit Sie dessen Höhe an die unterschiedlichen Längen der zu spaltenden Holzstücke anpassen können.

1. Feststellschraube (08/1) aus der Seitenhalterung (08/2) soweit herausdrehen, dass der Spaltisch (08/3) eingeschoben werden kann.
2. Spaltisch schräg auf den Halteblock (08/4) stellen und bis zum Anschlag in die Seitenhalterung einschieben. Dabei den Spaltisch auf den Halteblock herablassen, sodass er sich am Ende in waagerechter Position befindet (08/a).
3. Feststellschraube durch die Bohrung (08/5) des Spalttischs drehen, um ihn zu fixieren.

Gehen Sie zum Demontieren des Spalttischs sinngemäß in umgekehrter Reihenfolge vor.

5.4 Spaltkreuz montieren [LSV 7, LSV 8] (09)

1. Spaltkreuz (09/1) auf den Spaltkeil (09/2) bis zum Anschlag aufstecken (09/a).
2. Schraube (09/3) in die Bohrung des Spaltkeils fest eindrehen, um das Spaltkreuz zu fixieren.
3. Schraube (09/4) fest eindrehen um das Spaltkreuz nach oben zu drücken.

5.5 Haltekrallen einstellen [LSV 7, LSV 8] (10)

An jedem Bedienarm befindet sich eine Haltkralle. Die Haltekrallen können je nach Durchmesser der zu spaltenden Holzstücke verschoben werden. Stellen Sie beide Haltekrallen auf das gleiche Maß ein:

1. Beide Feststellschrauben (10/1) der Haltekralle (10/2) lösen.
2. Haltekralle (10/2) auf das benötigte Maß verschieben.
3. Beide Feststellschrauben (10/1) fest anziehen.

6 INBETRIEBNAHME

6.1 Holzspalter aufstellen und anschließen

GEFAHR!

Stromschlaggefahr bei Betrieb ohne Fehler- stromschutzschalter

Der Betrieb des Geräts ohne Fehlerstromschutz- schalter im Netzanschluss kann durch Stromschlag zu schweren Verletzungen und sogar zum Tode füh- ren.

■ Prüfen Sie vor dem Anschluss des Geräts, ob im Netzanschluss ein Fehlerstromschutzschalter für einen maximalen Fehlerstrom von 0,03 A vorhanden ist.
■ Wenn Sie das Vorhandensein eines Fehlerstromschutzschalters nicht feststellen können: Verwenden Sie eine zusätzliche ortsveränderliche Fehlerstrom-Schutzeinrichtung mit geschaltetem Schutzleiter.

WARNUNG!

Verletzungsgefahr durch umkippendes Gerät

Ein umkippendes Gerät kann zu schweren Verletzungen und zu Beschädigungen führen.

■ Stellen Sie sicher, dass das Gerät nicht umkippen kann.

1. Holzspalter waagerecht auf ebenen, festen Untergrund stellen. Holzspalter nicht auf das Netzkabel stellen!
   Hinweis: Kein Material unter den Holzspalter legen, um die Höhe des Geräts zu verändern oder um zu versuchen die Standfestigkeit zu erhöhen. Wenn der Holzspalter schief und/oder wackelig steht muss er an einem anderen Standort aufgestellt werden. Ein Betrieb auf weichen Untergründen wie Rasen oder Kies ist nicht erlaubt, da das Gerät während des Betriebes einsinken bzw. kippen kann.
2. Netzkabel so verlegen, dass es nicht geknickt, gequetscht oder auf andere Weise beschädigt werden kann.
3. Netzkabel in die Steckdose (01/6) des Geräts einstecken und dann das Netzkabel mit dem Stromnetz verbinden.

Hinweis: Beim Abstecken zuerst das Netz-kabel vom Stromnetz trennen.

6.2 Drehrichtung des Motors prüfen [LSV 8] (11)

ACHTUNG!

Gefahr der Beschädigung der Hydraulikpumpe

Durch falsche Drehrichtung des Motors wird die Hydraulikpumpe beschädigt.

■ Schalten Sie nach dem Einschalten den Holzspalter sofort aus, wenn sich der Motor in die falsche Richtung dreht bzw. sich der Spaltkeil nicht nach oben bewegt.
■ Polen Sie die Phasen der Netzspannung um.

1. Führen Sie gleichzeitig durch:

■ Auf den grünen Taster (11/1) und dann auf den roten Taster (11/2) drücken, um den Motor kurz anlaufen zu lassen.
■ Durch die Lüftungsschlitze (11/3) beobachten, in welche Richtung der Motor dreht. Die Drehrichtung muss mit dem Pfeil (11/4) auf dem Motor übereinstimmen.

1. Wenn die Drehrichtung nicht übereinstimmt: siehe Kapitel 6.3 "Phasen der Netzspannung umpolen [LSV 8] (12)", Seite 21.

6.3 Phasen der Netzspannung umpolen [LSV 8] (12)

1. Holzspalter sofort ausschalten und Netzkabel ausstecken.
2. Schlitzschraubendreher in den Phasenwender (12/1) in der Netzsteckdose (12/2) des Holzspalters stecken.

3. Phasenwender eindrücken und um 180° drehen.

4. Netzkabel einstecken.

5. Holzspalter einschalten und Drehrichtung des Motors erneut überprüfen. Der Spaltkeil muss sich nach oben bewegen.

6.4 Funktionsprüfung durchführen (13)

1. Zum Einschalten auf den grünen Taster (13/1) drücken. Der Spaltkeil fährt automatisch nach oben.

Wenn sich der Spaltkeil bereits in der obersten Position befindet, kurzzeitig beide Bedienarme nach unten drücken, dann Holzspalter aus- und erneut einschalten. Zum Ausschalten auf den roten Taster (13/2) drücken.
■ Bei LSV 8, falls der Spaltkeil nicht nach oben fährt: Holzspalter sofort ausschalten, um einen Geräteschaden zu verhindern. Drehrichtung des Motors überprüfen und ggf. korrigieren (siehe Kapitel 6.2 "Drehrichtung des Motors prüfen [LSV 8] (11)", Seite 21).

1. Funktionsprüfung durchführen:

■ Beide Bedienarme gleichzeitig nach unten drücken. Der Spaltkeil muss sich nach unten bewegen und ca. 5 cm oberhalb der obersten Tischposition stoppen.
■ Einen der beiden Bedienarme loslassen. Der Spaltkeil muss in der augenblicklichen Position stoppen.
■ Beide Bedienarme gleichzeitig loslassen. Der Spaltkeil fährt nach oben.

1. Wenn es sehr kalt ist, den Holzspalter ca. 15 min im Leerlauf laufen lassen, damit sich das Hydrauliköl erwärmt.

7 BEDIENUNG

WARNUNG! Verletzungsgefahr bei Mehrpersonenbetrieb

Der Betrieb des Geräts durch zwei oder mehrere Personen kann zu schweren Verletzungen führen.

■ Bedienen Sie das Gerät nur allein.
■ Halten Sie andere Personen fern und verhindern Sie insbesondere, dass diese in das Holzstück fassen, das gerade gespalten wird.

ACHTUNG!

Beschädigungsgefahr durch unsachgemäße Handhabung

Durch falsches Spalten der Holzstücke kann das Gerät beschädigt oder zerstört werden.

■ Holzstück immer senkrecht, d. h. in Richtung der Holzfaserung, auf den Spaltisch stellen, niemals quer.
- Niemals über mehrere Sekunden das Spalten eines Holzstücks er-zwingen.

WARNUNG! Verletzungsgefahr durch zerspringendes Holz

Abgelagertes Hartholz, unregelmäßig gewachsene Äste, ungleichmäßige Holzstücke und Holzstücke mit vielen Astansätzen neigen beim Spalten zum Zerspringen. Durch umherfliegende Holzstücke sind schwere Verletzungen möglich.

■ Spalten Sie nur gerade Holzstücke mit einer senkrechten und gera- den Schnittfläche.

■ Tragen Sie unbedingt die vorgeschriebene Schutzkleidung.

HINWEIS

Spalten Sie immer gut abgetrocknetes Holz. Dieses lässt sich viel leichter spalten als frisches, feuchtes Holz.
Sehr dicke Holzstämme lassen sich leichter spalten, wenn deren Länge geringer ist.

7.1 Vor jedem Einsatz

WARNUNG!

Verletzungsgefahr durch fehlerhaftes Gerät

Der Betrieb eines fehlerhaften Geräts kann zu schweren Verletzungen und zu einer Beschädigung des Geräts führen.

■ Gerät nur betreiben, wenn es nicht defekt oder beschädigt ist und keine Teile fehlen oder lose sind.

1. Sichtkontrolle des Holzspalters durchführen.

Der Holzspalter darf nicht eingeschaltet werden, wenn Teile des Gerätes fehlen, defekt oder lose sind.

1. Sichtkontrolle des Netzkabels durchführen.

Ein defektes Netzkabel (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation) darf nicht verwendet werden.

1. Sichtkontrolle auf Leckstellen der Hydraulik durchführen.

Der Holzspalter darf nicht eingeschaltet werden, wenn die Hydraulik Leckstellen aufweist.

1. Gleitflächen der Spaltsäule und des Spaltkeils reinigen und dann einfetten (siehe Kapitel 8.1.1 "Gleitflächen einfetten (16)", Seite 24).

2. Funktionsprüfung der Bedienarme durchführen (siehe Kapitel 6.4 "Funktionsprüfung durchführen (13)", Seite 21).

7.2 Spaltisch einstellen

1. Spaltisch auf die Höhe der zu spaltenden Holzstücke einstellen (siehe Kapitel 5.3 "Spaltisch montieren (07, 08)", Seite 19).

7.3 Hubbegrenzung einstellen (14)

1. Holzstück auf den Spaltisch stellen.
2. Beide Bedienarme gleichzeitig nach unten drücken, um den Spaltkeil nach unten zu fahren.

3. Wenn sich der Spaltkeil ca. 3 – 5 cm oberhalb des Holzstücks befindet: Einen Bedienarm loslassen, um den Spaltkeil in der augenblicklichen Position zu stoppen.

4. Gerät ausschalten.

5. Feststellschraube (14/1) lösen und Hubstan- ge (14/2) ganz nach oben ziehen.

6. Feststellschraube wieder festdrehen.

7. Gerät einschalten. Der Spaltkeil fährt nach oben.

7.4 Holzstück spalten (15)

VORSICHT!

Verletzungsfahr durch unordentlichen Arbeitsbereich

Es besteht Stolper- und Ausrutschgefahr im Arbeitsbereich durch herumliegende Holzstücke und Unordentlichkeit.

Lagern Sie die zu spaltenden Holzstücke geordnet auf einem Hau-fen.
■ Entfernen Sie gespalte- ne Holzstücke und Holz- späne sofort aus dem Arbeitsbereich.

1. Bei LSV 7 und LSV 8: Haltekrallen auf den Durchmesser der zu spaltenden Holzstücke einstellen (siehe Kapitel 5.5 "Haltekrallen einstellen [LSV 7, LSV 8] (10)", Seite 19).

2. Holzstück genau senkrecht auf den Spalt- tisch stellen. Hinweis: Das Holzstück muss selbstständig auf dem Spalttisch stehen. Nie schrägstehen- de Holzstücke spalten!

3. Beide Bedienarme gleichzeitig zusammendrücken, sodass das Holzstück eingeklemmt ist (15/a).

4. Beide Bedienarme gleichzeitig nach unten drücken (15/b). Der Spaltkeil fährt nach unten (15/c).
5. Wenn der Spaltkeil das Holz vollständig gespalten hat: Beide Bedienarme loslassen, damit der Spaltkeil nach oben fährt.
6. Die gespaltenen Holzstücke aus dem Arbeitsbereich entfernen.

7.5 Eingeklemmtes Holzstück entfernen

VORSICHT!

Verletzungsgefahr durch Herausschlagen eines eingeklemmten Holz-stücks

Wird ein eingeklemmtes Holzstück aus dem Gerät geschlagen, können Verletzungen entstehen und das Gerät beschädigt werden.

■ Schlagen Sie niemals ein eingeklemmtes Holzstück mit einem Werkzeug heraus.

1. Spaltkeil komplett nach oben fahren lassen.
2. Ein keilförmiges Holzstück auf dem Spaltisch positionieren.
3. Spaltkeil nach unten fahren lassen. Das eingeklemmte Holzstück wird durch das keilförmige Holzstück nach vorne gedrückt.
4. Die vorhergehenden Schritte mit immer größeren Keilen wiederholen, bis das eingeklemmte Holzstück gelöst ist.

8 WARTUNG UND PFLEGE

WARNUNG!

Verletzungsgefahr bei Wartungsarbeiten

Eine unsachgemäße War-tung kann zu schweren Verletzungen und zu einer Beschädigung des Geräts führen.

■ Vor Wartungsarbeiten das Gerät vom Stromnetz trennen.

■ Reparaturen am Gerät nur von Fachbetrieben durchführen lassen.

8.1 Pflegearbeiten

8.1.1 Gleitflächen einfetten (16)

Regelmäßig durchführen, besonders beim Spalten von harzreichen Holzstücken:

1. Gleitflächen (16/1) der Spaltsäule (16/2) und des Spaltkeils (16/3) reinigen.

2. Gleitflächen mit einem harz- und säurefreien Fett einfetten.

8.2 Wartungsarbeiten

8.2.1 Spaltkeil schärfen

Wenn nach langem Einsatz der Spaltkeil stumpf geworden ist:

1. Materialablagerungen auf dem Spaltkeil mit einer geeigneten Feile entfernen und Spaltkeil schärfen.

2. Auf die bearbeiteten Flächen Öl oder Schmiermittel auftragen.

8.2.2 Hydrauliköl kontrollieren und nachfüllen (17)

Kontrollieren Sie den Ölstand täglich und wechseln Sie das Hydrauliköl nach 1 Jahr oder 150 Bhaus. Zum Nachfüllen und Wechseln muss Hydrauliköl HLP 46 verwendet werden.

ACHTUNG!

Gefahr der Gerätebeschädigung durch Hydrauliköl

Falsches Hydrauliköl und zu geringer oder zu hoher Ölstand führen zu Fehlfunktionen sowie Hitzeentwicklung, und können die Hydraulikpumpe beschädigen.

■ Verwenden Sie ausschließlich das vorgeschriebene Hydrauliköl.
■ Prüfen Sie regelmäßig den Ölstand und füllen Sie ggf. Hydrauliköl nach.

1. Holzspalter senkrecht stellen und vom Stromnetz trennen.
2. Holzspalter einige Minuten ruhen lassen, damit sich das Öl im Öltank absetzen kann.
3. Ölmessstab (17/1) aus dem Öleinfüllstutzen (17/2) herausschrauben und mit einem sauberen, fusselfreien Lappen abwischen.

Ölstand prüfen

1. Ölmessstab bis zum Anschlag einstecken und wieder herausziehen.
2. Am Ölmessstab den Ölstand ablesen. Der Ölstand muss zwischen der oberen (17/3) und der unteren (17/4) Markierung liegen.

Hydrauliköl nachfüllen

Wenn der Ölstand unterhalb der unteren Markierung liegt:

1. Hydrauliköl (17/5) in den Öleinfüllstutzen fül- len. Evtl. einen Trichter benutzen. Es dürfen keine Fremdpartikel in den Öltank gelangen!
2. Ölstand prüfen (s. o).
3. Ölmessstab wieder einschrauben und leicht festziehen.

Hydrauliköl wechseln

Das Hydrauliköl muss einmal jährlich komplett gewechselt werden.

1. Ölauffangwanne (17/6) unter den Holzspalter stellen.
2. Ölablassschraube (17/7) samt Dichtring (17/8) herausdrehen und das gesamte Öl in die Ölauffangwanne laufen lassen. Das Altöl ordnungsgemäß entsorgen!
3. Dichtring auf die Ölablassschraube stecken und zusammen wieder eindrehen.
4. Hydrauliköl nachfüllen (s. o.).

9 TRANSPORT (18)

ACHTUNG!

Gefahr von Geräteschäden durch unsachgemäßen Transport

Durch unsachgemäßen Transport kann das Gerät beschädigt werden.

■ Ziehen Sie vor jedem Transport den Netzstecker.
■ Ziehen Sie das Gerät nur leicht angekippt am Transportgriff.
■ Bei Benutzung eines Krans: Heben Sie das Gerät nicht an einzelnen Bauteilen oder am Transportgriff an! Verschnüren und heben Sie es mit einem stabilen Hebeseil an.

WARNUNG! Quetschgefahr durch umkippendes Gerät!

Das Gerät ist schwer! Wenn es umkippt, können Körperteile eingequetscht und Personen schwer verletzt werden.

■ Transportieren Sie das Gerät mit größter Vorsicht.
■ Räumen Sie Hindernisse aus dem geplanten Transportweg.

1. Holzspalter mit beiden Händen am Transportgriff (18/1) fassen und leicht ankippen, um ihn auf die Räder (18/2) zu stellen (18/a).

2. Holzspalter am Transportgriff zum gewünschten Standort ziehen (18/b).

10 LAGERUNG

1. Holzspalter vom Stromnetz trennen.
2. Nach jedem Gebrauch das Gerät gründlich reinigen und – falls vorhanden – alle Schutzabdeckungen anbringen. Der Spaltkeil muss sich in der Endposition befinden.
3. Gerät an einem trockenen, abschließbaren Platz und außerhalb der Reichweite von Kindern aufbewahren.

11 ENTSORGUNG

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor der Abgabe entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

■ Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
■ Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

12 KUNDENDIENST/SERVICE

Bei Fragen zu Garantie, Reparatur oder Ersatzteilen wenden Sie sich bitte an Ihre nächstgelegene AL-KO Servicestelle.

Diese finden Sie im Internet unter folgender Adresse:

13 HILFE BEI STÖRUNGEN

Bei Störungen Holzspalter sofort ausschalten und Netzstecker ziehen!

VORSICHT!

Verletzungsgefahr

Scharfkantige und sich bewegende Geräteteile können zu Verletzungen führen.

■ Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe!

Störung Ursache Beseitigung
Motor läuft nicht an. Motorschutzschalter hat abgeschaltet.		Warten, bis der Motor abgekühlt ist.
		Netzstecker oder Steckdose defekt
		Defektes Netzkabel Von Elektrofachmann prüfen und ggf. ersetzen lassen.
		Defekter Motor Von Elektrofachmann prüfen und ggf. ersetzen lassen.
Grüner Einschaltknopf hält nicht nach Eindrücken	Kein Nullleiter oder eine Phase nicht angeschlossen.	Von Elektrofachmann prüfen und ggf. ersetzen lassen.
	Defekter Schalter
Spaltkeil fährt nicht aus/ein, aber Motor läuft.	Zu wenig Hydrauliköl Hydrauliköl nachfüllen.
	Defekte Hydraulikpumpe Von Fachbetrieb oder AL-KO Servicestelle ersetzen lassen.
	Ventil nicht geöffnet, verursacht durch gelockerte Verbindung.	Lockere Teile fixieren.
	Bedienhebel oder Verbindungsteile verbogen	Verbogene Bauteile reparieren lassen.
	Bei LSV 8: Falsche Drehrichtung des Motors durch falschen Phasenanschluss der Netzspannung	Phasen der Netzspannung an der Steckdose des Holzspalters umpolen.Von Elektrofachmann prüfen und ggf. korrigieren lassen.
Spaltkeil hat keine Kraft. Zu wenig Hydrauliköl Hydrauliköl nachfüllen.
Untypische Geräusche und Vibrationen	Zu wenig Hydrauliköl Hydrauliköl nachfüllen.
Hydraulikpumpe pfeift, Spaltkeil bewegt sich ruckartig.	Zu wenig Hydrauliköl Hydrauliköl nachfüllen.
	Luft im Hydraulikkreis Entlüftungsschraube öffnen.
Motor wird sehr heiß. Zu geringer	Kabelquerschnitt ei-nes Verlängerungskabels	Verlängerungskabel mit größe-rem Kabelquerschnitt verwen-den.
	Fehlende Phase Von Elektrofachmann prüfenund ggf. korrigieren lassen.

HINWEIS

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder nicht selbst behoben werden können, an unseren Kundendienst wenden.

14 GARANTIE

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

■ Beachten dieser Betriebsanleitung
Sachgemäßer Behandlung
■ Verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

■ Eigenmächtigen Reparaturversuchen
■ Eigenmächtigen technischen Veränderungen
Nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxxxxx (x) gekennzeichnet sind

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

15 EG-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass dieses Produkt in der auf dem Markt vertriebenen Form die Anforderungen der harmonisierten EU-Richtlinien, der EU-Sicherheitsstandards und die produktspezifischen Standards erfüllt.

Produkt	Hersteller	Dokumentations-Bevollmächtigter
Holzspalter	AL-KO Geräte GmbH	Andreas Hedrich
Seriennummer	Ichenhauser Str. 14	Ichenhauser Str. 14
G4032012	D-89359 Kötz	D-89359 Kötz
Typ	EU-Richtlinien	Harmonisierte Normen
LSV 6	2006/42/EG	EN 60204-1:2006+A1:2009	EN 55014-2:1997+A2:2008
LSV 7	2014/30/EU	EN 609:1999+A2:2009	EN 61000-3-2:2014
LSV 8	2011/65/EU	EN 55014-1:2006+A2:2011	EN 61000-3-11:2000

Kötz, 17.08.2017

8.2.1 Kloofwig scherpen

Hydraulische olie verversen
