| Produkttyp | Elektrische Horizontalspaltmaschine |
| Marke | AL-KO |
| Modell | LSH 3704 |
| Stromversorgung | 230 V ~ 50 Hz |
| Empfohlene Sicherung | 16 A |
| Mindestquerschnitt des Netzkabels | 2,5 mm² |
| Maximale Länge des Netzkabels | 10 m |
| Hydrauliköltyp | HLP 46 |
| Hydraulikölkapazität | Siehe Messstab: zwischen min und max |
| Ölwechselintervall | 1 Jahr oder 150 Betriebsstunden |
| Betrieb | Zweihandbedienung (Ein-Taster + Steuerhebel) |
| Sicherheitsvorrichtungen | Motorschutzschalter, Not-Aus durch Loslassen einer Steuerung |
| Verwendungszweck | Spalten von geraden, trockenen Holzscheiten, private Nutzung |
| Regelmäßige Wartung | Führungsbahn reinigen, Keil bei Bedarf schärfen |
| Reparaturen | Nur durch Fachpersonal oder AL-KO Kundendienst |
| Garantie | Gemäß nationaler Gesetzgebung, normale Abnutzung ausgeschlossen |
Häufig gestellte Fragen - LSH 3704 AL-KO
Benutzerfragen zu LSH 3704 AL-KO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Holzspalter kostenlos im PDF-Format! Finden Sie Ihr Handbuch LSH 3704 - AL-KO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. LSH 3704 von der Marke AL-KO.
BEDIENUNGSANLEITUNG LSH 3704 AL-KO
ORIGINAL-BETRIEBSANLEITUNG
Inhaltsverzeichnis
1 Zu dieser Betriebsanleitung 8
1.1 Zeichenerklärungen und Signalwörter 8
2 Produktbeschreibung 8
2.1 Bestimmungsgemäße Verwendung 8
2.2 Möglicher vorhersehbarer Fehlgebrauch 9
2.3 Sicherheits- und Schutzeinrichtungen 9
2.3.1 Motorschutzschalter 9
2.3.2 Netzkabel 9
2.4 Elektrische Voraussetzungen 9
2.5 Produktübersicht 10
2.6 Symbole am Gerät 10
3 Sicherheitshinweise 11
3.1 Bediener 11
3.2 Persönliche Schutzausrüstung 11
3.3 Arbeitsplatzsicherheit 12
3.4 Sicherheit von Personen, Tieren und Sachwerten 12
3.5 Gerätesicherheit 12
3.6 Elektrische Sicherheit.... 13
3.7 Verwendung und Behandlung des Elektrowerkzeugs.... 13
3.8 Sicherheitshinweise zur Bedienung 16
4 Montage (01) 16
5.1 Vor jedem Einsatz 18
5.2 Holzspalter in Betrieb nehmen (07, 08).... 18
6 Bedienung (13) 19
6.1 Holzstück spalten (08, 12).... 20
6.2 Eingeklemmtes Holzstück entfernen (09)...... 21
7 Arbeitsverhalten und Arbeitstechnik 21
8 Wartung und Pflege 21
8.1 Pflegearbeiten 21
8.2 Wartungsarbeiten 21
8.2.1 Schärfen des Spaltkeils 21
8.2.2 Hydrauliköl kontrollieren und nachfüllen (10, 11) 22
9 Hilfe bei Störungen 24
10 Transport 25
11 Lagerung.... 25
12 Entsorgung 25
13 Kundendienst/Service 26
14 Garantie 26
15 EG-Konformitätserklärung 26

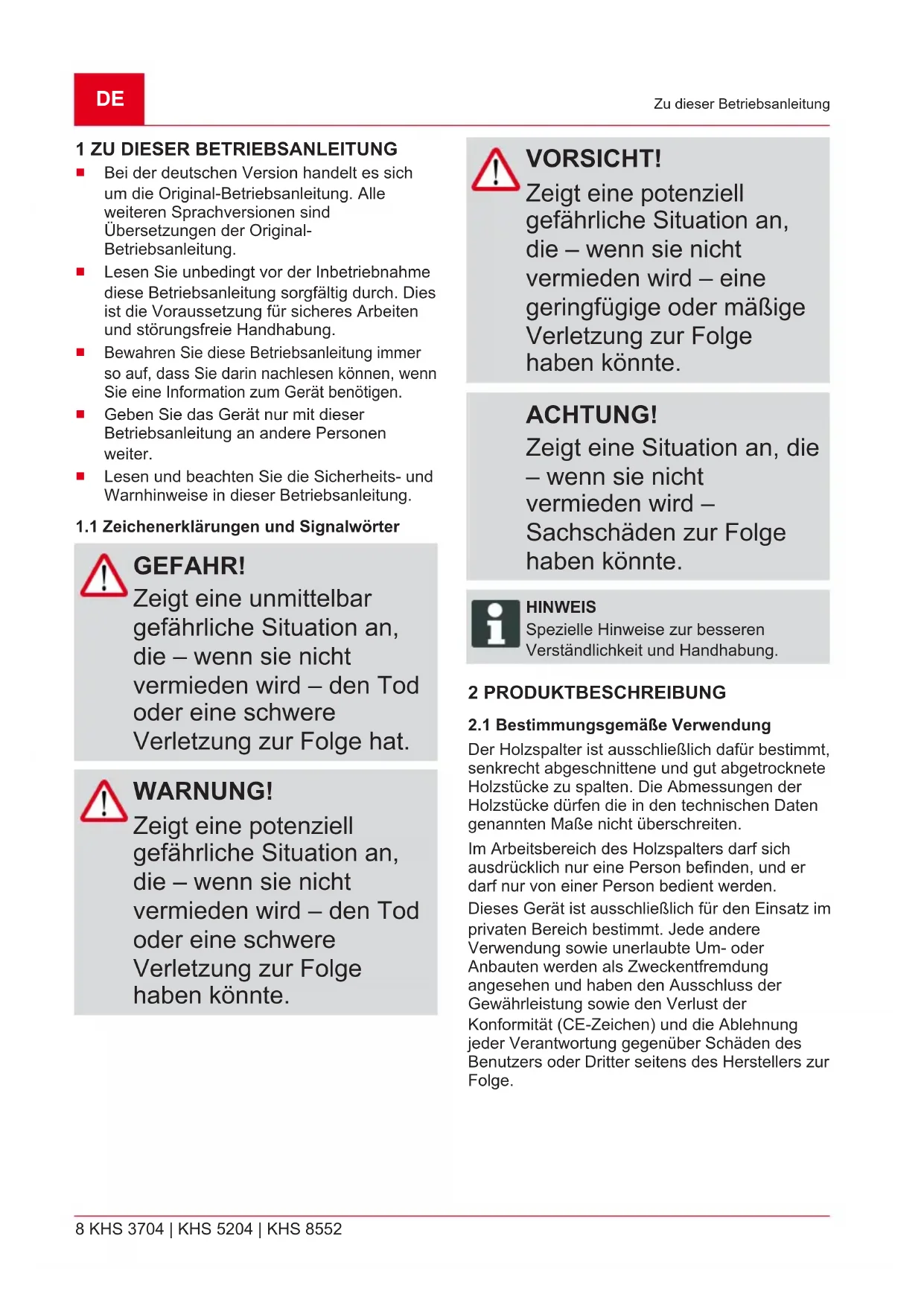

1 ZU DIESER BETRIEBSANLEITUNG
■ Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weiteren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.
■ Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
■ Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benötigen.
■ Geben Sie das Gerät nur mit dieser Betriebsanleitung an andere Personen weiter.
■ Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.
1.1 Zeichenerklärungen und Signalwörter
GEFAHR!
Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge hat.
WARNUNG!
Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte.
VORSICHT!
Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte.
ACHTUNG!
Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Folge haben könnte.
HINWEIS
Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.
2 PRODUKTBESCHREIBUNG
2.1 Bestimmungsgemäße Verwendung
Der Holzspalter ist ausschließlich dafür bestimmt, senkrecht abgeschnittene und gut abgetrocknete Holzstücke zu spalten. Die Abmessungen der Holzstücke dürfen die in den technischen Daten genannten Maße nicht überschreiten.
Im Arbeitsbereich des Holzspalters darf sich ausdrücklich nur eine Person befinden, und er darf nur von einer Person bedient werden.
Dieses Gerät ist ausschließlich für den Einsatz im privaten Bereich bestimmt. Jede andere Verwendung sowie unerlaubte Um- oder Anbauten werden als Zweckentfremdung angesehen und haben den Ausschluss der Gewährleistung sowie den Verlust der Konformität (CE-Zeichen) und die Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge.
2.2 Möglicher vorhersehbarer Fehlgebrauch
■ Spalten von Holzstücken, in denen sich Metallteile wie Nägel, Draht, Krampen etc. befinden, ist verboten.
■ Der Betrieb in explosionsgefährdeter Atmosphäre ist verboten.
Jeder weitere über die bestimmungsgemäße Verwendung hinausgehende Gebrauch ist verboten.
2.3 Sicherheits- und Schutzeinrichtungen
WARNUNG!
Verletzungsgefahr
Defekte und außer Kraft gesetzte Sicherheits- und Schutzeinrichtungen können zu schweren Verletzungen führen.
■ Lassen Sie defekte Sicherheits- und Schutzeinrichtungen reparieren.
■ Setzen Sie Sicherheits- und Schutzeinrichtungen nie außer Kraft.
2.3.1 Motorschutzschalter
Bei Überlastung des Holzspalters schaltet der Motorschutzschalter den Motor aus.
Die Funktion des Motorschutzschalters darf nicht außer Kraft gesetzt werden.
Hat der Motorschutzschalter den Holzspalter ausgeschaltet, wie folgt vorgehen:
- Holzspalter vom Stromnetz trennen.
- Ursache für Überlastung beseitigen.
- Nach einer Abkühlzeit von mehreren Minuten Holzspalter wieder mit dem Stromnetz verbinden.
- Holzspalter einschalten.
2.3.2 Netzkabel
WARNUNG!
Verletzungsgefahr durch Stromschlag
Ein defektes Netzkabel kann zu schweren Verletzungen durch Stromschlag führen.
■ Sicherstellen, dass das Netzkabel nicht beschädigt oder durchtrennt ist.
Nur Gummikabel der Qualität H07RN-F nach VDE 0282 Teil 14 mit einem Aderquerschnitt von mindestens 2,5 mm² verwenden.
Die maximal zulässige Kabellänge ist 10 m. Eine längere Leitung beeinträchtigt die Motorleistung und damit die Funktion des Holzspalters.
Netzkabel, Netzstecker und Kupplungsdose müssen unbeschädigt sein. Ein defektes Netzkabel (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation) darf nicht verwendet werden.
■ Reparaturen am Netzkabel, am Netzstecker und an der Kupplungsdose dürfen nur durch Elektrofachbetriebe durchgeführt werden.
■ Steckverbindungen nicht der Nässe aussetzen.
■ Im Schadensfall Netzkabel sofort vom Stromnetz trennen.
2.4 Elektrische Voraussetzungen
AC 230 V / 50 Hz
■ Mindestquerschnitt des Netzkabels = 2,5 mm²
■ Mindestabsicherung des Netzanschlusses = 16 A

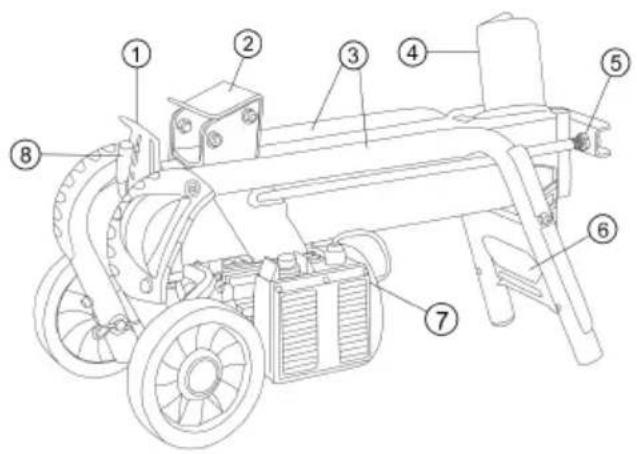

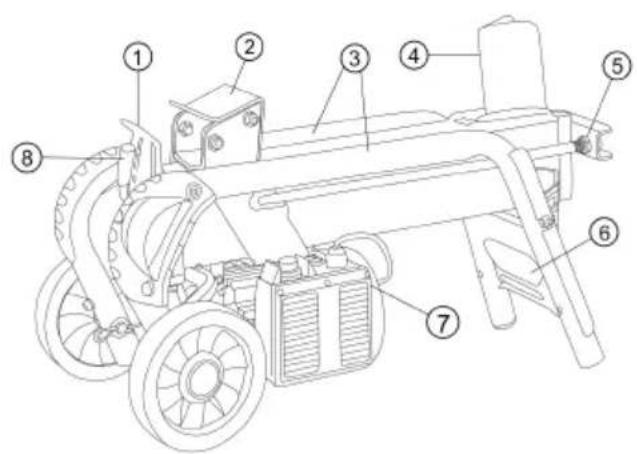

2.5 Produktübersicht
| 1 Schutzblech 8 Bedienhebel | ||
| 2 Stammschieber 9 Füße hinten (nur KHS 5204 / KHS 8552) | ||
| 3 Stammführungsrohre 10 Auflagefuß (nur KHS 5204 / KHS 8552) | ||
| 4 Spaltkeil 11 Parkposition Transporträder (nur KHS 5204 / KHS 8552) | ||
| 5 Kolbenstange 12 Füße vorne (nur KHS 5204 / KHS 8552) | ||
| 6 Transportbügel 13 Querstrebe vorne (nur KHS 5204 / KHS 8552) | ||
| 7 Ein-/Aus-Schalter am Elektromotor | ||
2.6 Symbole am Gerät
Symbol Bedeutung
Symbol Bedeutung
Sicherheitsschuhe tragen!
Schutzbrille tragen!
Das Gerät mit beiden Händen bedienen!
3 SICHERHEITSHINWEISE
GEFAHR!
Lebensgefahr und Gefahr schwerster Verletzungen durch Unkenntnis der Sicherheitshinweise
Unkenntnis der Sicherheitshinweise und Bedienanweisungen kann zu schwersten Verletzungen und sogar zum Tod führen.
■ Beachten Sie alle Sicherheitshinweise und Bedienanweisungen dieser Betriebsanleitung sowie der Betriebsanleitungen, auf die verwiesen wird, bevor Sie das Gerät benutzen.
■ Bewahren Sie alle mitgelieferten Dokumente für die zukünftige Verwendung auf.
3.1 Bediener
■ Jugendliche unter 16 Jahren oder Personen, welche die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen. Eventuelle landesspezifische
Sicherheitsvorschriften zum Mindestalter des Benutzers beachten.
■ Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen.
3.2 Persönliche Schutzausrüstung
■ Um Verletzungen an Kopf und Gliedmaßen sowie Gehörschäden zu vermeiden, ist vorschriftsmäßige Kleidung und Schutzausrüstung zu tragen.
■ Die Kleidung muss zweckmäßig (enganliegend) sein und darf nicht behindern. Bei langen Haaren unbedingt Haarnetz tragen. Niemals lose Kleidungsstücke oder Accessoires tragen, die in das Gerät gezogen werden könnten, z. B. Schals, weite Hemden, lange Halsketten.
■ Die persönliche Schutzausrüstung besteht aus:
■ Gehörschutz und Schutzbrille
■ langer Hose und festen Schuhen
Schutzhandschuhen
3.3 Arbeitsplatzsicherheit
- Nur bei Tageslicht oder sehr hellem künstlichen Licht arbeiten.
Das Gerät nur auf festem und ebenem Untergrund und nicht in steilen Schräglagen betreiben.
■ Auf Standsicherheit achten.
3.4 Sicherheit von Personen, Tieren und Sachwerten
■ Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren können.
Das Gerät nur für diejenigen Arbeiten benutzen, für die es vorgesehen ist. Ein nichtbestimmungsgemäßer Gebrauch kann zu Verletzungen führen sowie Sachwerte schädigen.
Das Gerät nur einschalten, wenn sich im Arbeitsbereich keine weiteren Personen und Tiere aufhalten.
■ Halten Sie einen Sicherheitsabstand zu Personen und Tieren ein, bzw. schalten Sie das Gerät aus, wenn sich Personen oder Tiere nähern.
3.5 Gerätesicherheit
■ Das Gerät nur unter folgenden Bedingungen benutzen:
Das Gerät ist nicht verschmutzt.
Das Gerät weist keine Beschädigungen auf.
Alle Bedienelemente funktionieren.
Das Gerät nicht überlasten. Es ist für leichte Arbeiten im privaten Bereich bestimmt. Überlastungen führen zur Beschädigung des Gerätes.
Das Gerät nie mit abgenutzten oder defekten Teilen betreiben. Defekte Teile immer gegen Original-Ersatzteile des Herstellers austauschen. Wird das Gerät mit abgenutzten oder defekten Teilen betrieben, können gegenüber dem Hersteller keine Garantieansprüche geltend gemacht werden.
HINWEIS
Reparaturarbeiten dürfen nur kompetente Fachbetriebe oder unsere AL-KO Servicestellen durchführen.
3.6 Elektrische Sicherheit
■ Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken.
Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
■ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
■ Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten
Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen.
Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
■ Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die
Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
■ Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3.7 Verwendung und Behandlung des Elektrowerkzeugs
■ Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Ersatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
■ Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge
sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
■ Pflegen Sie
Elektrowerkzeuge und
Einsatzwerkzeug mit
Sorgfalt. Kontrollieren Sie,
ob bewegliche Teile
einwandfrei funktionieren
und nicht klemmen, ob Teile
gebrochen oder so
beschädigt sind, dass die
Funktion des
Elektrowerkzeugs
beeinträchtigt ist. Lassen
Sie beschädigte Teile vor
dem Einsatz des
Elektrowerkzeugs
reparieren. Viele Unfälle
haben ihre Ursache in
schlecht gewarteten
Elektrowerkzeugen.
■ Halten Sie
Schneidwerkzeuge scharf
und sauber. Sorgfältig
gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten
verklemmen sich weniger und
sind leichter zu führen.
■ Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei
die Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von
Elektrowerkzeugen für andere als die vorgesehenen
Anwendungen kann zu gefährlichen Situationen führen.
■ Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett.
Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
3.8 Sicherheitshinweise zur Bedienung
■ Betriebsbereites Gerät nie unbeaufsichtigt lassen.
■ Gerät nach jedem Gebrauch reinigen.
■ Gerät vor unbefugtem Zugriff sichern.
■ Gerät darf nur von einer Person bedient werden.
■ Gerät nie mit laufendem Motor bewegen.
■ Gerät nie bei Regen oder Schneefall betreiben.
■ Gerät vom Stromnetz trennen bei:
■ Wartungs- und Reinigungsarbeiten
Justierarbeiten
Transport
Arbeitsunterbrechungen
Störungen
■ Nicht an den Spaltkeil fassen.
4 MONTAGE (01)
WARNUNG! Gefahren durch unvollständige Montage!
Der Betrieb eines unvollständig montierten Geräts kann zu schweren Verletzungen führen.
■ Das Gerät nur betreiben, wenn es vollständig montiert ist!
■ Vor dem Einschalten alle Sicherheits- und Schutzeinrichtungen prüfen, ob sie vorhanden und funktionsfähig sind!
HINWEIS
Das zur Montage benötigte Werkzeug ist nicht im Lieferumfang enthalten.
Benötigtes Werkzeug: siehe Bild 01.
Die Achse (02/1) von außen durch das Rad und durch das Rohr stecken und mit dem Federstecker (02/2) sichern.
4.2 Standfüße montieren (KHS 5200) (03 – 06)
HINWEIS
Die Transporträder dienen nur zum Transport des Holzspalters.
Bei Spaltarbeiten müssen die Transporträder von den Standfüßen demontiert und in die Parkposition montiert werden.
- Die Transporträder auf die beiden vorderen Füße montieren.
-
Den Holzspalter auf eine Seite kippen und den vorderen und hinteren Fuß montieren.
-
Den Fuß (03/1, 05/1) bis zum Anschlag in das Rohrgestell (03/2, 05/2) einstecken und mit Schrauben, Scheiben und Sicherungsmuttern festschrauben (03/3, 05/3).
- Holzspalter mit Hilfe einer zweiten Person auf die andere Seite kippen, die restlichen Füße montieren und danach Holzspalter aufstellen.
- Den Holzspalter senkrecht stellen (Kolbenstange nach oben) und den Auflagefuß (04/1) an die hinteren Füße schrauben.
- Den Holzspalter aufstellen und die Querstrebe vorne (06/1) mit Hilfe der Gewindestange (06/2) montieren.
5 INBETRIEBNAHME
WARNUNG!
Verletzungsgefahr durch umkippendes Gerät
Ein umkippendes Gerät kann zu schweren Verletzungen und zu Beschädigungen führen.
■ Stellen Sie sicher, dass das Gerät nicht umkippen kann.
WARNUNG!
Verletzungsgefahr durch fehlerhaftes Gerät
Der Betrieb eines fehlerhaften Geräts kann zu schweren Verletzungen und zu einer Beschädigung des Geräts führen.
- Gerät nur betreiben, wenn es nicht defekt oder beschädigt ist und keine Teile fehlen oder lose sind.
GEFAHR!
Stromschlaggefahr bei Betrieb ohne Fehlerstromschutzschalter
Der Betrieb des Geräts ohne
Fehlerstromschutzschalter im Netzanschluss kann durch Stromschlag zu schweren Verletzungen und sogar zum Tode führen.
■ Prüfen Sie vor dem Anschluss des Geräts, ob im Netzanschluss ein Fehlerstromschutzschalter für einen maximalen Fehlerstrom von 0,03 A vorhanden ist.
■ Wenn Sie das Vorhandensein eines Fehlerstromschutzschalt ers nicht feststellen können: Verwenden Sie eine zusätzliche ortsveränderliche Fehlerstrom-Schutzeinrichtung mit geschaltetem Schutzleiter.
5.1 Vor jedem Einsatz
WARNUNG!
Verletzungsgefahr durch umkippendes Gerät
Ein umkippendes Gerät kann zu schweren Verletzungen und zu Beschädigungen führen.
■ Stellen Sie sicher, dass das Gerät nicht umkippen kann.
- Sichtkontrolle des Holzspalters durchführen.
Der Holzspalter darf nicht in Betrieb genommen werden, wenn Teile des Gerätes fehlen, defekt oder lose sind.
- Sichtkontrolle des Netzkabels durchführen.
Ein defektes Netzkabel (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation) darf nicht verwendet werden.
- Sichtkontrolle auf Leckstellen der Hydraulik durchführen.
■ Der Holzspalter darf nicht in Betrieb genommen werden, wenn die Hydraulik Leckstellen aufweist.
- Holzspalter mit geeigneten Mitteln sicher auf dem Boden fixieren.
5.2 Holzspalter in Betrieb nehmen (07, 08)
HINWEIS
Die Transporträder dienen nur zum Transport des Holzspalters.
Bei Spaltarbeiten müssen die Transporträder von den Standfüßen demontiert und in die Parkposition montiert werden.
-
Holzspalter waagrecht, falls möglich mit leichtem Gefälle zum Bedienhebel hin (da hier die Ventile sitzen) auf ebenen, festen Untergrund stellen. Bei Schrägstellung in Richtung des Spaltkeils kommt es zum Verlust der Spaltkraft.
-
Netzkabel so verlegen, dass es nicht geknickt, gequetscht oder auf andere Weise beschädigt werden kann.
-
Netzkabel mit dem Stromnetz verbinden.
- Entlüftungsschraube (07/1) um 3 – 4 Umdrehungen lösen.
Hinweis: Entlüftungsschraube nach dem Betrieb wieder anziehen!
- Sicherheitsstopp testen:
Mit einer Hand den Einschaltknopf (08/1) des Elektromotors drücken und gedrückt halten.
Nachdem der Motor seine Enddrehzahl erreicht hat, mit der anderen Hand den Bedienhebel (08/2) ganz nach unten drücken.
Eines der beiden Bedienelemente Einschaltknopf oder Bedienhebel loslassen. Der Stammschieber muss sofort stoppen!
Das andere Bedienelement loslassen. Der Stammschieber fährt zurück in seine Startposition.
6 BEDIENUNG (13)
WARNUNG!
Verletzungsgefahr bei Mehrpersonenbetrieb
Der Betrieb des Geräts durch zwei oder mehrere Personen kann zu schweren Verletzungen führen.
■ Bedienen Sie das Gerät nur allein.
■ Halten Sie andere Personen fern und verhindern Sie insbesondere, dass diese in das Holzstück fassen, das gerade gespalten wird.
WARNUNG! Verletzungsgefahr durch zerspringendes Holz
Abgelagertes Hartholz, unregelmäßig gewachsene Äste, ungleichmäßige Holzstücke und Holzstücke mit vielen Astansätzen neigen beim Spalten zum Zerspringen. Durch umherfliegende Holzstücke sind schwere Verletzungen möglich.
■ Spalten Sie nur gerade Holzstücke mit einer senkrechten und geraden Schnittfläche.
■ Tragen Sie unbedingt die vorgeschriebene Schutzkleidung.
ACHTUNG!
Beschädigung bei unsachgemäßer Handhabung
Das Gerät kann beschädigt oder zerstört werden.
■ Holzstück immer der Länge nach und niemals quer auf den Holzspalter legen.
- Niemals durch Aufrechterhalten des Hydraulikdrucks das Spalten eines Holzstücks erzwingen.
Halten Sie sich bei der Bedienung des Geräts nur im Bedienbereich (13) auf!
6.1 Holzstück spalten (08, 12)
WARNUNG!
Verletzungsgefahr außerhalb des Bedienbereichs
Wenn sich Sie beim Holzspalten außerhalb des Bedienbereichs aufhalten, besteht die Gefahr schwerer Verletzungen.
■ Halten Sie sich beim Holzspalten nur im Bedienbereich des Holzspalters auf.
■ Fassen Sie nicht in das Holzstück fassen, das gerade gespalten wird.
VORSICHT!
Verletzungsfahr durch unordentlichen Arbeitsbereich
Es besteht Stolper- und Ausrutschgefahr im Arbeitsbereich durch herumliegende Holzstücke und Unordentlichkeit.
Lagern Sie die zu spaltenden Holzstücke geordnet auf einem Haufen.
■ Entfernen Sie gespaltene Holzstücke und Holzspäne sofort aus dem Arbeitsbereich.
- Holzstück der Länge nach so auf den Holzspalter legen, dass das Holzstück von den Stammführungsrohren gehalten wird. Hinweis: Legen Sie nur gerade Holzstücke mit einer senkrechten und geraden Schnittfläche auf den Holzspalter (12)!
- Mit einer Hand den Einschaltknopf (08/1) des Elektromotors drücken und gedrückt halten.
- Nachdem der Motor seine Enddrehzahl erreicht hat, mit der anderen Hand den Bedienhebel (08/2) ganz nach unten drücken.
Der Stammschieber drückt das Holzstück gegen den Spaltkeil. Das Holzstück wird gespalten.
- Durch Loslassen des Einschaltknopfs und des Bedienhebels fährt der Stammschieber zurück in seine Startposition.
6.2 Eingeklemmtes Holzstück entfernen (09)
VORSICHT!
Verletzungsgefahr durch Herausschlagen eines eingeklemmten Holzstücks
Wird ein eingeklemmtes Holzstück aus dem Gerät geschlagen, können Verletzungen entstehen und das Gerät beschädigt werden.
■ Schlagen Sie niemals ein eingeklemmtes Holzstück mit einem Werkzeug heraus.
- Beide Hände von Einschaltknopf und Bedienhebel nehmen.
- Stammschieber zum völligen Stillstand kommen lassen.
-
Holzkeil (09/1) unter das eingeklemmte Holzstück schieben.
-
Holzkeil mit Hilfe des Stammschiebers ganz unter das eingeklemmte Holzstück drücken.
- Ggf. mit größerem Holzkeil wiederholen, bis das Holzstück befreit ist.
7 ARBEITSVERHALTEN UND ARBEITSTECHNIK
■ Spalten Sie immer gut abgetrocknetes Holz. Dieses lässt sich viel leichter spalten als frisches, feuchtes Holz.
Sehr dicke Holzstämme lassen sich leichter spalten, wenn deren Länge geringer ist.
8 WARTUNG UND PFLEGE
WARNUNG!
Verletzungsgefahr bei Wartungsarbeiten
Eine unsachgemäße Wartung kann zu schweren Verletzungen und zu einer Beschädigung des Geräts führen.
■ Vor Wartungsarbeiten das Gerät vom Stromnetz trennen.
■ Reparaturen am Gerät nur von Fachbetrieben durchführen lassen.
8.1 Pflegearbeiten
Reinigung der Führungsbahn
- Die Führungsbahn des Stammschiebers regelmäßig reinigen, vor allem beim Spalten von harzreichen Holzstücken.
8.2 Wartungsarbeiten
8.2.1 Schärfen des Spaltkeils
- Den Spaltkeil bei Bedarf mit einer geeigneten Feile schärfen.
8.2.2 Hydrauliköl kontrollieren und nachfüllen (10, 11)
Kontrollieren Sie den Ölstand täglich und wechseln Sie das Hydrauliköl nach 1 Jahr oder 150 Bh aus. Zum Nachfüllen und Wechseln muss Hydrauliköl HLP 46 verwendet werden.
WARNUNG!
Verletzungsgefahr durch Umkippen
Ein senkrecht aufgerichteter horizontaler Holzspalter kann sehr leicht umkippen. Dadurch sind schwere Verletzungen und Gerätebeschädigungen möglich.
■ Gerät nur zu zweit aufrichten.
■ Aufgerichtetes Gerät immer festhalten bzw. gegen Umkippen sichern.
ACHTUNG!
Gefahr der Gerätebeschädigung durch Hydrauliköl
Falsches Hydrauliköl und zu geringer oder zu hoher Ölstand führen zu Fehlfunktionen sowie Hitzeentwicklung, und können die Hydraulikpumpe beschädigen.
■ Verwenden Sie ausschließlich das vorgeschriebene Hydrauliköl.
■ Prüfen Sie regelmäßig den Ölstand und füllen Sie ggf. Hydrauliköl nach.
Zum Nachfüllen muss Hydrauliköl der Viskositätsklasse HLP 46 verwendet werden.
HINWEIS
Hydraulikölstand immer bei eingefahrenem Stammschieber prüfen.
- Holzspalter über die Räder kippen, senkrecht aufstellen und während des gesamten Vorgangs festhalten.
- Ölmessstab (10/1) herausschrauben und mit einem sauberen, fusselfreien Lappen abwischen.
- Ölmessstab bis zum Anschlag einstecken und wieder herausziehen.
Der Ölstand muss zwischen den Markierungen "min." und "max." liegen (10). Bei Bedarf mit einem Trichter (11/1) Hydrauliköl (11/2) nachfüllen.
- Dichtung (10/2) auf Beschädigung prüfen und bei Bedarf austauschen.
- Ölmessstab wieder einschrauben und nur leicht festziehen, um Beschädigungen am Gewinde des Zylinderdeckels zu vermeiden.
HINWEIS
Ein Ölwechsel ist nicht erforderlich.
9 HILFE BEI STÖRUNGEN
Bei auftretenden Störungen Holzspalter ausschalten und Netzstecker ziehen. Störungen, die nicht anhand der nachfolgenden Tabelle behoben werden können, von einem autorisierten Fachbetrieb beheben lassen.
| Störung Ursache Beseitigung | ||
| Stammschieber fährt nicht aus/ ein | Zu wenig Hydrauliköl Hydrauliköl nachfüllen | |
| Hydraulikpumpe defekt Hydraulikpumpe von Fachbetrieb oder AL-KO Servicestelle ersetzen lassen | ||
| Gerät steht schräg mit Gefälle zum Spaltkeil | Gerät waagerecht oder mit Gefälle zum Bedienhebel stellen | |
| Stammschieber hat keine Kraft Zu | zunenig Hydrauliköl Hydrauliköl nachfüllen | |
| Gerät steht schräg mit Gefälle zum Spaltkeil | Gerät waagerecht oder mit Gefälle zum Bedienhebel stellen | |
| Hydraulikpumpe pfeift, Stammschieber bewegt sich ruckartig | Zu wenig Hydrauliköl Hydrauliköl nachfüllen | |
| Gerät steht schräg mit Gefälle zum Spaltkeil | Gerät waagerecht oder mit Gefälle zum Bedienhebel stellen | |
| Luft im Kreislauf Entlüftungsschraube öffnen | ||
| Motor wird sehr heiß Kabelquerschnitt eines Verlängerungskabels zu klein | Verlängerungskabel mit größerem Kabelquerschnitt verwenden | |
| Motor läuft nicht an Motorschutzschalter hat abgeschaltet | Warten, bis der Motor abgekühlt ist | |
| Netzstecker oder Steckdose defekt | ||
| Netzkabel defekt Von Elektrofachmann prüfen und ggf. ersetzen lassen | ||
| Elektromotor defekt Von Elektrofachmann prüfen und ggf. ersetzen lassen | ||
10 TRANSPORT
ACHTUNG!
Beschädigungsgefahr durch unsachgemäßen Transport
Wenn der Transport nicht sachgemäß durchgeführt wird, kann der Holzspalter beschädigt werden.
■ Vor jeder Ortsveränderung Netzstecker ziehen und Entlüftungsschraube festziehen.
■ Holzspalter nur am Transportbügel anheben.
■ Holzspalter nicht an der Zylinderbefestigung, der Kolbenstange oder anderen Komponenten anheben.
- Holzspalter am Transportbügel anheben und ziehend oder schiebend transportieren.
11 LAGERUNG
- Holzspalter vom Stromnetz trennen.
- Nach jedem Gebrauch das Gerät gründlich reinigen und – falls vorhanden – alle Schutzabdeckungen anbringen. Der Stammschieber muss sich in der Endposition befinden.
- Gerät an einem trockenen, abschließbaren Platz und außerhalb der Reichweite von Kindern aufbewahren.
12 ENTSORGUNG
Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)
Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
- Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor der Abgabe entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.
Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:
- Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
■ Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.
Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.
13 KUNDENDIENST/SERVICE
Bei Fragen zu Garantie, Reparatur oder Ersatzteilen wenden Sie sich bitte an Ihre nächstgelegene AL-KO Servicestelle.
Diese finden Sie im Internet unter folgender Adresse:
Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.
Unsere Garantiezusage gilt nur bei:
■ Beachten dieser Betriebsanleitung
Sachgemäßer Behandlung
■ Verwenden von Original-Ersatzteilen
Die Garantie erlischt bei:
■ Eigenmächtigen Reparaturversuchen
■ Eigenmächtigen technischen Veränderungen
■ Nicht bestimmungsgemäßer Verwendung
Von der Garantie ausgeschlossen sind:
Lackschäden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen (x) gekennzeichnet sind
Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.
15 EG-KONFORMITÄTSERKLÄRUNG
Wir erklären hiermit, dass dieses Produkt in der auf dem Markt vertriebenen Form die Anforderungen der harmonisierten EU-Richtlinien, der EU-Sicherheitsstandards und die produktspezifischen Standards erfüllt.
Produkt
Holzspalter
Seriennummer
G4064065
Hersteller
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Dokumentations-Bevollmächtigter
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Typ
KHS 3704
KHS 5204
KHS 8552
EU-Richtlinien
2006/42/EG
2014/30/EU
2011/65/EU
Harmonisierte Normen
EN 60335-1
EN 60204-1
EN 60204-1/A1
EN ISO 12100
EN 61000-3-2
EN 61000-3-11
EN 609-1
Kötz, 11.10.2017
Wolfgang Hergeth
Managing Director
TRANSLATION OF THE ORIGINAL INSTRUCTIONS FOR USE
Contents
5.1 Voor elk gebruik 56
5.2 Holzspalter in Betrieb nehmen (07, 08).... 56
6 Bedienung (13) 57
6.1 Holzstück spalten (08, 12)....59
6.2 Eingeklemmtes Holzstück entfernen (09).... 60
7 Arbeitsverhalten und Arbeitstechnik 60
8 Wartung und Pflege 60
8.2.1 Scherpen van de splijtwig.... 60
8.2.2 Hydrauliköl kontrollieren und nachfüllen (10, 11) 60
2.2 Möglicher vorhersehbarer Fehlgebrauch
Nur Gummikabel der Qualität H07RN-F nach VDE 0282 Teil 14 mit einem Aderquerschnitt von mindestens 2,5 mm² verwenden.
■ Die maximal zulässige Kabellänge ist 10 m. Eine längere Leitung beeinträchtigt die Motorleistung und damit die Funktion des Holzspalters.
Netzkabel, Netzstecker und Kupplungsdose müssen unbeschädigt sein. Ein defektes Netzkabel (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation) darf nicht verwendet werden.
■ Reparaturen am Netzkabel, am Netzstecker und an der Kupplungsdose dürfen nur durch Elektrofachbetriebe durchgeführt werden.
■ Steckverbindungen nicht der Nässe aussetzen.
Im Schadensfall Netzkabel sofort vom Stromnetz trennen.
AC 230 V / 50 Hz
■ Mindestquerschnitt des Netzkabels = 2,5 mm²
■ Mindestabsicherung des Netzanschlusses = 16 A
2.5 Produktübersicht
| 1 Schutzblech 8 Bedienhebel | ||
| 2 Stammschieber 9 Füße hinten (nur KHS 5204 / KHS 8552) | ||
| 3 Stammführungsrohre 10 Auflagefuß (nur KHS 5204 / KHS 8552) | ||
| 4 Spaltkeil 11 Parkposition Transporträder (nur KHS 5204 / KHS 8552) | ||
| 5 Kolbenstange 12 Füße vorne (nur KHS 5204 / KHS 8552) | ||
| 6 Transportbügel 13 Querstrebe vorne (nur KHS 5204 / KHS 8552) | ||
| 7 Ein-/Aus-Schalter am Elektromotor | ||
Vor Inbetriebnahme Betriebsanleitung lesen!
Dritte vom Gefahrenbereich fernhalten!
Achtung Gefahr! Hände vom Spaltkeil fernhalten!
Vor Wartungsarbeiten Gerät vom Stromnetz trennen!
Schutzhandschuhe tragen!
Symbol Bedeutung
Sicherheitsschuhe tragen!
Schutzbrille tragen!
Das Gerät mit beiden Händen bedienen!
3 VEILIGHEIDSINSTRUCTIES
GEVAAR!
■ Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken.
Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
■ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein
Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
■ Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
■ Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
■ Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Das zur Montage benötigte Werkzeug ist nicht im Lieferumfang enthalten.
Benötigtes Werkzeug: siehe Bild 01.
Die Achse (02/1) von außen durch das Rad und durch das Rohr stecken und mit dem Federstecker (02/2) sichern.
4.2 Standfüße montieren (KHS 5200) (03 - 06)
OPMERKING
Die Transporträder dienen nur zum Transport des Holzspalters.
Bei Spaltarbeiten müssen die Transporträder von den Standfüßen demontiert und in die Parkposition montiert werden.
- Die Transporträder auf die beiden vorderen Füße montieren.
- Den Holzspalter auf eine Seite kippen und den vorderen und hinteren Fuß montieren.
- Den Fuß (03/1, 05/1) bis zum Anschlag in das Rohrgestell (03/2, 05/2) einstecken und mit Schrauben, Scheiben und Sicherungsmuttern festschrauben (03/3, 05/3).
- Holzspalter mit Hilfe einer zweiten Person auf die andere Seite kippen, die restlichen Füße montieren und danach Holzspalter aufstellen.
- Den Holzspalter senkrecht stellen (Kolbenstange nach oben) und den Auflagefuß (04/1) an die hinteren Füße schrauben.
- Den Holzspalter aufstellen und die Querstrebe vorne (06/1) mit Hilfe der Gewindestange (06/2) montieren.
5 INGEBRUIKNAME
WAARSCHUWING!
- Sichtkontrolle des Holzspalters durchführen.
Der Holzspalter darf nicht in Betrieb genommen werden, wenn Teile des Gerätes fehlen, defekt oder lose sind.
- Sichtkontrolle des Netzkabels durchführen.
Ein defektes Netzkabel (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation) darf nicht verwendet werden.
- Sichtkontrolle auf Leckstellen der Hydraulik durchführen.
Der Holzspalter darf nicht in Betrieb genommen werden, wenn die Hydraulik Leckstellen aufweist.
- Holzspalter mit geeigneten Mitteln sicher auf dem Boden fixieren.
5.2 Holzspalter in Betrieb nehmen (07, 08)
OPMERKING
Die Transporträder dienen nur zum Transport des Holzspalters.
Bei Spaltarbeiten müssen die Transporträder von den Standfüßen demontiert und in die Parkposition montiert werden.
- Holzspalter waagrecht, falls möglich mit leichtem Gefälle zum Bedienhebel hin (da hier die Ventile sitzen) auf ebenen, festen
Untergrund stellen. Bei Schrägstellung in Richtung des Spaltkeils kommt es zum Verlust der Spaltkraft.
- Netzkabel so verlegen, dass es nicht geknickt, gequetscht oder auf andere Weise beschädigt werden kann.
- Netzkabel mit dem Stromnetz verbinden.
-
Entlüftungsschraube (07/1) um 3 – 4 Umdrehungen lösen. Opmerking: Entlüftungsschraube nach dem Betrieb wieder anziehen!
-
Sicherheitsstopp testen:
Mit einer Hand den Einschaltknopf (08/1) des Elektromotors drücken und gedrückt halten.
Nachdem der Motor seine Enddrehzahl erreicht hat, mit der anderen Hand den Bedienhebel (08/2) ganz nach unten drücken.
Eines der beiden Bedienelemente Einschaltknopf oder Bedienhebel loslassen. Der Stammschieber muss sofort stoppen!
Das andere Bedienelement loslassen. Der Stammschieber fährt zurück in seine Startposition.
6 BEDIENUNG (13)
Beschädigung bei unsachgemäßer Handhabung
Das Gerät kann beschädigt oder zerstört werden.
■ Holzstück immer der Länge nach und niemals quer auf den Holzspalter legen.
- Niemals durch Aufrechterhalten des Hydraulikdrucks das Spalten eines Holzstücks erzwingen.
Halten Sie sich bei der Bedienung des Geräts nur im Bedienbereich (13) auf!
6.1 Holzstück spalten (08, 12)
WAARSCHUWING!
Verletzungsgefahr außerhalb des Bedienbereichs
Wenn sich Sie beim Holzspalten außerhalb des Bedienbereichs aufhalten, besteht die Gefahr schwerer Verletzungen.
■ Halten Sie sich beim Holzspalten nur im Bedienbereich des Holzspalters auf.
■ Fassen Sie nicht in das Holzstück fassen, das gerade gespalten wird.
VOORZICHTIG!
- Holzstück der Länge nach so auf den Holzspalter legen, dass das Holzstück von den Stammführungsrohren gehalten wird.
Opmerking: Legen Sie nur gerade Holzstücke mit einer senkrechten und geraden Schnittfläche auf den Holzspalter (12)! - Mit einer Hand den Einschaltknopf (08/1) des Elektromotors drücken und gedrückt halten.
- Nachdem der Motor seine Enddrehzahl erreicht hat, mit der anderen Hand den Bedienhebel (08/2) ganz nach unten drücken.
Der Stammschieber drückt das Holzstück gegen den Spaltkeil. Das Holzstück wird gespalten. - Durch Loslassen des Einschaltknopfs und des Bedienhebels fährt der Stammschieber zurück in seine Startposition.
6.2 Eingeklemmtes Holzstück entfernen (09)
VOORZICHTIG!
- Beide Hände von Einschaltknopf und Bedienhebel nehmen.
- Stammschieber zum völligen Stillstand kommen lassen.
- Holzkeil (09/1) unter das eingeklemmte Holzstück schieben.
- Holzkeil mit Hilfe des Stammschiebers ganz unter das eingeklemmte Holzstück drücken.
- Ggf. mit größerem Holzkeil wiederholen, bis das Holzstück befreit ist.
7 ARBEITSVERHALTEN UND ARBEITSTECHNIK
Spalten Sie immer gut abgetrocknetes Holz. Dieses lässt sich viel leichter spalten als frisches, feuchtes Holz.
Sehr dicke Holzstämme lassen sich leichter spalten, wenn deren Länge geringer ist.
8 WARTUNG UND PFLEGE
WAARSCHUWING!
8.2.2 Hydrauliköl kontrollieren und nachfüllen (10, 11)
Kontrollieren Sie den Ölstand täglich und wechseln Sie das Hydrauliköl nach 1 Jahr oder 150 Bh aus. Zum Nachfüllen und Wechseln muss Hydrauliköl HLP 46 verwendet werden.
WAARSCHUWING!
Verletzungsgefahr durch Umkippen
Ein senkrecht aufgerichteter horizontaler Holzspalter kann sehr leicht umkippen. Dadurch sind schwere Verletzungen und
Gerätebeschädigungen möglich.
■ Gerät nur zu zweit aufrichten.
■ Aufgerichtetes Gerät immer festhalten bzw. gegen Umkippen sichern.
LET OP!
Zum Nachfüllen muss Hydrauliköl der Viskositätsklasse HLP 46 verwendet werden.
OPMERKING
Hydraulikölstand immer bei eingefahrenem Stammschieber prüfen.
- Holzspalter über die Räder kippen, senkrecht aufstellen und während des gesamten Vorgangs festhalten.
- Ölmessstab (10/1) herausschrauben und mit einem sauberen, fusselfreien Lappen abwischen.
- Ölmessstab bis zum Anschlag einstecken und wieder herausziehen.
Der Ölstand muss zwischen den Markierungen "min." und "max." liegen (10). Bei Bedarf mit einem Trichter (11/1) Hydrauliköl (11/2) nachfüllen.
- Dichtung (10/2) auf Beschädigung prüfen und bei Bedarf austauschen.
- Ölmessstab wieder einschrauben und nur leicht festziehen, um Beschädigungen am Gewinde des Zylinderdeckels zu vermeiden.
OPMERKING
Ein Ölwechsel ist nicht erforderlich.
9 HULP BIJ STORINGEN
Bei auftretenden Störungen Holzspalter ausschalten und Netzstecker ziehen. Störungen, die nicht anhand der nachfolgenden Tabelle behoben werden können, von einem autorisierten Fachbetrieb beheben lassen.
| Störung Ursache Beseitigung | |||
| Stammschieber fährt nicht aus/ ein | Zu wenig Hydrauliköl Hydrauliköl nachfüllen | ||
| Hydraulikpumpe defekt Hydraulikpumpe von Fachbetrieb oder AL-KO Servicestelle ersetzen lassen | |||
| Gerät steht schräg mit Gefälle zum Spaltkeil | Gerät waagerecht oder mit Gefälle zum Bedienhebel stellen | ||
| Stammschieber hat keine Kraft Zu | wenig Hydrauliköl Hydrauliköl nachfüllen | ||
| Gerät steht schräg mit Gefälle zum Spaltkeil | Gerät waagerecht oder mit Gefälle zum Bedienhebel stellen | ||
| Hydraulikpumpe pfeift, Stammschieber bewegt sich ruckartig | Zu wenig Hydrauliköl Hydrauliköl nachfüllen | ||
| Gerät steht schräg mit Gefälle zum Spaltkeil | Gerät waagerecht oder mit Gefälle zum Bedienhebel stellen | ||
| Luft im Kreislauf Entlüftungsschraube öffnen | |||
| Motor wird sehr heiß Kabelquerschnitt eines Verlängerungskabels zu klein | Verlängerungskabel mit größerem Kabelquerschnitt verwenden | ||
| Motor läuft nicht an Motorschutzschalter hat abgeschaltet | Warten, bis der Motor abgekühlt ist | ||
| Netzstecker oder Steckdose defekt | Von Elektrofachmann prüfen und ggf. ersetzen lassen | ||
| Netzkabel defekt Von Elektrofachmann prüfen und ggf. ersetzen lassen | |||
| Elektromotor defekt Von Elektrofachmann prüfen und ggf. ersetzen lassen | |||
10 TRANSPORT
LET OP!
Beschädigungsgefahr durch unsachgemäßen Transport
Wenn der Transport nicht sachgemäß durchgeführt wird, kann der Holzspalter beschädigt werden.
■ Vor jeder Ortsveränderung Netzstecker ziehen und Entlüftungsschraube festziehen.
■ Holzspalter nur am Transportbügel anheben.
■ Holzspalter nicht an der Zylinderbefestigung, der Kolbenstange oder anderen Komponenten anheben.
- Holzspalter am Transportbügel anheben und ziehend oder schiebend transportieren.
11 LAGERUNG
- Holzspalter vom Stromnetz trennen.
- Nach jedem Gebrauch das Gerät gründlich reinigen und – falls vorhanden – alle Schutzabdeckungen anbringen. Der Stammschieber muss sich in der Endposition befinden.
- Gerät an einem trockenen, abschließbaren Platz und außerhalb der Reichweite von Kindern aufbewahren.
12 VERWIJDEREN
Advies over de wetgeving inzake elektrische en elektronische apparaten (ElektroG)
Wir erklären hiermit, dass dieses Produkt in der auf dem Markt vertriebenen Form die Anforderungen der harmonisierten EU-Richtlinien, der EU-Sicherheitsstandards und die produktspezifischen Standards erfüllt.
Produkt
Holzspalter
Seriennummer
G4064065
Hersteller
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Dokumentations- Bevollmächtigter
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Typ
KHS 3704
KHS 5204
KHS 8552
EU-Richtlinien
2006/42/EG
2014/30/EU
2011/65/EU
Harmonisierte Normen
EN 60335-1
EN 60204-1
EN 60204-1/A1
EN ISO 12100
EN 61000-3-2
EN 61000-3-11
EN 609-1
Kötz, 11.10.2017
Wolfgang Hergeth
Managing Director
TRADUCTION DE LA NOTICE D'UTILISATION ORIGINALE
Table des matières
| AL-KO Geräte GmbH |
| Ichenhauser Str. 14 |
| D-89359 Kötz |
| AL-KO Geräte GmbH |
| Ichenhauser Str. 14 |
| D-89359 Kötz |
| AL-KO Geräte GmbH |
| Ichenhauser Str. 14 |
| D-89359 Kötz |
EU-direktiver
2006/42/EF
2014/30/EU
2011/65/EU
Ansvarlig for dokumentationen
| Andreas Hedrich |
| Ichenhauser Str. 14 |
| D-89359 Kötz |
Harmoniserede standarder
| EN 60335-1 |
| EN 60204-1 |
| EN 60204-1/A1 |
| EN ISO 12100 |
| EN 61000-3-2 |
| EN 61000-3-11 |
| EN 609-1 |
Kötz, 11-10-2017
Wolfgang Hergeth
Managing Director
ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING
AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz
