KÄYTTÖOHJE KHS 3704 AL-KO

8.2.2 Hydrauliikkaöljyn tarkistus ja täyttö (10, 11) .......................................................... 253

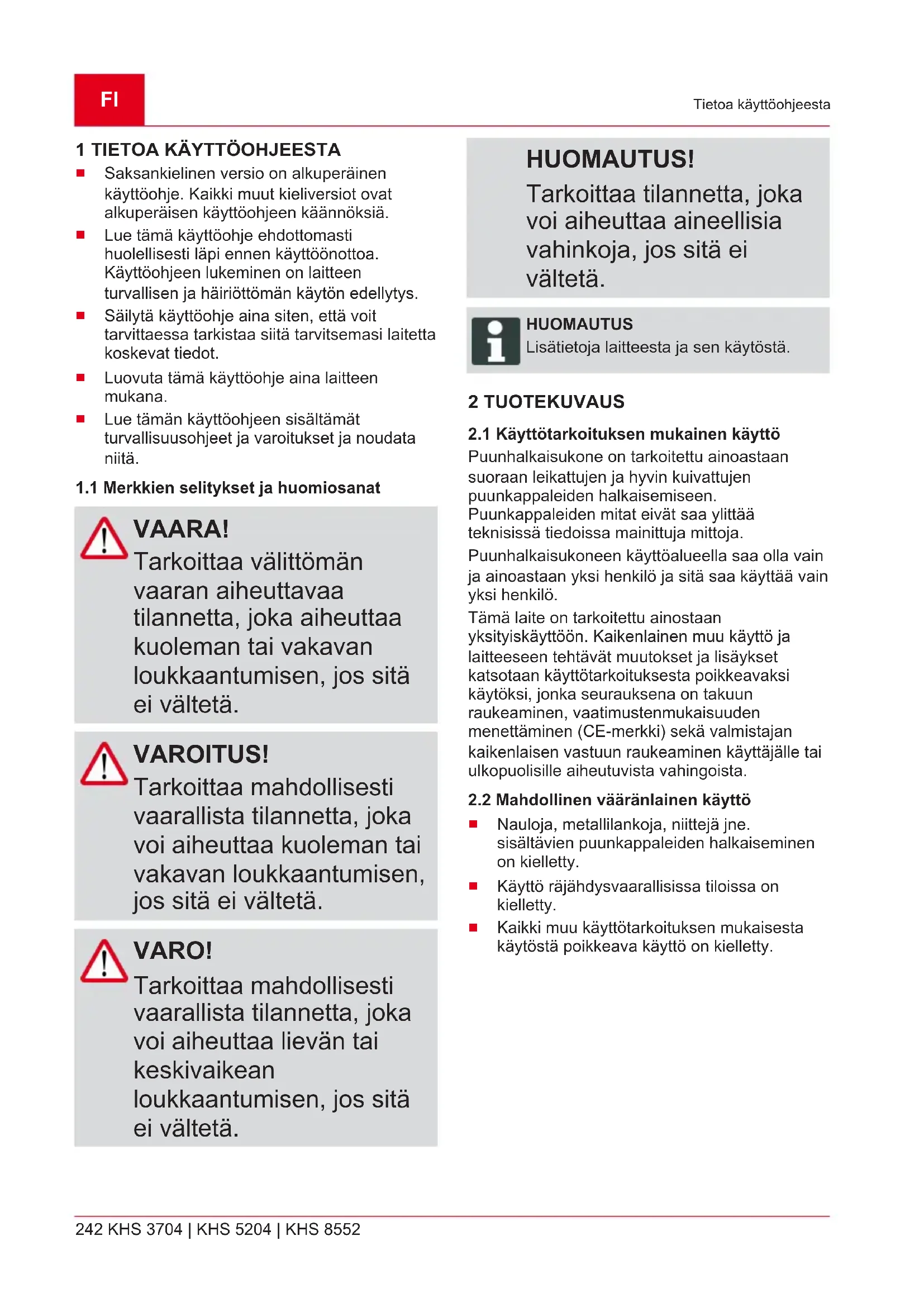

Tietoa käyttöohjeesta

Saksankielinen versio on alkuperäinen käyttöohje. Kaikki muut kieliversiot ovat alkuperäisen käyttöohjeen käännöksiä.

Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.

Säilytä käyttöohje aina siten, että voit tarvittaessa tarkistaa siitä tarvitsemasi laitetta koskevat tiedot.

Luovuta tämä käyttöohje aina laitteen mukana.

Lue tämän käyttöohjeen sisältämät turvallisuusohjeet ja varoitukset ja noudata niitä.

1.1 Merkkien selitykset ja huomiosanat

VAARA! Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VAROITUS! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivaikean loukkaantumisen, jos sitä ei vältetä. HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä. HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä. 2 TUOTEKUVAUS

2.1 Käyttötarkoituksen mukainen käyttö

Puunhalkaisukone on tarkoitettu ainoastaan suoraan leikattujen ja hyvin kuivattujen puunkappaleiden halkaisemiseen. Puunkappaleiden mitat eivät saa ylittää teknisissä tiedoissa mainittuja mittoja. Puunhalkaisukoneen käyttöalueella saa olla vain ja ainoastaan yksi henkilö ja sitä saa käyttää vain yksi henkilö. Tämä laite on tarkoitettu ainostaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtävät muutokset ja lisäykset katsotaan käyttötarkoituksesta poikkeavaksi käytöksi, jonka seurauksena on takuun raukeaminen, vaatimustenmukaisuuden menettäminen (CE-merkki) sekä valmistajan kaikenlaisen vastuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahingoista.

2.2 Mahdollinen vääränlainen käyttö

Nauloja, metallilankoja, niittejä jne. sisältävien puunkappaleiden halkaiseminen on kielletty.

Käyttö räjähdysvaarallisissa tiloissa on kielletty.

Kaikki muu käyttötarkoituksen mukaisesta käytöstä poikkeava käyttö on kielletty.462706_l 243 Tuotekuvaus

2.3 Turva- ja suojalaitteet

VAROITUS! Loukkaantumisvaara Vialliset ja toiminnasta poistetut turva- ja suojalaitteet voivat saada aikaan vakavia vammoja.

Korjauta vialliset turva- ja suojalaitteet.

Älä koskaan poista turva- ja suojalaitteita toiminnasta.

2.3.1 Moottorinsuojakytkin

Jos puunhalkaisukone ylikuormittuu, moottorinsuojakytkin sammuttaa moottorin. Moottorinsuojakytkintä ei saa poistaa toiminnasta. Jos moottorinsuojakytkin on sammuttanut puunhalkaisukoneen, toimi seuraavasti:

1. Irrota puunhalkaisukone sähköverkosta.

2. Poista ylikuormittumisen syy.

3. Usean minuutin jäähtymisajan jälkeen liitä

puunhalkaisukone takaisin sähköverkkoon.

4. Kytke puunhalkaisukone päälle.

VAROITUS! Sähköiskun aiheuttama loukkaantumisvaara Vaurioitunut virtajohto voi aiheuttaa sähköiskun ja sitä kautta vakavia vammoja.

Varmista, ettei virtajohto ole vaurioitunut tai katkennut.

Käytä ainoastaan VDE 0282 -määräyksen osan 14 laatuluokan H07RN-F vaatimukset täyttäviä kumipäällysteisiä johtoja, joiden johdinten poikkipinta-ala on vähintään 2,5mm².

Johdon sallittu enimmäispituus on 10m. Tätä pidempi johto heikentää moottorin tehoa ja siten puunhalkaisukoneen toimintatehoa.

Virtajohdon, verkkopistokkeen ja kytkentärasian on oltava vaurioitumattomia. Viallista virtajohtoa (jossa on esim. murtumia, viiltoja, puristumia tai taitoksia eristeessä) ei saa käyttää.

Virtajohdon, verkkopistokkeen ja kytkentärasian korjaustöitä saa tehdä ainoastaan sähköalan ammattihenkilöt.

Pistoliitännät eivät saa olla alttiina kosteudelle.

Jos virtajohto on vaurioitunut, irrota se heti sähköverkosta.

2.4 Sähkötekniset vaatimukset

Virtajohdon johdinten poikkipinta-ala vähintään = 2,5mm²

Verkkoliitännän sulakekoko vähintään = 16AFI

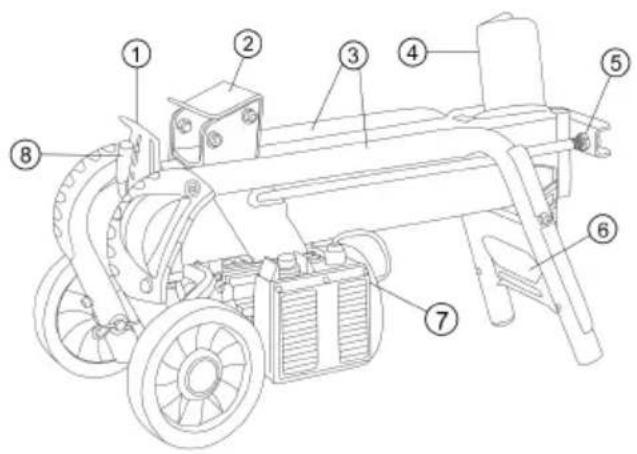

2.5 Tuotteen yleiskuva

1 Suojalevy 8 Ohjausvipu 2 Halontyönnin 9 Takajalat (vain KHS5204 / KHS8552) 3 Halon ohjausputki 10 Tukijalka (vain KHS5204 / KHS8552) 4 Halkaisukiila 11 Kuljetuspyörien säilytyspaikka (vain KHS5204 / KHS8552) 5 Männänvarsi 12 Etujalat (vain KHS5204 / KHS8552) 6 Siirtokahva 13 Etupoikkipalkki (vain KHS5204 / KHS8552) 7 Sähkömoottorin virtakytkin

2.6 Laitteessa käytettävät merkinnät

Symboli Merkitys Lue käyttöohje ennen käyttöönottoa! Pidä ulkopuoliset henkilöt poissa vaara-alueelta! Huomio – vaara! Pidä kädet loitolla halkaisukiilasta! Irrota laite sähköverkosta ennen huoltotöitä! Käytä suojakäsineitä! Symboli Merkitys Käytä turvajalkineita! Käytä suojalaseja! Käytä laitetta molemmin käsin!462706_l 245 Turvallisuusohjeet 3 TURVALLISUUSOHJEET VAARA! Tietämättömyys turvallisuusohjeista aiheuttaa hengenvaaran ja vakavien ruumiinvammojen vaaran Tietämättömyys turvallisuus- ja käyttöohjeista voi aiheuttaa erittäin vakavia vammoja ja jopa kuoleman.

Tutustu kaikkiin tässä käyttöohjeessa ja muissa mainituissa käyttöohjeissa annettaviin turvallisuus- ja käyttöohjeisiin ja ota ne huomioon ennen laitteen käyttöä.

Säilytä kaikki toimitukseen sisältyvät asiakirjat tulevaa tarvetta varten.

3.1 Käyttäjärajoitukset

Alle 16-vuotiaat nuoret tai henkilöt, jotka eivät ole lukeneet käyttöohjetta, eivät saa käyttää laitetta. Noudata mahdollisia käyttäjän vähimmäisikää koskevia kansallisia turvallisuusmääräyksiä.

Laitetta ei saa käyttää alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

3.2 Henkilönsuojaimet

Pään ja raajojen vammojen sekä kuulovaurioiden välttämiseksi on käytettävä määräysten mukaista vaatetusta ja suojavarustusta.

Vaatetuksen on oltava tarkoituksenmukainen (ihonmyötäinen), eikä se saa estää liikkumista. Pitkät hiukset on ehdottomasti suojattava hiusverkolla. Älä koskaan käytä löysiä vaatteita tai muita varusteita, jotka voivat tarttua laitteeseen tai jotka mekanismi voi vetää laitteeseen, kuten esimerkiksi huiveja, leveitä paitoja tai pitkiä kaulaketjuja.

Käytettäviä henkilönsuojaimia ovat:

kuulonsuojaimet ja suojalasit

pitkät housut ja tukevat kengät

3.3 Turvalliset työolosuhteet

Työskentele vain päivänvalossa tai erittäin kirkkaassa keinovalaistuksessa.FI

Sijoita laite aina kiinteälle, tasaiselle alustalle. Sitä ei saa käyttää vinossa.

Varmista laitteen vakaus.

3.4 Ihmisten, eläinten ja

omaisuuden turvallisuus

Ota huomioon, että käyttäjä on vastuussa sellaisista onnettomuuksista ja vahingoista, joita voi aiheutua muille ihmisille tai heidän omaisuudelleen.

Käytä laitetta vain niihin töihin, joihin se on tarkoitettu. Käyttötarkoituksesta poikkeava käyttö voi aiheuttaa vammoja ja aineellisia vahinkoja.

Kytke laite päälle vain, kun työskentelyalueella ei ole muita ihmisiä tai eläimiä.

Noudata turvaetäisyyttä ihmisiin ja eläimiin ja/tai kytke laite pois päältä, kun ihmiset ja eläimet lähestyvät sitä.

3.5 Laiteturvallisuus

Käytä laitetta vain seuraavin edellytyksin:

Laite ei ole likainen.

Laitteessa ei ole minkäänlaisia vaurioita.

Kaikki käyttöelementit toimivat.

Älä ylikuormita laitetta. Se on tarkoitettu kevyeen työskentelyyn yksityiskäytössä. Ylikuormitus vaurioittaa laitetta.

Älä käytä laitetta, jos siinä on kuluneita tai viallisia osia. Vaihda viallisten osien tilalle aina valmistajan alkuperäisvaraosat. Jos laitetta käytetään, vaikka siinä on kuluneita tai viallisia osia, valmistajalle ei voida esittää takuuvaatimuksia. HUOMAUTUS Korjaustöitä saavat suorittaa ainoastaan pätevät ammattiliikkeet tai AL-KO-huoltopisteet.

3.6 Sähköturvallisuus

Sähkötyökalun liitäntäpistokkeen on sovittava pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Suojamaadoitettuja sähkötyökaluja ei saa käyttää pistokesovittimien kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita,462706_l 247 Turvallisuusohjeet liesiä ja jääkaappeja. Niiden koskettaminen lisää sähköiskun vaaraa.

Älä altista sähkötyökaluja sateelle tai kosteudelle. Veden pääseminen sähkötyökalun sisälle lisää sähköiskun vaaraa.

Älä käytä liitäntäjohtoa sähkötyökalun kantamiseen, ripustamiseen tai pistokkeen irrottamiseen pistorasiasta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Viallinen tai kiertynyt liitäntäjohto lisää sähköiskun vaaraa.

Jos sähkötyökalua käytetään ulkona, käytä ainoastaan ulkokäyttöön soveltuvia jatkojohtoja. Ulkokäyttöön soveltuvan jatkojohdon käyttäminen vähentää sähköiskun vaaraa.

Käytä vikavirtasuojakytkintä, jos sähkötyökalua joudutaan käyttämään kosteassa ympäristössä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3.7 Sähkötyökalun käyttö ja

Älä ylikuormita sähkötyökalua. Käytä aina kuhunkin työhön sopivaa sähkötyökalua. Sopiva sähkötyökalu on tehokas ja turvallinen valinta ilmoitetulla tehoalueella.

Älä käytä sähkötyökalua, jonka virtakytkin on viallinen. Jos sähkötyökalun kytkeminen päälle ja pois päältä ei ole mahdollista, sähkötyökalu on vaarallinen ja korjattava.

Irrota pistoke pistorasiasta ja/tai poista irrotettava akku ennen laitteen säätämistä, osien vaihtamista tai varastoimista. Tämä estää sähkötyökalun käynnistymisen vahingossa.

Säilytä sähkötyökalu lasten ulottumattomissa. Älä anna sähkötyökalua sellaisten henkilöiden käyttöön, jotka eivät tunne sitä tai eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä.

Huolla sähkötyökaluja ja muita välineitä huolellisesti. Tarkista, että liikkuvat osat toimivat moitteettomastiFI

248 KHS 3704 | KHS 5204 | KHS 8552

Turvallisuusohjeet eivätkä ole jumissa. Tarkista myös, että mikään osa ei ole katkennut tai vioittunut siten, että se vaikuttaa sähkötyökalun toimintaan. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Tapaturmat johtuvat yleensä siitä, että sähkötyökalua ei ole huollettu oikein.

Pidä leikkuuterät terävinä ja puhtaina. Huolellisesti hoidetut ja terävät leikkuuterät eivät juutu helposti kiinni, ja niitä on helppo ohjata.

Käytä sähkötyökaluja, välineitä ym. niiden käyttöohjeiden mukaisesti. Ota huomioon työolosuhteet ja suoritettava työ. Sähkötyökalujen käyttö muussa kuin niiden käyttötarkoituksessa voi aiheuttaa vaaratilanteita.

Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Jos kahvat tai tartuntapinnat ovat liukkaita, sähkötyökalua on vaikea käyttää ja hallita odottamattomissa tilanteissa.

3.8 Käyttöä koskevia

Älä jätä käyttövalmista laitetta ilman valvontaa.

Puhdista laite jokaisen käyttökerran jälkeen.

Estä laitteen käyttö asiattomilta.

Laitetta saa käyttää vain yksi henkilö.

Älä koskaan siirrä laitetta moottorin ollessa käynnissä.

Älä koskaan käytä laitetta vesi- tai lumisateessa.

Irrota laite sähköverkosta seuraavien toimien ajaksi:

huolto- ja puhdistustyöt

Älä tartu halkaisukiilasta.462706_l 249 Asennus (01) 4 ASENNUS (01) VAROITUS! Puutteellisen asennuksen aiheuttama loukkaantumisvaara! Puutteellisesti asennetun laitteen käyttö voi aiheuttaa vakavia vammoja.

Käytä vain täydellisesti asennettua laitetta!

Tarkista aina ennen turva- ja suojalaitteiden kytkemistä toimintaan, että ne ovat paikallaan ja toimintakykyiset! HUOMAUTUS Tarvittavat asennustyökalut eivät sisälly toimitukseen. Tarvittava työkalu, ks. kuva 01.

4.1 Kuljetuspyörien asennus (02)

Pistä akseli (02/1) ulkokautta pyörän ja putken läpi ja lukitse se jousisokalla (02/2).

Tukijalkojen asennus (KHS 5200) (03–06) HUOMAUTUS Kuljetuspyörät on tarkoitettu ainoastaan puunhalkaisukoneen siirtämiseen. Halkaisutyön ajaksi kuljetuspyörät on irrotettava tukijaloista ja kiinnitettävä säilytyspaikkaan.

1. Asenna kuljetuspyörät molempiin

2. Kallista puunhalkaisukone toiselle kyljelleen

ja asenna vastakkaisen puolen etu- ja takajalka.

3. Pistä jalka (03/1, 05/1) vasteeseen asti

putkirunkoon (03/2, 05/2) ja kiinnitä se ruuvien, aluslevyjen ja lukkomutterien avulla (03/3, 05/3).

4. Käännä puunhalkaisukone toisen henkilön

avulla toiselle kyljelleen ja asenna loput jalat. Nosta puunhalkaisukone pystyyn.

5. Käännä puunhalkaisukone pystyyn

(männänvarsi ylöspäin) ja kierrä tukijalat (04/1) takajalkoihin.

6. Nosta puunhalkaisukone perusasentoon ja

asenna etupoikkipalkki (06/1) kierretangon (06/2) avulla.

VAROITUS! Kaatuvan laitteen aiheuttama loukkaantumisvaara Laitteen kaatuminen voi aiheuttaa vakavia vammoja ja vahinkoja.

Varmista, että laite ei pääse kaatumaan. VAROITUS! Viallisen laitteen aiheuttama loukkaantumisvaara Viallisen laitteen käyttö voi aiheuttaa vakavia vammoja ja vaurioittaa laitetta.

Käytä laitetta vain, kun siinä ei ole vikoja tai vaurioita eikä puuttuvia tai puutteellisesti kiinnitettyjä osia.FI

250 KHS 3704 | KHS 5204 | KHS 8552

Käyttöönotto VAARA! Sähköiskuvaara, jos käytetään ilman vikavirtasuojakytkintä Jos laitetta käytetään ilman verkkovirtaliitännässä olevaa vikavirtasuojakytkintä, seurauksena voivat olla sähköiskun aiheuttamat vakavat vammat tai jopa kuolema.

Tarkista ennen laitteen liittämistä, onko verkkovirtaliitännässä vikavirtasuojakytkin enintään 0,03A:n vikavirralle.

Jos et pysty varmistamaan, onko vikavirtasuojakytkintä: Käytä ylimääräistä kannettavaa vikavirtasuojalaitetta kytketyllä suojajohtimella (PRCD- vikavirtasuojakytkin).

5.1 Aina ennen käyttöä

VAROITUS! Kaatuvan laitteen aiheuttama loukkaantumisvaara Laitteen kaatuminen voi aiheuttaa vakavia vammoja ja vahinkoja.

Varmista, että laite ei pääse kaatumaan.

1. Tarkista puunhalkaisukone silmämääräisesti.

Puunhalkaisukonetta ei saa ottaa käyttöön, jos siitä puuttuu osia tai siinä on viallisia tai puutteellisesti kiinnitettyjä osia.

2. Tarkista virtajohto silmämääräisesti.

Viallista virtajohtoa (jossa on esim. murtumia, viiltoja, puristumia tai taitoksia eristeessä) ei saa käyttää.

3. Tarkista hydrauliikkajärjestelmä

silmämääräisesti vuotojen varalta.

Puunhalkaisukonetta ei saa ottaa käyttöön, jos hydrauliikkajärjestelmä näyttää vuotavan.

4. Estä puunhalkaisukoneen liikkuminen

alustalla sopivin keinoin.

Puunhalkaisukoneen käyttöönotto (07, 08) HUOMAUTUS Kuljetuspyörät on tarkoitettu ainoastaan puunhalkaisukoneen siirtämiseen. Halkaisutyön ajaksi kuljetuspyörät on irrotettava tukijaloista ja kiinnitettävä säilytyspaikkaan.

1. Sijoita puunhalkaisukone tasaiselle, kiinteälle

alustalle vaakasuoraan tai mahdollisuuksien mukaan hieman ohjausvivun suuntaan (venttiilien sijaintipaikka) kallistuen. Jos laite kallistuu halkaisukiilan suuntaan, sen halkaisuvoima pienenee.

2. Aseta virtajohto niin, ettei se pääse

taittumaan, puristumaan tai muulla tavoin vaurioitumaan.

3. Liitä virtajohto sähköverkkoon.462706_l 251

4. Avaa ilmausruuvia (07/1) 3–4 kierrosta.

Huomautus:Kiristä ilmausruuvi jälleen käytön jälkeen!

5. Turvapysäytyksen testaaminen:

Paina yhdellä kädellä sähkömoottorin virtapainiketta (08/1) ja pidä se pohjassa.

Kun moottori on saavuttanut lopullisen pyörimisnopeutensa, paina ohjausvipu (08/2) toisella kädellä kokonaan alas.

Vapauta jompikumpi hallintaelementeistä: virtapainike tai ohjausvipu. Halontyöntimen on pysähdyttävä välittömästi!

Vapauta toinen hallintaelementeistä. Halontyönnin palautuu lähtöasentoonsa. 6 KÄYTTÖ (13) VAROITUS! Loukkaantumisvaara, jos konetta käyttää useampi kuin yksi henkilö Jos laitetta käyttää kaksi tai useampi henkilö, seurauksena voi olla vakavia vammoja.

Käytä konetta vain yksin.

Pidä muut ihmiset loitolla ja estä heitä ennen kaikkea ottamasta kiinni puunkappaleesta, jota parhaillaan halkaistaan. VAROITUS! Loukkaantumisvaara puun pirstoutumisen takia Pitkään varastoitu kuiva kovapuu, epäsäännöllisesti kasvaneet oksat, epäsäännölliset puunkappaleet sekä puunkappaleet, joissa on useita oksankohtia, voivat pirstoutua halkaisun aikana. Ilmaan lentävät puunkappaleet voivat aiheuttaa vakavia vammoja.

Halkaise vain suoria puunkappaleita, joiden leikkauspinta on suora ja suorassa kulmassa puunkappaleen pitkään sivuun nähden.

Käytä ehdottomasti ohjeiden mukaista suojavaatetusta.FI

252 KHS 3704 | KHS 5204 | KHS 8552

Käyttö (13) HUOMAUTUS! Epäasianmukaisen käsittelyn aiheuttamat vauriot Laite voi vaurioitua tai tuhoutua.

Aseta puunkappaleet halkaisukoneeseen aina pitkittäin, ei koskaan poikittain.

Älä koskaan yritä halkaista puunkappaletta pakolla ylläpitämällä hydraulista painetta. Laitetta käytettäessä on aina oltava käyttöalueella (13)!

6.1 Puunkappaleen halkaiseminen (08, 12)

VAROITUS! Loukkaantumisvaara käyttöalueen ulkopuolella Oleskelu käyttöalueen ulkopuolella puita halkaistaessa aiheuttaa vakavien vammojen vaaran.

Älä koskaan oleskele muualla kuin puunhalkaisukoneen käyttöalueella puita halkaistaessa.

Älä pidä kiinni puunkappaleesta, jota parhaillaan halkaistaan. VARO! Epäsiistin työskentelyalueen aiheuttama loukkaantumisvaara Sekaisin lojuvat puunkappaleet ja epäjärjestys aiheuttavat työalueella kompastumis- ja liukastumisvaaran.

Säilytä halkaistavia puunkappaleita siististi pinossa.

Poista halkaistut puunkappaleet ja lastut heti työskentelyalueelta.462706_l 253 Työskentelytapa ja ‑tekniikka

1. Aseta puunkappale halkaisukoneeseen

pitkittäin niin, että halon ohjausputket pitävät sitä paikallaan. Huomautus:Laita puunhalkaisukoneeseen (12) vain suoria puunkappaleita, joiden leikkauspinta on suora ja suorassa kulmassa!

2. Paina yhdellä kädellä sähkömoottorin

virtapainiketta (08/1) ja pidä se pohjassa.

3. Kun moottori on saavuttanut lopullisen

pyörimisnopeutensa, paina ohjausvipu (08/2) toisella kädellä kokonaan alas.

Halontyönnin painaa puunkappaleen halkaisukiilaa vasten. Puunkappale halkeaa.

4. Halontyönnin palaa takaisin lähtöasentoonsa,

kun vihreä virtapainike ja ohjausvipu vapautetaan.

Juuttuneen puunkappaleen poistaminen (09) VARO! Loukkaantumisvaara, jos juuttunut puunkappale poistetaan lyömällä Jos kiinni juuttunut puunkappale irrotetaan laitteesta lyömällä, seurauksena voi olla vammoja ja laitevaurioita.

Älä koskaan lyö juuttunutta puunkappaletta irti työkalulla.

1. Irrota molemmat kädet virtapainikkeesta ja

2. Anna halontyöntimen pysähtyä kokonaan.

3. Työnnä puukiila (09/1) juuttuneen

4. Paina puukiila halontyöntimen avulla

juuttuneen puunkappaleen alle kokonaan.

5. Toista tarvittaessa suuremmalla kiilalla,

kunnes puunkappale irtoaa.

Halkaise aina hyvin kuivattua puuta. Se on helpompi halkaista kuin tuore, kostea puu.

Erittäin paksuja puunkappaleita on helpompi halkaista, kun ne ovat lyhyempiä.

VAROITUS! Loukkaantumisvaara huoltotöissä Epäasiallinen huolto voi aiheuttaa vakavia vammoja ja vaurioittaa laitetta.

Irrota laite sähköverkosta ennen huoltotöitä!

Korjauta laite aina ammattikorjaamossa.

Ohjainpinnan puhdistaminen

1. Puhdista halontyöntimen ohjainpinta

säännöllisesti – etenkin kun halkaistavana on hartsipitoisia puunkappaleita.

8.2.1 Halkaisukiilan teroittaminen

1. Teroita halkaisukiila tarvittaessa sopivalla

8.2.2 Hydrauliikkaöljyn tarkistus ja täyttö

(10, 11) Tarkista öljytaso päivittäin ja vaihda hydrauliikkaöljy 1vuoden tai 150käyttötunnin jälkeen. Täyttöön ja vaihtoon on käytettävä HLP46 -hydrauliikkaöljyä.FI

254 KHS 3704 | KHS 5204 | KHS 8552

Huolto ja hoito VAROITUS! Kaatumisen aiheuttama loukkaantumisvaara Pystyyn nostettu, vaakasuorassa käytettäväksi tarkoitettu puunhalkaisukone kaatuu erittäin herkästi. Se voi aiheuttaa vakavia vammoja ja laitevaurioita.

Älä koskaan nosta laitetta pystyyn yksin.

Pidä pystyyn nostetusta laitteesta aina kiinni tai tue se kaatumisen estämiseksi. HUOMAUTUS! Hydrauliikkaöljyn aiheuttaman laitevaurion vaara Väärä hydrauliikkaöljy ja liian pieni tai suuri määrä öljyä johtavat toimintahäiriöihin sekä kuumentumiseen, mikä voi vaurioittaa hydrauliikkaöljyä.

Käytä ainoastaan ohjeissa ilmoitettua hydrauliikkaöljyä.

Tarkista öljytaso säännöllisesti ja lisää hydrauliikkaöljyä tarvittaessa. Täyttöön ja vaihtoon on käytettävä HLP46 - viskositeettiluokan hydrauliikkaöljyä. HUOMAUTUS Hydrauliikkaöljyn tasoa tarkistettaessa halontyöntimen on aina oltava ajettuna sisään.

1. Käännä puunhalkaisukone ympäri pyörien

kautta, nosta se pystyyn ja pidä siitä kiinni koko toimenpiteen ajan.

2. Kierrä öljyn mittatikku (10/1) ulos ja pyyhi se

puhtaaksi puhtaalla, nukkaamattomalla liinalla.

3. Laita öljyn mittatikku paikalleen vasteeseen

asti ja vedä se jälleen ulos.

Öljyn tason on oltava min.- ja max.- merkintöjen välissä (10). Lisää tarvittaessa hydrauliikkaöljyä (11/2) suppilon (11/1) kautta.

4. Tarkista tiiviste (10/2) vaurioiden varalta ja

vaihda se tarvittaessa.

5. Kierrä öljyn mittatikku takaisin paikalleen ja

kiristä se kevyesti, jotta sylinterinkannen kierre ei vaurioidu. HUOMAUTUS Öljyä ei tarvitse vaihtaa.462706_l 255 Toiminta häiriötilanteissa

9 TOIMINTA HÄIRIÖTILANTEISSA

Jos häiriöitä ilmenee, kytke puunhalkaisukone pois päältä ja irrota verkkopistoke. Jos häiriöitä ei voi poistaa seuraavan taulukon perusteella, ne on annettava valtuutetun ammattiliikkeen poistettaviksi. Häiriö Syy Korjaaminen Halontyönnin ei liiku sisään/ulos Liian vähän hydrauliikkaöljyä Hydrauliikkaöljyn lisäys Hydrauliikkapumppu viallinen Vaihdata hydrauliikkapumppu ammattiliikkeessä tai AL-KO- huoltopisteessä. Laite on kallistunut halkaisukiilaan päin Aseta laite vaakasuoraan tai kallista se ohjausvivun suuntaan. Pölkkykelkassa ei ole voimaa Liian vähän hydrauliikkaöljyä Hydrauliikkaöljyn lisäys Laite on kallistunut halkaisukiilaan päin Aseta laite vaakasuoraan tai kallista se ohjausvivun suuntaan. Hydrauliikkapumppu viheltää, halontyönnin nykii Liian vähän hydrauliikkaöljyä Hydrauliikkaöljyn lisäys Laite on kallistunut halkaisukiilaan päin Aseta laite vaakasuoraan tai kallista se ohjausvivun suuntaan. Ilmaa kierrossa Avaa ilmausruuvi. Moottori kuumenee erittäin voimakkaasti Jatkojohdon poikkipinta-ala on liian pieni Käytä poikkipinta-alaltaan suurempaa jatkojohtoa. Moottori ei käynnisty Moottorinsuojakytkin on lauennut Odota, kunnes moottori on jäähtynyt. Verkkovirtapistoke tai pistorasia viallinen Tarkastuta ja tarvittaessa vaihdata sähköalan ammattihenkilöllä. Virtajohto viallinen Tarkastuta ja tarvittaessa vaihdata sähköalan ammattihenkilöllä. Sähkömoottori viallinen Tarkastuta ja tarvittaessa vaihdata sähköalan ammattihenkilöllä.FI

256 KHS 3704 | KHS 5204 | KHS 8552

Kuljetus 10 KULJETUS HUOMAUTUS! Epäasiallisen kuljetuksen aiheuttama vaurioiden vaara Jos kuljetusta ei hoideta asianmukaisesti, puunhalkaisukone voi vaurioitua.

Aina ennen laitteen siirtämistä irrota verkkopistoke ja kiristä ilmausruuvi.

Nosta puunhalkaisukonetta ainoastaan siirtokahvasta.

Älä nosta puunhalkaisukonetta sylinterin kiinnityskohdasta, männänvarresta tai muista osista.

1. Nosta puunhalkaisukonetta siirtokahvasta ja

siirrä sitä vetämällä tai työntämällä. 11 SÄILYTYS

1. Irrota puunhalkaisukone sähköverkosta.

2. Puhdista laite perusteellisesti jokaisen

käyttökerran jälkeen ja asenna kaikki suojukset (jos on). Halontyöntimen on oltava pääteasennossa.

3. Säilytä laitetta kuivassa, lukittavassa

paikassa poissa lasten ulottuvilta.

Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia

Käytöstä poistetut sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteeseen, vaan ne on toimitettava erilliseen keräykseen!

Käytöstä poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistettava ennen laitteen luovuttamista keräyspisteeseen! Niiden hävittämisestä on säädetty erikseen paristoja ja akkuja koskevassa lainsäädännössä.

Sähkö- ja elektroniikkalaitteiden omistajat/käyttäjät ovat lain nojalla velvollisia palauttamaan laitteet, kun ne on poistettu käytöstä.

Loppukäyttäjä on vastuussa siitä, että hänen henkilökohtaiset tietonsa poistetaan hävitettävästä laitteesta! Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana. Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat)

Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on velvoitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti. Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan Unioniin kuuluvissa maissa ja joita koskee direktiivi 2012/19/EU. Euroopan unionin ulkopuolisissa maissa voi olla näistä poikkeavia määräyksiä sähkö- ja elektroniikkalaitteiden hävittämisestä.462706_l 257 Asiakaspalvelu ja huolto

13 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO- huoltopisteeseen. Niiden yhteystiedot löytyvät internet-osoitteesta www.al-ko.com/service-contacts

14 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassaoloaika määräytyy laitteen ostomaan lainsäädännön mukaan. Takuu on voimassa vain, kun:

tätä käyttöohjetta noudatetaan

laitetta käsitellään asianmukaisesti

käytetään alkuperäisvaraosia. Takuu raukeaa, jos:

laitetta yritetään korjata omavaltaisesti

laitteeseen tehdään omavaltaisia teknisiä muutoksia

laitetta käytetään sen käyttötarkoituksen vastaisesti. Takuu ja tuotevastuu eivät koske:

tavallisesta käytöstä johtuvia maalipinnan vaurioita

kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa, Takuu- ja tuotevastuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esittää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia. 15 EY-VAATIMUSTENMUKAISUUSVAKUUTUS Vakuutamme täten, että tämä tuote täyttää markkinoille tuodussa muodossaan yhdenmukaistettujen EU-direktiivien, EU-turvallisuusstandardien ja tuotekohtaisten standardien vaatimukset. Tuote Puunhalkaisukone Sarjanumero G4064065 Valmistaja AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Asiakirjojen kokoamiseen valtuutettu henkilö Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Tyyppi KHS 3704 KHS 5204 KHS 8552 EU-direktiivit 2006/42/EY 2014/30/EU 2011/65/EU Yhdenmukaistetut standardit EN 60335-1 EN 60204-1 EN 60204-1/A1 EN ISO 12100 EN 61000-3-2 EN 61000-3-11 EN 609-1 Kötz, 11.10.2017 Wolfgang Hergeth toimitusjohtajaPL
