BRUGSANVISNING KHS 3704 AL-KO
1 Om denne brugsanvisning.... 189
2.1 Tilsigtet brug.... 189
2.2 Forudsigelig forkert brug 189
2.3 Sikkerheds- og beskyttelsesanordninger 190
2.3.1 Motorværn 190
2.3.2 Netkabel 190
2.4 Elektriske forudsætninger.... 190
2.5 Produktoversigt 191
2.6 Symboler på apparatet 191
3 Sikkerhedsanvisninger.... 192
3.1 Bruger.... 192
3.2 Personligt beskyttelsesudstyr 192
3.3 Arbejdspladssikkerhed 192
3.4 Sikkerhed for personer, dyr og ting 193
3.5 Maskinsikkerhed.... 193
3.6 Elektrisk sikkerhed 193
3.7 Brug og håndtering af elværktøjet 194
3.8 Sikkerhedsanvisninger vedr. betjening.... 195
4 Montering (01) 196
4.1 Montering af transporthjul (02) 196
4.2 Montering af faste fødder (KHS 5200) (03-06).... 196
5 Ibrugtagning.... 196
5.1 Før brug.... 197
5.2 Idriftsættelse af brændeklover (07, 08) 197
6 Betjening (13) 198
6.1 Kløvning af træstykke (08, 12) 199
6.2 Fjern fastklemt træstykke (09).... 199
7 Arbejdsmåde og arbejdsteknik 199
8.1 Pleje 200
8.2 Vedligeholdelse 200
8.2.1 Slibning af kløvekile.... 200
8.2.2 Kontrol og efterfyldning af hydraulikolie (10, 11) 200
9 Hjælp ved fejl 202
10 Transport 203
11 Opbevaring 203
12 Bortskaffelse 203
13 Kundeservice/service.... 204
14 Garanti 204
15 EF-overensstemmelseserklæring 204

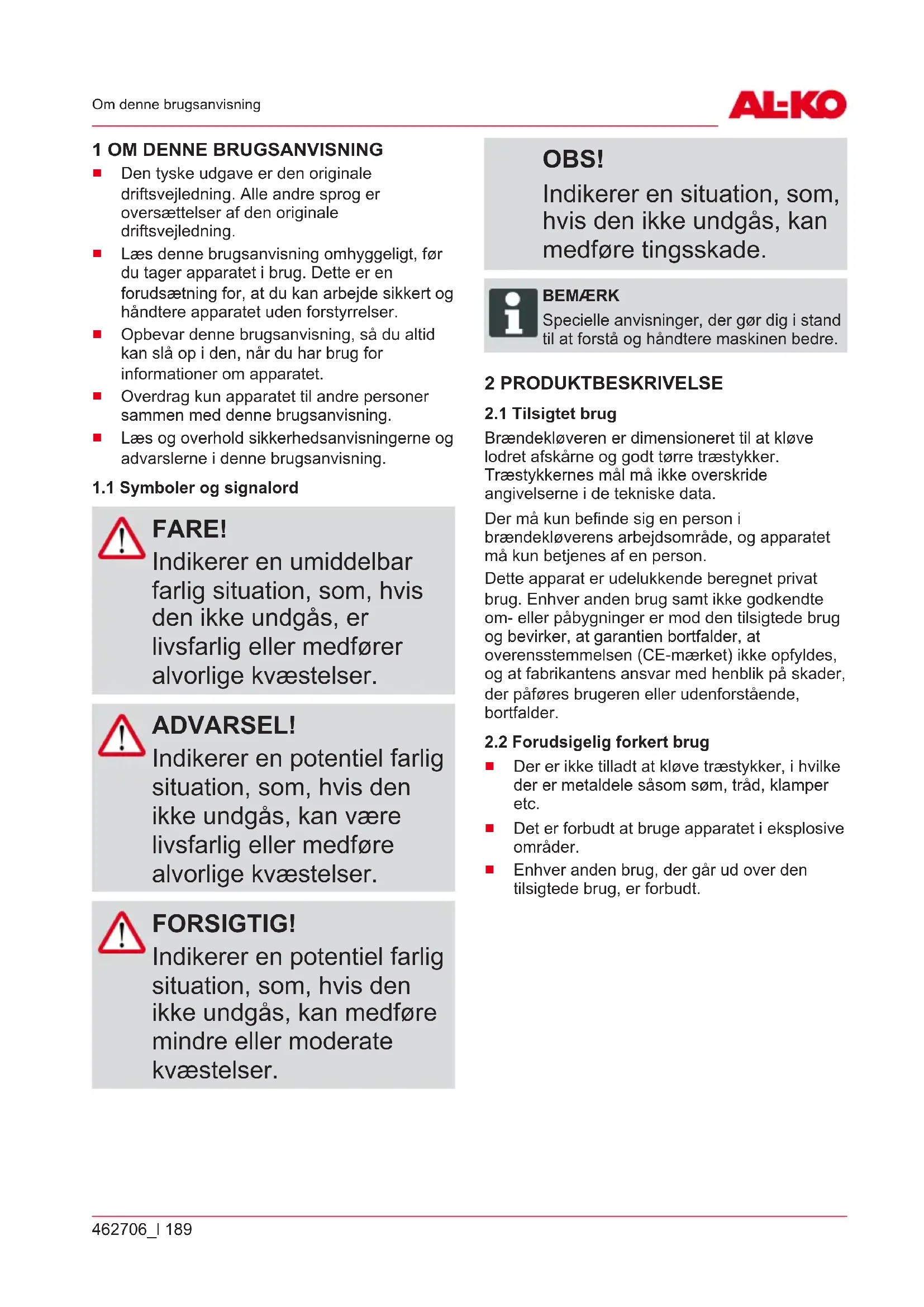

1 OM DENNE BRUGSANVISNING
Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.
- Opbevar denne brugsanvisning, så du altid kan slå op i den, när du har brug for informationer om apparatet.
■ Overdrag kun apparatet til andre personer sammen med denne brugsanvisning.
Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.
Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.
ADVARSEL!
Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser.
FORSIGTIG!
Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.
OBS!
Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.
BEMÆRK
Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.
2 PRODUKTBESKRIVELSE
2.1 Tilsigtet brug
Brændekløveren er dimensioneret til at kløve lodret afskårne og godt tørre træstykker. Træstykkernes mål må ikke overskride angivelserne i de tekniske data.
Der må kun befinde sig en person i brændekløverens arbejdsområde, og apparatet må kun betjenes af en person.
Dette apparat er udelukkende beregnet privat brug. Enhver anden brug samt ikke godkendte om- eller påbygninger er mod den tilsigtede brug og bevirker, at garantien bortfalder, at overensstemmelsen (CE-mærket) ikke opfyldes, og at fabrikantens ansvar med henblik på skader, der påføres brugeren eller udenforstående, bortfalder.
2.2 Forudsigelig forkert brug
Der er ikke tilladt at kløve træstykker, i hvilke der er metaldele såsom søm, tråd, klamper etc.
Det er forbudt at bruge apparatet i eksplosive områder.
■ Enhver anden brug, der går ud over den tilsigtede brug, er forbudt.
2.3 Sikkerheds- og beskyttelsesanordninger
ADVARSEL!
Fare for kvæstelse
Sikkerheds- og beskyttelsesanordninger, der er defekte eller deaktiverede, kan medføre alvorlige kvæstelser.
- Få defekte sikkerheds-
og
beskyttelsesanordninger
repareret.
Sikkerheds- og beskyttelsesanordninger ne må aldrig sættes ud af kraft.
2.3.1 Motorværn
Overbelastes brændekløveren, slår motorværnet motoren fra.
Motorværnets funktion må ikke sættes ud af kraft.
Gør som følger, hvis motorværnet har slået brændekløveren fra:
- Tag brændekløveren fra strømmen.
- Afhjælp årsagen til overbelastningen.
- Forbind brændekløveren med strømmen igen efter en afkølingstid på flere minutter.
- Tænd for brændekløveren.
2.3.2 Netkabel
ADVARSEL! Risiko for kvæstelser pga. strømstød
Et defekt netkabel kan medføre alvorlige kvæstelser som følge af strømstød.
■ Kontrollér, at netkablet ikke er beskadiget eller skåret igennem.
Brug kun gummikabler i kvalitet H07RN-F iht. VDE 0282 del 14 med et ledningstværsnit på mindst 2,5 mm ^2 .
Kablets maksimalt tilladte længde er 10 m. Et længere kabel påvirker motoreffekten og dermed brændekløverens funktion.
Netkabel, netstik og koblingsdåse skal være ubeskadigede. Et defekt netkabel (f.eks. på grund af revner, snit-, klem- eller knæksteder i isoleringen) må ikke anvendes.
■ Reparationer på netkabel, stik og koblingsdåse må kun udføres af elektrikere.
Stikforbindelserne må ikke blive våde.
Netkablet skal straks tages fra strømmen i tilfælde af beskadigelse.
2.4 Elektriske forudsætninger
AC 230 V / 50 Hz
■ Netkablets minimumstværsnit = 2,5 mm²
■ Min. sikring af strømtilslutningen = 16 A

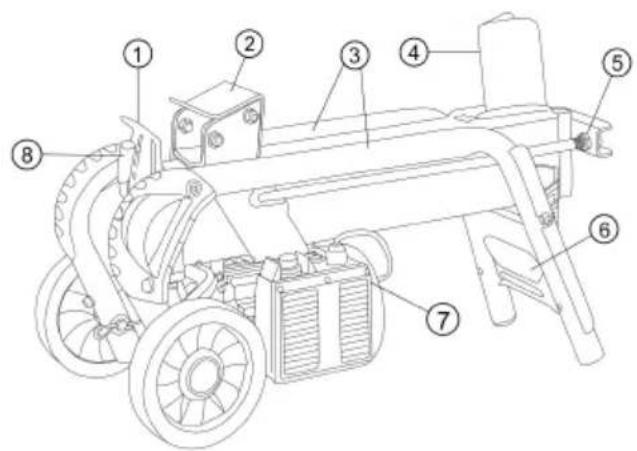

2.5 Produktoversigt
2.6 Symboler på apparatet
Symbol Betydning
Læs brugsanvisningen før brug!
Hold uvedkommende væk fra fareområdet!
OBS! Fare
Hold hænderne væk fra kløvekilen!
Tag maskinen fra strømmen før vedligeholdelsesarbejder!
Hold maskinen med begge hænder!
3 SIKKERHEDSANVISNINGER
FARE!
Livsfare og fare for meget alvorlige kvæstelser, hvis sikkerhedsanvisningerne ikke er læste
Manglende kendskab til sikkerhedsanvisningerne og betjeningsanvisningerne kan medføre meget alvorlige kvæstelser samt være livsfarlige.
■ Overhold alle sikkerhedsanvisninger og betjeningsanvisninger i nærværende brugsanvisning samt i brugsanvisningerne, som der henvises til, før apparatet bruges.
■ Opbevar alle medfølgende dokumenter til fremtidig brug.
3.1 Bruger
Børn under 16 år og personer, der ikke har læst brugsanvisningen, må ikke bruge apparatet. Overhold eventuelle nationale
sikkerhedsbestemmelser vedrørende brugerens minimumsalder.
■ Apparatet må ikke betjenes, hvis du er påvirket af alkohol, narkotika eller medicin.
3.2 Personligt beskyttelsesudstyr
For at undgå kvæstelser på krop og lemmer samt høreskader skal der bæres særligt tøj og beskyttelsesudstyr.
Tøjet skal være formålstjenligt (tætsiddende) og må ikke hindre bevægelsesfriheden. Bær altid hårnet, hvis du har langt hår. Bær aldrig løst tøj eller tilbehør, som kan blive trukket ind i apparatet, f.eks. halstørklæder, vidde skjorter eller lange halskæder.
■ Det personlige beskyttelsesudstyr består af:
Høreværn og beskyttelsesbriller
■ Lange bukser og fast skotøj
Beskyttelseshandsker
3.3 Arbejdspladssikkerhed
- Arbejd kun i dagslys eller i effektiv kunstig belysning.
■ Apparatet må kun drives på et fast og plant underlag og ikke på skråninger.
■ Sørg for stabilitet.
3.4 Sikkerhed for personer, dyr og ting
■ OBS. Brugeren er ansvarlig for de ulykker eller skader, der kan tilstøde andre personer eller deres ejendom.
■ Brug kun apparatet til de opgaver, det er beregnet til. Hvis apparatet ikke bruges som tilsigtet, er der risiko for kvæstelser og tingsskader.
■ Tænd kun for apparatet, när der ikke opholder sig andre personer eller dyr i arbejdsområdet.
■ Overhold en sikkerhedsafstand til personer og dyr. Sluk for apparatet, hvis personer eller dyr nærmer sig.
3.5 Maskinsikkerhed
■ Brug kun apparatet under følgende betingelser:
■ Apparatet er ikke beskidt.
■ Maskinen er ikke beskadiget.
■ Alle betjeningselementer fungerer.
■ Overbelast ikke apparatet. Det er beregnet til lette arbejder i privat område. Overbelastning fører til beskadigelse af apparatet.
■ Brug aldrig apparatet med slidte eller defekte dele. Udskift altid defekte dele med originale reservedele fra fabrikanten. Bruges apparatet med slidte eller defekte dele, kan garantikrav ikke gøres gældende over for fabrikanten.
BEMÆRK
Reparationer må kun gennemføres af kompetente fagværksteder eller vores AL-KO serviceafdelinger.
3.6 Elektrisk sikkerhed
Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sammen med beskyttelsesjordet elværktøj. Stik uden adaptere og passende stikdåser mindsker risikoen for strømstød.
■ Undgå, at kroppen kommer i kontakt med jordede genstande som rør, radiatorer, komfurer og
køleskabe. Der er øget risiko for strømstød, hvis din krop har jordforbindelse.
■ Beskyt elværktøjet mod regn og væde. Hvis der trænger vand ind i et elværktøj, øges risikoen for elektrisk stød.
Brug ikke tilslutningsledningen uhensigtsmæssigt, når du bærer elværktøjet, hænger det op eller trækker stikket ud af stikkontakten. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele.
Tilslutningsledninger, der er beskadigede eller i urede, øger risikoen for elektrisk stød.
Når du arbejder med et elværktøj under åben himmel, må du kun bruge forlængerledninger, der er egnet til udendørs brug. Når der anvendes forlængerledninger, der er egnet til udendørs brug, mindskes risikoen for elektrisk stød.
Hvis det ikke kan undgås at betjene elværktøjet i fugtige omgivelser, skal der anvendes et fejlstrømsrelæ.
Brugen af et fejlstrømsrelæ mindsker risikoen for elektrisk stød.
3.7 Brug og håndtering af elværktøjet
■ Overbelast ikke elværktøjet. Brug kun det elværktøj, der er bestemt til arbejdet.Du arbejder bedre og sikrere med det korrekte elværktøj inden for det angivne ydelsesområde.
■ Brug ikke elværktøjer med defekte kontakter. Et elværktøj, der ikke længere kan tændes og slukkes, er farligt og skal repareres.
Træk stikket ud af stikdåsen, og/eller fjern batteriet, før du indstiller på apparatet, skifter reservedele eller lægger elværktøjet til side. Disse forsigtighedsregler forhindrer, at elværktøjet startes utilsigtet.
■ Opbevar elværktøjer, der ikke er i brug, uden for børns rækkevidde. Lad ikke personer bruge dette elværktøj, hvis de ikke har sat sig ind redskabets funktion eller ikke har læst disse
anvisninger.Elværktøjer er farlige, hvis de bruges af uerfarne personer.
■ Plej elværktøjet og påstiksværktøjet omhyggeligt. Kontroller om bevægelige dele fungerer som de skal og ikke sidder i klemme, om dele er i stykker eller beskadiget på en sådan måde, at elværktøjets funktion er nedsat. Få beskadigede dele repareret, før det elektriske værktøj bruges. Mange ulykker har deres årsag i dårligt vedligeholdte elværktøjer.
■ Hold skærende/klippende redskaber skarpe og rene. Omhyggeligt plejede skærende/klippende redskaber med skarpe skære-/klippekanter går ikke så let fast og er lettere at styre.
Brug elektriske værktøjer, tilbehør, påstiksværktøj osv. i overensstemmelse med anvisningerne. Tag højde for arbejdsforholdene og aktiviteten, der skal udføres. Der er risiko for, at der kan opstå farlige
situationer, hvis elværktøjer bruges til andet end det, de er beregnet til.
Sørg for at holde grebene og fladerne tørre, rene og frie for olie og fedt. Glatte greb og flader hindrer en sikker betjening og kontrol over det elektriske værktøj i uforudsigelige situationer.
3.8 Sikkerhedsanvisninger vedr. betjening
■ Lad ikke apparatet være uden opsyn, när det er klart til drift.
■ Rengør apparatet efter hver brug.
■ Sørg for, at uvedkommende ikke kan få adgang til apparatet.
■ Apparatet må kun betjenes af en person.
■ Bevæg aldrig apparatet, mens motoren er i gang.
■ Brug aldrig apparatet i regn eller sne.
■ Tag apparatet fra strømmen ved:
Vedligeholdelses- og rengøringsarbejde
- Justeringsarbejder
Transport
Arbejdsafbrydelser
Forstyrrelser
■ Grib ikke ind i kløvekilen.
4 MONTERING (01)
ADVARSEL!
Fare ved ufuldstændig montering!
Bruges en ufuldstændigt monteret maskine, kan det medføre alvorlige kvæstelser.
■ Brug kun maskinen, när den er helt monteret!
■ Kontroller, om alle sikkerheds- og beskyttelsesanordninger er tilstede og fungerer, før maskinen tilsluttes!
BEMÆRK
Værktøjet, der skal bruges til monteringen, følger ikke med ved leveringen.
Nødvendigt værktøj: se figur 01.
4.1 Montering af transporthjul (02)
Stik akslen (02/1) gennem hjulet udefra og gennem røret, og fastgør den med fjedersplitten (02/2).
4.2 Montering af faste fødder (KHS 5200) (03-06)
BEMÆRK
Transporthjulene er kun beregnet til transport af brændekløveren.
Under kløvning skal transporthjulene være afmonteret fra de faste fødder og være monteret i parkeringsposition.
- Montér transporthjulene på de to forreste fødder.
- Vip brændekløveren til siden, og montér den forreste og bagerste fod.
-
Sæt foden (03/1, 05/1) så langt ind i rørstellet (03/2, 05/2) som muligt, og skru den fast med bolte, skiver og kontramøtrikker (03/3, 05/3).
-
Vip brændekløveren til den anden side ved hjælp af en anden person, montér de resterende fødder, og stil derefter brændekløveren op.
- Stil brændekløveren lodret (med stempelstangen opad), og skru støttefoden (04/1) fast på de bagerste fødder.
- Stil brændekløveren op, og montér tværstiveren foran (06/1) ved hjælp af gevindstangen (06/2).
5 IBRUGTAGNING
ADVARSEL!
Fare for kvæstelse hvis apparatet vælter
Vælter apparatet, kan det medføre alvorlige kvæstelser og skader.
■ Sørg for, at apparatet ikke kan vælte.
ADVARSEL!
Fare for kvæstelse pga. mangelfuldt apparat
Bruges et mangelfuldt apparat, kan det medføre alvorlige kvæstelser og beskadigelse af apparatet.
- Driv kun apparatet, när det ikke er defekt eller beskadiget og ingen dele mangler eller er løse.
FARE!
Fare for elektrisk stød hvis der ikke bruges et fejlstrømsrelæ
Bruges apparatet uden fejlstrømsrelæ i nettet, kan der ske alvorlige kvæstelser, som kan være livsfarlige, pga. elektrisk stød.
■ Kontrollér, om der er installeret et fejlstrømsrelæ i nettet til en maksimal lækstrøm på 0,03 A, før apparatet tilsluttes.
Hvis du ikke kan se, om der er installeret et fejlstrømsrelæ: Brug en ekstra mobil fejlstrømsafbryder med koblet jordleder.
5.1 Før brug
ADVARSEL!
Fare for kvæstelse hvis apparatet vælter
Vælter apparatet, kan det medføre alvorlige kvæstelser og skader.
■ Sørg for, at apparatet ikke kan vælte.
- Udfør en synskontrol af brændekløveren.
Brændekløveren må ikke sættes i drift, hvis der mangler dele på maskinen, de er defekte eller løse.
- Udfør en synskontrol af netkablet.
Et defekt netkabel (f.eks. på grund af revner, snit-, klem- eller knæksteder i isoleringen) må ikke anvendes.
- Udfør en synskontrol for lækager på hydraulikken.
Brændekløveren må ikke sættes i drift, hvis hydraulikken har lækager.
- Forankr brændekløveren med egnede midler i jorden før brug.
5.2 Idriftsættelse af brændekløver (07, 08)
BEMÆRK
Transporthjulene er kun beregnet til transport af brændekløveren.
Under kløvning skal transporthjulene være afmonteret fra de faste fødder og være monteret i parkeringsposition.
- Stil brændekløveren vandret, hvis muligt med en mindre hældning mod betjeningsarmen (her er ventilerne placeret) på et plant, fast underlag. Kløvekraften går tabt, hvis emnet holdes skråt mod kløvekilen.
- Udlæg netkablet således, at det ikke knækker, kommer i klemme eller kan beskadiges på anden måde.
- Forbind netkablet med strømforsyningen.
-
Løsn udluftningsskruen (07/1) 3-4 omdrejninger.
Bemærk: Spænd udluftningsskruen til igen efter driften! -
Test sikkerhedsstoppet:
■ Tryk på el-motorens startknap (08/1) med den ene hånd, og hold den trykket ned.
Når motoren har nået det endelige omdrejningstal, trykkes betjeningsarmen (08/2) helt ned med den anden hånd.
Slip et af de to betjeningselementer, dvs. startknappen eller betjeningsarmen. Trykstemplet skal stoppe med det samme!
- Slip det andet betjeningselement. Trykstemplet kører tilbage til startpositionen.
6 BETJENING (13)
ADVARSEL!
Fare for kvæstelser, hvis apparatet bruges af flere personer på samme tid
Bruges apparatet af to eller flere personer, kan der ske alvorlige kvæstelser.
■ Apparatet må kun betjenes af en person ad gangen.
- Hold uvedkommende væk fra området, og sørg især for, at de ikke tager fat om træstykket, der netop kløves.
ADVARSEL!
Fare for kvæstelser, hvis træ knuses
Hård træ, der har været lagret i lang tid, uregelmæssigt voksende grene, ujævne træstykker med mange grene knuses ofte under kløvningen.
Træstykker, der flyver omkring i luften, kan medføre alvorlige kvæstelser.
- Kløv derfor kun lige træstykker med en lodret og lige snitflade.
■ Brug altid de foreskrevne personlige værnemidler.
OBS!
Beskadigelse ved ukorrekt håndtering
Maskinen kan blive beskadiget eller ødelagt.
Læg altid træstykker på langs og aldrig på tværs ind i brændekløveren.
■ Tving aldrig kløvning af et træstykke, idet hydrauliktrykket opretholdes.
6.1 Kløvning af træstykke (08, 12)
ADVARSEL!
Fare for kvæstelser uden for betjeningsområdet
Hvis du opholder dig uden for betjeningsområdet under kløvningen, er der fare for alvorlige kvæstelser.
- Ophold dig altid i brændekløverens betjeningsområde under kløvning.
- Hold ikke træstykket fast med hænderne, när det bliver kløvet.
FORSIGTIG!
Fare for kvæstelser, hvis arbejdsområdet ikke ryddes op
Der er fare for at kunne snuble eller glide i arbejdsområdet pga. træstykker og uorden.
■ Opbevar træstykkerne, der skal kløves, ordentligt i en stabel.
■ Fjern kløvede træstykker og spån med det samme fra arbejdsområdet.
- Læg træstykket på langs på brændekløveren således, at træstykket holdes af føringsrørene.
Bemærk: Kløv kun lige træstykker med en lodret og lige snitflade på brændekløveren (12)!
- Tryk på el-motorens startknap (08/1) med den ene hånd, og hold den trykket ned.
- Når motoren har nået det endelige omdrejningstal, trykkes betjeningsarmen (08/2) helt ned med den anden hånd.
■ Trykstemplet trykker træstykket mod kløvekilen. Træstykket kløves.
- Når startknappen og betjeningsarmen slippes, kører trykstemplet tilbage til startpositionen.
6.2 Fjern fastklemt træstykke (09)
FORSIGTIG!
Fare for kvæstelser, hvis fastklemte træstykker slår omkring
Slår et fastklemt træstykke mod apparatet, kan det medføre kvæstelser og beskadigelse af apparatet.
■ Slå aldrig et fastklemt træstykke frit med et værktøj.
- Tag begge hænder væk fra startknappen og betjeningsarmen.
- Vent, indtil trykstemplet er standset helt.
- Skub en trækile (09/1) ind under det fastklemte træstykke.
- Tryk trækilen helt ind under det fastklemte træstykke med trykstemplet.
- Gentag evt. dette med en større trækile, indtil træstykket går løst.
7 ARBEJDSMÅDE OG ARBEJDSTEKNIK
Kløv kun godt tørret træ. Dette kan nemmere kløves end frisk, fugtigt træ.
■ Meget tykke træstammer kan nemmere kløves, hvis de ikke er for lange.
8 SERVICE OG VEDLIGEHOLDELSE
ADVARSEL!
Fare for kvæstelser under vedligeholdelsesarbejdet
En ukorrekt udført vedligeholdelse kan medføre alvorlige kvæstelser og beskadigelse af apparatet.
■ Tag apparatet fra strømmen før vedligeholdelsesarbejder.
Lad reparationer på apparatet blive udført af fagfolk.
8.1 Pleje
Rengøring af føringsbane
- Rengør trykstemplets føringsbane regelmæssigt, først og fremmest hvis harpiksholdige træstykker kløves.
8.2 Vedligeholdelse
8.2.1 Slibning af kløvekile
8.2.2 Kontrol og efterfyldning af hydraulikolie (10, 11)
Kontrollér oliestanden dagligt, og udskift hydraulikolien efter 1 år eller 150 driftstimer. Der skal bruges hydraulikolie HLP 46 til efterfyldning og udskiftning.
ADVARSEL!
Fare for kvæstelser, hvis maskinen vælter
En lodret opstillet vandret brændekløver kan meget let vælte. Det kan have alvorlige kvæstelser og beskadigelse af maskinen til følge.
■ Vær to personer om at opstille maskinen.
- Hold altid fast i den opstillede maskine, eller sørg for, at den ikke kan vælte.
OBS!
Fare for skader på apparatet pga. hydraulikolie
Forkert hydraulikolie eller en for ringe mængde eller for høj oliestand medfører fejlfunktioner samt varmepåvirkning og kan beskadige hydraulikpumpen.
■ Brug kun den foreskrevne hydraulikolie.
■ Kontrollér regelmæssigt oliestanden, og fyld evt. efter med hydraulikolie.
Der skal bruges hydraulikolie i viskositetsklasse HLP 46 til efterfyldning.
BEMÆRK
Kontrollér altid hydraulikoliestanden, när trykstemplet er kört ind.
- Vip brændekløveren med hjulene, hold den lodret og fast hele tiden.
- Skru oliemålepinden (10/1) ud, og tør den af med en ren, fnugfri klud.
- Skub oliemålepinden helt ind, og træk den ud igen.
Oliestanden skal være mellem markeringerne "min." og "max." (10). Fyld evt. hydraulikolie (11/2) på gennem en tragt (11/1).
-
Kontrollér tætningen (10/2) for skader, og udskift efter behov.
-
Skru oliemålepinden i igen, og spænd den kun let til, så der ikke sker skader på cylinderdækslets gevind.
BEMÆRK
Olieskift er ikke nødvendigt.
9 HJÆLP VED FEJL
Sluk for brændekløveren, og tag netstikket ud, hvis der optræder fejl. Fejl, der ikke kan afhjælpes ved hjælp af efterfølgende tabel, skal udbedres af et autoriseret specialværksted.
| Fejl Årsag Afhjælpning | ||
| Trykstemplet kører ikke ud/ind For lidt hydraulikolie Fyld efter med hydraulikolie | ||
| Trykstemplet har ingen kraft For lidt hydraulikolie Fyld efter med hydraulikolie | ||
| Hydraulikpumpen piber, trykstemplet bevæger sig i ryk | For lidt hydraulikolie Fyld efter med hydraulikolie | |
| Brændekløveren står skævt, så kløvekilen ikke bevæger sig vandret | Stil brændekløveren vandret eller med hældning til betjeningsarmen | |
| Luft i kredsløbet Åbn udluftningsskruen | ||
| Motoren bliver meget varm Forlængerkablets tværsnit er for lille | Brug et forlængerkabel med et større tværsnit | |
| Motoren starter ikke Motorafbryderen har slået fra Vent, til motoren er kølet af | ||
10 TRANSPORT
OBS!
Fare for beskadigelse pga. ukorrekt transport
Hvis transporten ikke udføres korrekt, kan brændekløveren blive beskadiget.
-
Træk netstikket ud, og spænd udluftningsskruen til, før maskinen flyttes rundt.
■ Brændekløveren må kun løftes i transportgrebet.
Løft ikke brændekløveren i cylinderfastgøringen, stempelstangen eller andre komponenter. -
Løft brændekløveren i transportgrebet, og transportér maskinen, idet den trækkes eller skubbes.
11 OPBEVARING
- Tag brændekløveren fra strømmen.
- Maskinen skal gøres grundigt rent efter hver brug. Placér evt. også alle sikkerhedsafdækninger. Trykstemplet skal være i endepositionen.
- Opbevar maskinen i et tørt, aflåst rum og utilgængeligt for børn.
12 BORTSKAFFELSE
Henvisninger til loven om elektrisk og elektronisk udstyr (EEE)
Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!
Udtjente batterier samt udtjente genopladelige batterier, som ikke er fast monteret i det brugte redskab, skal tages ud, før redskabet smides ud! Bortskaffelsen af batterier er reguleret af loven.
Ejeren eller brugeren af elektrisk og elektronisk udstyr er forpligtet til at tilbagesende redskabet efter brug iht. loven.
■ Slutbrugeren er selv ansvarlig for at slette alle personlige data på det gamle redskab!
Symbolet på en overstreget affaldsspand betyder, at elektrisk og elektronisk udstyr ikke må smides ud med det almindelige husholdningsaffald.
Elektrisk og elektronisk udstyr kan afleveres uden vederlag de følgende steder:
■ Offentlige affaldsdeponier (f.eks. kommunale lossepladser)
Forretninger, der sælger elektrisk udstyr (stationære og online), hvis forhandleren er forpligtet til at tage redskabet retur eller hvis forhandleren tilbyder dette selv.
Disse informationer gælder kun for udstyr, der er installeret og solgt i EU-lande, hvor EU-direktivet 2012/19/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af elektrisk og elektronisk udstyr.
13 KUNDESERVICE/SERVICE
Henvend dig til nærmeste AL-KO serviceværksted ved spørgsmål til garanti, reparation eller reservedele.
Disse oplysninger findes på internettet på adressen:
Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.
Vores garanti gælder kun, hvis:
■ brugsanvisningen følges
■ apparatet behandles korrekt
■ der bruges originale reservedele
Garantien bortfalder ved:
■ egenhændige forsøg på reparation
■ egenhændige tekniske ændringer
■ ukorrekt brug
Følgende er ikke omfattet af garantien:
■ Lakskader, der skyldes normal slitage
■ Sliddele, der er markeret med ramme (x) på reservedelslisten
Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor apparatet er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.
15 EF-OVERENSSTEMMELSESERKLÆRING
Vi erklærer hermed, at dette produkt ved salg opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne samt de produktspecifikke standarder.
Produkt
Trækløver
Serienummer
G4064065
Type
KHS 3704
KHS 5204
KHS 8552
Producent
3 Säkerhetsanvisningar 210
2.3 Sikkerhets- og beskyttelsesanordninger 225
2.3.1 Motorvernbryter 225
2.3.2 Nettkabel 225
3 Sikkerhetshenvisninger 227
3.1 Operator 227
3.2 Personlig verneutstyr 227
3.8 Sikkerhetsanvisninger for betjening 230
4 Montering (01) 231
4.1 Montere transporthjul (02) 231
4.2 Montere stativføttene (KHS 5200) (03–06) 231
5 Igangsetting 231
6.1 Kløve trestykker (08, 12) 233
6.2 Fjerne fastklemt trebit (09) 234
2.3 Sikkerhets- og beskyttelsesanordninger
ADVARSEL!
Fare for personskader!
■ Kontroller at nettkabelen ikke er skadet eller kuttet av.
■ Bruk kun gummikabel med kvaliteten H07RN-F iht. VDE 0282 del 14 med et ledningstverrsnitt på minst 2,5 mm².
Den maksimalt tillatte kabellengden er 10 m. En lengre ledning påvirker motorytelsen negativt, og dermed funksjonen til vedkløyveren.
Nettkabelen, nettstøpslet og koblingsboksen må være uskadde. En defekt nettkabel (f.eks. sprekker, snitt-, klem- eller knekksteder i isolasjonen) må ikke brukes.
■ Reparasjoner på nettkabelen, nettstøpslet og koblingsboksen må kun utføres av autoriserte elektromontørbedrifter.
■ Kontakter må ikke utsettes for fuktighet.
Hvis det oppstår skader, skal nettkabelen umiddelbart kobles fra strømnettet.
Betjen apparatet med begge hender.
3 SIKKERHETSHENVISNINGER
FARE!
Uleselige sikkerhetshenvisninger og betjeningsanvisninger kan føre til de alvorligste personskader, inkludert død.
■ Følg alle sikkerhetshenvisninger og betjeningsanvisninger i denne bruksanvisningen samt bruksanvisninger som det vises til, før maskinen tas i bruk.
■ Det personlige verneutstyret består av:
■ Hørselvern og vernebriller
Langbukser og solide sko
Vernehansker
■ Du skal kun benytte maskinen under følgende vilkår:
■ Maskinen er ikke tilsmusset.
■ Maskinen har ingen skader.
■ Alle betjeningselementer fungerer.
■ Maskinen må ikke overbelastes. Det er kun ment til privat bruk ved lette arbeider. Overbelastning medfører skader på maskinen.
3.8 Sikkerhetsanvisninger for betjening
■ Ikke ta på spaltekilen.
4 MONTERING (01)
ADVARSEL!
■ Kontroller at maskinen ikke kan velte.
ADVARSEL!
Fare for skader pga. defekt maskin!
Å drive en defekt maskin kan føre til alvorlige personskader i tillegg til skader på maskinen.
- Driv bare maskinen när den ikke er defekt eller har skader og när ingen deler mangler eller er løse.
FARE!
■ Kontroller at maskinen ikke kan velte.
Vedkløyveren må ikke tas i drift när maskinen mangler deler, eller de er defekte eller løse.
Vedkløyveren må ikke tas i bruk när det hydrauliske systemet har lekkasjer.
Skader ved feil håndtering
6.1 Kløve trestykker (08, 12)
ADVARSEL!
Fare for personskader pga. uryddig arbeidsområde
Det er snuble- og sklifare i arbeidsområdet pga. trestykker som ligger rundt omkring og generell uorden.
Oljeskift er ikke nødvendig.
9 FEILS∅KING
Symbolet med søppelspann med strek over betyr at elektro- og elektronikkapparater ikke kan kastes i husholdningsavfallet.
Elektro- og elektronikkapparater kan leveres gratis inn på følgende steder.
■ offentlige avfallshändterings- eller innsamlingssteder (f.eks. kommunale renovasjonsstasjoner)
- butikker for elektroapparater (fysiske og virtuelle) såfremt butikken er forpliktet til return eller tilbyr dette frivillig.
Dette finner du på Internett på følgende adresse:
