NAVODILA ZA UPORABO KHS 3704 AL-KO
2.1 Namenska uporaba 133
2.2 Možna predvidljiva napačna raba.... 133
2.3 Varnostne naprave in zaščita 134
2.3.1 Zaščitno stikalo motorja.... 134
2.3.2 Napajalni kabel 134
2.4 Električne zahteve 134
2.5 Pregled izdelka.... 135
2.6 Simboli na napravi.... 135
3 Varnostni napotki 136
3.1 Upravljavec.... 136
3.2 Osebna zaščitna oprema 136
3.3 Varnost na delovnem mestu.... 136
3.4 Varnost oseb, živali in predmetov 137
3.5 Varnost naprave 137
3.6 Električna varnost.... 137
3.7 Uporaba in ravnanje z električnim orodjem 138
3.8 Varnostni napotki glede upravljanja 139
8 Vzdrževanje in nega 144
8.1 Negovalna dela 144
8.2 Vzdrževalna dela.... 144
8.2.1 Ostrenje cepilnega klina 144
8.2.2 Preverjanje in dolivanje hidravličnega olja (10, 11) 144
9 Pomoč pri motnjah 146
10 Transport 147
11 Skladiščenje.... 147
12 Odstranjevanje.... 147
13 Servisna služba/servis 148
14 Garancija 148
15 Izjava ES o skladnosti.... 149

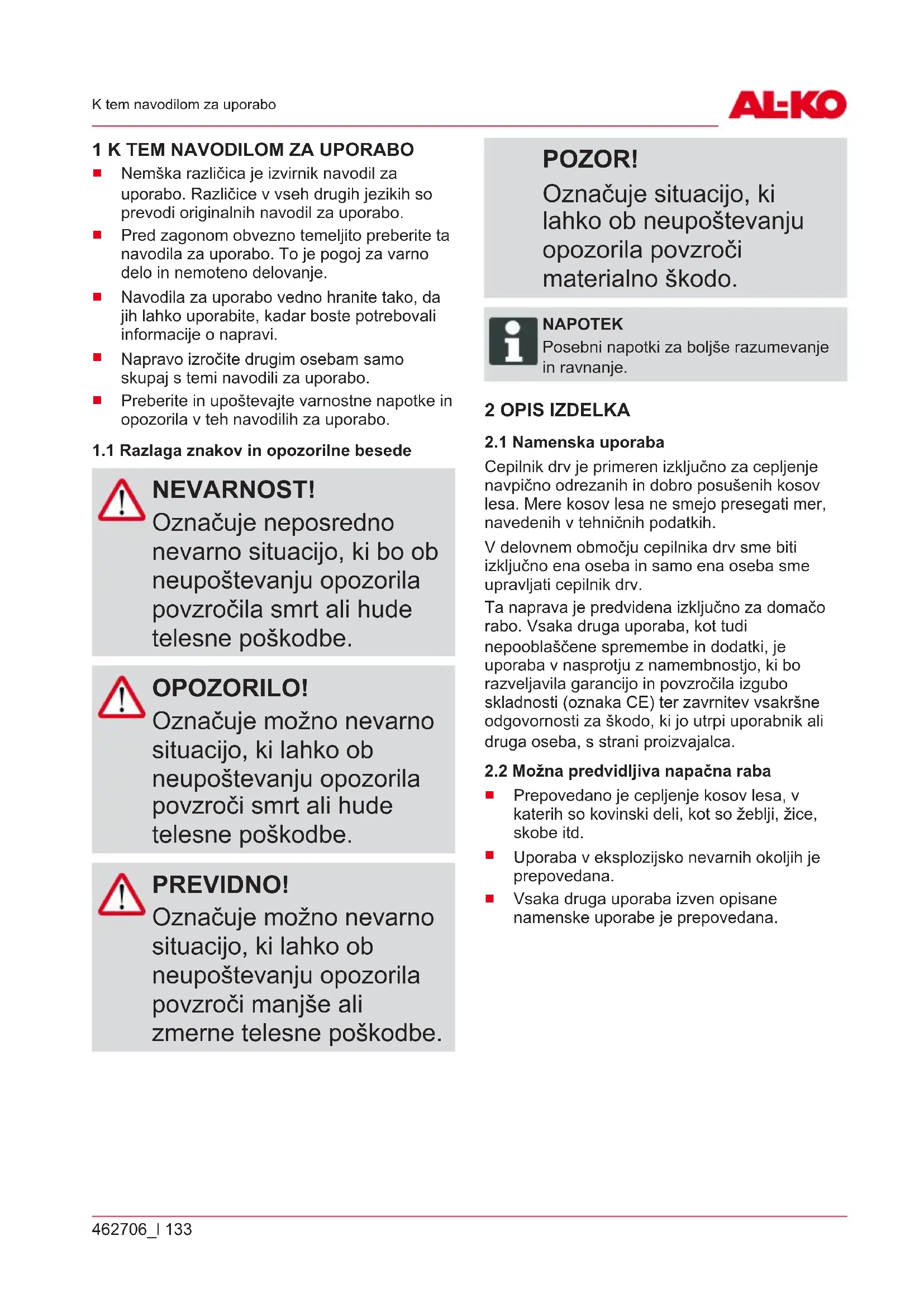

1 K TEM NAVODILOM ZA UPORABO
Nemška različica je izvirnik navodil za uporabo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.
Pred zagonom obvezno temeljito preberite ta navodila za uporabo. To je pogoj za varno delo in nemoteno delovanje.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
■ Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.
1.1 Razlaga znakov in opozorilne besede
NEVARNOST!
Označuje neposredno nevarno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe.
OPOZORILO!
Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe.
PREVIDNO!
Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe.
POZOR!
Označuje situacijo, ki lahko ob neupoštevanju opozorila povzroči materialno škodo.
NAPOTEK
Posebni napotki za boljše razumevanje in ravnanje.
2 OPIS IZDELKA
2.1 Namenska uporaba
Cepilnik drv je primeren izključno za cepljenje navpično odrezanih in dobro posušenih kosov lesa. Mere kosov lesa ne smejo presegati mer, navedenih v tehničnih podatkih.
V delovnem območju cepilnika drv sme biti izključno ena oseba in samo ena oseba sme upravljati cepilnik drv.
Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblaščene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti (oznaka CE) ter zavrnitev vsakršne odgovornosti za škodo, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.
2.2 Možna predvidljiva napačna raba
■ Prepovedano je cepljenje kosov lesa, v katerih so kovinski deli, kot so žeblji, žice, skobe itd.
■ Uporaba v eksplozijsko nevarnih okoljih je prepovedana.
■ Vsaka druga uporaba izven opisane namenske uporabe je prepovedana.
2.3 Varnostne naprave in zaščita
OPOZORILO!
Nevarnost telesnih poškodb
Okvarjene in izklopljene varnostne naprave in zaščite lahko povzročijo hude telesne poškodbe.
■ Okvarjene varnostne naprave in zaščite oddajte v popravilo.
■ Varnostnih naprav in zaščite nikoli ne izklapljajte.
2.3.1 Zaščitno stikalo motorja
Zaščitno stikalo motorja izklopi motor v primeru preobremenitve cepilnika drv.
Delovanja zaščitnega stikala motorja ne smete onemogočiti.
Če je zaščitno stikalo motorja izklopilo cepilnik drv, naredite naslednje:
- Odklopite cepilnik drv iz električnega omrežja.
- Poiščite vzrok preobremenitve.
- Po nekajminutnem ohlajanju znova priključite cepilnik drv na napajanje.
- Vklopite cepilnik drv.
2.3.2 Napajalni kabel
OPOZORILO!
Nevarnost telesnih poškodb zaradi električnega udara
Poškodovani napajalni kabel lahko povzroči hude telesne poškodbe.
■ Prepričajte se, da napajalni kabel ni poškodovan ali odklopljen.
■ Uporabljajte izključno gumijasti kabel kakovosti H07RN-F po standardu VDE 0282, 14. del, s prerezom žice najmanj 2,5 mm².
■ Maksimalna dovoljena dolžina kabla je 10 m. Večja dolžina vpliva na slabšo moč motorja in s tem delovanje cepilnika drv.
Napajalni kabel, napajalni vtič in spojni konektor morajo biti nepoškodovani. Poškodovanega napajalnega kabla (npr. razpokana, zarezana, zmečkana ali prelomljena izolacija) ne smete uporabljati.
■ Popravila napajalnega kabla, napajalnega vtiča in spojnega konektorja lahko izvaja samo pooblaščen serviser.
■ Ne izpostavljajte vtičnih povezav vlagi.
■ V primeru okvare takoj izklopite napajalni kabel iz omrežja.
2.4 Električne zahteve
230 V AC/50 Hz
■ Minimalni presek napajalnega kabla = 2,5 mm²
■ Omrežna varovalka najmanj = 16 A

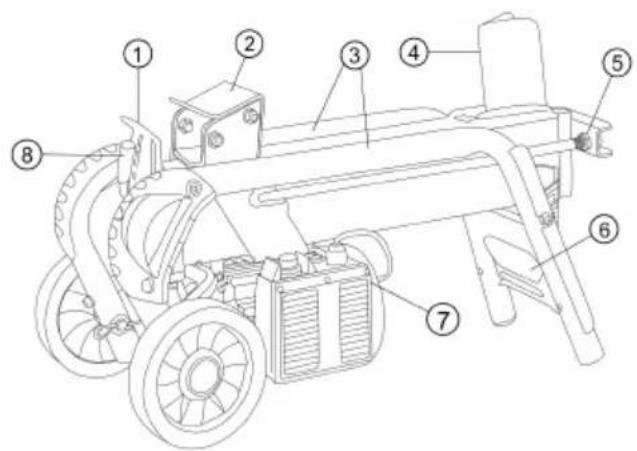

2.5 Pregled izdelka
Poskrbite, da v območju nevarnosti ne bo drugih oseb!
Pozor – nevarnost! Z rokami ne segajte proti cepilnemu klinu!
Pred vzdrževalnimi deli odklopite napajanje naprave!
Simbol Pomen
Nosite zaščitne rokavice!
Nosite varnostne čevlje!
Simbol Pomen
Napravo upravljajte z obema rokama!
3 VARNOSTNI NAPOTKI
NEVARNOST!
Smrtna nevarnost in nevarnost hudih telesnih poškodb zaradi nepoznavanja varnostnih napotkov
Nepoznavanje varnostnih napotkov in navodil za upravljanje lahko povzroči zelo hude telesne poškodbe in posledično smrt.
- Pred uporabo naprave upoštevajte varnostne napotke in navodila za upravljanje v teh navodilih za uporabo ter navodila za uporabo, na katera se sklicujejo.
■ Shranite vse priložene dokumente za prihodnjo rabo.
3.1 Upravljavec
■ Mladoletniki, mlajši od 16 let, ali osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati. Upoštevajte morebitne posebne varnostne predpise v
državi uporabe glede minimalne starosti uporabnika.
■ Naprave ne smete uporabljati, če ste pod vplivom alkohola, drog ali zdravil.
3.2 Osebna zaščitna oprema
- Da preprečite poškodbe na glavi in okončinah ter poškodbe sluha, je treba nositi predpisana oblačila in zaščitno opremo. - Oblačila morajo biti namenska (tesno se prilegajoča) in vas ne smejo ovirati. Če imate dolge lase, obvezno nosite mrežo za lase. Nikoli ne nosite ohlapnih oblačil ali dodatkov, ki jih lahko povleče v napravo, npr. šalov, mehkih srajc, dolgih ogrlic.
■ Osebno zaščitno opremo sestavljajo:
■ glušniki in zaščitna očala,
■ dolge hlače in trdi čevlji,
zaščitne rokavice.
3.3 Varnost na delovnem mestu
■ Delajte samo pri dnevni svetlobi ali zelo svetli umetni luči.
■ Napravo uporabljajte samo na trdni in ravni podlagi in ne na strmih nagibih.
■ Pazite na varnostno razdaljo.
3.4 Varnost oseb, živali in predmetov
■ Upoštevajte, da je uporabnik odgovoren za nezgode in poškodbe, ki se lahko zgodijo drugim osebam ali njihovi lastnini.
- Napravo uporabljajte samo za dela, za katera je predvidena. Neustrezna uporaba lahko povzroči telesne poškodbe in gmotno škodo.
■ Stroj izklopite samo, če v delovnem območju ni drugih oseb ali živali.
- Ohranite varno razdaljo do drugih oseb in živali ali izklopite napravo, ko se druge osebe ali živali približujejo.
3.5 Varnost naprave
■ Napravo uporabljajte samo v naslednjih pogojih:
Naprava ni umazana.
■ Naprava ni poškodovana.
■ Vsi upravljalni elementi delujejo.
■ Ne preobremenite naprave. Primerna je za lahka dela v gospodinjstvu. Preobremenitve povzročajo poškodbe naprave.
■ Naprave nikoli ne uporabljajte z obrabljenimi ali okvarjenimi deli. Okvarjene dele vedno nadomestite z originalnimi nadomestnimi deli proizvajalca. Če napravo uporabljate z obrabljenimi ali okvarjenimi deli, zoper proizvajalca ni mogoče uveljavljati nobenih garancijskih zahtevkov.
NAPOTEK
Popravila smejo izvajati samo strokovne delavnice ali naše servisne delavnice AL-KO.
3.6 Električna varnost
- Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtiča ni dovoljeno spreminjati. Z varnostno ozemljenim električnim orodjem ne uporabljajte adapterskih vtičev.
Nespremenjeni vtiči in primerne vtičnice zmanjšajo tvegane električnega udara.
- Izogibajte se stiku z ozemljenimi površinami, kot so cevi, grelniki, peči ali hladilniki. Če je vaše telo ozemljeno, obstaja povečano tveganja električnega udara.
■ Električnih orodij ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveča tveganje električnega udara.
- Priključnega vodnika ne uporabljajte za druge namene, na primer za nošenje električnega orodja, obešanje ali za vlečenje vtiča iz vtičnice. Priključnega vodnika ne izpostavljajte toploti, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zavozlani priključni vodniki povečajo tveganje električnega udara.
Če z električnim orodjem
delate na prostem,
uporabite samo podaljške,
ki so primerni za uporabo
na prostem. Z uporabo
podaljška, ki je primeren za
uporabo na prostem, se
zmanjša tveganje električnega
udara.
Če se uporabi električnega orodja v vlažnem okolju ne morete izogniti, uporabite zaščitno stikalo za okvarni tok. Z uporabo zaščitnega stikala za okvarni tok se zmanjša tveganje električnega udara.
3.7 Uporaba in ravnanje z električnim orodjem
■ Ne preobremenite električnega orodja. Za svoje delo uporabite električno orodje, ki je predvideno za ta namen. Z ustreznim električnim orodjem boste v navedenem območju zmogljivosti delali bolje in bolj varno.
■ Električnega orodja ne uporabljajte, će je stikalo pokvarjeno. Električno orodje, ki ga več ni mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
■ Pred izvajanjem nastavitev naprave, zamenjavo nastavkov ali odlaganjem električnega orodja izvlecite vtič iz vtičnice in/ali odstranite snemljivo akumulatorsko baterijo. S tem varnostnim ukrepom preprečite, da bi se električno orodje nenamerno vklopilo.
■ Električna orodja, ki jih ne uporabljate, shranite izven dosega otrok. Ne dovolite, da električno orodje uporabljajo osebe, ki naprave ne poznajo in ki niso prebrale teh navodil.
Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
■ Električna orodja in nastavke skrbno negujte. Preverite, ali vrteči se deli delujejo brezhibno in se ne zatikajo, ali so deli zlomljeni ali tako močno poškodovani, da je delovanje električnega orodja ovirano. Poskrbite, da so poškodovani deli pred uporabo električnega orodja popravljeni. Vzrok za veliko nesreč je slabo vzdrževano električno orodje.
■ Rezalna orodja naj bodo vedno čista in naostrena.
Skrbno negovana rezalna orodja z ostrimi rezili se redkeje zatikajo in jih je mogoče lažje voditi.
- Električno orodje, nastavke, priključna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in delo, ki ga boste opravljali. Če električno orodje uporabljate za druge namene, ki niso predvideni, lahko pride do nevarnih situacij.
■ Ročaji in prijemalne površine morajo biti vedno suhi, čisti in na njih ne sme biti olja in maziva. Drsljivi ročaji in prijemalne površine ne dovoljujejo varnega delovanja in upravljanja električnega orodja v nepredvidenih situacijah.
3.8 Varnostni napotki glede upravljanja
■ Naprave v pripravljenosti za delo nikoli ne puščajte brez nadzora.
■ Napravo po uporabi očistite.
■ Napravo zavarujte pred nepooblaščenim dostopom.
■ Napravo sme upravljati samo ena oseba.
■ Naprave nikoli ne premikajte, dokler motor deluje.
■ Naprave nikoli ne uporabljajte v dežju in med sneženjem.
■ Napravo odklopite iz električnega omrežja pri:
■ vzdrževalnih delih in čiščenju,
naravnavanju,
transportu,
■ prekinitvah dela in
težavah.
■ Ne prijemajte cepilnega klina.
4 MONTAŽA (01)
OPOZORILO!
Nevarnost zaradi nepopolne montaže!
Uporaba nepopolno montirane naprave lahko povzroči hude telesne poškodbe.
■ Napravo uporabljajte samo, ko je popolnoma montirana!
■ Pred vklopom preverite, da so vse varnostne in zaščitne naprave montirane in delujoče!
NAPOTEK
Orodje, potrebno za montažo, ni vključeno v obseg dobave.
Potrebno orodje: glejte sliko 01.
4.1 Montaža transportnih koles (02)
Vstavite os (02/1) z zunanje strani skozi kolo in cev in jo pritrdite z vzmetno zaskočko (02/2).
4.2 Montaža nog (KHS 5200) (03–06)
NAPOTEK
Transportna kolesa se uporabljajo samo za transport cepilnika drv.
Pri cepljenju je treba transportna kolesa demontirati in jih montirati v parkirni položaj.
- Transportna kolesa montirajte na obe sprednji nogi.
- Cepilnik drv prekucnite na eno stran in montirajte sprednjo in zadnjo nogo.
- Vstavite nogo (03/1, 05/1) v cevno ogrodje (03/2, 05/2) in jo pritrdite z vijaki, podložkami in varovalnimi maticami (03/3, 05/3).
-
Cepilnik drv s pomočjo druge osebe prekucnite na drugo stran, da montirate preostale noge in nato postavite cepilnik drv pokonci.
-
Postavite cepilnik drv v navpični položaj (batnica obrnjena navzgor) in privijte podporno nogo (04/1) na zadnji nogi.
- Postavite cepilnik drv pokonci in montirajte sprednji prečnik (06/1) s pomočjo navojne palice (06/2).
5 ZAGON
OPOZORILO!
Nevarnost poškodb zaradi prevračanja naprave
Prevračanje naprave lahko povzroči hude telesne poškodbe in poškodbe naprave.
■ Poskrbite, da se naprava ne more prevrniti.
OPOZORILO!
Nevarnost poškodb zaradi pomanjkljive naprave
Uporaba pomanjkljivo montirane naprave lahko povzroči hude telesne poškodbe in poškodbe naprave.
Napravo uporabljajte samo, će ni okvarjena ali poškodovana in nobeni deli ne manjkajo oziroma niso zrahljani.
NEVARNOST!
Nevarnost električnega udara pri delovanju brez zaščitnega stikala na okvarni tok
Delovanje naprave brez zaščitnega stikala na okvarni tok na napajalnem priključku lahko zaradi električnega toka povzroči hude telesne poškodbe in tudi smrt.
■ Pred priključitvijo naprave preverite, ali je na napajalnem priključku na voljo zaščitno stikalo na okvarni tok za maksimalni okvarni tok 0,03 A.
- Če ni mogoče ugotoviti, ali je zaščitno stikalo na okvarni tok prisotno: Uporabite dodatno prenosno zaščitno napravo na okvarni tok s preklopnim zaščitnim vodnikom.
5.1 Pred vsako uporabo
OPOZORILO!
Nevarnost poškodb zaradi prevračanja naprave
Prevračanje naprave lahko povzroči hude telesne poškodbe in poškodbe naprave.
■ Poskrbite, da se naprava ne more prevrniti.
- Opravite pregled cepilnika drv.
Cepilnika drv ne smete zagnati, će deli naprave manjkajo, so okvarjeni ali zrahljani.
- Opravite pregled napajalnega kabla.
■ Poškodovanega napajalnega kabla (npr. razpokana, zarezana, zmečkana ali prelomljena izolacija) ne smete uporabljati.
- Preglejte, ali hidravlika pušča.
Cepilnika drv ne smete zagnati, če ugotovite, da hidravlika pušča.
- Z ustreznimi sredstvi varno pritrdite cepilnik drv na tla.
5.2 Zagon cepilnika drv (07, 08)
NAPOTEK
Transportna kolesa se uporabljajo samo za transport cepilnika drv.
Pri cepljenju je treba transportna kolesa demontirati in jih montirati v parkirni položaj.
- Če je možno, postavite cepilnik lesa na ravno, trdno podlago, po možnosti z rahlim padcem proti upravljalni ročici (ker so tukaj ventili). Pri nagnjenem položaju v smeri cepilnega klina prihaja do izgube cepilne moči.
-
Položite napajalni kabel tako, da ni prepognjen, priščipnjen ali drugače poškodovan.
-
Priključite napajalni kabel v električno omrežje.
- Odvijte odzračevalni vijak (07/1) 3–4 obrate.
Napotek: Po uporabi zategnite odzračevalni vijak!
- Preverite varnostno zaustavitev:
■ Z eno roko pritisnite in držite vklopni gumb (08/1) elektromotorja.
■ Ko motor doseže končno število vrtljajev, z drugo roko potisnite upravljalno ročico popolnoma navzdol (08/2).
Spustite enega od obeh upravljalnih elementov, vklopni gumb ali upravljalno ročico. Potiskalo hlodov se mora takoj zaustaviti!
Spustite drugi upravljalni element. Potiskalo hlodov se zapelje nazaj v svoj začetni položaj.
6 UPRAVLJANJE (13)
OPOZORILO!
Nevarnost telesnih poškodb pri upravljanju s strani več oseb
Upravljanje naprave s strani dveh ali več oseb lahko povzroči hude telesne poškodbe.
■ Napravo upravljajte le sami.
■ Poskrbite, da se druge osebe oddaljijo, zlasti preprečite, da držijo kos lesa, ki se cepi.
OPOZORILO!
Nevarnost telesnih poškodb zaradi razletavanja lesa
Skladiščen trdi les, nepravilno razraščene veje, nepravilni kosi lesa in kosi lesa s številnimi vejnimi nastavki se pri cepljenju pogosto razpočijo. Kosi lesa, ki pri tem odletijo, lahko povzročijo hude telesne poškodbe.
■ Cepite samo navpično in naravnost odrezane kose lesa.
■ Obvezno nosite predpisano zaščitno obleko.
POZOR!
Poškodbe ob nestrokovnem ravnanju
Naprava se lahko poškoduje ali okvari.
Kose lesa vedno položite vzdolžno in nikoli prečno na cepilnik lesa.
Nikoli ne cepite hloda lesa na silo z vzdrževanjem hidravličnega tlaka več sekund.
Pri uporabi naprave se zadržujte samo v upravljalnem območju (13)!
6.1 Cepljenje kosa lesa (08, 12)
OPOZORILO!
Nevarnost telesnih poškodb izven upravljalnega območja
Če se pri cepljenju drv zadržujete izven upravljalnega območja, obstaja nevarnost hudih telesnih poškodb.
- Pri cepljenju drv se zadržujte samo v upravljalnem območju.
■ Ne dotikajte se cepljenega kosa lesa.
PREVIDNO!
Nevarnost telesnih poškodb zaradi neurejenega delovnega območja
Kosi lesa, ki ležijo okoli, in neurejenost povzročajo nevarnost spotikanja in zdrsa v delovnem območju.
■ Kose lesa za cepljenje urejeno zložite na kup.
■ Takoj odstranite cepljene kose lesa in ostružke iz delovnega območja.
-
Postavite kos lesa vzdolžno na cepilnik drv tako, da bo vpet v vodilne cevi za hlode. Napotek: Na cepilnik drv polagajte samo navpično in naravnost odrezane kose lesa (12)!
-
Z eno roko pritisnite in držite vklopni gumb (08/1) elektromotorja.
-
Ko motor doseže končno število vrtljajev, z drugo roko potisnite upravljalno ročico popolnoma navzdol (08/2).
■ Potiskalo hlodov potiska kos lesa proti cepilnemu klinu. Kos lesa se razcepi.
- Če spustite gumb za vklop in upravljalno ročico, se potiskalo hlodov vrne nazaj v svoj začetni položaj.
6.2 Odstranjevanje zagozdenega kosa lesa (09)
PREVIDNO!
Nevarnost telesnih poškodb zaradi izbijanja zagozdenega kosa lesa
Če se zagozdeni kos lesa izbije iz naprave, lahko pride do telesnih poškodb in poškodb naprave.
■ Zagozdenega kosa lesa nikoli ne izbijajte z orodjem.
- Spustite gumb za vklop in upravljalno ročico.
- Počakajte, da se potiskalo hlodov popolnoma zaustavi.
- Leseno zagozdo (09/1) potisnite pod zataknjen kos lesa.
- Leseno zagozdo s pomočjo potiskala pritisnite čisto pod zataknjen kos lesa.
- Po potrebi ponovite postopek z večjo zagozdo, dokler ne osvobodite kosa lesa.
7 OBNAŠANJE PRI DELU IN DELOVNA TEHNIKA
Vedno cepite samo dobro posušen les. Tak les se cepi bistveno lažje kot svež, vlažen les.
Zelo debeli lesni hlodi se lažje cepijo, će je njihova dolžina krajša.
8 VZDRŽEVANJE IN NEGA
OPOZORILO!
Nevarnost telesnih poškodb pri vzdrževalnih delih
Nestrokovno vzdrževanje lahko povzroči hude telesne poškodbe in poškodbe naprave.
■ Pred vzdrževalnimi deli odklopite napajanje naprave.
■ Popravila naprave naj izvajajo izključno strokovna podjetja.
8.1 Negovalna dela
Čiščenje vodila
- Vodilo potiskala hlodov redno čistite, predvsem pri cepljenju smolikavih kosov lesa.
8.2 Vzdrževalna dela
8.2.1 Ostrenje cepilnega klina
- Po potrebi naostrite cepilni klin s primerno pilo.
8.2.2 Preverjanje in dolivanje hidravličnega olja (10, 11)
Nevarnost telesnih poškodb zaradi prevračanja
Navpično postavljeni vodoravni cepilnik drv se lahko hitro prevrne. To lahko povzroči hude telesne poškodbe in poškodbe naprave.
■ Napravo vedno postavljajte v dvoje.
■ Pokonci postavljeno napravo vedno pritrdite oz. zavarujte pred prekucnitvijo.
POZOR!
Nevarnost poškodb naprave zaradi hidravličnega olja
Napačno hidravlično olje in prenizka ali previsoka raven olja povzročajo napačno delovanje in segrevanje ter posledično poškodbe hidravlične črpalke.
Raven hidravličnega olja vedno preverite, ko je potiskalo hlodov uvlečeno.
- Cepilnik drv prekucnite prek koles, postavite navpično in podpirajte med celotnim postopkom.
- Odvijte merilno palico za olje (10/1) in jo obrišite s čisto krpo, ki ne pušča vlaken.
- Vstavite merilno palico za olje do oznake in jo znova izvlecite.
Raven olja mora biti med oznakama »min.« in »maks.« (10). Po potrebi s pomočjo lijaka (11/1) dolijte hidravlično olje (11/2).
-
Preverite, ali je tesnilo (10/2) poškodovano, in ga po potrebi zamenjajte.
-
Merilno palico za olje znova privijte in le rahlo pritegnite, da preprečite poškodbe navojev pokrova valjev.
NAPOTEK
Menjava olja ni potrebna.
9 POMOČ PRI MOTNJAH
Če pride do motenj, izključite cepilnik lesa in izvlecite omrežni vtič. Motnje, ki jih ni mogoče odpraviti s pomočjo naslednje tabele, naj odpravi pooblaščen strokovnjak.
| Motnja Vzrok Ukrep | ||
| Potiskalo debla se ne pomakne ven/noter | Premalo hidravličnega olja Dolivanje hidravličnega olja | |
| Okvara hidravlične črpalke Strokovno podjetje ali servisna delavnica AL-KO naj zamenja hidravlično črpalko | ||
| Naprava je postavljena pod naklonom proti cepilni zagozdi | Napravo postavite vodoravno ali z naklonom do upravljalne ročice | |
| Potiskalo debla nima moči Premalo hidravličnega olja Dolivanje hidravličnega olja | ||
| Hidravlična črpalka piska, potiskalo debla se premika sunkovito | Naprava je postavljena pod naklonom proti cepilni zagozdi | Napravo postavite vodoravno ali z naklonom do upravljalne ročice |
| Naprava je postavljena pod naklonom proti cepilni zagozdi | Napravo postavite vodoravno ali z naklonom do upravljalne ročice | |
| Zrak v obtoku Odprite odzračevalni vijak | ||
| Motor se zelo segreva Presek podaljševalnega kabla je premajhen | Uporabite podaljševalni kabel z večjim presekom | |
| Motor se ne zažene Zaščitno stikalo motorja je izklopilo napravo | Počakajte, da se motor ohladi | |
| Okvara omrežnega vtiča ali vtičnice | ||
| Napajalni kabel je poškodovan Električar naj preveri in po potrebi zamenja te dele | ||
| Okvara elektromotorja Električar naj preveri in po potrebi zamenja te dele | ||
10 TRANSPORT
POZOR!
Nevarnost poškodb zaradi nestrokovnega transporta
Pri nestrokovnem izvajanju transporta se cepilnik drv lahko poškoduje.
Pred vsako spremembo lokacije izvlecite omrežni vtič in zategnite odzračevalni vijak.
■ Cepilnik drv dvigujte samo s transportnim lokom.
■ Cepilnika drv ne dvigujte na mestu pritrditve valjev, batnici in drugih sestavnih delih.
- Cepilnik drv dvignite s transportnim lokom in ga odvlecite ali potisnite.
11 SKLADIŠČENJE
- Odklopite cepilnik drv iz električnega omrežja.
- Po vsaki uporabi temeljito očistite napravo in – će so na voljo – namestite zaščitna pokrivala. Potiskalo hlodov mora biti v končnem položaju.
- Hranite napravo na suhem mestu z možnostjo zaklepanja in izven dosega otrok.
12 ODSTRANJEVANJE
Napotki k Uredbi o odpadni električni in elektronski opremi
■ Stara električna in elektronska oprema ne sodi med gospodinjske odpadke, temveč jo je treba odstraniti ločeno!
■ Stare baterije ali akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo odstraniti iz naprave! Njihovo odstranjevanje urejajo predpisi za baterije.
Lastniki oz. uporabniki električnih in elektronskih naprav jih morajo po uporabi skladno z zakonom vrniti.
Končni uporabnik nosi odgovornost za izbris osebnih podatkov s stare naprave za odstranitev!
Simbol prekrižanega zabojnika za odpadke pomeni, da se odpadne električne in elektronske opreme ne sme odvreči med gospodinjske odpadke.
Odpadno električno in elektronsko opremo lahko brezplačno oddate na naslednjih mestih:
■ javna komunalna oz. zbirna mesta (npr. komunalni objekti);
prodajna mesta električnih naprav (fizična in spletna), kjer so prodajalci obvezani sprejeti vračila oziroma kjer to storitev prostovoljno ponujajo.
Te izjave veljajo samo za naprave, ki so nameščene in kupljene v Evropski uniji in za katere velja evropska Direktiva 2012/19/EU. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje stare električne in elektronske opreme.
13 SERVISNA SLUŽBA/SERVIS
V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najbližjo servisno delavnico AL-KO.
Najdete jo na naslednjem naslovu:
Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.
Naša garancija velja samo, če:
■ so ta navodila za uporabo upoštevana,
■ je bila naprava strokovno uporabljena,
■ so bili uporabljeni originalni nadomestni deli.
Garancija preneha veljati, če:
■ so bili izvedeni samovoljni poskusi popravila,
■ so bile izvedene samovoljne tehnične spremembe,
■ naprava ni bila uporabljena v skladu z namenom uporabe.
■ poškodbe laka, ki so posledica normalne uporabe,
■ obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxxx (x).
Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.
15 IZJAVA ES O SKLADNOSTI
S to izjavo potrjujemo, da izdelek v obliki, ki se prodaja na trgu, ustreza zahtevam usklajenih direktiv EU, varnostnih standardov EU in specifičnih standardov, ki veljajo za ta izdelek.
Izdelek
Cepilnik drv
Serijska številka
G4064065
Proizvajalec
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Oseba, odgovorna za pripravo dokumentacije
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Tip
KHS 3704
KHS 5204
KHS 8552
Direktive EU
2006/42/ES
2014/30/EU
2011/65/EU
Usklajeni standardi
EN 60335-1
EN 60204-1
EN 60204-1/A1
EN ISO 12100
EN 61000-3-2
EN 61000-3-11
EN 609-1
Kötz, 11. 10. 2017
Wolfgang Hergeth, generalni direktor
PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU
Sadržaj
1 Informacije o Uputama za uporabu.... 152
2.3.2 Mrežni kabel 153
2.4 Električni zahtjevi.... 153
2.5 Pregled proizvoda 154
Prije puštanja u pogon pročitajte upute za uporabu!
