NÁVOD NA OBSLUHU KHS 3704 AL-KO
1.1 Vysvetlenie symbolov a signálne slová 300
2 Popis výrobku 300
2.1 Používanie v súlade s určením 300
2.2 Možné predvídateľné chybné použitie.... 301
2.3 Bezpečnostné a ochranné zariadenia 301
2.4 Predpoklady elektrickej inštalácie 301
3.2 Osobné ochranné prostriedky 303
3.3 Bezpečnost pracovného miesta 304
3.4 Bezpečnosť osôb, zvierat a vecných hodnôt.... 304
3.5 Bezpečnost zariadenia.... 304
3.6 Bezpečnosť elektrických súčastí 305
3.7 Používanie a zaobchádzanie s elektrickým náradím 305
4.1 Montáž transportných kolies (02) 307
4.2 Montáž podperných nôh (KHS 5200) (03 – 06).... 307
5 Uvedenie do prevádzky 308
5.2 Uvedenie štiepačky dreva do prevádzky (07, 08) 309
6 Obsluha (13) 309
6.1 Štiepanie dreva (08, 12).... 310
6.2 Odstránenie zaseknutého kusa dreva (09) 311
7 Správanie pri práci a technika práce 311
8.1 Ošetrovacie práce 312
8.2.2 Kontrola a doplnenie hydraulického oleja (10, 11) 312
U nemeckej verzie sa jedná o originálny návod na použitie. Všetky ostatné jazykové verzie sú preklady originálneho návodu na použitie.
Je bezpodmienečne potrebné, aby ste si pred uvedením zariadenia do prevádzky starostlivo prečítali tento návod na použitie. Je to predpoklad pre bezpečnú prácu a bezporuchové zaobchádzanie.
Návod na obsluhu si uschovajte vždy tak, aby ste si ho mohli prečítať, ked’ budete potrebovať nejakú informáciu k zariadeniu.
Zariadenie postupujte d'alším osobám len spolu s týmto návodom na obsluhu.
■ Prečítajte si a dbajte na bezpečnostné a výstražné pokyny v tomto návode na použitie.
1.1 Vysvetlenie symbolov a signálne slová
NEBEZPEČENSTVO!
Upozornenie na bezprostredne hroziacu nebezpečnú situáciu, ktorá má – v prípade, že sa jej nepredíde – za následok smrt' alebo t'ažké zranenie.
VAROVANIE!
Upozornenie na potenciálne hroziacu nebezpečnú situáciu, ktorá by mohla mat' – v prípade, že sa jej nepredíde – za následok smrt' alebo t'ažké zranenie.
POZOR!
Upozornenie na potenciálne hroziacu nebezpečnú situáciu, ktorá by mohla mat' – v prípade, že sa jej nepredíde – za následok l'ahké alebo stredne t'ažké zranenie.
POZOR!
Upozornenie na situáciu,
ktorá by mohla mat' – v
prípade, že sa jej
nepredíde – za následok
vecné škody.
UPOZORNENIE
Špeciálne pokyny pre lepšiu zrozumiteľnosť a zaobchádzanie.
2 POPIS VÝROBKU
2.1 Používanie v súlade s určením
Štiepačka dreva je určená výlučne na štiepanie zvislo odrezaných a dobre vysušených kusov dreva. Rozmery kusov dreva nesmú prekračovať rozmery uvedené v technických údajoch.
V pracovnom priestore štiepačky dreva sa smie zdržiavať výlučne jedna osoba a smie byť obsluhovaná len jednou osobou.
Tento prístroj je určený výlučne pre použitie v súkromnej oblasti. Na každé iné použitie, ako aj na nedovolené prestavby a nadstavby sa pozerá ako na použitie v rozpore s účelom a má za následok prepadnutie záruky, ako aj stratu zhody (označenie CE) a odmietnutie akejkol'vek zodpovednosti voči škodám používateľa alebo tretej osoby zo strany výrobcu.
2.2 Možné predvídateľné chybné použitie
- Štiepanie kusov dreva, v których sa nachádzajú kovové časti, napr. klince, drôt, skoby a pod., je zakázané.
■ Používanie v atmosfére ohrozenej výbuchom je zakázané.
Každé iné použitie, okrem použitia na určený účel, je zakázané.
2.3 Bezpečnostné a ochranné zariadenia
VAROVANIE! Nebezpečenstvo zranenia
Chybné a mimo prevádzku uvedené bezpečnostné a ochranné zariadenia môžu viest' k vážnym zraneniam.
- Nechajte chybné bezpečnostné a ochranné zariadenia opravit'.
■ Tieto bezpečnostné a ochranné zariadenia nikdy neodstavujte mimo prevádzku.
Funkcia ochranného ističa motora nesmie byt odpájaná.
Ak ochranný istič motora štiepačku dreva vypol, postupujte nasledujúcim spôsobom:
- Odpojte štiepačku dreva od elektrickej siete.
- Odstráňte príčinu preťaženia.
- Po dobe ochladenia niekol'ko minút štiepačku dreva opät' pripojte k elektrickej sieti.
- Štiepačku dreva zapnite.
VAROVANIE! Nebezpečenstvo zranenia zasiahnutím elektrickým prúdom
Chybný siet'ový kábel môže spôsobit' vážne zranenia zasiahnutím elektrickým prúdom.
Používajte len gumový kábel kvality H07RN-F podľa VDE 0282 časť 14 s prierezom vodiča minimálne 2,5 mm².
Maximálna dovolená dĺžka kábla je 10 m. Dlhšie vedenie negatívne ovplyvňuje výkon motora a tým funkciu štiepačky dreva.
Sietový kábel, sieťová zástrčka a zásuvka nesmú byť poškodené. Chybný sieťový kábel (napr. s trhlinami, zárezmi, pomliaždeninami alebo zlomeniami izolácie) nesmie byť používaný.
■ Opravy siet'ového kábla, zástrčky a spojovacej zásuvky smú vykonávat' len odborní elektrikári.
Zástrčkové spojenia nevystavujte vlhkosti.
V prípade poškodenia ihneď odpojte siet’ový kábel od elektrickej siete.
2.4 Predpoklady elektrickej inštalácie
AC 230 V / 50 Hz
■ Minimálny prierez siet'ového kábla = 2,5 mm²
■ Minimálne istenie siet'ového pripojenia = 16 A
| 1 Ochranný plech 8 Ovládacia páka | ||
| 2 Posúvač kmeňov 9 Zadné nohy (len KHS 5204 / KHS 8552) | ||
| 3 Vodiace trubky pre posúvanie kmeňov | 10 Priečna noha (len KHS 5204 / KHS 8552) | |
| 4 Štiepací klin 11 Parkovacia poloha transportných kolies (len KHS 5204 / KHS 8552) | ||
| 5 Piestnica 12 Predné nohy (len KHS 5204 / KHS 8552) | ||
| 6 Prenosný rám 13 Priečna výstuha (len KHS 5204 / KHS 8552) | ||
| 7 Vypínač na elektromotore | ||
2.6 Symboly na zariadenie
Symbol Význam
Pred začatím údržbárskych prác odpojte zariadenie od elektrickej siete!
Symbol Význam
Noste ochranné rukavice!
Noste bezpečnostnú obuv!

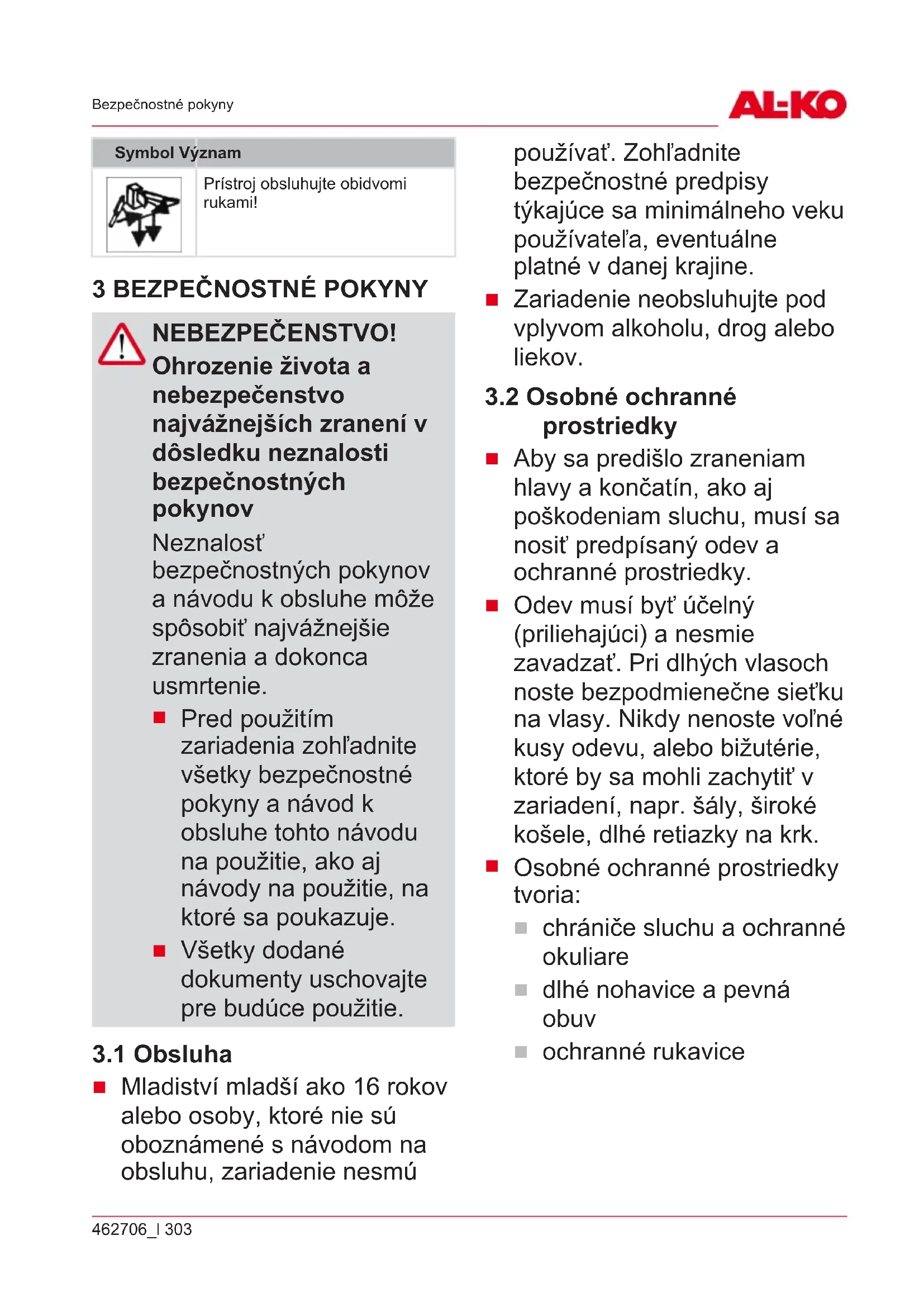

Symbol Význam
Prístroj obsluhujte obidvomi rukami!
3 BEZPEČNOSTNÉ POKYNY
NEBEZPEČENSTVO!
Neznalost' bezpečnostných pokynov a návodu k obsluhe môže spôsobit' najvážnejšie zranenia a dokonca usmrtenie.
Pred použitím zariadenia zohl'adnite všetky bezpečnostné pokyny a návod k obsluhe tohto návodu na použitie, ako aj návody na použitie, na ktoré sa poukazuje.
■ Všetky dodané dokumenty uschovajte pre budúce použitie.
3.1 Obsluha
■ Mladiství mladší ako 16 rokov alebo osoby, ktoré nie sú oboznámené s návodom na obsluhu, zariadenie nesmú
používať. Zohl’adnite bezpečnostné predpisy týkajúce sa minimálneho veku používatel’a, eventuálne platné v danej krajine.
■ Zariadenie neobsluhujte pod vplyvom alkoholu, drog alebo liekov.
3.2 Osobné ochranné prostriedky
Aby sa predišlo zraneniam hlavy a končatín, ako aj poškodeniam sluchu, musí sa nosit' predpísaný odev a ochranné prostriedky.
Odev musí byt' účelný (priliehajúci) a nesmie zavadzať. Pri dlhých vlasoch noste bezpodmienečne siet’ku na vlasy. Nikdy nenoste vol’né kusy odevu, alebo bižutérie, ktoré by sa mohli zachytit’ v zariadení, napr. šály, široké košele, dlhé retiazky na krk.
■ Osobné ochranné prostriedky tvoria:
- chrániče sluchu a ochranné okuliare
■ dlhé nohavice a pevná obuv
ochranné rukavice
3.3 Bezpečnost' pracovného miesta
■ Pracujte len pri dennom svetle alebo vel'mi jasnom umelom osvetlení.
■ Zariadenie používajte len na pevnom a rovnom podklade a nepoužívajte v strmých šikmých polohách.
■ Dbajte na bezpečnú stabilitu.
- Vezmite na vedomie, že používatel' je zodpovedný za úrazy a škody, ktoré sa môžu stat' iným osobám alebo ich majetku.
■ Zariadenie používajte len na tie práce, na ktoré je určené. Používanie nezodpovedajúce účelu určenia môže viest' k zraneniam a vecným škodám.
■ Zariadenie zapnite len vtedy, ak sa v pracovnom priestore nenachádzajú žiadne osoby a zvieratá.
Dodržiavajte bezpečnú vzdialenost' od osôb a zvierat, resp. zariadenie vypnite, ak sú v blízkosti osoby alebo zvieratá.
3.5 Bezpečnost' zariadenia
■ Zariadenie používajte len, ak sú splnené nasledovné podmienky:
■ Zariadenie nie je znečistené.
■ Zariadenie nevykazuje žiadne poškodenie.
■ Všetky ovládacie prvky sú funkčné.
■ Zariadenie nepret'ažujte. Toto zariadenie je určené na nenáročné práce na súkromných pozemkoch. Pret'aženia spôsobujú poškodenie zariadenia.
■ Zariadenie nikdy nepoužívajte s opotrebovanými alebo chybnými dielmi. Chybné diely vždy vymeňte za originálne náhradné diely výrobcu. Ak sa zariadenie používa s opotrebovanými alebo chybnými dielmi, voči výrobcovi nie je možné si uplatňovat' nároky vyplývajúce zo záruky.
UPOZORNENIE
Opravárske práce smú vykonávat' iba kompetentné špecializované podniky alebo naše servisné miesta AL-KO.
3.6 Bezpečnost' elektrických súčastí
Zástrčka elektrického zariadenia musí byt' vhodná pre danú zásuvku. Zástrčka sa nesmie žiadnym spôsobom menit'.
Nepoužívajte zástrčkové
adaptéry spolu s
elektrickým náradím s
ochranným uzemnením.
Nezmenené zástrčky a
vhodné zásuvky znižujú riziko
zásahu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi ako sú rúry, kúrenia, sporáky a chladničky. Existuje zvýšené riziko zásahu elektrickým prúdom, keď je vaše telo uzemnené.
■ S elektrickým náradím sa vyhýbajte dažďu a vlhku.
Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
- Prípojné vedenie nepoužívajte na iné účely, napr. na prenášanie či zavesenie elektrického náradia alebo na vytiahnutie zástrčky zo zásuvky. - Prípojné vedenie nevystavujte teplu, oleju,
ostrým hranám alebo pohybujúcim sa predmetom. Poškodené alebo zamotané prípojné vedenia zvyšujú riziko úrazu elektrickým prúdom.
Ak s elektrickým náradím pracujete vonku, používajte len také predlžovacie káble, ktoré sú vhodné na použitie v nekrytých priestoroch. Použitie predlžovacieho kábla vhodného do nekrytých priestorov znižuje riziko úrazu elektrickým prúdom.
3.7 Používanie a zaobchádzanie s elektrickým náradím
■ Elektrické náradie nepret'ažujte. Na svoju prácu používajte elektrické náradie na to určené. S vhodným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu.
Nepoužívajte elektrické náradie, ktorého spínač je pokazený. Elektrické náradie, ktoré sa nedá zapnút' alebo vypnút', je nebezpečné a musí sa opravit'.
Vytiahnite zástrčku zo zásuvky a/alebo odstráňte odoberateľný akumulátor, predtým než vykonáte nastavenia zariadenia, vymeníte náhradné diely náradia alebo elektrické náradie odložte. Toto bezpečnostné opatrenie zabraňujte neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Nenechajte elektrické náradie obsluhovat' osobami, ktoré s ním nie sú oboznámené a nečítali tento návod.
Elektrické náradie je nebezpečné, keď ho používajú neskúsené osoby.
Elektrické náradie a nasadzovaný nástroj ošetrujte starostlivo. Kontrolujte, či pohyblivé časti bezchybne fungujú a nezasekávajú sa, či nie sú niektoré diely zlomené alebo poškodené tak, že by to negatívne ovplyvnilo
Mnoho úrazov má príčinu v nesprávne vykonanej údržbe elektrického náradia.
■ Rezacie nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezacie nástroje s ostrými reznými hranami sa menej zasekávajú a dajú sa l'ahšie viest'.
■ Používajte elektrické náradie, vložený nástroj, vložené nástroje atd'. podl'a týchto pokynov. Zohl'adnite pri tom pracovné podmienka a činnost', ktorá sa má vykonat'. Použitie elektrického náradia na iné použitie ako je určené, môže viest' k nebezpečným situáciám.
■ Rukoväte udržiavajte suché, čisté a bez oleja a tuku.
Šmykl'avé rukoväte a plochy rukoväte nedovol'ujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.
■ Zariadenie pripravené na prevádzku nenechávajte bez dozoru.
■ Zariadenie vyčist'te po každom použití.
■ Zariadenie zabezpečte pred nepovolaným prístupom.
■ Zariadenie smie obsluhovať len jedna osoba.
■ Zariadenie nikdy nezdvíhajte alebo nenoste so zapnutým motorom.
■ Zariadenie nepoužívajte počas dažďa alebo sneženia.
■ Zariadenie odpojte od elektrickej siete pri:
- údržbárskych a čistiacich prácach
■ nastavovacích prácach
preprave
■ prerušeniach práce
poruchách
■ Nechytajte štiepací klin.
4 MONTÁŽ (01)
VAROVANIE! Nebezpečenstvá v dôsledku nekompletnej montáže!
Používanie nekompletne zmontovaného zariadenia môže viest' k vážnym zraneniam.
■ Zariadenie používajte iba v prípade, že je kompletne zmontované!
■ Pred zapnutím skontrolujte všetky bezpečnostné a ochranné zariadenia, či sú k dispozícii a či sú funkčné!
UPOZORNENIE
Náradie potrebné na montáz nie je súčastou dodávky.
Potrebné náradie: pozri obrázok 01.
4.1 Montáž transportných kolies (02)
Os (02/1) prestrčte zvonka cez koleso a cez rúru a poistite ju pružnou závlačkou (02/2).
4.2 Montáž podperných nôh (KHS 5200) (03 – 06)
UPOZORNENIE
Transportné kolesá slúžia na presúvanie štiepačky dreva.
Pri štiepaní musia byt' transportné kolesá z podperných nôh odmontované a namontované do parkovacej polohy.
- Namontujte transportné kolesá na obidve predné nohy.
-
Štiepačku dreva nakloňte na jednu stranu a namontujte prednú a zadnú nohu.
-
Nohy (03/1, 05/1) zasuňte až na doraz do rámu (03/2, 05/2) a poistite ich skrutkami, podložkami a poistnými maticami (03/3, 05/3).
- Štiepačku dreva nakloňte na druhú stranu pomocou druhej osoby, namontujte zvyšné nohy a následne štiepačku dreva postavte na zem.
- Štiepačku postavte do zvislej polohy (piestnica musí smerovať hore) a priečnu nohu (04/1) upevnite na zadné nohy.
- Postavte štiepačku dreva a namontujte prednú priečnu výstuhu (06/1) pomocou závitovej tyče (06/2).
5 UVEDENIE DO PREVÁDZKY
VAROVANIE!
Nebezpečenstvo zranenia v dôsledku prevrátenia zariadenia
Prevrátené zariadenie môže spôsobit' vážne zranenia a škody.
■ Zabezpečte, aby sa zariadenie nemohlo prevrátit'.
VAROVANIE!
Nebezpečenstvo zranenia v dôsledku chybného zariadenia
Prevádzka chybného zariadenia môže spôsobit' vážne zranenia a poškodenie zariadenia.
■ Zariadenie prevádzkujte iba v prípade, ak ie je chybné alebo poškodené a nechýbajú žiadne diely alebo nie sú uvoľnené.
NEBEZPEČENSTVO!
Nebezpečenstvo zasiahnutia elektrickým prúdom počas prevádzky bez ochranného spínača chybového prúdu
Prevádzka zariadenia bez ochranného spínača chybového prúdu pri pripojení na elektrickú siet' môže zásahom elektrického prúdu spôsobit' vážne zranenia a dokonca usmrtenie.
■ Pred pripojením zariadenia skontrolujte, či je v prípojke elektrickej siete ochranný spínač chybového prúdu pre maximálny chybový prúd 0,03 A.
Ak nemôžete stanovit' prítomnosť ochranného spínača chybového prúdu: Použite prídavné prenosné ochranné zariadenie chybového prúdu so zapojeným ochranným vodičom.
Nebezpečenstvo zranenia v dôsledku prevrátenia zariadenia
Prevrátené zariadenie môže spôsobit' vážne zranenia a škody.
■ Zabezpečte, aby sa zariadenie nemohlo prevrátit'.
- Vykonajte vizuálnu kontrolu štiepačky dreva.
Štiepačka dreva sa nikdy nesmie uviest' do prevádzky, ked' niektoré časti zariadenia chýbajú, sú poškodené alebo uvol'nené.
- Vykonajte vizuálnu kontrolu siet'ového kábla.
Chybný sietový kábel (napr. s trhlinami, zárezmi, pomliaždeninami alebo zlomeniami izolácie) nesmie byť používaný.
- Vykonajte vizuálnu kontrolu netesností hydrauliky.
Štiepačka dreva sa nesmie uviest do prevádzky v prípade, ak hydraulika vykazuje netesnosti.
- Štiepačku dreva bezpečne upevnite na zemi pomocou vhodných prostriedkov.
5.2 Uvedenie štiepačky dreva do prevádzky (07, 08)
UPOZORNENIE
Transportné kolesá slúžia na presúvanie štiepačky dreva.
Pri štiepaní musia byt' transportné kolesá z podperných nôh odmontované a namontované do parkovacej polohy.
- Štiepačku dreva nainštalujte na pevný podklad vodorovne, pokiaľ možno s miernym spádom smerom k ovládacej páke (lebo tu sa
nastavujú ventily). V prípade šikmej polohy v smere k štiepaciemu klinu dochádza k strate štiepacej sily.
-
Sieťový kábel uložte tak, aby sa nemohol zlomiť, stlačiť alebo iným spôsobom poškodit'.
-
Sietový kábel pripojte k elektrickej sieti.
-
Odvzdušnovaciu skrutku (07/1) uvolnite o 3 – 4 otáčky.
Upozornenie: Po ukončení prevádzky odvzdušňovaciu skrutku opät' dotiahnite!
- Testovanie bezpečnostného zastavenia:
Jednou rukou zatlačte vypínač (08/1) a podržte ho v zatlačenej polohe.
- Ked' motor dosiahne maximálny počet otáčok, druhou rukou stlačte ovládaciu páku (08/2) celkom dole.
Uvoľnite jeden z dvoch ovládacích prvkov (vypínač alebo ovládaciu páku). Posúvač kmeňov sa musí okamžite zastavit!
■ Uvoľnite druhý ovládací prvok. Posúvač kmeňov sa vráti do východiskovej polohy.
6 OBSLUHA (13)
VAROVANIE!
Nebezpečenstvo zranenia pri prevádzke s viacerými osobami
Prevádzka zariadenia dvomi alebo viacerými osobami môže spôsobit' vážne zranenia.
■ Zariadenie obsluhujte len sami.
Ostatným osobám zabráňte v prístupe a hlavne, aby nechytali kus dreva, ktorý sa práve štiepi.
VAROVANIE!
Nebezpečenstvo zranenia odletujúcim drevom
Odležané tvrdé drevo, nepravidelne narastené vetvy, nerovnomerné kusy dreva a kusy dreva s mnohými hrčami, majú počas štiepania sklon odlietavať. V dôsledku odlietavania kusov dreva môže dôjst’ k vážnym zraneniam.
■ Štiepajte len rovné kusy dreva so zvislou a rovnou plochou rezu.
- Bezpodmienečne noste predpísaný ochranný odev.
POZOR!
Poškodenie pri nevhodnom používaní
Prístroj sa môže poškodit' alebo zničit'.
Pri obsluhovaní prístroja sa vždy zdržiavajte len v obslužnom priestore (13)!
6.1 Štiepanie dreva (08, 12)
VAROVANIE!
Mimo obslužného priestoru hrozí nebezpečenstvo zranenia
Ak sa pri štiepení dreva zdržiavate mimo obslužného priestoru, hrozí nebezpečenstvo vážneho zranenia.
- Pri štiepení dreva sa vždy zdržiavajte len v obslužnom priestore štiepačky dreva.
■ Nikdy neuchopte práve štiepané drevo.
POZOR!
Nebezpečenstvo zranenia v dôsledku neporiadku na pracovisku
Existuje nebezpečenstvo potknutia a pošmyknutia v priestore pracoviska v dôsledku okolo ležiacich kusov dreva a neporiadku.
■ Skladujte naštiepané kusy dreva usporiadane na jednej kope.
■ Z priestoru pracoviska okamžite odstráňte naštiepané kusy dreva a drevené triesky.
-
Drevo položte na štiepačku dreva pozdíž tak, aby bolo podopreté vodiacimi rúrami. Upozornenie: Na štiepačku dreva ukladajte len rovné polená s kolmými a rovnými reznými plochami (12)!
-
Jednou rukou zatlačte vypínač (08/1) a podržte ho v zatlačenej polohe.
-
Ked' motor dosiahne maximálny počet otáčok, druhou rukou stlačte ovládaciu páku (08/2) celkom dole.
Posúvač kmeňov tlačí kus dreva oproti štiepaciemu klinu. Dochádza k štiepaniu dreva.
- Po uvoľnení vypínača a ovládacej páky sa posúvač kmeňov vráti do východiskovej polohy.
6.2 Odstránenie zaseknutého kusa dreva (09)
POZOR!
Ak vyrážate zaseknutý kus dreva zo zariadenia, môže dôjst' k zraneniu a zariadenie sa môže poškodit'.
-
Vezmite obidve ruky zo zapínacieho gombíka a ovládacej páky.
-
Posúvač kmeňov nechajte dobehnút' do úplného zastavenia.
-
Pod zaseknuté drevo zasuňte drevený klin (09/1).
-
Drevený klin stlačte pomocou posúvača kmeňov celkom pod zaseknutý kus dreva.
-
V prípade potreby to zopakujte s väčším dreveným klinom, kým sa kus dreva neuvolní.
7 SPRÁVANIE PRI PRÁCI A TECHNIKA PRÁCE
Štiepajte vždy dobre vysušené drevo. Toto sa dá omnoho l'ahšie štiepať ako čerstvé, vlhké drevo.
- Vel'mi hrubé drevené kmene sa dajú l'ahšie štiepat', ak je ich dížka kratšia.
8 ÚDRŽBA A STAROSTLIVOSŤ
VAROVANIE!
Nebezpečenstvo zranenia pri údržbárskych prácach
Nesprávna údržba môže spôsobit' vážne zranenia a poškodenie zariadenia.
Pred začatím údržbárskych prác odpojte zariadenie od elektrickej siete.
- Opravy na zariadení nechajte vykonat' len v odborných prevádzkach.
8.1 Ošetrovacie práce
Čistenie vodiacej dráhy
- Vodiacu dráha posúvača kmeňov čistte pravidelne, predovšetkým pri štiepaní kusov dreva bohatého na živicu.
8.2.1 Ostrenie štiepacieho klinu
- Štiepací klin v prípade potreby naostrite vhodným pilníkom.
8.2.2 Kontrola a doplnenie hydraulického oleja (10, 11)
Denne kontrolujte hladinu oleja a hydraulický olej vymeňte po 1 roku alebo 150 prevádzkových hodinách. Na doplnenie a výmenu používajte hydraulický olej HLP 46.
VAROVANIE!
Nebezpečenstvo zranenia kvôli prevráteniu
Kolmo vztýčená horizontálna štiepačka dreva sa môže veľmi l'ahko prevrátiť. Z tohto dôvodu hrozí nebezpečenstvo vážnych zranení a poškodenia prístroja.
Nebezpečenstvo poškodenia zariadenia hydraulickým olejom
Nesprávny hydraulický olej, príliš nízka alebo vysoká hladina oleja spôsobia chybné funkcie, ako vytvárajú teplo a môžu poškodit' hydraulické čerpadlo.
■ Používajte výlučne predpísaný hydraulický olej.
■ Pravidelne kontrolujte hladinu oleja a príp. hydraulický olej doplňte.
Na doplnenie používajte hydraulický olej viskóznej triedy HLP 46.
UPOZORNENIE
Hladinu hydraulického oleja vždy kontrolujte pri zasunutom posúvači kmeňov.
- Štiepačku dreva prevráťte cez kolieska, postavte zvisle a počas celého procesu pevne držte.
- Vyskrutkujte tyčku na meranie oleja (10/1) a utrite čistou utierkou bez vlákien.
- Tyčku na meranie oleja zasuňte až po doraz a opät' vytiahnite.
Hladina oleja musí ležat' medzi značkami „min.“ a „max.“ (10). V prípade potreby doplňte lievikom (11/1) hydraulický olej (11/2).
-
Skontrolujte poškodenie tesnenia (10/2) a v prípade potreby vymeňte.
-
Opät' naskrutkujte tyčku merania oleja a len zl'ahka pevne dotiahnite, aby sa zabránilo poškodeniu závitu krytu valca.
UPOZORNENIE
Výmena oleja nie je potrebná.
9 POMOC PRI PORUCHÁCH
Ak sa vyskytne nejaká porucha, vypnite štiepačku dreva a vytiahnite siet'ovú zástrčku. Poruchy, ktoré sa nedajú odstránit' pomocou nasledujúcej tabul'ky, nechajte odstránit' prostredníctvom autorizovaného odborného podniku.
| Porucha Príčina Odstránenie | ||
| Posúvač kmeňa sa nevysúva/nezasúva | Príliš málo hydraulického oleja Doplňte hydraulický olej | |
| Hydraulické čerpadlo je pokazené | Hydraulické čerpadlo nechajte vymenit' odbornej prevádzke alebo servisu AL-KO | |
| Zariadenie stojí šikmo so sklonom k štiepaciemu klinu | Zariadenie postavte vodorovne alebo so sklonom k ovládacej páke | |
| Posúvač kmeňov nemá silu Príliš | málo hydraulického oleja Doplňte hydraulický olej | |
| Zariadenie stojí šikmo so sklonom k štiepaciemu klinu | Zariadenie postavte vodorovne alebo so sklonom k ovládacej páke | |
| Hydraulické čerpadlo píska, posúvač kmeňa sa pohybuje trhane | Príliš málo hydraulického oleja Doplňte hydraulický olej | |
| Zariadenie stojí šikmo so sklonom k štiepaciemu klinu | Zariadenie postavte vodorovne alebo so sklonom k ovládacej páke | |
| Vzduch v obehu Otvorte odvzdušňovaciu skrutku | ||
| Motor sa veľmi zohrieva Prierez predlžovacieho kábla je príliš malý | Použite predlžovací kábel s väčším prierezom kábla | |
| Motor nenaskočí Ochranný vypínač motora sa vypol | Počkajte, kým sa motor ochladí | |
| Siet’ová zástrčka alebo zásuvka sú pokazené | ||
| Chybný sieťový kábel Nechajte skontrolovať a príp. vymenit' odbornému elektrikárovi | ||
| Pokazený elektromotor Nechajte skontrolovať a príp. vymenit' odbornému elektrikárovi | ||
10 PREPRAVA
POZOR!
Nebezpečenstvo poškodenia v dôsledku nesprávnej prepravy
Pri nesprávne vykonanej preprave sa štiepačka dreva môže poškodit'.
Pred každou zmenou polohy vytiahnite zástrčku a dotiahnite odvzdušňovaciu skrutku.
■ Štiepačku dreva dvíhajte len za transportný držiak.
■ Štiepačku dreva nedvíhajte za upevnenie valca, piestnicu alebo iné komponenty.
- Štiepačku dreva nadvihnite za transportný držiak a presúvajte ho t'ahaním alebo tlačením.
11 SKLADOVANIE
- Odpojte štiepačku dreva od elektrickej siete.
- Po každom použití zariadenie dôkladne vyčist'te a – v prípade potreby – nasad'te všetky ochranné kryty. Posúvač kmeňov sa musí nachádzat' v koncovej polohe.
- Zariadenie skladujte na suchom, uzamykatel'nom mieste, mimo dosahu detí.
12 LIKVIDÁCIA
Pokyny k zákonu o elektrických a elektronických prístrojoch (ElektroG)
Elektrické a elektronické staré zariadenia nepatria do domového odpadu, ale je potrebné ich likvidovat samostatne!
Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia pred odovzdaním na likvidáciu vybrat! Ich likvidácia je regulovaná zákonom o batériách.
Majitelia, resp. používatelia elektrických a elektronických prístrojov sú povinní po ich použití odovzdat' ich na recykláciu.
Koncový používatel' je sám zodpovedný za vymazanie údajov o svojej osobe z likvidovaného starého prístroja!
Symbol prečiarknutého smetiska znamená, že elektrické a elektronické prístroje sa nesmú likvidovat’ do domového odpadu.
Elektrické a elektronické prístroje bezodplatne odovzdajte na nasledovných miestach:
■ verejné miesta likvidácie, resp. zberu s oprávnením (napr. komunálne stavebné dvory)
predajné miesta elektrických prístrojov (statické a online), pokiaľ sú obchodníci povinní prevziat’ prístroj alebo ho z vlastnej vôle ponúknut’.
Tieto nariadenia platia len pre prístroje, ktoré boli inštalované a predané v krajinách Európske Únie a ktoré podliehajú Európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu pre likvidáciu elektrických a elektronických starých zariadení platit' odlišné predpisy.
13 ZÁKAZNÍCKY SERVIS
V prípade otázok k záruke, oprave alebo náhradným dielom sa obrát'te, prosím, na najbližší servis AL-KO.
Tento nájdete na internete na nasledovnej adrese:
Prípadné chyby materiálu alebo výrobné chyby na zariadení odstránime počas zákonnej premlčacej lehoty pre nárok na náhradu škody podľa nášho výberu opravou alebo výmenou. Premlčacia lehota sa určuje vždy podľa právnych predpisov krajiny, v ktorej bolo zariadenie zakúpené.
Nárok na uplatnenie záruky akceptujeme len ak:
■ dodržiavate pokyny tohto návodu na použitie.
■ odbornom zaobchádzaní so zariadením
- používaní originálnych náhradných dielov
Nárok na uplatnenie záruky zaniká ak:
■ sa svojvolne pokúšate o opravu
■ svojvol'ne vykonáte na zariadení technické zmeny
■ používate zariadenie v rozpore s určením
Zo záruky sú vylúčené:
poškodenia laku, ktoré vyplývajú z normálneho opotrebovania
diely podliehajúce opotrebeniu, ktoré sú na karte náhradných dielov označené rámčekom
xxxxxx (x)
Záručná doba začína plynúť odo dňa zakúpenia zariadenia prvým koncovým odberateľom. Rozhodujúci je dátum na doklade o zakúpení zariadenia. S týmto vyhlásením o záruke a s originálnym dokladom o zakúpení zariadenia sa obráťte na svojho predajcu alebo na najbližší autorizovaný zákaznícky servis. Zákonné nároky kupujúceho voči predávajúcemu vyplývajúce z chýb výrobku zostávajú týmto vyhlásením nedotknuté.
15 VYHLÁSENIE O ZHODE ES
Týmto vyhlasujeme, že tento produkt vo forme, v akej sa predáva na trhu, spíňa podmienky harmonizovaných smerníc EÚ, bezpečnostných štandardov EÚ a štandardov špecifických pre produkt.
Výrobok
Štiepačky dreva
Sériové číslo
G4064065
Výrobca
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Dokumentácia - oprávnená osoba
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Typ
KHS 3704
KHS 5204
KHS 8552
Smernice EÚ
2006/42/ES
2014/30/EÚ
2011/65/EÚ
Harmonizované normy
EN 60335-1
EN 60204-1
EN 60204-1/A1
EN ISO 12100
EN 61000-3-2
EN 61000-3-11
EN 609-1
Kötz, dňa 11. 10. 2017
Wolfgang Hergeth
Riaditel'
