BRUGSANVISNING LSV 5506 AL-KO

5. Sätt på navkapseln (03/7) (03/d).

(12/1) i eluttaget (12/2) på vedklyven.

2. Dra vedklyven med transporthandtaget till

Oversættelse af den originale brugsanvisning

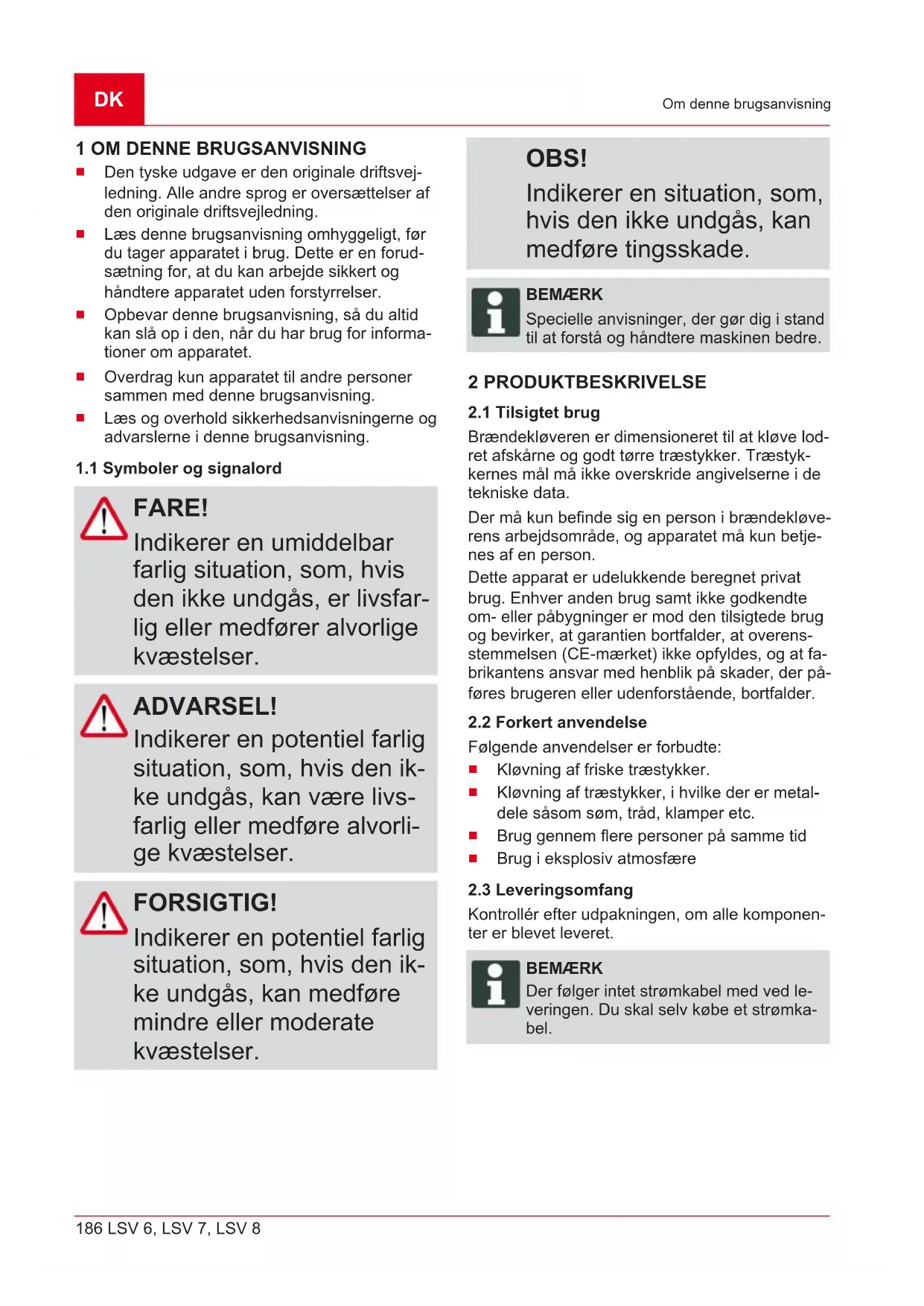

Om denne brugsanvisning

Den tyske udgave er den originale driftsvej- ledning. Alle andre sprog er oversættelser af den originale driftsvejledning.

Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forud- sætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.

Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

1.1 Symboler og signalord

FARE! Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfar- lig eller medfører alvorlige kvæstelser. ADVARSEL! Indikerer en potentiel farlig situation, som, hvis den ik- ke undgås, kan være livs- farlig eller medføre alvorli- ge kvæstelser. FORSIGTIG! Indikerer en potentiel farlig situation, som, hvis den ik- ke undgås, kan medføre mindre eller moderate kvæstelser. OBS! Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade. BEMÆRK Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre. 2 PRODUKTBESKRIVELSE

Brændekløveren er dimensioneret til at kløve lod- ret afskårne og godt tørre træstykker. Træstyk- kernes mål må ikke overskride angivelserne i de tekniske data. Der må kun befinde sig en person i brændekløve- rens arbejdsområde, og apparatet må kun betje- nes af en person. Dette apparat er udelukkende beregnet privat brug. Enhver anden brug samt ikke godkendte om- eller påbygninger er mod den tilsigtede brug og bevirker, at garantien bortfalder, at overens- stemmelsen (CE-mærket) ikke opfyldes, og at fa- brikantens ansvar med henblik på skader, der på- føres brugeren eller udenforstående, bortfalder.

Kløvning af friske træstykker.

Kløvning af træstykker, i hvilke der er metal- dele såsom søm, tråd, klamper etc.

Brug gennem flere personer på samme tid

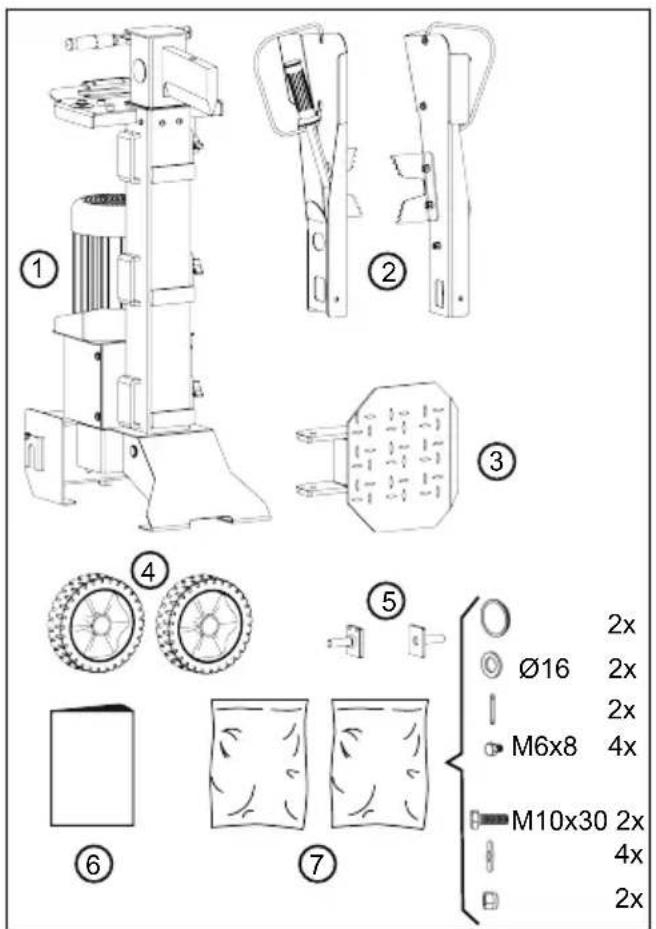

Kontrollér efter udpakningen, om alle komponen- ter er blevet leveret. BEMÆRK Der følger intet strømkabel med ved le- veringen. Du skal selv købe et strømka- bel.442310_a 187 Produktbeskrivelse

Nr. Komponent 1 Basisapparat 2 Betjeningsarme (2 stk.) 3 Kløvebord 4 Hjul (2 stk.) 5 Kardanaksler (2 stk.) 6 Brugsanvisning 7 Poser med smådele (2 stk.):

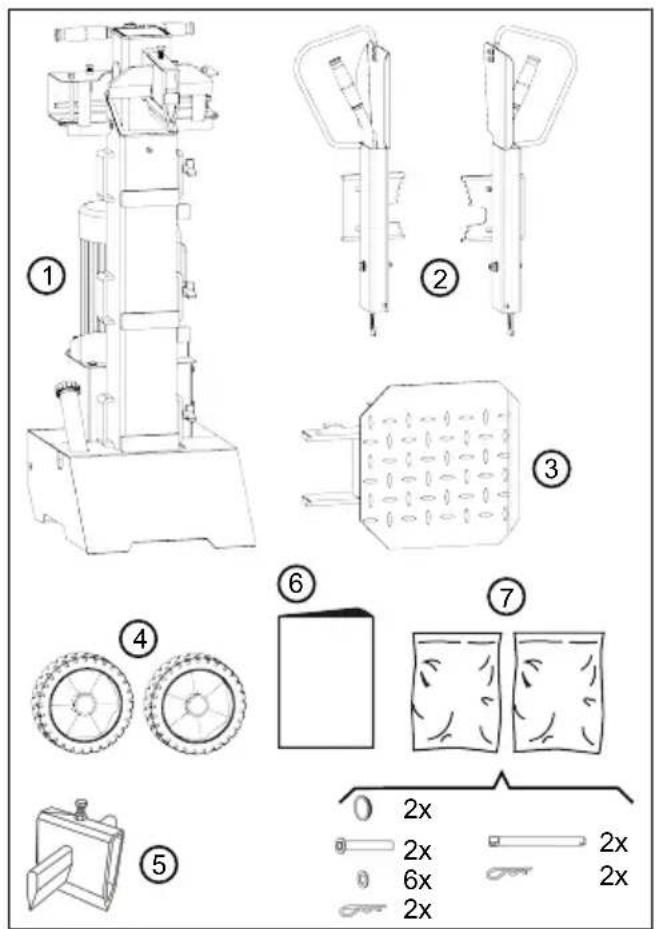

2.3.2 Levering af LSV7 og LSV8

Nr. Komponent 1 Basisapparat 2 Betjeningsarme (2 stk.) 3 Kløvebord 4 Hjul (2 stk.) 5 Kløvekryds 6 Brugsanvisning 7 Poser med smådele (2 stk.):

2.4 Symboler på apparatet

Symbol Betydning Læs brugsanvisningen før brug!DK

188 LSV 6, LSV 7, LSV 8

Produktbeskrivelse Symbol Betydning Bær beskyttelseshandsker! Bær sikkerhedssko! Bær beskyttelsesbriller! Hold hænder væk fra fareområdet! Tag apparatet fra strømmen før vedligeholdelsesarbejder! Hold uvedkommende væk fra fare- området! Hold hænder væk fra fareområdet! Hold hænder væk fra fareområdet! Fjern eller udskift beskadigede dele! Rygning forbudt! Bortskaf ikke hydraulikolien i natu- ren! Fare for udskridning! Hold arbejds- området rent! Symbol Betydning Fare for at snuble! Hold arbejdsom- rådet rent! Hæng ikke apparatet op i krogen!

2.5 Produktoversigt (01)

Brændekløverne består af de følgende kompo- nenter: Nr. Komponent 1 Kløvekile 2 Kløvestolpe 3 Låseskrue til løftestang 4 Transportgreb 5 Løftestang 6 Stikdåse 7 Grøn og rød knap til tænd/sluk 8 Motor 9 Udluftningsskrue og påfyldnings- studs til hydraulikolie 10 Transporthjul 11 Boringer til fiksering på underlag (LSV6) 12 Sideholdere til kløvebordet 13 Kløvebord 14 Betjeningsarm med greb og hånd- beskytter 15 Holdekroge

2.6 Sikkerheds- og beskyttelsesanordninger

Motorværn Overbelastes brændekløveren, slår motorværnet motoren fra. Motorværnets funktion må ikke sæt- tes ud af kraft. Gør som følger, hvis motorværnet har slået brændekløveren fra:

1. Tag brændekløveren fra strømmen.

2. Afhjælp årsagen til overbelastningen.442310_a 189

Sikkerhedsanvisninger

3. Forbind brændekløveren med strømmen igen

efter en afkølingstid på flere minutter.

4. Tænd for brændekløveren.

Tohåndsbetjening Kløvekilen kører kun ned, når begge betjenings- arme udløses på samme tid. Dermed undgås det, at operatørens hænder kommer ind i fareområ- det.

2.7 Elektrisk tilslutning

ADVARSEL! Risiko for kvæstelser pga. strømstød Et defekt netkabel kan medføre alvorlige kvæstel- ser som følge af strøm- stød.

Kontrollér, at netkablet ikke er beskadiget eller skåret igennem.

Den maksimalt tilladte kabellængde må ikke overskrides. Et længere kabel påvirker moto- reffekten og dermed brændekløverens funkti- on.

Netkabel, netstik og koblingsdåse skal være ubeskadigede. Et defekt netkabel (f.eks. på grund af revner, snit-, klem- eller knæksteder i isoleringen) må ikke anvendes.

Reparationer på netkabel, stik og koblingsdå- se må kun udføres af elektrikere.

Stikforbindelserne må ikke blive våde.

Netkablet straks tages fra strømmen i tilfælde af beskadigelse. Krav til den elektriske tilslutning Strømnettet skal være beskyttet mod lavspæn- ding, overspænding, overbelastningsstrøm (16A) samt et HFI-relæ (maks. lækstrøm 0,03A). Yderligere krav til den elektriske tilslutning findes i de tekniske data. Krav til ledningen BEMÆRK Der følger intet strømkabel med ved le- veringen. Du skal selv købe et strømka- bel. Strømkablet skal overholde følgende krav: Til LSV6 og LSV7:

Maksimal kabellængde: 10m Til LSV8:

Maksimal kabellængde: 10m 3 SIKKERHEDSANVISNINGE

FARE! Livsfare og fare for me- get alvorlige kvæstelser, hvis sikkerhedsanvisnin- gerne ikke er læste Manglende kendskab til sikkerhedsanvisningerne og betjeningsanvisninger- ne kan medføre meget al- vorlige kvæstelser samt være livsfarlige.

Overhold alle sikker- hedsanvisninger og be- tjeningsanvisninger i nærværende brugsan- visning samt i brugsan- visningerne, som der henvises til, før appara- tet bruges.

Sikkerhedsanvisninger

Børn under 16 år og personer, der ikke har læst brugsanvis- ningen, må ikke bruge appara- tet. Overhold eventuelle natio- nale sikkerhedsbestemmelser vedrørende brugerens mini- mumsalder.

Apparatet må ikke betjenes, hvis du er påvirket af alkohol, narkotika eller medicin.

For at undgå kvæstelser på krop og lemmer samt høre- skader skal der bæres særligt tøj og beskyttelsesudstyr.

Tøjet skal være formålstjenligt (tætsiddende) og må ikke hin- dre bevægelsesfriheden. Bær altid hårnet, hvis du har langt hår. Bær aldrig løst tøj eller til- behør, som kan blive trukket ind i apparatet, f.eks. halstør- klæder, vidde skjorter eller lange halskæder.

Det personlige beskyttelses- udstyr består af:

Lange bukser og fast skotøj

3.3 Arbejdspladssikkerhed

OBS. Brugeren er ansvarlig for de ulykker eller skader, der kan tilstøde andre personer eller deres ejendom.

Brug kun apparatet til de op- gaver, det er beregnet til. Hvis apparatet ikke bruges som til- sigtet, er der risiko for kvæ- stelser og tingsskader.

Tænd kun for apparatet, når der ikke opholder sig andre personer eller dyr i arbejds- området.

Overhold en sikkerhedsaf- stand til personer og dyr. Sluk for apparatet, hvis personer eller dyr nærmer sig.

Apparatet er ikke beskidt.

Maskinen er ikke beskadi- get.

Alle betjeningselementer fungerer.442310_a 191 Sikkerhedsanvisninger

Overbelast ikke apparatet. Det er beregnet til lette arbej- der i privat område. Overbe- lastning fører til beskadigelse af apparatet.

Brug aldrig apparatet med slidte eller defekte dele. Ud- skift altid defekte dele med originale reservedele fra fabri- kanten. Bruges apparatet med slidte eller defekte dele, kan garantikrav ikke gøres gæl- dende over for fabrikanten. BEMÆRK Reparationer må kun gen- nemføres af kompetente fagværksteder eller vores AL-KO serviceafdelinger.

3.6 Elektrisk sikkerhed

Apparatets tilslutningsstik skal passe til stikdåsen. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sammen med beskyttelsesjordede appa- rater. Stik uden adaptere og passende stikdåser mindsker risikoen for strømstød.

Undgå, at kroppen kommer i kontakt med jordede gen- stande som rør, radiatorer, komfurer og køleskabe. Der er øget risiko for strømstød, hvis din krop har jordforbindel- se.

Beskyt elværktøjet mod regn og væde. Hvis der træn- ger vand ind i et el-redskab, øges risikoen for strømstød.

Brug ikke kablet uhensigts- mæssigt, når du bærer el- redskabet, hænger det op eller trækker det ud af stik- ket. Hold kablet på afstand af varme, olie, skarpe kanter eller bevægelige dele på hækkeklipperen. Kabler, der er beskadigede eller i urede, øger risikoen for elektrisk stød.

Når du arbejder med et el- redskab under åben him- mel, må du kun bruge for- længerledninger, der er eg- net til udendørs anvendel- se. Når der anvendes lednin- ger, der egnet til udendørs brug, mindskes risikoen for elektrisk stød.

Hvis det ikke kan undgås at betjene redskabet i fugtige omgivelser, skal der anven- des et fejlstrømsrelæ. Bru- gen af et fejlstrømsrelæ mind- sker risikoen for elektrisk stød.DK

192 LSV 6, LSV 7, LSV 8

Sikkerhedsanvisninger

3.7 Brug og håndtering af el-

Overbelast ikke apparatet. Brug kun det el-redskab, der er bestemt til arbejdet. Du arbejder bedre og sikrere med det korrekte el-redskab inden for det angivne ydelses- område.

Brug ikke el-redskaber, med defekte kontakter. Et el-red- skab, der ikke længere kan tændes og slukkes, er farligt og skal repareres.

Træk stikket ud af stikdå- sen, og/eller fjern batteriet, før du indstiller på appara- tet, skifter tilbehørsdele el- ler lægger apparatet til side. Disse forsigtighedsregler for- hindrer, at el-redskabet star- tes utilsigtet.

Opbevar el-redskaber, der ikke er i brug, uden for børns rækkevidde. Lad ikke personer, der ikke er fortro- lige med redskabet eller ik- ke har læst disse anvisnin- ger, bruge redskabet. El-red- skaber er farlige, hvis de bru- ges af uerfarne personer.

Plej el-redskaber med om- hu. Kontroller, om bevæge- lige dele fungerer som de skal og ikke sidder i klem- me, om dele er i stykker el- ler beskadiget på en sådan måde, at elværktøjets funk- tion er nedsat. Få beskadi- gede dele repareret, før red- skabet bruges. Mange ulyk- ker har deres årsag i dårligt vedligeholdte el-redskaber.

Hold skærende/klippende redskaber skarpe og rene. Omhyggeligt plejede skæren- de/klippende redskaber med skarpe skære-/klippekanter går ikke så let fast og er lette- re at styre.

Brug el-redskaber, tilbehør, påstikværktøj osv. i over- ensstemmelse med anvis- ningerne. Tag højde for ar- bejdsforholdene og aktivite- ten, der skal udføres. Der er risiko for, at der kan opstå far- lige situationer, hvis el-red- skaber bruges til andet end det, de er beregnet til.

3.8 Sikkerhedsanvisninger

Lad ikke apparatet være uden opsyn, når det er klart til drift.

Rengør apparatet efter hver brug.

Sørg for, at uvedkommende ikke kan få adgang til appara- tet.

Apparatet må kun betjenes af en person.442310_a 193 Udpakning af apparatet (02)

Bevæg aldrig apparatet, mens motoren er i gang.

Vedligeholdelses- og ren- gøringsarbejde

Grib ikke ind i kløvekilen. 4 UDPAKNING AF APPARATET (02) ADVARSEL! Fare for komme i klem- me, hvis apparatet væl- ter! Apparatet er tungt! Når det vælter, kan legemsdele komme i klemme og per- soner blive alvorligt kvæ- stede.

I skal mindst være to om at pakke apparatet ud!

Undgå, at apparatet vælter, idet der lægges klodser eller kiler under! Hvis kassen med brændekløveren ikke er i en lodret position:

1. Vær to om at løfte kassen (02/1) op i den ene

side (02/a). Pas på, at den ikke rutscher. Hvis nødvendigt: Læg en klods (02/2) under for at understøtte kassen.

2. Ret kassen så meget op, til den står lodret

3. Skær forsigtigt kassen op ved den nederste

kant med en kniv (02/3), så apparatet ikke bliver beskadiget.

4. Løft kassen af apparatet (02/b).

5. Kontrollér leveringsomfanget (se kapitel 2.3

"Leveringsomfang", side186). 5 MONTERING ADVARSEL! Fare ved ufuldstændig montering! Bruges en ufuldstændigt monteret maskine, kan det medføre alvorlige kvæstel- ser.

Brug kun maskinen, når den er helt monteret!

Kontroller, om alle sik- kerheds- og beskyttel- sesanordninger er tilste- de og fungerer, før ma- skinen tilsluttes!

5.1 Montering af LSV6

5.1.1 Montering af hjul (03)

3. Skub et hjul (03/4) og en underlagsskive

len, så hjulet ikke kan løsne sig og falde af (03/c).

5. Tryk hjulkappen (03/7) på plads (03/d).

1. Læg betjeningsarmen (04/1) op på tværpla-

den (04/2) således, at monteringshullerne på dem ligger over hinanden. Før pumpestyrin- gens (04/3) greb gennem i betjeningsarmens udsparing. Bemærk:Sørg ubetinget for, at pumpestyrin- gens greb er sat korrekt på!

2. Stik bolten M10x30 (04/4) med underlags-

skiven (04/5) gennem boringerne på betje- ningsarmen og tværpladen.

3. Sæt den anden underlagsskive (04/6) og den

5.2.1 Montering af hjul (05)

4. Tryk hjulkappen (05/6) på plads (05/c).

1. Træk fjedersplitten (06/1) ud af låsebolten

2. Træk låsebolten ud af tværbøjlen (06/3).

4. Sæt betjeningsarmen (06/4) ind i tværbøjlen

(06/3) samt på pumpestyringens greb (06/5). Bemærk:Sørg ubetinget for, at pumpestyrin- gens greb er sat korrekt på!

5. Sæt låsebolten (06/2) ind i boringerne, der er

over hinanden på tværbøjlen (06/3) og betje- ningsarmen (06/4), til den går i hak.

6. Skub fjedersplitten (06/1) ind i boringen på lå-

sebolten (06/2), til den går i hak.

5.3 Montering af kløvebord (07, 08)

Der er sideholdere (07/1) i tre højder på kløve- stolpen til kløvebordets (07/2) montering, så du kan tilpasse dets højde til træstykkerne, der skal kløves.

1. Skru låseskruen (08/1) så meget ud af side-

holderen (08/2) som muligt, så kløvebordet (08/3) kan skubbes på plads.

kløvebordet, så det fastgøres. Gå frem i omvendt rækkefølge for at afmontere kløvebordet.

kløvekrydset fastgøres.

(10) Der er en holdekrog på hver betjeningsarm. Hol- dekrogene kan forskydes alt efter diameteren for det stykke træ, der skal kløves. Indstil begge hol- dekroge til det samme mål:

2. Forskyd holdekrogen (10/2) til det ønskede

3. Spænd låseskruerne (10/1) til igen.442310_a 195

Ibrugtagning 6 IBRUGTAGNING

6.1 Opstilling og tilslutning af

brændekløveren FARE! Fare for elektrisk stød hvis der ikke bruges et fejlstrømsrelæ Bruges apparatet uden fejlstrømsrelæ i nettet, kan der ske alvorlige kvæstel- ser, som kan være livsfarli- ge, pga. elektrisk stød.

Kontrollér, om der er in- stalleret et fejlstrømsre- læ i nettet til en maksi- mal lækstrøm på 0,03A, før apparatet til- sluttes.

Hvis du ikke kan se, om der er installeret et fejl- strømsrelæ: Brug en ekstra mobil fejlstrøms- afbryder med koblet jordleder. ADVARSEL! Fare for kvæstelse hvis apparatet vælter Vælter apparatet, kan det medføre alvorlige kvæstel- ser og skader.

Sørg for, at apparatet ik- ke kan vælte.

1. Stil brændekløveren vandret på et plan, fast

underlag. Stil ikke brændekløveren på strøm- kablet! Bemærk:Læg intet materiale under brænde- kløveren for at ændre apparatets højde eller for forbedre stabiliteten. Står brændekløveren skævt og/eller ustabilt, skal den stilles op et andet sted. Det er ikke tilladt at bruge appa- ratet på bløde underlag, såsom græs eller grus, da apparatet kan synke ned eller vælte under brugen.

2. Udlæg netkablet således, at det ikke knæk-

ker, kommer i klemme eller kan beskadiges på anden måde.

3. Sæt kablet i stikdåsen (01/6) på apparatet,

og forbind derefter strømkablet med strøm- men. Bemærk:Når apparatet skal slukkes, skal strømkablet trækkes ud af stikdåsen i væg- gen først.

Sluk med det samme for brændekløveren efter tilslutningen, hvis moto- ren drejer i den forkerte retning eller hvis kløve- kilen ikke kører op.

Ompol netspændingens faser.

Tryk på den grønne knap (11/1) og deref- ter på den røde knap (11/2) for at lade motoren starte et øjeblik.

2. Er omdrejningsretningen ikke korrekt: se ka-

6.3 Ompoling af netspændingens faser

1. Sluk brændekløveren med det samme, og

2. Stik en kærvskruetrækker ind i fasevenderen

(12/1) i stikdåsen (12/2) på brændekløveren.

3. Tryk fasevenderen ind, og drej den 180°.

4. Sæt kablet i stikdåsen.

5. Tænd for brændekløveren, og kontrollér igen

motorens omdrejningsretning. Kløvekilen skal køre opefter.

6.4 Udførelse af funktionstest (13)

1. Tryk på den grønne knap (13/1) for at tænde

apparatet. Kløvekilen kører automatisk op.

Er kløvekilen allerede i den øverste posi- tion, skal du trykke begge betjeningsar- me ned et øjeblik, og derefter slukke og tænde brændekløveren igen. Tryk på den røde knap (13/2) for at slukke apparatet.

På LSV8, hvis kløvekilen ikke kører op: Sluk for brændekløveren med det sam- me, så apparatet ikke bliver beskadiget. Kontrollér motorens omdrejningsretning, og korrigér efter behov (se kapitel 6.2 "Kontrol af motorens omdrejningsretning [LSV 8] (11)", side195).

2. Udførelse af funktionstest:

Tryk begge betjeningsarme ned samti- digt. Kløvekilen skal køre ned og stoppe ca. 5cm over bordets øverste position.

Slip begge arme samtidigt. Kløvekilen kører op.

3. Er det meget koldt, skal kløvekilen køre varm

i tomgang i ca. 15min, så hydraulikolien var- mes op. 7 BETJENING ADVARSEL! Fare for kvæstelser, hvis apparatet bruges af flere personer på samme tid Bruges apparatet af to el- ler flere personer, kan der ske alvorlige kvæstelser.

Apparatet må kun betje- nes af en person ad gangen.

Hold uvedkommende væk fra området, og sørg især for, at de ikke tager fat om træstykket, der netop kløves. OBS! Fare for beskadigelse pga. ukorrekt håndtering Apparatet kan blive beska- diget eller ødelagt af for- kert kløvning af træstykker.

Placer altid træstykket lodret, dvs. i retning af træfibrene, aldrig på tværs.

Tving aldrig kløvningen af et træstykke i flere sekunder.442310_a 197 Betjening ADVARSEL! Fare for kvæstelser, hvis træ knuses Hård træ, der har været lagret i lang tid, uregel- mæssigt voksende grene, ujævne træstykker med mange grene knuses ofte under kløvningen. Træ- stykker, der flyver omkring i luften, kan medføre alvor- lige kvæstelser.

Kløv derfor kun lige træ- stykker med en lodret og lige snitflade.

Kløv kun godt tørret træ. Dette kan nemmere kløves end frisk, fugtigt træ.

Meget tykke træstammer kan nem- mere kløves, hvis de ikke er for lan- ge.

ADVARSEL! Fare for kvæstelse pga. mangelfuldt apparat Bruges et mangelfuldt ap- parat, kan det medføre al- vorlige kvæstelser og be- skadigelse af apparatet.

1. Udfør en synskontrol af brændekløveren.

Brændekløveren må ikke tændes, hvis der mangler dele på apparatet, hvis dele er defekte eller løse.

2. Udfør en synskontrol af netkablet.

Et defekt netkabel (f.eks. på grund af rev- ner, snit-, klem- eller knæksteder i isole- ringen) må ikke anvendes.

3. Udfør en synskontrol for lækager på hydrauli-

Brændekløveren må ikke tændes, hvis hydraulikken har lækager.

5. Udfør en funktionstest af betjeningsarmene

(se kapitel 6.4 "Udførelse af funktionstest (13)", side196).

7.2 Indstilling af kløvebord

1. Indstil kløvebordet til højden på det stykke

træ, der skal kløves (se kapitel 5.3 "Monte- ring af kløvebord (07, 08)", side194).

7.3 Indstilling af endestop (14)

1. Placer træstykket på kløvebordet.

3. Når kløvekilen er ca. 3-5cm over træstykket:

5. Løsn låseskruen (14/1), og træk løftestangen

6. Spænd låseskruen til igen.

7. Tænd apparatet. Kløvekilen kører op.

7.4 Kløvning af træstykker (15)

FORSIGTIG! Fare for kvæstelser, hvis arbejdsområdet ikke ryd- des op Der er fare for at kunne snuble eller glide i arbejds- området pga. træstykker og uorden.

Opbevar træstykkerne, der skal kløves, ordent- ligt i en stabel.

Fjern kløvede træstyk- ker og spån med det samme fra arbejdsom- rådet.

1. På LSV7 og LSV8: Indstil holdekrogene til

diameteren på det stykke træ, der skal kløves (se kapitel 5.5 "Montering af holdekroge [LSV7, LSV8] (10)", side194).

2. Placer træstykket helt lodret på kløvebordet.

Bemærk:Træstykket skal selv kunne stå på kløvebordet. Kløv ikke træstykker, der står skævt!

3. Tryk begge betjeningsarme sammen på sam-

me tid, så træstykket klemmes fast (15/a).

4. Tryk begge betjeningsarme ned samtidigt

(15/b). Kløvekilen kører ned (15/c).

5. Når kløvekilen har kløvet træet helt: Slip beg-

ge betjeningsarme, så kløvekilen kører op.

6. Fjern kløvede træstykker fra arbejdsområdet.

7.5 Fjern fastklemt træstykke

FORSIGTIG! Fare for kvæstelser, hvis fastklemte træstykker slår omkring Slår et fastklemt træstykke mod apparatet, kan det medføre kvæstelser og be- skadigelse af apparatet.

Slå aldrig et fastklemt træstykke frit med et værktøj.

1. Kør kløvekilen helt op.

2. Placer et kileformet træstykke på kløvebor-

3. Kør kløvekilen ned. Det fastklemte træstykke

trykkes fremefter af det kileformede træstyk- ke.

4. Dette trin gentages med stigende kilestørrel-

ser, indtil det fastklemte træstykke har løsnet sig.

8 SERVICE OG VEDLIGEHOLDELSE

ADVARSEL! Fare for kvæstelser un- der vedligeholdelsesar- bejdet En ukorrekt udført vedlige- holdelse kan medføre al- vorlige kvæstelser og be- skadigelse af apparatet.

Tag apparatet fra strøm- men før vedligeholdel- sesarbejder.

Lad reparationer på ap- paratet blive udført af fagfolk.442310_a 199 Service og vedligeholdelse

8.1.1 Smøring af glideflader (16)

Udfør dette regelmæssigt, især hvis harpikshol- digt træ skal kløves:

2. Smør glidefladerne ind med et harpiks- og

Når kløvekilen er blevet stump efter lang tids brug:

1. Fjern aflejringer af materiale på kløvekilen

med en egnet fil, og slib derefter kløvekilen til.

2. Påfør olie eller smøremiddel på de bearbej-

8.2.2 Kontrol og efterfyldning af

hydraulikolie (17) Kontrollér oliestanden dagligt, og udskift hydrauli- kolien efter 1 år eller 150 driftstimer. Der skal bru- ges hydraulikolie HLP46 til efterfyldning og ud- skiftning. OBS! Fare for skader på appa- ratet pga. hydraulikolie Forkert hydraulikolie eller en for ringe mængde eller for høj oliestand medfører fejlfunktioner samt var- mepåvirkning og kan be- skadige hydraulikpumpen.

Kontrollér regelmæssigt oliestanden, og fyld evt. efter med hydraulikolie.

1. Placer brændekløveren lodret, og tag den fra

2. Lad brændekløveren vente nogle minutter, så

olien synker ned på bunden.

3. Skru oliemålepinden (17/1) ud af oliepåfyld-

ningsstudsen (17/2), og tør den af med en ren, fnugfri klud. Kontrollér oliestanden

1. Skub oliemålepinden helt ind og træk den ud

standen skal ligge mellem den øverste (17/3) og den nederste (17/4) markering. Fyld efter med hydraulikolie Ligger oliestanden under den nederste marke- ring:

1. Fyld hydraulikolie (17/5) i oliepåfyldnings-

studsen. Brug evt. en tragt. Der må ikke kom- me fremmede partikler i olietanken!

2. Kontrollér oliestanden (se oven over).

3. Skru oliemålepinden på plads, og spænd let

til. Skift hydraulikolie Hydraulikolien skal udskiftes helt én gang om året.

1. Placer en opsamlingsbeholder til olien (17/6)

under brændekløveren.

2. Drej olieaftapningsskruen (17/7) ud med tæt-

ningsringen (17/8), og lad al olie sive ned i opsamlingsbeholderen. Bortskaf den gamle olie korrekt!

3. Sæt tætningsringen på olieaftapningsskruen,

og skru begge sammen.

Træk stikket ud før hver transport.

Skal der bruges en kran: Løft ikke apparatet i de enkelte dele eller i transportgrebet! Fikser det, og løft det med sta- bile hejsekabler. ADVARSEL! Fare for komme i klem- me, hvis apparatet væl- ter! Apparatet er tungt! Når det vælter, kan legemsdele komme i klemme og per- soner blive alvorligt kvæ- stede.

Apparatet skal transpor- teres meget forsigtigt.

Fjern hindringer på den planlagte transportvej.

1. Tag om brændekløveren med begge hænder

på transportgrebet (18/1), og vip den en smu- le, så den står på hjulene (18/2) (18/a).

2. Træk brændekløveren i transportgrebet hen

til det ønskede sted (18/b). 10 OPBEVARING

1. Tag brændekløveren fra strømmen.

2. Apparatet skal gøres grundigt rent efter hver

brug. Placer evt. også alle sikkerhedsafdæk- ninger. Kløvekilen skal være i endepositio- nen.

3. Opbevar apparatet i et tørt, aflåst rum og util-

gængeligt for børn. 11 BORTSKAFFELSE Henvisninger til loven om elektrisk og elektronisk udstyr (EEE)

Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige hus- holdningsaffald, men skal bortskaffes særskilt!

Udtjente batterier samt udtjente genoplade- lige batterier, som ikke er fast monteret i det brugte redskab, skal tages ud, før red- skabet smides ud! Bortskaffelsen af batteri- er er reguleret af loven.

Ejeren eller brugeren af elektrisk og elektronisk udstyr er forpligtet til at til- bagesende redskabet efter brug iht. lo- ven.

Slutbrugeren er selv ansvarlig for at slet- te alle personlige data på det gamle red- skab! Symbolet på en overstreget affaldsspand bety- der, at elektrisk og elektronisk udstyr ikke må smides ud med det almindelige husholdningsaf- fald. Elektrisk og elektronisk udstyr kan afleveres uden vederlag de følgende steder:

Offentlige affaldsdeponier (f.eks. kommunale lossepladser)

Forretninger, der sælger elektrisk udstyr (sta- tionære og online), hvis forhandleren er for- pligtet til at tage redskabet retur eller hvis for- handleren tilbyder dette selv.442310_a 201 Kundeservice/service Disse informationer gælder kun for udstyr, der er installeret og solgt i EU-lande, hvor EU-direktivet 2012/19/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestem- melser for bortskaffelse af elektrisk og elektronisk udstyr. 12 KUNDESERVICE/SERVICE Henvend dig til nærmeste AL-KOserviceværk- sted ved spørgsmål til garanti, reparation eller re- servedele. Disse oplysninger findes på internettet på adres- sen: www.al-ko.com/service-contactsDK

Sluk for brændekløveren, og tag netstikket ud, hvis der opstår forstyrrelser! FORSIGTIG! Fare for kvæstelser Skarpe samt bevægelige maskindele kan medføre kvæstelser.

Bær altid handsker under vedligeholdelse, pleje samt ren- gøring af maskinen! Forstyrrelse Årsag Afhjælpning Motoren starter ikke. Motorafbryderen har slået fra. Vent, til motoren er kølet af. Netstik eller stikdåse defekt Få kontrolleret og evt. udskiftet af en elektriker. Defekt strømkabel Få kontrolleret og evt. udskiftet af en elektriker. Defekt motor Få kontrolleret og evt. udskiftet af en elektriker. Den grønne startknap holder ik- ke, efter den er blevet trykket ind Der er ingen nulleder eller fase tilsluttet. Få kontrolleret og evt. udskiftet af en elektriker. Defekt afbryder Kløvekilen kører ikke ud/ind, men motoren er i gang. For lidt hydraulikolie Fyld efter med hydraulikolie. Defekt hydraulikpumpe Få hydraulikpumpen udskiftet af en forhandler eller et AL-KO serviceværksted. Ventil ikke åben pga. en løs for- bindelse. Spænd løse dele til. Betjeningshåndtag eller forbin- delsesdele bøjede Få bøjede dele repareret. På LSV8: Motorens omdrej- ningsretning er forkert pga. spændingens forkerte fasetil- slutning Ompol netspændingens faser på brændekløverens stikdåse. Få kontrolleret og evt. rettet til af en elektriker. Kløvekilen har ingen kraft. For lidt hydraulikolie Fyld efter med hydraulikolie. Bøjet stangsystem Få hydraulikpumpen udskiftet af en forhandler eller et AL-KO serviceværksted. Unormal støj eller vibrationer For lidt hydraulikolie Fyld efter med hydraulikolie. Hydraulikpumpen piber, kløveki- len bevæger sig i ryk. For lidt hydraulikolie Fyld efter med hydraulikolie. Luft i hydraulikkredsløbet Åbn udluftningsskruen.442310_a 203 Garanti Forstyrrelse Årsag Afhjælpning Motoren bliver meget varm. Forlængerkablets tværsnit er for lille Brug et forlængerkabel med et større tværsnit. Manglende fase Få kontrolleret og evt. rettet til af en elektriker. BEMÆRK Ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe, bedes du henvende dig til vores kundeservice. 14 GARANTI Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt. Vores garanti gælder kun, hvis:

egenhændige forsøg på reparation

egenhændige tekniske ændringer

ukorrekt brug Følgende er ikke omfattet af garantien:

Sliddele, der er markeret med ramme xxxxxx (x) på reservedelslisten Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor apparatet er købt, eller den nærmeste autoriserede kundeser- vice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler. 15 EF-OVERENSSTEMMELSESERKLÆRING Vi erklærer hermed, at dette produkt ved salg opfylder kravene i de harmoniserede EU-direktiver, EU- sikkerhedsnormerne samt de produktspecifikke normer. Produkt Trækløver Serienummer G4032012 Producent AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Ansvarlig for dokumentationen Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Type LSV6 LSV7 LSV8 EU-direktiver 2006/42/EF 2014/30/EU 2011/65/EU Harmoniserede standarder EN 60204-1:2006+A1:2009 EN 609:1999+A2:2009 EN 55014-1:2006+A2:2011 EN 55014-2:1997+A2:2008 EN 61000-3-2:2014 EN 61000-3-11:2000 Kötz, 17-08-2017 Wolfgang Hergeth Managing DirectorNO

Nr. Komponent 1 Basismaskin 2 Betjeningsarmer (2 stk.) 3 Kløvebord 4 Hjul (2 stk.) 5 Flytende aksler (2 stk.) 6 Bruksanvisning 7 Poser med smådeler (2 stk.):

Nr. Komponent 1 Basismaskin 2 Betjeningsarmer (2 stk.) 3 Kløvebord 4 Hjul (2 stk.) 5 Kløyvekryss 6 Bruksanvisning 7 Poser med smådeler (2 stk.):

12 Sideholdere for kløvebordet 13 Kløvebord 14 Betjeningsarm med betjeningsspak og håndbeskyttelse 15 Holdeklør

Sikkerhetshenvisninger

Kontroller at nettkabelen ikke er skadet eller kut- tet av.

Sikkerhetshenvisninger

Langbukser og solide sko

Du skal kun benytte maskinen til den typen arbeider den er ment for. Bruk som ikke er for- skriftsmessig kan forårsake personskader eller materielle skader.

Du skal kun benytte maskinen under følgende vilkår:

Maskinen er ikke tilsmus- set.

Alle betjeningselementer fungerer.442310_a 211 Sikkerhetshenvisninger

Maskinen må ikke overbelas- tes. Det er kun ment til privat bruk ved lette arbeider. Over- belastning medfører skader på maskinen.

Sikkerhetshenvisninger

Maskinen må ikke overbe- lastes. Bruk elektroverktøy- et som er beregnet til arbei- det du skal utføre. Du arbei- der bedre og sikrere i det an- gitte effektområdet med et elektroverktøy som passer.

5. Sett hjulkapselen (03/7) på (03/d).NO

2. Forskyv holdekloen (10/2) til ønsket mål.

Kontroller at maskinen ikke kan velte.

Vedkløyveren må ikke slås på når det hy- drauliske systemet har lekkasjer.

1. Sett et trestykke på kløvebordet.

7.4 Kløve trestykker (15)

2. Sett et trestykke loddrett på kløvebordet.

Merk:Trestykket må selv kunne stå på klø- vebordet. Du må ikke kløve vedkubber som står skrått!

2. Plasser et kileformet trestykke på kløvebor-

stussen. Bruk ev. trakt. Ingen fremmedpar- tikler må komme i oljetanken!
