Tuotetyyppi	IP-valvontakamera
Merkki	Konig
Malli	SASIPCAM105
Mobiilisovellus	uCare Cam (ilmainen)
Yhteensopivuus	Android 4.0+ ja iOS 5.0+
Virtalähde	5V DC -verkkolaite
Wi-Fi-yhteys	IEEE 802.11 b/g/n (reitittimen tai WPS:n kautta)
Asennus	Plug & Play, määritys sovelluksen kautta
Yönäkö	Kyllä (IR-LED)
Kaksisuuntainen ääni	Kyllä (sisäänrakennettu mikrofoni ja kaiutin)
Liiketunnistus	Kyllä, sähköposti- tai sovellusilmoituksilla
Valoisuusanturi	Kyllä
Paikallinen tallennus	micro SD -korttipaikka
LED-tilan ilmaisin	Kyllä (vihreä, punainen, oranssi)
WPS / nollauspainike	Kyllä
Wi-Fi-antenni	Kyllä, sisäänrakennettu
QR-koodi	Kyllä, kameran takana
Oletustunnukset	Admin / 0000 (kameran oletussalasana)
Hoito	Puhdista kuivalla liinalla; älä käytä liuottimia
Turvallisuus	Pääkäyttäjän salasana vaihdettavissa
Takuu	Takuu raukeaa luvattomien muutosten yhteydessä

Usein kysytyt kysymykset - SASIPCAM105 KONIG

Kuinka asentaa kamera reitittimen tilassa?

Kytke virta, odota että LED-merkkivalo vilkkuu punaisena ja sitten muuttuu punaiseksi/vihreäksi. Avaa uCare Cam -sovellus, valitse 'Reititintila' ja noudata näytön ohjeita yhdistääksesi kameran Wi-Fi-verkkoosi.

Kuinka asentaa kamera WPS-tilassa?

Varmista, että reitittimesi tukee WPS:ää. Kytke kamera päälle, odota että LED vilkkuu punaisena/vihreänä, paina kameran WPS-painiketta 2 sekunnin ajan, ja paina sitten reitittimen WPS-painiketta. Käytä uCare Cam -sovellusta viimeistelläksesi määrityksen.

Mitä tehdä, jos LED-merkkivalo ei vilku punaisena ja vihreänä?

Paina WPS / nollauspainiketta yli 10 sekunnin ajan käynnistääksesi kameran uudelleen. Odota kunnes LED vaihtaa punaisen ja vihreän välillä ennen asennuksen jatkamista.

Kuinka palauttaa kamera tehdasasetuksiin?

Pidä WPS / nollauspainiketta painettuna yli 10 sekunnin ajan. LED syttyy vihreänä, sitten vilkkuu kahdesti punaisena ennen kuin muuttuu vihreäksi: kamera on nollaustilassa. Vapauta painike ja odota kunnes LED vaihtaa punaisen ja vihreän välillä.

Kuinka lisätä jo asennettu kamera sovellukseen?

Avaa uCare Cam -sovellus, paina '+' -merkkiä oikeassa yläkulmassa, valitse 'Skannaa kameran QR-koodi', ja skannaa kameran takana oleva QR-koodi. Syötä kameran nimi ja salasana, ja vahvista.

Mitkä ovat oletustunnukset sovellukselle ja kameralle?

uCare Cam -sovelluksen oletussalasana on '0000'. Pääkäyttäjän nimi on 'admin' ja sen salasana on myös '0000'. On erittäin suositeltavaa vaihtaa ne asennuksen jälkeen.

Onko uCare Cam -sovellus ilmainen?

Kyllä, uCare Cam -sovellus on ilmainen ja saatavilla Google Playsta Androidille ja App Storesta iOS:lle.

Kuinka käyttää kaksisuuntaista äänitoimintoa?

Kun kamera on yhdistetty uCare Cam -sovelluksessa, siirry katseluikkunaan. Näet mikrofonin ja kaiuttimen kuvakkeet. Paina mikrofonikuvaketta puhuaksesi, ja aktivoi kaiutin kuullaksesi kameran äänet.

Mitä tehdä, jos kamera ei yhdistä Wi-Fiin?

Tarkista, että kamera on reitittimen kantaman sisällä ja että reititin toimii oikein. Varmista, että Wi-Fi-salasana on oikein. Jos ongelma jatkuu, nollaa kamera ja yritä asennusta uudelleen. Voit myös käyttää WPS-tilaa, jos reitittimesi tukee sitä.

Kuinka katsella tallennettuja kuvia ja videoita?

uCare Cam -sovelluksessa voit avata tallenteiden gallerian. Liikkeentunnistuksen yhteydessä otetut kuvat ja videot tallennetaan micro SD -kortille tai sovellukseen. Voit toistaa niitä milloin tahansa käyttöliittymästä.

KÄYTTÖOHJE SASIPCAM105 KONIG

BRUGERVEJLEDNING (s. 157)

VEILEDNING (s. 16g)

MHCTPYKUN1 (181 ctp.)

KILAVUZ (s.193)

KASUTUSJUHEND (1k. 205)

NAVOD (s. 217)

ROKASGRAMATA (Ipp. 22g)

NAUDIOJIMO VADOVAS (241 p.)

PRIRUCNIK(str.253)

PbKOBOACTBO (p.265)

INSTRUKCJA OBSLUGI(str.278)

IP camera

KONIG

ENGLISH

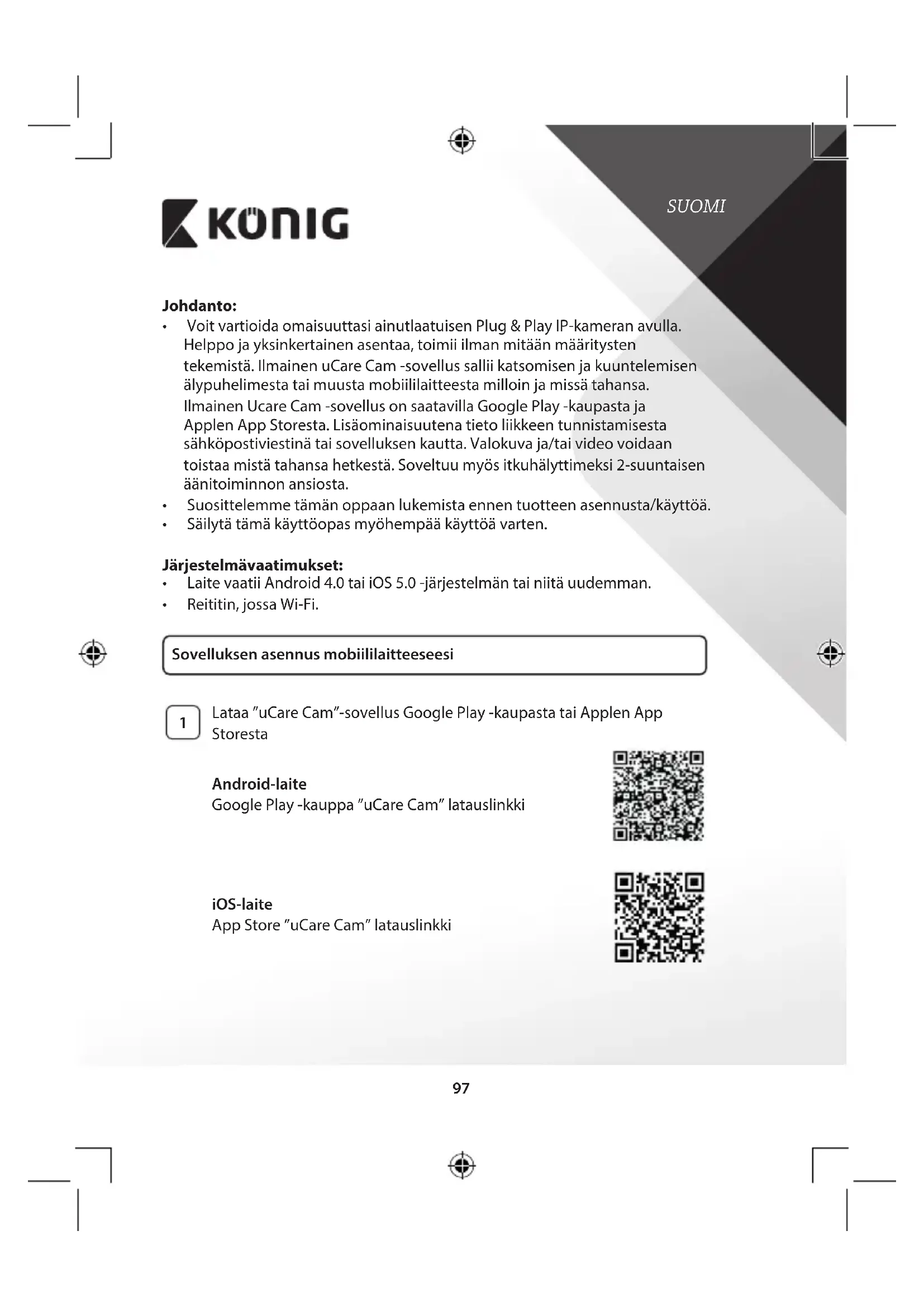

Introduction:

Voit vartioida omaisuuttasi ainutlaatuisen Plug & Play IP-kameran avulla. Helppo ja yksinkertainen asentaa, toimii ilman mitaan maaritysten tekemistä. Ilmainen uCare Cam -sovellus sallii katsomisen ja kuuntelemisen älypuhelimesta tai muusta mobililaitteesta milloin ja missä tahansa. Ilmainen Ucare Cam -sovellus on staatavilla Google Play -kaupasta ja Applen App Storesta. Lisäominaisuutena tieto liikkeen tunnistamisesta sähköpostiviestina tai sovelluksen kautta. Valokuva ja/tai video voidaan toistaa mista tahansa hetkestä. Soveltuu myös itkuhälytttimeksi 2-suuntaisen äinitoiminnon ansiosta.
Suosittelemme tāmān oppaan lukemista ennen tuotteen asennusta/käyttoa.
Sailytä tämä käytöopas myohempää käytöa varten.

Järestelmävaatimukset:

Laite vaatii Android 4.0 tai iOS 5.0 -järjestelmän tai niitta uudemman.
Reititin, jossa Wi-Fi.

Sovelluksen asennus mobililaitteeseesi

Lataa "uCare Cam"-sovellus Google Play -kaupasta tai Applen App Storesta

Android-laite

Google Play -kauppa "uCare Cam" latauslinkki

iOS-laite

App Store "uCare Cam" Iatauslinkki

KONIG

2 Kun ohjelmiston asennus on valmis, napsauta kuvaketta ja suorita sovellus.

"uCare Cam"-sovelluksen oletussalasana:0000

Käytäjätunnu: admin

Käytäjän salasana: 0000

Kuva 1
"Kameraikkuna"

IP-kameran helppojen asetusten tekemiseen on kaksi vaihtoehtoa.

IP kameran asentaminen REITITINTILASSA

Kytkevirta

Kytke verkkolaitteen DC-liitin IP-kameran DC-tuloliitantaan ja kytke sitten verkkolaite pistorasiaan. IP-kameran tilan LED-merkkivalo muuttuu vihreaksi noin 15 sekunnin ajaksi.

Ohjelman lataaminen

Tilan LED-merkkivalo vilkkuu punaisena noin 15 sekunnin ajan.

Reitittimen linkkitila

Odota, kunnes LED-valon väri vuorottelee punaisen ja vihreän valillä. Huomaa:

Jos LED ei pala punaisena ja vihreänä, paina WPS/palautus-painiketta vähintäan 10 sekunnin ajan käynnistäksesi IP-kameran uudelleen. Kun vihrea tilan LED-valo syttyy ja punainen tilan LED-valo vilkuu kahdesti, Jonka jälkeen se muuttuu vihreäksi, IP-kamera on PALAUTUS-tilassa. Nyt voit vapauttaa painikkeen ja odottaa kunnes LED-valo on vuorotellen punainen ja vihrea.

KONIG

SUOMI

ANDROID (Apple-laitteessa voit siirtyä: vaiheeseen 8)
IP-kameran asettaminen muodostamaan yhteyden Wi-Fi-reititttimeen

4 Avaa "uCare Cam"-sovellus ja valitse:

Napsauta tata uuden Wi-Fi-kameran asentamiseksi: kameraikkunassa (katso Kuva 1).

5 | Valitse seuraavassa naytossa valilehti:

Router mode

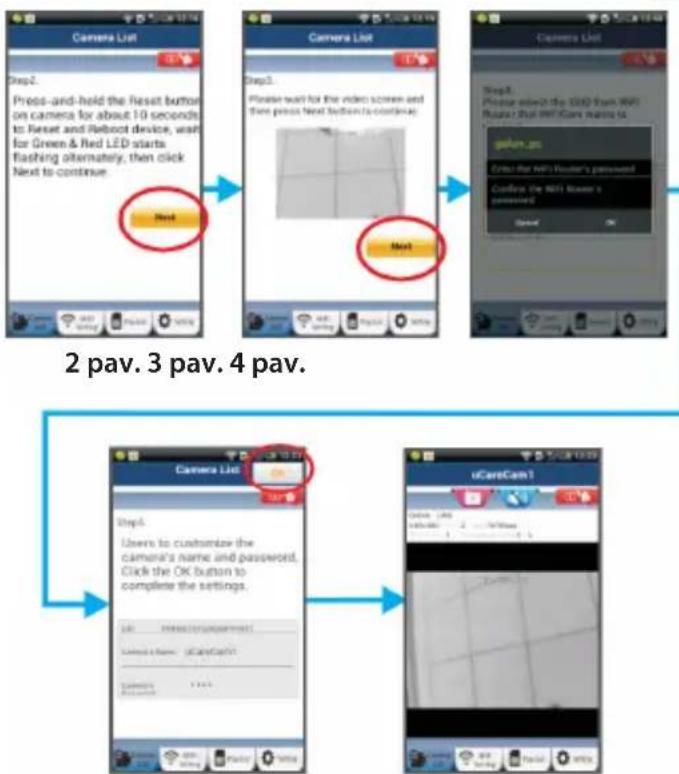

6 valitse sitten valilehti: Next

päästäksesi seuraavaan vaiheeseen (katso Kuva 2). Noudata kameraikkunan ohjeita vaihe vaiheelta (katso Kuva 3 ja Kuva 4). Anna kameran yksilöllinen nimi ja salasana (oletus 0000). Sinun Kannattaa vaihtaa oletussalasana asennuksen jälkeen turvallisuussyistä.

7 Napsauta valilehtea. OK

(katso Kuva 5). uCare Cam siirtyy automaattisesti katseluikkunaan (katso Kuva 6) ja IP-kameran tilan LED-valo muuttuu oranssiki.

KONIG

SUOMI

APPLE

IP-kameran asettaminen muodostamaan yhteyden Wi-Fi-reitittimeen

8

Avaa iOS-laitteesta "Settings" ja valitse "Wi-Fi" ja anna sen hakea verkko. Verkko on "Wi-Fi-cam-p2p". Yhdistä valitsemalla "Wi-Fi-cam-p2p".

9

Avaa nyt "uCare Cam"-sovellus ja valitse nayton alareunasta valilehti "Wi-Fi Connect".

10

Valitse "Router mode" ja sitten "Next". Anna tassä Wi-Fi-verkon nimi (SSID) ja kotireitittimesi salasana.

KONIG

11 Kun IP-kamera vastaanottaa tämän tiedon, se käynnistyy uudelleen. Odota kunnes se käynistyy ja yhdistä Wi-Fi-reitittimeesi. Kun yhteyden muodostaminen onnistuu, tilan LED-valon vari muuttuu oransiksi. Se saattaa kestä jopa 5 minuuttia.
Yhdistä valitsemalla sitten kameran nimi "uCare Cam"-sovelluksessa. Huomaa: Jos tilan LED-valo ei muutu oransiksi, tarkista Wi-Fi-reitittimesi ja varmista, etta IP-kamera on Wi-Fi-reitittimesisi signaalalueella. Yritä sitten suorittaa asetus uudelleen.

IP kameran asentaminen WPS-yhteystilassa

Jos Wi-Fi-reitittimessä on WPS-painike (Wi-Fi suojattu asetus), voit kayttä sitä IP-kameran asennukssessa. (Reitittimessä tayty olla kaytössa WPA/WPA2-salaus). Næt Wi-Fi-reitittimessä painikkeen "WPS". Se voi olla nimeltaan myös "QSS" tai "AOSS".

1 Wi-Fi-asetus-WPS-tila

ja valitse "Wi-Fi Setting" tai "Wi-Fi Connect" nayton alareunasta.

Valitsevalilehti: Next

valitse sitten valilehti: WPS Setup mode

päästäkesi vaiheeseen 2 (katso Kuva 8).

Siirry WPS-tilaan

Kytke virta IP-kameraan. IP-kameran LED-merkkivalo muuttuu vihreaksi noin 15 sekunnin ajaksi.

3 Ohjelman lataaminen

Tilan LED-merkkivalo vilkkuu punaisena noin 15 sekunnin ajan.

Paina IP-kameran WPS-painiketta

Odota, kunnes tilan LED vilkkuu punaisen ja vihreän valillä, paina ja pidä IP-kameran WPS/palautus-painiketta noin 2 sekunnin ajan paastaksesi WPS-tilaan. Tilan LED-valo vilkkuu vihreäna.

Siirry Wi-Fi-reitittimen WPS-tilaan

Paina Wi-Fi-reitittimen WPS-painiketta

KONIG

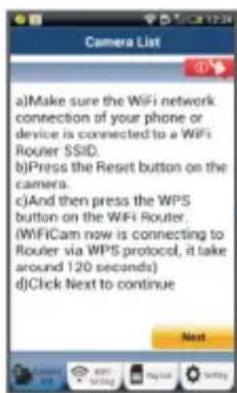

Valitse haluamasi Wi-Fi-reititin naytoltä (katso Kuva 9).

valitse sitten valilehti Next paastaksesi seuraavaan vaiheeseen

(katso Kuva 10).

Kuva 8 Kuva 9 Kuva 10

7 IP-kamera yhdistyy Wi-Fi-reititttimeen

Odota noin 1-2 minuuttia. Jos IP-kamera on saanut yhteyden Wi-Fi-reititttimeen, tilan LED-valosta tulee oranssi.

8 Jos yhdistäminen onnistui, valitse vallilehti: Next (katso Kuva 11) ja noudata ohieita.

Muussa tapauksessa LED-valo vilkkuu punaisena. Jos asennus ei onnistu, siirry takaisin vaiheeseen 1 ja yritä uudelleen.

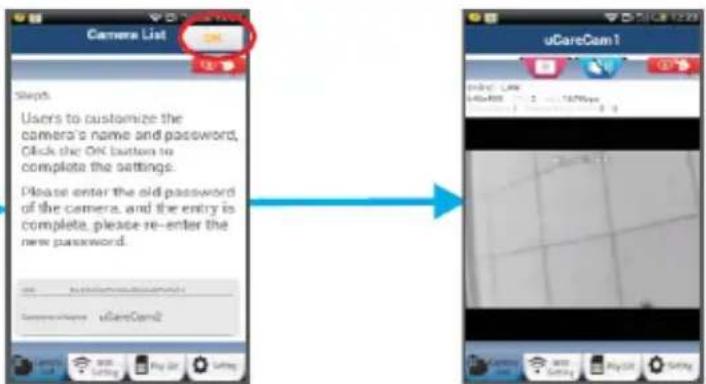

Anna kameran nimi ja salasana turvallisuuden takia ja

9 Valitse valilehti: (katso Kuva 13). IP-kamera siirtyy automaattisesti katselunayttoon (katso Kuva 14).

KONIG

SUOMI

Kuva 11
Kuva 12

Kuva 13
Kuva 14

Käynnistä IP-kamera, kun Wi-Fi-yhteys on staat muodostettua

Kytkevirta

Kytke verkkolaiteen DC-liitin IP-kameran DC-tuloliitantaaan ja kytke sitten verkkolaite pistorasiaan. IP-kameran tilan LED-merkkivalo muuttuu vihreaksi noin 15 sekunnin ajaksi.

Ohjelman lataaminen

Tilan LED-merkkivalo vilkkuu punaisena noin 15 sekunnin ajan.

KONIG

Wi-Fi-reitittimen hakeminen

3 Tilan LED-valo vilkkuu vihreänä, kunnes Wi-Fi-reititin loytyy (voikestaa jopa 5 minuuttia). Kun reititin loytyy, tilan LED-valosta tulee oranssi.

Jos IP-kamera ei saa muodostettua yhteyttä Wi-Fi-reitittimeen, tarkista Wi-Fi-reitittimen tila tai tee asennus uudelleen.

Valitse kameran nimi sovelluksen kameraluettelosta, jolloin katseluikkuna avautuu (katso Kuva 15).

Kuva 15

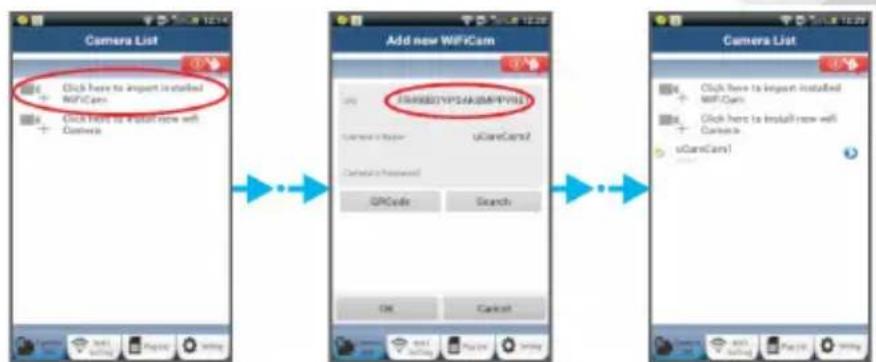

Asennetun IP-kameran lisääminen sovellukseen

1 Avaa "uCare Cam"-sovellus ja valitse:

: Napsauta tata asennetun Wi-Fi-kameran tuomiseksi IP-kameran lisääminen kameraikkunassa (katso Kuva 16).

2 Valitsevalilehti: QRCode
Laitteesi siirtyny nyt QR-kooditilaan. Huomautus: sinulla tayty olla QR-koodilukija asennettuna laitteeseisi.
3 Etsi IP-kameran takana oleva QR-koodi ja lue tāmā QR-koodi. QR-koodin lukemisen jälkeen laitteesi näytöän ilmestyy UID (Unique ID code) (katso Kuva 17).
4 Anna kameran yksilollinen nimi ja salasana, valitse valilehti: OK (katso Kuva 17).

Uusi kamera lisataan luetteloon (katso Kuva 18).

KONIG

SUOMI

Kuva 16 Kuva 17 Kuva 18

APPLE

5

Avaa "uCare Cam"-sovellus.

6

Valitse kameraikkunassa ^ + ^ merkki nayton oikeasta ylakulmasta.

7

Valitse vaihtoehto "Scan camera QR code".

8

Huomautus: sinulla täytyy olla QR-koodilukija asennettuna laitteeseesi.

0

Etsi IP-kameran takana oleva QR-koodi ja lue tamä QR-koodi.

0

UID (Unique ID code) tulee nakyviin QR-koodin lukemisen jälkeen.

Anna kameran yksilollinen nimi ja valitse "DONE" nayton ylareunasta oikealta.

Saat lisātietoja sovelluksesta, IP-kamerasta ja voit lukea usein kysyttyjä kysmyksiä tuotteen mukana tulevalla CD-levyllä olevasta TÄYDELLISESTÄ käyttooppaasta (vain englanniksi).

KONIG

Tuotteen kuvaus:

SAS-IPCAM100B/BU/W/WU

1. Wi-Fi-antenni
2. Valon voimakkuudentunnistin
3. IR LED
4. Eitoimintoa
5. Mikrofoni
6. LED-merkkivalo
7. WPS/palautus-painike
8. Micro-SD-korttipaikka
9. Kovaääninen
10. Liitantä kamerajalustalle
11. 5 V DC-tulo

SUOMI

KONIG

SAS-IPCAM105B/BU/W/WU

1. LED-merkkivalo
2. Valon voimakkuuden tunnistin
3. IR LED
4. Mikrofoni
5. WPS/palautus-painike
6. Micro-SD-korttipaikka
7. 5V DC-tulo

SUOMI

KONIG

SUOMI

Turvallisuistoimenpiteet:

Sahköskun riskin pientamiseksi, AINOASTAAN valtuutettu huoltohenkilo saa avata

tämān laitteen huoltoa varten.

Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista.

Ala altista laitetta vedelle ja kosteudelle.

Huolto:

Puhdista laitetta vain kuivalla liinalla.

Alä kayta liuottimai tahi hankausaineita.

Takuu:

Takuu mitäöityy, mikäi laitteeseen tehdään mitä tahansa muutoksia. Emme ole myöskään vastuussa vahingoista, jotka johtuvat tämän tuotteen virheellisestä käytösta.

Vastuuvapauslaseke:

Muutoksia mallin je teknisin ominaisuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niita on käsitetäv sellaisina.

Havittaminen:

Täm tuote tulee toimittaa havitettavaki si asianmukaiseen kerayspisteeseen.

Tuotetta ei saa havittt kotalalousjatteen mukana.
- Lisatietoja antaa jalleenmyyj tai paikallinen jatehuollosta vastaava viranomainen.

Tämä tuote on valmistetu ja toimitetu noudattaen kaikkia sita koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa Europan unionin jasenvaltioissa. Se tayttä myos kaikk myntimaassa sovellettavat vaatimukset ja maäräyket.

Viralliset asiakirjat ovat saatavilla pyynnosta. Asiakirjoihin sisaltyvat seuraavat, mutta naihin rajoittumatta:

Vaatimustenmukaisuusvakutus (ja tuotteen tunniste), käytöturvalisuuustiedote, tuotteen testiraportti.

Saat nuvoja ottamalla yhteytt asiakaspalveluumme:

verkkosivun kautta: http://www.nedis.fi/fi-fi/ota-yhteytta/yhteyslomake.htm

sähköpostilla: [e-mail]

puhelimitse: [phone] (toimistoakoina)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, ALANKOMAAT
