SASIPCAM105 - Caméra de surveillance KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance IP
Marque	Konig
Modèle	SASIPCAM105
Application mobile	uCare Cam (gratuite)
Compatibilité application	Android 4.0+ et iOS 5.0+
Alimentation	Adaptateur secteur CC 5V
Connexion Wi-Fi	IEEE 802.11 b/g/n (via routeur ou WPS)
Installation	Plug & Play, configuration via application
Vision nocturne	Oui (DEL IR)
Audio bidirectionnel	Oui (microphone et haut-parleur intégrés)
Détection de mouvement	Oui, avec notifications par courriel ou application
Capteur d’intensité lumineuse	Oui
Stockage local	Fente pour carte micro SD
Indicateur LED d’état	Oui (vert, rouge, orange)
Touche WPS/Réinitialisation	Oui
Antenne Wi-Fi	Oui, intégrée
Code QR	Oui, au dos de la caméra
Identifiants par défaut	Admin / 0000 (mot de passe caméra par défaut)
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Mot de passe administrateur modifiable
Garantie	Garantie annulée en cas de modification non autorisée

FOIRE AUX QUESTIONS - SASIPCAM105 KONIG

Comment installer la caméra en mode routeur ?

Branchez l'alimentation, attendez que l'indicateur LED clignote en rouge puis passe au rouge/vert. Ouvrez l'application uCare Cam, sélectionnez 'Router mode' et suivez les instructions à l'écran pour connecter la caméra à votre réseau Wi-Fi.

Comment installer la caméra en mode WPS ?

Assurez-vous que votre routeur prend en charge WPS. Allumez la caméra, attendez que l'indicateur LED clignote en rouge/vert, appuyez sur la touche WPS de la caméra pendant 2 secondes, puis appuyez sur la touche WPS du routeur. Utilisez l'application uCare Cam pour finaliser la configuration.

Que faire si l'indicateur LED ne clignote pas en rouge et vert ?

Appuyez sur la touche WPS/Réinitialisation pendant plus de 10 secondes pour redémarrer la caméra. Attendez que la LED alterne entre le rouge et le vert avant de procéder à l'installation.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez enfoncée la touche WPS/Réinitialisation pendant plus de 10 secondes. La LED s'allumera en vert fixe, puis clignotera deux fois en rouge avant de passer au vert : la caméra est en mode réinitialisation. Relâchez la touche et attendez que la LED alterne entre le rouge et le vert.

Comment ajouter une caméra déjà installée à l'application ?

Ouvrez l'application uCare Cam, appuyez sur le signe '+' en haut à droite, choisissez 'Scan camera QR code', puis scannez le code QR au dos de la caméra. Saisissez le nom et le mot de passe de la caméra, puis validez.

Quels sont les identifiants par défaut pour l'application et la caméra ?

Le mot de passe par défaut de l'application uCare Cam est '0000'. Le nom d'administrateur est 'admin' et son mot de passe est également '0000'. Il est fortement recommandé de les modifier après installation.

L'application uCare Cam est-elle gratuite ?

Oui, l'application uCare Cam est gratuite et disponible sur Google Play pour Android et sur l'App Store pour iOS.

Comment utiliser la fonction audio bidirectionnelle ?

Une fois la caméra connectée dans l'application uCare Cam, accédez à la fenêtre de visualisation. Vous verrez des icônes pour le microphone et le haut-parleur. Appuyez sur l'icône du microphone pour parler, et activez le haut-parleur pour entendre les sons de la caméra.

Que faire si la caméra ne se connecte pas au Wi-Fi ?

Vérifiez que la caméra est dans la zone de couverture du routeur et que le routeur fonctionne correctement. Assurez-vous que le mot de passe Wi-Fi est correct. Si le problème persiste, réinitialisez la caméra et réessayez l'installation. Vous pouvez également utiliser le mode WPS si votre routeur le supporte.

Comment visualiser les photos et vidéos enregistrées ?

Dans l'application uCare Cam, vous pouvez accéder à la galerie des enregistrements. Les photos et vidéos prises lors de la détection de mouvement sont stockées sur la carte micro SD ou dans l'application. Vous pouvez les rejouer à tout moment depuis l'interface.

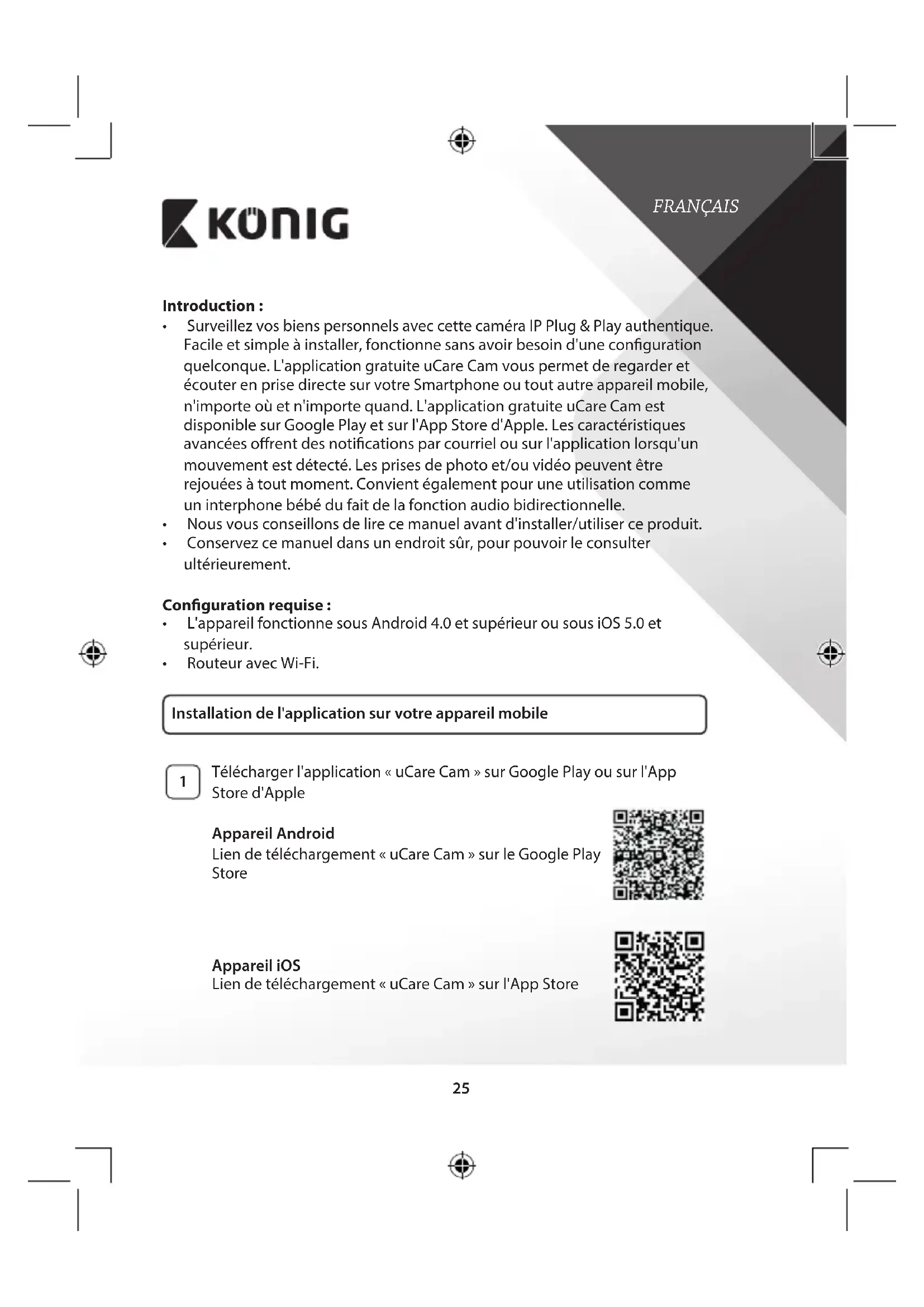

MODE D'EMPLOI SASIPCAM105 KONIG

• Surveillance vos biens membres avec cetteamera IP Plug & Play authenticate. Facile et simple à installer, fonctionne sans avoir besoin d'une configuration quelconque. L'application gratuite uCare Cam vous permet de regarder et écouter en prise directe sur votre Smartphone ou tout autre apparéil mobile, n'importe où et n'importe quand. L'application gratuite uCare Cam est disponible sur Google Play et sur l'App Store d'Apple. Les caractéristiques avances offrent des notifications par courriel ou sur l'application lorsqu'un mouvement est détecté. Les prises de photo et/ou video peuvent être rejouees à tout moment. Convient également pour une utilisation comme un interphone bébé du fait de la fonction audio bidirectionnelle.
• Nous vous conseillons de dire ce manuel avant d'installer/utiliser ce produit.
• Conservez ce manuel dans un endroit sur, pour pouvoir le consulter ultérieurement.

Configuration requise :

• L'appareil fonctionne sous Android 4.0 et supérieur ou sous iOS 5.0 et supérieur.
• Routeur avec Wi-Fi.

Installation de l'application sur votre appareil mobile

Télécharger l'application « uCare Cam » sur Google Play ou sur l'App Store d'Apple

Appareil Android

Lien de téléchargement « uCare Cam » sur le Google Play Store

Appareil iOS

Lien de téléchargement « uCare Cam » sur l'App Store

KONIG

2 Une fois l'installation du logiciel terminée, cliquez sur I'icone pour lancer l'application. Mot de passer « uCare Cam » par défaut: 0000 Nom d'administrateur: admin Mot de passer administrateur: 0000

Image 1 « Fenêtre de liste de camera »

Il y a deux options pour continuer l'installation facile de votreamera IP.

Installesz votre camera par MODE ROUTEUR

Allumer

• Branchez le connecteur d'adaptateur CC dans le port d'entrée CC de laamera IP, puis branchez l'adaptateur d'alimentation sur le secteur. L'indicateur DEL de statut sur laamera IP s'allumera en vert pendant environ 15 secondes.

Chargement de programme

L'indicateur DEL de statut clignotera en rouge pendant environ 15 secondes.

Mode Lien routeur

3 Attendez que la couleur de statut de l'indicateur DEL alterne entre le rouge et le vert.

Remarque :

Si la DEL ne passe pas au rouge et vert, alors appuyez sur la touche WPS/REINITIALISATION pendant plus de 10 secondes pour redémarrer laamera IP.

Lorsque l'indicateur DEL de statut vert s'allume et se maintainent, puis que l'indicateur DEL de statut clignote deux fois en rouge, pour passer au vert par la suite, laamera est passée en mode RESET (réinitialisation). À ce moment, vous pouvez relâcher la touche et attendre jusqu'à ce que l'indicateur de statut DEL alterne entre le rouge et le vert.

KONIG

FRANÇAIS

ANDROID (pour Apple, passez à : l'étape 8)

Configurer laamera IP pour la connecter au routeur Wi-Fi

4

Ouvrez l'application « uCare Cam » et choisissez :

Cliquez ici pour installer la nouvelleamera Wi-Fi :

Dans l'écran de la fenêtre de liste deamera (voir Image 1).

5

Dans l'écran suivant,CHOISSEZ I'onglet :

Router mode

6

Puis choisissez l'onglet :

Next

Pour passer à l'etape suivante (voir Image 2).

Suivez les instructions dans la fenêtre de liste deamera étape par étape (voir Image 3 et Image 4). Saisissez un nom et un mot de passée deamera (par défaut : 0000).

Nous vous conseillons de changer le mot de passer par défaut après l'installation pour des raisons de sécurité.

7

Cliquez sur l'onglet :

(voir Image 5). L'application uCare Cam passera automatiquement à la fenêtre de visualisation (voir Image 6) et l'indicateur DEL de statut passera à l'orange.

KONIG

FRANÇAIS

Image 6Image 5

APPLE

Configurer laamera IP pour la connecter au routeur Wi-Fi

8

Ouvrez « Settings » sur votre apparéil iOS et Sélectionnez « Wi-Fi » et laissez-lechner un réseau. Le réseau sera « Wi-Fi-cam-p2p » Choisissez « Wi-Fi-cam-p2p » pour connecter.

1

À present, ouvrez l'application « uCare Cam » et seLECTIONnez l'onglet en bas de l'écran qui indique « Wi-Fi Connect »

10

Selectionnez « Router mode», puis «Next». Saisissez ici le nom du réseau Wi-Fi (SSID) et le mot de passer de votre routeur domestique.

11

Une fois que laamera IP reçoit des informations, elle redémarrera.

Attendez qu'elle démarre et connectez à votre routeur Wi-Fi. Lorsque la connexion a réussi, la couleur de l'indicateur DEL de statut passera à l'orange. Cela peut prendre jusqu'à 5 minutes.

KONIG

FRANÇAIS

12

Puis selectionné le nom de laamera dans l'application « uCare Cam » pour connecter.

Remarque: Si la couleur de l'indicateur DEL de statut ne passé pas à l'orange, veuillez vérifier votre routeur Wi-Fi et assurez-vous que laamera IP est dans la zone de signal de votre routeur Wi-Fi. Puis essayez de nouveaux la configuration.

Installez votre CAMERA IP par le mode de connexion WPS

Si vous routeur Wi-Fi dispose d'une touche WPS (Wi-Fi Protected Setup), vous pouvez l'utiliser pour configurer laamera IP. (Vous doivent activer l'encryption WPA/WPA2 sur le routeur). Sur le routeur Wifi, vous verrez une touche intitulée « WPS ». Elle peut également être appelée « QSS » ou « AOSS »

Ouvrez l'application « uCare Cam »

et selectionnez « Wi-Fi Setting » ou « Wi-Fi Connect » en bas de l'écran.

Choisissez I'onglet: Next

Puis choisissez l'onglet : WPS Setup mode

Pour passer à l'étépe 2 (voir Image 8).

：

Passez en mode WPS

Allumez vous camera IP. L'indicateur DEL de statut sur laamera IP s'allumera en vert pendant environ 15 secondes.

Chargement de programme

L'indicateur DEL de statut clignotera en rouge pendant environ 15 secondes.

Appuyez sur la touche WPS sur votreamera IP

Attendez que l'indicateur de statut DEL clignote entre le rouge et le vert, puis tenez la touche WPS/REINITIALISATION appuyee sur votreamera IP pendant 2 secondes pour passer en mode WPS. L'indicateur de statut DEL clignotera en vert.

#

Passez en mode WPS sur le routeur Wi-Fi

Appuyez sur la touche WPS sur le routeur Wi-Fi.

KONIG

FRANÇAIS

Selectionnez le routeur Wi-Fi

Sélectionnez le routeur Wi-Fi de votrechioix sur l'écran (voir Image 9).

PuisCHOisissezI'onglet Next pour passer aI'etape suivante (voir Image 10).

7 La camera IP se connecte au routeur Wi-Fi

Attendez environ 1-2 minutes. Si laamera IP est correctement connectee au routeur Wi-Fi, l'indicateur DEL de statut deviendra orange.

Autrement l'indicateur DEL de statut se mettra à clignoter en rouge. Si la configuration n'est pas reussie, returnez à l'étape 1 et essayez de nouveau.

8 Si celery fonctionne, selectionnez Ionglet:

Next

(voir Image 11), et suivez les instructions.

Saisissez le nom d'uneamera et le mot de passer pour la sécurité et

9 Choisissez Tonglet: (voir Image 13).

Laamera IP passera automatiquement à l'écran de visualisation (voir Image 14).

KONIG

FRANÇAIS

Image 11
Image 12

Image 13
Image 14

Démarrez laamera IP une fois que la connexion Wi-Fi a été établie

Allumer

Branchez le connecteur d'adaptateur CC dans le port d'entrée CC de laamera IP, puis branchez l'adaptateur d'alimentation sur le secteur. L'indicateur DEL de statut sur laamera IP s'allumera en vert pendant environ 15 secondes.

Chargement de programme

L'indicateur DEL de statut clignotera en rouge pendant environ 15 secondes.

KONIG

3 Rechercher un routeur Wi-Fi L'indicateur DEL de statut clignotera en vert jusqu'à ce qu'un routeur Wi-Fi soit détecté (jusqu'à 5 minutes). une fois que le routeur est détecté, l'indicateur DEL de statut passera à l'orange.

Silaamera IP ne peut pas se connecter au routeur Wi-Fi, vérifie le statut du routeur Wi-Fi ou réinstallé.

Dans l'application,CHOISSEZ le nom de la camera affichee dans la liste des cameras, et la fenetre de visualisation s'ouvrira (voir Image 15).

Image 15

Ajouter une camera IP déjà installée à l'application

1 Ouvrez l'application « uCare Cam » etCHOisis

: Cliquez ici pour importer laamera Wi-Fi deja installee

Dans la fenêtre de liste de matériel (voir Image 16) pour ajouter une matériel IP.

2 Choisissez I'onglet: QRCode

Votre appeareil passera alors en mode de code QR.

Remarque : vous doivent avoir un scanner de code QR installé sur votre apparéil.

3 Situez le code QR à l'arrière de laamera IP et scannez le code QR.
Après avoir scanned le code QR, l'UID (Unique ID code) apparait sur l'écran de votre apparéil (voir Image 17).

4 Saisissez le nom et le mot de passer d'uneamera personnelle et

sLECTIONnez l'onglet: (voir Image 17).

La nouvelleamera sera ajoutee a laiste (voir Image 18).

KONIG

FRANÇAIS

Ouvrez l'application « uCare Cam »

6

Choisissez, dans la fenêtre de liste deamera, le signe « + » en haut à droite de l'écran.

7

Choisissez l'option « Scan camera QR code »

Remarque : vous doivent avoir un scanner de code QR installé sur votre apparéil.

8

Situez le code QR à l'arrière de laamera IP et scannez le code QR.

9

L'UID (Unique ID code) s'affichera après avoir scanné le code QR.

Saisissez le nom d'uneamera personnelle et choisissez « DONE » en haut à droite de l'écran.

Pour plus d'explications sur l'application, laamera IP et la FAQ, veuilles consulter le manuel intégral (anglais seulement) sur le CD fourni avec ce produit.

KONIG

Description du produit: SAS-IPCAM100B/BU/W/WU

1. Antenne Wi-Fi
2. Capteur d'intensité lumineuse
3. DELIR
4. Pas de fonction
5. Microphone
6. Indicateur DEL
7. Touche WPS/Reinitialisation
8. Fente micro carte SD
9. Haut-parleur
10. Connexion pour le montage de la camera
11. Entreee CC 5V

FRANÇAIS

KONIG

SAS-IPCAM105B/BU/W/WU

1. Indicateur DEL
2. Capteur d'intensité lumineuse
3. DELIR
4. Microphone
5. Touche WPS/Reinitialisation
6. Fente micro carte SD
7. Entrée CC 5V

FRANÇAIS

KONIG

FRANÇAIS

Précautions de sécurité :

Pour réduire le risque de chocoléctrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose.

Débranche l'appareil et les autres équipements du secteur s'il y a un problème.
Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien:

Nettoyez uniquement le produit avec un chiffon sec. N'utilIZE pas de solvants ni des produits abrasifs.

Garantie:

Toutes alterations et/ou modifications du produit annuleront la garantie. Nous ne serons tenus responsables d'aucune responsabilité pour les dommages dus à une utilisation incorrecte du produit.

Avertissement :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.

Élimination des déchets:

• Ce produit doit être jeté séparément des ordures menagères dans un point de collecte approprié.
  Ne jetez pas ce produit avec les ordures menagères ordinaires.
  Pour plus d'informations, contactez le distributeur ou l'autorité locale responsable de la gestion des déchets.

Ce produit est fabriqué et délivré en conformité avec toutes les directives et règlements applicables et en vigueur dans tous les états membre de l'Union Européenne. Il est également conforme aux specifications et à la règlementation en vigueur dans le pays de vente.

La documentation officielle est disponible sur demande. Cela inclut mais ne se limite pas à : La déclaration de conformité (et à l'identification du produit), la fiche technique concernant la sécurité des matériaux, les rapports de test du produit.

Veuiliez contacter notre centre de service à la clientèle pour plus d'assistance :

via le site Web: http://www.nedis.fr/fr-fr/contact/formulaire-de-contact.htm

via courriel: [e-mail]

via telephone: [phone] (aux heures de bureau)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, PAYS-BAS
