KASUTUSJUHEND KI2321SE0 NEFF

4.1 Uksetihendi vahetamine 103

4.2 Tasapinnalise hinge vahetamine 106

4.2.1 Tasapinnalise hinge eemaldamine 106
4.2.2 Tasapinnalise hinge paigaldamine 107

4.3 Lukandhinge vahetamine 108

4.3.1 Lukandhinge eemaldamine 108
4.3.2 Lukandhinge paigaldamine.. 108

4.4 Riiuli vahetamine 109

4.4.1 Riiuli eemaldamine.. 109
4.4.2 Riuli paigaldamine 109

4.5 Ukseraami vahetamine 110

4.5.1 Ukseraami eemaldamine 110
4.5.2 Ukseraami paigaldamine 110

4.6 Puu- ja kooigivilamahuti vahetamine 111

4.6.1 Puu- ja kooqivilamahuti eemaldamine 111
4.6.2 Puu- ja kooqiviljamahuti paigaldamine 111

4.7 Külgmise LED-tule vahetamine 112

4.7.1 Külgmise LED-tule eemaldamine 112
4.7.2 Külgmise LED-tule paigaldamine 113

Selle dokumendiga seoses

1.1 Tahtis teave

1.1.1 Eesmärk

Need remondinouanded toetavad tarbjat seadmete iseseisval remontimisel vastavalt kehtivale okodisaini märusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on öigesti järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusumbolid on sumboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljargnevoid ohusumboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktuur.

OHT

Ohu/hoiatuse eiramise voimalikud tagajärjed.

Meetmed ja ettevaatusabinoud ohu valtimiseks.

Alljargnevas najeks on naidatud hoiatust, millega hoiatatakse likuvatest osadest tingitud elektriloogiohu eest. Nimetatud on meedet ohu valtimiseks.

OHT

Likhuvatest osadest tingutud elektrilogoi oht! Elektrilogist tingutid sumr

Enne remonditodega alustamist ühendage seadmed elektrivgust lahti vahemalt 60 sekundit varem.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid üldisi sumboleid.

Üld. symbolism Tähendus
1	Erinöuande tunnus (tekst ja/või graafik)
1	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. symbolism Tähendus
	Vajalike tõoriistade tunnus
	Vajalike eeltingimuste tunnus
if	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456]Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme	ek- raanil)

Tabel 3: Üldised sumbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Koik kodumasinad

Elektriliste osade remondil tehtud vead voivad pohjustada elektrilloki!
Lahutage seade vooluvorgust vahemalt 60 sekundit enne toole hakkamist.
Pärast remont peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 vörlriklijke märgusteile.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustöde, törkeotsingu ja hoolduse käigus

Oht seadme ohutusele/talitlusele!

Kasutage ainult originalvaruosasid.
Elektrostailiselt tundlike osade (ESD) kahjustamise oht!
- Arge puudutage mooduleid, kaasa arvatud uhendusi ega transportörlinte.

4.1 Uksetihendi vahetamine

Noe:
Uks on lahti.

1. Tömmake uksetihend poorest välja.

Uksetihend on eemaldatud.

Väikésed augud uksetiendis on vajalkud öhutuseks. Need ei ole tootmisvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. Kui thendi soon on kahjustatud, -poorduge klienditeeninduse poole.
2. Uksetihendi kerge koverdumine on normalne ega mojuta salle toimvust. Soovitatav onuksetihend enne seadmesse paigaldamist sirgu tommata.

1. Lukake tihendi otsad soone üla- ja alanurka.

Remont

1. Vajutage terve tihend jupphaavalsoonde.

Uksetihend on paigaldatud.

4.2 Tasapinnalise hinge vahetamine

Eritöriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe sanud spetsialistid.
Seadme liqutamiseks on yaja kaht inimest.
Kasutage vaid sobivaid tooristu ja varustust.

Terayad servad!

Löikehaavad

Kandke kaitsekindaid.

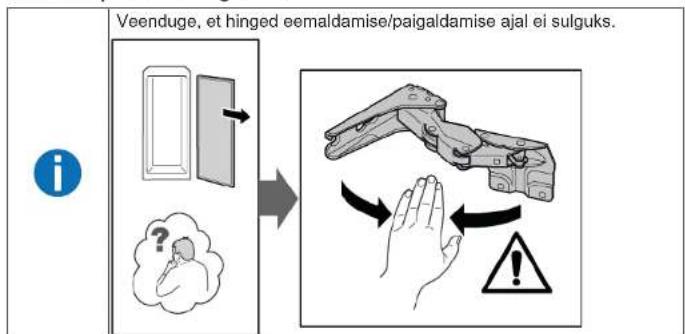

Avatud liigendi piirkond!

• Arge pistke kasi liigendi piirkonda.
  Kandke kaitsekindaid.

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Kukkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienride vara kahjustused.

Seade on toitest lahutatud.
Möbliuks on eemaldatud. Vt paigaldusjuhiseid.
Uks on lahti.

4.2.1 Tasapinnalise hinge eemaldamine

1. Eemaldage kaks hinge katet.

Remont

2.1.Keerake lahti neli kruvi (1).

1. Libistage uks valja ja eemaldage see (2).

3.1.Eemaldage neli kruvi (1).

1. Eemaldage hinged (2).

Hinged on eemaldatud.

4.2.2 Tasapinnalise hinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.3 Lükandhinge vahetamine

Eritööristad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe sanud spetsialistid.
Seadme liqutamiseks on yaja kaht inimest.

Kasutage vaid sobivaid tooristu ja varustust.

ETTEVAATUST!

Terayad servad!

Löikehaavad

Kandke kaitsekindaid.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienite vara kahjustused.

Seade on toitest Iahutatud.
Möbliuksaeadme uks on eraldatud.Vt paigaldusjuhiseid.

4.3.1 Lukandhinge eemaldamine

1.Keerake lahti kaks kruvi (1).
2. Eemaldage ülemine hing (2).
3. Eemaldage uks (3).
4.Keerake lahti kaks kruvi (4).
5. Eemaldage alumine hing (5).

Hinged on eemaldatud.

4.3.2 Lückandhinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.4 Riiuli vahetamine

Noue:
Uks on lahti.

4.4.1 Riiuli eemaldamine

Tommake riiul valja.

Riul on eemaldatud.

4.4.2 Riiuli paigaldamine

Paigaldage vastupidises järekorras.

Remont

4.5 Ukseraami vahetamine

Noe:
Uks on lahti.

4.5.1 Ukseraami eemaldamine

Tostkeukseraamules.

Ukseraam on eemaldatud.

4.5.2 Ukseraami paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.6 Puu- ja koogilvamahuti vahetamine

Noe:
Uks on lahti.

4.6.1 Puu-ja koogiviljamahuti eemaldamine

1. Tömmake puu-ja kõgiviljade mahuti nii kaugele valja, kui see ulatub.
2. 1. Tostke puu-ja kooqivilijamahutit esiosast (1). 2. Eemaldage mahuti (2).

Puu-ja kooigiviljamahuti on eemaldatud.

4.6.2 Puu-ja koogiviljamahuti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.7 Külgmise LED-tule vahetamine

Eritöriistad:

Iminapp 050 mm [00342224]

Teie seadmel on LED-tuli, mis ei vaja hooldust.

Seda tuld tohib parandada ainult klienditeenindus voi volitatud tehnik!

OHT

Kui remonditdd on valesti tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvaliftseeritud elektrikud.

Parast remont peab olema tehtud ohuutskatse vastavalt standardide VDE 0701 voi riklikele maeustrele.

OHT

Kandke kaitsekindaid.

1. Tommake iminappasid ühe keerava litigutusega ettepoole.

LED-tule kate on eemaldatud.

Noue:

Seade on toitest lahutatud.
Uks on lahti.
Riulid on eemaldatud.

4.7.1 Külgmise LED-tule eemaldamine

1. Kleeipige kaks iminappa külgmise LED-tule katte külge.

Remont

1. Eemaldage LED-moodul.

Kulgmine LED-tuli on eemaldatud.

4.7.2 Külgmise LED-tule paigaldamine

Kuna elektripirni katte konksud voivad eemaldamise ajal holpsasti puruneda, sisaldab kulgmié LED-tule varukomplekt LED-moodulit ja tule katet.

Paigaldage vastupidises järkekorras.
