BRUKSANVISNING KI2321SE0 NEFF

4.1 Utskiftning av dörrpackning 247

4.1.1 Demontering av dörrpackning 247 4.1.2 Montering av dörrpackning 247

4.1.1 Demontering av dörrpackning

4.1.2 Montering av dörrpackning

Verktyg och hjälpmedel. 358

Reparation 359

4.1 Byta dörrpackning 359 4.1.1 Ta bort dörrpackning 359 4.1.2 Montera dörrpackning 359

4.2 Byta platt gångjärn 362 4.2.1 Ta bort platt gångjärn 362 4.2.2 Montera platt gångjärn 363

4.3 Byta glidgångjärn 364

4.3.1 Ta bort glidgångjärn 364 4.3.2 Montera glidgångjärn.. 364

4.4 Byta hylla 365

4.4.1 Ta bort hylla 365 4.4.2 Montera hylla 365

4.5 Byta dörrhylla 366

4.5.1 Ta bort dörrhylla 368 4.5.2 Montera dörrhylla 366

4.6 Byta frukt- och grönsakslåda 367

4.6.1 Ta bort frukt- och grönsakslåda 367 4.6.2 Montera frukt- och grönsakslåda 367

4.7 Byta LED-sidolampa 368

4.7.1 Ta bort LED-sidolampa 368 4.7.2 Montera LED-sidolampa 369

Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi åtar oss bara ansvar för skador om reparationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Farinivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kom-mer det att leda till dödsfall eller allvarliga persökador.
VARNING!	Om inte varningsmeddelandet följs kandet leda till dödsfall eller allvarliga persökador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kandet leda till lättare persökador.
OBS!	Om inte varningsmeddelandet följs kandet leda till materialkador.

Grafik 1: Farinivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
!	Allmänt vamingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara für skärskador
	Fara für krosskador

● Om detta dokument

Risksymbol Innebörd
	Fara på grund av heta ytor
	Fara på grund av starka magnetätt
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har en standardiserad utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgärd som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

• Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparation påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
j	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en.lienk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som måste vara uppfyllda
	Identifizierung av ett tillstand (om ..., sà ...)
	Identifizierung av ett resultat
[Start]Identifizierung av en tangent eller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Fel vid reparationer som berör elkomponenter kan orsaka elstötar! Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas. Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter.

Använd skyddsskor. Sägra tunga komponenter så att de inte faller ner. - Stick inte in kroppsdelar i rörliga komponenter.

Risk för maskinens säkerhet/funktion!

• Använd endast originaldelar. Risk för skador på komponenter känsliga för statisk elektricitet (ESD)! Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa [00342013]	60 cm x 50 cm	###
Sugkopp [00342224]	Ø50 mm
Torxbits TX20 [00340865]	6,3 mm (1/4")

Reparation

4.1 Byta dörrpackning

Förutsättning: Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen långsiktigt.

Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna.

Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. (f) Om spåret för packningen är skadat:
2. Kontakta kundtjänst

Viss deformering av dörrpackningen är normalt och påverkar inte

packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

derma.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

Reparation

Dörrpackningen är monterad.

Reparation

4.2 Byta platt gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

A VARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Låt endast utbildad personal ta bort dörren från apparaten. Det krävs två personer för att flytta apparaten. Använd endast passande verktyg och utrustning.

FÖRSIKTIGT!

Vassa kanter!

Skärskador

Använd skyddshandskar.

A FÖRSIKTIGT!

Öppna gångjärnsdelen!

Risk för att fingrar krossas/fastnar

• Stick inte in händerna i gångjärnsdelen. Använd skyddshandskar.

A FÖRSIKTIGT!

Rörskador på grund av fallande delar. Säkra komponenter så att de inte faller ner.

OBS!

Materialskador på andra delar av maskinen eller i kundens hem, t.ex.

vid botten

Säkra komponenter så att de inte faller ner.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Möbeldörren har tagits bort. Se Monteringsanvisning. Dörren är öppen.

4.2.1 Ta bort platt gångjärn

1. Ta bort de två gångjärnsskydden.

Reparation

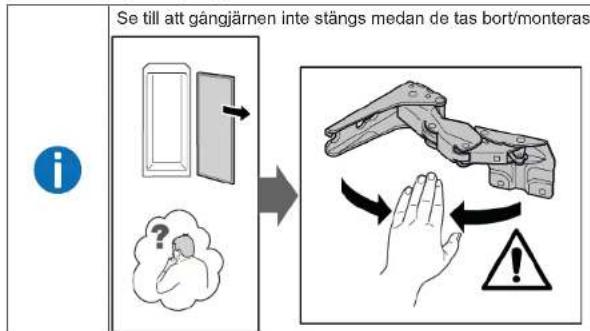

2.1. Lossa på de fyra skruvarna (1). 2. Skjut ut och ta bort dörren (2).

3.1. Ta bort de fyra skruvarna (1). 2. Ta bort gångjärnen (2).

Gångjärnen har tagits bort.

4.2.2 Montera platt gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta glidgångjärn

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

Vassa kanter!

Skärskador

Använd skyddshandskar.

Personskador på grund av fallande delar.

Säkra komponenter så att de inte faller ner.

Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.

Säkra komponenter så att de inte faller ner.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Möbeldörren och apparatens dörr är separerade. Se Monteringsanvisning.

4.3.1 Ta bort glidgångjärn

1. Skruva ur de två skruvarna (1).
2. Ta bort det övre gångjärnet (2).
3. Ta bort dörren (3).
4. Skruva ur de två skruvarna (4).
5. Ta bort det nedre gångjärnet (5).

Gångjärnen har tagits bort.

4.3.2 Montera glidgångjärn

Montera i omvänd ordning.

Reparation

4.4 Byta hylla

Förutsättning: Dörren är öppen.

4.4.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.5 Byta dörrhylla

Montera i omvänd ordning.

Reparation

4.6 Byta frukt- och grönsakslåda

Förutsättning: Dörren är öppen.

4.6.1 Ta bort frukt- och grönsakslåda

1. Dra ut frukt- och grönsaksfacket så långt det går. 2.1. Lyft upp frukt- och grönsaksfacket framtill (1). 2. Ta bort facket (2).

Frukt- och grönsaksfacket har tagits bort.

4.6.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.7 Byta LED-sidolampa

Nödvändiga verktyg:

Sugkopp 050 mm [00342224]

Din apparat har en underhållsfri LED-lampa.

Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker.

Dödsfall på grund av elstötar

Koppla bort maskinen från elförsörjningen minst 60 sekunder innan

reparationer påbörjas.

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Dörren är öppen. Hylorna har tagits bort.

4.7.1 Ta bort LED-sidolampa

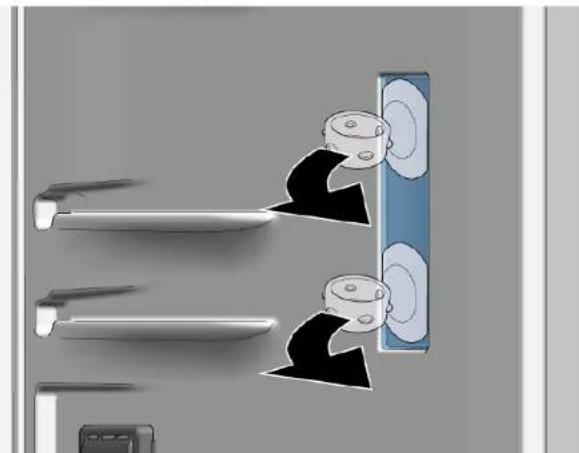

1. Sätt två sugkoppar på LED-sidolampshöljet.
2. Dra sugkopparna framåt i en vridrörelse.

LED-lamphöljet har tagits bort.

Reparation

1. Ta bort LED-modulen.

LED-sidolampan har tagits bort.

4.7.2 Montera LED-sidolampa

På grund av att lamphöljets hakar lätt går sönder vid borttagningen är reservdelen LED-sidolampa ett set som inkluderar LED-modul och lamphölje.

Montera i omvänd ordning.
