Tuotetyyppi	Jääkaappi-pakastin upotettava
Merkki	Neff
Malli	KI2321SE0
Korkeus (cm)	177,2 (arvio)
Leveys (cm)	54,1 (arvio)
Syvyys (cm)	54,8 (arvio)
Nettopaino (kg)	Enintään 45
Sähkönsyöttö	220-240 V, 50/60 Hz, vaihtovirta
Ilmastoluokka	SN, N, ST, T (10 °C – 43 °C)
Kylmäaine	Ilmoitettu tyyppikilvessä (syttyvä)
Jääkaapin tilavuus (L)	Ei määritelty (arvio 200-250 L)
Pakastimen tilavuus (L)	Ei määritelty (arvio 50-80 L)
Pakastusteho (kg/24h)	Ilmoitettu tyyppikilvessä
Käyttöaika sähkökatkon aikana (h)	Ilmoitettu verkkosivustolla (säilyvyysaika)
Tärkeimmät toiminnot	Jäähdytys, pakastus, super-toiminto, jääpalojen valmistus
Lämpötilan säätö	Elektroninen, jääkaappiosasto 2 °C – 8 °C
Sisävalaistus	LED, energiatehokkuusluokka E
Sulatus	Automaattinen jääkaapille, manuaalinen pakastimelle
Puhdistus ja huolto	Puhdistus lämpimällä vedellä ja neutraalilla pesuaineella, älä käytä höyrypuhdistinta
Turvallisuus	Lapsilukkoa ei mainita, mutta ohjeet räjähdys-, sähköisku- ja paleltumisvaaran välttämiseksi
Varaosat ja korjattavuus	Varaosat saatavilla 10 vuoden ajan, korjaukset vain pätevän henkilöstön toimesta

Usein kysytyt kysymykset - KI2321SE0 NEFF

Mikä on jääkaappiosaston ihanteellinen lämpötila?

Suositeltu lämpötila on 4 °C. Voit säätää sen 2 °C ja 8 °C välillä ohjauspaneelin avulla.

Miten super-toiminto aktivoidaan?

Paina painiketta useita kertoja, kunnes super-merkkivalo syttyy. Super-toiminto jäähdyttää voimakkaammin ja sammuu automaattisesti noin 24 tunnin jälkeen.

Miten jääkaapin sisäpinta puhdistetaan?

Sammuta laite ja irrota pistoke. Poista elintarvikkeet ja hyllyt. Puhdista pehmeällä liinalla, lämpimällä vedellä ja neutraalilla pesuaineella. Älä käytä höyrypuhdistinta.

Miten pakastinosasto sulatetaan?

Ota super-toiminto käyttöön 4 tuntia ennen. Poista elintarvikkeet ja sammuta laite. Jätä luukku auki tai aseta kuuma vesikattila sisälle nopeuttamaan sulatusta. Pyyhi vesi liinalla.

Miksi jääkaappini pitää kurisevaa ääntä?

Tämä ääni on normaali. Se johtuu kylmäaineen kierrosta putkissa ja kompressorin toiminnasta. Toimenpiteitä ei tarvita.

Mitä tehdä, jos luukku ei sulkeudu kunnolla?

Tarkista, etteivät elintarvikkeet estä sulkeutumista. Puhdista luukun tiiviste. Tarvittaessa vaihda tiiviste (katso korjausohjeet).

Miten LED-valo vaihdetaan?

LED-valaisimen saa vaihtaa vain pätevä henkilökunta. Ota yhteyttä huoltopalveluun. Älä yritä tehdä sitä itse.

Mitä tehdä sähkökatkon aikana?

Avaa laitetta mahdollisimman vähän. Tarkista elintarvikkeiden laatu katkon jälkeen. Hävitä pakastetut tuotteet, joiden lämpötila ylittää 5 °C. Hieman sulaneet ruoat voidaan kypsentää ja pakastaa uudelleen.

Mihin jääkaappi kannattaa asentaa energian säästämiseksi?

Asenna laite suojassa auringonvalolta ja kaukana lämmönlähteistä (patterit, uuni). Jätä vähintään 30 mm etäisyys liesistä ja 300 mm etäisyys lämmittimistä.

Miten laitteen oikea toiminta tarkistetaan?

Suorita itsetesti: irrota laitteen pistoke 5 minuutiksi, kytke se takaisin ja pidä painiketta painettuna 5–7 sekuntia. Kaksi äänimerkkiä tarkoittaa normaalia toimintaa.

KÄYTTÖOHJE KI2321SE0 NEFF

Työvälineet ja apuvälineet. 102

Korjaus. 103

4.1.1 Oven tiivisteen irrotus 103 4.1.2 Oven tiivisteen asennus 103

Vaaran tyyppi ja lahde!

Liikkuvista osista johtuva sahkoiskun vaara!

Käytä turvakenkia. Kiinnitä raskaat osat putoamisen estämiseksi. - Älä työnnä kehonosia liikkuvien osien väliin.

Työvälineet ja apuvälineet

Määramine Üksikasjad Kujutised
Kaitseriie [00342013]	60 cm × 50 cm
Iminapp [00342224]	Ø50 mm
Tähtotsik TX20 [00340865]	6,3 mm (1/4 tolli)

4.1.1 Oven tiivisteen irrotus

1. Vapauta oven tiiviste yläosan oikeasta ja vasemmasta kulmasta.

4.1.2 Oven tiivisteen asennus

Uuden oven tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Tämä ei vaikuta oven sulkeutumiseen ja pitkäaikaiseen toimintaan.

Jos laitteessasi on säädettävät saranat tai saranan kiinnikkeet, voit säätää sulkumekanismin myöhemmin sopivaksi.

Lämmitä oven tiiviste föönillä tai lämpimällä vedellä ja muotoile se käsin.

Sormien puristuminen/kiinnijääminen

Kiinnitä osa putoamisen estämiseksi

Noue:

Kinnitä osa putoamisen estämiseksi

HUOMIO!

Kinnitä osa putoamisen estämiseksi

Noue:

Liikkuvista osista johtuva sähköiskuvaara!

Liikkuvista osista johtuva sähköiskuvaara!

Sähköiskusta johtuva kuolema

Ennen korjaustöiden aloittamista irrota laitteet sähköverkosta

vähintään 60 sekuntia aikaisemmin.

AETT

VAROITUS!

Terävät reunat!

Viiltohaavat

Korjausvinkit - Jääkaappi

1 Tämä asiakirja 115

1.1 Tärkeitä tietoja 115 1.1.1 Tarkoitus 115 1.2 Symboleiden merkitys 115 1.2.1 Vaaratasot 115 1.2.2 Varoitusmerkit 115 1.2.3 Varoitusten rakenne 116 1.2.4 Yleiset symbolit 116

A Turvallisuus 117

2.1 Yleiset turvallisuusohjeet 117 2.1.1 Kaikki kotitalouskoneet 117

Työkalut ja apuvälineet. 118

Korjaus. 119

4.1 Oven tiivisteen vaihtaminen 119

4.1.1 Oven tiivisteen poistaminen 119 4.1.2 Oven tiivisteen asennus 119

4.2 Litteän saranan vaihtaminen 122

4.2.1 Litteän saranan poistaminen 122 4.2.2 Litteän saranan asennus 123

4.3 Liukusaranan vaihtaminen 124

4.3.1 Liukusaranan poistaminen 124 4.3.2 Liukusaranan asennus 124

4.4 Hyllyn vaihtaminen 125

4.4.1 Hyllyn poistaminen 125 4.4.2 Hyllyn asennus 125

4.5 Ovihyllyn vaihtaminen 126

4.5.1 Ovihyllyn poistaminen 126 4.5.2 Ovihyllyn asennus 126

4.6 Hedelmä- ja vihanneslokeron vaihtaminen 127

4.6.1 Hedelmä- ja vihanneslokeron poistaminen 127 4.6.2 Hedelmä- ja vihanneslokeron asennus 127

4.7 LED-sivuvalon vaihtaminen 128

4.7.1 LED-sivuvalon poistaminen 128 4.7.2 LED-sivuvalon asennus 129

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittavat vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita tai esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
!	Yleinen varoitus
1	Sähköjännitteestä aiheutuva vaara
2	Rajähdysvaara
3	Viiltohaavojen vaara
4	Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentastä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Seuraavassa esimerkissä nähdään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettavat toimenpiteet mainitaan.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
i	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
KäynistäNappäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaara!

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun! Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista. - Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana.

Käytä suojakenkiä. Estä painavien komponenttien putoaminen. Älä koske liikkuviin komponentteihin. Laitteen turvallisuudelle/toiminnalle aiheutuva riski! Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riski - Älä koske moduuleihin, liittimiin ja johdinreitteihin mukaan lukien.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Suojapeite [00342013]	60 cm x 50 cm	###
lmukuppi [00342224]	∅50 mm
Torx-kärki TX20 [00340865]	6,3 mm (1/4")

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus: Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Irrota oven tiiviste urasta oikeasta ja vasemmasta nurkasta.

1. Vedä oven tiiviste ulos urasta.

Oven tiiviste on poistettu.

4.1.2 Oven tiivisteen asennus

Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkän aikavälin toimintaan.

Jos laitteessa on säädettävät saranat tai saranan kiinnittimet, voit optimoida sulkeutumista myöhemmin.

Oven tiivisteen sivuilla olevat pienet reiät ovat toiminnallisia (tarvitaan ilmanvaihtoa varten). Ne eivät ole tuotantovirheitä.

Korjaus

1. Tarkista, että tiivistettä varten oleva ura ei ole vioittunut.

1. Jos tiivisteen ura on vioittunut.
2. Ota yhteyttä asiakaspalveluun.
3. Oven tiivisteen pienet vääntymät ovat normaaleja, eikä niillä ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kuin se asetetaan laitteeseen.

Kuumenna oven tiivistettä hiustenkuivaajalla tai kuumalla vedellä ja muotoile se käsin uudelleen.

1. Työnnä tiivisteen nurkat ylhäällä ja alhaalla uraan.

Korjaus

1. Paina koko tiiviste vähitellen uraan.

Oven tiiviste on asennettu.

Korjaus

4.2 Litteän saranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Painavat, isokokoiset laitteet!

Selän ja lihasten vammat

Vain koulutetun ammattilaisen tulisi suorittaa laitteen oven poistamiseen liittyvät vaiheet. Laitteen siirtämiseen tarvitaan kahta ihmistä. Käytä vain soveltuvia työkaluja ja välineitä.

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä

Avoin saranan alue!

Sormien murskautuminen / jääminen väliin

Älä koske saranan alueelle. Käytä suojakäsineitä.

Ruuvien avaamisesta aiheutuva osien putoamisen riski! Loukkaantuminen putoavien osien vuoksi. Estä komponentin putoaminen

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

• Estä komponentin putoaminen

Vaatimus:

Kone on erotettu teholähteestä. Kalusteovi on poistettu. Katso Asennusohjeet. Ovi on auki.

4.2.1 Litteän saranan poistaminen

1. Poista kaksi saranan suojusta.

Korjaus

2.1. Löysää neljä ruuvia (1).

1. Liu'uta ovi ulos ja poista se (2).

3.1. Poista neljä ruuvia (1).

1. Poista saranat (2).

Saranat on poistettu.

4.2.2 Litteän saranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.3 Liukusaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokoiset laitteet!

Selän ja lihasten vammat

Vain koulutettu henkilökunta saa suorittaa laitteen oven avaamiseen liittyvät vaiheet. Laitteen siirtämiseen tarvitaan kahta ihmistä.

Käytä vain soveltuvia työkaluja ja välineitä.

HUOMAA

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Loukkaantuminen putoavien osien vuoksi.

Estä komponentin putoaminen.

HUOMIO!

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

• Estä komponentin putoaminen.

Vaatimus:

Kone on erotettu teholähteestä. Kalusteovi ja laitteen ovi on erotettu toisistaan. Katso Asennusohjeet.

4.3.1 Liukusaranan poistaminen

1. Kierrä kaksi ruuvia auki (1).
2. Poista yläsarana (2).
3. Poista ovi (3).
4. Kierrä kaksi ruuvia auki (4).
5. Poista alasarana (5).

Saranat on poistettu.

4.3.2 Liukusaranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Hyllyn vaihtaminen

Vaatimus: Ovi on auki.

4.4.1 Hyllyn poistaminen

Vedä hylly ulos.

Hylly on poistettu.

4.4.2 Hyllyn asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.5 Ovihyllyn vaihtaminen

Vaatimus: Ovi on auki.

4.5.1 Ovihyllyn poistaminen

Nosta ovihylly pois ylös asentoon.

Ovihylly on poistettu.

4.5.2 Ovihyllyn asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.6 Hedelmä- ja vihanneslokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.6.1 Hedelmä- ja vihanneslokeron poistaminen

1. Vedä hedelmä- ja vihanneslokero niin ulos kuin se tulee. 2.1. Nosta hedelmä- ja vihanneslokeroa edestä (1). 2. Poista lokero (2).

Hedelmä- ja vihanneslokero on poistettu.

4.6.2 Hedelmä- ja vihanneslokeron asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

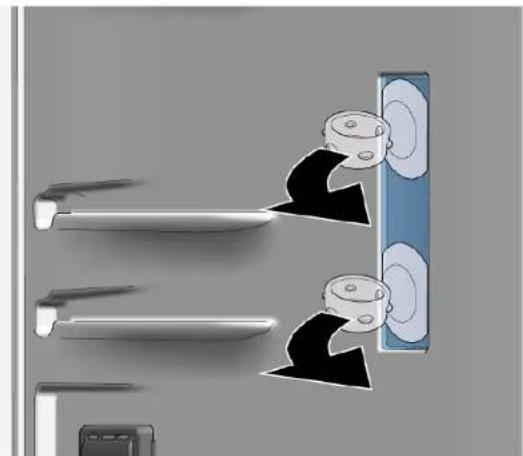

4.7 LED-sivuvalon vaihtaminen

Erikoistyokalut:

Imukuppi 050 mm [00342224]

Laite on varustettu huoltovapaalla LED-valolla.

Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköisten osien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi. Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säännöksen tai maakohtaisten säännösten mukainen turvallisuustesti.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

Erotalaitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

Terävät reunat!

Viiltovammat

Käytä suojakäsineitä

Vaatimus:

Kone on erotettu teholähteestä. Ovi on auki. Hylyt on poistettu.

4.7.1 LED-sivuvalon poistaminen

1. Kiinnitä kaksi imukuppia LED-sivuvalon suojukseen.
2. Vedä imukupit etusuuntaan yhdellä pyörivällä liikkeellä.

LED-valon suojus on poistettu.

Korjaus

1. Poista LED-moduuli.

LED-sivuvalo on poistettu.

4.7.2 LED-sivuvalon asennus

Lampun suojuksen takia kiinnittimet rikkoutuvat helposti poistamisen aikana. LED-sivuvalon varaosapaketti sisältää LED-moduulin ja lampun suojuksen.

Asenna vastakkaisessa järjestyksessä.

4.3 Kiinteät virukset nimellisesti

Erityinen varustus:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

VAROITUS

1.2.1 Vaaratasot
