2022-09-02 9001762436 Autorska prava BSH Hausgeräte GmbH Stranica 22 od 385

Popravak

1. Co nejvice vytahnete zasobnik na ovoce a zeleninu.
   2.1.Zvednete vpredu (1)zasobnik na ovoce a zeleninu. 2.Vyjmtezasobnik (2).

Zasobnik na ovoce a zeleninu je vyjmuty.

4.7 Vymena LED bočniho osvetleni

Speziální nástroje:

Prisavka 050 mm [00342224]

Vas spotfebi je vybaven bezudzbovym LED osvetlenim.

4.4.1 Plaukta iznemšana

Izvelciet plauktu.

Plaukts ir iznemts.

4.4.2 Plaukta uzstadijsana

Uzstadiet apgriezt kartiba.

Remonts

4.5 Durvu plakta nomaina

Prastba:
Durvimirjabutatvertam.

4.5.1 Durvy plaukta nonemsana

1.2.1 Urovne nebezpečenstva

Nasveti za popravilo - Hladilnik

V zvezi tem dokumentom 323

1.1 Pomembne informacije 323

1.1.1 Namen 323
1.2 Razlaga simbolov 323
1.2.1 Stopje nevarnosti 323
1.2.2 Simboli za nevamost 323
1.2.3 Struktura opozoril 324
1.2.4 Splošni symboli 324

Varnost. 325

2.1 Splośna varnożna navodila 325

2.1.1 Vsi gospodinskii aparati 325

Orodja in pripomocki 326

Popravilo 327

4.1.1 Odstranjevanje tesnila vrat 327
4.1.2 Namestitev tesnila vrat 327

4.2Zamenjavaploscatega tecaja 330

4.2.1 Odstranjevanje plošcatega tečaja 330
4.2.2 Namestitev ploscatega tecaj 331

4.3Zamenjavadrsnega tecaja 332

4.3.1 Odstranjevanje drsnega tecaja 332
4.3.2 Namestitev drsnega tecaja 332

4.4Zamenjavapolice 333

4.4.1 Odstranjevanje police 333
4.4.2 Namestitev police 333

4.5 Zamenjiva vratega predala 334

4.5.1 Odstranjevanje vratnegapredala 334
4.5.2 Namestitev vratnega predala 334

4.6 Zamenjava predala za sadje in zelenjavo 335

4.6.1 Odstranjevanje predala za sadje in zelenjavo 335
4.6.2 Namestitev predala za sadje in zelenjavo 335

4.7Zamenjavastanske luci LED 336

4.7.1 Odstranjevanje stranske luci LED 336
4.7.2 Namestitev stranske luči LED 337

V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnorocem popravilu aparatov skladno z veljavno direktivo glede okoljsko primeme zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati dolocene rezervne dele, vkljucno z opozorili in tveganji.

Če imate kaksna vprasnja, se obmite na naso servisno sluzbo. Za škodo bomo odgovorni le, Če ste namige za popravila upostevali pravlino.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopne opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna-cuje stopnjo nevamosti.

Stopna opozorila Pomen
NEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopje nevamosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vsti nevarosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
1	Nevarnost zaradi elektrICIne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

V zvezi tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetega polja
	Nevarnost zaradi neionizirajočega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorla v tem Dokumentu imajo standardiziran videz in standardizirano strukturo.

NEVARNOST

Vrsta in vir nevarnostil

Morebitne posledice ob neupostevanju nevarnosti/opozorila.

Ukrepi in prepovedi za preprecevanje nevamosti.

V naslednjemprimeru je prikazano opozorilo, ki opozjara pred elektrichnim udarom za radi delov pod napetostjo. Naveden je ukrup za preprecevanje nevarmosti.

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Smrt zaradi elektricega udara

• Izklučite aparate iz elektrínaega omrežja vsaj 60 sekund pred začektom popravil.

1.2.4 Splošni symboli

V tem dokumentu so uporabljeni naslednjii splošni simboli:

• Napake zaradi popravil elektricih component lahko povzrocijo elektrici udar!
• Aparat izkljucite iz elektricnega omreza vsaj 60 sekund pred zaćekom del
• Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpis, ki veljajo za posamezno državo.

Nevarnost poskodzaradi ostrih robov!

• Uporabljaje zašcitne rokavice.

Nevarnost zmeckanin med popravili, vzdrzevanjem, odpravljanem tezav ali servisom zaradi tezkih in premikajocih se component

• Uporablajte zašcitne Čevljne
  Tezke componente zavarujte pred padanjem.
  Delov telesa ne vystavljaje v premikajoe se componente.

Tveganje za varnost/delovanje aparata!

• Uporabljajte le originalne nadomestne dele.
  Tveganje poskodb elekrostaticno obcutljivih component (ESD)!
  Ne dotikajte se modulov, vklučno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa [00342013]	60 cm x 50 cm
Vakuumski prisesek [00342224]	Ø50 mm
Nastavek Torx TX20 [00340865]	6,3 mm (1/4")

2022-09-02 9001762436 Avtorske pravice BSH Hausgeräte GmbH Stran 326 od 385

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:
Vrata so odprta.

4.1.1 Odstranjevante tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

1. Tesnilo vrat izvlecite iz utora.

4.1.2 Namestitev tesnila vrat

Debelina novega tesnila vrat se lahko nekoliko razlikuju od starega tesnila vrat. To ne vpliva na zapiranje in dolgorocno delovanje aparata.

Ce imataparastavljive tceaje al priključke tceajev, lahko zapiranje na knadno tudi prilagodite.

[ Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poskodovan.

1. Ce je utor za tesignilo poskodovan:

2. se obrnite na našo servisno sluzbo.

Majhma deformaciona tesnila vrat je obicajna in ne vpliva na njegov delovanje. Priporocljivo je, da tesnilo vrat pred namestitvjo v aparat poravnate.

Tesnilo vrat lahko segrejetes susilnikom za lase ali topo vodo, da ga rocn preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Popravilo

1. Celotno tesnilo korak po koraku potisnite v utor.

Postopek odstranjevanja vrat aparata njizvaja samo pooblasce
no strokovno osebj.
Za premikanje aparata sta potrebni dve osebi.

Uporabite samo ustrezno orodje in opremo.

PREVIDNO

Ostri robovi!

Ureznine

Uporablajte zašitne rokavice.

PREVIDNO

Odprite obmocej tecaja!

Zmeckanine/zagozditev prstov

Ne segaje v obmojce tecajev.
Uporabljajte zašitne rokavice.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!
Poskodbe zaradi padajocih delov.
K部件 zaicite pred padcem.

POZOR!

Nevarnost padajoch delov zaradi zrahljanih viljakov!
Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
Kcomponento zaicite pred padcem.

Zahteva:

Aparat je odklopljen iz omreznene napetosti.
Pohistvena vrata so odstranjena. Glejte navodila za namesitev.
Vrata so odprta.

4.2.1 Odstranjevante plošcatega tečaja

1. OdstranitePokrovka tecaja.

Popravilo

2.1.Odvijte Stiri vijake (1).

1. Vrata izvlecite in jih odstranite (2).

3.1. Odstranite stiri vijake (1).

1. Odstranite tecaja (2).

Tečaja sta odstranjena.

4.2.2 Namestitev plošcatega tečaja

• Namestite v obrtnem vrtnem redu.

Popravilo

4.3 Zamenjava drsnega tecaja

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

OPOZORILO

Težki, veliki aparati!

Poskodbe hrbta in misic

Postopek odstranjevanja vrat aparata naj izvaja samo pooblasce no strokovno osbej.
Za premikanje aparata sta potrebni dve osebi.

Uporabite samo ustrezno orodje in opremo.

PREVIDNO

Ostri robovi!

Ureznine

• Uporablajte zašcitne rokavice.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

skodbe zaradi padajocih delov.

Kcomponento zaicite pred padcem.

POZOR!

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašcitite pred padcem.

Zahteva:

Aparat je odklopljen iz omreznepapetosti.
Pohistvena vrata so locena od vrat aparata. Glejte navodila za namestitev.

4.3.1 Odstranjevanje drsnega tečaja

1. Odvijte vijaka (1).
2. Odstranite zgornji tečaj (2).
3. Odstranite vrata (3).
4. Odvijte vijaka (4)
5. Odstranite spodji tecaj (5).

Tečaja sta odstranjena.

4.3.2 Namestitev drsnega tecaja

• Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava police

Zahteva:
Vrata so odprta.

4.4.1 Odstranjevanje police

Izvlecite polico.

Polica je odstranjena.

4.4.2 Namestitev police

• Namestile v obratnem vrstnem redu.

Popravilo

4.5 Zamenjava vratnega predala

Zahteva:
Vrata so odprta.

4.5.1 Odstranjevanje vratnega predala

Dvignite vratni predal navzgor.

4.5.2 Namestitev vratnega predala

• Namestite v obrnem vrstnem redu.

Popravilo

4.6 Zamenjava predala za sadje in zelenjavo

Zahteva:
Vrata so odprta.

4.6.1 Odstranjevanje predala za sadje in zelenjavo

1. Predal za sadje in zelenjavo izvolecite, kolikor je mogoce.
   2.1.Dvignite predaalazadje in zelenjavospredaj(1).

2. Predal odstranite (2).

Predal za sadje in zelenjavo je odstrjen.

4.6.2 Namestitev predala za sadje in zelenjavo

• Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava stranske luči LED

Posebna orodja:

Vakuumski prisesek 050 mm [00342224]

Vas aparat je opremljen z osvetlitvjo LED, ki ne potrebuje vzdrdzevanja. To vrost osvetlitve lahko popravi samo servisna sluzba ali pooblascen ostkovno osebj!

NEVARNOST

Nevamrost elektricega udara zaradi delov pod napetostjo! Ziviljenjska nevamrost zaradi elektricega udara vprimeru nepravilnega popravila

Elektricne dele mora popraviti kualificiran elektriar. Po popravilu je treba izvesti preizkus varosti v skladu z VDE 0701 ali predpisi, kl veljoa za posamezno drzavo.

NEVARNOST

Nevarnost elektricega udara zaradi delov pod napetostjo!

Smrt zaradi elektricnega udara

• Izkljucite aparate iz elektricnega omrežja vsaj 60 sekund pred začekkom popravil.

PREVIDNO

Ostri robovi!

Ureznine

• Uporabljaje zašcitne rokavice.

Zahteva:

Aparat je odklopjen iz omreznene napetosti.
Vrata so odprta.
Police so odstranjene.

4.7.1 Odstranjevanje stranske luči LED

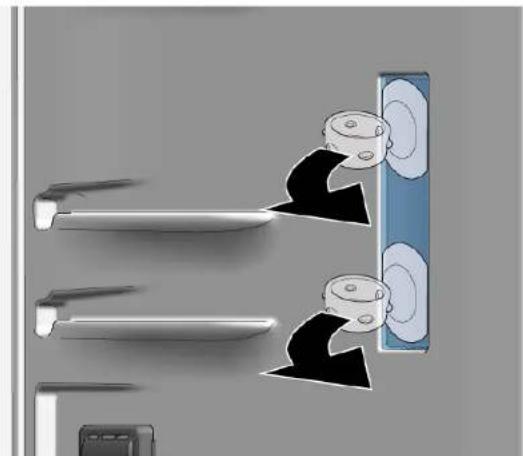

1. Dva priseska namestite naPokrov stranske luci LED.

2. S kroznim gibom povlecite priseska k sebi.

Pokrov stranske luci LED je odstranjen.

Popravilo

1. Odstranite LED-modul.

Stranska luc LED je odstranjena.

4.7.2 Namestitev stranske luci LED

Ker se zatičiPokrovčka med postopkom odstranjevanja zlahka zlomijo, vkljucije komplet nadomestnegela dela stranske luči LED LED-modul inPokrov luči.

• Namestite v obrtnem vrtnem redu.
