KI2321SE0 - Kühlschrank NEFF - Kostenlose Bedienungsanleitung

Produkttyp	Einbaukühl-Gefrierkombination
Marke	Neff
Modell	KI2321SE0
Höhe (cm)	177,2 (geschätzt)
Breite (cm)	54,1 (geschätzt)
Tiefe (cm)	54,8 (geschätzt)
Nettogewicht (kg)	Bis zu 45
Stromversorgung	220-240 V, 50/60 Hz, Wechselstrom
Klimaklasse	SN, N, ST, T (10 °C bis 43 °C)
Kältemittel	Auf dem Typenschild angegeben (brennbar)
Kühlvolumen (L)	Nicht angegeben (geschätzt 200-250 L)
Gefriervolumen (L)	Nicht angegeben (geschätzt 50-80 L)
Gefriervermögen (kg/24h)	Auf dem Typenschild angegeben
Lagerzeit bei Störung (h)	Auf der Website angegeben (Lagerzeit)
Hauptfunktionen	Kühlen, Gefrieren, Super-Funktion, Eiswürfelbereitung
Temperatureinstellung	Elektronisch, Kühlabteil 2 °C bis 8 °C
Innenbeleuchtung	LED, Effizienzklasse E
Abtauen	Automatisch für den Kühlschrank, manuell für das Gefrierfach
Reinigung und Pflege	Reinigung mit warmem Wasser und neutralem Reinigungsmittel, keinen Dampfreiniger verwenden
Sicherheit	Kindersicherung nicht erwähnt, aber Hinweise zur Vermeidung von Explosions-, Stromschlag- und Kälteverbrennungsrisiken
Ersatzteile und Reparierbarkeit	Ersatzteile für 10 Jahre verfügbar, Reparaturen nur durch qualifiziertes Personal

Häufig gestellte Fragen - KI2321SE0 NEFF

Was ist die ideale Temperatur für das Kühlabteil?

Die empfohlene Temperatur beträgt 4 °C. Sie können sie zwischen 2 °C und 8 °C mit dem Bedienfeld einstellen.

Wie aktiviere ich die Super-Funktion?

Drücken Sie mehrmals die Taste, bis die Super-Leuchte aufleuchtet. Die Super-Funktion kühlt stärker und schaltet sich nach ca. 24 Stunden automatisch aus.

Wie reinige ich das Innere des Kühlschranks?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie Lebensmittel und Einlegeböden. Reinigen Sie mit einem weichen Tuch, warmem Wasser und einem neutralen Reinigungsmittel. Verwenden Sie keinen Dampfreiniger.

Wie taue ich das Gefrierfach ab?

Aktivieren Sie die Super-Funktion 4 Stunden vorher. Entfernen Sie die Lebensmittel und schalten Sie das Gerät aus. Lassen Sie die Tür offen oder stellen Sie einen Topf mit heißem Wasser hinein, um das Abtauen zu beschleunigen. Wischen Sie das Wasser mit einem Tuch auf.

Warum macht mein Kühlschrank ein gluckerndes Geräusch?

Dieses Geräusch ist normal. Es entsteht durch die Zirkulation des Kältemittels in den Rohren und den Betrieb des Kompressors. Kein Handeln erforderlich.

Was tun, wenn die Tür nicht richtig schließt?

Überprüfen Sie, ob Lebensmittel den Verschluss blockieren. Reinigen Sie die Türdichtung. Ersetzen Sie die Dichtung bei Bedarf (siehe Reparaturanleitung).

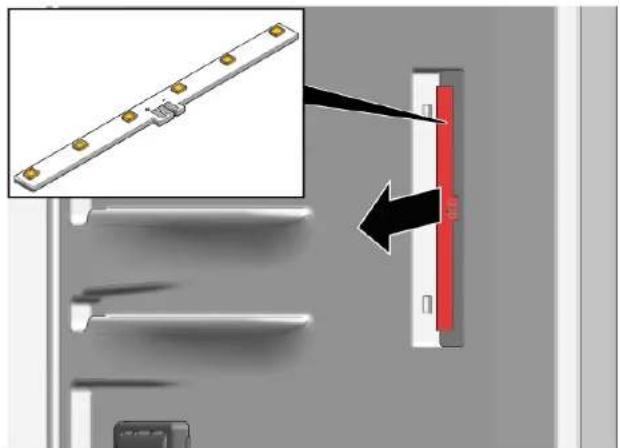

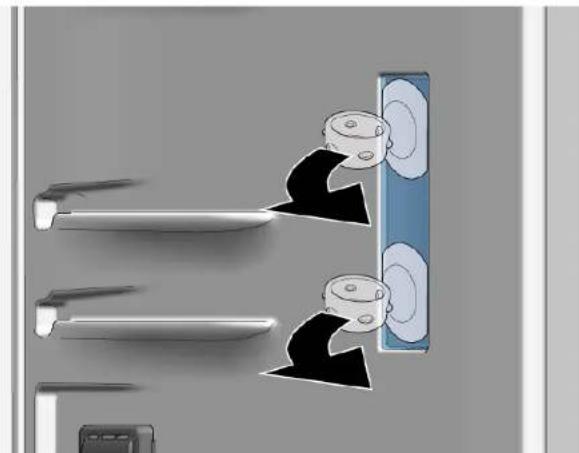

Wie ersetze ich die LED-Beleuchtung?

Die LED-Beleuchtung darf nur von qualifiziertem Personal ausgetauscht werden. Kontaktieren Sie den Kundendienst. Versuchen Sie nicht, es selbst zu tun.

Was tun bei Stromausfall?

Öffnen Sie das Gerät so wenig wie möglich. Überprüfen Sie die Qualität der Lebensmittel nach dem Ausfall. Werfen Sie gefrorene Produkte weg, deren Temperatur 5 °C überschreitet. Leicht aufgetaute Lebensmittel können gekocht und wieder eingefroren werden.

Wo soll der Kühlschrank aufgestellt werden, um Energie zu sparen?

Stellen Sie das Gerät vor Sonne und Wärmequellen (Heizkörper, Herd) geschützt auf. Lassen Sie einen Abstand von mindestens 30 mm zu Kochfeldern und 300 mm zu Heizungen.

Wie überprüfe ich den ordnungsgemäßen Betrieb des Geräts?

Führen Sie einen Selbsttest durch: Nachdem Sie das Gerät für 5 Minuten vom Strom getrennt haben, schließen Sie es wieder an und halten Sie die Taste 5 bis 7 Sekunden lang gedrückt. Zwei Signaltöne zeigen einen normalen Betrieb an.

BEDIENUNGSANLEITUNG KI2321SE0 NEFF

1.1 Allgemeine Hinweise 6 1.2 Bestimmungsgemäßer Gebrauch 6 1.3 Einschränkung des Nutzerkreises 6 1.4 Sicherer Transport 7 1.5 Sichere Installation 7 1.6 Sicherer Gebrauch 8 1.7 Beschädigtes Gerät 10

2 Sachschaden vermeiden 12

3 Umweltschutz und Sparen 12

3.1 Verpackung entsorgen 12 3.2 Energie sparen 12

4 Aufstellen und Anschließen 12

4.1 Lieferumfang. 12 4.2 Kriterien für den Aufstellort..... 13 4.3 Gerät montieren 13 4.4 Gerät für den ersten Gebrauch vorbereiten 13 4.5 Gerät elektrisch anschließen.... 14

5 Kennenlernen 14

5.1 Gerät. 14 5.2 Bedienfeld 14

6 Ausstattung 14

6.1 Ablage 14 6.2 Gefrierfachklappe 14 6.3 Obst- und Gemüsebehälter..... 14 6.4 Türablage 15 6.5 Zubehör 15

7 Grundlegende Bedienung 15

7.1 Gerät einschalten 15 7.2 Hinweise zum Betrieb 15 7.3 Gerät ausschalten 15 7.4 Temperatur einstellen 15

8 Zusatzfunktionen 16

8.1 Super-Funktion 16

9 Kühlfach 16

9.1 Tipps zum Einlagern von Lebensmitteln ins Kühlfach 16 9.2 Kältezonen im Kühlfach 16 9.3 Aufkleber OK. 17

10 Gefrierfach 17

10.1 Gefrierfachtür 17 10.2 Gefriervermögen 17 10.3 Tipps zum Einlagern von Lebensmitteln ins Gefrierfach 17 10.4 Tipps zum Einfrieren frischer Lebensmittel 17 10.5 Haltbarkeit des Gefrierguts bei -18 °C............ 18 10.6 Auftaumethoden für Gefriergut 18

11 Abtauen 18

11.1 Abtauen im Kühlfach 18 11.2 Abtauen im Gefrierfach 19

12 Reinigen und Pflegen 19

12.1 Gerät zum Reinigen vorbereiten 19 12.2 Gerät reinigen 19 12.3 Tauwasserrinne und Ablaufloch reinigen 20 12.4 Ausstattungsteile entnehmen 20

13 Störungen beheben 21

13.1 Stromausfall 23 13.2 Geräteselbsttest durchführen 23

14 Lagern und Entsorgen. 23

14.1 Gerät außer Betrieb nehmen 23 14.2 Altgerät entsorgen 23

15 Kundendienst 24 15.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD) 24 16 Technische Daten 25

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

• Lesen Sie diese Anleitung sorgfältig. Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf. Schließen Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur für den Einbau bestimmt.

Verwenden Sie das Gerät nur:

• um Lebensmittel zu kühlen und zu gefrieren und zur Eiswürfelbereitung.
• im privaten Haushalt und in geschlossenen Räumen des tatsächlichen Umfelds. ■ bis zu einer Höhe von 2000 m über dem Meeresspiegel.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Kühl-/Gefriergerät be- und entladen.

1.4 Sicherer Transport

WARNUNG - Verletzungsgefahr!

Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen.

Das Gerät nicht alleine anheben.

1.5 Sichere Installation

WARNUNG - Stromschlaggefahr!

Unsachgemäße Installationen sind gefährlich.

Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betreiben. Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen. Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig installiert sein. - Nie das Gerät über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung. - Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein, oder falls der freie Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Errichtungsbestimmungen eingebaut werden. - Beim Aufstellen des Geräts darauf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird. Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich. - Nie die Netzanschlussleitung mit Wärmequellen in Kontakt bringen.

WARNUNG - Explosionsgefahr!

Wenn die Belüftungsöffnungen des Geräts verschlossen sind, kann bei einem Leck des Kältekreislaufs ein brennbares Gas-Luft-Gemisch entstehen.

• Belüftungsöffnungen im Gerätegehäuse oder im Einbaugehäuse nicht verschließen.

WARNUNG - Brandgefahr!

Eine verlängerte Netzanschlussleitung und nicht zugelassene Adapter zu verwenden, ist gefährlich.

• Keine Verlängerungskabel oder Mehrfachsteckdosenleisten verwenden.
• Nur vom Hersteller zugelassene Adapter und Netzanschlussleitungen verwenden.
• Wenn die Netzanschlussleitung zu kurz ist und keine längere Netzanschlussleitung verfügbar ist, Elektrofachbetrieb kontaktieren, um die Hausinstallation anzupassen.

Ortsveränderliche Mehrfachsteckdosenleisten oder Netzteile können überhitzen und zum Brand führen.

• Ortsveränderliche Mehrfachsteckdosenleisten oder Netzteile nicht an der Rückseite der Geräte platzieren.

1.6 Sicherer Gebrauch

WARNUNG - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Das Gerät nur in geschlossenen Räumen verwenden. Das Gerät nicht großer Hitze und Nässe aussetzen. - Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

WARNUNG - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

Verpackungsmaterial von Kindern fernhalten. - Kinder nicht mit Verpackungsmaterial spielen lassen.

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

Kleinteile von Kindern fernhalten. Kinder nicht mit Kleinteilen spielen lassen.

WARNUNG - Explosionsgefahr!

Durch Beschädigung des Kältekreislaufs kann brennbares Kältemittel austreten und explodieren.

Zum Beschleunigen des Abtauvorgangs keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen. - Festgefrorene Lebensmittel mit einem stumpfen Gegenstand lösen, z. B. Holzlöffelstiel.

Produkte mit brennbaren Treibgasen und explosiven Stoffen können explodieren, z. B. Spraydosen.

Keine Produkte mit brennbaren Treibgasen und explosiven Stoffen im Gerät lagern.

WARNUNG - Brandgefahr!

Elektrische Geräte innerhalb des Geräts können zu einem Brand führen, z. B. Heizgeräte oder elektrische Eisbereiter.

Keine elektrischen Geräte innerhalb des Geräts betreiben.

WARNUNG - Verletzungsgefahr!

Behälter mit kohlensäurehaltigen Getränken können platzen.

Keine Behälter mit kohlensäurehaltigen Getränken im Gefrierfach lagern.

Verletzung der Augen durch Austritt von brennbarem Kältemittel und schädlichen Gasen.

• Nicht die Rohre des Kältemittel-Kreislaufs und die Isolierung beschädigen.

WARNUNG - Verbrennungsgefahr durch Kälte!

Kontakt mit Gefriergut und kalten Oberflächen kann zu Verbrennungen durch Kälte führen.

• Nie Gefriergut sofort in den Mund nehmen, nachdem es aus dem Gefrierfach genommen wurde. Längeren Kontakt der Haut mit Gefriergut, Eis und Oberflächen im Gefrierfach vermeiden.

VORSICHT - Gefahr von Gesundheitsschäden!

Um die Verunreinigung von Lebensmitteln zu vermeiden, sind die folgenden Anweisungen zu beachten.

• Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen. Die Flächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen.
• Rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.
• Wenn das Kühl-/Gefriergerät längere Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.

Teile im Gerät aus Metall oder mit Metalloptik können Aluminium enthalten. Wenn saure Lebensmittel mit Aluminium in Kontakt kommen, können Aluminiumionen in die Lebensmittel übergehen.

Verunreinigte Lebensmittel nicht verzehren.

1.7 Beschädigtes Gerät

WARNUNG - Stromschlaggefahr!

Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

• Nie ein beschädigtes Gerät betreiben.
• Nie an der Netzanschlussleitung ziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitung ziehen.
• Wenn das Gerät oder die Netzanschlussleitung beschädigt ist, sofort den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten. Den Kundendienst rufen. → Seite 24. Unsachgemäße Reparaturen sind gefährlich.
• Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
• Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
• Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

WARNUNG - Brandgefahr!

Bei Beschädigung der Rohre können brennbares Kältemittel und schädliche Gase austreten und sich entzünden.

• Feuer und Zündquellen vom Gerät fernhalten. Den Raum lüften. Das Gerät ausschalten. → Seite 15
• Den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten. Den Kundendienst rufen. → Seite 24

2 Sachschäden vermeiden

ACHTUNG!

Durch Benutzung der Sockel, Auszüge oder Gerätetüren als Sitzfläche oder Steigfläche kann das Gerät beschädigt werden.

• Nicht auf Sockel, Auszüge oder Türen treten oder darauf abstützen. Durch Verschmutzungen mit Öl oder Fett können Kunststoffe und Türdichtungen porös werden. Kunststoffe und Türdichtungen öl- und fettfrei halten. Teile im Gerät aus Metall oder mit Metall-Optik können Aluminium enthalten. Aluminium reagiert bei Kontakt mit sauren Lebensmitteln. Keine Lebensmittel unverpackt im Gerät lagern.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom.

Wahl des Aufstellorts

Das Gerät vor direkter Sonneneinstrahlung schützen. Das Gerät mit möglichst großem Abstand zu Heizkörpern, Herd und anderen Wärmequellen aufstellen:

• 30 mm Abstand zu Elektro- oder Gasherden halten.
• 300 mm Abstand zu Öl- oder Kohleherden halten.
• Nie die äußeren Lüftungsöffnungen abdecken oder zustellen.

Energie sparen beim Gebrauch

Hinweis: Die Anordnung der Ausstattungsteile hat keinen Einfluss auf den Energieverbrauch des Geräts.

Das Gerät nur kurz öffnen und sorgfältig schließen. - Nie die inneren Belüftungsöffnungen oder die äußeren Lüftungsöffnungen abdecken oder zustellen. Gekaufte Lebensmittel in einer Kühltasche transportieren und schnell ins Gerät legen. - Warme Lebensmittel und Getränke vor dem Einlagern abkühlen lassen. - Um die Kälte des Gefrierguts zu nutzen, das Gefriergut zum Auftauen ins Kühlfach legen. Zwischen den Lebensmitteln und zur Rückwand immer etwas Platz lassen. Das Gefrierfach regelmäßig abtauen. Das Gefrierfach nur kurz öffnen und sorgfältig schließen.

4 Aufstellen und Anschließen

4.1 Lieferumfang

Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

Bei Beanstandungen wenden Sie sich an Ihren Händler oder an unseren Kundendienst → Seite 24.

Die Lieferung besteht aus:

Einbaugerät, Ausstattung und Zubehör, Montagematerial, Montageanleitung, Gebrauchsanleitung, Kundendienstverzeichnis, Garantiebeilage, Energielabel, Informationen zu Energieverbrauch und Geräuschen

4.2 Kriterien für den Aufstellort

WARNUNG

Explosionsgefahr!

Wenn das Gerät in einem zu kleinen Raum steht, kann bei einem Leck des Kältekreislaufs ein brennbares Gas-Luft-Gemisch entstehen.

Das Gerät nur in einem Raum aufstellen, der mindestens ein Volumen von 1 m³ pro 8 g Kältemittel hat. Die Menge des Kältemittels steht auf dem Typenschild. → Abb. 1/4

Das Gewicht des Geräts kann je nach Modell ab Werk bis zu 45 kg betragen.

Um das Gewicht des Geräts zu tragen, muss der Untergrund ausreichend stabil sein.

Zulässige Raumtemperatur

Die zulässige Raumtemperatur hängt von der Klimaklasse des Geräts ab. Die Klimaklasse steht auf dem Typenschild. → Abb. 1/4

Klimaklasse

Zulässige Raumtemperatur

SN 10 °C bis 32 °C

Klimaklasse	Zulässige Raumtemperatur
N 16 °C...32 °C
ST 16 °C...38 °C
T 16 °C...43 °C

Das Gerät ist innerhalb der zulässigen Raumtemperatur voll funktionsfähig.

Wenn Sie ein Gerät der Klimaklasse SN bei kälteren Raumtemperaturen betreiben, können Beschädigungen am Gerät bis zu einer Raumtemperatur von 5 °C ausgeschlossen werden.

Übereinander- und Nebeneinander-Aufstellung

Wenn Sie 2 Kühlgeräte übereinander oder nebeneinander aufstellen wollen, müssen Sie zwischen den Geräten mindestens 150 mm Abstand halten. Für ausgewählte Geräte ist eine Aufstellung ohne Mindestabstand möglich. Fragen Sie dazu Ihren Fachhändler oder Küchenplaner.

4.3 Gerät montieren

Das Gerät gemäß beiliegender Montageanleitung montieren.

4.4 Gerät für den ersten Gebrauch vorbereiten

1. Das Informationsmaterial entnehmen.
2. Die Schutzfolien und Transportsicherungen, z. B. Klebestreifen und Karton entfernen.
3. Das Gerät zum ersten Mal reinigen. → Seite 19

4.5 Gerät elektrisch anschließen

1. Den Netzstecker der Netzanschlussleitung des Geräts in eine Steckdose in der Höhe des Geräts stecken. Die Anschlussdaten des Geräts stehen auf dem Typenschild. → Abb. 1/4
2. Den Netzstecker auf festen Sitz prüfen. ✓ Das Gerät ist jetzt betriebsbereit.

5 Kennenlernen

5.1 Gerät

Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts. → Abb. 1

1	Bedienfeld → Seite 14
2	Gefrierfach → Seite 17
3	Obst- und Gemüsebehälter → Seite 14
4	Typenschild → Seite 25
5	Türabsteller für große Flaschen → Seite 15

Hinweis: Abweichungen zwischen Ihrem Gerät und den Abbildungen sind hinsichtlich Ausstattung und Größe möglich.

5.2 Bedienfeld

Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand. → Abb. 2

1 stellt die Temperatur des Kühlfachs ein.

2	super leuchtet, wenn die Super-Funktion eingeschaltet ist.
3	Zeigt die eingestellte Temperatur des Kühlfachs in °C an.

6 Ausstattung

Die Ausstattung Ihres Geräts ist modellabhängig.

6.1 Ablage

Um die Ablage nach Bedarf zu variieren, können Sie die Ablage entnehmen und an anderer Stelle wieder einsetzen. → "Ablage entnehmen", Seite 20

6.2 Gefrierfachklappe

Lagern Sie auf der Ablage hinter der Gefrierfachklappe häufig verwendete oder kurzzeitig zu lagernde Lebensmittel.

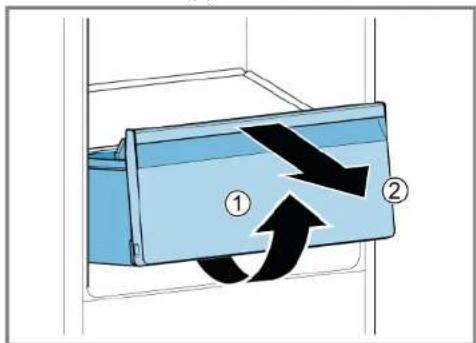

6.3 Obst- und Gemüsebehälter

Lagern Sie frisches Obst und Gemüse verpackt im Obst- und Gemüsebehälter.

Angeschnittenes Obst und Gemüse abgedeckt oder luftdicht verpackt einlagern.

Je nach Lagermenge und Lagergut kann sich im Obst- und Gemüsebehälter Kondenswasser bilden. Das Kondenswasser mit einem trockenen Tuch entfernen.

Damit die Qualität und das Aroma erhalten bleiben, lagern Sie kälteempfindliches Obst und Gemüse außerhalb des Geräts bei Temperaturen von ca. 8 °C bis 12 °C, z.B. Ananas, Bananen, Zitrusfrüchte, Gurken, Zucchini, Paprika, Tomaten und Kartoffeln.

6.4 Türablage

Um die Türablage nach Bedarf zu variieren, können Sie die Türablage entnehmen und an anderer Stelle wieder einsetzen.

→ "Türablage entnehmen", Seite 20

6.5 Zubehör

Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt. Das Zubehör Ihres Geräts ist modellabhängig.

Eierablage

Lagern Sie Eier sicher auf der Eierablage.

Eiswürfelschale

Nutzen Sie die Eiswürfelschale, um Eiswürfel herzustellen.

Eiswürfel herstellen

Verwenden Sie zur Herstellung von Eiswürfeln ausschließlich Trinkwasser.

1. Die Eiswürfelschale zu 3/4 mit Trinkwasser füllen und in das Gefrierfach stellen.

Festgefrorene Eiswürfelschale nur mit stumpfem Gegenstand, z. B. Löffelstiel, lösen.

1. Zum Lösen der Eiswürfel die Eiswürfelschale kurz unter fließendes Wasser halten oder leicht verwinden.

7 Grundlegende Bedienung

7.1 Gerät einschalten

1. Das Gerät elektrisch anschließen. → Seite 14

Hinweis: Wenn das Gerät zuvor über das Bedienfeld ausgeschaltet wurde, 36 Sekunden gedrückt halten.

Das Gerät beginnt zu kühlen. 2. Die gewünschte Temperatur einstellen. → Seite 15

7.2 Hinweise zum Betrieb

• Wenn Sie das Gerät eingeschaltet haben, dauert es bis zu mehreren Stunden, bis die eingestellte Temperatur erreicht wird. Keine Lebensmittel einlegen, bevor die eingestellte Temperatur erreicht ist.
• Wenn Sie die Tür schließen, kann ein Unterdruck entstehen. Die Tür lässt sich nur schwer wieder öffnen. Warten Sie einen Moment, bis sich der Unterdruck ausgleicht.

7.3 Gerät ausschalten

356 Sekunden gedrückt halten.

7.4 Temperatur einstellen

Kühlfachtemperatur einstellen

So oft drücken, bis die Temperaturanzeige die gewünschte Temperatur zeigt.

Die empfohlene Temperatur im Kühlfach beträgt 4°C

→ "Aufkleber OK", Seite 17

Gefrierfachtemperatur einstellen

Um die Gefrierfachtemperatur einzustellen, die Kühlfachtemperatur ändern → Seite 15.

Die Kühlfachtemperatur beeinflusst die Gefrierfachtemperatur. Wärmer eingestellte Kühlfachtemperaturen erzeugen wärmere Gefrierfachtemperaturen.

8 Zusatzfunktionen

8.1 Super-Funktion

Bei der Super-Funktion kühlt das Kühlfach und das Gefrierfach stärker. Schalten Sie die Super-Funktion 4 bis 6 Stunden vor dem Einlagern einer Lebensmittelmenge ab 2kg ein. Um das Gefriervermögen auszunutzen, verwenden Sie die Super-Funktion.

→ "Gefriervermögen", Seite 17

Hinweis: Wenn die Super-Funktion eingeschaltet ist, kann es zu vermehrten Geräuschen kommen.

Super-Funktion einschalten

So oft drücken, bis sie leuchtet.

Hinweis: Nach ca. 24 Stunden schaltet das Gerät auf Normalbetrieb.

Super-Funktion ausschalten

drücken.

9 Kühlfach

Im Kühlfach können Sie Fleisch, Wurst, Fisch, Milchprodukte, Eier, zubereitete Speisen und Backwaren aufbewahren.

Die Temperatur ist von 2 °C bis 8 °C einstellbar.

Durch die Kühllagerung können Sie auch leicht verderbliche Lebensmittel kurz- bis mittelfristig lagern. Je tiefer die gewählte Temperatur ist, desto länger bleiben die Lebensmittel frisch.

9.1 Tipps zum Einlagern von Lebensmitteln ins Kühlfach

Nur frische und unversehrte Lebensmittel einlagern. Die Lebensmittel luftdicht verpackt oder abgedeckt einlagern. Um die Luftzirkulation nicht zu beeinträchtigen und das Gefrieren von Lebensmitteln zu vermeiden, die Lebensmittel nicht direkt an die Rückwand stellen. - Warme Speisen und Getränke erst abkühlen lassen. Das vom Hersteller angegebene Mindesthaltbarkeitsdatum oder Verbrauchsdatum beachten.

9.2 Kältezonen im Kühlfach

Durch die Luftzirkulation im Kühlfach entstehen unterschiedliche Kältezonen.

Kälteste Zone

Die kälteste Zone ist zwischen dem seitlich eingeprägten Pfeil und der darunter liegenden Ablage.

Tipp: Lagern Sie leicht verderbliche Lebensmittel in der kältesten Zone, z. B. Fisch, Wurst und Fleisch.

Wärmste Zone

Die wärmste Zone ist an der Tür ganz oben.

Tipp: Lagern Sie unempfindliche Lebensmittel in der wärmsten Zone, z. B. Hartkäse und Butter. Käse kann so sein Aroma weiter entfalten, die Butter bleibt streichfähig.

9.3 Aufkleber OK

Mit dem Aufkleber OK können Sie prüfen, ob im Kühlfach die für Lebensmittel empfohlenen sicheren Temperaturbereiche von +4°C oder kälter erreicht sind. Der Aufkleber OK ist nicht bei allen Modellen enthalten. Wenn der Aufkleber nicht OK zeigt, Temperatur schrittweise verringern. → "Kühlfachtemperatur einstellen", Seite 15. Nach Inbetriebnahme des Geräts kann es bis zu 12 Stunden dauern, bis die eingestellte Temperatur erreicht ist.

Korrekte Einstellung

10 Gefrierfach

Im Gefrierfach können Sie Tiefkühlkost lagern, Lebensmittel einfrieren und Eiswürfel herstellen. Die Temperatur im Gefrierfach ist abhängig von der Temperatur im Kühlfach. Die langfristige Lagerung von Lebensmitteln sollte bei -18°C oder darunter erfolgen. Durch die Gefrierlagerung können Sie verderbliche Lebensmittel langfristig lagern. Die tiefen Temperaturen verlangsamen oder stoppen den Verderb.

10.1 Gefrierfachtür

Damit das eingelagerte Gefriergut nicht auftaut und das Gefrierfach nicht so stark vereist, schließen Sie immer die Gefrierfachtür.

10.2 Gefriervermögen

Das Gefriervermögen gibt an, welche Menge Lebensmittel in wie vielen Stunden bis zum Kern durchgefroren werden kann.

Angaben zum Gefriervermögen finden Sie auf dem Typenschild.

→ Abb. 1/4

Voraussetzungen für das Gefriervermögen

1. Beim Einlegen frischer Lebensmittel die Super-Funktion einschalten. → "Super-Funktion einschalten", Seite 16
2. Frische Lebensmittel möglichst hinten dicht an den Seitenwänden einfrieren.

10.3 Tipps zum Einlagern von Lebensmitteln ins Gefrierfach

Die Lebensmittel luftdicht verpackt einlagern. Einzufrierende Lebensmittel nicht mit gefrorenen Lebensmitteln in Berührung bringen. Die Lebensmittel großflächig im Gefrierfach verteilen.

10.4 Tipps zum Einfrieren frischer Lebensmittel

Nur frische und einwandfreie Lebensmittel einfrieren. Lebensmittel portionsweise einfrieren.

de Abtauen

Zubereitete Lebensmittel sind geeigneter als roh verzehrbare Lebensmittel. Gemüse vor dem Einfrieren waschen, zerkleinern und blanchieren. Obst vor dem Einfrieren waschen, entkernen und eventuell schälen, eventuell Zucker oder Ascorbinsäurelösung zufügen. Zum Einfrieren geeignete Lebensmittel sind z. B. Backwaren, Fisch und Meeresfrüchte, Fleisch, Wild und Geflügel, Eier ohne Schale, Käse, Butter, Quark, fertige Speisen und Speisereste. Zum Einfrieren ungeeignete Lebensmittel sind z. B. Blattsalate, Radieschen, Eier mit Schale, Weintrauben, rohe Äpfel und Birnen, Joghurt, saure Sahne, Crème Fraîche und Mayonnaise.

Gefriergut verpacken

Geeignetes Verpackungsmaterial und die richtige Art der Verpackung erhalten maßgeblich die Produktqualität und vermeiden Gefrierbrand.

1. Die Lebensmittel in die Verpackung einlegen.
2. Die Luft herausdrücken.
3. Die Verpackung luftdicht verschließen, damit die Lebensmittel den Geschmack nicht verlieren oder austrocknen.
4. Die Verpackung mit dem Inhalt und dem Einfrierdatum beschriften.

10.5 Haltbarkeit des Gefrierguts bei -18 °C

Lebensmittel Lagerzeit
Fisch, Wurst, zube-reitete Speisen,Backwaren	bis zu 6 Mo-nate
Geflügel, Fleisch bis zu 8 Mo-nate

Lebensmittel Lagerzeit

Gemüse, Obst bis zu 12 Monate

10.6 Auftaumethoden für Gefriergut

VORSICHT

Gefahr von Gesundheitsschäden!

Beim Auftauen können sich Bakterien vermehren und das Gefriergut kann verderben.

An- oder aufgetautes Gefriergut nicht wieder einfrieren. Erst nach dem Kochen oder Braten erneut einfrieren. Die maximale Lagerdauer nicht mehr voll nutzen. Tierische Lebensmittel im Kühlfach auftauen, z. B. Fisch, Fleisch, Käse und Quark. Brot bei Raumtemperatur auftauen. Lebensmittel zum sofortigen Verzehr in der Mikrowelle, im Backofen oder auf dem Herd zubereiten.

11 Abtauen

11.1 Abtauen im Kühlfach

Im Betrieb bilden sich an der Rückwand des Kühlfachs funktionsbedingt Tauwassertropfen oder Reif. Die Rückwand im Kühlfach taut automatisch ab.

→ Abb. 3

Das Tauwasser läuft über die Tauwasserrinne in das Ablaufloch zur Verdunstungsschale und muss nicht abgewischt werden.

Damit das Tauwasser ablaufen kann und Geruchsbildung vermieden wird, beachten Sie folgende Informationen: → "Tauwasserrinne und Ablaufloch reinigen", Seite 20.

11.2 Abtauen im Gefrierfach

Das Gefrierfach taut nicht automatisch ab. Eine Reifschicht im Gefrierfach verschlechtert die Kälteabgabe an das Gefriergut und erhöht den Stromverbrauch.

Gefrierfach abtauen

Tauen Sie das Gefrierfach regelmäßig ab.

1. Ca. 4 Stunden vor dem Abtauen die Super-Funktion einschalten. → "Super-Funktion einschalten", Seite 16. Die Lebensmittel erreichen dadurch sehr tiefe Temperaturen und Sie können die Lebensmittel länger bei Raumtemperatur lagern.
2. Das Gefriergut entnehmen und an einem kühlen Ort zwischenlagern. Das Gefriergut in Decken oder Zeitungspapier mit Kälteakkus, wenn vorhanden, einwickeln.
3. Das Gerät ausschalten. → Seite 15
4. Das Gerät vom Stromnetz trennen. Den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.
5. Um den Abtauvorgang zu beschleunigen, einen Topf mit heißem Wasser auf einem Topfuntersetzer in das Gefrierfach stellen.
6. Das Tauwasser mit einem weichen Tuch oder einem Schwamm aufwischen.
7. Das Gefrierfach mit einem weichen, trockenen Tuch trocken reiben.
8. Das Gerät elektrisch anschließen. → Seite 14
9. Das Gefriergut einlegen. → Seite 17

12 Reinigen und Pflege

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

Die Reinigung von unzugänglichen Stellen muss durch den Kundendienst erfolgen. Die Reinigung durch den Kundendienst kann Kosten verursachen.

12.1 Gerät zum Reinigen vorbereiten

1. Das Gerät ausschalten. → Seite 15
2. Das Gerät vom Stromnetz trennen. Den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.
3. Alle Lebensmittel entnehmen und an einem kühlen Ort lagern. Wenn vorhanden, Kälteakkus auf die Lebensmittel legen.
4. Wenn eine Reifschicht vorhanden ist, diese abtauen lassen.
5. Alle Ausstattungsteile und Zubehörteile aus dem Gerät nehmen. → Seite 20

12.2 Gerät reinigen

WARNUNG Stromschlaggefahr

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

de Reinigen und Pflege

Flüssigkeit in der Beleuchtung oder in den Bedienelementen kann gefährlich sein.

Das Spülwasser darf nicht in die Beleuchtung oder in die Bedienelemente gelangen.

ACHTUNG!

Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen.

Keine harten Scheuerkissen oder Putzschwämme verwenden. Keine scharfen oder scheuernden Reinigungsmittel verwenden. Keine stark alkoholhaltigen Reinigungsmittel verwenden.

Wenn Flüssigkeit in das Ablauffloch gelangt, kann die Verdunstungsschale überlaufen.

Das Spülwasser darf nicht in das Ablaufloch gelangen.

Wenn Sie Ausstattungsteile und Zubehör im Geschirrspüler reinigen, können sich diese verformen oder verfärben.

• Nie Ausstattungsteile und Zubehör im Geschirrspüler reinigen.
• Das Gerät zum Reinigen vorbereiten. → Seite 19
• Das Gerät, die Ausstattungsteile, die Zubehörteile und die Türdichtungen mit einem Spültuch, lauwarmem Wasser und etwas pH-neutralem Spülmittel reinigen.
• Mit einem weichen, trockenen Tuch gründlich nachtrocknen.
• Die Ausstattungsteile einsetzen.
• Das Gerät elektrisch anschließen. → Seite 14
• Die Lebensmittel einlegen.

12.3 Tauwasserrinne und Ablaufloch reinigen

Damit das Tauwasser ablaufen kann, reinigen Sie die Tauwasserrinne und das Ablaufloch regelmäßig.

Die Tauwasserrinne und das Ablaufloch vorsichtig reinigen, z. B. mit einem Wattestäbchen.

→ Abb. 4

12.4 Ausstattungsteile entnehmen

Wenn Sie die Ausstattungsteile gründlich reinigen wollen, entnehmen Sie diese aus dem Gerät.

Ablage entnehmen

Die Ablage vorn anheben ① herausziehen und entnehmen ② → Abb. 5

Gefrierfachklappe entfernen

Die Gefrierfachklappe öffnen und von der Halterung lösen. → Abb. 6

Türabsteller entnehmen

Den Türabsteller anheben und entnehmen. → Abb. 7

Obst- und Gemüsebehälter entnehmen

1. Den Obst- und Gemüsebehälter bis zum Anschlag herausziehen.
2. Den Obst- und Gemüsebehälter vorn anheben ① und entnehmen ② → Abb. 8

13 Störungen beheben

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

WARNUNG

Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

Nur darauf geschultes Fachpersonal darf Reparaturen am Gerät durchführen. Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden. - Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Störung Ursache und Störungsbehebung
Gerät kühlt nicht, Anzeigen und Beuleuch-tung leuchten.	Ausstellungsmodus ist eingeschaltet.Führten Sie den Geräteselbsttest durch. → Seite 23Nach Ablauf des Geräteselbsttest Goes das Gerät in den Normalbetrieb über.
LED-Beleuchtung Funktioniert nicht.	Unterschiedliche Ursachen sind möglich.Rufen Sie den Kundendienst.Die Kundendienstnummer finden Sie im beiliegen-den Kundendienstverzeichnis.
Temperatur weicht stark von der Einstel-lung ab.	Unterschiedliche Ursachen sind möglich.1. Schalten Sie das Gerät aus. → Seite 152. Schalten Sie das Gerät nach ca. 5 Minuten wieder ein. → Seite 15- Wenn die Temperatur zu warm ist, prüfen Sie die Temperatur nach ein paar Stunden erneut.- Wenn die Temperatur zu kalt ist, prüfen Sie die Temperatur am Folgetag erneut.
Boden des Kühlfachs ist Nass.	Tauwasserrinne oder Ablaufloch sind verstopft.Reinigen Sie die Tauwasserrinne und das Ablauf-loch. → Seite 20
Gerät brummt, blub-bert, surrt, gurgelt oder klickt.	Kein Fehler. Ein Motor lauft, z. B. Kälteaggregat, Venti-lator. Kältemittel fließt durch die Rohre. Motor, Schal-ter oder Magnetventile schalten ein oder aus.Keine Handlung notwendig.
Gerät macht Ge-räusache.	Ausstattungsteile wackeln oder klemmen.Prüfen Sie die entnehmbaren Ausstattungsteile und setzen Sie diese eventuell neu ein.Flaschen oder Gefäß berühren sich.
Gerät macht Ge-räusache.	Rücken Sie die Flaschen oder Gefäße auseinander.
	Super-Funktion ist eingeschaltet.Keine Handlung notwendig.

13.1 Stromausfall

Während eines Stromausfalls steigt die Temperatur im Gerät, dadurch verkürzt sich die Lagerzeit und die Qualität des Gefrierguts verringert sich.

Auf unserer Website zu Ihrem Gerät finden Sie in den technischen Daten die Lagerzeit des Gefrierguts bei einer Störung.

Hinweise

Das Gerät während eines Stromausfalls möglichst wenig öffnen und keine weiteren Lebensmittel einlagern. Die Qualität der Lebensmittel unmittelbar nach dem Stromausfall überprüfen. - Gefriergut, das angetaut und wärmer als 5 °C ist, entsorgen. Leicht angetautes Gefriergut kochen oder braten und entweder verzehren oder wieder einfrieren.

13.2 Geräteselbsttest durchführen

1. Das Gerät ausschalten. → Seite 15
2. Das Gerät vom Stromnetz trennen. Den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.
3. Das Gerät nach 5 Minuten wieder elektrisch anschließen. → Seite 14
4. Innerhalb von 10 Sekunden nach dem elektrischen Anschluss > für 5 bis 7 Sekunden gedrückt halten, bis ein zweites akustisches Signal ertönt.

Der Geräteselbsttest startet. Während des Geräteselbsttests ertönt zwischen durch ein langes akustisches Signal.

• Wenn nach Ende des Geräteselbsttests 2 akustische Signale ertönen und superimal blinkt, ist Ihr Gerät in Ordnung. Das Gerät geht in den Normalbetrieb über.
• Wenn nach Ende des Geräteselbsttests 5 akustische Signale ertönen und super 10 Sekunden blinkt, den Kundendienst benachrichtigen.

14 Lagern und Entsorgen

14.1 Gerät außer Betrieb nehmen

1. Das Gerät ausschalten. → Seite 15
2. Das Gerät vom Stromnetz trennen. Den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten.
3. Alle Lebensmittel entnehmen.
4. Das Gerät abtauen. → Seite 18
5. Das Gerät reinigen. → Seite 19
6. Um die Belüftung des Innenraums sicherzustellen, das Gerät geöffnet halten.

14.2 Altgerät entsorgen

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.

Um Kindern das Hineinklettern zu erschweren, Ablagen und Behälter nicht aus dem Gerät nehmen. - Kinder vom ausgedienten Gerät fernhalten.

WARNUNG Brandgefahr!

Bei Beschädigung der Rohre können brennbares Kältemittel und schädliche Gase austreten und sich entzünden.

• Nicht die Rohre des Kältemittel-Kreislaufs und die Isolierung beschädigen.
• Den Netzstecker der Netzanschlussleitung ziehen.
• Die Netzanschlussleitung durchtrennen.
• Das Gerät umweltgerecht entsorgen.

Informationen über aktuelle Entsorgungswege erhalten Sie bei ihrem Fachhändler sowie ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

15 Kundendienst

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Ökodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem

Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsraums.

Hinweis: Der Einsatz des Kundendiensts ist im Rahmen der jeweils lokal geltenden Herstellergarantiebedingungen kostenlos. Die Mindestdauer der Garantie (Herstellergarantie für Privatverbraucher) im Europäischen Wirtschaftsraum beträgt 2 Jahre gemäß den geltenden lokalen Garantiebedingungen. Die Garantiebedingungen haben keine Auswirkungen auf andere Rechte oder Ansprüche, die Ihnen nach lokalem Recht zustehen.

Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Webseite. Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts. Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Webseite.

15.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. → Abb. 1/4

Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

16 Technische Daten

Kältemittel, Nutzinhalt und weitere technische Angaben befinden sich auf dem Typenschild.

→ Abb. 1/4

Dieses Produkt enthält eine Lichtquelle der Energie-Effizienzklasse E. Die Lichtquelle ist als Ersatzteil verfügbar und nur durch dafür geschultes Fachpersonal auszutauschen.

Weitere Informationen zu Ihrem Modell finden Sie im Internet unter https://eprel.ec.europa.eu/. Diese Webadresse verlinkt auf die offizielle EU-Produktdatenbank EPREL. Bitte folgen Sie dann den Anweisungen der Modellsuche. Die Modellkennung ergibt sich aus den Zeichen vor dem Schrägstrich der Erzeugnisnummer (E-Nr.) auf dem Typenschild. Alternativ finden Sie die Modellkennung auch in der ersten Zeile des EU-Energielabels.

1 Sicherheit 28

3.2 Energie sparen

16 Technische Daten

Reparatur

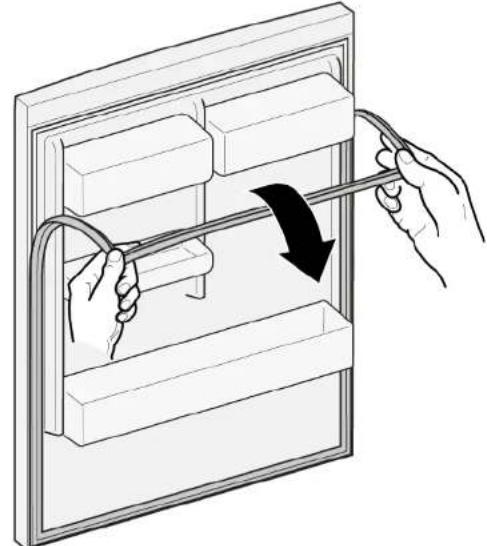

4.1 Türdichtung entfernen

Achtung: Tür offen.

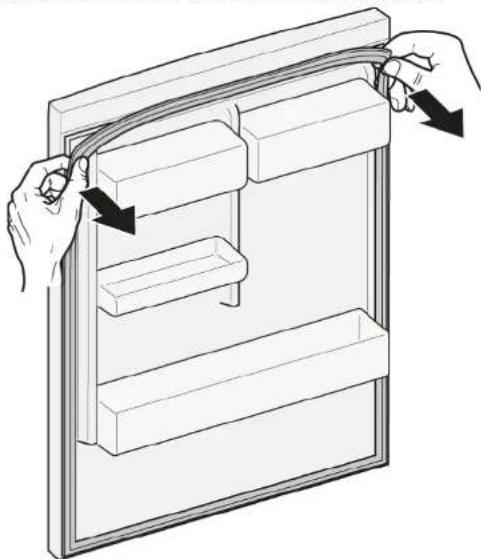

4.1.1 Türdichtung ausbauen

1. Türdichtung von der Tür lösen.

1. Türdichtung von der Tür ziehen

Türdichtung ist gelöst.

4.1.2 Türdichtung einbauen

I

Дебелноа на HOBNЯ ультHTHITEN на Братуда може по Кд с о.Tуп. Сава OT TASTИ на STAP纳у ультHTHITEN. TOBA НЯma ДА NOВЛМЕ на НAWHA НAZATВАРЕНО И ПЕНИТABA павOTа вдБЛФROСЧЕН ППА. Ако BAшIMТуpeД И МАPERУПИМЕ ПАТНИ ПИпСТАВКУЗА ПАНТИ, мО- ЖETЕ ДА ONТUMINIPATE НAWHA на ЗТВАРЕ NO-KьСHO. MANKITE CTРANHUNI OTBOPN B YльтHTHITEN на Братуда сФунКИМОнан- н(HeobxOДмIMЗA BEHTHINALI).Te He CA pPOM3BODCTBEHN rpeUKN.

Reparatur

1. Prüfen Sie die Türdichtung auf Beschädigungen.

1. Wenn die Türdichtung beschädigt ist: Wenden Sie sich an den Kundendienst.

Die Türdichtung muss in der Tür und im Rahmen eingelegt sein und darf nicht beschädigt sein. Überprüfen Sie die Türdichtung und den Rahmen, bevor Sie die Tür wieder einsetzen.

Die Türdichtung darf nicht mit einem Messer oder anderen scharfen Gegenständen gereinigt werden.

1. Drücken Sie die Dichtung gleichmäßig in die Nut um den Backofen.

Reparatur

1. Drücken Sie die Dichtung nach und nach mit den Fingern in die Nut.

Die Türdichtung ist montiert.

Reparatur

4.2 Signalleuchte

Spezialwerkzeuge:

Torx-Schraubendreher TX20 6,3 mm (1/4") [00340865]

WARNUNG

Techniker, Gerät freischalten!

Gefahr durch Muskelverletzung

Das Aus- und Einbauen der Gerätetür darf nur von geschultem Fachpersonal durchgeführt werden. Für den Umbau des Geräts sind zwei Personen erforderlich. Verwenden Sie nur geeignete Werkzeuge und Ausrüstung.

Achtung, Sturzgefahr!

Warnung vor gefährlicher Spannung

Tragen Sie Schutzhandschuhe.

ACHTUNG

Öffnen Sie den Bereich der Platine!

Spannung/Ergreifen der Finger

Nicht in den Bereich der Platine fassen. Tragen Sie Schutzhandschuhe.

ACHTUNG

Risiko von Verletzungen durch rotierende Teile! Warnung vor rotierenden Teilen. Befestigen Sie die Komponente, damit sie nicht fällt.

ACHTUNG!

Risiko von Verletzungen durch rotierende Teile!

Gefahr durch scharfe Kanten, z. B. an der Klinge

TO

Befestigen Sie die Komponente, damit sie nicht fällt.

N3NCBaHe:

YpeBt en3KIOueHOT 3axpaHBAHETO. Me6enHata Bpata e cBaJIeHa. BnKTe "NHTpyKJma 3a MoHTaX". BpaTata e OTBopeHa

4.2.1 CbanyHe Ha nNockata naHTa

1. OTePahete DBeTe Kanaaeta Ha naHTnTe.

PemOH

2.1.Pa3xna6eTeyHnPeBnHTa(1).

2.ПьзHTe HABHn CBanTe BpaTata (2).

3.1.CBaneTe Yetnpnte BNHTa(1).

2.CbaneTe nHTnTe (2).

NaHTnte ca cBaJIeHN.

4.2.2 MoHTnpaHe Ha nNocka naHa

TpabMn Ha rpb6a Myckynnte

Onepaunra No oTCTpAHBaHaHe Ba HpaTne Ha ypeDa Ta cIbBpuBa cAmO to OcbueHc CnEuaJIaNCTn. 3a npMeCTBaHeTo Ha ypeDa ca Heo6xOIMN DbMa DNuH.

• 3nnon3BaIte cAmo noxoaduHcTpymEnTu o6opydBaHe.

BHIMATEJIHO

Warnung

Tragen Sie Schutzhandschuhe.

ACHTUNG

Risiko durch lose Teile: Schrauben können sich lösen! Ziehen Sie lose Teile an, um Komponenten zu sichern, damit sie nicht herunterfallen.

ACHTUNG!

In diesem Dokument werden folgende Gefahrensymbole verwendet:

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Betegnelse Detaljor Billeder
Beskyltelsesklud [00342013]	60 cm x 50 cm	Bilanzgewinn wertminderlich Vorräte wertberichtet für Haushalte
Sugekop [00342224]	Ø50 mm
Torx-bit TX20 [00340865]	6,3 mm (1/4")

Reparatur

Grundeinstellung: Die Tür ist offen.

Grundeinstellung: Die Tür ist offen.

Grundeinstellung: Die Tür ist offen.

Grundeinstellung: Die Tür ist offen.

Reparatur

4.2 Flaches Scharnier ersetzen

Spezialwerkzeuge:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNUNG

Schwere, sperrige Geräte!

Rücken- und Muskelverletzungen

Sichern Sie das Bauteil gegen Herunterfallen.

ACHTUNG!

Sichern Sie das Bauteil gegen Herunterfallen.

Voraussetzung:

Sichern Sie das Bauteil gegen Herunterfallen.

Voraussetzung:

Reparatur

Reparatur

4.2 Austausch des flachen Scharniers

Erforderliche Werkzeuge:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Reparatur

Reparatur

Reparaturhinweise - Kühlschrank

1 Zu diesem Dokument 147

1.1 Wichtige Hinweise: 147

1.1.1 Zweck 147

1.2 Zeichenerklärung 147

1.2.1 Gefahrenstufen 147 1.2.2 Gefahrensymbole 147 1.2.3 Struktur der Warnhinweise 148 1.2.4 Allgemeine Symbole 148

Sicherheit 149

2.1 Allgemeine Sicherheitshinweise 149

2.1.1 Alle Hausgeräte 149

Werkzeuge und Hilfsmittel. 150

Instandsetzen 151

4.1 Austauschen der Türdichtung 151

4.1.1 Ausbau der Türdichtung 151 4.1.2 Einbau der Türdichtung 151

4.2 Austauschen des Flachscharniers 154

4.2.1 Ausbauen des Flachscharniers 154 4.2.2 Einbau des Flachscharniers 155

4.3 Austauschen des Schleppscharniers 156

4.3.1 Ausbauen des Schleppscharniers 156 4.3.2 Einbau des Schleppscharniers 156

4.4 Austauschen der Ablage 157

4.4.1 Ausbau der Ablage 157 4.4.2 Einbau der Ablage 157

4.5 Austauschen des Türabschalters 158

4.5.1 Ausbau des Türabschalters 158 4.5.2 Einbau des Türabschalters 158

4.6 Austauschen des Obst- und Gemüsebehälters 159

4.6.1 Ausbau des Obst- und Gemüsebehälters 159 4.6.2 Einbau des Obst- und Gemüsebehälters 159

4.7 Austauschen der seitlichen LED-Beleuchtung 160

4.7.1 Ausbau der seitlichen LED-Beleuchtung 160 4.7.2 Einbau der seitlichen LED-Beleuchtung 161

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätere paratur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Wamhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Wamhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICH	Nichtbeachtung des Wamhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Wamhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
1	Gefahr durch elektrische Spannung
2	Gefahr durch Explosion
3	Gefahr von Schnittverletzungen
4	Gefahr von Quetscherlvtzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
i	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
i	Kennzeichnung eines einfahren (nur Text) Tipps

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitung
Kennzeichnung erforderlicher Werkzeuge
Kennzeichnung erforderlicher Voraussetzungen
Kennzeichnung einer Bedingung (Wenn ..., dann ...)
Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schalt- fläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

• Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und

Servicearbeiten durch schwere sich bewegende Bauteile

Schutzhandschuhe tragen. Schwere Bauteile gegen Herabfallen sichern. Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

Ausschließlich Originalersatzteile verwenden. Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)! - Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schutztuch [00342013]	60 cm x 50 cm
Saugnapf [00342224]	Ø50 mm
Torx-Bit TX20 [00340865]	6,3 mm (1/4")

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung: Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbau der Türdichtung

Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.

Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.

Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. Wenn die Dichtungskerbe beschädigt ist:
2. Den Kundendienst kontaktieren

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen

nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken offen und unter in die Kerbe drücken.

Instandsetzen

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des Flachscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Geräte soll nur von geschulten Spezialisten durchgeführt werden. Zum Bewegen des Geräts sind zwei Personen erforderlich. Nur geeignete Werkzeuge und Vorrichtungen verwenden.

Scharfe Kanten!

Schnittverletzungen

Schutzhandschuhe tragen.

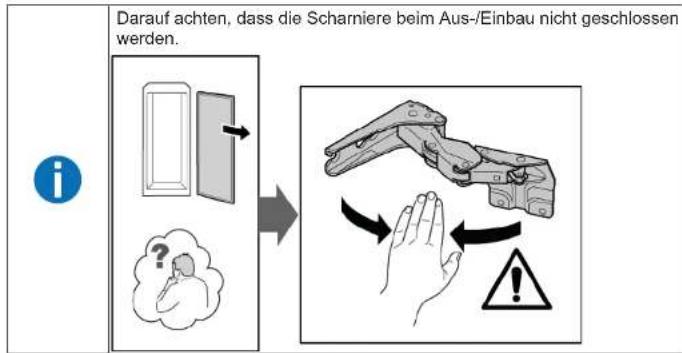

Offener Scharnierbereich!

Quetschen / Einklemmen der Finger

• Nicht in den Scharnierbereich greifen. Schutzhandschuhe tragen.

Risiko herabfallender Teile durch gelöste Schrauben! Verletzungsgefahr durch herabfallende Teile. Die Komponenten gegen Herunterfallen sichern.

Risiko herabfallender Teile durch gelöste Schrauben! Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens. Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei. Die Möbeltür ist entfernt. Siehe Installationsanleitung. Die Tür ist offen.

4.2.1 Ausbau des Flachscharniers

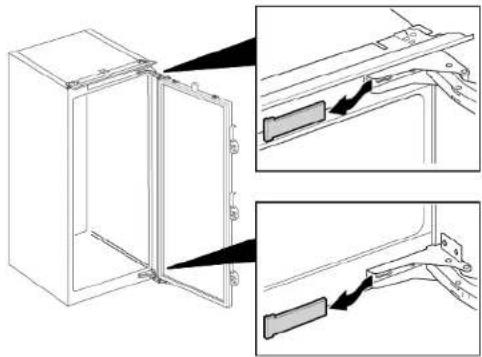

1. Die beiden Scharnierabdeckungen entfernen.

Instandsetzen

2.1.Die vier Schrauben lösen (1).

1. Die Tür herausschieben und entfernen (2).

3.1.Die vier Schrauben entfernen (1).

1. Die Scharniere entfernen (2).

Die Scharniere sind entfernt.

4.2.2 Einbau des Flachscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des Schleppscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Geräte sollte nur von geschulten Spezialisten durchgeführt werden. Zum Bewegen des Geräts sind zwei Personen erforderlich. Nur geeignete Werkzeuge und Vorrichtungen verwenden.

Scharfe Kanten!

Schnittverletzungen

Schutzhandschuhe tragen.

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile. Die Komponenten gegen Herunterfallen sichern.

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens. Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei. Die Möbeltür und die Gerätetür sind getrennt. Siehe Installationsanleitung.

4.3.1 Ausbau des Schleppscharniers

1. Die beiden Schrauben herausschrauben (1).
2. Das obere Scharnier entfernen (2).
3. Die Tür entfernen (3).
4. Die beiden Schrauben herausschrauben (4).
5. Das untere Scharnier entfernen (5).

Die Scharniere sind entfernt.

4.3.2 Einbau des Schleppscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Ablage

Voraussetzung: Die Tür ist offen.

4.4.1 Ausbauen der Ablage

Die Ablage herausziehen.

Die Ablage ist entfernt.

4.4.2 Einbau der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen des Türabsetzers

Voraussetzung: Die Tür ist offen.

4.5.1 Ausbau des Türabsetzers

Den Türabsetzer anheben.

Der Turabsteller ist entfernt.

4.5.2 Einbau des Turabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen des Obst- und Gemüsebehälters

Voraussetzung:

Die Tür ist offen.

4.6.1 Ausbau des Obst- und Gemüsebehälters

1. Den Obst- und Gemüsebehälter bis zum Anschlag herausziehen. 2.1. Den Obst- und Gemüsebehälter vom anheben (1).
2. Den Behälter entfernen (2).

Der Obst- und Gemüsebehälter ist entfernt.

4.6.2 Einbau des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der seitlichen LED-Beleuchtung

Spezielle Hilfsmittel:

Saugnapf φ 50 mm [00342224]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile! Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur. Elektroteile sollen von einer Elektrofachkraft repariert werden. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten! Schnittverletzungen

Schutzhandschuhe tragen

Voraussetzung

Das Gerät ist spannungsfrei. Die Tür ist offen. Die Ablagen sind entfernt.

4.7.1 Ausbau der seitlichen LED-Beleuchtung

1. Zwei Saugnäpfe an der Abdeckung der seitlichen LED-Beleuchtung anbringen.
2. Die Saugnäpfe mit einer Drehbewegung nach vorn ziehen.

Die Abdeckung der LED-Beleuchtung ist entfernt.

Instandsetzen

1. Das LED-Modul entfernen.

Die seitliche LED-Beleuchtung ist entfernt.

4.7.2 Einbau der seitlichen LED-Beleuchtung

Da die Haken der seitlichen Leuchtenabdeckung beim Entfernen nicht brechen können, besteht das Ersatzteil aus dem LED-Modul und der Leuchtenabdeckung.

Der Einbau erfolgt in umgekehrter Reihenfolge.

1.1 163

1.1.1 163 1.2 Einführung 163 1.2.1 Gefahrenbereich 163 1.2.2 163 1.2.3 Hinweis zum Vorbeugenden Schutz 164 1.2.4 Einzelteile 164

Sicherheit 165

2.1 Allgemeine Sicherheitshinweise 165

2.1.1 Spezielle Sicherheitshinweise 165

Arbeiten und Hilfsmittel 166

Reparatur 167

4.1 Austausch des Vergasers 167

4.1.1 Entfernen des Vergasers 167 4.1.2 Einbau des Vergasers 167

4.2 Austausch der Zündkerze 170

4.2.1 Entfernen der Zündkerze 170 4.2.2 Einbau der Zündkerze 171

4.3 Austausch des Kraftstofffilters 172

4.3.1 Entfernen des Kraftstofffilters 4.3.2 Einbau des Kraftstofffilters 172

4.4 Austausch des Luftfilters 173

4.4.1 Entfernen des Luftfilters 173 4.4.2 Einbau des Luftfilters 173

4.5 Austausch des TopTeils 174

4.5.1 Entfernen des TopTeils 174 4.5.2 Einsetzen des TopTeils 174

4.6 Austausch des Türscharniers und der Scharniere 175

4.6.1 Entfernen des Türscharniers und der Scharniere 175 4.6.2 Einsetzen des Türscharniers und der Scharniere 175

4.7 Austausch des LED-Lichtbands 176

4.7.1 Entfernen des LED-Lichtbands 176 4.7.2 Einsetzen des LED-Lichtbands 177

INHALT

4.2 Austausch des Türscharniers

Benötigte Werkzeuge:

Torx-Schraubendreher TX20 6,3 mm (1/4") [00340865]

VORSICHT

Beschädigungsgefahr

Kratzer auf der Tür

Die Tür muss zum Entfernen der Türscharniere nur in geöffnetem Zustand abgenommen werden. Die Neigung der Tür muss an zwei Stellen erfolgen. Verwenden Sie nur geeignetes Werkzeug und Schutzhandschuhe.

2022-09-02 9001762436 Copyright: BSH Hausgeräte GmbH Seite 182 von 385

Reparatur

2022-09-02_9001762436 Copyright: BSH Hausgeräte GmbH Seite 185 von 385

Reparatur

2022-09-02_9001762436 Copyright: BSH Hausgeräte GmbH Seite 198 von 385

Reparatur

2022-09-02_9001762436 Copyright: BSH Hausgeräte GmbH Seite 201 von 385

Reparatur

2022-09-02 9001762436 Copyright: BSH Hausgeräte GmbH Seite 214 von 385

Reparatur

4.1 Austausch der Türdichtung

Warnung: Die Tür muss geschlossen sein.

4.1.1 Entfernen der Türdichtung

1. Lösen Sie die Türdichtung aus der Nut auf der rechten und linken Seite.

1. Ziehen Sie die Türdichtung aus der Nut.

Die Türdichtung ist entfernt.

4.1.2 Anbringen der Türdichtung

Die Dicke der neuen Türdichtung kann geringfügig von der Dicke der alten Türdichtung abweichen. Dies beeinträchtigt das Schließen und die langfristige Funktion nicht.

Wenn die Scharniere des Geräts verstellbar sind oder über Scharnierverbindungen verfügen, kann das Schließen später angepasst werden.

Kleine Öffnungen an den Seiten der Türdichtung sind funktional (sie sorgen für Belüftung). Sie sind keine Produktionsfehler.

Reparatur

Überprüfen Sie, ob die Nut der Dichtung beschädigt ist.

Wenn die Nut der Dichtung beschädigt ist

1. Wenden Sie sich an den Kundendienst.

Die Türdichtung kann leicht verformt sein, was ihre Funktion nicht beeinträchtigt. Vor dem Einsetzen der Türdichtung wird empfohlen, sie geradezurichten.

Reparatur

4.2 Austausch der flachen Heizung

Spezialwerkzeuge:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNUNG

Schweres Gerät!

Rücken- und Muskelverletzungen

Die Gerätetür darf nur von geschultem Fachpersonal abgenommen werden. Das Gerät muss von zwei Personen bewegt werden. Es dürfen nur geeignete Werkzeuge und Ausrüstung verwendet werden.

SEIEN SIE VORSICHTIG

Scharfe Kanten! Schnittverletzungen. Tragen Sie Schutzhandschuhe.

SEIEN SIE VORSICHTIG

Montage in umgekehrter Reihenfolge.

Reparatur

Montage in umgekehrter Reihenfolge.

Reparatur

Montage in umgekehrter Reihenfolge.

Reparatur

Reparatur

Reparatur

4.1 Ersetzen der Türdichtung

Reparatur

4.2 Ersetzen des Flachscharniers

Benötigte Werkzeuge:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNUNG

Reparatur

4.2 Austausch des Flachscharniers

Spezialwerkzeuge:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNUNG

Schwere, sperrige Geräte!

Rückenverletzungen und Muskelzerrungen

Reparatur

4.2 Ersetzen des Flachscharniers

Benötigte Werkzeuge:

Torx TX20 6,3 mm (1/4") [00340865]

WARNUNG

Reparatur

4.1 Austausch der Türdichtung

Werkzeug: Schraubendreher.

4.1.1 Entfernen der Türdichtung

Reparatur

4.2 Austausch der Metallplatte

Informationen für private Haushalte zur Erfassung von Elektro- und Elektronikgeräten, die zu Abfall geworden sind („Altgeräte“)1

Getrennte Erfassung von Altgeräten

Altgeräte gehören nicht in den Hausmüll, sondern sollen bei speziellen Sammel- und Rückgabesystemen abgegeben werden.

Trennung von Batterien und Akkus sowie Lampen

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.

Möglichkeiten der Rückgabe von Altgeräten an bestimmte Vertreiber

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m² sowie Vertreiber von Lebensmitteln mit einer

Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

• bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen

Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt. In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

• auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgeräts geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400m² betragen oder die gesamten Lager- und Versandflächen mindestens 800m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüber

träger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Lösung von Daten

Der Endnutzer ist für das Löschen der eventuell gespeicherten, personenbezogenen Daten auf den zu entsorgenden Altgeräten selbst verantwortlich.

Bedeutung des Symbols „durchgestrichene Mülltonne“

Auf Elektro- und Elektronikgeräten befindet sich mindestens das Symbol einer durchgestrichenen Mülltonne. Das Symbol weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom Hausmüll zu erfassen ist.
