NAUDOJIMO INSTRUKCIJA KI2321SE0 NEFF

Informacija apie remonta - Saldytuvas

1 Del sio dokumento 227

1.1 Svarbi informacija 227
1.1.1 Paskirtis 227
1.2 Simboliu paaiskinimas 227
1.2.1 Pavojauslygial 227
1.2.2 Pavojausimboliai 227
1.2.3 Jspejimy struktura 228
1.2.4 Bendrieji simboliali 228

Suga 229

2.1 Bendrosios saugos instrukcijos 229
2.1.1 Visi buitiniai prietaisai 229

Irankiairpagalbines priemonés 230

Remontas. 231

4.1 Dureliu tarpiklio keitimas 231

4.1.1 Dureliu tarpiklio isemimas 231
4.1.2 Dureliu tarpiklio idejimas 231

4.2 Atlenkiamo vyrio keitimas 234

4.2.1 Atlenkiamo vyrio nuemimas 234
4.2.2 Atlenkiamo vyrio montavimas 235

4.3 Slankiojo vyrio keitimas 236

4.3.1 Slankiojo vyrio nuemimas 236
4.3.2 Slankiojo vyrio montavimas 236

4.4 Lentynos keitimas 237

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kiptu aptarnavimo tarnyba. Mes atsakysime uz zalq tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai suideda iš simulio ir signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
A ISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunkūs sužalojimai.
A PERSPÉJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rui Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspējamasis pranešimas
	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél šio dokumento

Pavojaus symbolism Reiksmé
	Pavojus del karstu pavirsiu
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojančiosios spindu-liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukturos

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apie elektros smugi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektros smugio pavojus del daliq, kuriose yra jtampa!

Mirtis del elektros smugio

Pries pradéamà remonta, ne maiziu kaip pries 60 sekundziu atjunkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojamitokie bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓸	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka[00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lenga (prieta)	so ek-rane)

Lentele 3: Bendrieji simbolaii

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitinialia prietaisai

Elektros smugio pavojus del daiu, kuriose yra jtampal

• Elektriniu konstrukciniu daiu remonto klaidos gali sukelti elektros smug!
  Pries pradedami dirbt, ne maziau kaip pries 60 sukundzi atjunkite prietaisa nu maillinimo.
• Po remonto pasistirpunkite, kad buteu atliktas saugos bandymas pagal VDE 0701 arba syejale galoianci reglementans.

Pavojus susiziesti j astrias briaunas!

Muvekite apsaugines pirstines.
Prispaudimo rizika remonto, einamosios technines prieziuros, sutrikim šalinimo ir technines prieziuros metu del sunkiu ir judanciu konstrukciniu daiu
- Avékite apsauginius batus.
- Apsaugokite sunkias konstrukcines dalis, kad jos nenukristu.
Neartinkite kuno daliq prie judanciu konstrukciniu daliu.

Rizika prietaiso saugai / veikimuil
- Naudokite tik originalias atsargines dalis.
Elektrostatiskai jautri konstrukcini diu (ESD) pazeidimo rizika!
- Nelieskite moduli, o taip pat ir ju jungci bei laidininku keliu.

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami	informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm	In welte feste Verzinsliche Obergrenze Wertminderungen für Hockeinsatz
Siurbtukas [00342224]	Ø50 mm
-Torx" antgalis TX20 [00340865]	6,3 mm (1/4 col.)

2022-09-02 9001762436 Autoriu teisés prikauso „BSH Hausgeräte GmbH" Psl. 230 is 385

Remontas

4.1 Dureliu tarpiklio keitimas

Reikalavimas.
Dureles turi buti atidarytos.

4.1.1 Dureliu tarpiklio isemimas

1. Isimkite dureliu tarpklj is griovlio desiniajame ir kairiajame kampe.

1. Istraukite dureliq tarpkil is griovelio.

Dureliu tarpiklis iismtas.

4.1.2 Dureliu tarpiklio jedjimas

Naujo direliu tarpklio storis gali siek tiek skirtis nuo seno direliu tarpklio

storio.Del to dureles vis tiek uzsidarys, o tarpiklj bus galima naudoti ilgai.

Jei jusu prietaiso vyriai arba vyrio priedai reguliuojami, uzdarymo fungcija

veliau galima optimiz

Nedideles sponines skylutes dureliu tarpiklyie turi savo funkcija (rejkalingos

[ventiliacijai]. Tai nera gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nera tarpki galinciu pazeisti vietu.

1. Jei tarpiklio griovelis pazeistas.

2. Kreipkites j clienty aptarnavimo tamyba.

Nedidelés dureliú tarpiklio deformacjos yra jprastas pozymis ir nepa

veikia tarpilio finkuniti savbyi. Pnes dedant durelii tarpikj i pretaisa, rekomenduojama ij istesinti.

Pasildykitdureliu tarpikl plaukdu ziointuvu arba karstu vandeniu ir is naujo su

teikite forma rankiniu budu.

1. Ispauskite tarpiklio kampus virsejire apacioje j griovelj.

Remontas

1. Po truputi jspauskite ji giroveli visa taripkli.

Dureliu tarpiklis jdtas.

2022-09-02 9001762436 Autori teises prikauso, BSH Hausgerate GmbH Psl. 233 is 385

Remontas

4.2 Atlenkiamo vyrio keitimas

Specialus jrankiai.

Toxtantgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPEJIMAS

Sunkus ir didell prietaisai!

Nugaros ir raumenu suzalojimai

Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint perkelti prietaisa j kitayiota, reikalingi du zmones.
Naudokite tik tinkamus jrankius ir jrang.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjaulti

Müvekite apsaugines pirstines.

PERSPEJIMAS

Atvira vyriu sritis!

Galima prisispausti / prisivertipirstus

Nekiskite ranku j vviu sriti.
Muvekite apsaugines pirstines.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

entancios dalys qali suzeisti.
Apsaugokite konstrukcineDALi, kad jinenukristu.

DEMESIOI

Pavojus, kad atpalaidavus varztus dalyns nukris!

Gali buti sugadintosKitos prietaiso dalys arba klienamai,pvz,grin

dys

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Baldy durelés turi buti nuimtos. Zr. Jrengimo instrukcija
Dureles turi buti atidarytos.

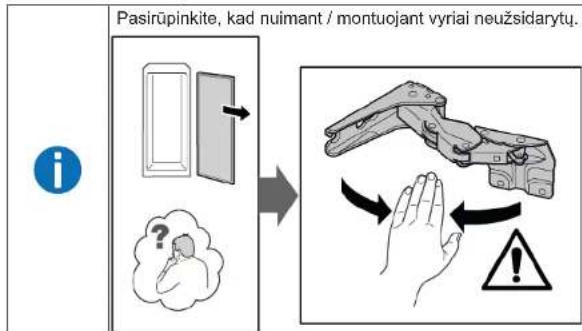

4.2.1 Atlenkiamo vyrio nuémimas

1. Nuimkite nuo dvieju vyriu dangtelius.

Remontas

2.1. Atleiskite keturis varzus (1). 2. Patraukite ir isimkite durele

3.1. Issukite keturis varztus (1). 2. Nuiikmite vyrius (2).

Vyriai nuimti.

4.2.2 Atlenkiamo vyrio montavimas

Uzdekite atvirksia eiles tvarka.

Remontas

4.3 Slankiojo vyrio keitimas

Specialus jrankiai.

Torrantgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Baldu ir prietaiso dureles yra atskiros. Zr. rengimo instrukcija

4.3.1 Slankiojo vyrio nuemimas

1. Issukite du varztus (1).
2. Nuimkite virsutinj vry (2).
3. Nuimkite dureles (3)
4. Issukite du varztus (4).
5. Nuimkite apatinj vyr (5).

Vyriai nuimti.

4.3.2 Slankiojo vrio montavimas

Uzdekite atvirksia eilestvarka.

Remontas

Reikalavimas.
Dureles turi buti atidarytos.

Reikalavimas.
Dureles turi buti atidarytos.

4.5.1 Dureliu lentynos iemimas

Pakelkite dureli lentya j virsu.

4.6 Vaisiu ir daržoviu talpyklos keitimas

Reikalavimas.

Dureles turi buti atidarytos.

4.6.1 Vaisiu ir darzoviu talpyklos isemimas

1. Istraukite vaisiu ir dorzoviu talpykla, tiek, kiek galima.
   2.1. Pakelkite vaisiu ir darzoviu talpyklos priekj (1). 2. Isimkite talpykla (2).

Vaisiu darzoviu talpykla išimta.

4.6.2 Vaisiu ir daržoviu talpyklos jédjimas

Uzddekite atvirksica eiles tvarka.

Remontas

4.7 Sonines LED lemmutes keitimas

Specialus jrankiai.

Siurbtukas 50mm [00342224]

Jusri tetaise jrengta technines prieizuros nereikalaujanti LED lempute. Sia lempute gali taisyi tik kiptu aptarnvimo tarnybos specialiatai arba igaloti technikai!

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gyvybei del elektros smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoit elektrikai.

• Po remonto pasirupinkite, kad butu atiktas saugos bandymas pa

gal VDE 0701 arba salyje galiojancius reglamentus.

Elektros smugio pavojus del daliu, kuriose yra itampal Mirtis del elektros smugio

Pries pradedami remonta, ne maziau kaip pries 60 sekundziu at

junkite prietaisus nuo elektros tiekimo.

PERSPEJIMAS

Astrios briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Dureles turi buti atidarytos.
Lentynos isimtos.

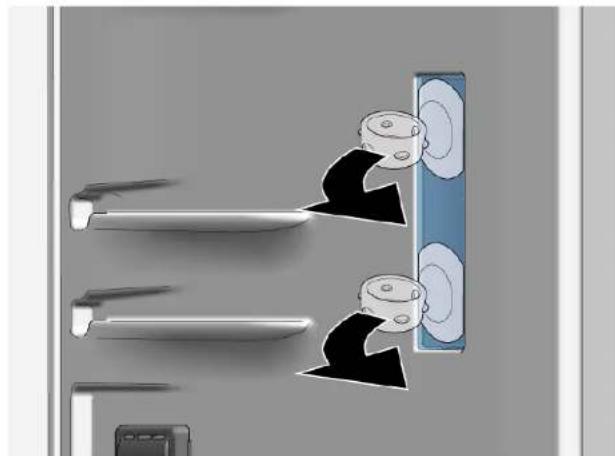

4.7.1 Sonines LED lemputes isémimas

1. Philipdykite du siurbtukus prie LED sonines lemputes dangtelio.

2. Patraukite siurbtukus j priekj vienu sukamujo judesiu.

LED lemputes dangtis nuimtas.

Remontas

1. Isimkite LED modulj.

Sonine LED lempute iismta.

4.7.2 Sonines LED lemputés montavimas

Dél lempétés dangtelio išimant kabluikus galima lengvai nulaužti; atsargéne LED sonine lempété yra komplektas, j kurj jeina LED modulis ir lempétés dangtelis.

Uzdekite atvirkscia eilestvarka.
