BRUGSANVISNING KI2321SE0 NEFF

Tip til reparation - Koleskab

1 Om dette Dokument. 51

1.1 Vigtig information 51

1.1.1 Formal 51

1.2 Forklaring af symboler 51

1.2.1 Fareniveauer 51
1.2.2 Faresymboler 51
1.2.3 Adverslernes opbynging 52
1.2.4 Generelle symboler 52

Sikkerhed 53

2.1 Generelle sikkerhedsanvisninger 53

2.1.1 Alle husholdningsapparater 53

Varktojer og hjalpemidler. 54

Reparation 55

4.1 Udskiftning af dorpakning.. 55

4.1.1 Fjernelse af dorpakning 55
4.1.2 Montering af dorpakning 55

4.2 Udskiftnig af fladhaengsel 58

4.2.1 Fjernelse af fladhengsel 58
4.2.2 Montering af fladhaengsel 59

4.3 Udskiftning af glidehaengsel 60

4.3.1 Fjernelse af glidehaengsel 60
4.3.2 Montering af glidehaengsel.. 60

4.4 Udskifting af hylde 61

4.4.1 Fjernelse af hylde.. 61
4.4.2 Montering af hylde 61

4.5 Udskiftning af dorhylde 62

4.5.1 Fjernelse af dorhylde 62
4.5.2 Montering af dharylde 62

4.6 Udskiftning af frugt- og grontsagsbeholder 63

4.6.1 Fjernelse af frugt- og grontagsbeholder 63
4.6.2 Montering af frugt- og grontsagsbeholder 63

4.7 Udskifting af LED-sidelampe 64

4.7.1 Fjernelse af LED-sidelampe.. 64
4.7.2 Montering af LED-sidelampe.. 65

Om dette Dokument

1.1 Vigtig information

1.1.1 Formal

Disse reparationsanvisninger hijelper kunden til selv at kinne reparere apparater i henhold til den gaeldende lovigving om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfälde af sporgsmål. Vi patager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauuer

Adverselsniveauerne bestar af et symbol og et signalord. Signalordene indikerer faresns alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorli-lege kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness rekvæstelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1:Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Faresymbol Betydning
!	Generel adverselsmeddeelse
	Fare for elektrisk spænding
	Eksplosionsfare
	Fare for at skære sig

Om dette Dokument

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advansler i dette dokument har et standardiseret udseende og en standardiseret op-byng.

FARE

Fare for elektrisk stød pga. spændingsforende dele!

Dd ved elektrisk std

• Albryd apparater fra stromforsyningen i mindfulness 60 sekunder, for reparationen pabegyndes.

1.2.4 Generelle symboler

Generelt symbol Betydning
i	Angivelse af et særlicht tip (tekst og/eller grafik)
j	Angivelse af et simpelt tip (kun tekst)
k	Angivelse af et link til en videotutorial
l	Angivelse af质地vendige værktæjer
o	Angivelse af krævede forudsætninger
f	Angivelse af en betingelse (hvis..., sä...)
-	Angivelse af et��at
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatusets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle hushholdningsapparater

Fare for elektrisk stod pga. spændingsførende dele!

• Feji l forbindelse med reparaton, der inverterer elektriske componenter, kan medfere elektrisk stad!
• Afbyd apparatet fra stromnettet i mindst 60 sekunder, ffor arbejdet pabegyndes.
  F after reparationen udfort en sikkerhedstest i henhold til VDE 0701 erler landespecifikke forskritter.

Fare for tilskadekomst pga. skarpe kanter!
Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejalfhjælpning og service pá grund af tunge og bevægeligekomponenter

Brug sikkerhedssko.
Sorg for at sikre tunge komponenter mod at falde ned.

Stik kripsdele ind i bevagelige komponenter.

Fare for apparatets sikkerhed/funktion!

Brug kun originale reservedele.
Fare for beskadigelse auf elekrostatisk folsomme komponenter (elektronatiske afladninger)!
Berirke modulerne,herunder forbindelse og ledningsbaner.

Værktøjer og hjælpemidler

4.1 Udskiftning af dorpakning

4.1.1 Fjernelse af dorpakning

1. Trak dorpakningen ud af rillen.

Dorpakningen er fjernet.

4.1.2 Montering af dorpakning

Tyrkelsen af den nye dorpakning kan afvige en smule fra tykkelsen af den gamle dorpakning. Dette vil ikke pakirke lukkemåden og den langsigtefte fonction.

Hvis apparatet har justerbare haengsler erler haengselbeslag, kan lukke-maden afterfolgende optimeres.

Smá sidehuller i dorpakningen er Funktionelle (nodvendige til lufttilfo-relse). De er/DDke produktionsfejl.

Reparation

1. Kontrolier rilen til pakningen med hensyn til beskadigelse.

1. Hvis rilen til pakningen er beskadiget: - Kontakt kundeservice.

En smule deformation pa dorpakninger er normalt og pavirker违法犯罪. Det anbefales til at glatte dorpakninger, for den sætes i apparatet.

Opvardorpakningen med en hartrer erler varmt vand, og genform den manuelt.

1. Tryk pakningsens hjørner i rillen foroven og forneden.

Reparation

1. Tryk hele pakningen trinvist i rillen.

Dorpakningen er monteret.

2022-09-02_9001762436 Copyright by BSH Hausgeräte GmbH Side 57 af 385

Reparation

4.2 Udskiftning af fladhengsel

Nodvendig voarktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryg-og muskelskader

Arbejde til fjernelse af apparatets dor bør kun udfores af uddanne
de specialist.
Der skal vaere to personer om at flytte apparatet.
Brug kun egnet vaerktoj og udstyr.

PAS PA!

Skarpe kanter!

Snitlaesioner

Brug beskyttelseshandsker.

Abent haengselomrade!

Fingre kan blive klemt/saette sig fast

Grib ikke ind i haengselomrAdet.
Brug beskyttelseshandsker.

PAS PA!

Fare for nedfaldende dele pga. Iosnede skruer!
Personskade pga, nedfaldende dele.
Sorg for at sikre componenten mod at falde ned.

BEMERK!

Fare for nedfaldende dele pga. Iosnede skruer!
Beskadigelse af andre apparatdele ell kundens hjem, f.eks. gulvet.
Sorg for at sikre componenten mod at falde ned.

Preindstilling:

Apparateterafbrudfrastrqmfsyngen.
Möbeldörer er fjernet. Se monteringsanvisningen.
Doren er aben.

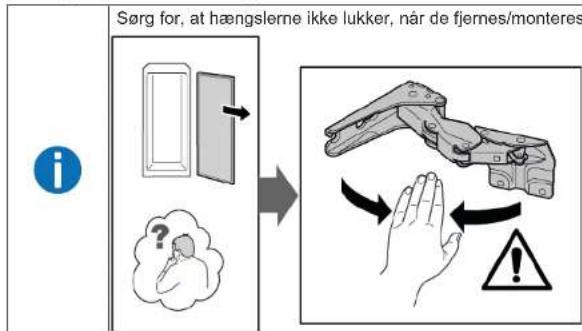

4.2.1 Fjernelse af fladhengsel

1. Glid doren ud, og fjem den (2).

3.1.Fjern de fire skruer (1).

1. Fjern haengslerne (2).

4.2.2 Montering af fladhengsel

Montér i omvendr rakkefelge.

Reparation

4.3 Udskiftning af glidehaengseI

Nodvendig voerktoj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Ryg-og muskelskader

Arbejde til fjemelse af apparatuset dor bok kun udferes af uddanne de specialer.
Der skal vaere to personer om at flytte apparatet.

Brug beskyttelseshandsker.

PAS PAI

Fare for nedfaldende dele pga. Iosnede skruer!

rsonskade pga.nedfaldende delet.

Beskadigelse af andre apparatdele ellkendens hjem, f.eks. gulvet.

Apparatet er afbrudt fra stromforsyningen.
Møbeldøren og apparatets dør er adskilt. Se monteringsanvisningen.

4.3.1 Fjernelse af glidehengsel

1. Skru de to skruer ud (1).
2. Fjern det overste haengsel (2).
3. Fjern doren (3)
4. Skru de to skruer ud (4).
5. Fjern det nederste haengsel (5).

Haengslerne er fjernet.

4.3.2 Montering af glidehengsel

Montéi omvendr rækkefolge.

Reparation

4.4 Udskiftning af hylde

4.4.1 Fjernelse af hylde

• Traek hylden ud.

Hylden er fernet.

4.4.2 Montering af hylde

Montériomvendrtækkefolge.

Reparation

4.5 Udskifting af dorhylde

4.5.1 Fjernelse af dhrylde

Loftdrhyldenopad.

Dorhylden er fjemet.

4.5.2 Montering af dorhylde

Montéiomvendrtækkefolge.

Reparation

4.6 Udskifting af frugt- og grontsagsbeholder

4.6.1 Fjernelse af frugt- og grontagsbeholder

1. Traek frugt- og grontsagsbeholderen sa langt ud, som den kan komme.
   2.1.Loft frugt-og grontsagsbeholderen op foran (1).

2. Fjem beholderen (2).

Beholderen med frugt og grontsager er fjernet.

4.6.2 Montering af frugt- og grontsagsbeholder

Montéi omvendr rækkefolge.

Reparation

4.7 Udskifting at LED-sidelampe

Nodvendig voarktoj:

Sugekop 050 mm [00342224]

Dit apparat er udstyret med en vedligeholdsesfri LED-lampe.

Denne lampe mä kun repareres af kundeservice ell autoriserede tekni

kere!

FARE

Fare for elektrisk stod pga. spandingsforende deli!

Livsfare pga. elektrisk std i tilfelse af ukorrekt reparation

Elektriske dele skal repareres af kyalificerede elektrikere.
Fä after reparationen udførnt en sikkerhedstest i henhold til VDE

0701 ell er landespecificke forskrifter.

Fare for elektrisk stød pga. spændingsforende dele!

Død ved elektrisk stød

• Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før
  reparationerpabegyndes.

Skarpe kanter!

Snitlaesioner
Brug beskyttelseshandsker.

Preindstilling:

Apparatet er albrudt fra stromforsyningen.
Doren eraben.
Hylderme er fjernet.

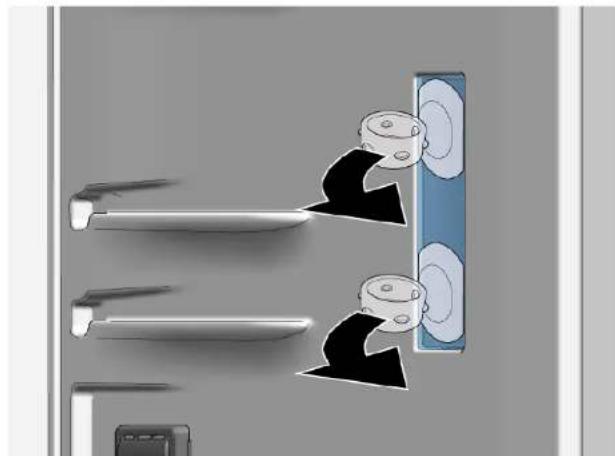

4.7.1 Fjernelse af LED-sidelampe

1. Saat to sugekopper pa LED-sidelampens afdækning.

2. Trak sugekopperne fremadi en drejende bevagelse.

LED-lampens afdaekning er fjernet.

Reparation

1. Fjern LED-module.

LED-sidelampen er fjernet.

4.7.2 Montering af LED-sidelampe

Eftersom krogene på lampens afdækning knækker nemyt under fjernelsencoproceduren bestar LED-sidelampen som resedvel af et sæt, der inkluderr LED-modulet og lampens afdækning.

Monté i omvendr raskkefolge.

Dorpakningen er demontert.

Hvis apparatet har justerbare hengsler erherhengsleffer, kan du optimalisere lukkeafderen etterpa.

Smä这边hull i dorpakningen har en funksjön (nédvendige for ventilasjönen). Det dreier se jegne omprodukssonseil.

Reparasjon

1. Kontroller at sporet for pakningen ikke har skader.

1. Hvis sporet for pakningen er skadet:

2. Kontakt kundeservice.

Dorpakningen er montert.

2022-09-02_9001762436 Copyright BSH Hausgeräte GmbH Side 249 av 385

Reparasjon

Apparatet kobles fra strormforsyningen.
Dor pa mabel er demonter. Se monteringsanvisningen.
Doren er apen.

Apparatet kobles fra stromforsyningen.
Dor pa mobel og apparatets dor er skil fra hverandre. Se monteringsanvisingen.

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice aller autoriserte teknikere!

FARE

test iht.VDE 0701 ell er geldende forskrifter i det respektive land.

Apparatet kobles fra strømforsyningen.
Doren er apen.
Hyylene er tatt ut.

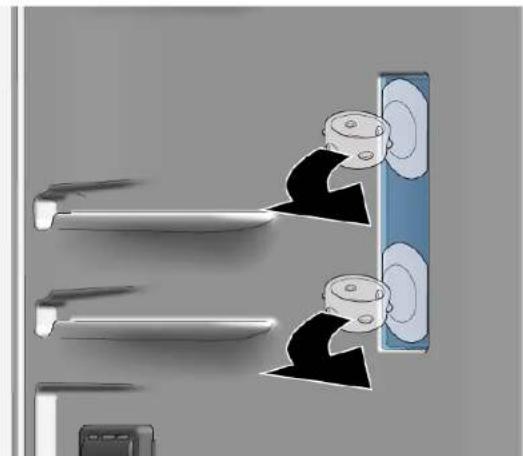

4.7.1 Demontering av LED-sidelampe

1. Fest to sugekopper pa LED-sidelampedeekslet.

2. Trekk sugekoppene forover med en roterende bevegelse.

LED-lampedeekslet er demontert.

Reparasjon

1. Demoner LED-modulen.

LED-sidelampen er demontert.

4.7.2 Montering av LED-sidelampe

Dörpackningen har tagits bort.

4.1.2 Montera dörrpackning

Hyllan har tagits bort.

4.4.2 Montera hylla

Dorrhyllan har tagits bort.

4.5.2 Montera dorrhylla
