KULLANIM KILAVUZU KI2321SE0 NEFF

Onarim ipuçları - Buzdolabi

1 Bu dokuman hakkinda 371

1.1 Onemli bilgi 371

1.1.1 Amaci 371
1.2 Sembollerinin aciklamasi 371
1.2.1 Tehlike kademeleri 371
1.2.2 Tehike sembolleri 371
1.2.3 Izkaz bilgilerinin yapisi 372
1.2.4 Genel semboller 372

Güvenlik 373

2.1 Genel Güvenlik bilgileri 373
2.1.1 Tum ev gerecleri 373

Ekipman veyardim 374

Onarim 375

4.1 Kapi contasin degistirlmesi 375

4.1.1 Kapi contasinin cikartilmasi 375
4.1.2 Kapi contasin takilmasi 375

4.2 Yassi menteşenin degişirilmesi 378

4.2.1 Yassi menteşenin cikartilmasi 378
4.2.2 Yassi mentesenin takilmasi 379

4.3 Suryu mente senin degistirmesi 380

4.3.1 Suryuli mentesenin cikartilmasi 380
4.3.2 Suryu menteşenin takilmasi 380

4.4 Raf yuzeyinin degistirilmesi 381

4.4.1 Raf yuzeyinin cikartilmasi 381
4.4.2 Raf yuzeyinin takilmasi 381

4.5 Kapi rafinin degistirilmesi 382

4.5.1 Kapi rafinin cikartimasi 382
4.5.2 Kapi rafinin takilmasi 382

4.6Meyve-sebze kabinin degistirilmesi 383

4.6.1 Meyve-sebze kabinin cikartilmasi 383
4.6.2 Meyve-sebze kabinin takilmasi 383

4.7 LED yan isginin degistirimesi 384

4.7.1 LED yan isigin cikartilmasi 384
4.7.2 LED yan isigin in takilmasi 385

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuçları, tuketiciinin cihazları, geleçleri eko-tasarim yönnetmeligiineGRE (03/2021 itibariyla) kendi basina onarmasi icin destek sunar.

Ipuclari, ilgili uyari ve riskler de dahil olmak üzere tanimlanmis yedek parcalarin nasil degistirlimesi gerektigine dair bilgiler icerir.

Sorulariniz varsa, luften musteri hizmetlerimize irtbata gecin. Yalnizca onarim ipuclarina gerektgi gibi uyuldugu takdirde hasaarlc in sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Gülçül electromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omekte, gerilim ileten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkunda uyaranda bulunan bir ikaz bilgisi gosterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön koşulları,isareti
	Koşul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya duğme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrik bilisenlerde yapilan onarimlarda hatalar, elektrik carpmasina neden olabiliert
  Cihaz calismalaria baslamadan en az 60 saniye once elektrik sebekesinden ayrimaldir.
• Onarim sonrasinda VDE 0701 veya ulkeye ezel duzenlemeler uyarinca bir gvenikul testi gerekteletilimdir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmaldir.

Agi ve haraketi parcalarin onarim, bakim, hata arama ve servis islemlerinde yaratabilecegi ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi incn agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanilmalidir.
Elektrostatik hassasiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Görtüller
Koruyucu bez [00342013]	60 cm x 50 cm
Vantuz [00342224]	Ø50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")

1. Kapi contasin sag ve sol kosedeki oluklardan kurtarin.

1. Kapi contasini oluktan disari gekin.

Kap contasi gikartilmistir.

4.1.2 Kapi contasinin takilmasi

Yeni kapi contasinin kalinligi, eski kapi contasinin kalinligindan biraz farkli olabilir. Bu, kapinin kappana ozelligini ve uzun surell tselevini etkilemez.

Cihazinidza ayanlarabilir mentesei veye menteş ekleri varsa, kapinapankama özellügün da sonra optimize edebilirsiniz.

Kapi contasindaki kucuk yan delikir islevseldir (havalandirma () gerekildir). Bunlar uretim hatasi degidir.

Onarim

1. Conta icin olugu hasar bakimindan kontrol edin.

1. Conta icin oluk hasarili ise,
2. Müstperi hizmetleriyle irtibata gecin.
3. Kapiutasinda hafif deformasyon normalir ve containin islevini

Kapi contaginda haif deformasyon normalir ve containin islevini

etkilemez. Kapi contasiin cinaza yerleistmeden once containin duizletilmesi onerilir.

Kapi contasini bir sac kurutma makinesi veya sicak suyla isitin ve manuel olarak

sekillendirin.

1. Contanin koseelerini utten ve alltan oluga itin.

Onarim

1. Contanin tamamini adim adim olugun injine bastirn.

Kap contasi takilmsti.

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini cikarma islemi sadece egitlimu uzmanlar tarafindan
gerceklesteirilmelidir.
Cihazi hareket ettimek jcin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

Keskin koser!

Kesik yaralanmaları

Koruyucu eldiven kullanilmaldir.

Açik menteşebolgesi!

Parmaklarin ezilmesi / sikismasi

Menteş bolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!
Dusen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karst emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikes!
Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.
Bileşenleri dʒmeye karsi emniyete alin.

On kopul:

Cihazin fisi gekilir.
Mobilya kapisi qikartilmisir. Bkz. Montaj Talimati.
Kapi污染防治

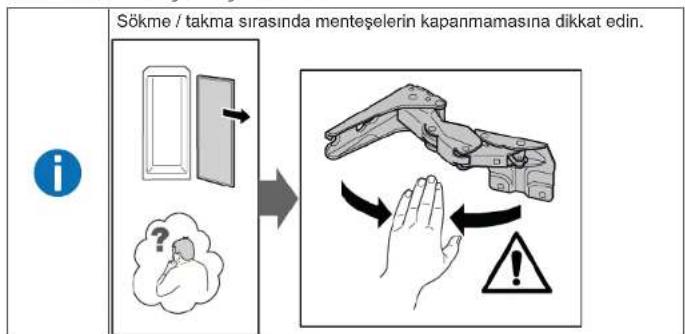

4.2.1 Yassi mentalen cikartilmasi

1. iki mentese kapagini cikartin.

Onarim

2.1.Dort vidayi gevsetin (1).

1. Kapiyi disari kaydirarak sikartin (2).

3.1.Dort vidayi sokun (1).

1. Menteşeleriçikartin (2).

Menteşelerçikartilmışir.

4.2.2 Yassi menteşen takilmasi

Ters sira ile monte edin.

Onarim

4.3 Suryulu menteşenin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini cikarma islem sadee egitimuzmanlar tarafindan gereckleitrimelidir.
Cihazi hareket ettimek jcin iki kisi gereklidir.
Sadece uygun alelter ve ekipmanlar kullanin.

Keskin koser!

Kesik yaralanmalari

• Koruyucu eldiven kullanilmalidir.

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bileşenleri dʒmeye karsi emniye aln.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri düsseldorf karı emniyete alin.

Onkopul:

Cihazin fişçekilir.
Mobilya kapisi ve cihaz kapisi ayirdir. Bkz. Montaj Talimati.

4.3.1 Suryulu menteşeninçikartilmasi

1. Vidalari sokun (1)
2. Ust mentesevi cikartin (2).
3. Kapyi sokun (3)
4. Vidalarisokun (4).
5. Alt menteşeyi (5) Çiçarin.

Menteşelerçikartilmıstir.

4.3.2 Suryu menteşin takilması

Ters sira ile monte edin.

Onarim

4.4 Raf yüzeyinin degişirilmesi

Onkopul:
Kaplacik.

4.4.1 Raf yüzeyinçikartilmasi

Raf yizeyini disari cekin.

Raf yuzeyi cikartilmisir.

4.4.2 Raf yüzeyinin takilması

Ters sira ile monte edin.

Onarim

Ters sira ile monte edin.

Onarim

4.6 Meyve-sebze kabinin degistirilmesi

Onkopul:
Kaplaçık.

4.6.1 Meyve-sebze kabinin cikartilmasi

1. Meyve-sebze kabinigidebildigi yere kadar disari cekin.
   2.1.Meyve-sebze kabini on kisimdan kaldirn (1). 2.Kabi cikarin (2).

Meyve-sebze kabi cikartilmisir.

4.6.2 Meyve-sebze kabinin takilmasi

Ters sira ile monte edin.

Onarim

4.7 LED yan isigin deigistirilmesi

Özel yardımcı ekipman:

Vantuz 050 mm [00342224]

Cihazinzda bakim gerektirmyen bir LED isik bulunmaktadir. Bu isiklar sadece musteri hizmetleri veya yetkili teknisyenler tarafindan degistrictilebilir!

TEHLIKE

Gerilim litem parcalar nedeniyle elektrik carpmasi tehlikesii! Onarimin duzgin yapilmamasi nedeniyle elektrik carpmasi sonuc havati tehlike

Elektrikiparcalarin onarimi kalifiye bir elektrik uzmani tarafindan gecekleistirilmidelir.
Onarim sonarsinde VDE 0701 vye ulikeye ezel duzenlemeler uyanirba bir gvenilik testi geregeleistirilmelidem.

TEHLIKE

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil! Elektrik carpmasi sebebyle blum

Onarima baslamadan once cihazin elektrik sebeke baglantsini en az 60 saniye sureyle dokun.

DIPKKAT

Keskin koserl!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

Onkopul:

Cihazin fişçekilir.
Kapi acik.
Raflar cikartilmigi.

4.7.1 LED yan isigin incikartilmasi

1. LED yan isik kapagina iki emme kabipayistirn.

2. Emme kaplärin dōndürme hareketi uygulayarak Óne dogru Çekin.

LED isik kapagi cikartilmistr.

Onarim

1. LED modulunü gikartin.

LED yan isigi qikartilmisir.

4.7.2 LED yan isiginin takilmasi

Sokme islemisirasinda lamba kapaigkancalarikolayca kirlabildiginden, LEDyanisikyedekeparca seti,LED modulunu ve isikkapagim icemekledir.

Ters sira ile monte edin.
