GS7363IEP - Buzdolabı NEFF - Ücretsiz kullanım kılavuzu

Ürün Tipi	Buzdolabı
Marka	NEFF
Model	GS7363IEP
Besleme	220-240 V, 50 Hz
Ana Fonksiyonlar	Soğutma, gıda saklama, buz yapma, LED aydınlatma
İç Aydınlatma	Bakım gerektirmeyen LED
Dondurma Kapasitesi	Dondurulmuş gıda bölmesi ve buz makinesi ile
Bakım ve Temizlik	Bakım gerektirmeyen LED aydınlatma; dış temizlik yumuşak bir bezle
Güvenlik	Genel güvenlik talimatları, elektrik çarpması riski, onarım öncesi bağlantıyı kesme, koruyucu eldiven giyme
Yedek Parçalar ve Onarılabilirlik	Kapı contası, tutamak, menteşeler, raf, dondurulmuş gıda bölmesi, buz makinesi, LED aydınlatma: uygun aletlerle kullanıcı tarafından onarılabilir
Genel Bilgiler	Kullanım kılavuzu ve talimatlar birden çok dilde mevcuttur

Sık sorulan sorular - GS7363IEP NEFF

Kapı contası nasıl değiştirilir?

Kapıyı açın, eski contayı kanaldan çıkarın, ardından köşelerden başlayarak yenisini yerleştirin. Gerekirse, contayı şekillendirmek için bir saç kurutma makinesi ile ısıtın.

Kapı tutamağını kendim değiştirebilir miyim?

Evet, cihazın fişini çekin, kapakları çıkarın ve bir Torx TX20 ucu ile vidaları sökün. Yeni tutamağı ters sırada takın.

Kapının üst menteşesi nasıl çıkarılır?

Cihazın fişini çekin, sırt üstü yatırın, menteşe kapağını çıkarın, iki vidayı sökün ve menteşeyi çıkarın. Ekranlı kapılar için elektrik bağlantısını da çıkarın.

Buz makinesi çalışmıyor, ne yapmalıyım?

Kendiniz değiştirebilirsiniz: dondurma bölmesi çekmecesini çıkarın, kancaları açın ve buz makinesini çıkarın. Yenisini ters sırada takın.

Üst LED aydınlatma nasıl değiştirilir?

LED aydınlatma bakım gerektirmez ve yalnızca teknik servis tarafından onarılabilir. Arızalıysa, satış sonrası servisle iletişime geçin.

Onarım öncesi hangi güvenlik önlemleri alınmalıdır?

Herhangi bir müdahaleden önce cihazın fişini en az 60 saniye çekin. Koruyucu eldiven giyin ve yalnızca orijinal yedek parçalar kullanın. Onarımdan sonra VDE 0701'e göre bir güvenlik testi yapın.

Onarımlar için hangi aletler gereklidir?

Önerilen aletler arasında bir Philips PH2 tornavida, bir Torx TX20 ucu, bir düz tornavida (2,4 mm x 0,4 mm bıçak) ve bir koruyucu bez bulunur.

Orijinal yedek parçaları nereden satın alabilirim?

Yalnızca orijinal NEFF yedek parçaları kullanın. Kılavuzda belirtilen referansları sipariş etmek için satış sonrası servis veya yetkili satıcıyla iletişime geçin.

Kapı contası deforme olmuş, bu normal mi?

Hafif bir deformasyon normaldir. Contayı bir saç kurutma makinesi veya sıcak su ile ısıtarak düzeltebilir, ardından takmadan önce elle yeniden şekillendirebilirsiniz.

Kapının açılma yönünü tersine çevirebilir miyim?

Kılavuz, üst ve alt menteşelerin değiştirilmesini açıklar. Adımları izleyerek açılma yönünü tersine çevirebilirsiniz, ancak bu, kapının sökülmesini ve menteşelerin yeniden konumlandırılmasını gerektirir.

KULLANIM KILAVUZU GS7363IEP NEFF

Onarım İpuçları - Dondurucu

Bu doküman hakkında 523

1.1 Önemli bilgi 523

1.1.1 Amaci 523

1.2 Sembollerinin açıklaması 523

1.2.1 Tehlike kademeleri....523

1.2.2 Tehlike sembolleri 523

1.2.3 İkaz bilgilerinin yapısı 524

1.2.4 Genel semboller 524

Güvenlik....525

2.1 Genel Güvenlik bilgileri 525

2.1.1 Tüm ev gereçleri 525

Ekipman ve yardım.... 526

Onarım 527

4.1 Kapı contasının değiştirilmesi.... 527

4.1.1 Kapi contasının çıkartılması 527

4.1.2 Kapi contasının takılması 527

4.2 Kapı tutamağının değiştirilmesi....530

4.2.1 Kapi tutamağının çıkartılması 530

4.2.2 Kapı tutamağının takılması 530

4.3 Easy opening handle tutamağın değiştirilmesi 531

4.3.1 Easy opening handle tutamağın sökülmesi 531

4.3.2 Easy opening handle tutamağının takılması.... 531

4.4 Kapının üst menteşesinin değiştirilmesi.... 532

4.4.1 Kapı menteşesinin sökülmesi....532

4.4.2 Kapı menteşesinin takılması 534

4.5 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı).... 535

4.5.1 Kapı menteşesinin sökülmesi.... 536

4.5.2 Kapı menteşesinin takılması 537

4.6 Kapının alt menteşesinin değiştirilmesi.... 538

4.6.1 Kapının alt menteşesinin değiştirilmesi 538

4.6.2 Kapının alt menteşesinin takılması 538

4.7 Raf yüzeyinin değiştirilmesi 539

4.7.1 Raf yüzeyinin çıkartılması....539

4.7.2 Raf yüzeyinin takılması....539

4.8 Dondurulacak gıda kabının değiştirilmesi.... 540

4.8.1 Dondurulacak gıda kabının çıkartılması 540

4.8.2 Dondurulacak gıda kabının takılması 540

4.9 Buzmatiğin değiştirilmesi 541

4.9.1 Buzmatiğin çıkartılması 541

4.9.2 Buzmatiğin takılması 541

4.10 LED Üst aydınlatmanın değiştirilmesi 542

4.10.1 LED Lambanın sökülmesi 542

4.10.2 Üst LED ışığının takılması....543

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
Başlat Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaş ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır.

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Koruyucu bez[00342013]	60 cm x 50 cm
Yıldız TornavidaPH2
Torx Bit TX20[00340865]	6,3 mm (1/4")
Düz tornavida Bıçak	2,4 mm x 0,4 mm x60 mm, [00341820] numaralı kitiçinde

Onarim

4.1 Kapı contasının değiştirilmesi

Ön kopul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapi contasının takılması

	Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.
	Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.
	Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarim

1. Conta için oluşu hasar bakımından kontrol edin.

1. if Conta için oluk hasarlı ise,

Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarim

4.2 Kapı tutamağının değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Düz tornavida Biçak 10 mm x 1,6 mm x 200 mm

Ön kopul:

Cihazın fişi çekilir.
Kapı açık.

4.2.1 Kapı tutamağının çıkartılması

1. İki vidalı kapağı çıkartın (1).
2. Vidalari sökün (2).
3. Kapı tutamağını çıkartın (3).

Kapı tutamağı çıkartılmıştır.

4.2.2 Kapı tutamağının takılması

▶ Ters sira ile monte edin.

Onarim

4.3 Easy opening handle tutamağın değiştirilmesi

Özel yardýmcý ekipman:

Yıldız Tornavida PH2
Ön kopul:
Cihazın fişi çekilir.
Kapı açık.

4.3.1 Easy opening handle tutamağın sökülmesi

1. Easy opening handle tutamağının kapağını çıkarın (1).
2. Vidalari sökün (2).

Easy opening handle tutamağı söküldü.

4.3.2 Easy opening handle tutamağının takılması

▶ Ters sira ile monte edin.

Onarim

4.4 Kapının üst menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.

4.4.1 Kapı menteşesinin sökülmesi

Onarim

1. Cihazı arka tarafına yatırın.

1. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Ust menteşe kapağını çıkartın (2).

3. Üst menteşe kapağını sökün (3).

1. 1. Vidalari sökün (1).

2. Üst menteşeyi çıkartın (2).

Kapının üst menteşesi çıkartılmıştır.

4.4.2 Kapı menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.5 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.

Onarim

4.5.1 Kapı menteşesinin sökülmesi

1. Cihazı arka tarafına yatırın.

1. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Üst menteşe kapağını çıkartın (2).

3. Üst menteşe kapağını sökün (3).

1. 1. Kablo kutusu kapağını çıkartın (1).

2. Kablo korumasını çıkartın (2).

3. Elektrik kablo/soket bağlantısını sökünüz (3).
4. Vidalari sökün (4)
5. Üst menteşeyi çıkartın (5).

Kapının üst menteşesi çıkartılmıştır.

4.5.2 Kapı menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.6 Kapının alt menteşesinin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fişi çekilir.
Cihazın iç donanımları çıkartılmıştır.
Cihaz arka tarafına yatırılmıştır.
Üst mentese çıkarılır.→535

4.6.1 Kapının alt menteşesinin değiştirilmesi

1. Kapıyı sökün.

1. 1. Vidayı sökün (1).

2. Alt menteşeyi (2) çevirin.

3. Alt menteşeyi (3) çıkarın.

Alt menteşe çıkartılmıştır.

4.6.2 Kapının alt menteşesinin takılması

▶ Ters sira ile monte edin.

Onarim

4.7 Raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.7.1 Raf yüzeyinin çıkartılması

▶ Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkartılmıştır.

4.7.2 Raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.8 Dondurulacak gıda kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.8.1 Dondurulacak gıda kabının çıkartılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).
2. Dondurulacak gıda kabını çıkartın (2).

Dondurulacak gıda kabı çıkartılmıştır.

4.8.2 Dondurulacak gıda kabının takılması

▶ Ters sira ile monte edin.

Onarim

4.9 Buzmatiğin değiştirilmesi

Ön kopul:

Kapı açık.

4.9.1 Buzmatiğin çıkartılması

1. Dondurulacak gıda kabının raf yüzeyini buzmatik ile birlikte dışarı çekin (1).
2. Kancaları açın (2)
3. Buzmatiği çıkartın (3).

Buzmatik çıkartılmıştır.

4.9.2 Buzmatiğin takılması

▶ Ters sira ile monte edin.

Onarim

4.10 LED Üst aydınlatmanın değiştirilmesi

Özel yardýmcý ekipman:

Düz tornavida Bıçak 2,4 mm x 0,4 mm x 60 mm, [00341820] numaralı kit içinde

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

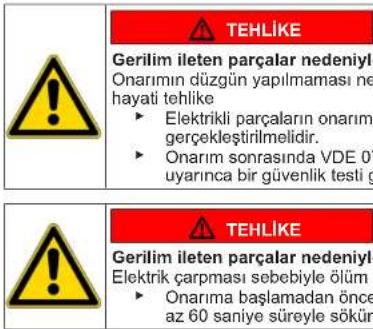

⚠️ TEHLIKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike ▶ Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. ▶ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE Gerllim lleten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik carpması sebebiyle ölüm ▶ Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

⚠ DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fışı çekilir.
Kapı açık.
Üst iç donanımlar çıkartılmıştır.

4.10.1 LED Lambanın sökülmesi

1. LED Lambayı sol tarafa kaydırın.

LED ışığının elektrik bağlantısı ayrıldı.

1. LED ışığını tırnaklarından kurtarın.

1. LED ışığını ileri hareket ettirerek sökün.

4.10.2 Üst LED ışığının takılması

▶ Ters sira ile monte edin.
