GS7363IEP - Chladnička NEFF - Bezplatný návod na obsluhu

Typ výrobku	Chladnička
Značka	NEFF
Model	GS7363IEP
Napájanie	220-240 V, 50 Hz
Hlavné funkcie	Chladenie, uchovávanie potravín, výroba ľadu, LED osvetlenie
Vnútorné osvetlenie	LED bez údržby
Mrazniaca kapacita	So zásobníkom na mrazené potraviny a výrobníkom ľadu
Údržba a čistenie	LED osvetlenie bez údržby; vonkajšie čistenie jemnou handričkou
Bezpečnosť	Všeobecné bezpečnostné pokyny, riziko úrazu elektrickým prúdom, odpojenie pred opravou, nosenie ochranných rukavíc
Náhradné diely a opraviteľnosť	Tesnenie dverí, rukoväť, pánty, polica, zásobník na mrazené potraviny, výrobník ľadu, LED osvetlenie: opraviteľné používateľom pomocou vhodného náradia
Všeobecné informácie	Návod na použitie a návod na obsluhu k dispozícii v niekoľkých jazykoch

Často kladené otázky - GS7363IEP NEFF

Ako vymeniť tesnenie dverí?

Otvorte dvere, vyberte staré tesnenie z drážky, potom vložte nové, začínajúc od rohov. Ak je to potrebné, zohrejte tesnenie sušičom vlasov, aby ste ho pretvarovali.

Môžem si vymeniť rukoväť dverí sám?

Áno, odpojte spotrebič, odstráňte krytky a odskrutkujte skrutky pomocou nástavca Torx TX20. Novú rukoväť namontujte v opačnom poradí.

Ako odstrániť horný pánt dverí?

Odpojte spotrebič, položte ho na chrbát, odstráňte kryt pántu, odskrutkujte dve skrutky a vyberte pánt. Pri dverách s displejom odpojte aj elektrické pripojenie.

Výrobník ľadu už nefunguje, čo robiť?

Môžete ho vymeniť sami: vyberte zásuvku mraziaceho priestoru, odpojte háčiky a vyberte výrobník ľadu. Nový namontujte v opačnom poradí.

Ako vymeniť horné LED osvetlenie?

LED osvetlenie je bez údržby a môže ho opraviť iba servis. Ak je chybné, kontaktujte zákaznícky servis.

Aké bezpečnostné opatrenia treba prijať pred opravou?

Odpojte spotrebič najmenej 60 sekúnd pred akýmkoľvek zásahom. Noste ochranné rukavice a používajte iba originálne náhradné diely. Po oprave vykonajte bezpečnostný test podľa VDE 0701.

Aké nástroje sú potrebné na opravy?

Odporúčané nástroje zahŕňajú krížový skrutkovač PH2, nástavec Torx TX20, plochý skrutkovač (čepeľ 2,4 mm x 0,4 mm) a ochrannú handričku.

Kde môžem kúpiť originálne náhradné diely?

Používajte iba originálne náhradné diely NEFF. Kontaktujte zákaznícky servis alebo autorizovaného predajcu pre objednanie referencií uvedených v návode.

Tesnenie dverí je deformované, je to normálne?

Mierna deformácia je normálna. Môžete ju narovnať zohriatím tesnenia sušičom vlasov alebo horúcou vodou a potom ho ručne pretvarovať pred inštaláciou.

Môžem obrátiť smer otvárania dverí?

Návod popisuje výmenu horného a spodného pántu. Podľa krokov môžete obrátiť smer otvárania, ale vyžaduje to demontáž dverí a premiestnenie pántov.

NÁVOD NA OBSLUHU GS7363IEP NEFF

1.1 Dôležité informácie 433

1.1.1 Účel 433

1.2 Vysvetlenie symbolov 433

1.2.1 Úrovne nebezpečenstva.... 433

1.2.2 Symboly označujúce riziká 433

1.2.3 Štruktúra varovaní 434

Nástroje a pomôcky 436

Oprava....437

4.1 Výmena tesnenia dvierok.... 437

4.2 Výmena dverovej úchytky 440

4.2.1 Odoberanie dverovej úchytky 440

4.2.2 Montáz dverovej úchytky 440

4.3 Výmena úchytky easy opening handle 441

4.3.1 Odoberanie úchytky easy opening handle 441

4.3.2 Montáž úchytky easy opening handle.... 441

4.4 Výmena horného závesu dverí 442

4.4.1 Odoberanie závesu dvierok 442

4.5 Výmena horného závesu dvierok (dvierka s displejom) 445

4.5.1 Odoberanie závesu dvierok 446

4.6 Výmena spodného závesu dvierok 448

4.6.1 Výmena spodného závesu dvierok.... 448

4.6.2 Montáž spodného závesu dvierok 449

4.7 Výmena odkladacej plochy.... 450

4.9.2 Montáz výrobnika ľadu 452

4.10 Výmena horného LED svetla 453

4.10.1 Odobratie LED osvetlenia 453

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovani

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

- Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!

- Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.

- Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Riziko poranenia na ostrých hranách!

■ Noste ochranné rukavice.

Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'ažkých a pohybujúcich sa komponentoch

■ Noste ochrannú obuv.

■ Zaistite t'ažké komponenty proti pádu.

■ Nesiahajte končatinami do pohybujúcich sa komponentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!

■ Používajte len originálne náhradné diely.

■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Křížový skrutkovačPH2
Bit Torx TX20[00340865]	6,3 mm (1/4")
Plochý skrutkovač Čepeľ 2,4 mm x 0,4 mm x60 mm, v sade [00341820]

Oprava

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlišovat' od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporúča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drážky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

4.2 Výmena dverovej úchytky

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Plochý skrutkovač Čepel' 10 mm x 1,6 mm x 200 mm

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.

4.2.1 Odoberanie dverovej úchytky

1. Odoberte dve krytky skrutiek (1).
2. Odskrutkujte dve skrutky (2).
3. Odoberte dverovú úchytku (3).

4.2.2 Montáž dverovej úchytky

4.3 Výmena úchytky easy opening handle

Špeciálne nástroje:

Križový skrutkovač PH2

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.

4.3.1 Odoberanie úchytky easy opening handle

▶ 1. Odoberte kryt úchytky easy opening handle (1).

4.4 Výmena horného závesu dverí

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.

4.4.1 Odoberanie závesu dvierok

Oprava

1. Spotrebič dajte na zadnú stranu.

1. 1. Na oboch stranách stlačte kryt horného závesu (1).

2. Vytiahnite kryt horného závesu (2).

3. Odoberte kryt horného závesu (3).

→ Horný záves dvierok je odobratý.

4.5 Výmena horného závesu dvierok (dvierka s displejom)

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.

Oprava

4.5.1 Odoberanie závesu dvierok

1. Spotrebič dajte na zadnú stranu.

1. 1. Na oboch stranách stlačte kryt homého závesu (1).

2. Vytiahnite kryt horného závesu (2).

3. Odoberte kryt horného závesu (3).

Horný záves dvierok je odobratý.

4.6 Výmena spodného závesu dvierok

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.
Spotrebič je na zadnej strane.

√ Horný záves je odobratý.→445

4.6.1 Výmena spodného závesu dvierok

1. Odoberte dvierka.

1. 1. Odskrutkujte skrutku (1).

2. Otočením vyberte spodný záves (2).

3. Odoberte spodný záves (3).

Spodný záves je odobratý.

Oprava

4.6.2 Montáž spodného závesu dvierok

4.7 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.7.2 Montáž odkladacej plochy

Dvierka sú otvorené.

4.8.1 Odobratie nádoby na zmrazené potraviny

1. Úplne vytiahnite nádobu na zmrazené potraviny (1).
2. Odoberte nádobu na zmrazené potraviny (2).

4.9 Výmena výrobníka ľadu

Požiadavka:

Dvierka sú otvorené.

4.9.1 Odobratie výrobníka ľadu

1. Úplne vytiahnite poličku s nádobou na zmrazené potraviny spolu s výrobníkom ľadu (1).
2. Uvolnite háčiky (2).
3. Odoberte výrobník ľadu (3).

Výrobník ľadu je odobratý.

4.10 Výmena horného LED svetla

Špeciálne nástroje:

Plochý skrutkovač Čepel' 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]

Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

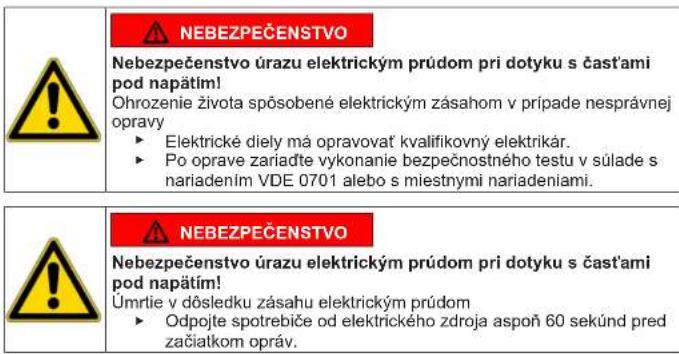

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Úmrtie v dôsledku zásahu elektrickým prúdom

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
√ Horné tvarovky z interiéru sú odobraté.

4.10.1 Odobratie LED osvetlenia

1. Posuňte LED svetlo na ľavú stranu.
