MANUAL DE UTILIZADOR GS7363IEP NEFF

Dicas de resolução - Congelador

i Sobre este documento.... 387

1.1 Informação importante 387

1.1.1 Finalidade 387

1.2 Explicação dos símbolos.... 387

1.2.1 Níveis de perigo.... 387

1.2.2 Símbolos de perigo 387

1.2.3 Estrutura dos avisos.... 388

1.2.4 Símbolos gerais 388

Segurança.... 389

2.1 Instruções gerais de segurança.... 389

2.1.1 Todos os eletrodomésticos 389

Ferramentas e auxiliares.... 390

Reparação.... 391

4.1 Substituir a junta da porta 391

4.1.1 Remover a junta da porta 391

4.1.2 Instalar a junta da porta.... 391

4.2 Substituir o puxador da porta 394

4.2.1 Remover o puxador da porta 394

4.2.2 Instalar o puxador da porta.... 394

4.3 Substituir o puxador "easy opening" 395

4.3.1 Remover o puxador "easy opening" 395

4.3.2 Instalar o puxador "easy opening" 395

4.4 Substituir a dobradiça superior da porta.... 396

4.4.1 Remover a dobradiça da porta.... 396

4.4.2 Instalar a dobradiça da porta 398

4.5 Substituir a dobradiça superior da porta (porta com visor).... 399

4.5.1 Remover a dobradiça da porta.... 400

4.5.2 Instalar a dobradiça da porta 401

4.6 Substituir a dobradiça inferior da porta.... 402

4.6.1 Substituir a dobradiça inferior da porta 402

4.6.2 Instalar a dobradiça inferior da porta 403

4.7 Substituir a prateleira.... 404

4.7.1 Remover a prateleira.... 404

4.7.2 Instalar a prateleira 404

4.8 Substituir o recipiente para alimentos congelados.... 405

4.8.1 Remover o recipiente para alimentos congelados.... 405

4.8.2 Instalar o recipiente para alimentos congelados 405

4.9 Substituir a máquina de fazer gelo 406

4.9.1 Remover a máquina de fazer gelo 406

4.9.2 Instalar a máquina de fazer gelo.... 406

4.10 Substituir a iluminação LED superior.... 407

4.10.1 Remover a iluminação LED 407

4.10.2 Instalar a iluminação LED superior 408

i Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de aviso Significado
[6CTD] PERIGO	A não observância da mensagem de aviso resulta em morte ou ferimentos graves.
[688A] AVISO	A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves.
[5470] CUIDADO	A não observância da mensagem de aviso pode resultar em ferimentos ligeiros.
	A não observância da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Símbolo de perigo Significado
		Mensagem geral de aviso
		Perigo de tensão elétrica
		Risco de explosão
		Perigo de cortes

i Sobre este documento

Símbolo de perigo Significado
		Perigo de esmagamento
		Perigo de superfícies quentes
		Perigo de campo eletromagnético intenso
		Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Símbolo ger. Significado
		Identificação de uma dica especial (texto e/ou ilustração)
[1972]		Identificação de uma dica simples (apenas texto)
[WTZI]		Identificação de uma ligação para um tutorial em vídeo
[HCA6]		Identificação das ferramentas necessárias
[WX37]		Identificação das condições prévias necessárias
[ASDA]		Identificação de uma condição (se ..., então ...)
		Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de material
Estado Identificação de um texto exibido / janela(no visor do aparelho)

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos!
• Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

■ Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis

■ Use calçado de proteção.
■ Proteja os componentes pesados contra quedas.
- Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

■ Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensíveis (ESDs)!

- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Pano protetor[00342013]	60 cm x 50 cm
Chave de parafusos Phillips PH2
Ponta Torx TX20[00340865]	6,3 mm (1/4")
Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]

Reparação

4.1 Substituir a junta da porta

Pré-requisito:

A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

1. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

	A espessura da nova junta da porta pode divergir ligeiramente da da jun-ta antiga da porta. Isto não afetará o comportamento de fecho nem ofuncionamento a longo termo.
	Se o seu aparelho disposer de dobradiças ou fixações de dobradiçaajustáveis, poderá otimizar o comportamento de fecho subsequentemente.
	Os pequenos orifícios laterais na junta da porta são funcionais (necessários à ventilação). Não se trata de falhas de produção.

Reparação

1. If Se a ranhura para a junta estiver danificada, - contacte o serviço de apoio ao consumidor.

2. Uma deformação ligeira da junta da porta é normal e não afeta o seu funcionamento. Recomenda-se que a junta da porta seja endireitada antes de ser inserida no aparelho.

Aqueça a junta da porta com a um secador de cabelo ou água quente e mude a sua forma manualmente.

1. Empurre os cantos da junta em cima e em baixo para ranhura.

1. Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

Reparação

4.2 Substituir o puxador da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Chave de fendas Lâmina 10 mm x 1,6 mm x 200 mm

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.

4.2.1 Remover o puxador da porta

▶ 1. Remova duas tampas roscadas (1).
2. Desaperte dois parafusos (2).
3. Remova o puxador da porta (3).

O puxador da porta está removido.

4.2.2 Instalar o puxador da porta

Instale pela ordem inversa.

Reparação

4.3 Substituir o puxador "easy opening"

Ferramentas necessárias:

Chave de parafusos Phillips PH2

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.

4.3.1 Remover o puxador "easy opening"

1. Remova a tampa do poxador "easy opening" (1).
2. Desaperte dois parafusos (2).

O puxador "easy opening" está removido.

4.3.2 Instalar o puxador "easy opening"

O mecanismo do puxador "easy opening" deve ser ajustado adequadamente antes da instalação. O gráfico mostra a disposição correta da haste de toque (1), dos segmentos dentados (2) e (3), da mola (4) e do batente limitador (5) para a instalação da porta do lado esquerdo.

i

A disposição dos sub componentes do puxador "easy opening" para a instalação da porta do lado direito vem descrita no documento "Instruções de instalação".

Instale pela ordem inversa.

Reparação

4.4 Substituir a dobradiça superior da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

AVISO

Lesões nas costas e musculares

A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados.
São necessárias duas pessoas para mover o aparelho.
▶ Use apenas ferramentas e equipamento adequados.

CUIDADO

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

AVISO

Deslizamento de aparelhos inclinados!

Fraturas ósseas / ferimentos de esmagamento

▶ Proteja os aparelhos contra o deslizamento.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!

Lesões devido à queda de peças.

▶ Proteja o componente contra as quedas.

ATENÇÃO!

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex.,

no pavimento.

▶ Proteja o componente contra as quedas.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
√ As fixações interiores do aparelho estão removidas.

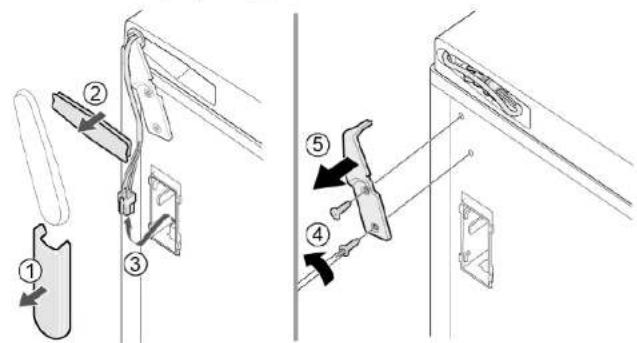

4.4.1 Remover a dobradiça da porta

Reparação

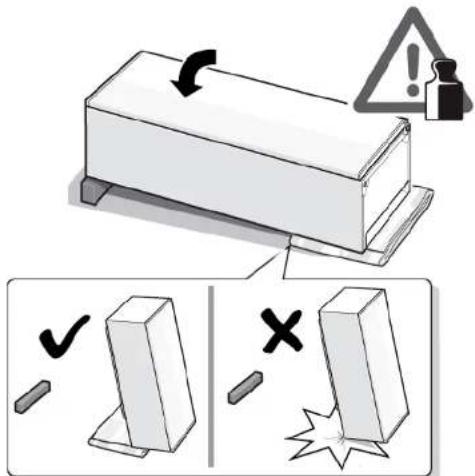

1. Coloque o aparelho sobre o lado traseiro.

1. 1. Pressione a tampa da dobradiça superior de ambos os lados (1).

2. Extraia a tampa da dobradiça superior (2).

3. Remova a tampa da dobradiça superior (3).

A dobradiça superior da porta está removida.

4.4.2 Instalar a dobradiça da porta

Instale pela ordem inversa.

Reparação

4.5 Substituir a dobradiça superior da porta (porta com visor)

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

AVISO

Lesões nas costas e musculares

A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados.
- São necessárias duas pessoas para mover o aparelho.
▶ Use apenas ferramentas e equipamento adequados.

CUIDADO

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

AVISO

Deslizamento de aparelhos inclinados!

Fraturas ósseas / ferimentos de esmagamento

▶ Proteja os aparelhos contra o deslizamento.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!

Lesões devido à queda de peças.

▶ Proteja o componente contra as quedas.

ATENÇÃO!

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

▶ Proteja o componente contra as quedas.

PERIGO

Risco de choque elétrico devido a partes sob tensão!

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO

Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
As fixações interiores do aparelho estão removidas.

Reparação

4.5.1 Remover a dobradiça da porta

1. Coloque o aparelho sobre o lado traseiro.

1. 1. Pressione a tampa da dobradiça superior de ambos os lados (1).

2. Extraia a tampa da dobradiça superior (2).

3. Remova a tampa da dobradiça superior (3).


1. 1. Remova a tampa da caixa de cabos (1).
2. Remova a proteção dos cabos (2).
3. Desconecte a ligação elétrica (3).
4. Desaperte dois parafusos (4).
5. Remova a dobradiça superior (5).

A dobradiça superior da porta está removida.

4.5.2 Instalar a dobradiça da porta

Instale pela ordem inversa.

Reparação

4.6 Substituir a dobradiça inferior da porta

Ferramentas necessárias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
As fixações interiores do aparelho estão removidas.
√ O aparelho é colocado sobre o lado traseiro.

A dobradiça superior está removida.→399

4.6.1 Substituir a dobradiça inferior da porta

1. Remova a porta.

A dobradiça inferior está removida.

Reparação

4.6.2 Instalar a dobradiça inferior da porta

Instale pela ordem inversa.

Reparação

4.7 Substituir a prateleira

Pré-requisito:

A porta está aberta.

4.7.1 Remover a prateleira

▶ Puxe a prateleira para fora.

A prateleira está removida.

4.7.2 Instalar a prateleira

Instale pela ordem inversa.

Reparação

4.8 Substituir o recipiente para alimentos congelados

Pré-requisito:

A porta está aberta.

4.8.1 Remover o recipiente para alimentos congelados

1. Puxe o recipiente para alimentos congelados inteiramente para fora (1).
2. Remova o recipiente para alimentos congelados (2).

O recipiente para alimentos congelados está removido.

4.8.2 Instalar o recipiente para alimentos congelados

Instale pela ordem inversa.

Reparação

4.9 Substituir a máquina de fazer gelo

Pré-requisito:

A porta está aberta.

4.9.1 Remover a máquina de fazer gelo

1. Puxe para fora a prateleira do recipiente para alimentos congelados com máquina de fazer gelo (1).
2. Solte os ganchos (2).
3. Remova a máquina de fazer gelo (3).

A máquina de fazer gelo está removida.

4.9.2 Instalar a máquina de fazer gelo

Instale pela ordem inversa.

Reparação

4.10 Substituir a iluminação LED superior

Ferramentas necessárias:

Chave de fendas Lâmina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]

O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados!

PERIGO Risco de choque elétrico devido

Risco de vida devido a choque elétrico em caso de reparação inadequada

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

PERIGO Rise de olétrie duvid

Risco de choque elétrico devido a partes sob tensão!

Morte por eletrocussão

- Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

CUIDADO

Arestas vivas!

Lesões por corte

▶ Use luvas de proteção.

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
A porta está aberta.
As fixações interiores superiores estão removidas.

4.10.1 Remover a iluminação LED

1. Desloque a iluminação LED para o lado esquerdo.

A ligação elétrica da iluminação LED está desligada.

1. Solte os ganchos da iluminação LED.

1. Remova a iluminação LED, avançando-a.

A iluminação LED está removida.

4.10.2 Instalar a iluminação LED superior

Instale pela ordem inversa.
