MANUAL DE UTILIZARE KI2321SE0 NEFF

Indicii pentru reparatiţii - Frigider

Referitor la acest document. 291

11.1 Informati importante 291

1.1.1 Aplicabilitatea 291

1.2 Explicatia simbolurilor 291

1.2.1 Nivelurile de pericol 291
1.2.2 Simbolurile de pericol 291
1.2.3 Structura averismentelor 292
1.2.4 Simbolorile generale 292

Siguranta 293

2.1 Instrueti generale de siguranta 293

2.1.1 Toate aparatele electrocasnice 293

4.4 Repositionarea raftului 301

4.4.1 Demontarea raftului 301
4.4.2 Montarea raftului 301

4.5 Repoiztionareraftuluipertruus302

4.5.1 Demontarea raftului pentru uşă 302
4.5.2 Montarea raftului pentru ușa 302

4.6 Repositionarea containerului pentru fructe si legume 303

4.6.1 Demontarea containerului pentru fructe si legume 303
4.6.2 Montarea containerului pentru fructe si legume 303

4.7 Inlocuirea Iampii LED laterale 304

4.7.1 Demontarea lampii LED laterale 304
4.7.2 Montarea Iampi LED laterale 305

Referitor la acest document

1.1 Informati importante

1.1.1 Aplicabilitatea

Aceste instructiuni de reparare il ajutape client saisi repare singur aparatele, in conformitate cu normele de projetare ecologica aplicabile (incepandu 03/2021).

Acestea contin informati privind modul de inlocuire a pieselor de schimb specifie, inclusiv averistamente si pericole.

Dacă aveti intrebări, va rugam să luati tegătura cu serviciul reliții clienti. Ne asumâr raspunderea pentru daune numai dacă instrucțunile de reparare au fost respectate pe deplin.

1.2 Explicaţia simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alerta sunt representate printr-un simbol si un cuvant de averizare. Cu-vantul de averizare indicà gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietăti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolorile de pericol

Simbolurile de pericol sunt reprezentari simbolice care indică tipul de pericol.
In acest document sunt utilizezicimbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de avertizare general
	Pericol din cauza tensilunii electrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-ternic
	Pericol din cauza radiajiei neionizante

Table 2: Simbolorile de pericol

1.2.3 Structura averismentelor

Avertimentele din acest document au un aspect si o structura standard.

PERICOLTipul Şi sursa pericolulul!Consecintele posible ale ignorārii pericolului/avertismentului.Măsuri Şi interdicti pentru prevenirea pericolulul.

Exemplul urmator prezintā un avertisment privind electrocutarea din cauza pieseler sub tensiune. Se mentioneazā māsura NEEDara pentru a evita pericolul.

PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare • Deconnectáti aparatele de la sursa de alimentare cu tensiune cu cel puţin 60 de secunde inante de a òncepe reparàtilie.

In acest document sunt utilizez simbolurile generale de mai jos:

Simbol general Semnificatie
i	Identificare unei recomandari speciale(text și/sau grafică)
j	Identificare unei recomandari simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip in-structiv
	Identificarea sculelor necessities
	Identificarea condiţilor preliminare nece-sare
	Identificarea unei stări (dacă..., apoia...)
	Identificarea unui rezultat
[Pornire]Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de série
Stare Identificarea unui text/unei ferestre afișate (pe ecranul aparatului)

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc in timpul reparatiilor effectuate la componentele electrice pot sa ducà la electrocutari!
• Deconectati aparatul de la sursa de alimentare cu tensiune cu cel putin 60 de se cunde inante de a incepe lucrarié.
• Dupa reparatie, este obligatorié effectuarea unei verificazioni de siguranta conform cu VDE 0701 sau cu reglementäre nationale respective.

Pericol de ranire din cauza muchilor ascutite!
Purtaj manusi de protectie.

Pericol de zdrobire in timpul lucarrior de reparatie, intreitrinene, depanare si service, din cauza componentel grele si mobile

Purtati incaltaminte de protectie.
Fixati componentele grele impotrivacaderii.
- Nu vā sprijiniti cu pārti ale corpului de componenteile mobile.

Pericol pentru siguranta/functionarea aparatului!
Utilizati numai piese de schimb originale.
Pericol de deteriorare a componentelor sensibile la electricitatea statica (ESD)!
Nu atingeti modulele, inclusiv conexiunile si caile conductorilor.

1. Indepartati garnitura usii din canelura colturilor din dreapta si stanga.

1. Demontati garnitura usii din canelură.

Garnitura usii estedemontata.

4.1.2 Montarea garniturii usii

Grosimea garniturii noi a usii poate fi uoriderita fata de grosimea garniturii vechi a usii. Acest lucru nu va afecta comportamentul de inchidere si fonctionaria pe termung.

Dacà aparatul dumnevaovastrā balamale regilbile sau accesoriti penru balamale, putéi optimiza comportamentul de Inchidere in consecţa

Orificile de mici dimensionali practicaté in garnitura usii au rol functional (sunt nécessare pentru ventilatie). Ele nu sunt defe cate ale produsului.

Repararea

1. Verificatç canalura pentru montarea garinurii si asiguratj-va că nu prezintă defecte.

1. Daca canalura pentru montarea garniturii prezintă defecte, este deteriorata. Contactati departamentul de service pentru clienti.

O deformare usoarà a gamirutii usi este normala si nu afteezafunctionarea acesteia. Se recomanda sā indreptati gamitura usi inante de a o introduce in aparat.

Incalizi garnitura uşii cu un uscator de pār sau cu apā fierbinte Şi remodelati-o cu mana.

1. Impingeti colturile de sus si de jos ale gamituri in canelura.

Repararea

1. Apasaji intreaga garniturān canelurā, pas cu pas.

Garnitura usii est me montata.

• Operatia de demontare a usii aparatului trebuie efectuata numai
  de specialisti instruiti.
  Pentru deplasarea aparatului sunt necessities doua persone.
  Utilizati numai instrumente si echipamente adecvaite.

ATENTIONARE

Marginea asculite!

Ranire prin taiere

Pericol din caza pieselor care cad pentru că süruburile sunt slabiei!

Accidente din cauza pieselor care cad.
Fixati componenta impotrivacaderii.

ATENTIEI

Pericol din cauza pieselor care cad pentru că süruburile sunt slabite!
Deteriorarea allotcies ale aparatului Sau a casei clientului, de exemplu parte de jos.
Fixati componenta impotrivacaederii.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.

Uga piesei de mobilier este demontata. Consultati Instrukturiile de montare.
Usa este descisla.

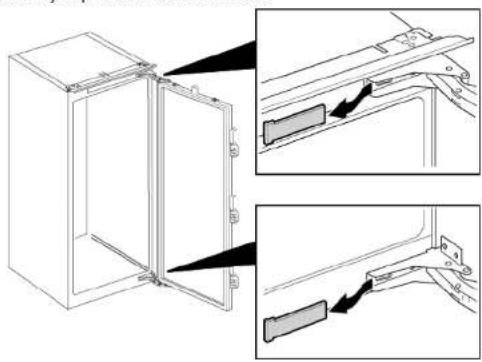

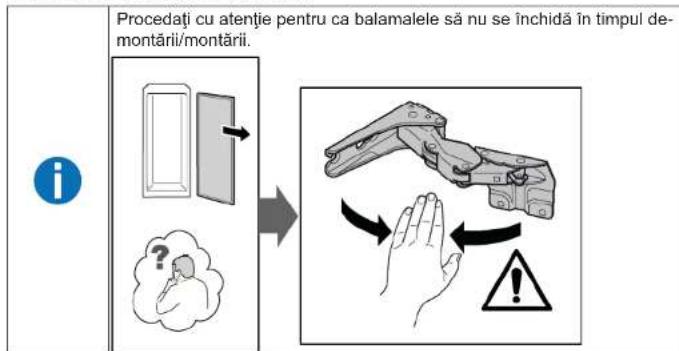

4.2.1 Demontarea balamalei plate

1. Demontati capacele a doua balamale.

Repararea

2.1.Slabitpatru suruburi(1).

1. Glisati usa in exterior si scoateti-o (2).

3.1.Demontati patru suruburi (1).

1. Demontati balamalele (2).

Balamalele sunt demontate.

4.2.2 Montarea balamalei plate

• Operatia de demontare a usii aparatului trebuie efectuata numai
  de specialisti instruiti.
  Pentru deplasarea aparatului sunt necesare doua persone.
  Utilizati numai instrumente si echipamente adecyeate.

ATENTIONARE

Marginea ascutite!

Ranire prin taiere

Pericol din caza pieselor care cad pentru ca suruburile sunt slabi
te!
Accidente din cauza pieselor care cad.
Fixati componenta impotriva caderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru că süruburile sunt slabite!
Deteriorarea allotcies ale aparatului Sau a casei clientului, de exemplu parte de jos.
Fixati componenta impotrivicaaderi.

Cerinta:

Aparatul este deconnectat de la sursa de energia electrica.
Usa piesei de mobilier si nga aparatului sunt separate. Consultatu Instruetiune de montare.

4.3.1 Demontarea balamalei glisante

1. Desurubati doua suruburi (1).
2. Demontati balamaua de sus (2).
3. Demontati usa (3)
4. Deurubati doua suruburi (4).
5. Demontati balamaua dejos (5).

Balamalele sunt demontate.

4.3.2 Montarea balamalei glisante

4.4 Repositionarea raftului

Cerinta:
Usa este beschia.

4.4.1 Demontarea raftului

Scoatej raftul.

Raftul este demontat.

4.4.2 Montarea raftului

Montalú urmánd procedura de demontare in ordine inversá.

Repararea

4.5 Repoziptionarea raftului pentru ușa

Cerinta:
Usa este beschia.

4.5.1 Demontarea raftului pentru ușa

Ridicati raftul pentru usa.

Raftul pentru ușă este demontat.

4.5.2 Montarea raftului pentru ușă

4.6 Repositionarea containerului pentru fructe si legume

Cerinta:
Usa este deschisa.

4.6.1 Demontarea containerului pentru fructe si legume

1. Trageti in afara containerul pentru fructe si legume atat cat este posibil.
   2.1. Ridicati containerul pentru fructe si legume de partea din fata (1). 2. Scoateti containerul (2).

Containerul pentru fructe si legume este demontat.

4.6.2 Montarea containerului pentru fructe si legume

Montaú urmánd procedura de demontare in ordine inversá.

Repararea

4.7 Inlocuirea lampii LED laterale

Scule speciale:

Ventuză 050 mm [00342224]

Aparatul dumneavoastré este echipat cu o lampa LED care nu necessities

Intretinere

Aceste lampi pot fi inlocuite numai de catre departamentul de service

pentru clienti sau de catre tehnicien autorizati!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare in cazul unei reparati li necorespun

zatoare

• Componentele electrice trebuie reparate de câtre electricien califi

cati

• Dupa reparatie, este obligatore efectuarea unei verificari de sigu

ranta conform cu VDE 0701 sau cu reglementarile nationale res

pan nec

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

Deconectati aparatele de la sursa de alimentare cu tensiune cu

cel putin 60 de secunde inainte de a incepe reparatiile.

ATENTIONARE

Marginea ascutitel

Ranire prin taiere

Aparatul este deconnectat de la sursa de energia electrica.
Usa este deschisa.
Rafturile sunt demontate.

4.7.1 Demontarea lampii LED laterale

1. Aplicati doua ventuze pe capacul lampi LED laterale.

2. Trageji ventuzele in fata, cu o miscare de rotatie.

1. Demontarea modulului LED.

LampalateralLEDestemontata.

4.7.2 Montarea lampii LED laterale

Deoarec cargilee capacului lampii se pot sparge uor in timpul procesuui de demontare, lampa LED laterala piese de rezerva este un sel ca-re include modului LED si capacul de lampa.
