KI2321SE0 - Frigorifero NEFF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero-congelatore da incasso
Marca	Neff
Modello	KI2321SE0
Altezza (cm)	177,2 (stima)
Larghezza (cm)	54,1 (stima)
Profondità (cm)	54,8 (stima)
Peso netto (kg)	Fino a 45
Alimentazione elettrica	220-240 V, 50/60 Hz, corrente alternata
Classe climatica	SN, N, ST, T (10 °C a 43 °C)
Fluido refrigerante	Indicato sulla targhetta (infiammabile)
Volume frigorifero (L)	Non specificato (stima 200-250 L)
Volume congelatore (L)	Non specificato (stima 50-80 L)
Capacità di congelamento (kg/24h)	Indicata sulla targhetta
Autonomia in caso di guasto (h)	Indicata sul sito web (durata di conservazione)
Funzioni principali	Refrigerazione, congelamento, super-funzione, preparazione di cubetti di ghiaccio
Regolazione temperatura	Elettronica, comparto refrigerazione 2 °C a 8 °C
Illuminazione interna	LED, classe di efficienza E
Sbrinamento	Automatico per il frigorifero, manuale per il congelatore
Pulizia e manutenzione	Pulizia con acqua tiepida e detergente neutro, non utilizzare pulitore a vapore
Sicurezza	Blocco bambini non menzionato, ma istruzioni per evitare rischi di esplosione, scosse elettriche, ustioni da freddo
Pezzi di ricambio e riparabilità	Pezzi di ricambio disponibili per 10 anni, riparazioni solo da personale qualificato

Domande frequenti - KI2321SE0 NEFF

Qual è la temperatura ideale per il comparto frigorifero?

La temperatura consigliata è di 4 °C. È possibile regolarla tra 2 °C e 8 °C tramite il pannello di comando.

Come attivare la super-funzione?

Premere più volte il tasto finché la spia super non si accende. La super-funzione raffredda più intensamente e si disattiva automaticamente dopo circa 24 ore.

Come pulire l'interno del frigorifero?

Spegnere l'apparecchio e scollegarlo. Rimuovere gli alimenti e i ripiani. Pulire con un panno morbido, acqua tiepida e un detergente neutro. Non utilizzare un pulitore a vapore.

Come sbrinare il comparto congelatore?

Attivare la super-funzione 4 ore prima. Rimuovere gli alimenti e spegnere l'apparecchio. Lasciare la porta aperta o posizionare una pentola di acqua calda all'interno per accelerare lo sbrinamento. Asciugare l'acqua con un panno.

Perché il mio frigorifero emette un rumore di gorgoglio?

Questo rumore è normale. Proviene dalla circolazione del fluido refrigerante nei tubi e dal funzionamento del compressore. Nessuna azione necessaria.

Cosa fare se la porta non si chiude correttamente?

Verificare che gli alimenti non ostruiscano la chiusura. Pulire la guarnizione della porta. Se necessario, sostituire la guarnizione (vedere il manuale di riparazione).

Come sostituire l'illuminazione LED?

L'illuminazione LED può essere sostituita solo da personale qualificato. Contattare il servizio post-vendita. Non tentare di farlo da soli.

Cosa fare in caso di interruzione di corrente?

Aprire l'apparecchio il meno possibile. Verificare la qualità degli alimenti dopo l'interruzione. Gettare i prodotti congelati la cui temperatura supera 5 °C. Gli alimenti leggermente scongelati possono essere cotti e ricongelati.

Dove installare il frigorifero per risparmiare energia?

Installare l'apparecchio al riparo dal sole e lontano da fonti di calore (radiatori, forno). Lasciare uno spazio di almeno 30 mm rispetto ai fornelli e 300 mm rispetto ai riscaldamenti.

Come verificare il corretto funzionamento dell'apparecchio?

Eseguire un autotest: dopo aver scollegato l'apparecchio per 5 minuti, ricollegarlo e tenere premuto il tasto per 5-7 secondi. Due segnali acustici indicano un funzionamento normale.

MANUALE UTENTE KI2321SE0 NEFF

1.1 Avvertenze generali 53 1.2 Utilizzo conforme all'uso previsto 53 1.3 Limitazione di utilizzo 53 1.4 Trasporto sicuro 53 1.5 Installazione sicura 54 1.6 Utilizzo sicuro 55 1.7 Apparecchio danneggiato 57

2 Prevenzione di danni materiali 59

3 Tutela dell'ambiente e risparmio 59

3.1 Smaltimento dell'imballaggio 59 3.2 Risparmio energetico 59

4 Installazione e allacciamento 60

4.1 Contenuto della confezione 60 4.2 Criteri per il luogo d'installazione 60 4.3 Montaggio dell'apparecchio 61 4.4 Preparazione dell'apparecchio per il primo utilizzo 61 4.5 Collegamento elettrico dell'apparecchio 61

5 Conoscere l'apparecchio 61

5.1 Apparecchio 61 5.2 Pannello di lavoro 61

6 Dotazione 62

6.1 Ripiano 62 6.2 Sportello del congelatore 62 6.3 Contenitore per frutta e verdura 62 6.4 Balconcino controporta 62 6.5 Accessori 62

7 Comandi di base 62

7.1 Accensione dell'apparecchio 62 7.2 Istruzioni per il funzionamento 63

7.3 Spegnimento dell'apparecchio 63 7.4 Regolazione della temperatura 63

8 Funzioni supplementari 63

8.1 Funzione «super» 63

9 Frigorifero. 64

9.1 Consigli per la conservazione degli alimenti nel frigorifero 64 9.2 Zone fredde nel frigorifero 64 9.3 Adesivo OK 64

10 Congelatore 64

10.1 Porta del congelatore 65 10.2 Capacità di congelamento .... 65 10.3 Consigli per la conservazione di alimenti nel vano congelatore 65 10.4 Consigli per congelare alimenti freschi 65 10.5 Conservazione degli alimenti congelati a -18°C 66 10.6 Metodi di scongelamento per alimenti congelati 66

11 Scongelamento 66

11.1 Scongelamento nel frigorifero 66 11.2 Scongelamento nel vano congelatore 66

12 Pulizia e cura. 67

12.1 Preparazione dell'apparecchio per la pulizia 67 12.2 Pulizia dell'apparecchio 67 12.3 Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico 68 12.4 Rimozione degli accessori .... 68

13 Sistemazione guasti. 69

13.1 Interruzione dell'alimentazione elettrica 71 13.2 Esecuzione dell'autotest dell'apparecchio 71 14 Stoccaggio e smaltimento.... 71 14.1 Messa fuori servizio dell'apparecchio. 71 14.2 Rottamazione di un apparecchio dismesso 72 15 Servizio di assistenza clienti... 72 15.1 Codice prodotto (E-Nr.) e codice di produzione (FD) .... 73 16 Dati tecnici 73

1 Sicurezza

Osservare le seguenti avvertenze di sicurezza.

1.1 Avvertenze generali

• Leggere attentamente le presenti istruzioni.
• Conservare le istruzioni e le informazioni sul prodotto per un utilizzo successivo o per il futuro proprietario. Non collegare l'apparecchio se ha subito danni durante il trasporto.

1.2 Utilizzo conforme all'uso previsto

Questo apparecchio è concepito esclusivamente per l'incasso.

Utilizzare l'apparecchio solo:

Per refrigerare e congelare gli alimenti e per la produzione di ghiaccio, in case private, in locali chiusi, in ambito domestico; fino a un'altitudine di massimo 2000 m sul livello del mare.

1.3 Limitazione di utilizzo

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o prive di sufficiente esperienza e/o conoscenza, se sorvegliati o istruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i rischi da esso derivanti.

I bambini non devono giocare con l'apparecchio.

Ai bambini senza sorveglianza è vietato eseguire la pulizia e la manutenzione di competenza dell'utente.

I bambini da 3 a 8 anni possono caricare e scaricare il frigorifero/congelatore.

1.4 Trasporto sicuro

AVVERTENZA - Pericolo di lesioni!

Il peso elevato dell'apparecchio può causare lesioni durante il sollevamento.

Non sollevare l'apparecchio da soli.

1.5 Installazione sicura

AVVERTENZA - Pericolo di scosse elettriche!

Le installazioni effettuate in modo non appropriato costituiscono un pericolo.

• Collegare e utilizzare l'apparecchio solo in conformità con i dati indicati sulla targhetta identificativa.
• Collegare l'apparecchio a una rete a corrente alternata soltanto con una presa con messa a terra installata a norma. Il sistema del conduttore di protezione dell'impianto elettrico domestico deve essere installato a norma. Non alimentare mai l'apparecchio da un commutatore esterno, ad es. un timer esterno o un telecomando. Se l'apparecchio è incassato, la spina di alimentazione del cavo di collegamento alla rete elettrica deve essere liberamente accessibile, oppure qualora non fosse possibile accedere liberamente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione onnipolare conformemente alle norme di installazione.
• Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi. Un isolamento danneggiato del cavo di allacciamento alla rete costituisce un pericolo. Non mettere mai il cavo di allacciamento alla rete a contatto con fonti di calore.

AVVERTENZA - Pericolo di esplosione!

Se le aperture di ventilazione dell'apparecchio sono tappate, in caso di perdita del circuito refrigerante si potrebbe formare una miscela infiammabile di gas e aria.

Non tappare le aperture di ventilazione all'interno dell'alloggiamento dell'apparecchio o nell'alloggiamento a incasso.

AVVERTENZA - Pericolo di incendio!

È pericoloso utilizzare un cavo di alimentazione con una prolunga e un adattatore non ammesso.

Non utilizzare cavi di prolunga o prese multiple.

Utilizzare esclusivamente gli adattatori e i cavi di alimentazione approvati dal produttore. - Se il cavo di alimentazione è troppo corto e non è disponibile un cavo di alimentazione più lungo, contattare un elettricista per modificare l'installazione domestica.

Le prese multiple mobili o gli alimentatori mobili possono surriscaldarsi e provocare un incendio.

Non collocare prese multiple mobili o alimentatori mobili nella parte posteriore dell'apparecchio.

1.6 Utilizzo sicuro

AVVERTENZA - Pericolo di scosse elettriche!

L'infiltrazione di umidità può provocare una scarica elettrica.

Utilizzare l'apparecchio esclusivamente in luoghi chiusi. Non esporre mai l'apparecchio a calore e umidità eccessivi. Non lavare l'apparecchio con pulitori a vapore o idropulitrici.

AVVERTENZA - Pericolo di soffocamento!

I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nello stesso, rimanendo soffocati.

• Tenere lontano il materiale di imballaggio dai bambini. Vietare ai bambini di giocare con materiali d'imballaggio.

I bambini possono inspirare o ingoiare le parti piccole, rimanendo soffocati.

• Tenere i bambini lontani dalle parti piccole. Non lasciare che i bambini giochino con le parti piccole.

AVVERTENZA - Pericolo di esplosione!

Se il circuito refrigerante è danneggiato, può fuoriuscire del refrigerante infiammabile ed esplodere.

Per accelerare il processo di scongelamento non utilizzare dispositivi meccanici o altri strumenti diversi da quelli consigliati dal produttore. Staccare gli alimenti congelati con un oggetto smussato, ad es. il manico di un cucchiaio di legno.

I prodotti contenenti gas propellenti combustibili e sostanze esplosive possono esplodere, per es. bombolette spray.

Non conservare nell'apparecchio prodotti contenenti gas propellenti combustibili e sostanze esplosive.

AVVERTENZA - Pericolo di incendio!

Gli apparecchi elettrici all'interno di quell'elettrodomestico possono incendiarsi, ad esempio apparecchi di riscaldamento o produttori di ghiaccio elettrici.

Non utilizzare alcun apparecchio elettrico all'interno dell'elettrodomestico.

AVVERTENZA - Pericolo di lesioni!

I contenitori di bevande contenenti anidride carbonica possono esplodere.

Non conservare nel congelatore contenitori con bevande contenenti anidride carbonica.

Pericolo di lesioni agli occhi dovute alla fuoriuscita di refrigerante infiammabile e gas nocivi.

Non danneggiare i tubi del circuito refrigerante e l'isolamento.

AVVERTENZA - Pericolo di ustioni da freddo!

Il contatto con gli alimenti surgelati e le superfici fredde può causare bruciature dovute al freddo.

Non mettere in bocca alimenti congelati appena presi dal congelatore.

Evitare il contatto prolungato della pelle con prodotti surgelati, ghiaccio e con superfici nel congelatore.

ATTENZIONE - Pericolo di danni alla salute!

Osservare le seguenti indicazioni per evitare di sporcare gli alimenti.

• Se la porta viene aperta per un periodo di tempo prolungato, si può verificare un notevole aumento di temperatura all'interno degli scomparti dell'apparecchio. Pulire regolarmente le superfici che entrano in contatto con gli alimenti e i sistemi di scarico accessibili.
• Conservare carne e pesce crudi in contenitori adatti nel frigorifero, in modo che non entrino in contatto con altri alimenti o non gocciolino su questi. Se il frigorifero/congelatore rimane vuoto per un lungo periodo, spegnere l'apparecchio, scongelarlo, pulirlo e lasciare aperta la porta per prevenire la formazione di muffa.

I componenti nell'apparecchio in metallo o che sembrano in metallo possono contenere alluminio. Se cibi con un alto grado di acidità entrano in contatto con l'alluminio, gli ioni di alluminio possono trasferirsi negli alimenti.

Non consumare alimenti contaminati.

1.7 Apparecchio danneggiato

AVVERTENZA - Pericolo di scosse elettriche!

Un apparecchio o un cavo di alimentazione danneggiati costituiscono un pericolo.

Non mettere mai in funzione un apparecchio danneggiato. Non tirare mai il cavo di collegamento alla rete elettrica per staccare l'apparecchio dalla rete elettrica. Staccare sempre la spina del cavo di alimentazione. - Se l'apparecchio o il cavo di alimentazione è danneggiato, staccare subito la spina di alimentazione del cavo di alimentazione e spegnere il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti. → Pagina 72

Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

• Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.
• Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali. Al fine di evitare pericoli, se il cavo di alimentazione di questo apparecchio subisce danni deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.

AVVERTENZA - Pericolo di incendio!

In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco.

• Tenere il fuoco e le fonti di calore lontani dall'apparecchio. Ventilare l'ambiente. Spegnere l'apparecchio. → Pagina 63
• Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili. Rivolgersi al servizio di assistenza clienti. → Pagina 72

2 Prevenzione di danni materiali

ATTENZIONE!

Salendo o sedendosi sullo zoccolo, sugli elementi estraibili o sulle porte, l'apparecchio può danneggiarsi.

Non salire su zoccolo, parti estraibili o porte, né sostenersi sugli stessi. Le parti di plastica e le guarnizioni delle porte possono diventare porose a causa di sporco, olio o grasso. Tenere le parti in materiale plastico e le guarnizioni delle porte sempre libere da olio e grasso.

I componenti nell'apparecchio in metallo o che sembrano in metallo possono contenere alluminio. L'alluminio ha una reazione chimica se è a contatto con cibi con un alto grado di acidità.

Non mettere alimenti nell'apparecchio senza imballaggio.

3 Tutela dell'ambiente e risparmio

3.1 Smaltimento dell'imballaggio

I materiali dell'imballaggio sono rispettosi dell'ambiente e possono essere riutilizzati.

Smaltire le singole parti distintamente secondo il tipo di materiale.

3.2 Risparmio energetico

Osservando queste avvertenze l'apparecchio consuma meno energia elettrica.

Selezione del luogo d'installazione

Proteggere l'apparecchio dalla luce diretta del sole. Disporre l'apparecchio alla maggiore distanza possibile da radiatori, piano cottura e altre fonti di calore.

• Mantenere una distanza di 30 mm dai fornelli elettrici o a gas.
• Mantenere una distanza di 300 mm da stufe a olio o a carbone.

Non coprire oppure ostruire mai le aperture di ventilazione esterne.

Risparmio energetico durante l'utilizzo

Nota: La disposizione delle parti dell'attrezzatura non influisce sul consumo di energia dell'apparecchio.

Aprire solo per poco l'apparecchio e richiuderlo accuratamente. Non coprire né bloccare mai le aperture di aerazione interne e le aperture di ventilazione esterne. Trasportare gli alimenti acquistati in una borsa termica e metterli subito nell'apparecchio. Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di collocarli nell'apparecchio. Per scongelare gli alimenti surgelati metterli nel frigorifero, in modo da sfruttare il freddo che hanno accumulato. Lasciare sempre un poco di spazio fra gli alimenti e la parete posteriore. Sbrinare regolarmente il congelatore.

Installazione e allacciamento

• Aprire solo per poco il congelatore e richiuderlo accuratamente.

4 Installazione e allacciamento

4.1 Contenuto della confezione

Dopo il disimballaggio controllare che ci siano tutti i componenti e che non presentino danni dovuti al trasporto.

In caso di contestazioni rivolgersi al fornitore oppure al nostro servizio di assistenza clienti (→ Pagina 72).

La dotazione comprende:

Apparecchio da incasso, attrezzatura e accessori, materiale di montaggio, istruzioni per il montaggio, istruzioni per l'uso, elenco dei centri di assistenza clienti, allegato di garanzia, convenzione, etichetta energetica, informazioni sul consumo energetico e sui possibili rumori.

4.2 Criteri per il luogo d'installazione

AVVERTENZA Pericolo di esplosione!

Se l'apparecchio è collocato in un locale troppo piccolo, in caso di perdita del circuito refrigerante si può creare una miscela infiammabile di gas e aria.

Collocare l'apparecchio soltanto in un locale con un volume minimo di 1 m³ ogni 8 g di refrigerante. La quantità di refrigerante è indicata sulla targhetta identificativa. → Fig. 1/4

A seconda del modello, l'apparecchio può essere pesante. Per poter trasportare il peso dell'apparecchio, la base deve essere sufficientemente stabile.

Temperatura ambiente ammessa

La temperatura ambiente ammessa dipende dalla classe climatica dell'apparecchio.

La classe climatica è individuata nella targhetta identificativa. → Fig. 1/4

Classe climatica	Temperatura ambiente ammessa
SN 10 °C...32 °C
N 16 °C...32 °C
ST 16 °C...38 °C
T 16 °C...43 °C

Nei limiti della temperatura ambiente ammessa, l'apparecchio è pienamente efficiente. Se un apparecchio della classe climatica SN viene utilizzato a temperature ambiente inferiori, possono essere

esclusi danni all'apparecchio fino ad una temperatura ambiente di 5 °C

Installazione over-and-under e side-by-side

Se si desiderano installare due apparecchi di refrigerazione sovrapposti o vicini, mantenere una distanza di almeno 150 mm l'uno dall'altro. Per apparecchi selezionati è possibile eseguire un'installazione alla distanza minima. A tal proposito, rivolgersi al proprio rivenditore specializzato o progettista della cucina.

4.3 Montaggio dell'apparecchio

• Montare l'apparecchio secondo le relative istruzioni di montaggio.

4.4 Preparazione dell'apparecchio per il primo utilizzo

1. Rimuovere il materiale informativo.
2. Rimuovere la pellicola protettiva e i blocchi di trasporto, come il nastro adesivo e il cartone.
3. Pulire l'apparecchio per la prima volta. → Pagina 67

4.5 Collegamento elettrico dell'apparecchio

1. Inserire la spina del cavo di allacciamento alla rete dell'apparecchio a una presa vicina. I dati di collegamento dell'apparecchio sono indicati sulla targhetta di identificazione. → Fig. 1/4
2. Controllare il corretto posizionamento della spina.
3. Ora l'apparecchio è pronto per il funzionamento.

5 Conoscere l'apparecchio

5.1 Apparecchio

Di seguito è riportata una panoramica dei componenti dell'apparecchio. → Fig. 1

1	Pannello di lavoro → Pagina 61
2	Congelatore → Pagina 64
3	Contenitore per frutta e verdu-ra → Pagina 62
4	Targhetto identificativa → Pagina 73
5	Balconcino porta per grandi bottiglie → Pagina 62

Nota: A seconda della dotazione e delle dimensioni sono possibili differenze fra apparecchio e figure.

5.2 Pannello di lavoro

Il pannello di lavoro consente di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio. → Fig. 2

1	> regola la temperature del fri-gorifero.
2	super si accende, quando la funzione «super» è attiva.
3	Indica in °C la temperature impostata del frigorifero.

6 Dotazione

La dotazione dell'apparecchio dipende dal modello.

6.1 Ripiano

Per variare il ripiano secondo la necessità, rimuoverlo e reinserirlo in un altro punto.

→ "Rimozione del ripiano", Pagina 68

6.2 Sportello del congelatore

Sul ripiano dietro lo sportello del congelatore riporre alimenti utilizzati spesso oppure quelli da conservare per un breve periodo.

6.3 Contenitore per frutta e verdura

Conservare frutta e verdura fresche coprendole nell'apposito cassetto.

La frutta e la verdura già tagliate devono essere conservate coperte o sigillate ermeticamente.

A seconda della quantità e del prodotto conservato, nel cassetto per frutta e verdura può formarsi condensa.

Rimuovere la condensa con un panno asciutto.

Per mantenere la qualità e l'aroma, conservare frutta e verdura sensibili al freddo all'esterno dell'apparecchio a temperature tra 8°C e 12°C, ad es. ananas, banane, agrumi, cetrioli, zucchine, peperoni, pomodori e patate.

6.4 Balconcino controporta

Per variare il balconcino controporta, è possibile rimuoverlo e reinserirlo in un altro punto.

→ "Rimozione del balconcino controporta", Pagina 68

6.5 Accessori

Utilizzare gli accessori originali in quanto prodotti appositamente per questo apparecchio.

Gli accessori dipendono dal modello di apparecchio.

Portauova

Conservare le uova nel portauova.

Vaschetta per cubetti di ghiaccio

Per fare i cubetti di ghiaccio, utilizzare la vaschetta apposita.

Produzione di cubetti di ghiaccio

Per produrre cubetti di ghiaccio utilizzare esclusivamente acqua potabile.

1. Riempire la vaschetta per cubetti di ghiaccio per 3/4 con acqua potabile e inserirla nel congelatore.

Staccare la vaschetta eventualmente attaccata solo con un oggetto non acuminato, ad esempio un manico di cucchiaio.

1. Per staccare i cubetti di ghiaccio mettere brevemente la vaschetta sotto acqua corrente oppure torcerla leggermente.

7 Comandi di base

7.1 Accensione dell'apparecchio

1. Collegare elettricamente l'apparecchio. → Pagina 61

Nota: Se l'apparecchio è stato precedentemente spento con il pannello di lavoro, tenere premuto ① per 3 secondi.

L'apparecchio inizia a raffreddare. 2. Impostare la temperatura desiderata. → Pagina 63

7.2 Istruzioni per il funzionamento

• Chiudendo lo sportello, si può verificare una depressione. Lo sportello si riapre solo con difficoltà. Attendere brevemente finché la depressione non è stata compensata.

7.3 Spegnimento dell'apparecchio

• Tenere premuto 3 per 3 secondi.

7.4 Regolazione della temperatura

Regolazione della temperatura del frigorifero

Premere ripetutamente il pulsante finché l'indicatore di temperatura non indica la temperatura desiderata. La temperatura consigliata all'interno del frigorifero è di 4°C. → "Adesivo OK", Pagina 64

Regolazione della temperatura del congelatore

• Per regolare la temperatura del congelatore, modificare la temperatura del frigorifero → Pagina 63. La temperatura del frigorifero influisce su quella del congelatore. Temperature alte del frigorifero generano temperature alte nel congelatore.

8 Funzioni supplementari

8.1 Funzione «super»

Con la funzione «super» il frigorifero e il congelatore raffreddano di più. Attivare la funzione «super» da 4 a 6 ore prima di conservare una quantità di alimenti a partire da 2 kg. Per sfruttare la capacità di congelamento, utilizzare la funzione «super». → "Capacità di congelamento", Pagina 65

Nota: Con la funzione «super» attivata, il rumore dell'apparecchio potrebbe aumentare.

Attivare la funzione «super»

Premere ripetutamente il pulsante finché non si accende "super".

Nota: dopo 24 ore l'apparecchio commuta al funzionamento normale.

Disattivare la funzione "super"

Premere >.

9 Frigorifero

Nel frigorifero è possibile conservare carne, salsiccia, pesce, latticini, uova, piatti cucinati e prodotti da forno. La temperatura può essere regolata da 2 °C a 8 °C.

Mediante la conservazione in frigorifero, anche gli alimenti deperibili possono essere conservati a breve o medio termine. Minore è la temperatura selezionata, più a lungo rimangono freschi gli alimenti.

9.1 Consigli per la conservazione degli alimenti nel frigorifero

• Conservare solo alimenti freschi e integri.
• Sistemare gli alimenti confezionati o coperti in modo sigillato. Per non compromettere la circolazione dell'aria ed evitare che gli alimenti congelino, non posizionare questi ultimi direttamente davanti alla parete posteriore.
• Far prima raffreddare gli alimenti e le bevande caldi.
• Osservare la data di scadenza o la data di consumo indicata dal produttore.

9.2 Zone fredde nel frigorifero

Per via della circolazione dell'aria all'interno del frigo si creano diverse zone fredde.

Zona più fredda

La zona più fredda si trova fra la freccia impressa lateralmente e il sottostante ripiano.

Consiglio: conservare nella zona più fredda gli alimenti deperibili, ad esempio pesce, salsiccia, carne.

Zona meno fredda

La zona meno fredda si trova nella parte più alta della porta.

Consiglio: conservare gli alimenti più delicati nella zona meno fredda, ad esempio formaggio duro e burro. Il formaggio può continuare a diffondere il suo aroma e il burro resta spalmabile.

9.3 Adesivo OK

Con l'adesivo OK è possibile controllare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti di +4°C o di temperatura inferiore.

L'adesivo OK non è compreso nella fornitura di tutti i modelli.

Se l'adesivo non indica OK, ridurre progressivamente la temperatura.

→ "Regolazione della temperatura del frigorifero", Pagina 63

Dopo la messa in funzione dell'apparecchio possono passare fino a 12 ore prima che venga raggiunta la temperatura impostata.

Corretta regolazione

10 Congelatore

Nel vano congelatore è possibile conservare i prodotti surgelati, congelare gli alimenti e produrre i cubetti di ghiaccio.

La temperatura del congelatore dipende dalla temperatura del frigorifero.

La conservazione a lungo termine degli alimenti va eseguita a -18°C o a temperature più BASSE.

Mediante la conservazione in congelatore, anche alimenti deperibili possono essere conservati a lungo termine. Le basse temperature rallentano o arrestano il deterioramento.

10.1 Porta del congelatore

Chiudere sempre la porta del congelatore, affinché gli alimenti surgelati non si scongelino e non si formi più ghiaccio nel vano.

10.2 Capacità di congelamento

La capacità di congelamento indica in quante ore può essere completamente congelata una determinata quantità di alimenti.

Sulla targhetta identificativa sono riportati i dati della capacità di congelamento. → Fig. 1/4

Condizioni per la capacità di congelamento

1. Mentre si introducono gli alimenti freschi, accendere la funzione «super».

→ "Attivare funzione «super», pagina 63"

1. Congelare gli alimenti freschi possibilmente dietro, vicino alle pareti laterali.

10.3 Consigli per la conservazione di alimenti nel vano congelatore

• Sistemare gli alimenti confezionati o coperti in modo sigillato. Non mettere gli alimenti da surgelare a contatto con gli alimenti surgelati.
• Distribuire in modo esteso gli alimenti nel congelatore.

10.4 Consigli per congelare alimenti freschi

• Congelare solo alimenti freschi e integri.
• Congelare gli alimenti in porzioni. Gli alimenti da cuocere sono più adatti rispetto a quelli da consumare crudi. Lavare, sminuzzare e sbollentare la verdura prima di congelarla. Lavare, snocciolare ed eventualmente sbucciare la frutta prima di congelarla, aggiungendo eventualmente zucchero o una soluzione di acido ascorbico.
• Alimenti adatti al congelamento sono, ad esempio, prodotti da forno, pesce e frutti di mare, carne, selvaggina e pollame, uova senza guscio, formaggio, burro, quark, cibi pronti e residui di alimenti. Alimenti non adatti al congelamento sono, ad esempio, lattuga, ravanelli, uova con guscio, uva, mele e pere crude, yogurt, panna acida, crème fraîche e maionese.

Confezionamento di alimenti surgelati

Il materiale di confezionamento adeguato e la tipologia corretta di imballaggio mantengono la qualità del prodotto ed evitano bruciature da freddo.

1. Introdurre l'alimento nella confezione.
2. Fare uscire l'aria.
3. Chiudere le confezioni a tenuta d'aria, per evitare che gli alimenti perdano il gusto o possano essiccarsi.
4. Scrivere sulla confezione il contenuto e la data di congelamento.

10.5 Conservazione degli alimenti congelati a -18°C

Alimento Tempo di	conservazione
Pesce, insaccati di carne, cibi cotti, prodotti daorno	fino a 6 mesi
Carne, pollame fino a 8 mesi
Frutta, verdura fino a 12 mesi

10.6 Metodi di scongelamento per alimenti congelati

ATTENZIONE

Pericolo di danni alla salute!

Durante lo sbrinamento possono aumentare i batteri e i prodotti surgelati possono deteriorarsi.

Non ricongelare gli alimenti parzialmente o completamente decongelati. Ricongelare solo dopo la cottura. Considerare una durata di conservazione inferiore. Scongelare gli alimenti di origine animale, come pesce, carne, formaggio e quark, nel frigorifero. Scongelare il pane a temperatura ambiente. Preparare gli alimenti per il consumo immediato nel microonde, nel forno o sui fornelli.

11 Scongelamento

11.1 Scongelamento nel frigorifero

A seconda della funzione, durante il funzionamento si formano gocce d'acqua o brina sulla parete posteriore del frigorifero. La parete posteriore del frigorifero si sbrina automaticamente.

→ Fig. 3

L'acqua di sbrinamento scorre attraverso l'apposito convogliatore nel foro di scarico verso la vaschetta di evaporazione e non deve essere rimossa.

Affinché l'acqua di sbrinamento possa defluire e per evitare la formazione di odori, osservare le seguenti informazioni:

→ "Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico", Pagina 68.

11.2 Scongelamento nel vano congelatore

Il congelatore non esegue lo sbrinamento automaticamente. Uno strato di brina nel congelatore rallenta il passaggio del freddo agli alimenti congelati e aumenta il consumo di energia elettrica.

Scongelamento del vano congelatore

Sbrinare regolarmente il congelatore.

1. Attivare la Funzione «super» circa

4 ore prima dello sbrinamento. → "Attivare Funzione «super»", Pagina 63

Gli alimenti raggiungono temperature molto basse e possono essere conservati a temperatura ambiente più a lungo.

1. Togliere gli alimenti congelati e collocarli in un luogo fresco. Avvolgere gli alimenti congelati in copertura o giornali con accumulatori del freddo, se disponibili.
2. Spegnere l'apparecchio. → Pagina 63
3. Staccare l'apparecchio dalla rete elettrica.

Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.

1. Per accelerare lo sbrinamento, mettere nel congelatore una pentola con acqua bollente su un sottopentola.
2. Rimuovere l'acqua prodotta dallo scongelamento con un panno morbido o una spugna.
3. Asciugare il vano con un panno morbido e asciutto.
4. Collegare elettricamente l'apparecchio. → Pagina 61
5. Introdurre gli alimenti congelati. → Pagina 65

12 Pulizia e cura

Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolose.

La pulizia dei punti inaccessibili deve essere effettuata dal servizio di assistenza clienti. La pulizia da parte del servizio di assistenza clienti può comportare costi.

12.1 Preparazione dell'apparecchio per la pulizia

1. Spegnere l'apparecchio. → Pagina 63
2. Staccare l'apparecchio dalla rete elettrica.

Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.

1. Togliere tutti gli alimenti e conservarli in un luogo fresco. Se disponibili, mettere degli accumulatori del freddo sugli alimenti.
2. Se è presente uno strato di brina, lasciarlo scongelare.
3. Rimuovere tutte le parti dell'attrezzatura e gli accessori dall'apparecchio. → Pagina 68

12.2 Pulizia dell'apparecchio

AVVERTENZA

Pericolo di scosse elettriche!

L'infiltrazione di umidità può provocare una scarica elettrica.

Non lavare l'apparecchio con pulitori a vapore o idropulitrici. I liquidi che raggiungono l'interno dell'unità d'illuminazione o gli elementi di lavoro possono essere nocivi. L'acqua con detersivo non deve penetrare nell'unità d'illuminazione o negli elementi di lavoro.

ATTENZIONE!

I detersivi non appropriati possono danneggiare le superfici dell'apparecchio.

Non utilizzare spugnette dure o abrasive. Non usare prodotti corrosivi o abrasivi. Non utilizzare detergenti a elevato contenuto di alcol.

Se il liquido raggiunge il foro di scarico, la vaschetta di evaporazione può traboccare.

Evitare che l'acqua penetri nel foro di scarico.

Pulizia e cura

Lavando i pezzi dell'attrezzatura e gli accessori in lavastoviglie, questi si possono deformare o scolorire.

Non lavare mai le parti dell'attrezzatura e gli accessori in lavastoviglie.

1. Preparare l'apparecchio per la pulizia. → Pagina 67 2. Pulire l'apparecchio, le parti dell'attrezzatura, i componenti dell'apparecchio e le guarnizioni della porta utilizzando un panno spugna, acqua tiepida e una quantità esigua di detergente con pH neutro. 3. Asciugare a fondo con un panno morbido e asciutto. 4. Inserire le parti dell'attrezzatura. 5. Collegare elettricamente l'apparecchio. → Pagina 61 6. Inserire gli alimenti.

12.3 Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico

Per il libero deflusso dell'acqua di sbrinamento, pulire regolarmente il convogliatore dell'acqua e il foro di scarico.

Pulire attentamente il convogliatore dell'acqua e il foro di scarico ad esempio con un bastoncino cotonato. → Fig. 4

12.4 Rimozione degli accessori

Se si vogliono pulire a fondo le parti dell'attrezzatura, rimuoverle dall'apparecchio.

Rimozione del ripiano

• Sollevare da davanti il ripiano ①, estrarlo e rimuoverlo ② → Fig. 5

Rimozione dello sportello del congelatore

• Aprire lo sportello del congelatore e staccarlo dal supporto. → Fig. 6

Rimozione del balconcino controporta

• Sollevare il balconcino controporta ed estrarlo. → Fig. 7

Rimozione del cassetto per frutta e verdura

1. Estrarre il cassetto della frutta e della verdura finché non si innesta in posizione.
2. Sollevare da davanti il cassetto della frutta e della verdura ① e rimuoverlo ②

→ Fig. 8

13 Sistemazione guasti

I guasti minori possono essere sistemati autonomamente dall'utente. Utilizzare le informazioni per la sistemazione dei guasti prima di contattare il servizio di assistenza clienti. In questo modo si evitano costi non necessari.

AVVERTENZA

Pericolo di scosse elettriche!

Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

• Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio.
• Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali.
• Al fine di evitare pericoli, se il cavo di alimentazione di questo apparecchio subisce danni, deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.

Anomalia Causa e ricerca guasti

L'apparecchio non raf- fredda, l'indicatore e l'illuminazione sono accesi.	Il programma «dimostrativo» è attivo. Eseguire l'autotest dell'apparecchio. → Page 71 Alla fine dell'autotest, l'apparecchio passa al funzio- namento normale.
L'illuminazione LED non funzione.	Sono possibili diverse cause scatenanti. Rivolgersi al servizio di assistenza clienti. Il numero del servizio di assistenza clienti si trova nell'elenco dei centri di assistenza allegato.
La temperature si di- scosta notevolmente dall'impostazione.	Sono possibili diverse cause scatenanti. Spagnere l'apparecchio. → Page 63 Riaceddere l'apparecchio dopo circa 5 minuti. → Page 62 - Se la temperature è troppo elevata, controllarla di nuovo dato dalle ora. - Se la temperature è troppo Bassa, controllarla di nuovo il giorno seguente.
Il fondo del vano frigo- riferero è bagnato.	Il convogliatore dell'accua di sbrinamento o il foro di scarico sono otturati. Pulire il convogliatore dell'accua di sbrinamento e il foro di scarico. → Page 68
L'apparecchio emette rumori come gorgoglii, ronzii o scatti.	Nessun guasto. Un motore è in funzione, ad es. grup- po frigoriferero, ventola. Il refrigerante fluisce nei tubi. Motore, interruptori ed elettrovole si insertiscono o disinseriscono. Nessun trattamento necessario.
Anomalia Causa e ricerca guasti
L'apparecchio produce dei rumori.	Le parti dell'attrezzatura lavoro o si incastrano. • Controllare le parti estraibili ed eventualmente inse- rirle di nuovo correttamente.
	Le bottiglie o le stoviglie si toccano. • Separare le bottiglie o le stoviglie.
	La Funzione «super» è arrivata. Nessun trattamento necessario.

13.1 Interruzione dell'alimentazione elettrica

Durante un'interruzione di corrente la temperatura nell'apparecchio aumenta, riducendo il tempo di conservazione e la qualità degli alimenti congelati.

Sul nostro sito web relativo all'apparecchio, all'interno dei dati tecnici è riportato il tempo di conservazione degli alimenti congelati in caso di anomalia.

Note

• Durante un'interruzione di corrente, aprire l'apparecchio il meno possibile e non conservare ulteriori alimenti.
• Controllare la qualità degli alimenti dopo l'interruzione dell'alimentazione elettrica.

Smaltire gli alimenti che si sono scongelati e hanno una temperatura superiore a 5°C. Cucinare gli alimenti leggermente scongelati e consumarli o congelarli di nuovo.

13.2 Esecuzione dell'autotest dell'apparecchio

1. Spegnere l'apparecchio. → Pagina 63
2. Staccare l'apparecchio dalla rete elettrica.

Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.

1. Ricollegare elettricamente l'apparecchio dopo 5 minuti. → Pagina 61
2. Entro 10 secondi dal collegamento elettrico, tenere premuto per 3-7 secondi finché non viene emesso un secondo segnale acustico.

Si avvia l'autotest dell'apparecchio.

• Durante l'autotest, di tanto in tanto viene emesso un lungo segnale acustico. Se al termine dell'autotest vengono emessi 2 segnali acustici e super lampeggia due volte, significa che l'apparecchio funziona regolarmente. L'apparecchio passa al funzionamento normale. Se al termine dell'autotest viene emesso 5 volte il segnale acustico e lampeggia per 10 secondi, informare il servizio di assistenza clienti.

14 Stoccaggio e smaltimento

14.1 Messa fuori servizio dell'apparecchio

1. Spegnere l'apparecchio. → Pagina 63
2. Staccare l'apparecchio dalla rete elettrica.

Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.

1. Estrarre tutti gli alimenti.
2. Scongelare l'apparecchio.

→ Pagina 66

1. Pulire l'apparecchio. → Pagina 67
2. Per garantire un'aerazione nel vano interno, lasciare aperto l'apparecchio.

14.2 Rottamazione di un apparecchio dismesso

Un corretto smaltimento nel rispetto dell'ambiente permette di recuperare materie prime preziose.

AVVERTENZA

Pericolo di danni alla salute!

I bambini possono restare chiusi nell'apparecchio, rischiando la vita.

Per rendere difficile ai bambini l'ingresso nell'apparecchio, non rimuovere dal suo interno ripiani e contenitori. - Tenere i bambini lontano dall'apparecchio dismesso.

AVVERTENZA

Pericolo di incendio!

In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco.

Non danneggiare i tubi del circuito refrigerante e l'isolamento.

1. Staccare la spina del cavo di alimentazione.
2. Tagliare il cavo di alimentazione.
3. Smaltire l'apparecchio nel rispetto dell'ambiente.

Per informazioni sulle attuali procedure di smaltimento rivolgersi al rivenditore specializzato o al comune di competenza.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici.

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

15 Servizio di assistenza clienti

I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire dalla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.

Nota: L'intervento del servizio di assistenza clienti è gratuito nell'ambito delle condizioni di garanzia del produttore applicabili a livello locale. La durata minima della garanzia (garanzia del produttore per utenti privati) nello Spazio economico europeo è di 2 anni secondo le condizioni di garanzia applicabili a livello locale. Le condizioni di garanzia non producono alcun effetto su altri diritti o rivendicazioni spettanti conformemente al diritto locale.

Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul loro sito Internet.

Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD) dell'apparecchio.

I dati di contatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro sito Internet.

15.1 Codice prodotto (E-Nr.) e codice di produzione (FD)

Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sulla targhetta identificativa dell'apparecchio.

→ Fig. 1/4

Annotare i dati dell'apparecchio e il numero di telefono del servizio di assistenza clienti per ritrovarli rapidamente.

16 Dati tecnici

Il refrigerante, il contenuto utile ed altri dati tecnici sono indicati sulla targhetta identificativa.

→ Fig. 1/4

Il prodotto contiene una sorgente luminosa con classe di efficienza energetica E. Tale sorgente è disponibile come componente di ricambio e deve essere sostituita esclusivamente da personale qualificato.

Ulteriori informazioni sul modello scelto sono disponibili sul sito Internet https://eprel.ec.europa.eu/1. Questo link rimanda alla pagina ufficiale del database europeo dei prodotti EPREL. Seguire quindi le indicazioni relative alla ricerca del modello. Si riconosce il modello dal segno prima della barra del codice prodotto (ENr.) sulla targhetta identificativa. In alternativa, l'indicazione del modello si trova anche nella prima riga dell'etichetta energetica UE.

Indice

1 Sicurezza 76

Consigli di riparazione - Frigorifero

Utilizzo del documento 195

1.1 Avvertenze importanti 195

1.1.1 Scopo 195

1.2 Spiegazione dei simboli 195

1.2.1 Livelli di pericolo 195 1.2.2 Simboli di pericolo 195 1.2.3 Struttura degli avvertimenti 196 1.2.4 Simboli generici 196

A Sicurezza 197

2.1 Note generali sulla sicurezza 197

2.1.1 Tutti gli elettrodomestici 197

Strumenti ausiliari 198

Riparazione 199

4.1 Sostituzione della guarnizione della porta 199

4.1.1 Smontaggio della guarnizione della porta 199 4.1.2 Montaggio della guarnizione della porta 199

4.2 Sostituzione della cerniera piatta 202

4.2.1 Smontaggio della cerniera piatta 202 4.2.2 Montaggio della cerniera piatta 203

4.3 Sostituzione della cerniera scorrevole 204

4.3.1 Smontaggio della cerniera scorrevole 204 4.3.2 Montaggio della cerniera scorrevole 204

4.4 Sostituzione del ripiano 205

4.4.1 Smontaggio del ripiano 205 4.4.2 Montaggio del ripiano 205

4.5 Sostituzione del balconino della porta 206

4.5.1 Smontaggio del balconcino della porta 206 4.5.2 Montaggio del balconcino della porta 206

4.6 Sostituzione del cassetto frutta e verdura 207

4.6.1 Rimozione del cassetto frutta e verdura 207 4.6.2 Inserimento del cassetto frutta e verdura 207

4.7 Sostituzione della luce a LED laterale 208

4.7.1 Smontaggio della luce a LED laterale 208 4.7.2 Montaggio della luce a LED laterale 209

Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avvertenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un significato accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di averporto Significativo
PERICOLO	Ignorare quello messaggio di averiti-amento comporta rischio di morte o ferite gravi.
AVVERTENZA	Ignorare quello messaggio di averiti-amento piùicomportare rischio di morte o ferite gravi.
ATTENZIONE	Ignorare quello messaggio di averiti-amento piùcomportare ferite di minore gravità.
ATTENZIONE!	Ignorare quello messaggio di averiti-amento piùcomportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolò Significativo
!	Messaggio di avertimento generico
9	Pericolò di scossa elettrica
	Pericolò di esplosione
	Rischio di ferite da taglio

Utilizzo del documento

Simbolo di pericolo Significato
	Pericolo di schiacciamento
	Pericolo derivante da superfici calde
	Pericolo derivante da forti campi magneti-ci
	Pericolo derivante da radiazioni non ioniz-zanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

• Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
i	Identificazione di un suggerimento spe-ciale (testo e/o grafica)
j	Identificazione di un suggerimento sem-plice (solo testo)
k	Identificazione di un link per un video tu-torial
l	Identificazione degli strumenti necessari
m	Identificazione delle condizioni previe ne-cessarie
n	Identificazione di una condizione (se ..., alla... )
o	Identificazione di un risultato
[Avvio]Identificazione di un tasto o di un pul-sante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestreva visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
• Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

• Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca del guasto e l'assistenza.

• Indossare calzature antinfortunistiche. Fissare i componenti pesanti per impedire che cadano. Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)! Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm	inizi elettrici vendetta ocechità varlo materioltro o liscergete
Ventosa [00342224]	Ø50 mm
Punta Torx TX20 [00340865]	6,3 mm (1/4")

4.1 Sostituzione della guarnizione della porta

Prerequisiti: la porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

i

Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine. Se l'appareccchio è dotato di cerniere regolabili o accessori, è possible ottimizzare il comportamento di chiusura. I piccoli fori laterali nella guarnizione della porta sono functionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. Se la scanalatura della guarnizione è danneggiata.
2. Contattare l'assistenza tecnica.

Una leggera deformazione della guarnizione della porta è normale e

non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

Riparazione

1. Premere la guarnizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

4.2 Sostituzione della cerniera piatta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparecchi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smontaggio della porta dell'apparecchio deve essere eseguita solo da tecnici addestrati. Spostare l'apparecchio in due persone - Usare solo utensili e attrezzature idonei.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

• Indossare guanti di protezione.

ATTENZIONE

Zona della cerniera aperta!

Rischio di schiacciamento delle dita / di rimanere incastrati

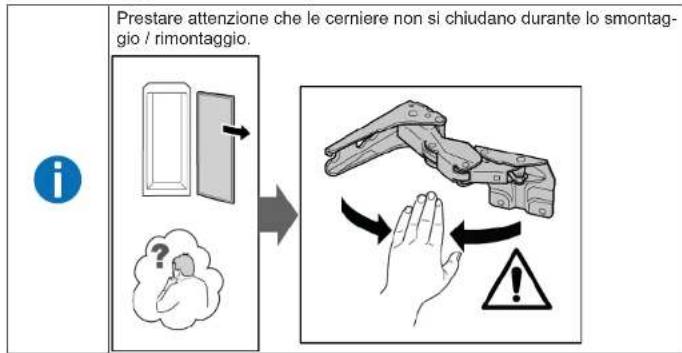

Non inserire le dita nella zona della cerniera. Indossare guanti di protezione.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate! Lesioni provocate dalla caduta di componenti. Fissare i componenti in modo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate! Danni ad altre parti dell'apparecchio o all'abitazione del cliente, ad es. pavimento. Fissare i componenti in modo che non cadano.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. Il pannello della porta è rimosso. Vedere le Istruzioni di installazione. La porta è aperta.

4.2.1 Smontaggio della cerniera piatta

1. Togliere la copertura delle due cerniere.

Riparazione

2.1. Svitare le quattro viti (1).

1. Far scorrere e rimuovere la porta (2).

3.1. Togliere le quattro viti (1).

1. Togliere le cerniere (2).

Le cerniere sono rimosse.

4.2.2 Montaggio della cerniera piatta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera scorrevole

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparecchi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smontaggio della porta dell'apparecchio deve essere eseguita solo da tecnici addestrati. Spostare l'apparecchio in due persone. Usare solo utensili e attrezzature idonei.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

• Indossare guanti di protezione.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

Lesioni provocate dalla caduta di componenti. Fissare i componenti in modo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate! Danni ad altre parti dell'apparecchio o all'abitazione del cliente, ad esempio parte inferiore. Fissare i componenti in modo che non cadano.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. Il pannello della porta e la porta dell'apparecchio sono separati. Vedere le istruzioni di installazione.

4.3.1 Smontaggio della cerniera scorrevole

1. Svitare le due viti (1).
2. Togliere la cerniera superiore (2).
3. Togliere la porta (3).
4. Svitare le due viti (4).
5. Togliere la cerniera inferiore (5).

Le cerniere sono rimosse.

4.3.2 Montaggio della cerniera scorrevole

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione del ripiano

Prerequisito: la porta è aperta.

4.4.1 Smontaggio del ripiano

Estrarre il ripiano.

Il ripiano è rimosso.

4.4.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione del balconcino della porta

Prerequisito: la porta è aperta.

4.5.1 Smontaggio del balconcino della porta

Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.5.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione del cassetto frutta e verdura

Prerequisito: la porta è aperta.

4.6.1 Rimozione del cassetto frutta e verdura

1. Estrarre il cassetto frutta e verdura il più possibile. 1. Sollevare il cassetto frutta e verdura nella parte anteriore (1). 2. Rimuovere il cassetto (2).

Il cassetto frutta e verdura è rimosso.

4.6.2 Inserimento del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

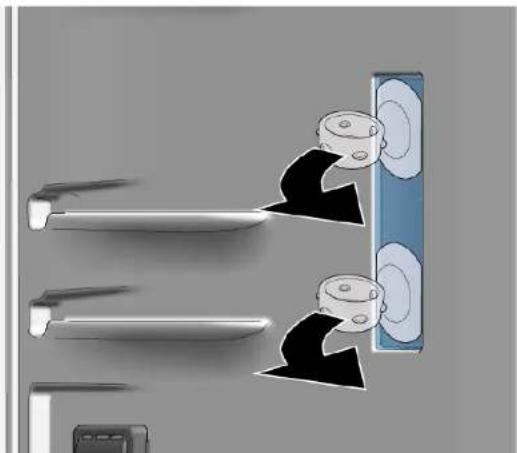

4.7 Sostituzione della luce a LED laterale

Attrezzi speciali:

Ventosa 050 mm [00342224]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme.

Le parti elettriche devono essere riparate da elettricisti qualificati. Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione. Morte per folgorazione. Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti. Ferite da taglio. Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. La porta è aperta. I ripiani sono rimossi.

4.7.1 Smontaggio della luce a LED laterale

1. Fissare due ventose al coperchio della luce a LED laterale.
2. Tirare le ventose in avanti con un unico movimento rotatorio.

Il coperchio della luce a LED è rimosso.

Riparazione

1. Togliere il modulo LED.

La luce a LED laterale è rimossa.

4.7.2 Montaggio della luce a LED laterale

Poiché i fermi del coperchio della luce si rompono facilmente durante lo smontaggio, il ricambio della luce a LED comprende il modulo a LED e il relativo coperchio.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Strumenti e materiale utile 294

Riparazione. 295

4.1 Sostituzione della guarnizione della porta 295

4.1.1 Smontaggio della guarnizione della porta 295 4.1.2 Montaggio della guarnizione della porta 295

4.2 Sostituzione della cerniera piatta 298

4.2.1 Smontaggio della cerniera piatta 298 4.2.2 Montaggio della cerniera piatta 299

4.3 Sostituzione della cerniera scorrevole 300

4.3.1 Smontaggio della cerniera scorrevole 300 4.3.2 Montaggio della cerniera scorrevole 300

1.2.4 Simboli generali

Tabella 3: Simboli generali

Sicurezza

2.1 Istruzioni generali di sicurezza

2.1.1 Tutti gli elettrodomestici

Strumenti e materiali utili

Desemnare Detali li Imagini
Material textile de protecţie [00342013]	60 cm x 50 cm
Ventuză [00342224]	Ø50 mm
Cap torx TX20 [00340865]	6,3 mm (1/4")

Riparazione

4.1 Sostituzione della guarnizione della porta

Requisito: la porta è danneggiata.

4.1.1 Smontaggio della guarnizione della porta

Montare seguendo la procedura di smontaggio in ordine inverso.

Riparazione

4.3 Sostituzione della cerniera scorrevole

Attrezzi speciali:

Montare seguendo la procedura di smontaggio in ordine inverso.

Riparazione

Montare seguendo la procedura di smontaggio in ordine inverso.

Riparazione

Montare seguendo la procedura di smontaggio in ordine inverso.
