KI2321SE0 - Lednička NEFF - Bezplatný návod k obsluze

Typ produktu	Vestavná chladnička s mrazničkou
Značka	Neff
Model	KI2321SE0
Výška (cm)	177,2 (odhad)
Šířka (cm)	54,1 (odhad)
Hloubka (cm)	54,8 (odhad)
Čistá hmotnost (kg)	Až 45
Elektrické napájení	220-240 V, 50/60 Hz, střídavý proud
Klimatická třída	SN, N, ST, T (10 °C až 43 °C)
Chladivo	Uvedeno na typovém štítku (hořlavé)
Objem chladničky (L)	Nespecifikováno (odhad 200-250 L)
Objem mrazničky (L)	Nespecifikováno (odhad 50-80 L)
Mrazicí výkon (kg/24h)	Uvedeno na typovém štítku
Doba uchování při poruše (h)	Uvedeno na webových stránkách (doba uchování)
Hlavní funkce	Chlazení, mrazení, superfunkce, výroba kostek ledu
Nastavení teploty	Elektronické, chladicí přihrádka 2 °C až 8 °C
Vnitřní osvětlení	LED, třída energetické účinnosti E
Odmrazování	Automatické pro chladničku, ruční pro mrazničku
Čištění a údržba	Čištění vlažnou vodou a neutrálním čisticím prostředkem, nepoužívejte parní čistič
Bezpečnost	Dětská pojistka není zmíněna, ale pokyny k zamezení rizika výbuchu, úrazu elektrickým proudem, popálenin chladem
Náhradní díly a opravitelnost	Náhradní díly k dispozici po dobu 10 let, opravy pouze kvalifikovaným personálem

Často kladené otázky - KI2321SE0 NEFF

Jaká je ideální teplota pro chladicí přihrádku?

Doporučená teplota je 4 °C. Můžete ji nastavit mezi 2 °C a 8 °C pomocí ovládacího panelu.

Jak aktivovat superfunkci?

Stiskněte několikrát tlačítko, dokud se nerozsvítí kontrolka super. Superfunkce chladí intenzivněji a automaticky se vypne po přibližně 24 hodinách.

Jak vyčistit vnitřek chladničky?

Vypněte spotřebič a odpojte jej. Odstraňte potraviny a police. Vyčistěte měkkým hadříkem, vlažnou vodou a neutrálním čisticím prostředkem. Nepoužívejte parní čistič.

Jak odmrazit mrazicí přihrádku?

Aktivujte superfunkci 4 hodiny předem. Odstraňte potraviny a vypněte spotřebič. Nechte dveře otevřené nebo vložte dovnitř hrnec s horkou vodou pro urychlení odmrazování. Vodu otřete hadříkem.

Proč moje chladnička vydává bublavý zvuk?

Tento zvuk je normální. Pochází z cirkulace chladiva v trubkách a činnosti kompresoru. Není nutný žádný zásah.

Co dělat, když dveře správně nezavírají?

Zkontrolujte, zda potraviny nebrání zavírání. Vyčistěte těsnění dveří. Pokud je to nutné, vyměňte těsnění (viz návod k opravě).

Jak vyměnit LED osvětlení?

LED osvětlení smí vyměnit pouze kvalifikovaný personál. Kontaktujte zákaznický servis. Nepokoušejte se to udělat sami.

Co dělat v případě výpadku proudu?

Otevírejte spotřebič co nejméně. Po výpadku zkontrolujte kvalitu potravin. Vyhoďte zmrazené výrobky, jejichž teplota překročila 5 °C. Lehce rozmrazené potraviny lze uvařit a znovu zmrazit.

Kam umístit chladničku pro úsporu energie?

Umístěte spotřebič mimo přímé slunce a daleko od zdrojů tepla (radiátory, trouba). Nechte mezeru alespoň 30 mm od sporáků a 300 mm od topení.

Jak zkontrolovat správnou funkci spotřebiče?

Proveďte autotest: po odpojení spotřebiče na 5 minut jej znovu připojte a podržte tlačítko stisknuté po dobu 5 až 7 sekund. Dva zvukové signály indikují normální provoz.

NÁVOD K OBSLUZE KI2321SE0 NEFF

Poznámky k opravě - Chladnička

1 O tomto dokumentu 35

1.1 Důležité informace 35

1.1.1 Účel 35 1.2 Vysvětlení symbolů 35 1.2.1 Úroveň nebezpečí 35 1.2.2 Symboly nebezpečí 35 1.2.3 Struktura výstrah 36 1.2.4 Obecné symboly 36

Bezpečnost 37

2.1 Všeobecné bezpečnostní pokyny 37

2.1.1 Všechny domácí spotřebiče 37

Nástroje a pomůcky 38

Oprava 39

4.1 Výměna těsnění dvířek 39

4.1.1 Vyjmutí těsnění dvířek 39 4.1.2 Montáž těsnění dvířek 39

4.2 Výměna plochých pantů 42

4.2.1 Odstranění plochých pantů 42 4.2.2 Montáž plochých pantů 43

4.3 Výměna posuvných závěsů 44

4.3.1 Odstranění posuvných závěsů 44 4.3.2 Montáž posuvných závěsů 44

4.4 Výměna odkládací plochy 45

4.4.1 Vyjmutí odkládací plochy 45 4.4.2 Montáž odkládací plochy 45

4.5 Výměna dveřní přihrádky 46

4.5.1 Vyjmutí dveřní přihrádky 46 4.5.2 Montáž dveřní přihrádky 46

4.6 Výměna zásobníku na ovoce a zeleninu 47

4.6.1 Vyjmutí zásobníku na ovoce a zeleninu 47 4.6.2 Montáž zásobníku na ovoce a zeleninu 47

4.7 Výměna LED bočního osvětlení 48

4.7.1 Vyjmutí LED bočního osvětlení 48 4.7.2 Montáž LED bočního osvětlení 49

O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebiče v souladu s platnými předpisy o designu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazu se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy Pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolů a signálních slov. Signální slova uvádějí závažnost nebezpečí.

Ürovn yvstrahy Vyznam
NEBEZPEČI	Nedodrženi yvstražného upozorněni zpú-sobí smrt nebo vázné zraněni.
VYSTRAHA	Nedodrženi yvstražného upozorněni mu-že zpúsobit smrt nebo vázné zraněni.
POZOR	Nedodrženi yvstražného upozorněni mu-že zpúsobit lehák zraněni.
POZOR!	Nedodrženi yvstražného upozorněni mu-že zpúsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí.

V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpeci Význam
!	Obecné vystražné upozorněni
	Nebezpeci vycházejíc z elektrického na-pétí
	Nebezpeci výbuchu
	Nebezpeci põezání
	Nebezpeci Rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
SSS	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektromagnetického pole
	Nebezpećí z neionizujicího zářeni

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílu pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
i	Uvedeni zviástniho tipu (text nebo grafické vyjädfeni)
j	Uvedeni Jednoduchého tipu (pouze text)
k	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojù
	Uvedeni požadovaných podmínek
	Uvedeni podmínty (když, pak atd.)
	Uvedeni výsledku
[Start] Uvedeni klasy nebo tlačitka
[00123456] Uvedeni Čísla materiálu
Status Uvedeni zobrazeného textu / okna (naukazateli spotfěbiće)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem! - Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací. - Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstraňování závad a servisu těžkými a pohyblivými součástmi

Používejte bezpečnostní obuv. Zajistěte těžké součásti před pádem. Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!

• Používejte pouze originální náhradní díly. Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)! Nedotýkejte se modulů, včetně připojovacích vodičů.

Nástroje a pomůcky

Označeni Detaily Snimky
Ochranná tkanina [00342013]	60 cm x 50 cm
Přísvka [00342224]	Ø50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")

Oprava

4.1 Výměna těsnění dvířek

Požadavek: Dvířka jsou otevřená.

4.1.1 Vyjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

1. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuto.

Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny.

Pokud má spotřebič nastavitelné závěsy nebo nastavce závěsů, můžete

dovření dvířek následně upravit.

Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzduchu). Nejsou vadou výrobku.

Oprava

1. Zkontrolujte, zda není poškozena drážka těsnění.

1. Pokud je drážka těsnění poškozena, kontaktujte zákaznický servis.

3

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.

Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

1. Zatlačte horní a dolní rohy těsnění do drážky.

Oprava

1. Postupně zasuňte do drážky celé těsnění.

Těsnění víka je namontováno.

Oprava

4.2 Výměna plochých pantů

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA

Těžké, objemné spotřebiče!

Poranění zad a svalů

Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník. Pro manipulaci se spotřebičem jsou nutní dva lidé.

Používejte pouze vhodné nástroje a zařízení.

POZOR

Ostré hrany!

Nebezpečí řezných poranění

Používejte ochranné rukavice.

POZOR

Otevřete prostor za závěsy!

Rozdrcení / prst / zachycení

Nesahejte do prostoru se závěsy. Používejte ochranné rukavice.

A POZOR

Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly. Zajistěte jednotlivé části před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy. Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Čelní dvířka nábytku jsou vyjmutá. Viz návod k montáži. Dvířka jsou otevřena.

4.2.1 Odstranění plochých pantů

Nebezpečí řezných poranění

Používejte ochranné rukavice.

POZOR

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Spotřebič je odpojen od přívodu elektrické energie. Celní dvířka nábytku a dvířka spotřebiče jsou oddělené. Viz návod k montáži.

4.3.1 Odstranění posuvných závěsů

1. Vyšroubujte dva šrouby (1). 2. Vyjměte horní závěs (2). 3. Vyjměte dvířka (3).
2. Vyšroubujte dva šrouby (4). 5. Vyjměte spodní závěs (5).

Závěsy jsou vyjmuté.

4.3.2 Montáž posuvných závěsů

Montáž proveďte v opačném pořadí.

Oprava

4.4 Výměna odkládací plochy

Požadavek: Dvířka jsou otevřená.

4.4.1 Vyjmutí odkládací plochy

Vytáhněte odkládací plochu.

Odkládací plocha je vyjmuta.

4.4.2 Montáž odkládací plochy

Montáž proveďte v opačném sledu.

Oprava

4.5 Výměna dveřní přihrádky

Požadavek:

Dvířka jsou otevřena.

4.5.1 Vyjmutí dveřní přihrádky

Zvedněte dveřní přihrádku nahoru.

Dveřní přihrádka je vyjmuta.

4.5.2 Montáž dveřní přihrádky

Montáž proveďte v opačném sledu.

Oprava

4.6 Výměna zásobníku na ovoce a zeleninu

Požadavek: Dvířka jsou otevřena.

4.6.1 Vyjmutí zásobníku na ovoce a zeleninu

4.6.2 Montáž zásobníku na ovoce a zeleninu

Montáž proveďte v opačném sledu.

Oprava

Toto osvětlení smí být opravováno pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem.

Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář. - Po opravě nechte provést bezpečnostní prohlídku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

Usmrcení elektrickým proudem

• Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR

Ostré hrany! Nebezpečí řezných poranění. Používejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Dvířka jsou otevřená. Police jsou vyjmuté.

4.7.1 Vyjmutí LED bočního osvětlení

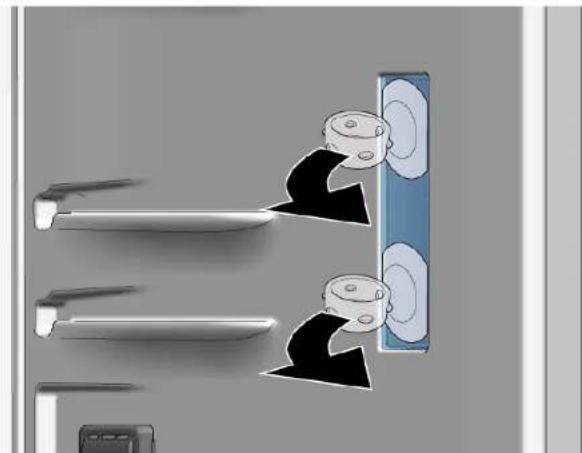

1. Připevněte dvě přísavky na kryt LED bočního osvětlení.
2. Otočením vytáhněte přísavky dopředu.

Kryt LED osvětlení je vyjmutý.

Oprava

3. Vyjmete LED modul.

LED boční osvětlení je vyjmuté.

4.7.2 Montáž LED bočního osvětlení

Protože se háky krytu žárovky během demontáže snadno zlomí, obsahuje sada náhradních dílů LED bočního světla LED modul a kryt osvětlení.

Montáž proveďte v opačném pořadí.

Poznámky k opravám - Chladnička

1 O tomto dokumentu 307

1.1 Důležité informace 307

1.1.1 Účel 307 1.2 Vysvětlení symbolů 307 1.2.1 Úrovně nebezpečí 307 1.2.2 Symboly označující rizika 307 1.2.3 Struktura varování 308 1.2.4 Všeobecné symboly 308

Bezpečnost 309

2.1 Všeobecné bezpečnostní pokyny 309 2.1.1 Všechny domácí spotřebiče 309

Nástroje a pomůcky 310

Oprava 311

4.1 Výměna těsnění dvířek 311

4.1.1 Odebírání těsnění dvířek 311 4.1.2 Montáž těsnění dvířek 311

4.2 Výměna plochého závěsu 314

4.2.1 Odebrání plochého závěsu 314 4.2.2 Montáž plochého závěsu 315

4.3 Výměna posuvného závěsu 316


NEBEZPEČENSTVO Nebezpečenstvo Úrazu elektrickým prudom pri dotyku s Čast'am pod napatím! Umtie v dösledku zásahu elektrickým prudom Odoje spotrebije od elektrického zdroja aspoñ 60 sekünd pred začiatkom opráv.

1.2.4 Všeobecné symboly

V tomto dokumentu se používají následující všeobecné symboly:

Všeob. symbol Význam
i	Označenie špecíálinehoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Vseob. symbol Význam
Označenie prepojenia na videonávod
Označenie požadovaných nastrojov
Označenie požadovaních podmienok
Označenie podmienky (ak ..., potom ...)
Označenie výslédku
[Spustenie] Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materiálu
Stav Označenie zobrazného,textu/okna(na displeji spotrebíča)

Tabulka 3: Všeobecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečenství úrazu elektrickým proudem při dotyku s částmi pod napětím!

Pokud má váš spotřebič nastavitelné závěsy nebo závěsové úchytky, postupně můžete optimalizovat způsob zavěšení.

4.2 Výměna plochého závěsu

Speciální nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVÁNÍ

Těžké, objemné spotřebiče!

Poranění zad a svalů

Proces odstraňování dvířek spotřebiče by měl provádět kvalifikovaný odborník. K přemístění spotřebiče jsou zapotřebí dvě osoby.

1. Odstraňte dva kryty závěsu.

Oprava

2.1. Uvolněte čtyři šroubky (1).

1. Vysuňte a odstraňte dvířka (2).

3.1. Odstraňte čtyři šroubky (1).

1. Odstraňte závěsy (2).

Závěsy jsou odebrány.

4.2.2 Montáž plochého závěsu

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.3.2 Montáž posuvného závěsu

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.4 Výměna odkládací plochy

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.5 Výměna poličky ve dvířkách

Požadavek: Dvířka jsou otevřená.

4.5.1 Odebrání poličky ve dvířkách

Poličku ve dvířkách zvedněte směrem nahoru.

Polička ve dvířkách je odebrána.

4.5.2 Montáž poličky do dvířek

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.6 Výměna nádoby na ovoce a zeleninu

Požadavek:

Dvířka jsou otevřená.

4.6.1 Odebrání nádoby na ovoce a zeleninu

1. Co nejvíce vytáhněte nádobu na ovoce a zeleninu. 1. Nádobu na ovoce a zeleninu nadvihněte za přední část (1). 2. Odoberte nádobu (2).

Nádoba na ovoce a zeleninu je odebrána.

4.6.2 Montáž nádoby na ovoce a zeleninu

• Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

Tato světla smí opravovat pouze zákaznický servis nebo oprávněný technik!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku s částmi pod napětím!

Ohrožení života způsobené elektrickým zásahem v případě nesprávné opravy.

Elektrické díly smí opravovat pouze kvalifikovaný elektrikář.

Nebezpečí úrazu elektrickým proudem při dotyku s částmi pod napětím!

Smrt v důsledku zásahu elektrickým proudem.

Odpojte spotřebič od elektrického zdroje alespoň 60 sekund před zahájením opravy.

UPOZORNĚNÍ

Ostré hrany!

Řezné poranění.

Noste ochranné rukavice.

Požadavek:

Spotřebič je odpojen od elektrického napájení. Dvířka jsou otevřená. Poličky jsou vyjmuté.

Při montáži postupujte v opačném pořadí kroků demontáže.
