KASUTUSJUHEND Astrid Lionelo

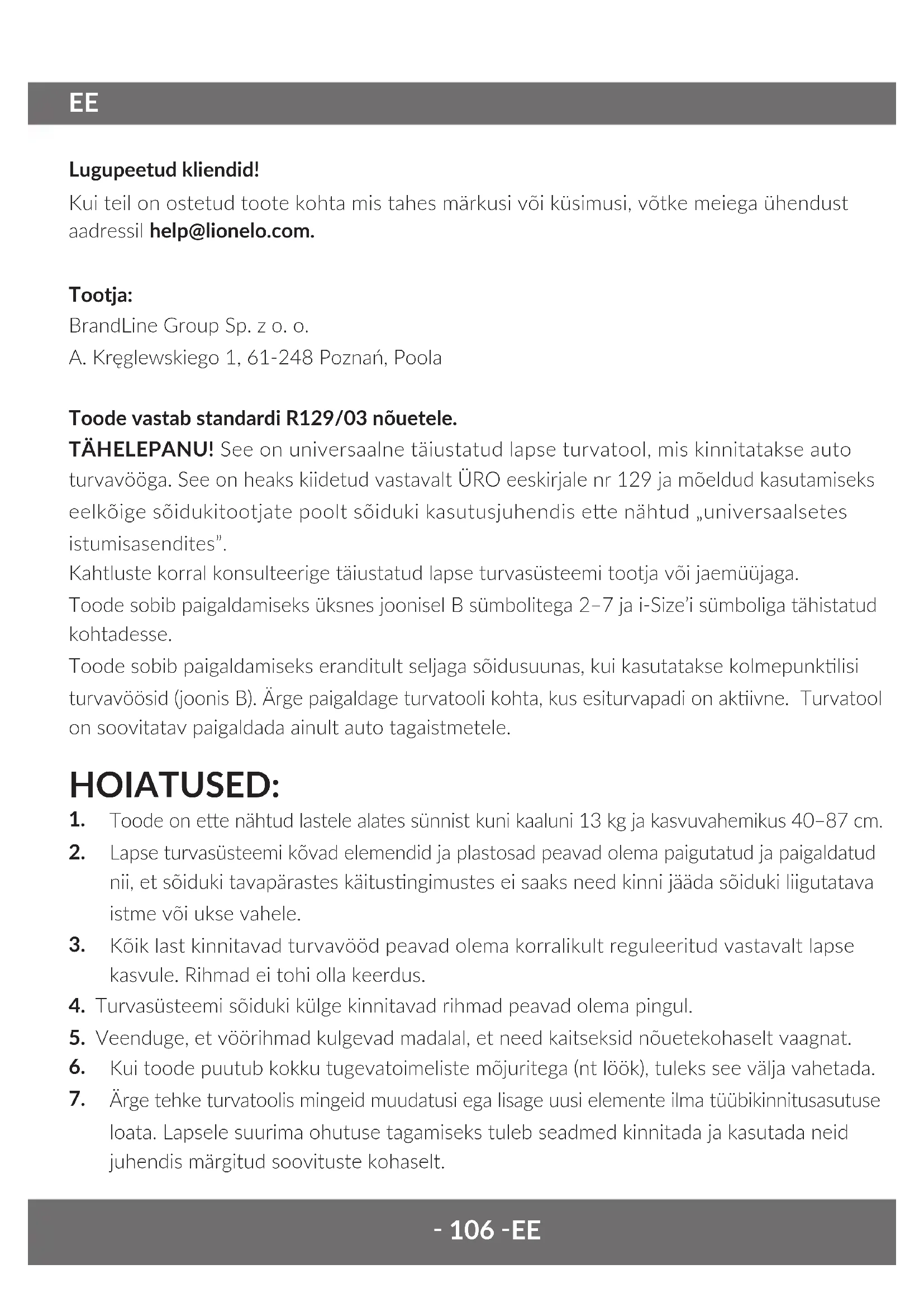

Lugupeetud kliendid!

Kui teil on ostetud toote kohta mis tahes märkusi või küsimusi, võtke meiega ühendust aadressil [e-mail].

Tootja:

BrandLine Group Sp. z o. o.

Toode vastab standardi R129/03 nõuetele.

TÄHELEPANU! See on universaalne täiustatud lapse turvatool, mis kinnitatakse auto turvavööga. See on heaks kiidetud vastavalt ÜRO eeskirjale nr 129 ja möeldud kasutamiseks eelkõige söidukitootjate poolt söiduki kasutusjuhendis ette nähtud „universaalsetes istumisasendites”.

Kahtluste korral konsulteerige täiustatud lapse turvasüsteemi tootja või jaemüüjaga.

Toode sobib paigaldamiseks üksnes joonisel B sümbolitega 2–7 ja i-Size'i sümboliga tähistatud kohtadesse.

Toode sobib paigaldamiseks eranditult seljaga sõidusuunas, kui kasutatakse kolmepunktilisi turvavöösid (joonis B). Ärge paigaldage turvatooli kohta, kus esiturvapadi on aktiivne. Turvatool on soovitatav paigaldada ainult auto tagaistmetele.

HOIATUSED:

1. Toode on ette nähtud lastele alates sünnist kuni kaaluni 13 kg ja kasvuvahemikus 40–87 cm.
2. Lapse turvasüsteemi kövad elemendid ja plastosad peavad olema paigutatud ja paigaldatud nii, et söiduki tavapärastes käitustingimustes ei saaks need kinni jääda söiduki liigutatava istme või ukse vahele.
3. Köik last kinnitavad turvavööd peavad olema korralikult reguleeritud vastavalt lapse kasvule. Rihmad ei tohi olla keerdus.
4. Turvasüsteemi söiduki külge kinnitavad rihmad peavad olema pingul.
5. Veenduge, et vöörihmad kulgevad madalal, et need kaitseksid nõuetekohaselt vaagnat.
6. Kui toode puutub kokku tugevatoimeliste mõjuritega (nt löök), tuleks see välja vahetada.

7. Ärge tehke turvatoolis mingeid muudatusi ega lisage uusi elemente ilma tüübikinnitusasutuse loata. Lapsele suurima ohutuse tagamiseks tuleb seadmed kinnitada ja kasutada neid juhendis märgitud soovituste kohaselt.

8. Selle turvatooli plastosad võivad päikese käes kuumeneda ja tekitada lapse nahal põletusi.

9. Ärge kunagi jätke last söidukisse turvatooli omapead.
10. Pagas ja muud sarnased esemed tuleb kinnitada nii, et need ei tekitaks kokkupõrke korral vigastusi.
11. Ärge kasutage turvatooli ilma selle kangast katteta.
12. Katet ei tohi asendada mönest muust komplektist pärit elemendiga. See on komplekti lahutamatu osa ja möjutab turvasüsteemi tööd.
13. Hoidke see kasutusjuhend alati käepärast.
14. Lugege läbi söidukitootja kasutusjuhend.

OSADE KIRJELDUS (JOONIS A)

1. Iste
2. Peatugi
3. Varikatus
4. Turvatooli turvavöö kaitsepadjandid
5. Turvatooli turvavöö
6. Turvatooli turvavöö pandla kaitse
7. Turvatooli turvavöö rihmade pinguse reguleerimise pael
8. Kandesanga reguleerimisnupp
9. Vöörihma juhik
10. Ölarihma juhik
11. Turvatooli turvavöö rihmade pinguse reguleerimise nupp
12. Vähendav vahetükk
13. Turvatooli kandesang
14. Peatoe reguleerimishoob
15. Adapterite vabastusnupud

TOOTE REGULEERIMINE

Peatoe reguleerimine

Peatoe körguse muutmiseks:

1. Laske rihmad lõdvemaks (joonis 1). See võimaldab peatoe kõrgust vabamalt reguleerida.
2. Tömmake peatoe reguleerimishooba ja reguleerige selle körgust (joonis 5). Peatoe reguleerimisvahemik on 7 cm.

Vähendav vahetükk

Tähelepanu! Kuni 60 cm pikkused lapsed peavad kasutama vähendavat vahetükki (A, joonis 6).

Kui turvatooli kasutab üle 60 cm pikkune laps (B, joonis 6), tuleb vähendav vahetükk eemaldada.

Kandesanga reguleerimine

Kandesanga asendi muutmiseks vajutage turvatooli mölemal küljel asuvaid kandesanga reguleerimisnuppe (joonis 7) ja seadke kandesang valitud asendisse. Saadaval on 4 asendit:

• autoasend (1, joonis 7)
  • kandmisasend (2, joonis 7)
  • hoiuasend (3, joonis 7)
• turvatooli tasasele pinnale asetamise asend (4, joonis 7)

Varikatuse reguleerimine

1. Seadke varikatus valitud asendisse, tömmates selle esiosa soovitud suunas (joonis 8).
2. Varikatuse katte eemaldamiseks eemaldage kummikonksud (A, joonis 9), seejärel libistage kate maha (B, joonis 9) ja eemaldage jäigastusvarras turvatoolil asuvatest kinnituspunktidest (A, B, joonis 10).
3. Eemaldage jäigastusvarras kangast katte küljest (joonis 11).

1. Asetage turvatool tasasele pinnale.
2. Laske turvavöö rihmad lõdvemaks, vajutades pinguse reguleerimise nuppu ja tõmmates rihmadest (joonis 1).
3. Võtke turvavöö lahti, vajutades pandlal olevat punast nuppu (A, joonis 3) ning tõmmates välja ja võttes lahti lahti turvavöö kinnitused (B, C, joonis 3).

4. Asetage laps turvatooli.

5. Kinnitage turvavöö (joonis 13). Turvatooli turvavöö kinnitamiseks ühendage turvavöö kinnitused (A, joonis 4) ja sisestage need seejärel pandlasse (B, joonis 4). Kuulete iseloomulikku klöpsatust (C, joonis 4).

6. Reguleerige peatugi lapse pikkuse järgi (vt Peatoe reguleerimine) (joonis 12). Peatoe reguleerimine on integreeritud turvavöö körguse reguleerimisega.

7. Turvavööde pingutamiseks tömmake pinguse reguleerimise rihma vastavalt noole suunale (joonis 2).

Tähelepanu! Jälgige, et ölarihmad sobituksid hästi lapse ölgadega. Nõuetekohane pingus on

tagatud siis, kui õlarihma ja lapse rinnakorvi vahele mahub kaks sõrme (joonis 14). Turvavöö peab liibuma tihedalt lapse keha vastu, kuid ei tohi olla liiga pingul ega põhjustada ebamugavust.

Tähelepanu! Veenduge, et turvatooli turvavöö liibub tihedalt lapse keha vastu ega ole keerdunud. Veenduge, et vöörihm kulgeb madalal ja kaitseb lapse vaagnat.

Tähelepanu! Peatuge tuleb reguleerida nii, et õlarihmad ei paikneks liiga kõrgel, nt kõrvade joonel või kõrgemal, ega ka liiga madalal, nt lapse selja taga (joonis 15).

TURVATOOLI TURVAVÖÖ LAHTIVÖTMINE

Laske turvavöö rihmad lõdvemaks, vajutades pinguse reguleerimise nuppu ja tömmates rihmadest (joonis 1). Võtke turvavöö lahti, vajutades pandlal olevat punast nuppu (A, joonis 3) ning tömmates välja ja võttes lahti lahti turvavöö kinnitused (B, C, joonis 3).

PAIGALDAMINE AUTOSSE

1. Seadke turvatooli kandesang kandeasendisse (A, joonis 16), seejärel asetage turvatool autoistmele tagaistme seljatoe lähedale. Turvatool tuleb asetada söidusuunale vastupidises suunas.
2. Asetage võimalikult pikalt lahti keritud auto turvavöö läbi vöörihma roheliste juhikute (B, joonis 16) ja kinnitage turvavöö (C, joonis 16). Kuulete iseloomulikku klõpsatust.
3. Viige auto turvavöö üks osa turvatooli kandesanga alt (D, joonis 16) ja läbi turvatooli tagaküljel asuva ölarihma rohelise juhiku (E, joonis 16). Veenduge, et vöö oleks pingul.
4. Pingutamiseks tömmake vöörihma horisontaalselt. Seejärel tömmake õlarihma, et pingutada auto turvavöö ülejäänud osi (F, joonis 16).
5. Seadke turvatooli kandesang autoasendisse (G, joon. 16, vt Kandesanga reguleerimine).
   Tähelepanu! Veenduge, et rihmad ei oleks keerdus. Veenduge, et rihmad on nõuetekohaselt juhikutesse paigutatud.
   Tähelepanu! Pöörake erilist tähelepanu auto turvavöö pandla asendile. Ärge asetage turvatooli auto turvavöö pandlale liiga lähedale. Öige asend on tähistatud √ sümboliga (joonis 16).

TURVATOOLI MAHAMONTEERIMINE

Võtke auto turvavöö lahti ja eemaldage see rihmajuhikutest. Asetage turvatooli kandesang kandeasendisse, seejärel eemaldage turvatool autost.

TURVATOOLI PAIGALDAMINE KÄRURAAMILE

1. Sisestage adapterid raamil vastavasse kohta, juhindudes käru kasutusjuhendist. Kuulete iseloomulikku klõpsatust.

2. Sisestage turvatool adapteritesse. Veenduge, et turvatool on korralikult käruraami külge lukustatud. Öigest paigaldusest annab märku klöpsatus.

3. Turvatooli eemaldamiseks käruraami küljest vajutage käruadapteri vabastusnuppe (joonis 20).

KATTE EEMALDAMINE

1. Eemaldage varikatuse kate (A, joonis 17, vt Varikatuse reguleerimine).
2. Võtke lahti turvatooli turvavöö (B, joonis 17, vt Turvatooli turvavöö reguleerimine).
3. Vajaduse korral eemaldage vähendav vahetükk (C, joonis 17). Seejärel eemaldage kaitsepadjandid (D, joonis 17) ja turvatooli turvavöö kaitse (E, joonis 17).
4. Kallutage peatoe alumist osa ja libistage kate maha (A, joonis 18), seejärel sisestage peatoe reguleerimishoob läbi vastava ava (B, joonis 18) ja eemaldage peatoe kate.
5. Viige turvavöö pannal läbi katte vastava ava (A, joonis 19) ja seejärel eemaldage kogu kate, viies turvatooli üksikud kövad osad läbi katte vastavate avade (B–E, joonis 19).
6. Katte tagasipaigaldamiseks järgige ülaltoodud samme vastupidises järjekorras.

PUHASTAMINE JA HOOLDUS

• Väiksem mustus tuleb eemaldada niiske käsna ja örnatoimelise puhastusvahendiga.
• Katet võib pesta temperatuuril kuni 30 °C. Selleks tuleb kate turvatoolilt täielikult eemaldada (vt Katte eemaldamine).
• Kuivatamiseks mitte kasutada kuivateid. Katet ei tohi kuivatada päikese käes. Plastosi võib puhastada niiske lapi ja leebetoimelise puhastusvahendiga.
• Tähelepanu! Ärge kasutage tugevatoimelisi puhastusvahendeid ega pleegitusaineid.

Fotod on illustratiivsed, toodete tegelik välimus vöib erineda fotodel kujutatust.

Cienījamais klient!

Lugupeetud kliendid!

Kui teil on ostetud toote kohta mis tahes märkusi või küsimusi, võtke meiega ühendust aadressil [e-mail].

Tootja:

BrandLine Group Sp. z o. o.

Toode vastab standardi R129/03 nõuetele.

Toode sobib kokku turvatooliga ASTRID I-SIZE. Teavet turvatooli ASTRID I-SIZE paigaldamise kohta leiate turvatooliga kaasas olevast kasutusjuhendist.

Tähelepanu! Ärge kunagi paigaldage turvatooli kohta, kus esiturvapadi on aktiivne (joonis A).

TÄHELEPANU!

See on i-Size-kategooria täiustatud lapse turvasüsteem. See on heaks kiidetud vastavalt ÜRO eeskirjale nr 129 ja möeldud kasutamiseks söidukitootjate poolt söiduki kasutusjuhendis ette nähtud i-Size'i istumisasendites

Kahtluste korral konsulteerige täiustatud lapse turvasüsteemi tootja või jaemüüjaga.

HOIATUSED:

1. Toode on ette nähtud lastele alates sünnist kuni kaaluni 13 kg ja kasvuvahemikus 40–87 cm.
2. Lapse turvasüsteemi kõvad elemendid ja plastosad peavad olema paigutatud ja paigaldatud nii, et sõiduki tavapärastes käitustingimustes ei saaks need kinni jääda sõiduki liigutatava istme või ukse vahele.
3. Köik last kinnitavad turvavööd peavad olema korralikult reguleeritud vastavalt lapse kasvule. Rihmad ei tohi olla keerdus.
4. Turvasüsteemi söiduki külge kinnitavad rihmad peavad olema pingul ja stabiliseerimisjalg peab olema kontaktis söiduki põhjaga.
5. Veenduge, et vöörihmad kulgevad madalal, et need kaitseksid nõuetekohaselt vaagnat.
6. Kui toode puutub kokku tugevatoimeliste möjuritega (nt löök), tuleks see välja vahetada.
7. Ärge tehke turvatoolis mingeid muudatusi ega lisage uusi elemente ilma tüübikinnitusasutuse loata. Lapsele suurima ohutuse tagamiseks tuleb seadmed kinnitada ja kasutada neid juhendis märgitud soovituste kohaselt.
8. Selle turvatooli plastosad võivad päikese käes kuumeneda ja tekitada lapse nahal põletusi.
9. Ärge kunagi jätke last söidukisse turvatooli omapead.
10. Pagas ja muud sarnased esemed tuleb kinnitada nii, et need ei tekitaks kokkupõrke korral vigastusi.
11. Ärge kasutage turvatooli ilma selle kangast katteta.
12. Katet ei tohi asendada mönest muust komplektist pärit elemendiga. See on komplekti lahutamatu osa ja möjutab turvasüsteemi tööd.
13. Hoidke see kasutusjuhend alati käepärast.
14. Lugege läbi söidukitootja kasutusjuhend.

OSADE KIRJELDUS (JOONIS B)

1. Stabiliseeriv jalg
2. Turvatooli vabastusnupp
3. Turvatooli paigalduskandurid
4. Alus
5. ISOFIXi kinnitused
6. ISOFIXi kinnituste vabastusnupp
7. Stabiliseerimisjala väljalükatav osa
8. Stabiliseerimisjala reguleerimisnupp
9. Aluspinnaga kokkupuute märgutuli
10. Turvatooli paigaldamise märgutuli

ALUSE PAIGALDAMINE AUTOSSE

1. Lükake stabiliseerimisjalg välja (joonis 1).
2. Asetage alus autoistmele.
3. Vajutage liughooba ja lükake ISOFIXi haarad välja (7, joonis B). Kinnitage ISOFIXi haarad autoistmes asuvatesse haakidesse (joonis 2). Haarad lukustuvad ja kuulete iseloomulikku klöpsatust. ISOFIXi nupul olev roheline näidik peab olema nähtav turvatooli mölemal küljel (joonis 3).
4. Veenduge, et alus oleks tugevalt vastu turvatooli seljatuge surutud (joonis 4). Lükake alust vasak-parem liigutusega söiduki istme seljatoe poole, kuni see on täielikult seljatoega ühel joonel.
5. Vajutage stabiliseerimisjala reguleerimisnuppu. Selle väljalükatav osa peaks automaatselt välja libisema (A, joonis 5).
6. Reguleerige jala kõrgust nii, et jalg puutuks vastu sõiduki põhja. Nüüd võite nupu lahti lasta.
7. Veenduge, et aluspinnaga kokkupuute näidikud on rohelised (B, joonis 5) ja jalg puudutab auto põhja ega ole viltu.

TÄHELEPANU! Ärge kunagi paigaldage tugijalga auto põhjas asuvale hoiulaekale. Kahtluste korral lugege läbi sõiduki kasutujuhend.

TÄHELEPANU! Stabiliseerimisjalg ei tohi rippuda öhus ja selle alla ei tohi asetada esemeid.

TURVATOOLI PAIGALDAMINE ALUSELE

Tähelepanu! Veenduge, et aluse pealispinnal ei oleks mingeid esemeid ja alus oleks nõuetekohaselt autoistmele paigaldatud.

1. Asetage turavtool alusele seljaga söidusuunas (joonis 6). Öigest asendist annab märku klöpsatus ja turvatooli paigaldusnäidiku värvus muutub roheliseks (joonis 7).
2. Seadke turvatooli kandesang autoasendisse (lisateavet turvatooli paigaldamise kohta leiate turvatooliga kaasas olevast kasutusjuhendist).

ALUSE MAHAMONTEERIMINE

1. Eemaldage turvatool aluselt, vajutades turvatooli vabastusnuppu (2, joonis B). Turvatooli paigaldusnäidiku värvus muutub punaseks.
2. Vajutage stabiliseerimisjala reguleerimisnuppu (9, joonis B) ja lükake seejärel selle väljalükatav osa sisse.
3. Vajutage mölemal küljel ISOFIXi liughooba (20, joonis B) ja võtke ISOFIXi haarad lahti. Haagid vabastatakse ja ISOFIXi näidikute värvus muutub rohelisest punaseks. Peitke ISOFIXi haarad liughooba vajutades turvatooli aluse sisse.
4. Voltige kokku stabiliseerimisjalg.

PUHASTAMINE JA HOOLDUS

• Väiksem mustus tuleb eemaldada niiske käsna ja örnatoimelise puhastusvahendiga.
• Plastosi võib puhastada niiske lapi ja leebetoimelise puhastusvahendiga.
• Tähelepanu! Ärge kasutage tugevatoimelisi puhastusvahendeid ega pleegitusaineid.

Fotod on illustratiivsed, toodete tegelik välimus võib erineda fotodel kujutatust.
