MANUAL DE USUARIO Astrid Lionelo

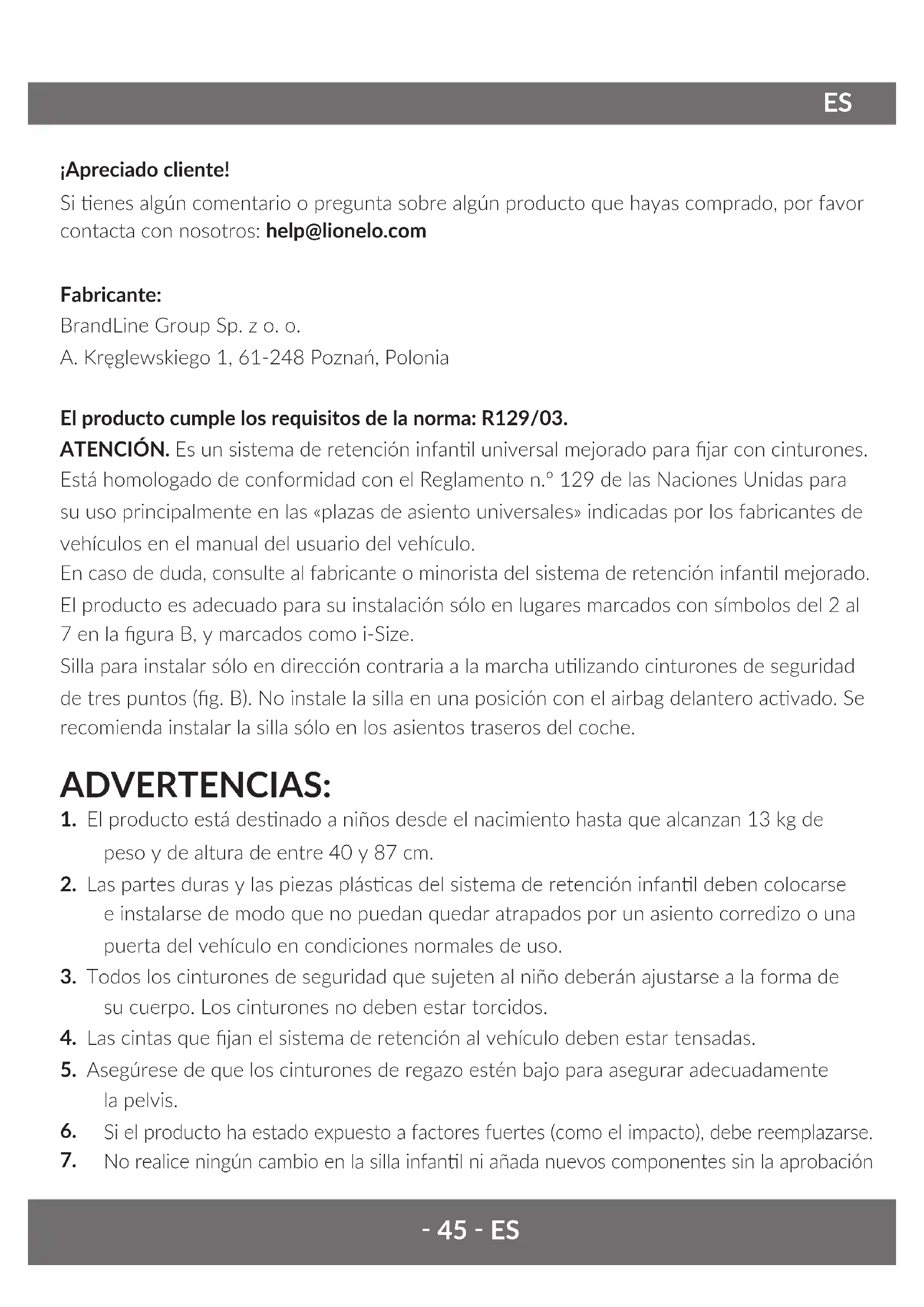

Si tienes algún comentario o pregunta sobre algún producto que hayas comprado, por favor contacta con nosotros: [e-mail]

Fabricante:

BrandLine Group Sp. z o. o.

El producto cumple los requisitos de la norma: R129/03.

ATENCIÓN. Es un sistema de retención infantil universal mejorado para fijar con cinturones.

Está homologado de conformidad con el Reglamento n.° 129 de las Naciones Unidas para su uso principalmente en las «plazas de asiento universales» indicadas por los fabricantes de vehículos en el manual del usuario del vehículo.

En caso de duda, consulte al fabricante o minorista del sistema de retención infantil mejorado. El producto es adecuado para su instalación sólo en lugares marcados con símbolos del 2 al 7 en la figura B, y marcados como i-Size.

Silla para instalar sólo en dirección contraria a la marcha utilizando cinturones de seguridad de tres puntos (fig. B). No instale la silla en una posición con el airbag delantero activado. Se recomienda instalar la silla sólo en los asientos traseros del coche.

ADVERTENCIAS:

1. El producto está destinado a niños desde el nacimiento hasta que alcanzan 13 kg de peso y de altura de entre 40 y 87 cm.
2. Las partes duras y las piezas plásticas del sistema de retención infantil deben colocarse e instalarse de modo que no puedan quedar atrapados por un asiento corredizo o una puerta del vehículo en condiciones normales de uso.
3. Todos los cinturones de seguridad que sujeten al niño deberán ajustarse a la forma de su cuerpo. Los cinturones no deben estar torcidos.
4. Las cintas que fijan el sistema de retención al vehículo deben estar tensadas.
5. Asegúrese de que los cinturones de regazo estén bajo para asegurar adecuadamente la pelvis.
6. Si el producto ha estado expuesto a factores fuertes (como el impacto), debe reemplazarse.
7. No realice ningún cambio en la silla infantil ni añada nuevos componentes sin la aprobación

de la autoridad de homologación. Para garantizar la máxima seguridad para el niño, el equipo debe fijarse y utilizarse de acuerdo con las instrucciones del manual.

1. Las partes de plástico de esta silla infantil pueden calentarse al sol y causar quemaduras de la piel del niño.
2. Nunca deje a su hijo solo en la silla en el coche.
3. El equipaje y artículos similares deben estar asegurados para que no causen ninguna lesión en caso de colisión.
4. La silla infantil no debe usarse sin su revestimiento de tela.
5. El revestimiento no puede reemplazarse por uno de otro conjunto. Es una parte integral del conjunto e influye en el funcionamiento del sistema de retención.
6. Lleve siempre consigo este manual de instrucciones.
7. Consulte el manual del fabricante del vehículo.

DESCRIPCIÓN DE PIEZAS (FIG. A)

1. Asiento
2. Reposacabezas
3. Toldo
4. Almohadillas protectoras de los cinturones de la silla
5. Cinturones de seguridad de la silla infantil
6. Protector de hebilla de los cinturones de la silla
7. Cinta de ajuste de tensión de los cinturones de la silla
8. Botón de ajuste del mango
9. Guía de cinturón de regazo
10. Guía de cinturón de hombro
11. Botón de ajuste de tensión de los cinturones de la silla
12. Almohadilla
13. Mango de la silla
14. Palanca de ajuste del reposacabezas
15. Botón de liberación de los adaptadores

AJUSTE DEL PRODUCTO

Ajuste del reposacabezas

Para cambiar la altura del reposacabezas:

1. Afloje los cinturones (fig. 1). Esto permitirá ajustar la altura del reposacabezas más libremente.

2. Tire de la palanca de ajuste del reposacabezas y ajuste su altura (fig. 5). El rango de ajuste del reposacabezas es de 7 cm.

Almohadilla

¡Atención! Los niños de hasta 60 cm de altura deben usar un reductor (A, fig. 6).

El reductor debe retirarse cuando el niño mide más de 60 cm de altura (B, fig. 6).

Ajuste del mango

Para cambiar la posición del mango, presione los botones de ajuste del mango en ambos lados del asiento (fig. 7) y coloque el mango en la posición seleccionada. Están disponibles 4 posiciones:

• Coche (1, fig. 7)
• Transporte (2, fig. 7)
• Almacenamiento (3, fig. 7)
• Colocación de la silla sobre una superficie plana (4, fig. 7)

Ajuste del toldo

1. Ajuste el toldo en la posición seleccionada tirando de la parte delantera del mismo en la dirección seleccionada (fig. 8).
2. Para retirar el revestimiento del toldo, quite los ganchos de caucho (A, fig. 9), luego retire el toldo (B, fig. 9) y quite la barra de refuerzo de los puntos de fijación (A, B, fig. 10) en la silla.
3. Retire la barra de refuerzo del revestimiento de tela (fig. 11).

FIJACIÓN DEL NIÑO EN LA SILLA

1. Coloque la silla sobre una superficie plana.
2. Afloje los cinturones de la silla presionando el botón de ajuste de tensión y tirando de los cinturones (fig. 1).
3. Desabroche los cinturones de la silla presionando el botón rojo en la hebilla (A, fig. 3) y extendiendo y desabrochando los conectores de los cinturones (B, C, fig. 3).
4. Coloque al niño en la silla.
5. Abroche los cinturones de la silla (fig. 13). Para abrochar los cinturones de la silla, una los conectores de los cinturones (A, fig. 4), luego introdúzcalos en la hebilla (B, fig. 4). Escuchará un «clic» característico (C, fig. 4).
6. Ajuste el reposacabezas a la altura del niño (consulte: Ajuste del reposacabezas)

(fig. 12). El ajuste del reposacabezas está integrado con el ajuste de la altura de los cinturones.

1. Para apretar los cinturones de la silla, tire de la cinta de ajuste de tensión en la dirección de la flecha (fig. 2).

¡Atención! Asegúrese de que los cinturones de hombro se ajusten bien a los hombros del niño. Se asegura una tensión adecuada si caben dos dedos en el espacio entre el cinturón de hombro y el pecho del niño (fig. 14). Los cinturones deben estar ajustados al cuerpo del niño, pero no deben estar demasiado apretados y causar molestias.

¡Atención! Asegúrese de que los cinturones de seguridad de la silla se adhieran bien al cuerpo del niño y no estén torcidos. Asegúrese de que los cinturones de regazo estén bajo y protejan la pelvis del niño.

¡Atención! Ajuste el reposacabezas de modo que los cinturones de hombro no estén demasiado alto, por ejemplo en la línea de las orejas o más alto, o demasiado bajo, por ejemplo, detrás de la espalda del niño (fig. 15).

DESABROCHAR LOS CINTURONES DE LA SILLA

Afloje los cinturones de la silla presionando el botón de ajuste de tensión y tirando de los cinturones (fig. 1). Desabroche los cinturones de la silla presionando el botón rojo en la hebilla (A, fig. 3) y extendiendo y desabrochando los conectores de los cinturones (B, C, fig. 3).

INSTALACIÓN EN EL COCHE

1. Coloque el mango de la silla en la posición de transporte (A, fig. 16), luego coloque la silla en el asiento del coche muy cerca del respaldo del asiento trasero. La silla debe colocarse en dirección contraria a la marcha.
2. Pase el cinturón de seguridad del coche lo más extendido posible por las guías verdes del cinturón de regazo (B, fig. 16) y apriete el cinturón (C, fig. 16). Escuchará un «clic» característico.
3. Pase una parte del cinturón de seguridad del coche debajo de la bisagra del mango de la silla (D, fig. 16) y a través de la guía verde del cinturón de hombro ubicada en la parte trasera del asiento (E, fig. 16). Asegúrese de que el cinturón esté tensado.
4. Tire del cinturón de regazo horizontalmente para apretarlo. Luego tire del cinturón de hombro para apretar las partes restantes del cinturón del coche (F, fig. 16).
5. Coloque el mango de la silla en la posición de coche (G, fig. 16, consulte: Ajuste del mango).

¡Atención! Asegúrese de que los cinturones no estén torcidos. Asegúrese de que los cinturones estén correctamente en las guías.

¡Atención! Preste especial atención a la posición de la hebilla de los cinturones del coche. No coloque la silla demasiado cerca de la hebilla de los cinturones del coche. La posición correcta se indica con el símbolo √ (fig. 16).

REMOCIÓN DE LA SILLA INFANTIL

Desabroche los cinturones del coche y retírelos de las guías de los cinturones. Coloque el mango de la silla en la posición de transporte, luego retire la silla del coche.

INSTALACIÓN DE LA SILLA EN EL MARCO DEL COCHECITO

1. Inserte los adaptadores en la posición adecuada en el marco siguiendo el manual del cochecito. Escuchará un «clic» característico.
2. Inserte la silla en los adaptadores. Asegúrese de que la silla esté correctamente bloqueada en el marco del cochecito. Un «clic» indicará el montaje correcto.
3. Para liberar la silla del marco del cochecito, presione los botones de liberación del adaptador del cochecito (fig. 20).

RETIRADA DEL REVESTIMIENTO

1. Retire el revestimiento del toldo (A, fig. 17, consulte: Ajuste del toldo).
2. Desabroche los cinturones de la silla (B, fig. 17, consulte: Ajuste de los cinturones de la silla).
3. Si es necesario, retire el reductor (C, fig. 17). Luego retire las almohadillas protectoras (D, fig. 17) y el protector de los cinturones de la silla (E, fig. 17).
4. Tire de la parte inferior del reposacabezas hacia atrás y retire el revestimiento (A, fig. 18), luego pase la palanca de ajuste del reposacabezas a través del orificio correspondiente (B, fig. 18) y retire el revestimiento del reposacabezas.
5. Pase la hebilla de los cinturones de la silla a través del orificio correspondiente en el revestimiento (A, fig. 19) y luego retire todo el revestimiento pasando las partes duras individuales de la silla a través de los orificios correspondientes en el revestimiento (B-E, fig. 19).
6. Para volver a colocar revestimiento, haga los pasos anteriores en orden inverso.

LIMPIEZA Y MANTENIMIENTO

• La suciedad menor debe limpiarse con un paño húmedo y un detergente suave.
• El revestimiento se puede lavar a una temperatura máxima de 30 °C. Para ello, retire el revestimiento completo de la silla (consulte: Retirada del revestimiento).

- No utilice secadoras. No exponga el revestimiento a la luz solar para su secado. Las piezas de plástico se pueden limpiar con un paño húmedo y un detergente suave.

- ¡Atención! No use detergentes fuertes o agentes blanqueadores.

Las fotos son para fines ilustrativos, la apariencia real de los productos puede diferir de la presentada en las fotos.

Beste klant!

Base de asiento de coche

Autostoelbasis

Automobilio sédynès pagrindas

Si tienes algún comentario o pregunta sobre algún producto que hayas comprado, por favor contacta con nosotros: [e-mail]

Fabricante:

BrandLine Group Sp. z o. o.

El producto cumple con los requisitos de la norma: R129/03.

Compatible con la silla ASTRID I-SIZE. Para la instalación de ASTRID I-SIZE, consulte el manual de instrucciones proporcionado con la silla.

¡Atención! Nunca instale la silla con el airbag delantero activado (fig. A).

NOTA

Se trata de un sistema de retención infantil mejorado de la categoría «i-Size». Está homologado conforme al Reglamento no 129 para su uso en plazas de asiento compatibles con i-Size, indicadas por los fabricantes de los vehículos en el manual del usuario de los mismos.

En caso de duda, consulte al fabricante o vendedor del sistema de retención infantil mejorado.

ADVERTENCIAS:

1. El producto está destinado a niños desde el nacimiento hasta 13 kg de peso y con una altura de entre 40 y 87 cm.
2. Las partes duras y las piezas plásticas del sistema de retención infantil deben colocarse e instalarse de modo que no puedan quedar atrapados por un asiento corredizo o una puerta del vehículo en condiciones normales de uso.
3. Todos los cinturones de seguridad que sujeten al niño deberán ajustarse a su cuerpo. Los cinturones no deben estar torcidos.
4. Las correas que fijan el sistema de retención al vehículo deberán estar tensadas y la pata de estabilización deberá estar en contacto con el suelo del vehículo.
5. Asegúrese de que los cinturones de regazo estén bajo para asegurar adecuadamente la pelvis.
6. Si el producto ha estado expuesto a factores fuertes (como el impacto), debe reemplazarse.
7. No realice ningún cambio en la silla infantil ni añada nuevos componentes sin la aprobación de la autoridad de homologación. Para garantizar la máxima seguridad para el niño, el equipo debe fijarse y utilizarse de acuerdo con las instrucciones del manual.
8. Las partes de plástico de esta silla infantil pueden calentarse al sol y causar quemaduras de la piel del niño.
9. Nunca deje a su hijo solo en la silla infantil.
10. El equipaje y artículos similares deben estar asegurados para que no causen ninguna lesión en caso de colisión.
11. La silla infantil no debe usarse sin su revestimiento de tela.
12. El revestimiento no puede reemplazarse por uno de otro conjunto. Es una parte integral del conjunto e influye en el funcionamiento del sistema de retención.
13. Lleve siempre consigo este manual de instrucciones.
14. Consulte el manual del fabricante del vehículo.

DESCRIPCIÓN DE LAS PIEZAS (FIG. B)

1. Pata de estabilización
2. Botón de liberación de la silla
3. Soportes de montaje de la silla
4. Base
5. Conectores ISOFIX
6. Botón de liberación de los conectores ISOFIX

7. Parte retráctil de la pata de estabilización

8. Botón de ajuste de la pata de estabilización

9. Indicador de contacto con el suelo
10. Indicador de montaje de la silla

INSTALACIÓN DE LA BASE EN EL COCHE

1. Extienda la pata de estabilización (fig. 1).
2. Coloque la base en la parte de atrás del coche.
3. Presione la palanca de desplazamiento y extienda los brazos ISOFIX (7, fig. B). Fije los brazos ISOFIX a los ganchos ubicados en el asiento del coche (fig. 2). Los brazos se acoplarán y oirá un «clic» característico. El indicador verde en el botón ISOFIX debe ser visible en ambos lados de la silla (fig. 3).
4. Asegúrese de que la base está firmemente presionada contra la parte posterior del asiento del coche (fig. 4). Empuje la base con un movimiento de izquierda a derecha hacia el respaldo del asiento del vehículo hasta que esté completamente alineada con el respaldo.
5. Presione el botón de ajuste de la pata de estabilización. Su parte retráctil debe extenderse automáticamente (A, fig. 5).
6. Ajuste la altura de la pata para que el pie descanse firmemente sobre el suelo del vehículo. Ahora puede soltar el botón.
7. Asegúrese de que los indicadores de contacto con el suelo estén en verde (B, fig. 5) y que la pata toque el suelo del coche y no esté deformada.

¡ATENCIÓN! Nunca monte el pie de la pata de apoyo sobre el compartimento del suelo del coche. En caso de duda, consulte el manual del usuario del vehículo.

¡ATENCIÓN! La pata de estabilización nunca debe colgar en el aire ni se pueden poner objetos debajo de ella.

INSTALACIÓN DE LA SILLA EN LA BASE

¡Atención! Asegúrese de que no haya objetos en la superficie de la base y que la base esté montada correctamente en el asiento del coche.

1. Coloque la silla en la base en dirección contraria a la marcha (fig. 6). Un «clic» y un cambio de color del indicador de montaje de la silla a verde se indicará la colocación correcta (fig. 7).
2. Coloque el mango de la silla en la posición de coche (consulte el manual de instrucciones adjunto a la silla para obtener más información sobre la instalación de la misma).

DESMONTAJE DE LA BASE

1. Retire la silla de la base presionando el botón de liberación (2, fig. B). El indicador de montaje de la silla se vuelve rojo.
2. Presione el botón de ajuste de la pata de estabilización (9, fig. B), luego introduzca la parte retráctil de la misma.
3. Presione la palanca de desplazamiento ISOFIX (20, Fig. B) en ambos lados y retire los brazos ISOFIX. Los ganchos se soltarán y el color de los indicadores ISOFIX cambiará de verde a rojo. Guarde los brazos ISOFIX en la base de la silla presionando la palanca de desplazamiento.
4. Pliegue la pata de estabilización.

LIMPIEZA Y MANTENIMIENTO

• La suciedad menor debe limpiarse con un paño húmedo y un detergente suave.
• Las piezas de plástico se pueden limpiar con un paño húmedo y un detergente suave.
• ¡Atención! No use detergentes fuertes ni agentes blanqueadores.

Las fotos son para fines ilustrativos, la apariencia real de los productos puede diferir de la presentada en las fotos.
