KASUTUSJUHEND Neal Lionelo

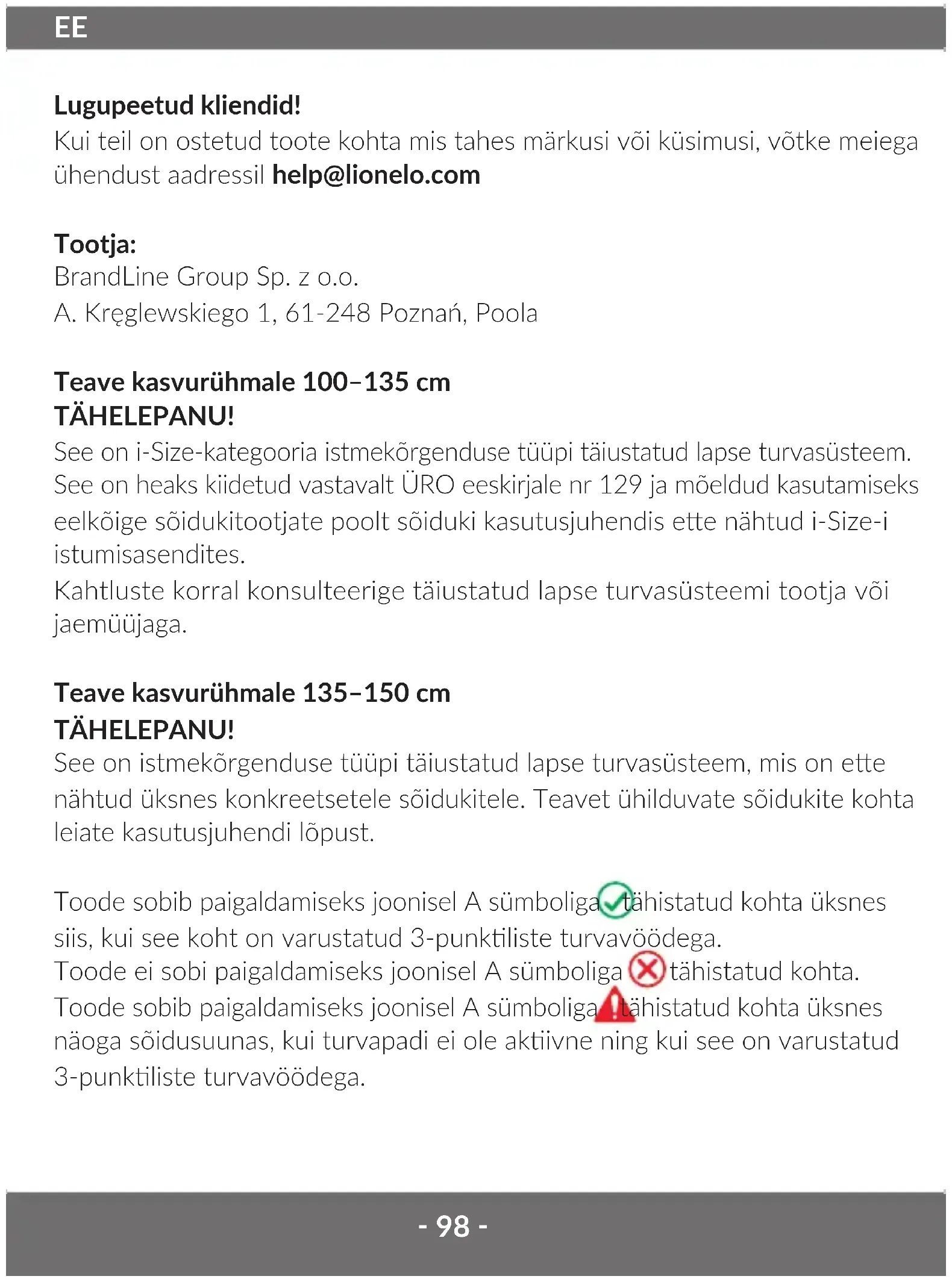

Lugupeetud kliendid!

Kui teil on ostetud toote kohta mis tahes märkusi või küsimusi, võtke meiega ühendust aadressil [e-mail]

Tootja:

See on i-Size-kategooria istmekõrgenduse tüüpi täiustatud lapse turvasüsteem. See on heaks kiidetud vastavalt ÜRO eeskirjale nr 129 ja mõeldud kasutamiseks eelkõige sõidukitootjate poolt sõiduki kasutusjuhendis ette nähtud i-Size-i istumisasendites.

Kahtluste korral konsulteerige täiustatud lapse turvasüsteemi tootja või jaemüüjaga.

Teave kasvurühmale 135–150 cm TÄHELEPANU!

See on istmekõrgenduse tüüpi täiustatud lapse turvasüsteem, mis on ette nähtud üksnes konkreetsetele sõidukitele. Teavet ühilduvate sõidukite kohta leiate kasutusjuhendi lõpust.

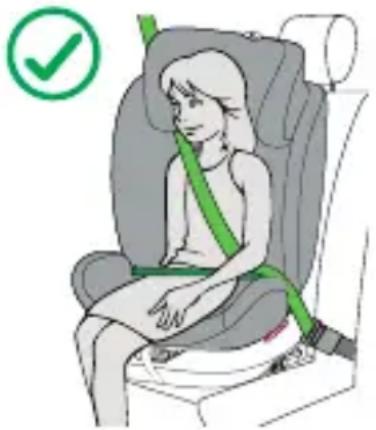

Toode sobib paigaldamiseks joonisel A sümboliga √tähistatud kohta üksnes siis, kui see koht on varustatud 3-punktiliste turvavöödega.

Toode ei sobi paigaldamiseks joonisel A sümboliga ✕ tähistatud kohta.

Toode sobib paigaldamiseks joonisel A sümboliga tähistatud kohta üksnes näoga söidusuunas, kui turvapadi ei ole aktiivne ning kui see on varustatud 3-punktiliste turvavöödega.

HOIATUSED

1. Lapse turvasüsteemi kövad elemendid ja plastosad peavad olema paigutatud ja paigaldatud nii, et söiduki tavapärastes käitustingimustes ei saaks need kinni jääda söiduki liigutatava istme või ukse vahele.
2. Toode on ette nähtud lastele kasvuga 100-150 cm.
3. Köik last kinnitavad turvavööd peavad olema hästi reguleeritud vastavalt lapse kasvule. Rihmad ei tohi olla keerdus.
4. Turvasüsteemi söiduki külge kinnitavad rihmad peavad olema pingul.
5. Veenduge, et vöörihmad kulgevad madalal, et need kaitseksid nõuetekohaselt vaagnat.
6. Kui toode puutub kokku tugevatoimeliste möjuritega (nt löök), tuleks see välja vahetada.
7. Ärge tehke turvatoolis mingeid muudatusi ega lisage uusi elemente ilma tüübikinnitusasutuse loata. Lapse suurima ohutuse tagamiseks tuleb seadmed kinnitada ja kasutada neid juhendis märgitud soovituste kohaselt.
8. Selle turvatooli plastosad võivad päikese käes kuumeneda ja tekitada lapse nahal põletusi.
9. Ärge kunagi jätke last turvatooli omapead.
10. Pagas ja muud sarnased esemed tuleb kinnitada nii, et need ei tekitaks kokkupõrke korral vigastusi.
11. Ärge kasutage turvatooli ilma selle kangast katteta.
12. Pehmendust ei tohi asendada mönest muust komplektist pärit elemendiga. See on lahutamatu osa ja möjutab turvasüsteemi tööd.
13. Lugege läbi söidukitootja kasutusjuhend.
14. Seade ei pruugi sobida köikidele heakskiidetud söidukitele, kui see on reguleeritud kasvuvahemikule üle 135 cm.

OSADE KIRJELDUS (JOONIS B)

1. Peatoe reguleerimishoob
2. Ölarihma juhik
3. Peatugi

4. Seljatoekate

5. Vöörihma juhik

6. Topsihoidik
7. Kalde reguleerimishoob
8. ISOFIXi kinnitused
9. ISOFIXi hoob

10. ISOFIXi adapterid

11. Katte pealepanemise lusikas

TURVATOOLI PAIGALDAMINE

Turvatooli paigaldus Turvatooli suund	Turvatooli asend Lapse mõõtmed
- Paigaldamine ISOFIXi ja auto turvavööde abil.- Paigaldamine ainult auto turvavööde abil.Turvatool tuleb seada ühte neljast saadaolevast seljatoe kalde asendist.	Näoga söidusuunas	100–150 cm

NÄOGA SÕIDUSUUNAS (100–150 cm)

1. Asetage turvatool söidukiistmele paigaldamiseks ettenähtud kohta.

Tähelepanu! Kui paigaldate turvatooli ISOFIX-süsteemi kasutamata, jätke sammud 2–4 vahele.

1. Vajutage ISOFIXi hooba (9, joonis A) ja sirutage ISOFIXi haarad nii kaugele kui võimalik (joonis 1). Kinnitage ISOFIXi haarad autoistmes olevatesse konksudesse. Haarade haardumisest annab märku iseloomulik klõpsatus (joonis 2).

Tähelepanu! Kui auto ei ole varustatud sobivate ISOFIXi juhikutega, kasutage adaptereid (joonis 3).

1. Roheline märgutuli ISOFIXi nupul peab olema nähtav mölemal küljel (joonis 4).

2. Vajutage turvatool vastu autoistme seljatuge (joonis 5). Lükake alust vasakule-paremale liigutades seljatoe poole, veendumaks, et see on võimalikult tugevalt austoistme vastu surutud.

3. Seadke istme kalle ühte neljast saadaolevast asendist, kasutades kalde reguleerimise hooba (joonis 6).
4. Asetage laps istmele ja reguleerige peatuge (vt Peatoe reguleerimine).
5. Tõmmake auto turvavöö nii palju kui võimalik välja ja kinnitage see, kuulete iseloomulikku klõpsatust.
6. Viige turvavöö vöörihma osa läbi roheliste vöörihma juhikute (joonis 7).
7. Viige turvavöö ölaosa läbi rohelise ölarihma juhiku, mis asub peatoe all (joonis 8).
8. Pingutage auto turvavööd kerija suunas. Auto turvavööd peavad tihedalt liibuma lapse keha vastu. Veenduge, et rihmad pole keerdus (joonis 9).

PEATOE REGULEERIMINE

Peatoe reguleerimiseks vastavalt lapse kasvule tömmake peatoe reguleerimishooba (joonis 10).

ISTME KALDE REGULEERIMINE

Istme kalde reguleerimiseks tömmake kalde reguleerimishooba (7, joonis B) ja seadke iste soovitud asendisse. Istmel on 4 seljatoe kalde reguleerimise astet.

TURVATOOLI MAHAMONTEERIMINE - ISOFIX

ISOFIXi haarade lahtivõtmiseks vajutage ISOFIXi hooba (9, joonis B). Haarad saab aluselt eemaldada (märgutuli ISOFIXi nupul muutub punaseks). Tõmmake ISOFIXi hooba, tõmmates haarad sisse ja sisestades need mõlemalt poolt istme põhja.

PEHMENDUSE EEMALDAMINE JA KOHALE ASETAMINE

1. Seadke peatugi võimalikult kõrgele asendisse (vt Peatoe reguleerimine) ja eemaldage sellelt pehmendus.

2. Võtke lahti metallsulgurid ja eemaldage pehmendus turvatoolist (joonis 11).

3. Kinnitage kate istmele, kasutades kaasasolevat lusikat. Seejärel kinnitage metallklambrid (joonis 12).

PUHASTAMINE JA HOOLDUS

Pehmendust võib pesta käsitsi temperatuuril kuni 30°C. Mitte kuivatada kuivatis. Pehmendust ei tohi kuivatada päikese käes. Plastosi võib puhastada niiske lapi ja leebetoimelise puhastusvahendiga. Ärge kasutage tugevatoimelisi puhastusvahendeid ega pleegitusaineid.

Fotod on illustratiivsed, toodete tegelik välimus vöib erineda fotodel kujutatust.

Cienījamais klient!

Üksikasjalikud garantiitingimused on kättesaadavad veebilehel:
