Neal - Turvaistuin Lionelo - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE Neal Lionelo

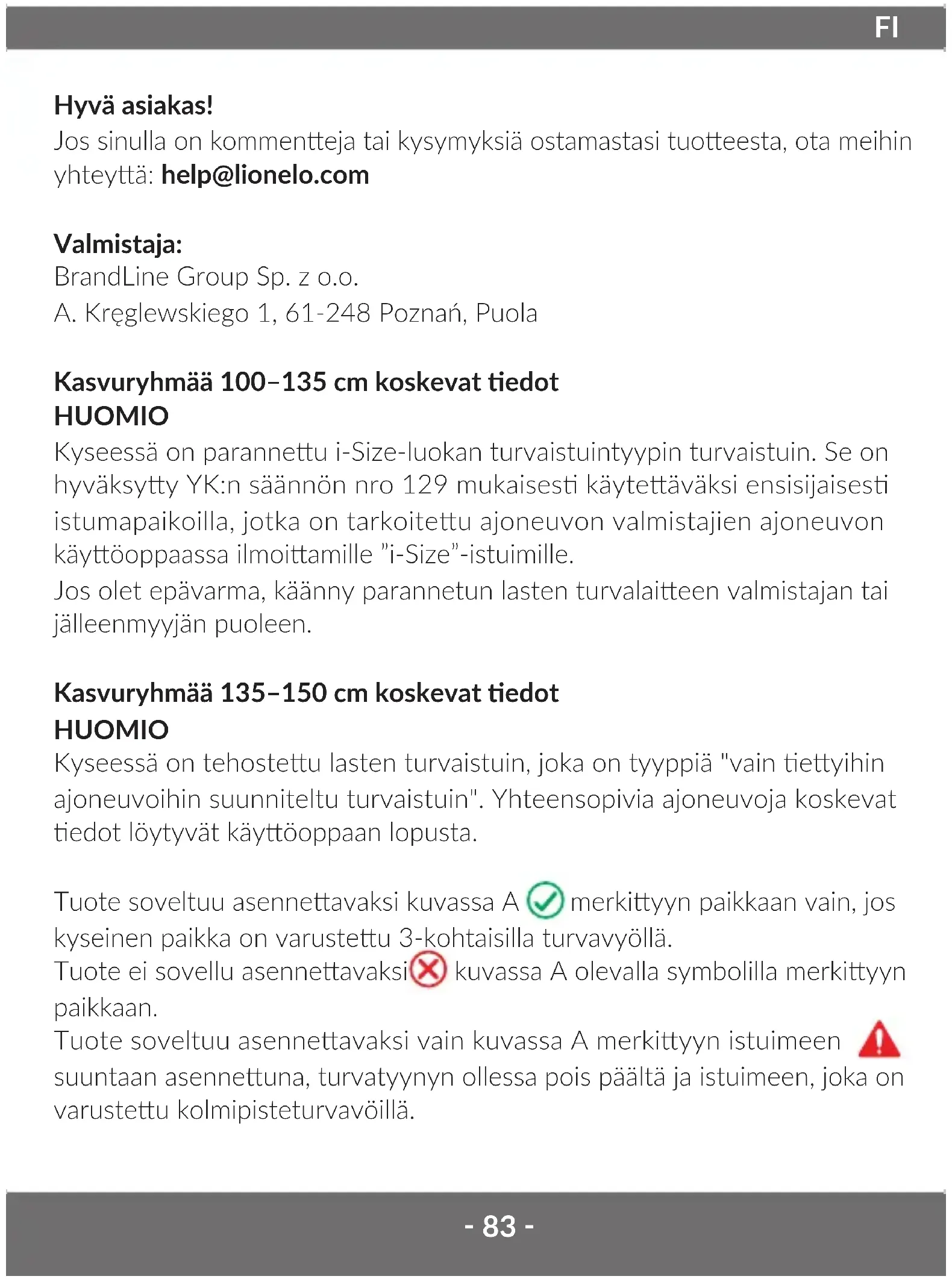

Jos sinulla on kommentteja tai kysymyksiä ostamastasi tuotteesta, ota meihin yhteyttä: [e-mail]

Valmistaja:

Kasvuryhmää 100–135 cm koskevat tiedot HUOMIO

Kyseessä on parannettu i-Size-luokan turvaistuintyypin turvaistuin. Se on hyväksytty YK:n säännön nro 129 mukaisesti käytettäväksi ensisijaisesti istumapaikoilla, jotka on tarkoitettu ajoneuvon valmistajien ajoneuvon käyttöoppaassa ilmoittamille "i-Size"-istuimille.

Jos olet epävarma, käänny parannetun lasten turvalaitteen valmistajan tai jälleenmyyjän puoleen.

Kasvuryhmää 135–150 cm koskevat tiedot HUOMIO

Kyseessä on tehostettu lasten turvaistuin, joka on tyyppiä "vain tiettyihin ajoneuvoihin suunniteltu turvaistuin". Yhteensopivia ajoneuvoja koskevat tiedot löytyvät käyttöoppaan lopusta.

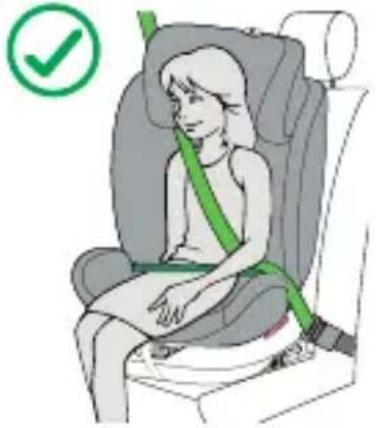

Tuote soveltuu asennettavaksi kuvassa A √ merkittyyn paikkaan vain, jos kyseinen paikka on varustettu 3-kohtaisilla turvavyöllä.

Tuote ei sovellu asennettavaksi☒ kuvassa A olevalla symbolilla merkittyyn paikkaan.

Tuote soveltuu asennettavaksi vain kuvassa A merkittyyn istuimeen suuntaan asennettuna, turvatyynyn ollessa pois päältä ja istuimeen, joka on varustettu kolmipisteturvavöillä.

VAROITUKSET

1. Lasten turvajärjestelmän kovat osat ja muoviosat on sijoitettava ja asennettava siten, että ne eivät voi jäädä kiinni liukuvaan istuimeen tai ajoneuvon oveen ajoneuvon normaaleissa käyttöolosuhteissa.
2. Tuote on suunniteltu 100-150 cm:n pituisille lapsille.
3. Lapsen turvavöiden, joissa lapsi on kiinni, on oltava hyvin lapsen kokoon sopivia. Vöitä ei saa kiertää.
4. Turvajärjestelmän ajoneuvoon kiinnittävien vöiden on oltava kireällä.
5. Varmista, että lantiovyöt kulkevat matalalla, jotta lantio on riittävästi turvassa.
6. Jos tuote on altistunut voimakkaille tekijöille (kuten iskuille), se on vaihdettava.
7. Istuimeen ei saa tehdä muutoksia tai lisätä uusia osia ilman hyväksyntäviranomaisen hyväksyntää. Lapsen maksimaalisen turvallisuuden takaamiseksi varusteet on kiinnitettävä ja niitä on käytettävä ohjeiden mukaisesti.
8. Tämän istuimen muoviosat voivat kuumentua auringossa ja aiheuttaa palovammoja lapsen iholle.
9. Älä koskaan jätä lasta yksin turvaistuimeen ajoneuvossa.
10. Matkatavarat ja muut vastaavat esineet on kiinnitettävä niin, etteivät ne aiheuta vammoja törmäystilanteessa.
11. Älä käytä istuinta ilman kangassuojusta.
12. Päällistä ei voi korvata toisen sarjan tuotteella. Se on kiinteä osa sarjaa ja vaikuttaa turvalaitteen toimintaan.
13. Tutustu ajoneuvon valmistajan käyttöohjeisiin.
14. Laite ei välttämättä sovi kaikkiin hyväksyttyihin ajoneuvoihin, kun se säädetään yli 135 cm:n etäisyydelle.

1. Pääntuen säätövipu
2. Olkavyön opas
3. Pääntuki
4. Selkänojan kansi

5. Lantiovyön ohjain

6. Mukinpidike

7. Kallistuksen säätövipu
   8.ISOFIX-liitin
   9.ISOFIX-vipu

8. ISOFIX-sovitin

9. Lusikka kannen kiinnittämistä varten

ISTUIMEN ASENNUS

Istuimen asennus Istuimen suuntaus	Istuimen asento Lapsen mitat
- Asennus isofix-järjestelmän ja turvavöiden avulla- Asennus vain auton vöillä Aseta istuin johonkin neljästä käytettävissä olevasta selkänojan kallistusvaihtoehdosta.	Eteenpäin ajosuuntaan	100–150 cm

ETEENPÄIN MENOSUUNTAAN (100–150cm)

1. Aseta istuin auton sohvalle asennusta varten varattuun tilaan.
   Varoitus! Jos asennat ilman Isofix-järjestelmää, ohita vaiheet 2 - 4.

2. Paina ISOFIX-vipua (9 kuva A) ja vedä esiin ISOFIX-varret mahdollisimman pitkälle (kuva 1). Kiinnitä ISOFIX-varret auton penkillä oleviin kiinnityspisteisiin. Varret lukittuvat toisiinsa ja kuulet luonteenomaisen naksahduksen (kuva 2). Varoitus! Jos autossa ei ole asianmukaisia ISOFIX-ohjaimia, on käytettävä sovittimia (kuva 1A).

3. Isofix-painikkeen vihreän merkkivalon on oltava näkyvissä molemmin puolin (kuva 4).

4. Työnnä istuin auton istuimen selkänojaa vasten (kuva 5). Työnnä alustaa vasen-oikea -liikkeellä kohti selkänojaa ja varmista, että se painuu mahdollisimman tiukasti auton istuinta vasten.

5. Säädä istuimen kallistus johonkin neljästä käytettävissä olevasta asennosta kallistuksen säätövivun avulla (kuva 6).

6. Aseta lapsi istuimelle ja säädä pääntuki (ks: Päätuen säätö).
7. Vedä auton turvavyö ulos niin pitkälle kuin mahdollista ja kiinnitä se, jolloin kuulet naksahduksen.
8. Ohjaa turvavyön lantio-osa lantiovyön vihreiden ohjainten läpi (kuva 7).
9. Ohjaa turvavyön olkaosa niskatuen alla olevan vihreän olkahihnaohjaimen läpi (kuva 8).
10. Vedä auton turvavyö tiukalle turvavyön kelauslaitetta kohti. Auton turvavöiden tulee olla tiukasti lapsen kehon ympärillä. Varmista, että vyöt eivät ole kiertyneet (kuva 9).

PÄÄNTUEN SÄÄTÖ

Voit säätää pääntuen lapsesi pituuden mukaan vetämällä pääntuen säätövipua (kuva 10).

ISTUIMEN KALLISTUKSEN SÄÄTÖ

Jos haluat säätää istuimen kallistusta, vedä kallistuksen säätövipua (7, kuva B) ja siirrä istuin haluttuun asentoon. Istuimen selkänojan kallistuksen säätö sisältää 4 tasoa.

ISTUIMEN IRROTTAMINEN - ISOFIX

Irrota ISOFIX-varret painamalla ISOFIX-vipuja (9 kuva A). Varret ovat vedettävissä esiin alustasta (ISOFIX-painikkeen merkkivalo muuttuu punaiseksi). Vedä ISOFIX-vipua ja vedä varret sisään ja työnnä ne sitten istuimen alustaan molemmilta puolilta.

PÄÄLLYSTEIDEN IRROTTAMINEN JA KIINNITTÄMINEN

1. Säädä pääntuki korkeimpaan mahdolliseen asentoon (ks: Pääntuen säätö) ja irrota pääntuen suojus.
2. Irrota metallilukot ja irrota istuimen suojus istuimesta (kuva 11).
3. Aseta suojus istuimelle mukana toimitetulla lusikalla. Kiinnitä sitten metalliset salvat (kuva 12).

PUHDISTUS JA HOITO

Päällysteen voi pestä käsin enintään lämpötilassa 30°C. Sitä ei pidä kuivata kuivausrummussa. Päällistä ei saa altistaa auringonvalolle kuivumisen ajaksi. Muoviosat voidaan puhdistaa kostealla liinalla ja miedolla pesuaineella. Älä käytä voimakkaita pesu- tai valkaisuaineita.

Kuvat ovat vain havainnollistavia, tuotteiden todellinen ulkonäkö voi poiketa kuvissa esitetystä.

Caro cliente!

Yksityiskohtaiset takuuehdot on luettavissa verkkosivuilla:
