INSTRUKCJA OBSŁUGI Neal Lionelo

The cover can be hand-washed at temperatures up to 30°C. Do not tumble dry. Do not expose the cover to sunlight for drying. To clean the plasc parts, use a damp cloth and a mild detergent. Avoid using harsh detergents or bleaching agents. The photos are for reference only; the actual appearance of products may dier from the photos.‑ 13 ‑ PL Drogi Kliencie! Jeśli masz jakiekolwiek uwagi lub pytania do zakupionego produktu, skontaktuj się z nami: [e-mail] Producent: BrandLine Group Sp. z o.o. A. Kręglewskiego 1, 61-248 Poznań, Polska Informacja dla grupy wzrostowej od 100 do 135 cm UWAGA To jest ulepszone urządzenie przytrzymujące dla dzieci typu „siedzenie podwyższające kategorii i-Size”. Uzyskało ono homologację zgodnie z regulaminem ONZ nr 129, do stosowania przede wszystkim na pozycjach siedzących dla „i-Size” wskazanych przez producentów pojazdów w instrukcji użytkownika pojazdu. W przypadku wątpliwości należy skonsultować się z producentem lub sprzedawcą detalicznym ulepszonego urządzenia przytrzymującego dla dzieci. Informacja dla grupy wzrostowej od 135 do 150 cm UWAGA To jest ulepszone urządzenie przytrzymujące dla dzieci typu “siedzenie podwyższające przeznaczone tylko dla określonych pojazdów”. Informację o kompatybilnych pojazdach można znaleźć na końcu instrukcji obsługi. Produkt nadaje się do montażu na miejscu oznaczonym symbolem na rys. A wyłącznie, jeśli miejsce to jest wyposażone w 3-punktowe pasy bezpieczeństwa. Produkt nie nadaje się do montażu na miejscu oznaczonym symbolem na rys. A. Produkt nadaje się do montażu na miejscu oznaczonym symbolem na rys. A wyłącznie przodem do kierunku jazdy, z nieaktywną poduszką powietrzną oraz na miejscu wyposażonym w 3-punktowe pasy bezpieczeństwa. PL‑ 14 ‑PL OSTRZEŻENIA

Twarde elementy oraz plaskowe części urządzenia przytrzymującego dla dzieci należy umieścić i zainstalować w taki sposób, by w normalnych warunkach eksploatacji pojazdu nie mogły zostać uwięzione przez przesuwane siedzenie lub drzwi pojazdu.

Produkt przeznaczony jest dla dzieci o wzroście pomiędzy 100 a 150 cm.

Wszelkie pasy bezpieczeństwa przytrzymujące dziecko muszą być dobrze dopasowane do jego wymiarów. Pasy nie mogą być skręcone.

Taśmy mocujące urządzenie przytrzymujące do pojazdu muszą być napięte.

Upewnij się, że pasy biodrowe przebiegają nisko, aby odpowiednio zabezpieczały miednicę.

Jeśli produkt został wystawiony na działania silnych czynników (takich jak uderzenie), należy go wymienić.

Nie należy dokonywać żadnych zmian w foteliku lub dodawać nowych elementów bez akceptacji organu udzielającego homologacji. Aby zapewnić dziecku maksymalne bezpieczeństwo, sprzęt należy zamocować i użytkować zgodnie z zaleceniami w instrukcji.

Plaskowe elementy tego fotelika mogą nagrzewać się w słońcu i powodować oparzenia na skórze dziecka.

9. Nigdy nie zostawiaj dziecka samego w foteliku w pojeździe.

10. Bagaże i inne, podobne elementy powinny być zabezpieczone, aby w

sytuacji kolizji nie spowodowały żadnych obrażeń.

11. Nie należy używać fotelika bez jego materiałowego pokrycia.

Poszycie nie może być zastąpione elementem pochodzącym z innego zestawu. Stanowi ono integralny element i ma wpływ na działanie urządzenia przytrzymującego.

13. Zapoznaj się z instrukcją obsługi producenta pojazdu.

Urządzenie może nie pasować do wszystkich homologowanych pojazdów w przypadku jego regulacji dla zakresu powyżej 135 cm. OPIS CZĘŚCI (RYS. B)

1. Dźwignia regulacji zagłówka

5. Prowadnica pasa biodrowego

7. Dźwignia regulacji pochylenia

11. Łyżka do zakładania pokrowca

MONTAŻ FOTELIKA Montaż fotelika Orientacja fotelika Pozycja fotelika Wymiary dziecka - Montaż za pomocą ISOFIX oraz pasów samochodowych - Montaż za pomocą samych pasów samochodowych. Fotelik należy ustawić w jednej z 4 dostępnych opcji pochylenia oparcia. Przodem do kierunku jazdy Od 100 do 150 cm PRZODEM DO KIERUNKU JAZDY (100-150cm)

Umieść fotelik na kanapie samochodowej w miejscu przeznaczonym do montażu. Uwaga! W przypadku instalacji bez użycia systemu ISOFIX należy pominąć kroki od 2 do 4.

Wciśnij dźwignię ISOFIX (9, rys. A) i maksymalnie wysuń ramiona ISOFIX (rys. 1). Zakotwicz ramiona ISOFIX w zaczepach znajdujących się w kanapie samochodu. Ramiona zazębią się i usłyszysz charakterystyczne kliknięcie (rys. 2). Uwaga! Jeżeli samochód nie jest wyposażony w odpowiednie prowadnice ISOFIX należy użyć adapterów (rys. 3).‑ 16 ‑PL

Zielony wskaźnik na przycisku ISOFIX musi być widoczny po obu stronach (rys. 4).

Dociśnij fotelik do oparcia kanapy samochodu (rys. 5). Pchnij bazę wykonując ruch lewo-prawo w kierunku oparcia, aby mieć pewność, że jest maksymalnie mocno przyciśnięta do kanapy samochodu.

Ustaw pochylenie siedziska w jednej z 4 dostępnych pozycji, za pomocą dźwignij regulacji pochylenia (rys. 6).

Umieść dziecko w siedzisku i wyreguluj zagłówek (patrz: Regulacja zagłówka).

Wyciągnij maksymalnie pas samochodowy i zapnij go, usłyszysz charakterystyczne kliknięcie.

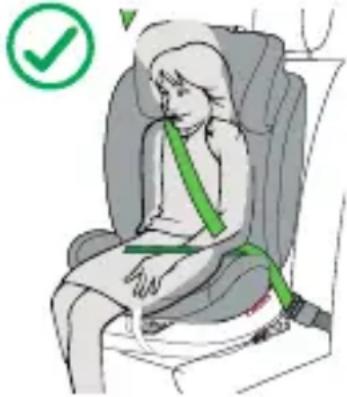

Część biodrową pasa przeprowadź przez zielone prowadnice pasa biodrowego (rys. 7).

Część naramienną pasa poprowadź przez zieloną prowadnicę pasa naramiennego znajdującą się pod zagłówkiem (rys. 8).

Naciągnij pas samochodowy kierując go w kierunku zwijacza pasów. Pasy samochodowe powinny ciasno przylegać do ciała dziecka. Upewnij się, że pasy nie są skręcone (rys. 9).

Aby dostosować zagłówek do wzrostu dziecka pociągnij za dźwignię regulacji zagłówka (rys. 10).

REGULACJA POCHYLENIA SIEDZISKA

Aby wyregulować pochylenie siedziska, należy pociągnąć dźwignię regulacji pochylenia (7, rys. B) i ustawić fotelik w wybranej pozycji. Fotelik posiada 4 poziomy regulacji pochylenia oparcia.

DEMONTAŻ FOTELIKA – ISOFIX

Aby odpiąć ramiona ISOFIX, wciśnij dźwignie ISOFIX (9, rys. B). Ramiona można wysunąć z bazy (wskaźnik na przycisku ISOFIX zmieni kolor na czerwony). Pociągnij dźwignię ISOFIX chowając ramiona, wsuwając je po obu stronach w bazę fotelika.‑ 17 ‑ PL

Ustaw zagłówek w najwyższej dostępnej pozycji (patrz: Regulacja zagłówka) i zdejmij z niego poszycie.

2. Odepnij metalowe zatrzaski i zdejmij poszycie z fotelika (rys. 11).

Załóż poszycie na fotelik, używając dołączonej łyżki. Następnie przypnij metalowe zatrzaski (rys. 12).

CZYSZCZENIE I KONSERWACJA

Poszycie można prać ręcznie w temperaturze maksymalnej 30°C. Nie należy suszyć w suszarce. Nie powinno się wystawiać poszycia na promienie słoneczne w celu wysuszenia. Plaskowe elementy można wyczyścić przy użyciu wilgotnej ściereczki i łagodnego detergentu. Nie należy używać silnych detergentów ani środków wybielających. Zdjęcia mają charakter poglądowy, rzeczywisty wygląd produktów może różnić się od prezentowanego na zdjęciach.‑ 18 ‑DE
