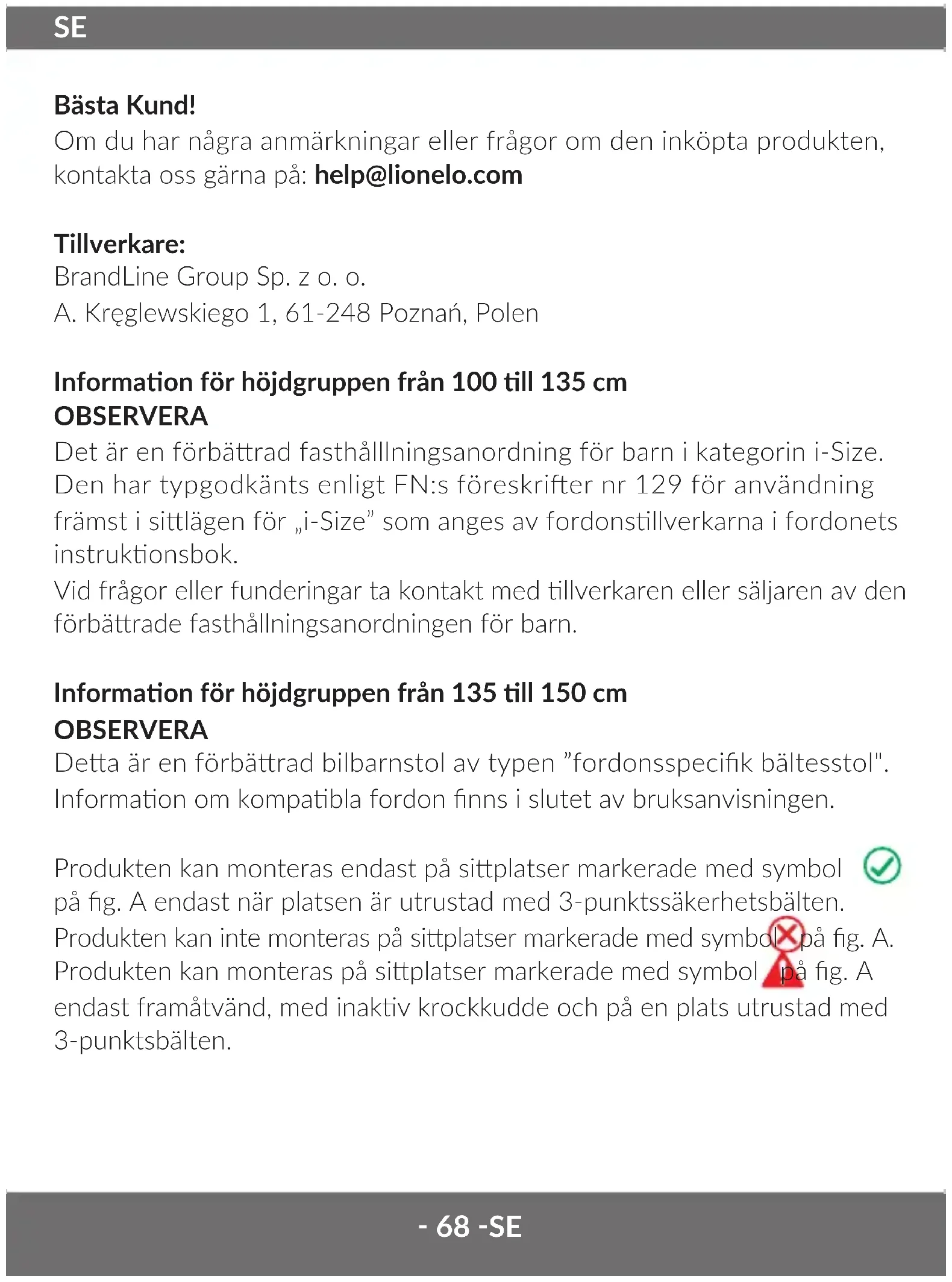

BRUKSANVISNING Neal Lionelo

Om du har några anmärkningar eller frågor om den inköpta produkten, kontakta oss gärna på: [e-mail]

Tillverkare:

BrandLine Group Sp. z o. o.

Information för höjdgruppen från 100 till 135 cm OBSERVERA

Det är en förbättrad fasthållningsanordning för barn i kategorin i-Size. Den har typgodkänts enligt FN:s föreskrifter nr 129 för användning främst i sittlägen för „i-Size” som anges av fordonstillverkarna i fordonets instruktionsbok.

Vid frågor eller funderingar ta kontakt med tillverkaren eller säljaren av den förbättrade fasthällningsanordningen för barn.

Information för höjdgruppen från 135 till 150 cm OBSERVERA

Detta är en förbättrad bilbarnstol av typen "fordonsspecifik bältesstol". Information om kompatibla fordon finns i slutet av bruksanvisningen.

Produkten kan monteras endast på sittplatser markerade med symbol på fig. A endast när platsen är utrustad med 3-punktssäkerhetsbälten. Produkten kan inte monteras på sittplatser markerade med symbol på fig. A. Produkten kan monteras på sittplatser markerade med symbol på fig. A endast framåtvänd, med inaktiv krockkudde och på en plats utrustad med 3-punktsbälten.

WARNINGAR

1. Bältesstolens hårda komponenter och plastdelar ska fastsättas och installeras på så sätt att de i bilens normala användningsförhållanden inte kan blockeras av flyttbart bilsäte eller bildörr.
2. Produkten är avsedd för barn som är mellan 100 till 150 cm långa.
3. Alla säkerhetsbälten som håller fast barnet ska vara välanpassade till barnets storlek. Bältena får inte vara vridna.
4. Bälten som fastsätter fasthällningsanordningen till fordonet ska vara uppspända.
5. Kontrollera att höftbälten sitter lågt och skyddar barnets bäcken.
6. Om produkten utsatts för kraftig påverkan (såsom slag), ska den bytas ut.
7. Utför inte några ändringar i bältesstolen eller lägg inte till några extra komponenter utan tillstånd från typgodkännandeorganet. För att säkerställa ett maximalt skydd för barnet montera och använd utrustningen i enlighet med anvisningar i bruksanvisningen.
8. Plastdelarna kan bli varma i solen och bränna barnets hud.
9. Lämna aldrig ditt barn ensamt i bilen.
10. Bagage och andra föremål ska säkras så att de inte orsakar skador vid en krock.
11. Använd inte bältesstolen utan tygöverdraget.
12. Överdraget kan inte ersättas med en komponent som kommer från en annan produkt. Det utgör en väsentlig del av produkten och påverkar fasthållningsanordningens funktion.
13. Läs fordonets instruktionsbok.
14. Anordningen kanske inte passar alla typgodkända fordon om den är justerad för en räckvidd över 135 cm.

BESKRIVNING AV DELAR (FIG. B)

1. Spak för justering av nackstödet
2. Styrningar för axelbältet
3. Nackstöd
4. Överdrag för ryggstödet

5. Styrning för höftbältet

6. Mugghållare

7. Lutningshandtag
8. ISOFIX-kopplingar
9. ISOFIX-spak

10. ISOFIX-adaptrar

11. Verktyg för att sätta på överdraget

MONTERING AV BÄLTESSTOLEN

Montering av bilbarnstolen	Sittorientering	Bilbarnstolens läge	Barnets storlek
- Montering med hjälp av ISOFIX och bilens säkerhetsbälten- Montering med hjälp av endast bilens säkerhetsbälten.Bilbarnstolen ska sättas i ett av 4 tillgängliga lutningslägen.	Framåtvänd		Från 100 till 150 cm

FRAMÅTVÄND (100 - 150 cm)

1. Placera bilbarnstolen i baksätet på den plats som är avsedd för montering. Observera! Om du monterar utan ISOFIX-systemet hoppa över steg 2-4.
2. Tryck på ISOFIX-spaken (9, fig. A) och förläng ISOFIX-armarna så långt det går (fig. 1). Förankra ISOFIX-armarna i krokarna i bilens säte. Armarna läser sig och du kommer att höra ett karakteristiskt klick (fig. 2).

Observera! Om bilen inte är utrustad med lämpliga ISOFIX-styrningar, använd adaptrar istället (fig. 3).

1. Grön indikator på ISOFIX-knappen måste synas på båda sidor (fig. 4).

2. Tryck bilbarnstolen mot ryggstödet (fig. 5). Pressa ner basen genom att göra en vänster-högerrörelse mot ryggstödet för att säkerställa att den trycks mot bilens säte så mycket som möjligt.

3. Ställ in lutningen av ryggstödet till ett av de 4 tillgängliga lägena med hjälp av lutningshandtaget (fig. 6).

4. Placera barnet i bilbarnstolen och justera nackstödet (se: Justering av nackstödet).
5. Dra ut bilbältet så långt det går och spänn fast det, du kommer höra ett karakteristiskt klick.

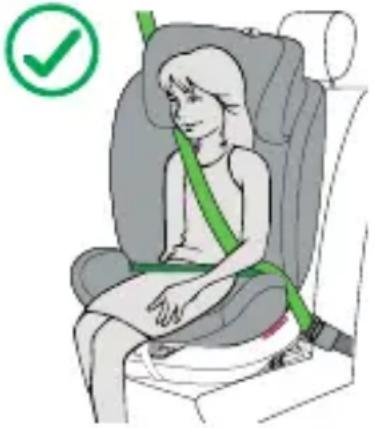

6. För höftdelen av bältet genom de gröna styrningarna för höftbältet (fig. 7).
7. För axeldelen av bältet genom den gröna styrningen för axelbältet som finns under nackstödet (fig. 8).
8. Dra åt bilens säkerhetsbälte mot bältesupprullaren. Bilens säkerhetsbälten bör ligga tät mot barnets kropp. Se till att bälten inte är vridna (fig. 9).

För att justera nackstödet till barnets höjd, dra i nackstödets justeringsspak (fig. 10).

JUSTERING AV SÄTETS LUTNING

För att justera sätets lutning, dra i justeringspaket (7, fig. B) och sätt stolen i önskat läge. Bilbarnstolens ryggstöd kan justeras i 4 lägen.

DEMONTERING AV BILBARNSTOLEN - ISOFIX

För att lossa ISOFIX-armarna tryck ner ISOFIX-spaken (9, fig. B). ISOFIX-armarna kan dras ur basen (indikator på ISOFIX-knappen blir röd.) Dra i ISOFIX-spaken för att dra tillbaka armarna och för in dem i basen på båda sidor

ATT SÄTTA PÅ OCH TA AV ÖVERDRAGET

1. Ställ nackstödet i högsta möjliga läget (se: Justering av nackstödet) och ta bort överdraget.
2. Lossa metallspärrarna och ta bort överdraget från stolen (fig. 11).
3. Sätt på överdraget på bilbarnstolen med hjälp av det medföljande verktyget. Fäst sedan metallspännena (fig. 12).

RENGÖRING OCH UNDERHÅLL

Överdraget kan handtvättas i max 30°C. Torktumla inte. Exponera inte överdraget för direkt solljus för att torka det. Plastdelar kan rengöras med en fuktig trasa och ett milt rengöringsmedel. Använd inte starka rengöringsmedel eller blekmedel.

Foton är endast för referens, det verkliga produktutseendet kan skilja sig från det som presenteras på foton.
